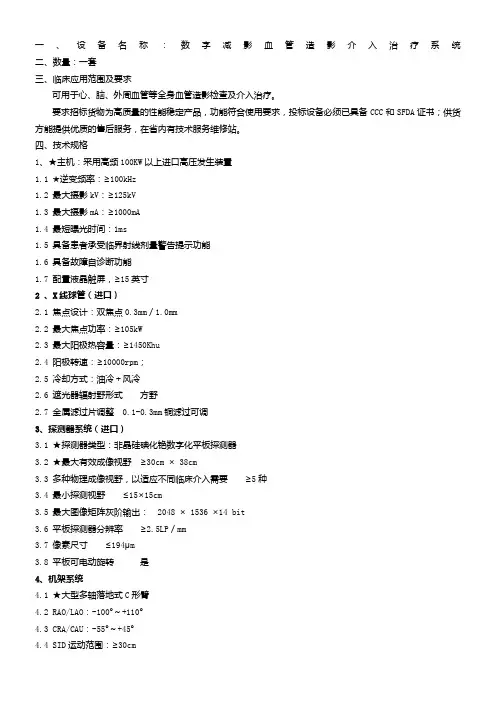

一、设备名称：数字减影血管造影介入治疗系统
二、数量：一套
三、临床应用范围及要求
可用于心、脑、外周血管等全身血管造影检查及介入治疗。
要求招标货物为高质量的性能稳定产品，功能符合使用要求，投标设备必须已具备CCC和SFDA证书；供货方能提供优质的售后服务，在省内有技术服务维修站。
四、技术规格
1、★主机：采用高频100KW以上进口高压发生装置
1.1★逆变频率：≥100kHz
1.2最大摄影kV：≥125kV
1.3最大摄影mA：≥1000mA
1.4最短曝光时间：1ms
1.5具备患者承受临界射线剂量警告提示功能
1.6具备故障自诊断功能
1.7配置液晶触屏，≥15英寸
2 、X线球管（进口）
2.1焦点设计：双焦点0.3mm／1.0mm
2.2最大焦点功率：≥105kW
2.3最大阳极热容量：≥1450Khu
2.4阳极转速：≥10000rpm；
2.5冷却方式：油冷＋风冷
2.6遮光器辐射野形式方野
2.7金属滤过片调整0.1-0.3mm铜滤过可调
3、探测器系统（进口）
3.1★探测器类型：非晶硅碘化铯数字化平板探测器
3.2★最大有效成像视野≥30cm × 38cm
3.3多种物理成像视野，以适应不同临床介入需要≥5种
3.4最小探测视野≤15×15cm
3.5最大图像矩阵灰阶输出： 2048 × 1536 ×14 bit
3.6平板探测器分辨率≥2.5LP／mm
3.7像素尺寸≤194μm
3.8平板可电动旋转是
4、机架系统
4.1★大型多轴落地式C形臂
4.2RAO/LAO：-100°～+110°
4.3CRA/CAU：-55°～+45°
4.4SID运动范围：≥30cm
4.5L臂运动范围：-95°～+95°
4.6★配置旋转DSA功能
4.7具有接触式或红外式碰撞保护方式
4.8C型臂机架的运动控制床旁智能操作盒
4.9机架位置记忆预存数量≥99种
5、导管手术床
5.1床面板材质为碳纤维复合板
5.2床体承重：≥200kg
5.3床面纵向浮动：≥1100mm
5.4床面横向浮动：≥30mm
5.5★配置床台步进功能；
5.6床体电动升降，范围：≥320mm
5.7床体地轨运动范围：≥750mm
5.8有床旁控制盒，控制导管床运动、C臂及L臂运动、遮光器运动、图像回放及SID 调节
5.9具备CPR位，除床面板浮动外，导管床可整体轴向位移，便于抢救病人
6、监视器吊架
6.1吊架为双监视器位或四监视器位
6.2吊架可升降、平移、纵向移动
6.3吊架具备独立液晶显示单元：可显示C臂的运动角度、导管床高度、SID、X线剂量、位置记忆序号、视野大
小序号等信息
7、采用双工作站
7.1配备系统控制及图像采集工作站:
7.1.1高压发生系统控制界面集成，由工作站控制曝光，便于医师操作
7.1.2Windows操作系统
7.1.3高速磁盘阵列：≥1TB，Raid10
7.1.4配备两台医用单色液晶监视器，≥19英寸
7.1.5≥15英寸彩色触摸屏一台
7.1.6配备DVD刻录
7.2配备数字图像参考显示工作站：
7.2.1Windows操作系统
7.2.2硬盘容量≥320GB
7.2.3配备两台医用单色液晶监视器，≥19英寸
7.2.4配备DVD刻录
8、图像处理软件功能
8.1★图像软件为同品牌原厂开发的中文软件，提供软件注册证明
8.2图像采集视野可变：12"/9"/6"三变野
8.3透视采集矩阵、速率：1K×1K×12bit//30FPS
8.4数字点片采集矩阵、速率：1k×1k×12bit；15FPS~1FPS，可编程速率
8.5DSA采集矩阵、速率：1k×1k×12bit；15FPS~1FPS，可编程速率
8.6★电影采集矩阵、速率：1K×1K×12bit/30FPS
8.7各种采集模式及采集矩阵灰阶：≥12bit
8.8具备透视图像存储功能
8.9具备ROADMAP路图功能
8.10支持高压注射器控制
8.11具备图像测量功能：图像校准；长度测量；面积测量；角度测量；
8.12具备血管专业测量软件：自动血管边界识别功能，血管狭窄度分析
8.13具备图像信息标注功能，并可在最终胶片体现
8.14具备硬盘容量管理功能：可实时显示剩余硬盘容量及可采集图像数量
8.15支持多条件查询数据信息
8.16具备兼容图像输出功能：支持Windows兼容图像格式输出(AVI/BMP/JPG)
8.17支持存档格式、浏览格式刻录功能，刻录图像自带图像浏览器
8.18支持DICOM格式及Windows兼容图像格式刻录
8.19具有动态范围扩展软件，自动图像范围探测及修整功能
8.20DICOM标准：支持多项DICOM服务类别，如存储，传输，接收，工作列表等；打印功能：标准DICOM打
印通讯，可直接打印、协议打印；图像在胶片上可以任意排列组合
8.21★配备旋转造影软件包（包括相关硬件）：实现旋转造影功能
8.22★配备步进造影软件包（包括相关硬件）：实现造影剂跟踪功能，配合各种血流速度，实现图像拼接功
能；
8.23★配有三维图像软件原理系统。
9、其它配置
9.1配备铅防护附件，包括悬吊式铅屏，床旁铅帘各一套，含总价内
10、备件、专用工具及其它
10.1备件：为保证设备正常运行，卖方应在中国境内方便的地点设置备件库存入所有必须的备件，保证8年
以上的供应期
10.2专用工具：提供设备维护的专用工具
11、技术服务、商务及产品认证
11.1所提供产品必须具备产品注册证；
11.2国外品牌必须提供CE和FDA认证证书；国内品牌必须提供国家相关强制认证
11.3所提供设备（包含第三方产品），整体质保期二年或整机保修一年技术服务保修三年
11.4卖方应提供现场技术培训，保证使用人员能够正确操作，使用设备各种功能
11.5设备安装调试合格，投入使用三年内提供免费软件升级。
11.6满足三年分期付款，报价包含利率、手续费等相应费用。
什么是数字减影血管造影? 数字减影血管造影(DSA)是通过电子计算机进行辅助成像的血管造影方法，是70年代以来应用于临床的一种崭新的X 线检查新技术。它是应用计算机程序进行两次成像完成的。在注入造影剂之前，首先进行第一次成像，并用计算机将图像转换成数字信号储存起来。注入造影剂后，再次成像并转换成数字信号。两次数字相减，消除相同的信号，得知一个只有造影剂的血管图像。这种图像较以往所用的常规脑血管造影所显示的图像，更清晰和直观，一些精细的血管结构亦能显示出来。 数字减影血管造影对诊断脑血管病有何意义? 因为 DSA 像，还可测定动脉的血流量，所以，目前已被应用于脑血管病检查，特别是对于动脉瘤、动静脉畸形等定性定位诊断，更是最佳的诊断手段。不但能提供病变的确切部位，而且对病变的范围及严重程度，亦可清楚地了解，为手术提供较可靠的客观依据。另外，对于缺血性脑血管病，也有较高的诊断价值。DSA 可清楚地显示动脉管腔狭窄、闭塞、侧支循环建立情况等，对于脑出血、蛛网膜下腔出血，可进一步查明导致出血的病因，如动脉瘤、血管畸形、海绵状血管瘤等。 总之，DSA 对脑血管病诊断，不失为一种行之有效的诊断方法。然而，由于它是一种创伤性检查，所以对脑血管病不应作为首选或常规检查方法，需要掌握好适应症和禁忌症，并做好有关准备工作。 什么叫数字减影血管造影(DSA)，适应症及禁忌症如何? 数字减影血管造影，是通过计算机把血管造影片上的骨与软组织的影像消除，仅在影像片上突出血管的一种摄影技术。 适应症： ①颅内血管性疾病，如动脉粥样硬化、栓塞、狭窄、闭塞性疾病、动脉病、动静脉畸形、动静脉瘘等。 ②颅内占位性病变，如颅内肿瘤、脓肿、囊肿、血肿等。 ③颅脑外伤所致各种脑外血肿。 ④手术后观察脑血管循环状态。 禁忌症： ①对造影剂过敏者。 ②严重高血压，舒张压大于110mmHg(14.66kPa)者。 ③严重肝、肾功能损害者。 ④近期有心肌梗塞和严重心肌疾患、心力衰竭及心律不齐者。 ⑤甲状腺机能亢进及糖尿病未控制者。

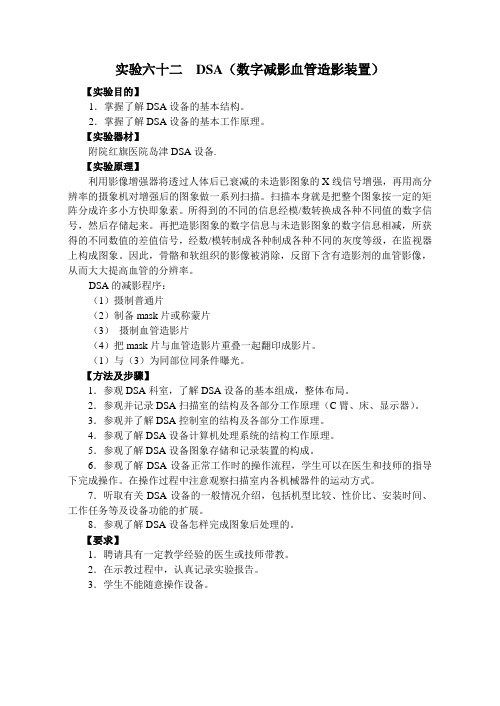

实验六十二DSA（数字减影血管造影装置） 【实验目的】 1．掌握了解DSA设备的基本结构。 2．掌握了解DSA设备的基本工作原理。 【实验器材】 附院红旗医院岛津DSA设备. 【实验原理】 利用影像增强器将透过人体后已衰减的未造影图象的X线信号增强，再用高分辨率的摄象机对增强后的图象做一系列扫描。扫描本身就是把整个图象按一定的矩阵分成许多小方快即象素。所得到的不同的信息经模/数转换成各种不同值的数字信号，然后存储起来。再把造影图象的数字信息与未造影图象的数字信息相减，所获得的不同数值的差值信号，经数/模转制成各种制成各种不同的灰度等级，在监视器上构成图象。因此，骨骼和软组织的影像被消除，反留下含有造影剂的血管影像，从而大大提高血管的分辨率。 DSA的减影程序： （1）摄制普通片 （2）制备mask片或称蒙片 （3）摄制血管造影片 （4）把mask片与血管造影片重叠一起翻印成影片。 （1）与（3）为同部位同条件曝光。 【方法及步骤】 1．参观DSA科室，了解DSA设备的基本组成，整体布局。 2．参观并记录DSA扫描室的结构及各部分工作原理（C臂、床、显示器）。 3．参观并了解DSA控制室的结构及各部分工作原理。 4．参观了解DSA设备计算机处理系统的结构工作原理。 5．参观了解DSA设备图象存储和记录装置的构成。 6．参观了解DSA设备正常工作时的操作流程，学生可以在医生和技师的指导下完成操作。在操作过程中注意观察扫描室内各机械器件的运动方式。 7．听取有关DSA设备的一般情况介绍，包括机型比较、性价比、安装时间、工作任务等及设备功能的扩展。 8．参观了解DSA设备怎样完成图象后处理的。 【要求】 1．聘请具有一定教学经验的医生或技师带教。 2．在示教过程中，认真记录实验报告。 3．学生不能随意操作设备。
