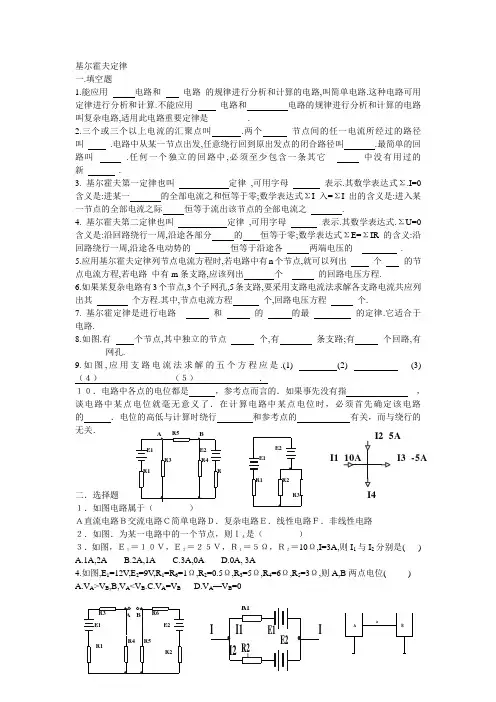

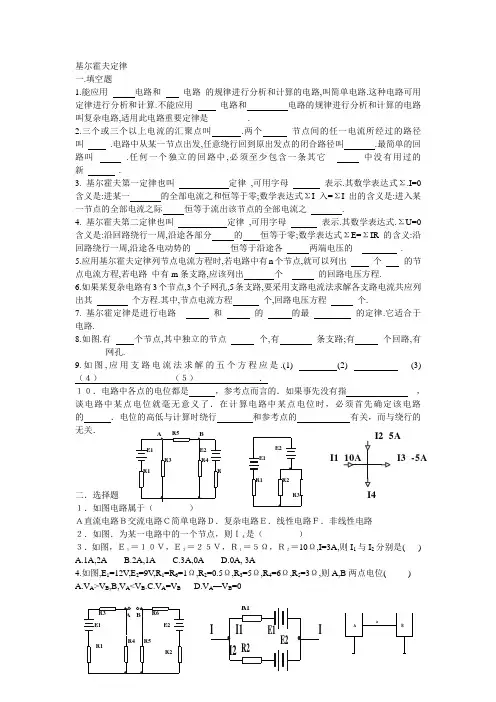

基尔霍夫定律 一.填空题
1.能应用 电路和 电路 的规律进行分析和计算的电路,叫简单电路.这种电路可用 定律进行分析和计算.不能应用 电路和 电路的规律进行分析和计算的电路叫复杂电路,适用此电路重要定律是 .
2.三个或三个以上电流的汇聚点叫 .两个 节点间的任一电流所经过的路径叫 .电路中从某一节点出发,任意绕行回到原出发点的闭合路径叫 .最简单的回路叫 .任何一个独立的回路中,必须至少包含一条其它 中没有用过的新 .
3. 基尔霍夫第一定律也叫 定律 ,可用字母 表示.其数学表达式Σ.I=0含义是:进某一 的全部电流之和恒等于零;数学表达式ΣI 入=ΣI 出的含义是:进入某一节点的全部电流之际 恒等于流出该节点的全部电流之 .
4. 基尔霍夫第二定律也叫 定律 ,可用字母 表示.其数学表达式.ΣU=0含义是:沿回路绕行一周,沿途各部分 的 恒等于零;数学表达式ΣE=ΣIR 的含义:沿回路绕行一周,沿途各电动势的 恒等于沿途各 两端电压的 .
5.应用基尔霍夫定律列节点电流方程时,若电路中有n 个节点,就可以列出 个 的节点电流方程,若电路 中有m 条支路,应该列出 个 的回路电压方程.
6.如果某复杂电路有3个节点,3个子网孔,5条支路,要采用支路电流法求解各支路电流共应列出其 个方程.其中,节点电流方程 个,回路电压方程 个.
7. 基尔霍定律是进行电路 和 的 的最 的定律.它适合于 电路.
8.如图.有 个节点,其中独立的节点 个,有 条支路;有 个回路,有
网孔.
9.如图,应用支路电流法求解的五个方程应是.(1) (2) (3) （４） （５） ．
１０．电路中各点的电位都是 ，参考点而言的．如果事先没有指 ，谈电路中某点电位就毫无意义了．在计算电路中某点电位时，必须首先确定该电路
的 ．电位的高低与计算时绕行 和参考点的 有关，而与绕行的 无关．
二．选择题
Ａ直流电路Ｂ交流电路Ｃ简单电路Ｄ．复杂电路Ｅ．线性电路Ｆ．非线性电路 ２．如图．为某一电路中的一个节点，则Ｉ４是（ ）
３．如图，Ｅ１＝１０Ｖ，Ｅ２＝２５Ｖ，Ｒ１＝５Ω，Ｒ２＝10Ω,I=3A,则I 1与I 2分别是( ) A.1A,2A
B.2A,1A
C.3A,0A
D.0A, 3A
4.如图,E 1=12V,E 2=9V,R 1=R 6=1Ω,R 2=Ω,R 3=5Ω,R 4=6Ω,R 5=3Ω,则A,B 两点电位(
) >V B ,B,V A < —V B =0
I1 10A I2 5A I3 -5A I4
5.当电路开路时,电源的电动势与电源的端电压( )
A.大小相等,方向相反
B.同一物理量 C 大小相等,方向相反 D.大小不等,方向相反 6.如图,两个网络A,B 之间用一根导线a 相连.则导线a 中的电流强度i( ) A.一定为零B 一定不为零C 不一定为零也可能为零,要视具体情况而定 定律适用于:( )
A.电路 中的节点
B.电路中任一假定封闭面
C.电路中的网孔,回路D 电路中的任一假想回路 8.有一电流表Rg=1000Ω,Ig=100uA,现要改装成量程为了1A 的安培表,可用( )方法,若要改装成量程为了1V 的伏特表,可用( )的方法
A.并联,10Ω电阻B 串联,Ω电阻C 并联,Ω电阻D.串联,9K Ω电阻 9.下列说法中,正确的说法有:( )
A. 基尔霍夫电流定律可推广应用于电路中任意一个假 想封闭面
B.ΣI=0,正负号与事先标定的各支路,电流的正负号是一致的
C, 基尔霍夫电压定律应用于电路中任一闭合路径,且这一路径可以是开路的. 10.进行电路分析的最基本定律是( )
A.叠加原理B 戴维南定理C.欧姆定律D, 基尔霍夫定律 11.在使用基尔霍夫定律ΣE=ΣIR 时,( )
A.应首先设定电流表正方向
B.沿回路绕行方向可以作选 的方向与绕行方向一致时,E 取正值 的方向与绕向一致时,IR 取正值 12.如图,节点数和支路数分别为( ) .3 C
三.计算题
1.如图.已知R 1=2Ω,R 2=3Ω.R 3=5Ω,R 4=4Ω.E 1=36V,E 2=16V,E 3=12V,各电源的内阻均忽略不计,令e 点为参考点,求(1)各点的电位和ad 两点间的电压Uad.(2)若改f 点为参考点,求其它各点的电
位及ad 两点间的电压Uad.
2.如图.已知I=20mA,I 2=8mA,I 4=15mA,求其余各电阻中的电流.
E1
R2
f
c
b
3.如图,已知I 1=5mA,,I 2=16mA,I 3=8mA,I 4=6mA,R 1=3K Ω,R 2=2K Ω,R 3=5K Ω,R 4=10K Ω,E 2=6V,求(1)E 1为多少,(2)求Uab.
4.如图,已知R 1=R 2=R 3=R 4=10Ω,E 1=12V,E 2=9V,E 3=18V,E 4=3V,求用基尔霍夫定律求回路中的电流及E,A 两端的电压
5.如图,利用基尔霍夫电压定律列方程
6.如图,电流的参考方向如图,已知I 1=4A,I 2=7A,I 4=10A,I 5=25A,求I 3,I 6
E1
R2E1
R3
E1
E3
E2
f
e
R4
b a
R3
R4
R5
R1
R2R3R4E2I1I2
I3
I4a
b
c d E1
E2
R1R2
R3
A
B
I1I2
I3
4
R1E1
7.如图,已知E 1=20V,E 2=4V,R 1=10Ω,R 2=2Ω,R 4=3Ω,
8.如图.当开关S 断开和闭合时,a 点电位各为多少
9.如图,已知,U 1=12V,U 2=-6V,R 1=R 2=20K Ω,R 3=10K Ω,求a 点的电位及各电阻中的电流.
a
R3R1R2Va a
基尔霍夫定律 基尔霍夫定律是分析与计算电路的基本定律，分别称为基尔霍夫电流定律和基尔霍夫电压定律。电路中几个常用名词如下： 支路；同一电流所流经的路径。在图 1.11中有三条支路。 节点；三条或三条以上支路连接点。在图 1.11中有a 、b 两个节点。 回路；由若干支路所组成的闭合路径。在图 1.11中有abca 、abda 、adbca 三个回路。 网孔；不含支路的闭合路径。在图 1.11中abca 、abda 两个网孔。 1.3.1 基尔霍夫电流定律（KCL ） 基尔霍夫电流定律是用来确定电路中任一节点各支路电流间的关系式。由于电流的连续性，在任一瞬时，流向任一节点的电流之和等于流出该节点电流之和。即 ＝入I ∑出I ∑ （1.5） 在图 1.11所示电路中，对节点a 可写出 I 1＋I 2＝I 3 上述关系式可改写为 I 1＋I 2―I 3＝0 即 0=∑I （1.6） 基尔霍夫电流定律也可表述为：在任一瞬时，通过电路中任一节点电流的代数和恒等于零。假定选流入节点的电流取正值，则流出节点的电流取负值。 基尔霍夫电流定律通常应用于节点，还可以应用于任一假想的闭合面。即在任一瞬时，通过电路中任一闭合面的电流代数和也恒等于零。如图 1.12所示闭合面包围的三极管电路。 I b +I c ＝I e 或 I b ＋I c －I e ＝0 ` 图1.12 KCL 用于闭合面 图1.13 例 1.3直流三相供电系统如图 1.13所示，若电流I A ＝5A ，I B ＝3A ，试求电流I C 。 解：假想一闭合面将三角形的负载包围起来，则 I A ＋I B ＋I C ＝0 I C ＝－I A －I B ＝－5－3＝－8A 负号表示电流的实际方向与图中参考方向相反。 图1.11 支路、节点、回路和网孔
第三章复杂直流电路 第一节基尔霍夫定律 一、填空: 1、基尔霍夫电流定律指出流过任一节点的 ________________为零 , 其数学表达式为 ________________;基尔霍夫电压定律指出从电路上的任一点出发绕任意回路一周回到该点时 ________________为零,其数学表达式为 ________________。 2、如图 3-11所示的电路中,已知 E=12V,内阻不计,电阻 R 1、 R 2两端的电压为 2V 和 6V ,极性如图所示。那么电阻 R 3、 R 4和 R 5两端的电压分别为________________、 ___________和 ________________,并在图上标出电阻两端的极性。 3、图 3-12所示的电桥电路中,已知电阻 R 1、 R 2和 R 3中的电流分别是 25mA 、 15mA 和 10mA ,方向如图中所示,那么电阻 R 4、 R 5和 R 6中的电流分别是 _____、 ______和 _____,并在图上标出电流方向。 5、电路如图 3-16所示,则 I= 。
6、如图所示,已知I 1=0.01μA , I 2=0.3μA , I5=9.61μA, 则 I 3= , I 6= I4= 。 二、判断 ( 1、基尔霍夫节点电流定律仅适用与电路中的节点,与元件性质有关。 ( 2、基尔霍夫节点电流定律不仅适用于线性电路,而且对非线性电路也适用。 ( 3、基尔霍夫回路电压定律只与元件的相互连接方式有关,而与元件的性质无关。 E 图 3-12 图 3-11 三、选择 1、如图 3-11所示网络 N1、 N2,已知 I 1=5A, I 2=6A,则 I 3为( A 、 11A B、 -11A C、 1A D、 -1A
基尔霍夫电流定律 教学目标： 1．掌握基尔霍夫电流定律的内容 2．能正确应用基尔霍夫电流定律 3. 培养学生的实验能力和观察能力 4．培养学生应用知识解决问题的能力 教学重点：基尔霍夫电流定律的内容及应用 教学难点：基尔霍夫电流定律的应用 教学媒体：计算机、大屏幕投影仪 教学课时：1 教学课型：新授课 教学方法：启发诱导、实验观察、分析推理、练习巩固 教学过程： 一．引入 回忆旧知识： 二．新授课 任务一：通过旧知识得出新结论 应用前面简单直流电路的知识，找出电路中四个电流的关系式，得出结论：流进A点的电流之和等于流出A点的电流之和 任务二：实验探究基尔霍夫电流定律
第一步：按上图连接电路，测出通过三个电流大小，并确定电流方向，并完成表格。 第二步：归纳总结 结论：流进A点的电流之和等于流出A点的电流之和 1.支路：电路中具有两个端钮且通过同一电流的无分支电路。 2.节点：电路中三条或三条以上支路的联接点。 3.基尔霍夫电流定律：对于电路中的任意一个节点，在任何时刻，流进节点的电流之 和等于流出节点的电流之和, 这就是基尔霍夫电流定律。 任务三：课堂练习 例1：写出下图的电流方程 图1 图2 例2：求下图中的电流I
例3：求下图中的电流I A 4.参考方向：为分析电路的方便，通常需要在所研究的一段电路中事先选定(即假定)电 流的方向，叫做电流的参考方向，通常用“→”号表示。 当I > 0时，表明电流的实际方向与所标定的参考方向一致 当I < 0时，则表明电流的实际方向与所标定的参考方向相反 任务四：基尔霍夫电流定律的推广应用 (1) 对于电路中任意假设的封闭面来说，电流定律仍然成立。 (2) 对于网络(电路)之间的电流关系，仍然可由电流定律判定。 (3) 若两个网络之间只有一根导线相连，那么这根导线中一定没有电流通过。 (4) 若一个网络只有一根导线与地相连，那么这根导线中一定没有电流通过。 三．课堂小结 四．布置作业
一、复习提问（2分钟）◆教师提问 ◆学生回答 二、提出任务： （5分钟） ◆勾起同学们求知欲望（新课引入） 二、链接知识： （60分钟） ◆基尔霍夫电流定律讲授(出示标题)1、什么叫关联参考方向和非关联参考方向。（请一学生回答） 2、写出关联参考方向和非关联参考方向下欧姆定律表达式（请一学生 回答） 注: 新课要用到的相关知识，为新课的学习打下基础。 任务： 图１ 已知R1＝4Ω，R2＝6Ω， R3＝1Ω，Ｕ１＝10V，Ｕ２＝20V，试求I1、I2、I3。 请问哪一位同学会解这道题？（停顿片刻，让同学们充分思考） 这道题目不光同学们不会解，欧姆也不会解。这道题目用我们中学学到的知识——欧姆定律和电阻的串、并联关系是无法求解的。 如何解这道题就是我们今天这两节课的任务。也就是说今天的课程学完后，同学们会解这道题就完成了今天这两节课的教学任务。 既然这道题目欧姆不会解，我们就需要请教另外一位高人。这位高人在他还是21岁大学生时，提出了以他的名字命名的两大定律——电流和电压定律。（停顿片刻）他就是基尔霍夫（G.R. Kirchhoff）。那么，当时21岁的德国小伙基尔霍夫，他提出的电流定律是什么？ “小基”说，对一个节点来说，节点无电荷聚集。在任一时刻，流入电路中某一节点的电流等于流出这个节点的电流。数学表达式为：∑Ｉ入＝∑Ｉ出。这就是基尔霍夫电流定律（Kirchhoff’s Current Law）简称 KCL。
◆与学生互动问答 ◆与学生互动问答 ◆知识延伸 ◆基尔霍夫电压定律 讲授(出示标题) 那么，什么叫节点（Node）？三条以上支路的连接点。 什么叫支路（Branch）？流过同一电流的每个分支。有几个电流就有几个支路。 请问同学们：图１中有几条支路？有几个节点？（学生答：有3条支路，2个节点） 下面运用KCL，列出KCL方程式： 大家看，上面这两个方程式有什么不同？是否是一回事呀？（学生答：一样的），对于两个节点只有１个独立的KCL方程式，对于3个节点只有 2个独立的KCL方程式……，由此我们可以说，对于n个节点可以列几个 独立的KCL方程式呀？（学生答：n-1个） KCL推广：由节点推广到任意封闭的面。 对于图１所示电路，求I1、I2、I3共3个未知数，需要列3个方程式，而我们运用KCL只列了1个方程式,另外两个方程式需要基尔霍夫电压定律 来解决。 基尔霍夫电流定律是对节点来说，那么，基尔霍夫电压定律，则是对回路来讲的。 “小基”说，对任意回路，任意时刻，沿一定方向绕行一周，各元件上电压降的代数和为零。即∑u = o这就是基尔霍夫电压定律（Kirchhoff’s
如对您有帮助，请购买打赏，谢谢您！ 1.4 基尔霍夫定律 1、不能用电阻串、并联化简的电路称为__复杂电路_______。 2、电路中的_____每一分支_______称为支路，____3条或3条以上支路___所汇成的交点称为节点，电路中__________闭合的电路______________都称为回路。 3、基尔霍夫第一定律又称为_____________基尔霍夫电流定律_____________，其内容是：________任一时刻，对于电路中任意某一节点，流入该节点的电流之和，恒等于流出该节点的电流之和，数学表达式为：_∑i入=∑i出。 4、基尔霍夫第二定律又称为__基尔霍夫电压定律_，其内容是__任一时刻，对于电路中任一回路各段电压的代数和恒等于零_，数学表达式：________∑u=0_________。 5、基尔霍夫电流定律（KCL）说明在集总参数电路中，在任一时刻，流出（或流入）任一节点或封闭面的各支路电流的代数和为零。 6、基尔霍夫电压定律（KVL）说明在集总参数电路中，在任一时刻，沿任一回路绕行一周，各元件的电压代数和为零。 7、每一条支路中的元件，仅是一只电阻或一个电源。（×） 8、电桥电路是复杂直流电路，平衡时又是简单直流电路。（√） 9、电路中任一网孔都是回路。（√） 10、电路中任一回路都可以称为网孔。（×） 11、在列某节点的电流方程时，均以电流的参考方向来判断电流是“流入”还是“流出”节点。（√） 12、基尔霍夫电流定律是指沿回路绕行一周，各段电压的代数和一定为零。（×） 13、在节点处各支路电流的参考方向不能均设为流向节点，否则将只有流入节点的电流，而无流出节点的电流。（×） 14、沿顺时针和逆时针列写KVL方程，其结果是相同的。（√） 15、从物理意义上来说，KCL应对电流的实际方向说才是正确的，但对电流的参考方向来说也必然是对的。（√） 16、基尔霍夫定律只适应于线性电路。（×） 17、基尔霍夫定律既适应于线性电路也适用与非线性电路。（√） 18、电路中任意两个结点之间连接的电路统称为支路。（∨） 19、网孔都是回路，而回路则不一定是网孔。（∨）
1.4 基尔霍夫电压定律 邹建龙，西安交通大学电气工程学院 1. 基尔霍夫电压定律 基尔霍夫电压定律（Kirchhoff’s Voltage Law, KVL ）有两种表述形式： 表述形式一：对电路中任意一个回路而言，沿回路绕向，升压=降压。 图1为KVL 表述形式一示意图。图中回路绕向均取顺时针方向，当然也可以选逆时针方向，至于选哪种绕向，根据各人喜好来定就可以了。图中的电压源电压为升压，之所以是升压，是因为升压定义为沿着回路绕向，从负极抬升到正极；电阻电压为降压，是因为对于电阻来说，沿着回路绕向，从正极降低到负极。 基尔霍夫电压定律成立的依据是电场力做功与路径无关。电场力做功与路径无关的详细证明需要用到电磁场的知识，在“电磁场与波”课程中有详细证明。为了直观理解电场力做功与路径无关，可以以重力做功与路径无关类比。我们将一个物体从地面抬起来，然后绕一圈，最后放回地面。物体在抬升时，重力做负功，物体下降时，重力做正功，最后物体转了一圈回到地面，重力总的做功为零，也就是说正功等于负功。 R u s u s R u s u 1 R 2 R u s 12R R u u u =+（升压）（降压） 图1 KVL 表述形式一（升压=降压）示意图 表述形式二：对电路中任意一个回路而言，该回路的所有电压的代数和等于零。 这听起来有点莫名其妙，貌似很高深的样子。其实该结论的得出过程很简单，就是将表述形式一的“升压=降压”，变成“升压?降压=0”。 显然，表述形式一和表述形式二是等价的。 图2给出了KVL 表述形式二（电压代数和=0）的示意图。由图可见，升压项前取“+”，而降压项前取“?”。如果将方程两端同时乘以1?，则升压项取负，降压项取正。以上两种情况是等价的，我们以后一般升压取负，降压取正。 R u s u s (R u =0 s u 1 R 2 R s 120R R u u u ?=（升压）-（降压）（降压） 图2 KVL 表述形式二（电压代数和=0）示意图
基尔霍夫定律-教案
————————————————————————————————作者：————————————————————————————————日期： 2
学科《电工学》 课题§1－5《基尔霍夫定律》班级机电57班 人数47 课时2学时课型教授课周次第九周授课时间2008年4月23日星期三第5、6节 教学目的及其目标 知识目标： 1、理解支路、节点、回路、网孔等基本概念 2、掌握基尔霍夫两定律所阐述的内容 3、应用基尔霍夫两定律进行计算 情感目标：培养学生通过实验现象归纳事物本质、将感性认识提升为理论知识的能力 技能目标：1、培养实际操作能力及独立思考、钻研、探究新知识的能力 2、培养创新意识，提高分析问题与解决问题的能力，举一反三，触类旁通 教学重点基尔霍夫定律的内容及表达式 运用基尔霍夫定律的解题步骤及例题讲解 教学难点电流参考正方向的理解及电阻电压、电源电动势正负的确定教学方法观察演示法、讲授法、启发讨论法、媒体应用法 教具及参考书1、完整的基尔霍夫定律实验板一块 2、万用表三支 3、多媒体课件 4、电化教学设备 5、连接导线若干 6、电阻若干 参考书：《电工与电子基础》（机工4版） 教学过程1、组织教学 2、复习提问 3、新课引入 4、新课讲授 5、提问 6、归纳总结 7、布置作业 教材分析 本节课采用实验演示教学法，导出基尔霍夫定律的具体内容及数学表达式，并详细讲解在列节点电流方程和回路电压方程的方程式中，电流、电压、电动势字母前正负号的确定，通过例题讲解，使学生能较好的掌握课程的重点，引导学生释疑解难、突破难点，学好课程内容。
基尔霍夫电流定律教案(总5 页) -CAL-FENGHAI.-(YICAI)-Company One1 -CAL-本页仅作为文档封面，使用请直接删除
《基尔霍夫电流定律》课程教案
教学环节教学内容 师生活 动 设计意 图导入 新课讲授 出示合流交通标识和河流分流图片，电路中也有类似 的存在---电流。 电路中电流之间有何关系？引出基尔霍夫电流定律。 一、基本概念 支路：由一个或几个元件首尾相接构成的无分支电 路。 节点：三条或三条以上的支路汇聚的点。 回路：电路中任一闭合路径。 网孔：内部不含支路的回路。 图中有2个节点、3条支路、3条回路、2个网孔。 练一练： 练习1：图中有个节点、条支路、条回 路、个网孔。 二、基尔霍夫电流定律(KCL定律) 1．形式一：电路中任意一个节点上，在任一时刻， 流入节点的电流之和等于流出节点的电流之和。 公式:I入I出 2.形式二：在任一电路的任一节点上，电流的代数和 永远等于零。 公式:I0 规定：若流入节点的电流为正，则流出节点的电流为 负。 通过电 路图来 讲解支 路和节 点的概 念 学生观 察、分 析 通过问 题引导 充分发 挥教师 的主导 作用， 提高学 生对问 题分析 能力。
试一试：请用基尔霍夫电流定律列出下图节点A的电流方程 【例1】如图所示电桥电路，已知 I1 = 25 mA，I3 = 16 mA，I4 = 12 mA，试求其余电阻中的电流 I2、I5、I6。 解： 节点a上：I1 = I2 + I3，则I2 = I1I3 = (25 16) mA = 9 mA 节点d上：I1 = I4 + I5，则I5 = I1 I4 = (25 12) mA = 13 mA 节点b上：I2 = I6 + I5，则I 6 = I2 I5 = (9 13) mA = 4 mA 思考：负号表示电流为负值么？ 答：电流的实际方向与标出的参考方向相反 结论：任意假定电流的参考方向，若计算结果为正值，则电流的实际方向与参考方向相同；若计算结果为负值，则电流的实际方向与参考方向相反。 3定律的推广 (1)应用于任意假定的封闭面。流入封闭面的电流之和等于流出封闭面的电流之和。 (2) 对于电路之间的电流关系,仍然可由基尔霍夫电 流定律判定。学生自 主思 考，提 高学生 的学习 积极性 讲练结 合，启 发学生 利用所 学解决 实际问 题 学生思 考、讨 论，教 师进行 适当点 播，让 学生归 纳总结 出结论 联系生
《基尔霍夫电压定律教案》 [课题]基尔霍夫电压定律（高等教育出版社《电工基础》第三章第一节） [课时]45分钟 [教材分析] 基尔霍夫电压定律是求解复杂电路的基本定律。而复杂电路是简单电路知识的延伸，从一个电源到多个电源，从简单的串并联到复杂电路。基尔霍夫电压定律为学生进一步学习支路电路法、回路电流法等复杂电路的求解奠定的知识基础；同时，通过本节课的学习，学生将逐步学会科学的学习方法，养成严谨求实的科学态度，形成合作精神和竞争意识，为继续学习和发展奠定方法基础。 [学情分析] 该班学生在前已经学习了欧姆定律等简单电路的基本分析方法及其运算。从前面的几节的学习中，可知他们的基础理论较低，尤其是数学运算能力也较低，但他们活跃好动，思维活跃等特点，因此，在授课设计中应充分发挥学生在一特点，采用分组合作、分组竞争，组织他们边动边学，从“活动”中引入教学知识点，充分调动活跃课堂气氛，提高他们学习兴趣。 [教学目标] 知识目标 （1）理解网孔和回路两个名词； （2）掌握并应用基尔霍夫电压定律内容，写出表达式； 能力目标 （1）有一定分析比较能力； （2）学会类比、比较和归纳总结学习方法； 情感目标 在学习过程中，学会合作，形成竞争意识，养成严谨求实的科学态度。 [重点难点] 重点：基尔霍夫电压定律 难点：回路绕行方向、电路方向及电源方向的判别 [重点难点突破] 在讲解基尔霍夫电压定律时，首先设计几个框架，让学生数数，确定回路及绕行方向；其次在每一个回路中让学生思考阻碍绕行方向不同的结果；再次强调与绕行方向相同或不同情况的处理；最后让学生总结归纳基尔霍夫电压定律及注意要点，从而引导学生学习掌握基尔霍夫电压定律的内容。 [教学指导] 根据学情，本节课我采用的教学指导策略有： （1）为激发学生兴趣、调动学生积极性，从简单到复杂逐步引入，创建一个“数框”的活动情景作为课题引入； （2）应用合作学习、竞争学习模式，营造一个师生互动，团体比较的课堂气氛，从活动中让学生体会知识的趣味性，学会类比、比较和归纳总结的学习方法。 [教法选择] 运用讨论法，讲解法、练习法等多种教学方法
基尔霍夫定律 基尔霍夫定律 一、常用术语介绍 为叙述方便，先介绍电路中的一些常用术语。图 1.3-1 所示电路由元件 A 、 B 、 C 、D 、 E 、 F 、 G 组成。 1 、支路 电路中两个或两个以上的二端元件依次连接，称为串联。单个电路元件或若干电路元件串联，构成电路的一个分支，称为支路（ branch ）。 例：图 1.3-1 电路中，共有 6 条支路，分别是 ac 、 cb 、 cd 、 ad 、 bd 、 aeb 。显然，每条支路上流经的电流是相同的，但不同支路的电流是不同的。 2 ．节点 电路中三条或三条以上的支路的公共连接点，称为节点（ node ）。 例：图 1.3-1 电路中，共有 4 个节点，分别是 a 、 b 、 c 、 d 。 3 ．回路 电路中任一闭合的路径，称为回路（ loop ）。 例：图 1.3-1 电路中，①、②、③、④等都是回路。 4 ．网孔 对于平面网络，其内部不再包含任何支路的回路，称为网孔（ mesh ）。 例：图 1.3-1 电路中，①、②、③都是网孔，而④不是网孔。可以说网孔一定是回路，而回路不一定是网孔。
二、基尔霍夫电流定律（ KCL ） 基尔霍夫电流定律 （ Kirchhoff's current law ，缩写为 KCL ） 对于任何一个电路的任何一个节点，在任何一个时刻，流入和流出该节点电流的代数和恒等于 0 。如果连接到某个节点有 b 条支路，其中第 k 条支路的电流为，则 KCL 可写成 注意：式中是电流的代数和，若规定流入电流为＋，则流出电流为－。反过来规定也可以。 例 1.3-1 图 1.3-2 所示电路是某一电路的一部分， A 、 B 、 C 、 D 、 E 是电路元件。已知，求。 解：方法一 根据 KCL ，对于节点 a ，有 对于节点 b ，有 所以， 其中“－”号表明的实际方向与所设参考方向相反。

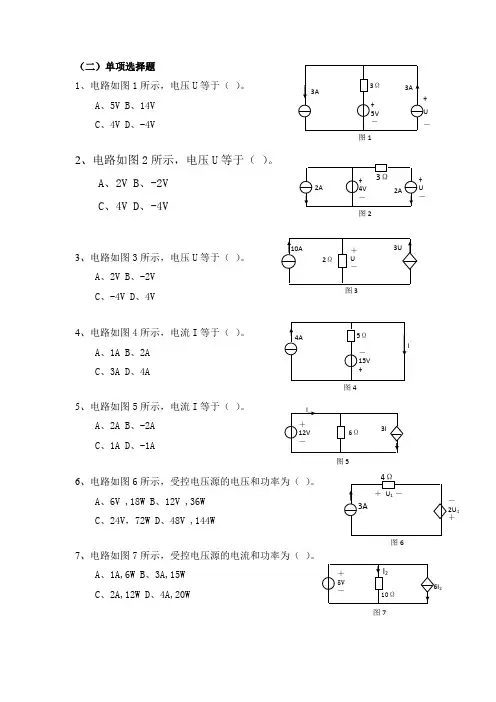

习题1 1—3 根据图1－29所示参考方向和数值确定各元件的电流和电压的实际方向，计算各元件的功率并说明元件是吸收功率还是发出功率。 (a) (b) (c) (d) 图1-29 1—4 在图1－30所示电路中 (1)元件A吸收10W功率，求其电压U a； (3)元件C吸收-10W功率，求其电流i c； (5)元件E发出10W功率，求其电流i e； (7)元件G发出10mW功率，求其电流i g； (1) (3) (5) (7) 图1－30 1—5 求图1－31所示各电路中未知量。 (a) (b) (c) 图1-31 1—9 在图1－35所示参考方向和数值下，求 (1) 图(a)电路中电流I； (2) 图(b)电路中各未知支路电流； (3) 图(c)中各未知支路电压。 (a) (b) (c) 图1－35
1—11 求图1－37所示电路中电压U1、U ab、U cb。 图1－37 1—13 求图1－39所示电路中电压U1和电流I2。 图1－39 1—14 求图1－40所示电路中电压U s和电流I。 图1－40 习题2 2—l 电路如图2－22所示，已知R1=1Ω，R2=2Ω，R3=4Ω，求各电路的等效电阻R ab。 (c)(d) (e) (f) 图2－22 2—3 电路如图2－24所示，已知R＝2Ω，求开关打开和闭合时等效电阻R ab。
图2－24 2—9 电路如图2－30所示： (1)开关K打开时，求电压U ab； (2)开关K闭合时，求流过开关电流I ab。 (a) 图2－30 2－13 求图2－34所示各电路的最简单的等效电路。 (a) (b) (c) 图2－34 2—14 求图2－35所示各电路的最简单的等效电路。 (b) (d) (f) 图2－35 2－18 求图2－39所示各含受控源电路的输入电阻R i。
基尔霍夫定律（说课稿） 教材：《电工电子技术及应用》 一、教材分析 1、教材的地位和作用： 基尔霍夫定律是分析电路基本定律，是分析和计算复杂直流电路的基础，是本章的是重点内容，在电学中占有重要的地位，掌握它的分析方法，可以让学生求出电路中各支路或电路中某一支路的电流或电压；同时通过对这次课的教学，培养学生的总结能力、逻辑思维能力以及分析问题、解决问题的能力都具有重要的意义。 2、教学目标： (1).知识目标 a、使学生理解并掌握基尔霍夫定律的基本内容。 b、使学生能运用所学的基尔霍夫定律来求解复杂直流电路的一般步骤。 (2).能力目标 a、培养学生利用所学知识分析计算复杂电路的能力。 b、培养学生分析问题、解决问题的能力及逻辑思维能力。 c、培养学生养成良好的作图习惯和解题能力。 (3).德育目标 a、培养学生用心观察、认真思考良好思维习惯。 b、培养学生在学习过程讨论交流的良好学习风气。 3、教学重点及难点： a、教学重点：基尔霍夫电流定律和基尔霍夫电压定律。 b、教学难点：(a).节点的含义和列回路电压方程式；(b).广义上的基尔霍夫定律。 二、教学方法及教学手段： 1、首先提出本次课应该本次课应解决的问题，让学生确立学习内容，不至于在学习过程中迷失方向； 2、为了更好的解决难点，设计问题让学生分组讨论，同时教师在提出问题后，下到学生中间，参与讨论，引导学生进行观察分析------论证归纳-------概括本质，最后由学生做出相关结论。 3、教学中以电路图作为提问的方式，以图为主，文字为辅。 三、学法指导 在教学过程中，教师为主导，学生为主体，教师为辅，学生为主，以引导的方式让学生提出自已的看法，让学生主动参与到学习中来，可用学生自已提的问题作为全班的讨论问题，拉近师生之间的关系，启发学生思考，从而解决问题，充分体现师生互动的教学模式，突出学生的主体地位。 四、教学程序设计： 1、复习与定律相关的概念-------参考方向； 2、提出课程应该解决的问题，明确学生的思考方向； 3、引入电路的基本名词-------支路，节点及回路； 4、基尔霍夫定律的含义； 5、广义上的基尔霍夫定律； 6、小结并布置相关练习。
课内试验项目操作分析单 班级________姓名_______学号_______ 编制部门：编制人：编制日期： 项目编号项目名称基尔霍夫定律训练对象 课程名称电工电子技术教材《电工技术》《电子技术基础》学时１ 试验目的（１）掌握万用表测量电流、电压的方法及稳压电源的使用方法 （２）掌握基尔霍夫定律的内容和其在电路分析中的应用 （３）培养学生严谨细致，认真负责的工作作风 一、仪器设备： ZH-12通用电学实验台、万用表 二、注意事项： 1、试验之前应先检查设备、器材的好坏。 2、电路连接时，要注意电源极性，避免反接。 3、使用万用表时，要正确选择档位，且要规范操作。若选用电压表和电流表则应注意选 用合适量程的表，并且电路连接时要注意极性。 4、测量电压时，应将表并在所测对象两端；测量电流时，应将表串入电路。 三、试验电路： 试验<1> 图
四、操作步骤： （１）调节ZH－12实验台上的稳压电源，使其输出电压为９V，待用。 （２）（２）按图<1>所示电路图接线。 （３）（３）经教师检查后接通电源，用万用表测电压及各支路电流，并将结果填入表<1>中。 五、结果汇总 六、结果分析 1、分析试验电路(1)中各电流的关系 2、分析试验电路(1)中各段电压的关系 七、评分 １、操作是否符合规范（40%） ２、结果是否正确（30%）总分：_________ ３、分析是否正确（30%）
课题7：基尔霍夫定律 课型：讲练结合 教学目的： 知识目标： （１）掌握基尔霍夫定律。 （２）学会运用基尔霍夫定律进行电路分析。 技能目标： （1）进一步熟悉万用表测量电压、电流的方法。 （2）进一步熟练电路连接技巧。 重点、难点： 重点：（1）基尔霍夫电压和电流定律的内容及表达式。 难点：（１）运用基尔霍夫定律分析电路。 （２）列方程∑Ｉ＝0、∑Ｕ＝0过程中，电流，电压，电动势字母前正负号的确 定。 教学分析 本节课采用学生先根据电路及要求进行试验，在课堂讲解过程中老师再加以演示，边演示边讲解，导出基尔霍夫定律的具体内容及表达式，再详细讲解在列ＫＣＬ、ＫＶＬ方程式中，电流，电压，电动势字母前正负号的确定，通过例题讲解，使学生能较好的理解课程 的内容，突破难点。 复习、提问： （１）电路开路及短路时的特点？ （２）什么是简单电路？ 教学过程： 一、引入 问题：简单电路是指可以用元件的串、并联加以化简求解的电路，复杂电路是指不能用元件的串、并联化简得以求解的电路， 如下图所示电路。
项目三、复杂直流电路 【项目描述】本项目着重介绍复杂直流电路的基本分析和计算方法，其中以支路电流法最为基本。这些分析方法不仅适用于直流电路，而且也适用于交流电路，因此必须牢固掌握，要能运用支路电流法分析计算两个网孔的电路。另外，为迎接期中考试，把前面学过的内容复习了一遍。 任务一：基尔霍夫电流定律（2课时） 任务二：基尔霍夫电压定律（2课时） 任务三：支路电流法（2课时） 任务四：测验（2课时） 任务五：电容器和电容（2课时） 任务六：磁场和磁路（2课时） 实习停课一周 【学习目标】掌握节点、支路、回路、网孔的概念 熟练掌握基尔霍夫电流定律和基尔霍夫电压定律 能运用支路电流法分析计算两个网孔的电路 【重点难点】掌握基尔霍夫定律及其应用。 学会应用支路电流法分析计算复杂直流电路。 【能力目标】能运用基尔霍夫定律检查实验数据的合理性，加深对电路定律的理解 【安全、健康、环保教育】通过做实验提高专业认识，并在实验过程中学会遵守室场管理规定，学会安全用电，学会节约用电，学会文明操作。 任务一：基尔霍夫电流定律（2课时） 【课堂导入】十字路口的车辆川流不息，进入路口的车辆等于驶离路口的车辆数，电路中也有类似的定律——基尔霍夫定律。基尔霍夫定律具体指哪两种定律？ 【前置作业】 1、简述支路、节点、回路和网孔的概念。 2、基尔霍夫电流定律的内容是什么？有哪两种表述方法？ 3、使用基尔霍夫电流定律时应注意什么？ 【学生课堂展示】（学生解决前置作业） 1、大部分同学通过预习课本内容及联系实际生活中遇到的情况来解决前置作业；组员之间进行分工协作、各小组长进行评分，最后由老师评分、小结。 2、知识点拓展如下： 新授课 一、支路、节点、回路和网孔的概念（举例说明概念） 支路：电路中具有两个端钮且通过同一电流的无分支电路。如图 3 - 1 电路中的ED、AB、FC 均为支路，该电路的支路数目b = 3。 节点：电路中三条或三条以上支路的连接点。如图3 - 1电路的节点为A、B 两点，该电路的节点数目n = 2 。 回路：电路中任一闭合的路径。如图3-1 电路中的CDEFC、AFCBA、EABDE 路径均为回路，该电路的回路数目l = 3。 网孔：不含有分支的闭合回路。如图3-1 电路中的AFCBA、EABDE 回路均为网孔，
基尔霍夫定律练习题 Document number【980KGB-6898YT-769T8CB-246UT-18GG08】
1.4基尔霍夫定律 1、不能用电阻串、并联化简的电路称为__复杂电路_______。 2、电路中的_____每一分支_______称为支路，____3条或3条以上支路___所汇成的交点称为节点，电路中__________闭合的电路______________都称为回路。 3、基尔霍夫第一定律又称为_____________基尔霍夫电流定律_____________，其内容是：________任一时刻，对于电路中任意某一节点，流入该节点的电流 之和，恒等于流出该节点的电流之和，数学表达式为：_∑i 入=∑i 出 。 4、基尔霍夫第二定律又称为__基尔霍夫电压定律_，其内容是__任一时刻，对于电路中任一回路各段电压的代数和恒等于零_，数学表达式： ________∑u=0_________。 5、基尔霍夫电流定律（KCL）说明在集总参数电路中，在任一时刻，流出（或流入）任一节点或封闭面的各支路电流的代数和为零。 6、基尔霍夫电压定律（KVL）说明在集总参数电路中，在任一时刻，沿任一回路绕行一周，各元件的电压代数和为零。 7、每一条支路中的元件，仅是一只电阻或一个电源。（×） 8、电桥电路是复杂直流电路，平衡时又是简单直流电路。（√） 9、电路中任一网孔都是回路。（√） 10、电路中任一回路都可以称为网孔。（×） 11、在列某节点的电流方程时，均以电流的参考方向来判断电流是“流入”还是“流出”节点。（√） 12、基尔霍夫电流定律是指沿回路绕行一周，各段电压的代数和一定为零。（×） 13、在节点处各支路电流的参考方向不能均设为流向节点，否则将只有流入节点的电流，而无流出节点的电流。 （×） 14、沿顺时针和逆时针列写KVL方程，其结果是相同的。 （√）

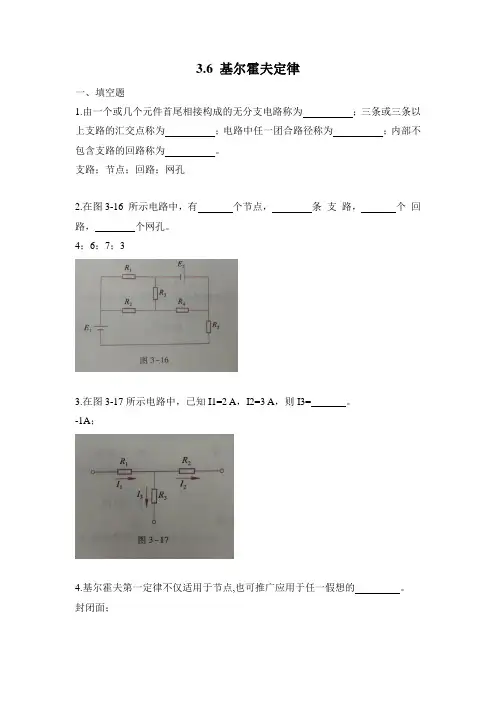

基尔霍夫定律 一.填空题 1.能应用 电路和 电路 的规律进行分析和计算的电路,叫简单电路.这种电路可用 定律进行分析和计算.不能应用 电路和 电路的规律进行分析和计算的电路叫复杂电路,适用此电路重要定律是 . 2.三个或三个以上电流的汇聚点叫 .两个 节点间的任一电流所经过的路径叫 .电路中从某一节点出发,任意绕行回到原出发点的闭合路径叫 .最简单的回路叫 .任何一个独立的回路中,必须至少包含一条其它 中没有用过的新 . 3. 基尔霍夫第一定律也叫 定律 ,可用字母 表示.其数学表达式Σ.I=0含义是:进某一 的全部电流之和恒等于零;数学表达式ΣI 入=ΣI 出的含义是:进入某一节点的全部电流之际 恒等于流出该节点的全部电流之 . 4. 基尔霍夫第二定律也叫 定律 ,可用字母 表示.其数学表达式.ΣU=0含义是:沿回路绕行一周,沿途各部分 的 恒等于零;数学表达式ΣE=ΣIR 的含义:沿回路绕行一周,沿途各电动势的 恒等于沿途各 两端电压的 . 5.应用基尔霍夫定律列节点电流方程时,若电路中有n 个节点,就可以列出 个 的节点电流方程,若电路 中有m 条支路,应该列出 个 的回路电压方程. 6.如果某复杂电路有3个节点,3个子网孔,5条支路,要采用支路电流法求解各支路电流共应列出其 个方程.其中,节点电流方程 个,回路电压方程 个. 7. 基尔霍定律是进行电路 和 的 的最 的定律.它适合于 电路. 8.如图.有 个节点,其中独立的节点 个,有 条支路;有 个回路,有 网孔. 9.如图,应用支路电流法求解的五个方程应是.(1) (2) (3) （４） （５） ． １０．电路中各点的电位都是 ，参考点而言的．如果事先没有指 ，谈电路中某点电位就毫无意义了．在计算电路中某点电位时，必须首先确定该电路 的 ．电位的高低与计算时绕行 和参考点的 有关，而与绕行的 无关． 二．选择题 Ａ直流电路Ｂ交流电路Ｃ简单电路Ｄ．复杂电路Ｅ．线性电路Ｆ．非线性电路 ２．如图．为某一电路中的一个节点，则Ｉ４是（ ） ３．如图，Ｅ１＝１０Ｖ，Ｅ２＝２５Ｖ，Ｒ１＝５Ω，Ｒ２＝10Ω,I=3A,则I 1与I 2分别是( ) A.1A,2A B.2A,1A C.3A,0A D.0A, 3A 4.如图,E 1=12V,E 2=9V ,R 1=R 6=1Ω,R 2=0.5Ω,R 3=5Ω,R 4=6Ω,R 5=3Ω,则A,B 两点电位( ) A.V A >V B ,B,V A 3.6 基尔霍夫定律 一、填空题 1.由一个或几个元件首尾相接构成的无分支电路称为；三条或三条以上支路的汇交点称为；电路中任一团合路径称为；内部不包含支路的回路称为。 支路；节点；回路；网孔 2.在图3-16 所示电路中，有个节点，条支路，个回路，个网孔。 4；6；7；3 3.在图3-17所示电路中，已知I1=2 A，I2=3 A，则I3= 。 -1A； 4.基尔霍夫第一定律不仅适用于节点,也可推广应用于任一假想的。封闭面； 5.基尔霍夫第二定律不仅适用于闭合回路，也可推广应用于不闭合的。假想回路； 6.已知图3-18所示三极管Ib=20uA，Ic=3mA，则lc= 。 3.02mA； 7.在图3-19所示电路中，I1= ，I2= ，I3 。 -1A；0；-1.2A 8.对于2个节点、3条支路的复杂电路,可列出个独立的节点电流方程 和个独立的回路电压方程。 1；2 二、选择题 1.在图3-20所示示电路中,U AB的表达式可写成U AB=( )。 A. IR+E B. IR-E C. -IR+E D. –IR-E B 2.在图3-21所示电路中，假设绕行方向为逆时针方向，则可列回路电压方程为( )。 A.I3R3-E2+I2R2-I1R1+E1=0 B.I1R3-E2+I2R2+I1R1-E=0 C.-I3R3+E1-I1R1+I2R2-E2=0 D.-I3R3-E1+I1R1-I2R2+E2=0 C 3.某电路有3个节点和5条支路,则应用基尔霍夫定律可列出独立的节点电流方程和独立的回路电压方程个数分别为( )。 A.3 2 B.4 1 C.2 3 D.4 5 C 【关键字】分析 课内试验项目操作分析单 班级________姓名_______学号_______编制部门：编制人：编制日期： 一、仪器设备： ZH-12通用电学实验台、万用表 二、注意事项： 1、试验之前应先检查设备、器材的好坏。 2、电路连接时，要注意电源极性，避免反接。 3、使用万用表时，要正确选择档位，且要规范操作。若选用电压表和电流表则应注意选 用合适量程的表，并且电路连接时要注意极性。 4、测量电压时，应将表并在所测对象两端；测量电流时，应将表串入电路。 三、试验电路： 试验<1> 图 四、操作步骤： （１）调节ZH－12实验台上的稳压电源，使其输出电压为９V，待用。 （２）（２）按图<1>所示电路图接线。 （３）（３）经教师检查后接通电源，用万用表测电压及各支路电流，并将结果填入表<1>中。 五、结果汇总 六、结果分析 1、分析试验电路(1)中各电流的关系 2、分析试验电路(1)中各段电压的关系 七、评分 １、操作是否符合规范（40%） ２、结果是否正确（30%）总分：_________ ３、分析是否正确（30%） 课题7：基尔霍夫定律 课型：讲练结合 教学目的： 知识目标： （１）掌握基尔霍夫定律。 （２）学会运用基尔霍夫定律进行电路分析。 技能目标： （1）进一步熟悉万用表测量电压、电流的方法。 （2）进一步熟练电路连接技巧。 重点、难点： 重点：（1）基尔霍夫电压和电流定律的内容及表达式。 难点：（１）运用基尔霍夫定律分析电路。 （２）列方程∑Ｉ＝0、∑Ｕ＝0过程中，电流，电压，电动势字母前 正负号的确定。 教学分析 本节课采用学生先根据电路及要求进行试验，在课堂讲解过程中老师再加以演示，边 实验二基尔霍夫电压定律的验证实验 一、实验目的 1、通过实验验证基尔霍夫电压定律，巩固所学的理论知识。 2、加深对参考方向概念的理解。 二、实验原理 1、基尔霍夫定律： 基尔霍夫电压定律为ΣU = 0，应用于回路。基尔霍夫定律是分析与计算电路的基本重要定律之一。 图2-1 两个电压源电路图图2-2 基尔霍夫电流定律 2、基尔霍夫电压定律（Kirchhoff's V oltage law）可简写为KVL： 基尔霍夫电压定律，从回路中任意一点出发，以顺时针方向或逆时针方向沿回路循行一周，则在这个方向上的电位升之和应该等于电位降之和。就是在任一瞬时。沿任一回路循行方向（顺时方向或逆时方向），回路中各段电压的代数和恒等于零。（如果规定电位升为正号则电位降为负号）。在电阻电路中的另一种表达式，就是在任一回路循行方向上，回路中电动势的代数和等于电阻上电压降的代数和。在图2-1所示电路中，对回路adbca由图2-2可以写出 U2 + U3 = U1 + U4 U2 + U3－U1－U4 = 0 即ΣU = 0 上式可改为 E1－E2－I1R1 + I2R2 = 0 E1－E2 = I1R1－I2R2 即ΣE = Σ（IR） 4、参考方向： 为研究问题方便，人们通常在电路中假定一个方向为参考，称为参考方向。 (1) 若流入节点的电流取正号，则流出节点的电流取负号。 (2) 任一回路中，凡电压的参考方向与回路绕行方向一致者，则此电压的前面取正号，电压的参考方向与回路绕行方向相反者，前面取负号。 (3) 任一回路中电流的参考方向与回路绕行方向一致者，前面取正号，相反者前面取负号。在实际测量电路中的电流或电压时，当电路中所测的电流或电压的实际方向与参考方向相同时取正值，其实际方向与参考方向相反时取负值。 1.4基尔霍夫定律 1、不能用电阻串、并联化简的电路称为__复杂电路_______。 2、电路中的_____每一分支_______称为支路，____3条或3条以上支路___所汇成的交点称为节点，电路中__________闭合的电路______________都称为回路。 3、基尔霍夫第一定律又称为_____________基尔霍夫电流定律_____________，其内容是：________任一时刻，对于电路中任意某一节点，流入该节点的电流之和，恒等于流出该节点的电流之和，数学表达式为：_∑i入=∑i出。 4、基尔霍夫第二定律又称为__基尔霍夫电压定律_，其内容是__任一时刻，对于电路中任一回路各段电压的代数和恒等于零_，数学表达式：________∑u=0_________。 5、基尔霍夫电流定律（KCL）说明在集总参数电路中，在任一时刻，流出（或流入）任一节点或封闭面的各支路电流的代数和为零。 6、基尔霍夫电压定律（KVL）说明在集总参数电路中，在任一时刻，沿任一回路绕行一周，各元件的电压代数和为零。 7、每一条支路中的元件，仅是一只电阻或一个电源。（×） 8、电桥电路是复杂直流电路，平衡时又是简单直流电路。（√） 9、电路中任一网孔都是回路。（√） 10、电路中任一回路都可以称为网孔。（×） 11、在列某节点的电流方程时，均以电流的参考方向来判断电流是“流 入”还是“流出”节点。（√） 12、基尔霍夫电流定律是指沿回路绕行一周，各段电压的代数和一定为零。（×） 13、在节点处各支路电流的参考方向不能均设为流向节点，否则将只有流入节点的电流，而无流出节点的电流。（×） 14、沿顺时针和逆时针列写KVL方程，其结果是相同的。（√） 15、从物理意义上来说，KCL应对电流的实际方向说才是正确的，但对电流的参考方向来说也必然是对的。（√） 16、基尔霍夫定律只适应于线性电路。（×） 17、基尔霍夫定律既适应于线性电路也适用与非线性电路。（√） 18、电路中任意两个结点之间连接的电路统称为支路。（∨） 19、网孔都是回路，而回路则不一定是网孔。（∨） 20、应用基尔霍夫定律列写方程式时，可以不参照参考方向。（×） 21、当回路中各元件电压的参考方向与回路的绕行方向一致时，电压 1.4 基尔霍夫定律 1、不能用电阻串、并联化简的电路称为__复杂电路_______。 2、电路中的_____每一分支_______称为支路，____3条或3条以上支路___所汇成的交点称为节点，电路中__________闭合的电路______________都称为回路。 3、基尔霍夫第一定律又称为_____________基尔霍夫电流定律_____________，其内容是：________任一时刻，对于电路中任意某一节点，流入该节点的电流之和，恒等于流出该节点的电流之和，数学表达式为：_∑i入=∑i出。 4、基尔霍夫第二定律又称为__基尔霍夫电压定律_，其内容是__任一时刻，对于电路中任一回路各段电压的代数和恒等于零_，数学表达式：________∑u=0_________。 5、基尔霍夫电流定律（KCL）说明在集总参数电路中，在任一时刻，流出（或流入）任一节点或封闭面的各支路电流的代数和为零。 6、基尔霍夫电压定律（KVL）说明在集总参数电路中，在任一时刻，沿任一回路绕行一周，各元件的电压代数和为零。 7、每一条支路中的元件，仅是一只电阻或一个电源。（×） 8、电桥电路是复杂直流电路，平衡时又是简单直流电路。（√） 9、电路中任一网孔都是回路。（√） 10、电路中任一回路都可以称为网孔。（×） 11、在列某节点的电流方程时，均以电流的参考方向来判断电流是“流入”还是“流出”节点。（√） 12、基尔霍夫电流定律是指沿回路绕行一周，各段电压的代数和一定为零。（×） 13、在节点处各支路电流的参考方向不能均设为流向节点，否则将只有流入节点的电流，而无流出节点的电流。（×） 14、沿顺时针和逆时针列写KVL方程，其结果是相同的。（√） 15、从物理意义上来说，KCL应对电流的实际方向说才是正确的，但对电流的参考方向来说也必然是对的。（√） 16、基尔霍夫定律只适应于线性电路。（×） 17、基尔霍夫定律既适应于线性电路也适用与非线性电路。（√） 18、电路中任意两个结点之间连接的电路统称为支路。（∨） 19、网孔都是回路，而回路则不一定是网孔。（∨）(完整版)基尔霍夫定律和戴维宁定理题目(有答案)
【分析】基尔霍夫定律
实验二 基尔霍夫电压定律的验证实验

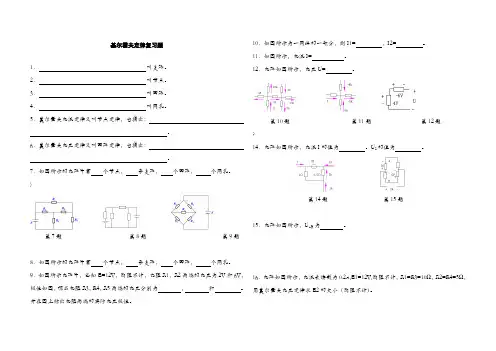

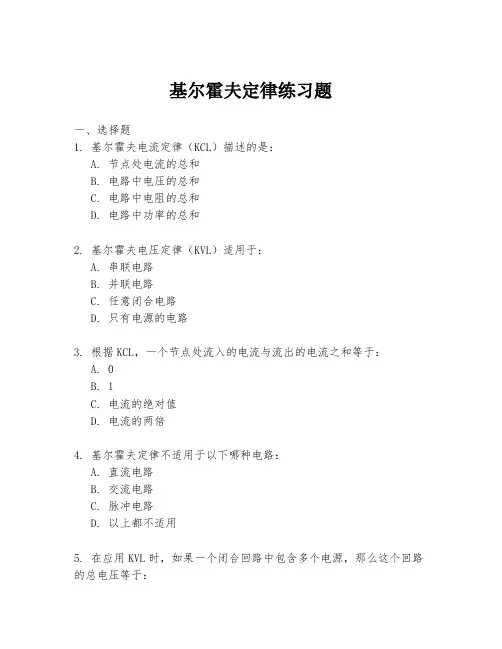

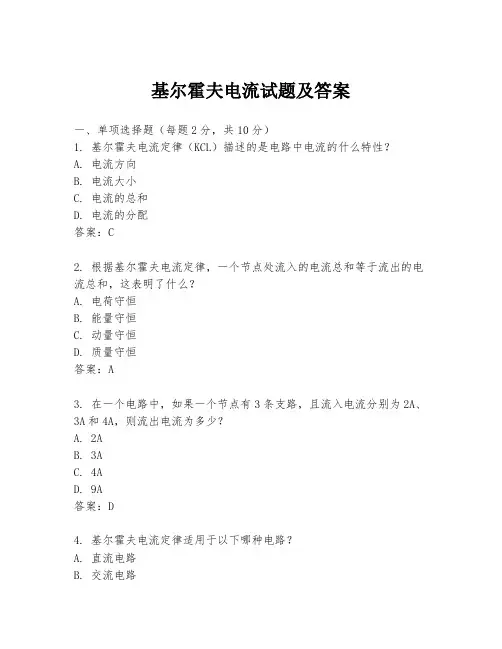

基尔霍夫定律练习题

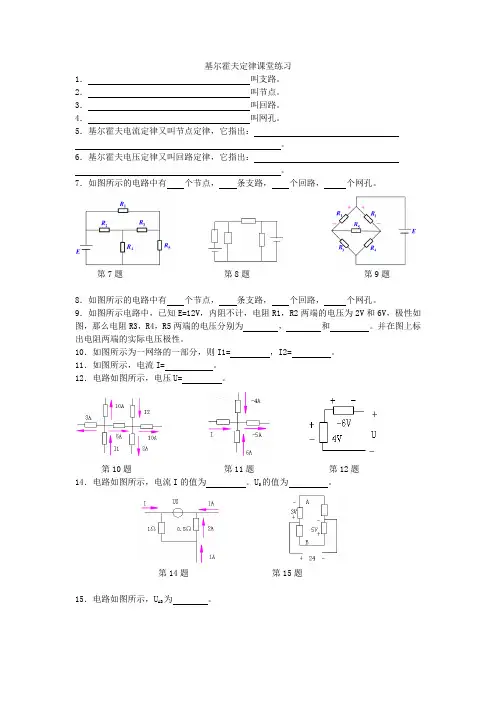

1.4基尔霍夫定律练习题
