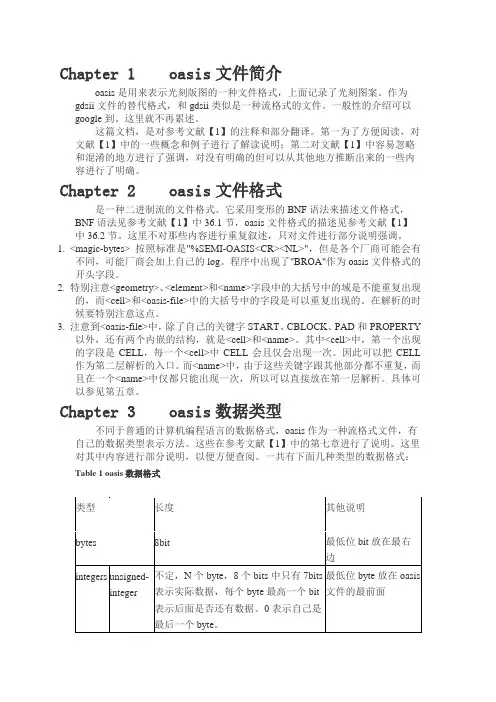

unsigned-integer的长度不确定，是由自己的值来确定的，如果数据长度有N 个byte，每个byte的8个bits中只有7bits表示实际数据，最高一个bit表示后
面是否还有数据。0表示自己是最后一个byte。最低位byte放在oasis文件的最前面。
举个例子就清楚了。
十进制的16383：
正常的2进制表示是：11,1111,1111,1111，一共14个1。
在oasis文件中，由于只有7位能代表实际的数，所以我们把它写成x111,1111,y111,1111。还是14个1。但中间插入了一个x和y用来表示是否后面还有数据。由于低字节优先，所以我们写成y111,1111,x111,1111。然后将y变成1，x变成0。所以最后在oasis文件中的表示是1111，1111，0111，1111。
十进制的16384：
正常的2进制表示是：100,0000,0000,0000，1后面一共14个0。
在oasis文件中，由于只有7位能代表实际的数，所以我们把它写成x000,0001,y000,0000,z000,0000。1后面还是14个0。但中间插入了一个x、y和z用来表示是否后面还有数据。由于低字节优先，所以我们写成
z000,0000,y000,0000, x000,0001。然后将z变成1，y变成1，x变成1，。所以
最后在oasis文件中的表示是1000,0000,1000,0000, 0000,0001。
3.1.2 signed-integer
知道了unsigned-integer以后，再变signed-integer就简单了。还是举两个例子。
十进制的8191，
正常的2进制表示是：1,1111,1111,1111，一共13个1。
在oasis文件中，由于第一个byte只有6位能代表实际的数，后面的byte有7位能代表实际的数。所以我们把它写成x111,1111,y111,111z。还是13个1。但中间插入了一个x和y用来表示是否后面还有数据，插入了一个z作为符号位。
由于低字节优先，所以我们写成y111,111z,x111,1111。然后将y变成1，x变成0。由于是正数，所以z为0。所以最后在oasis文件中的表示是1111，1110，0111，1111。
十进制的-8192，
先表示十进制的8192，正常的2进制表示是：10,0000,0000,0000，1后面一共13个0。
在oasis文件中，由于第一个byte只有6位能代表实际的数，后面的byte有7位能代表实际的数。所以我们把它写成m000,0001,x000,0000,y000,000z。1后
面还是13个0。但中间插入了一个x和y用来表示是否后面还有数据，插入了
一个z作为符号位，前面补了一个m。由于低字节优先，所以我们写成
y000,000z,x000,0000,m000,0001。然后将y变成1，x变成1，m变成0。由于是负数，所以z为1。所以最后在oasis文件中的表示是
1000,0001,1000,0000,0000,0001。
3.2 real类型说明
real的数据类型是一个复合的数据类型，它由一个unsigned-integer的类型做为开头，后面加上若干个unsigned-integer或者1个ieee4 float或者1个ieee8 float 的数据类型来组成。目前，它只定义了8种类型格式，从0到7。
3.4.2 2- delta
2-delta是一种unsigned-integer的数据结构，其中unsigned-integer中的最低2bits（在oasis文件中最先出现的byte中的最低2bits）用来表示方向了，其他部分表示数值的大小，数值的大小就用来表示长度。
我们举个例子。比如二进制的1001,1000, 0010, 1010。其中第一个方框中的1和unsinged-integer的含义一样，表示后面还有byte表示同一个unsigned-integer 数据。第二个方框中的00这里就表示方向，00表示向东（在正交坐标系中表示x正方向，01表示向北，10表示向西，11表示向南）。第三个框中的0表示这
是这个unsigned-integer数据的最后一个byte。这个数据的长度是二进制的
010,1010, 001, 10（去掉框内的数值，然后前后byte调转位置），这就是十进制
的1350。因此这个数值就是表示向东（就是从当前位置，向x轴正方向）画长
度1350的一条线。
3.4.3 3- delta
3-delta是一种unsigned-integer的数据结构，其中unsigned-integer中的最低3bits（在oasis文件中最先出现的byte中的最低3bits）用来表示方向了，其他部分表示数值的大小，数值的大小就用来表示x轴和y轴的偏移长度。
我们举个例子。比如二进制的1100,1101, 0000, 0001。其中第一个方框中的1和unsinged-integer的含义一样，表示后面还有byte表示同一个unsigned-integer 数据。第二个方框中的101这里就表示方向，101表示西北方向（在正交坐标系中表示135度角的一条线，000表示向东，001向北，010表示向西，011表示向南，100表示东北方向，110表示西南方向，111表示东南方向）。第三个框中
的0表示这是这个unsigned-integer数据的最后一个byte。这个数据的长度是二
进制的000,0001, 100, 1（去掉框内的数值，然后前后byte调转位置），这就是
十进制的25。因此这个数值就是表示向西北方向（就是从当前位置，向135度
角方向）画长度为sqrt(25*25+25*25)的一条线（x轴偏移25，y轴偏移25）。
3.4.4 g- delta
g-delta有两种形式，一种是用一个单一的unsigned-integer的数据来表示；
第二种是用一对unsigned-integer的数据来表示。如果g-delta数据在文件中第一
个出现的字节的最低位（bit0）是0，表示第一种类型的g-delta数据；如果是1，表示第二种类型的g-delta数据。
3.4.4.1 g- delta 第一种类型
如果是第一种类型，只用一个unsigned-integer类型表示g-delta的类型。
unsigned-integer的在文件中出现的第一个字节的倒数第2到第4个bit（bit1到
bit3）一共3个bits用来表示方向，同3-delta的形式。
举个例子，二进制的1110，1100，0000，0101。其中第二个方框中的0表示这是第一种类型的g-delta格式，第一个方框中的1和unsinged-integer的含义
一样，表示后面还有byte表示同一个unsigned-integer数据。划下划线的110这
里就表示方向，110表示西南方向（在正交坐标系中表示135度角的一条线，000表示向东，001向北，010表示向西，011表示向南，100表示东北方向，101表示西北方向，110表示西南方向，111表示东南方向）。第三个框中的0表示这是这个unsigned-integer数据的最后一个byte。这个数据的长度是二进制的
000,0101, 110（去掉打框的和加下划线的数值，然后前后byte调转位置），就是十进制的46。整个数据的含义就是沿西南方向画一条长度为sqrt(46×46+46×46)
3.6 point lists类型说明
point list数据类型是用来画图形的，他可以画出边为直线的任意多边形的图形。point lists有五种类型。其结构可以分成三部分：第一部分表示类型，就是
point list 类型；第二部分表示顶点的个数，用一个unsigned-integer类型表示；
第三部分用delta表示多边形的边长度以及方向，由一串delta构成，每一个delta 表示了多边形的一条边。
图形的起始位置并不包含在point lists数据结构中，图形的起始位置由POLYGON记录和PATH记录中的相关信息给出。
这里不对point list五种类型的数据格式进行具体说明，可以参考参考文献【1】中的7.7.1节中的table7。这里只对表中特别容易混淆或者不清楚的地方进行一
些说明。
(1) 表中的vertex-count并不是表示顶点的个数，而是表示后面delta类型的数据的个
数。有些多边形的边并不需要用delta来表示，比如最后一条边，总可以将起始顶点和最后顶点直接相连来得到。
(2) 表中所谓manhattan 就是指多边形图形的边只平行x轴或者y轴方向，而不会沿
其他方向。
(3) 所谓octangular是指多边形的边只平行x轴或者y轴方向，或者与他们形成45
度角方向，而不会沿其他方向。如果不是沿45度角认为出错。
(4) all-angle则表示多边形的边可能沿任何角度任何方向。
我们可以看几个例子，就拿参考文献【1】中的7.7.7中table 8和figure 6为例子。figure 6和table8是对应的。我们拿type 3为例，其他类似就不重复了。
在Figure 6 中，（x,y）是表示画图的起始位置，虚线表示缺省暗示的线，不会在delta数据中体现出来。。
type3中，对应table 8中的bit pattern为00000011，00000100，00010101，00100001，00110000，00010011。首先第一个byte为00000011值为3表示类型3，对应文献【1】中的7.7.1的table 7，可以看到后面是3-delta类型的数据。第二个byte为00000100值为4，表示后面有4个3-delta的数据。第三个byte
为00010101，对照3-delta的数据格式，可以看到这是一个沿西北方向的线，长度为二进制的1010，也就是十进制的10。第三个byte为00010101，对照3-delta 的数据格式，可以看到这是一个沿西北方向的线，这个3-delta数值大小为二进制的10，也就是十进制的2，所以线的长度为sqrt(2×2+2×2)。第四个byte为00100001，对照3-delta的数据格式，可以看到这是一个向北方向的线，这个3-delta 数值大小为二进制的100，也就是十进制的4，所以线的长度为sqrt(4×4+4×4)。以此类推，最后一条线是缺省暗示的，将最后的一个点和起始点相连即可得到最后的一条直线（图上的虚线）
