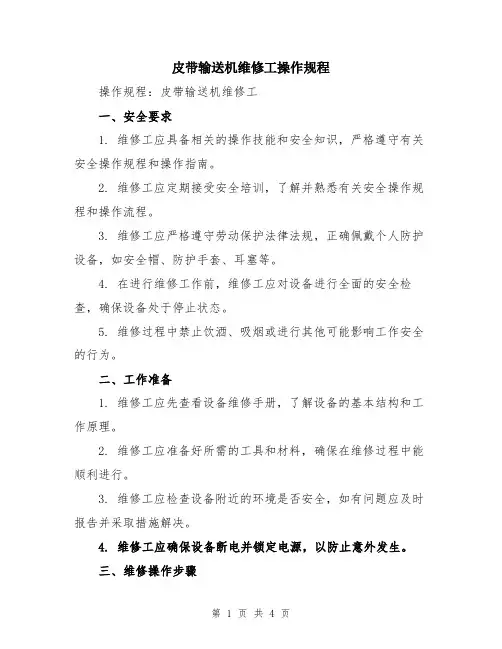

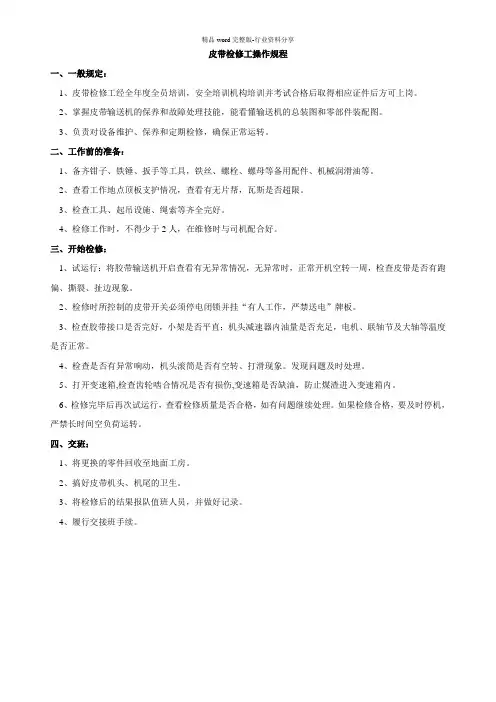

皮带输送机维修工操作规程
（一）、接班准备及检查
1、检查变速箱回轴有无定位螺丝，如缺少应及时配上；
2、检查液力偶合器是否漏水；
3、检查电动机负荷电缆是否破损，接线盒的防爆性能，接地是否良好；
4、检查电动机的风扇叶子是否完好；
5、检查皮带张紧程度是否合适；
6、检查皮带扣是否完好；
7、检查皮带托辊是否完好并能正常使用；
8、检查皮带是否跑偏；
9、检查皮带滚筒的运转情况及皮带托架的完好情况。
（二）、检查及试运转的注意事项
1、检修皮带必须在停车情况下进行，检修时所控制的皮带电机开关必须挂“有人工作，严禁送电”牌板。
2、打开变速箱,检查齿轮啮合情况是否有损伤,变速箱是否缺油，防止煤渣进入变速箱内。
3、试运转时，要打信号，确保皮带机上没有人员作业时，先点开确定正、反转，然后将皮带机运转起来，运转一圈后设备没有问题，方可开起皮带机。
（三）、检修后的工作标准及收尾工作
1、要求皮带机传动部分无异常声音；
2、要求皮带无跑偏现象；
3、将更换的零件回收至地面工房；
4、搞好皮带机头、机尾的卫生；
5、将检修后的结果报区队值班人员，并做好记录。
