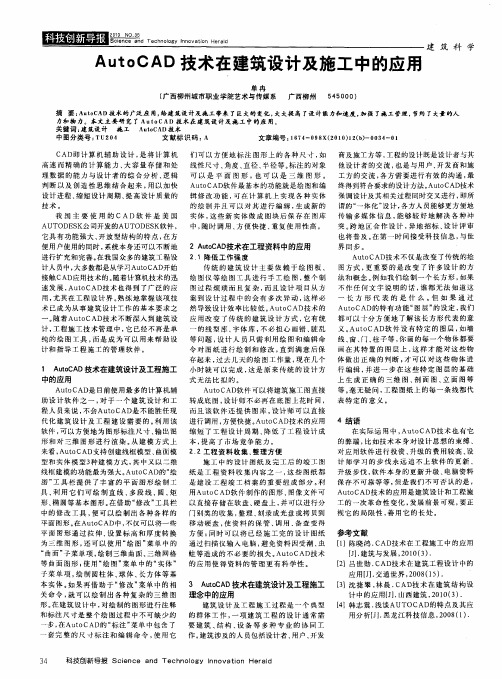

AutoCAD与建筑设计
CAD技术在建筑设计等行业的广泛应用，已成为人们熟悉的并推动社会发展的新技术。与同类的绘图软件产品相比较，Autodesk系列软件在CAD技术领域是遥遥领先的，而AutoCAD绘图软件又是其中的旗舰，其市场占有量随着微型计算机的迅猛发展而在同类软件中独领风骚。
1．AutoCAD在建筑设计中的突出特点
自从AutoCAD软件的第一个版本诞生以来，先后经历了十多次版本的升级换代，至今已发展到AutoCAD 2012。它集二维绘图、三维建模、数据库管理、渲染着色和互联网功能于一体，将AutoCAD软件的应用推向了高潮。作为一款完整的计算机绘图及设计软件，其精确的数据运算处理能力和高效的图形处理能力，已广泛地渗透到几乎所有的图形设计领域。
建筑设计作为创造性很强的工作，它的最终成果将以图纸的形式非常形象、直观地表达出来。AutoCAD软件经过不断的版本更新，在建筑设计等领域的应用也更为广泛，主要有以下突出特点。
●缩短设计周期，提高图纸质量和设计效益
AutoCAD软件系统不仅提高了图纸质量和出图效率，同时也降低了设计费用，这样能较好地适应市场瞬息万变的需求。
与其他计算机设计软件相比，AutoCAD软件在实现与用户之间的交流方面有着独特的方式。常用计算机设计软件在很大程度上都是通过“对话框”这一特殊形式与用户进行交流的，而AutoCAD除此之外，还有另外一种方式，即“命令行”。用户可以在命令行的操作提示下，一步步地完成相应的操作，这是AutoCAD软件有别于其他软件的最大特点。
●产生直观生动的建筑空间效果
AutoCAD在建筑设计上最出风头的就是三维模型、建筑渲染图、建筑动画和虚拟现实等视觉模拟工具。
●促进新型设计模式的产生
虽然在设计工作中，“人”依然是最主要的因素，但AutoCAD技术的出现和发展势必会影响人的设计思维和方法。这方面的工作虽然还不是很成熟，但许多建筑师已开始运用AutoCAD技术进行这方面的尝试工作。

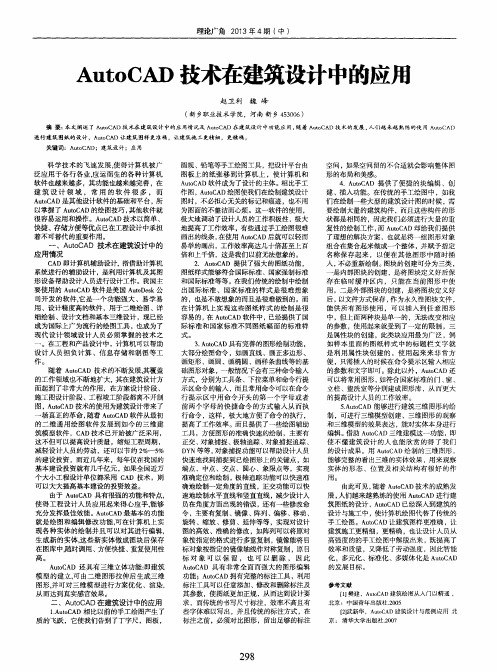

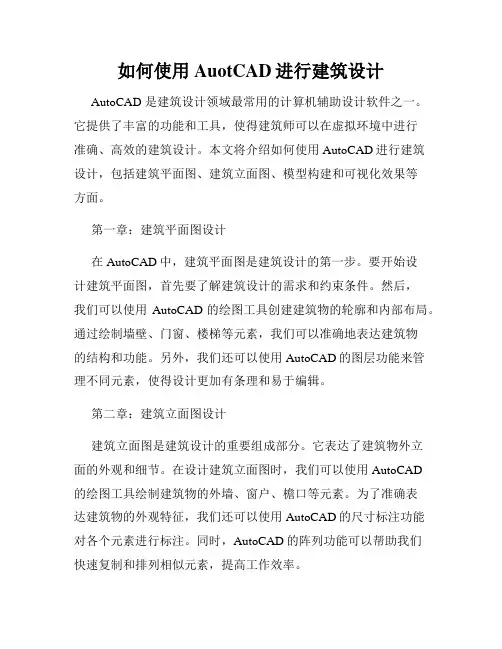

2．AutoCAD在建筑设计中的应用
作为通用绘图软件的AutoCAD虽然不是建筑设计专业软件，但其强大的绘图功能和日趋标准化发展的进程，已逐步影响着建筑设计人员的工作方法和设计理念。作为学习建筑CAD应用技术的软件基础，AutoCAD在建筑设计中的应用主要体现下以下几个方面：
●二维建筑图形绘制和管理
autocad 2012中文版从入门到精通 《autocad 2012中文版从入门到精通》从实际应用角度出发，既系统地介绍了autocad 2012的绘图功能，又结合实例讲解了autocad的绘图方法及专业实用技巧。读者在学习了理论知识后，结合书中丰富的绘图实例及练习题，通过上机操作可迅速掌握autocad的应用知识，提高解决实际问题的能力。 《autocad 2012中文版从入门到精通》共有17章，其中第1～12章主要介绍二维图形绘制及编辑命令、书写文字、标注尺寸、查询图形几何信息、参数化绘图、图形输出、图块及外部引用等内容，并提供了大量的二维绘图实例及练习题；第13、14章分别介绍了机械及建筑图的绘制方法及技巧；第15章通过实例讲解如何绘制轴测图；第16、17章介绍了三维绘图的基本知识及如何创建简单立体的实心体模型，并提供了大量的实体建模典型实例。 《autocad 2012中文版从入门到精通》颇具特色之处是将传统纸质媒介与网络课程进行有机的结合，以纸质教材为基础，辅助以丰富的网络学习资源，从而实现“读—看—听—练—考”为一体的新的学习模式。 《autocad 2012中文版从入门到精通》可供各类autocad绘图培训班作为教材使用，也可作为工程技术人员、高校师生及计算机爱好者的自学用书。 目录 《autocad 2012中文版从入门到精通》 第1章autocad绘图环境及基本操作001 1.1 与本书配套的网络资源002 1.1.1 天天课堂网站介绍002 1.1.2 autocad版块内容介绍003 1.2 了解用户界面及学习基本操作004 1.2.1 autocad用户界面004 1.2.2 用autocad绘图的基本过程007 1.2.3 切换工作空间011 1.2.4 调用命令012 1.2.5 选择对象的常用方法013 1.2.6 删除对象015 1.2.7 撤销和重复命令015 1.2.8 取消已执行的操作015 1.2.9 快速缩放及移动图形015 1.2.10 利用矩形窗口放大视图及返回上一次的显示016 1.2.11 将图形全部显示在窗口中017 1.2.12 设定绘图区域的大小017 .1.2.13 预览打开的文件及在文件间切换019 1.2.14 在当前文件的模型空间及图纸空间切换019 1.2.15 上机练习——布置用户界面及设定绘图区域大小019 1.3 图形文件管理021 1.3.1 新建、打开及保存图形文件021 1.3.2 输入其他格式文件023
教育部教育管理信息中心 第三届全国ITAT 教育工程就业技能大赛预赛试题 （考试科目： AutoCAD 2007机械设计） 考试时间：120分钟 一、单选题 （60题 每题1分 共60分） 1. 中止命令时可以按________键；确定执行命令时可以按________键。 A ：空格键、Enter 键 B ：End 键、空格键 C ：Esc 键、Enter 键 D ：End 键、Esc 键 【知识点：键盘操作键 编号：0104】 2. 以“无样板打开—公制”方式创建文件，其默认绘图单位及单位精度是________和________。 A ：m 和0.0 B ：cm 和0.00 C ：英寸和0.000 D ：mm 和0.0000 【知识点：单位及精度 编号：0305】 3. AutoCAD 图形文件扩展名为________，样板文件扩展名为________。 A ：*.dwg 、*.dwt B ：*.dwg 、*.dxf C ：*.dwt 、*.dws D ：*.dxf 、*.dwt 【知识点：图形文件 编号：0102】 4. T 与DT 分别代表________和________命令。 号：_________________ 身份证号： 姓名：
A：单行文字、多行文字 B：多行文字、单行文字 C：引线文字、多行文字 D：文字样式、单行文字 【知识点：单行与多行文字编号：0701】 5.在三点定义UCS时，其中第三点表示________。 A：坐标系原点 B：X轴正方向 C：Y轴正方向 D：Z轴正方向 【知识点：UCS 编号：0502】 6.在绘制正等轴测图时，按下________键可以切换等轴测平面内。 A：F2 B：F5 C：Ctrl+1 D：Crtl+2 【知识点：正等轴测图编号：0606】 7.在下列图形中，夹点数最多的是________。 A：一条直线 B：一条多线 C：一段多段线 D：椭圆弧 【知识点：夹点编号：0404】 8.若定位距离某点25个单位、角度为45的位置点，需要输入 ________。 A：25,45 B：@25,45 C：@25<45 D：@45<25 【知识点：极坐标编号：0301】 9.如果在0图层上创建的图块被插入到其他图层上，那么图块颜色、线
AutoCAD 从入门到精通 AutoCAD从入门到精通2017-3-3周五 1、装上AUTOCAD，看到和以前不一样的界面。 CAD 有多个工作空间，当看到不是自己平时的工作环境，可以在CAD界面右下角的齿轮按键，切换工作空间，选择CAD经典模式即可。 2、cad点击保存或另存为时软件卡死的解决办法。 在电脑左下角选择“开始”按钮，点击“运行”（快捷键win+R），在输入框中输入“regedit”，按回车。找到以下目录“HKEY_CURRENT_USER\Software\Autodesk\AutoCAD\R 16.2\ACAD-4001:804\FileNavExtensions” （中间数字部分因软件版本和注册信息而有所不同），在右侧找到FTPsites,并删除。重启软件就好了。 3、cad安装不上，cad注册表清理，最快的解决方法。 打开电脑左下角开始，运行，输入“regedit”确认运行，打开注册表，先找到文件夹“HKEY_LOCAL_MACHINE”打开找到文件夹“SOFTWARE”再打开找到文件夹“Autodesk”再打开找到文件夹“AutoCAD”然后删除这个文件夹。再找到“HKEY_CURRENT_USER”打开找到文件夹“Soft ware”再打开找到文件夹“Autodesk”再打开找到“AutoCAD”然后删除这个文件夹。找到“HKEY_LOCAL_MACHINE”打开找到文件夹
“SOFTWARE”再打开找到文件夹“Classes”再打开然后往下拉，一直向下拉，这个里面文件夹确实有点多，要有耐心，一直找到文件夹“Installer”再打开找到文件夹“products”再次打开- -。。。。。在这个文件夹里面找到文件夹 “7D2F3875100xxxx.....”。有可能不是一个，不管几个只要是这几个数字开头的文件夹一律删除（xxxx代表后面那些不知道有几个的数字）。关闭注册表。清理完毕，可以重装。 4、CAD的对象捕捉在那里设设置。在绘图区下面有状态栏，把光标移到上面，可以找到对象捕捉的图标，在此图标上右键，设置，可以对对象捕捉进行设置。 5、CAD操作不响应。解决方法：（电脑左下角）开始/运行，输入regedit，回车。打开后找以下路径： HKEY_CURRENT_USER\Software\Autodesk\Autocd\R18. 0\ACAD-8001:804\FileNavExtensions(中间的数字可能各 电脑有不同)，在右侧找到FTPSites，并删掉。右侧找到ACPROJECT删掉。 6、如何在绘图区显示多个选项卡，方便切换？ 解决方法：点菜单工具--选项—显示，在窗口元素中勾上显示文件选项卡。 7、CAD打开没有菜单了，怎么办？ 解决方法：在命令行输入MENU，回车，在弹出的对话框中，选择acad.cuix,打开即可。或重置下也可以。
教育部教育管理信息中心 第三届全国ITAT 教育工程就业技能大赛预赛试题 （考试科目： AutoCAD 2007机械设计） 考试时间：120分钟 题号 一 二 总分 得分 一、单选题 （60题 每题1分 共60分） 1. 中止命令时可以按_______键；确定执行命令时可以按________键。 A ：空格键、Enter 键B ：End 键、空格键C ：Esc 键、Enter 键D ：End 键、Esc 键 2. 以“无样板打开—公制”方式创建文件，其默认绘图单位及单位精度是_______和________。 A ：m 和0.0 B ：cm 和0.00 C ：英寸和0.000 D ：mm 和0.0000 3. AutoCAD 图形文件扩展名为_____，样板文件扩展名为________。 A ：*.dwg 、*.dwt B ：*.dwg 、*.dxf C ：*.dwt 、*.dws D ：*.dxf 、*.dwt 4. T 与DT 分别代表_______和________命令。 A ：单行文字、多行文字B ：多行文字、单行文字C ：引线文字、多行文字 D ：文字样式、单行文字 5. 在三点定义UCS 时，其中第三点表示______。 A ：坐标系原点B ：X 轴正方向C ：Y 轴正方向D ：Z 轴正方向 6. 在绘制正等轴测图时，按下_____键可以切换等轴测平面内。 A ：F2 B ：F5 C ：Ctrl+1 D ：Crtl+2 7. 在下列图形中，夹点数最多的是______。 A ：一条直线 B ：一条多线 C ：一段多段线 D ：椭圆弧 8. 若定位距离某点25个单位、角度为45的位置点，需要输入______。 A ：25,45 B ：@25,45 C ：@25<45 D ：@45<25 9. 如果在0图层上创建的图块被插入到其他图层上，那么图块颜色、线型等特 准考证号：_________________ 身份证号： 姓名：
工程识图与CAD学习心得 工程识图与CAD学习心得 cad学习心得体会 在经过一个学期的学习autocad的这段时间里，我对cad的应用有一个较全面的了解， 同时也掌握了cad制图的一些方法与技巧，下面就个人绘图的心得谈谈。 一、画图的基本常识 比方说画一个圆，你首先得知道画圆的图标在哪里，或是快捷键是什么，这是绘图前需 了解的。所以刚入门时候我就尝试逐个的试一试，了解一下绘图的基本命令。 二、掌握快捷命令、提高绘图速度在熟悉了每个图标后，对一些常用或不常用的的命令应掌握其快捷键，前期可能有点慢， 但你用一段时间后，绘图的速度就会显著的提高。 三、对各种参数进行设置、提高绘图的水平与质量掌握了画图的基本方法，这还不够，因为同一幅图可能形式一样，但图层设置（后面详述）和色彩的搭配与线型的设置不同，给人的感觉与打印出来的效果是截然不同的。所以接 下来该掌握的首先是图层的设置，线型、文字及标注样式的设置，怎样设置能使图形在cad 上看起来好看，打印出来质量高，这需要反复的画，然后打印出来，
不断的总结经验。 四、养成绘图的良好习惯当我掌握基本的绘图命令后，老师就常常强调应该在以后的绘图过程当中就应养成良好 的习惯，这对提前绘图速度与绘图的质量非常关键、同时也利于我们的图能很好的拿来与人 交流，特别是对需要一个团队协作才能完成的图显得尤为重要。autiocad的绘图基本如同以下步骤： 1、绘图前先建好图层在此就不对图层作解释了，在画图之前，首先把基本的图层设置好（包括颜色、线型、 线粗的设置），如轮廓线、标注、文字可分别建立相应的图层，其它图层刚根据需要设置。 2、建好图层后，设置基本的文字与标注样式文字与标注样式的设置一是方便绘图，二是便于以后修改。标注样式也可等图画好后在 标注前设置，文字样式最好设成宋体或仿宋，这样便于在不同的机子上打开能保证文字正确 显示。 3、线型的挡配（包括颜色、粗细、形式）一幅图假如线一样粗，打印出来就没有层次感，让人看了费神。如轮廓线可设为0.35 或0.4或0.45，标注可设为0.15，这样才能较好的把轮廓与标注区分开来。我自己总结的经验和方法： 1、循序渐进 整个学习过程应采用循序渐进的方式，先了解计算机绘图的基本知
学习笔记 《AutoCAD2010从入门到精通——清华大学出版社》 第一章AutoCAD预备知识 工作空间：即工作界面的显示。切换工作空间的方法是单击状态栏右下方的切换工作空间按钮，在弹出的菜单中选择需要的工作空间。 模型空间和布局空间：是两种不同的工作空间，在绘图区左下方有切换按钮。前者为默认的绘图空间，而且是无限大的。后者为图纸布局样式的空间，可以添加标题，指定图纸大小等等。布局空间可以新建多个。右击任意一个按钮，从弹出菜单中即可创建新的布局空间。 设置图形界限：可以限制绘图区域的大小，相当于人工绘图时选择图纸纸张大小。 设置方法：（以设置A3纸张为例）输入limits+空格——输入0,0+空格 （左下角点）——输入420,297+空格（右上角点） 【注意】只有打开图形界限功能才能使绘图只能在设置范围内绘制。打开该功能的方法是：输入右上角坐标按空格之后再次按空格，输入“ON”再按空格或回车键。 图形单位与精度设置:UN（unit） 第二章 AutoCAD基本操作 命令的调用：一般是在命令行直接输入命令的快捷键，按空格确认命令。 命令的结束：ESC键表示退出当前正在执行的命令，Enter键表示确认当前正在执行的命令并结束。 恢复上一步删除的图形：OOPS 直角坐标格式为（X,Y）,J极坐标的格式为（距离<角度）。 保存命令：SAVE 另存为命令：SAVEAS 加密文件：再打开的另存为对话框中单击工具，在下级菜单中选择安全选项，输入密码并确认就可以对文件加密。 缩放命令：Z（zoom）比较常用的就是以下几个： （1）Z+空格---选择对角点 鼠标拉出的框与对象的视图比例和位置关系即对象被缩放后在图纸中的显示比例和位置。拉出的框就相当于图纸。 （2）Z+空格+A+空格 在图纸范围内完全显示图形，而且显示的位置就是所有图形在图纸中的位置。当图形超出图纸边界则不能被显示。 （3）Z+空格+E+空格 以最大视图的形式显示在当前窗口。而不是图纸上相应的位置。 （4）Z+空格+O+空格---单击选择要被缩放的对象+空格 被选择的对象将以最大化显示在窗口。 平移命令：P（pan） 分为实时平移和定点平移，主要用前者。当鼠标变成手状时在屏幕拖动即可。
AutoCAD建筑设计 考试时间：100分钟 一、单选题（60题每题1分共60分） 1.在一套完整的建筑工程图纸集中应该包括以下类别：建筑平面图、建筑立面 图、建筑剖面图和（）。 A：建筑结构图 B：建筑截面图 C：建筑详图 D：建筑给排水图 【知识点：操作界面与工作空间编号：1.1】 2.通常使用三视图来表达建筑构件的实际形态，三视图遵循的投影规律是 （）。 A：长对正，高相等，宽平齐 B：长相等，高平齐，宽对正 C：长平齐，高对正，宽相等 D：长对正，高平齐，宽相等 【知识点：操作界面与工作空间编号：1.1】 3.在其他命令执行的过程中可以随时输入执行的命令称为（）。 A：编辑命令 B：执行命令 C：透明命令 D：绘图命令 【知识点：命令的调用特点编号：1.2】 4.使用publish命令发布建筑工程图纸到DWF文件时，如果文件中不包含图层 和块的信息，需要在“发布选项…”中的（）里设置。 A：常规DWF选项 B：DWF信息选项
C：DWF数据选项 D：DWF文件选项 【知识点：图形的相关操作编号：1.3】 5.下列选项中，与快速保存“QSAVE”命令作用相同的是（）。 A：下拉菜单【文件】／【保存（Ｓ）】 B：下拉菜单【文件】／【另存为（Ａ）…】 C：命令行输入“SAVE” D：命令行输入“SAVE AS” 【知识点：相关操作键编号：1.4】 6.下列有关AutoCAD中打开图形的方式描述错误的是（）。 A：执行【文件】下拉菜单的【打开】选项 B：将选定的图形文件从“设计中心”的“内容区”中拖放到绘图区以外的任何位置 C：将选定的图形文件从“设计中心”的“内容区”中拖放到另一图形文件D：在WINDOWS资源管理器中用鼠标左键双击选中的图形文件 【知识点：图形相关操作编号：1.3】 7.下列有关AutoCAD中用户坐标系与世界坐标系的描述正确的是（）。 A：用户坐标系与世界坐标系两者都是固定的 B：用户坐标系固定，世界坐标系不固定 C：用户坐标系不固定，世界坐标系固定 D：用户坐标系与世界坐标系两者都不固定 【知识点：绝对点的坐标输入编号：2.1】 8.使用Line命令绘制一个边长为100的正方形，需要输入的坐标是（）。 A：0,0；0,100；100,100；100,0；-100,-100 B：任意；@0,100；@100,0；@0,-100；@-100,0 C：0,0；@0,100；@100,0；@0,-100；@-100,0 D：0,0；0,-100；100,100；-100,0；-100,-100 【知识点：相对点的坐标输入编号：2.2】 9.在绘图时，如果要想将屏幕上的某一个点作为最近一个起点的参照点来作 图，需要首先在命令行输入（）。 A：FROM
CAD绘图技巧与建筑识图 入门级

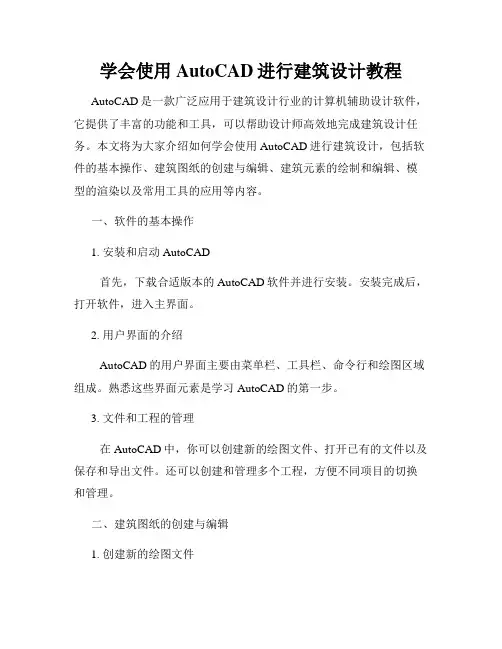

一、CAD基础知识 二、宿舍楼平面图 三、宿舍楼立面图 四、宿舍楼剖面图 五、建筑行业就业形势论文 第一节AutoCAD的基础知识 CAD是Computer Adide Deignde简称（计算机辅助设计） CAD对我们建筑行业的人来说是非常重要的工具好比我们日常生活中吃饭用的筷子，不管以后是从事设计还是施工、监理等等都要用到CAD。事实论事我们以后进入社会的从事设计的人不会很多，大多数都要从施工做起，要想做好一个好的施工人员识图是必备的能力也是最基本的能力，对于我们刚刚接触建筑行业的人员，只有通过不短的画图联系才能掌握好识图的要领，可能一个施工员不是很会画图纸，但一个会画图纸的施工员必定是一个好的施工员，施工员在工地上是知道施工的人员，这就要求施工员掌握图纸上的每一个细节，建筑CAD就是绘制各种建筑图纸的（建筑施工图、结构施工图、水电施工图等等）所以CAD 应该是我们每一个专业人士应该掌握的技能。 一、安装要求： 为了给CAD一个优越的工作环境。用户的计算机，应采用高档的CPU（最低512的如pentiun133以上的处理器如果性能太低CAD将运行缓慢影响绘图速度，其优越性无法体现CAD安装的时候提供了一个很好的安装向导，可以按照安装向导的操作提示逐步进行安装。 提示：1安装完成后一定要重启计算机才能是配置生效 2拷贝资料是一定要安装程序快捷方式没用一默认般在C盘 3CAD2006的安装序列号：191-75444444（有注册机） CAD2007的安装序列号111-11111111
二CAD的界面组成 三、CAD的基本操作 1灵活的使用鼠标对提高绘图速度和绘图质量有着至关重要的作用，当鼠标在垫板上动时，鼠标的光标会在屏幕上不断的移动，光标所在屏幕上的位置不同，起形状也不同，所代表的含义也就不同，下面是各种光标形状所表示的含义： 光标形状含义光标形状含义 选择目标垂直移动 正常选择水平移动 正常绘图形状上右下移动 输入状态上左下移动 等待符号输入文本符号 应用程序启动任意平移
第七届全国信息技术应用水平大赛预赛试题 二维CAD建筑设计 一、单选题（60题，1分/题，共60分） [1 ]、将如图所示的夹点B编辑到点C,应执行的操作是（）。 100 【答案】B 【分数】1分 【选项】 A、打开动态输入DYN，不用设置极轴 B、打开动态输入DYN，设置极轴增量角36° C、打开动态输入DYN，设置极轴增量角144° D、不打开动态输入DYN，设置极轴增量角36°，附加角144° [2]、建筑立面图上注明的标高是（） 【答案】B 【分数】1分 【选项】 A、绝对标高 B、相对标高 C、绝对标高和相对标高 D、要看图纸上的说明 [3 ]、普通钢筋混凝土结构用钢的主要品种是（）。 【答案】A 【分数】1分 【选项】
A .热轧钢筋 B ?热处理钢筋 C ?钢丝 D .钢绞线 [4] 、如果是在0层上定义外部图块，且所有特性均设置为“随层”【答案】B 【分数】1分 【选项】 A、图块的对象特性与图块定义时一致 B、继承该文件中当前层的特性 C、继承该文件中0层的特性 D、继承该文件中Byblock的特性 [5] 、在钢筋混凝土梁中，箍筋的主要作用是（）。 【答案】D 【分数】1分 【选项】 A .承受由于弯矩作用而产生的拉力 B .承受由于弯矩作用而产生的压力 C ?承受因混凝土收缩和温度变化产生的压力 D .承受剪力 ⑹、某实行建筑高度控制区内房层，室外地面标高为-0.300m 19.100m ，突出屋面的水箱间顶面为该建筑的最高点，其标高为 【答案】D 【分数】1分 【选项】 A. 18.300 B. 19.100 C. 19.400，则插入到一个文件中时，图块对象特性（） ，屋面面层标高为18.00m ，女儿墙顶点标高为21.300m ，该房屋的建筑高度是（）m。
AutoCAD 2013园林景观设计实战从入门到精通视频教程 AutoCAD2013园林景观设计实战从入门到精通视频教程为“从入门到精通”系列中的一本。全书共14章，第1~5章主要讲解了建筑园林景观设计的基础知识，包括AutoCAD2013绘图基础与控制，AutoCAD图形的绘制与编辑，图形的尺寸、文字标注与表格，使用块、外部参照和设计中心等;第6~11章主要讲解了园林景观元素的设计方法，包括园林建筑，园林小品，园林水景图，园林植物，园林道路，园林大门围墙的绘制等;第12~14章为综合实例篇，通过住宅小区园林绿化景观，办公楼园林景观，城市中心广场景观等施工图设计与绘制，综合讲解了不同特色、不同类型的园林设计思路和施工图的绘制技巧。 AutoCAD2013园林景观设计实战从入门到精通视频教程目录 AutoCAD基础知识篇 第1章AutoCAD 2013基础入门 实例001 AutoCAD 2013工作空间的切换 实例002 初识AutoCAD 2013 实例003 AutoCAD 2013绘图方法的使用 实例004 设置绘图环境 实例005 设置系统运行环境 实例006 使用坐标系 实例007 图形的显示与控制 实例008 图层的规划与管理 实例009 设置绘制辅助功能 实例010 参数化约束设计 第2章二维图形的绘制
实例012 绘制构造线 AutoCAD基础知识篇 第1章AutoCAD 2013基础入门 实例001 AutoCAD 2013工作空间的切换实例002 初识AutoCAD 2013 实例003 AutoCAD 2013绘图方法的使用实例004 设置绘图环境 实例005 设置系统运行环境 实例006 使用坐标系 实例007 图形的显示与控制 实例008 图层的规划与管理 实例009 设置绘制辅助功能 实例010 参数化约束设计 第2章二维图形的绘制 实例011 绘制直线 实例012 绘制构造线 实例013 绘制多段线 实例014 绘制圆及圆弧 实例015 绘制矩形 实例016 绘制正多边形 实例017 绘制单点
XXXXXXXX 大学《建筑CAD 》课程论文 如何应用AutoCAD绘制建筑施工图 学号：XXXX 姓名：XXXXX 完成时间：XXXXX
使用AutoCAD绘制建筑施工图的技巧 摘要： CAD覆盖的工作领域不断地扩大，已在工程设计中承担着不可替代的重要作用。想要学 好它必须通过在学习班中系统的学习，对教材的理解，并与同学及CAD能手交流，及时请教 各种问题，节约学习的时间。CAD软件绘图能真正做到方便、整洁、清洁、轻松。总结学习 中应注意的事项，首先应该熟悉AutoCAD的工作界面。如果你对一个软件的工作界面不熟悉, 那就无从谈起怎样去熟习使用该软件了。在熟悉工作界面环境的基础上加以运用各种命令，是画好一张图的最起码的要求。绘图要养成一种良好的作图习惯，培养一套自己实用的绘图程序和技巧。总结一些建筑绘图的快捷方法，以使自己的绘图速度加速，并通过大量绘图来练习基本操作命令。只有长时间的锻炼，才能够熟能生巧。 关键词：CAD技巧应用快捷命令其他命令
总结： 参考文献： 摘要： 一、学习应注意的事项 二、基本要求 目录 2 . 4... .5... 2.1 需要掌握的重点命令（快捷命令） 5.. 2.2 常用功能键 .5... 2. 3 常用快捷键 .5... 2. 4 其他命令 .7. 三、使用 AutoCAD 软件应注意的事项 .8. .1.0.. 1..0.
CAD即计算机辅助设计与制图，是指运用计算机系统辅助一项设计的建立、 绘制、修改、分析或优化的过程。随着CAD技术的不断发展,其覆盖的工作领域 也不断地扩大,如工程设计CAD项目的管理、初步设计、分析计算、绘制工程、三维动态、统计优化等。通过多年的设计实践CAD技术以简单、快捷、存储方便、精确、功能强大等优点已在工程设计中承担着不可替代的重要作用。许多工程都应用了计算机进行辅助设计和辅助绘图，用CAD绘图可以一只鼠标做你想做的 任何事情。它有统一的线型库、字体库，图面整洁统一。CAD软件所提供的UNDO 功能让你不必担心画错，它可以使你返回到你画错之前的那一步。你可以在电脑系统后台运行一些音乐播放软件，一边听音乐一边工作。CAD 软件绘图真正做到方便、整洁、清洁、轻松。CAD技术作为成熟的普及技术已在企业中广泛应用, 并已成为企业的现实生产力。 通过CAD设计学习，下面就AutoCAD绘制建筑施工图入门小技巧进行简单探讨。 找一个有实力的专业AutoCAD补习班或训练中心。找对合适的教材是非常重 要的。多认识AutoCAD高手：也许你的四周就有AutoCAD熟练用户，甚至是AutoCAD高手，我们就要主动去结识请教, 并且保持沟通与联系，以备不时之需！ 也许他们轻轻一出手，就能解决你的苦恼，甚至让你的功力大增，减少摸索的时 间。 、学习应注意的事项 不要闭门造车，多看、多学、多充电，才不会成为“井底之蛙”。广结善缘， 多认识一些AutoCAD高手，找到高手当*山，才能缩短自己的学习摸索时间。如果能适时地解决各种疑难杂症，则整个学习将更顺畅，实力将更上一层楼。古人云：“老师领入门修行在自身”，学习贵在坚持，不能“三天打鱼，二天晒网”，只有长时间的锻炼，才能够熟能生巧。
请https://www.doczj.com/doc/489654369.html,/list.aspx?cid=277 AutoCAD2009施工图教程 第一课：原建筑结构图 1、什么是CAD施工图 1-2、绘图前的设置 在格式工具栏里面：单位，后面是0. 200号的是立面图说明，140：室内标注。120：立面说明。设置字体。 大标注：用在1:50大尺寸得标注，中标注：是用在1:50图纸里面的细节标注，小标注是用在1:30里面的立面图纸的标注。 在标注工具栏里面的标注样式新建： 1-3、CAD样板文件的建立
大标注：箭头60，文字120，超出尺寸线20。中标注：40、100、20.小标注：20,80,10最后 建成样板文件。 1-4、绘制墙体A 1、用中心线和多线画。 2、直线绘制轮廓。然后用偏移O和倒角命令F。DLI标注快捷键。删除快捷键E。 1-6、绘制剪力墙 要填充图案。 1-7、绘制窗户和阳台 飘窗：就是突出墙体外的窗户。
F8取消正交，CO,复制。ARC圆弧。 1-8、绘制横梁 黄色的是梁。 MA特种匹配，画一样颜色线性得线。像是格式刷。 1-9、绘制管道
管道：排污，排水，空气。排污管是110，排水管50。绘制管道，地漏。画圆。R55。H填充。 1-10、绘制其它 绘制空调口。排烟管。，消防箱。 1-11、添加图纸框 图纸框得绘制，画出A4纸大小，然后缩放命令，绘制1:50的图框。这个是比较大的绘图尺寸。 第二课：拆墙、砌墙图 2-1、绘制砌墙部分2009-01-14 289194 平面方案确定之后才能绘制。 2-2、绘制拆墙部分及标注 第三课：平面布置图 3-1、什么是做方案：草图——方案——修改——确立平面图——根据平面图规划结构——墙体拆除之类。3-2、绘制客厅：下载图库，复制就可以。
AutoCAD与建筑设计 CAD技术在建筑设计等行业的广泛应用，已成为人们熟悉的并推动社会发展的新技术。与同类的绘图软件产品相比较，Autodesk系列软件在CAD技术领域是遥遥领先的，而AutoCAD绘图软件又是其中的旗舰，其市场占有量随着微型计算机的迅猛发展而在同类软件中独领风骚。 1．AutoCAD在建筑设计中的突出特点 自从AutoCAD软件的第一个版本诞生以来，先后经历了十多次版本的升级换代，至今已发展到AutoCAD 2012。它集二维绘图、三维建模、数据库管理、渲染着色和互联网功能于一体，将AutoCAD软件的应用推向了高潮。作为一款完整的计算机绘图及设计软件，其精确的数据运算处理能力和高效的图形处理能力，已广泛地渗透到几乎所有的图形设计领域。 建筑设计作为创造性很强的工作，它的最终成果将以图纸的形式非常形象、直观地表达出来。AutoCAD软件经过不断的版本更新，在建筑设计等领域的应用也更为广泛，主要有以下突出特点。 ●缩短设计周期，提高图纸质量和设计效益 AutoCAD软件系统不仅提高了图纸质量和出图效率，同时也降低了设计费用，这样能较好地适应市场瞬息万变的需求。 与其他计算机设计软件相比，AutoCAD软件在实现与用户之间的交流方面有着独特的方式。常用计算机设计软件在很大程度上都是通过“对话框”这一特殊形式与用户进行交流的，而AutoCAD除此之外，还有另外一种方式，即“命令行”。用户可以在命令行的操作提示下，一步步地完成相应的操作，这是AutoCAD软件有别于其他软件的最大特点。 ●产生直观生动的建筑空间效果 AutoCAD在建筑设计上最出风头的就是三维模型、建筑渲染图、建筑动画和虚拟现实等视觉模拟工具。 ●促进新型设计模式的产生 虽然在设计工作中，“人”依然是最主要的因素，但AutoCAD技术的出现和发展势必会影响人的设计思维和方法。这方面的工作虽然还不是很成熟，但许多建筑师已开始运用AutoCAD技术进行这方面的尝试工作。 2．AutoCAD在建筑设计中的应用 作为通用绘图软件的AutoCAD虽然不是建筑设计专业软件，但其强大的绘图功能和日趋标准化发展的进程，已逐步影响着建筑设计人员的工作方法和设计理念。作为学习建筑CAD应用技术的软件基础，AutoCAD在建筑设计中的应用主要体现下以下几个方面： ●二维建筑图形绘制和管理
AutoCAD 经验与技巧 绘图 问：开始绘图要做哪些准备？ 答：磨刀不误砍柴工。计算机绘图跟手工画图一样，也要做些必要的准备。如设置图层、线型、标注样式、目标捕捉、单位格式、图形界限等。很多重复性的工作则可以在模板图如ACAD.DWT中预先做好，开始新图拿来就能用。 问：在AutoCAD中采用什么比例绘图好？ 答：最好使用1∶1比例画，输出比例可以随便调整。画图比例和输出比例是两个概念，输出时使用“输出1单位=绘图500单位”就是按1/500比例输出，若“输出10单位=绘图1单位”就是放大10倍输出。用1∶1比例画图好处很多。第一、容易发现错误，由于按实际尺寸画图，很容易发现尺寸设置不合理的地方。第二、标注尺寸非常方便，尺寸数字是多少，软件自己测量，万一画错了，一看尺寸数字就发现了（当然，软件也能够设置尺寸标注比例，但总得多费工夫）。第三、在各个图之间复制局部图形或者使用块时，由于都是1∶1比例，调整块尺寸方便。第四、由零件图拼成装配图或由装配图拆画零件图时非常方便。第五、用不着进行烦琐的比例缩小和放大计算，提高工作效率，防止出现换算过程中可能出现的差错。 问：图层有什么用处？ 答：合理利用图层，可以事半功倍。一开始画图，就预先设置一些基本层。每层有自己的专门用途，这样做的好处是：只须画出一份图形文件，就可以组合出许多需要的图纸，需要修改时也可针对图层进行。 问：命令别名是怎么回事？ 答：为便于输入命令，省得记忆英文全名，可以用命令别名（ALIAS）来代替命令。如输入C就相当于输入了CIRCLE命令，L相当于LINE命令。命令别名可以大大加快命令的输入速度，提高绘图效率。老手一般都是左手敲命令，右手点鼠标。 命令别名在ACAD.PGP文件中设置，用任何文本编辑器均可编辑该文件。AutoCAD提供了修改命令别名的工具ALIASEDIT，以对话框的方式交互编辑别名。 问：绘图前，绘图界限（LIMITS）一定要设好吗？ 答：画新图最好按国标图幅设置图界。图形界限好比图纸的幅面，画图时就在图界内，一目了然。按图界绘的图打印很方便，还可实现自动成批出图。当然，有人习惯在一个图形文件中绘制多张图，这样设置图界就没有太大的意义了。 问：尺寸标注后，图形中有时出现一些小的白点，却无法删除，为什么？ 答：AutoCAD在标注尺寸时，自动生成一DEFPOINTS层，保存有关标注点的位置等信息，
CAD技巧120个绝对实用！ 1.【CTrl+N无效时之解决办法】 众所周知CTRL+N是新建命令 但有时候CTRL+N则出现选择面板v4Q7X5P9D" 这时只需到OP选项里调下设置 操作： OP（选项）------系统-------右侧有一个启动（A显示启动对话框B不显示启动对话框）P*I-N) 选择A则新建命令有效，反则无效 2.【Ctrl键无效之解决办法】CA 有时我们会碰到这样的问题w8w5U"O3_3f:T/ 比如CTRL+C（复制），，CTRL+V（粘贴）CTRL+A（全选）等一系列和CTRL键有关的命令都会失效 这时你只需到OP选项里调一下w7?6d+K9 操作：OP（选项）-----用户系统配置------WINDOWS标准加速键（打上勾） 标准加速键打上勾后，和CTRL键有关的命令则有效，反之失灵 ~!H8^9N#Q4 E.y:x5 3.【填充无效时之解决办法】J7}8V,h0j' 有的时候填充时会填充不出来 除了系统变量需要考虑外U$u-}2m-a'@'e%j6h; 还需要去OP选项里检查一下{:I)d%P4a9o*b!m) D. OP---------显示-----------应用实体填充（打上勾） 4.【加选无效时之解决办法】a:e3x9q#x, 正确的设置应该是可以连续选择多个物体 但有的时候，连续选择物体会失效，只能选择最后一次所选中的物体E"O)l6i7m,l2p3 这时可以如下解决(https://www.doczj.com/doc/489654369.html,) 进入OP（选项）---------选择-----------SHIFT键添加到选择集（把勾去掉） 用SHIFT键添加到选择集“去掉勾”后则加选有效 反之加选无效 命令：PICKADD值：0/1 _:[%V3u8m9 5.【CAD命令三键还原】
教育部教育管理信息中心 第四届全国ITAT 教育工程就业技能大赛预赛试题 （考试科目： AutoCAD 2007机械设计） 考试时间：120分钟 一、单选题 （60题 每题1分 共60分） 1. 下列有关三视图与物体的方位关系的描述正确的是________。 Ａ：主视图反映物体的左、右、前、后 Ｂ：左视图反映物体的上、下、前、后 Ｃ：俯视图反映物体的上、下、左、右 Ｄ：上述说法都不正确 【知识点：三视图与物体的方位关系 编号：0902】 2. 基于“acadiso.dwt ”样板新建的绘图文件，下列有关说法正确的是________。 A ：新文件单位为mm 、精度为0.00 B ：新文件单位为英制、精度为0.0000 C ：新文件默认打印样式表为“颜色相关打印样式” D ：新文件默认文字高度为0.2 【知识点：文件基本操作 编号：0102】 3. 不能在【图层特性管理器】对话框中进行设置的是________。 A ：线型 B ：颜色 C ：打印样式 D ：打印空间 【知识点：图层 编号：0603】 4. 下列选项中不属于辅助视图的是________。 Ａ：向视图 Ｂ：后视图 准考证号：_________________ 身份证号： 姓名：
- 2 - Ｃ：斜视图 Ｄ：局部视图 【知识点：辅助视图编号：0904】 5.在使用“内接于圆”方式绘制正多边形时，需要输入________。 A：外接圆半径 B：外切圆半径 C：内接圆半径 D：内切圆半径 【知识点：正多边形编号：0205】 6.如果将图（a）中的圆弧编辑为图（b）中的状态，则需要使用【Lengthen】命 令中的________选项功能。 A：增量 B：百分数 C：全部 D：动态 【知识点：拉长编号：0403】 7.下列说法错误的是________。 A ：在按钮上单击左键，可以激活【窗口缩放】功能 B ：在按钮上单击左键，可以展开下垂的【缩放】工具栏 C ：在按钮上单击右键，可以展开隐含工具栏菜单 D ：在按钮上按住左键不放，可以展开下垂的【缩放】工具栏 【知识点：用户界面及其操作编号：0101】 8.下列有关断面图的描述错误的是________。 Ａ：移出断面图的轮廓线规定画成粗实线 Ｂ：当剖切面通过回转面形成圆孔结构时，应按剖视画法，画成封闭的 Ｃ：当剖切面通过非圆孔结构，导致断面图完全分离时，应按剖视画法，但是需要使用波浪线封闭
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！ == 本文为word格式，下载后可方便编辑和修改！ == 学习建筑识图与制图(cad)的总结 篇一：学习CAD制图心得体会 cad学习心得体会 在经过一个学期的学习auto cad的这段时间里，我对cad的应用有一个较全面的了解， 同时也掌握了cad制图的一些方法与技巧，下面就个人绘图的心得谈谈。 一、画图的基本常识 比方说画一个圆，你首先得知道画圆的图标在哪里，或是快捷键是什么，这是绘图前需 了解的。所以刚入门时候我就尝试逐个的试一试，了解一下绘图的基本命令。 二、掌握快捷命令、提高绘图速度在熟悉了每个图标后，对一些常用或不常用的的命令应掌握其快捷键，前期可能有点慢， 但你用一段时间后，绘图的速度就会显著的提高。 三、对各种参数进行设置、提高绘图的水平与质量掌握了画图的基本方法，这还不够，因为同一幅图可能形式一样，但图层设置（后面详 述）和色彩的搭配与线型的设置不同，给人的感觉与打印出来的效果是截然不同的。所以接 下来该掌握的首先是图层的设置，线型、文字及标注样式的设置，怎样设置能使图形在cad 上看起来好看，打印出来质量高，这需要反复的画，然后打印出来，不断的总结经验。 四、养成绘图的良好习惯当我掌握基本的绘图命令后，老师就常常强调应该在以后的绘图过程当中就应养成良好
的习惯，这对提前绘图速度与绘图的质量非常关键、同时也利于我们的图能很好的拿来与人 交流，特别是对需要一个团队协作才能完成的图显得尤为重要。autio cad的绘图基本如同以下步骤： 1、绘图前先建好图层在此就不对图层作解释了，在画图之前，首先把基本的图层设置好（包括颜色、线型、 线粗的设置），如轮廓线、标注、文字可分别建立相应的图层，其它图层刚根据需要设置。 2、建好图层后，设置基本的文字与标注样式文字与标注样式的设置一是方便绘图，二是便于以后修改。标注样式也可等图画好后在 标注前设置，文字样式最好设成宋体或仿宋，这样便于在不同的机子上打开能保证文字正确 显示。 3、线型的挡配（包括颜色、粗细、形式）一幅图假如线一样粗，打印出来就没有层次感，让人看了费神。如轮廓线可设为0.35 或0.4或0.45，标注可设为0.15，这样才能较好的把轮廓与标注区分开来。我自己总结的经验和方法： 1、循序渐进 整个学习过程应采用循序渐进的方式，先了解计算机绘图的基本知识，如相对直角坐标 和相对极坐标等，使自己能由浅入深，由简到繁地掌握autocad的使用技术。 2、学以致用 在学习autocad时始终要与实际应用相结合，不要把主要精力花费在各个命令孤立地学 习上；要把学以致用的原则贯穿整个学习过程，以使自己对绘图命令有深刻和形象的理解， 有利于培养自己应用autocad独立完成绘图的能力。 3、熟能生巧
CAD零基础教程入门到精通 AutoCAD是建筑设计师每日必备的，通过这个小小的软件就能大开脑洞, 一张张高端的CAD图纸，不得不值得敬佩。 迅捷 CAD编辑器 迅捷于歸田则Gta式刘祁為Bfi咋王要內DWE DXF等立 舛略「出乐闰删匚MU& 可是对于我们这些CAD小白，那么学习CAD一定很难，完全看不懂。光靠自己琢磨也是不行的，没有专业的学习方法，很难有所成就。接下来教你学习CAD即使你是零基础，也能让你从入门到精通具体步骤如下： 1.首先都是打开百度或者其他浏览器，然后搜索迅捷CAD,找到官网，然后点击进入网址； CAU CA：.专业CAD二维三左制耋菟舛.3D云直書墨益井漏丁藍 绘制出
加0長一殴SR 预先的GAD制圏取件妲齐皐河整 奇乞辄肿陪锁JW奇业二建三删型誌書W、CADHtt. CADta 逮着雪崔供舉隹糅夬为奚n黠密匚于所有鵲圉曙一 2.进入后，在导航栏中找到【教程中心】，点击进入;
软件下裁软件帮旳毎日一图 磐中心在线转换 豐登录/注册 =—小辽 -'十任 编辑器 也SiCAD J 教亚 L - CAD 零基础教程 CAD 入门到精通 ——槌松玩转亡占D —— A mm a 一天就可以 小厂小丰+制人住新到n 器 一 4. 点击【CAD 零基础教程】，然后点击【开始学习】，就可以学习CAD 了； C A D 零基础教 程 ----- 轻松玩转CAD ------ 5. 返回上一页，点击【CAD 入门到精通】，同样也可以学习CAD; 3.进入后教程中心页面后，下方有【CAD 零基础教程】和【CAD 入门到精通】; CAD 零龜瑞救屋 讲师:瞬俑 W5 597-^- 4h ：Kh+W
[1]、在AutoCAD 2008的AutoCAD 经典界面中，默认显示的工具栏不包括（）。 【答案】C A、“标准”工具栏 B、“样式”工具栏 C、“实体编辑”工具栏 D、“图层”工具栏 [2]、在AutoCAD中使用相对坐标输入数据时，其坐标值的参照点是（）。 【答案】C A、UCS的原点 B、WCS的原点 C、上一点 D、已知点 [3]、如果某一点在UCS中的坐标为（100，100），在WCS中的坐标是（-100,200），那么UCS的原点在WCS中的坐标为（）。【答案】C A、（0，300） B、（200，-100） C、（-200，100） D、（0，-100） [4]、画完半径为100的圆后，紧接着在其他位置再画一个半径为100的圆，最快捷的操作是（）。 【答案】D A、点击画圆，给定圆心，键盘输入100 B、点击画圆，给定圆心，键盘输入200 C、回车，给定圆心，键盘输入100 D、回车或空格，给定圆心，回车或空格 [5]、在AutoCAD 2008中，使用窗口（Window）选择方式选择对象时，所产生的选择集是（）。 【答案】B A、与窗口四边的任意边相交的对象加上窗口内部的对象 B、图形全部在窗口内部的对象
