保护电路图全集

一．低功耗定时开关电路图

二．LM339组成的过压、欠压及过热保护电路

进线电源过压及欠压对开关电源造成的危害，主要表现在器件因承受的电压及电流应力超出正常使用的范围而损坏，同时因电气性能指标被破坏而不能满足要求。因此对输入电源的上限和下限要有所限制，为此

采用过压、欠压保护以提高电源的可靠性和安全性。

温度是影响电源设备可靠性的最重要因素。根据有关资料分析表明，电子元器件温度每升高2℃，可靠性下降10％，温升50℃时的工作寿命只有温升25℃时的1/6，为了避免功率器件过热造成损坏，在开关电

源中亦需要设置过热保护电路。

图4是仅用一个4比较器LM339及几个分立元器件构成的过压、欠压、过热保护电路。取样电压可以直接从辅助控制电源整流滤波后取得，它反映输入电源电压的变化，比较器共用一个基准电压，N1.1为欠压比较器，N1.2为过压比较器，调整R1可以调节过、欠压的动作阈值。N1.3为过热比较器，RT为负温度系数的热敏电阻，它与R7构成分压器，紧贴于功率开关器件IGBT的表面，温度升高时，RT阻值下降，适当选取R7的阻值，使N1.3在设定的温度阈值动作。N1.4用于外部故障应急关机，当其正向端

输入低电平时，比较器输出低电平封锁PWM驱动信号。由于4个比较器的输出端是并联的，无论是过压、欠压、过热任何一种故障发生，比较器输出低电平，封锁驱动信号使电源停止工作，实现保护。如将电路

稍加变动，亦可使比较器输出高电平封锁驱动信号。

图4 过压、欠压、过热保护电路

· [图文] 低功耗定时开关电路图

· [图文] LM339组成的过压、欠压及过热保护电路

· [图文] 采用继电器和限流电阻构成的软启动电路

· [图文] 采用晶闸管和限流电阻组成的软启动电路

· [组图] 防浪涌软启动电路

· [图文] CW431CS过电压保护应用电路

· [图文] 弧焊电源保护电路的设计

· [图文] 电动车控制器短路保护时间的计算方法

· 太阳能热水器与防雷电设计方案

· ESD保护元件的对比分析及大电流性能鉴定

· [图文] PolySwitch元件的保护特性解析

· 如何正确选择中小型断路器

· 变频器过电压产生的原因及解决方法

· [图文] ESD保护时怎样维持USB信号完整性

· [图文] 集成运算放大器输出过流保护电路原理

· [图文] 集成运算放大器供电过压保护电路原理

· [图文] 保险丝熔断自愈电路图原理

· [图文] 停电自锁保护开关电路原理图

· [图文] 压敏电阻原理及应用

· [图文] 选用压敏电阻的方法

· [图文] 整流电源的过压保护-压敏电阻及其应用

· [图文] 用于三极管的过压保护-压敏电阻及其应用 · [图文] 彩电消磁电路的过压保护-压敏电阻及其应用 · [组图] 显像管放电保护-压敏电阻及其应用

· [图文] 直流电机的稳速保护-压敏电阻及其应用

· [图文] 固态继电器电路的过压保护-压敏电阻及其应用 · [图文] 电视机的防雷保护-压敏电阻及其应用

· [图文] 电视机稳压保护器-压敏电阻及其应用

· [图文] 由TL431组成的高精度的恒流源电路图

· [图文] 带滞回区的电池放电保护电路

· [图文] 红外线探测报警器制作原理

· [图文] 过流保护电路原理

· [图文] 直流电路的过流保护设计方法

· [图文] 蒸汽熨斗自动保护电路原理图

· [图文] 含指示灯的短路保护电路

· [图文] 三相三线制电源缺相保护电路

· [图文] 锂芯保护电路

· [图文] T3(E3)保护电路及解决方案

· [图文] VDSL保护电路及解决方案

· [图文] HDSL保护电路及解决方案

· [组图] USB2.0接口ESD防护电路

· [图文] HDMI接口的ESD保护电路及解决方案

· [图文] 太阳能热水器控制板浪涌解决方案

· [组图] CAN总线防护电路及解决方案

· [图文] 12V电源接口防雷方案

· [图文] 以太网供电(POE)接口供电保护电路

· [图文] 车载电源浪涌防护电路(12V电源保护电路)

· [图文] V.35接口保护电路

· [组图] E1(T1)保护电路及方案

· [图文] 音频接口保护电路

· [图文] RS232接口保护电路

· [图文] RJ45接口防护电路

· [组图] 视频接口保护放电管BS0060N-C/BS0050N-C

· [图文] SLIC保护方案及电路

· [图文] RS-485接口保护电路

· [组图] 通信设备电路的保护

· [图文] 电冰箱欠压或瞬间断电保护电路 (含工作原理)

· [图文] 一种基于单片机的节能断电保护电路设计

· [图文] 集成芯片的保护电路

· [图文] 采用CW136构成的过压保护电路

· [图文] 闩式短路保护电路

· [图文] 升压斩波电路

· [图文] 电压采集与电流采集电路

· [图文] 关机保护电路

· [图文] 有复位措施的关机保护电路

· [图文] 取样保持电路Ⅱ

· [图文] 取样保持电路Ⅰ

· [图文] 简易安全电路

· [图文] 扬声器保护装置Ⅱ

· [图文] 听觉保护装置

· [图文] 两台计算机之间通信用调制解调器,传真卡的保护装置 · [图文] 分时安全电路

· [图文] 超压保护电路

· [图文] 调制解调器保护装置

· [图文] 扬声器保护装置Ⅰ

· [组图] 电源使用的继电器保险丝

· [图文] 过载指示器

· [图文] 安全电路

· [图文] 电子保险丝

· [图文] 扬声器保护装置

· 过流保护电路图

· [图文] 基本锁存电路

· [图文] NE602输出电路

· [组图] NE602输入电路

· [图文] 电容器磁滞补偿器

· [图文] 倍频程均衡器

· [图文] 利用结型场效应管（JFET）的斩波器电路 · [图文] 八进制模转换器

· [图文] 实用微分器

· [图文] 电容倍增器

· [图文] 锁相环电路

· [图文] 具有延迟作用的消颤电路

· [组图] 模拟DE误操作电路（续）

· [图文] 模拟DE误操作电路

· [组图] 四输入最小最大值选择电路

· [图文] 卤灯保护器

· [图文] 与门

· [图文] 求方根电路

· [图文] 双50W数字功放TDA8902J电路

· [图文] 喇叭保护电路

· [图文] LED显示前导零删除器

· [图文] 精密正向电流源

· [图文] 多脉冲输出时基电路

· [图文] 无需散热的3A dc-dc变换器

· [图文] PC口令保护电路

· [图文] 交替式简化启动电路,输入电压感测电路 · [图文] 协同电路保护方案使通信设备免受损害 · [图文] 并联推挽源极跟随器电路图

· [图文] 4并联推挽源极跟随器电路图

· [图文] 源极跟随器高频特性下降的因素电路图 · [图文] 源极跟随器的负载电路图

· [图文] 源极跟随器＋晶体管恒流负载电路图 · [图文] 源极跟随器＋恒流负载电路图

· [图文] 推挽源极跟随器电路图

· [图文] 使用P沟JFWT的源极跟随器

· [图文] 实验性源极跟随器电路图

· [图文] 改善转换失真的推挽射极跟随器电路图 · [图文] 采用JFET的推挽源极跟随器电路图

· [图文] OP放大器＋源极跟随器电路图

· [图文] AD9850构成时钟发生器电路及其应用 · [图文] ad9850外围电路

· [图文] 过零检测移相触发驱动电路

· [图文] 鱼缸变色夜明珠电路图

· [图文] 声控眨眼玩具电路图

· [图文] 声控音乐娃娃电路图

· [图文] 鸟鸣闪光画屏电路图

· [图文] 延迟型音乐电子报尿器电路图

· [图文] 视力保护测光器电路图

· [图文] 模拟气功发生器电路图

· [图文] 假性近视校正器电路图

· [图文] 耳聋助听-收音两用机电路图

· [图文] 电子疼痛理疗器电路图

· [图文] 电子疲劳消除器度电路图

· [图文] 场效应治疗仪电路图

· [图文] 场效应带和保温带电路图

· [图文] 简易型电冰箱保护器电路图

· [图文] 家用电器自动调压保护器电路图

· [图文] 家用电器漏电保护插座电路图

· [图文] 家用电器漏电、触电保护器电路图

· [图文] 家用电器简易过压保护器电路图

· [图文] 会自动电冰箱保护器电路图

· [图文] 黑白电视机简易保护器电路图

· [图文] 彩色电视机自动保护器电路图

· [图文] 机载计算机电源系统框图

· [图文] 机载计算机电源系统的过压保护电路

· [图文] 火控计算机的掉电保护电路

· [图文] 过热保护电路

· [图文] 输入欠电压保护电路

· [图文] 过电压保护电路(含输入、输出过电压保护电路) · 过电流保护原理

· [图文] 软启动保护电路

· [图文] 简单的极性保护电路

· [图文] 温敏晶闸管电动机过热保护电路图

· [图文] 温控晶闸管及其温度报警器电路图

· [图文] 看门狗电路图

· [图文] 卡片读取电路图

· [图文] 具一防止电流影响光敏晶体管的电路图

· [图文] 晶闸管与门电路电路图

· [图文] 晶体管热敏保护电路图

· [图文] 保险柜、冰箱开门时间过长音响报叫电路图 · [图文] 安全可靠的间歇式电加热控制电路图

· [图文] 安全电烫斗架电路图

· [图文] 鱼缸水温自动加热控制电路图

· [图文] 迎送客电子模特电路图

· [图文] 婴儿摇床自动晃动电路图

· [图文] 遥控门铃电路图

· [图文] 限时门锁报警器电路图

· [图文] 水温告知器电路图

· [图文] 双音电子门铃电路图2

· [图文] 双音电子门铃电路图1

· [图文] 手携式简易验币器电路图

· [图文] 使用磁牌取水的自动供水电路图 · [图文] 时控密码电子门铃电路图

· [图文] 声控照明电子挂钟电路图

· [图文] 热水瓶触摸自动出水电路图

· [图文] 燃气灶熄火声光报警电路图

· [图文] 燃气炉全自动点火器电路图

· [图文] 全自动交流稳压器电路图

· [图文] 全自动家电保护器电路图

· [图文] 男女声音电子迎客器电路图

· [图文] 门铃、对讲、报警三功能电路图 · [图文] 旅馆用保安电子锁装置电路图

· [图文] 可供调压、定时的多功能插座电路图 · [图文] 简易实用的地震报警电路图

· [图文] 家用限时报知器电路图

· [图文] 家用电器保护器电路图

· [图文] 家用地震声光报讯器电路图

· [图文] 家电自动开、停的定时电路图

· [图文] 家电指触保护器电路图

· [图文] 家电两用定时器电路图

· [图文] 家电定时断点控制器电路图

· [图文] 家电产品长定时电路图

· [图文] 积算器跑表变换器电路图1

· [图文] 挥手电停闹的电子钟电路图

· [图文] 花盆缺水告知器电路图

· [图文] 多功能数控锁电路图

· [图文] 多功能家电插座电路图2

· [图文] 多功能家电插座电路图1

· [图文] 多功能家电保护器电路图

· [图文] 多功能电源插座电路图

· [图文] 叮咚音响电子门铃电路图

· [图文] 电子语言模特招待电路图

· [图文] 电子手杖电路图

· [图文] 电饭煲自动控制器电路图

· [图文] 电饭煲自动功率调节器电路图

· [图文] 冲击振动报叫器电路图

· [图文] 超声遥控语音门铃电路图

· [图文] 超声波鱼缸加氧器电路图

· [图文] 变色电子胸花电路图

· [图文] 保险柜、冰箱开门时间过长音响报叫电路图 · [图文] 安全可靠的间歇式电加热控制电路图

· [图文] 安全电烫斗架电路图

· [图文] 自启动式过流保护控制电路图

· [图文] 自动复位触点保安器电路图

· [图文] 直流稳压电源保护装置电路图

· [图文] 预警式漏电自动保安器电路图

· [图文] 有稳压充电回路的蓄电池保护器电路图 · [图文] 相位脉冲式电动机断相保护器电路图

· [图文] 市电停电声光报警电路图

· [图文] 声光告警功能的限电电路图

· [图文] 皮带机综合保护器电路图

· [图文] 交流电欠压、过压灯光显示电路图

· [图文] 交流电复电声光报讯器电路图2

· [图文] 交流电复电声光报讯器电路图1

· [图文] 简易漏电保安器电路图

· [图文] 简单的电动机断相与过流保护装置电路图 · [图文] 监测电池欠压状态的指示电路图

· [图文] 家有电器漏电检测报警插座电路图

· [图文] 家用电子保安器电路图

· [图文] 过压、欠压延时自动保护电路图

· [图文] 高压验电器电路图

· [图文] 高低压保护延时电路图

· [图文] 多功能家电保护器电路图2

· [图文] 多功能家电保护器电路图1

· [图文] 断线光电隔离式保护电路图

· [图文] 电压双限自动保护器电路图

· [图文] 电压监视器电路图

· [图文] 电器设备过载和缺相保护装置电路图

· [图文] 电器产品漏电检测语音告警插座电路图 · [图文] 电机综合保护报警装置电路图

· [图文] 电机的自动过流保护电路图

· [图文] 电动机断相过载保护器电路图

· [图文] 触点、过压保安器电路图

· [图文] 不间断电源蓄电池电压监控器电路图

· [图文] 保险丝过荷熔断声光报警保安插座电路图 · [图文] 过电流限制电路

· [图文] 电话提醒装置电路图

· [图文] 电唱机与扩音机的配接电路图

· [图文] 典型的自给偏压电路图

· [图文] 典型的OTL功率放大电路图

· [图文] 单管交流电压放大电路图

· [图文] 单管放大电路及其直流等效电路图

· [图文] 测量三极管特性曲线的电路图

· [图文] 变压器倒相式OTL电路图

· [图文] 半导体三极管的三种基本放大电路的三种连接法电路图 · [图文] 半导体三极管的等效电路图

· [图文] BTL电路工作原理图

· [图文] 300mW收音机低频放大电路图

· [图文] 20W OCL功率放大器电路图

· [图文] 3W手提汉化筒电路原理图

· [图文] 3W半导体扩音机电路图

· [图文] 自激推挽逆变电路图

· [图文] 自激式开关电源典型电路图

· [图文] 自激单管逆变电路图

· [图文] 自动调光台灯电路图

· [图文] 指示灯电源指示电路图

· [图文] 直流无触点开关电路图

· [图文] 直流高压发生器电路原理图

· [图文] 直流低压保险丝熔断指示电路图

· [图文] 鱼缸恒温器电路图

· [图文] 用TVP元件的过压保护电路图

· [图文] 延长灯泡寿命的电路图

· [图文] 压敏电阻延时器电路图

· [图文] 压敏电阻显像管保护电路图

· [图文] 压敏电阻-晶闸管过压保护电路图

· [图文] 压敏电阻简易过压保护电路图

· [图文] 稳压二极管稳压电路图

· [图文] 稳压二极管式过压保护电路图3

· [图文] 稳压二极管式过压保护电路图2

· [图文] 稳压二极管式过压保护电路图1

· [图文] 微型紫光验币器电路图

· [图文] 推挽式开关电源典型电路图

· [图文] 汤姆逊TFE5114彩色电视机开关电源电路图

· [图文] 索尼KV-1882彩色电视机开关电源电路图

· [图文] 速印机电机控制电路图

· [图文] 双向二极管触发双向晶闸管调压电路图

· [图文] 数字式谷物水分测量仪电源电路图

· [图文] 输出可调的CD-DC变换电路图

· [图文] 输出100V的稳压电源电路图

· [图文] 市电指示器电路图

· [图文] 市电过压、欠压保护电路图

· [图文] 市电过压、过流保护电路图

· [图文] 使用频闪信号灯电路图

· [图文] 升压式开关电源典型电路图

· [图文] 升压电路图

· [图文] 三相桥式整流电路图

· [图文] 三相桥式整流波形电路图

· [图文] 三相桥式晶闸管整流电路图

· [图文] 三极管驱动电路图

· [图文] 三分频彩灯控制器电路图

· [图文] 三端可调输出正稳压器典型应用电路图 · [图文] 三端可调输出负稳压器典型应用电路图 · [图文] 三端固定输出正稳压器典型应用电路图 · [图文] 三端固定输出负稳压器典型应用电路图 · [图文] 三倍压整流电路图

· [图文] 日立NP82C彩色电视机开关电源电路图 · [图文] 日立CIP-236彩色电视机开关电源电路图 · [图文] 热敏元件式过压保护电路图

· [图文] 氖灯电源指示电路图

· [图文] 氖灯触发晶闸管调压电路图

· [图文] 氖灯保险丝熔断指示电路图

· [图文] 扩展输出电流电路图

· [图文] 扩流电路图

· [图文] 快速熔断保险丝的晶闸管过压保护电路图 · [图文] 孔雀KQ47-79彩色电视机开关电源电路图 · [图文] 聚合开关式过流保护电路图

· [图文] 具有放大环节的稳压电路图

· [图文] 晶闸管阶梯波逆变电路图

· [图文] 晶闸管过流保护电路图

· [图文] 晶闸管断路过压保护电路图

· [图文] 晶闸管并联逆变电路图

· [图文] 接近开关电路图

· [图文] 交流无触点开关电路图

· [图文] 降压式开关电源典型电路图

· [图文] 简单串联稳压电路图

· [图文] 家用电器漏电指示电路图

· [图文] 家用电器调压器电路图

· [图文] 集成电路漏电保护器电路图

· [图文] 互补振荡触发电路图

· [图文] 恒温箱温控器电路图

· [图文] 恒流源电路图

· [图文] 高输入电压稳压电路图

· [图文] 负离子发生器电路图

· [图文] 反转式开关电源典型电路图

· [图文] 反转式DC-DC变换器典型电路图

· [图文] 发光二极管电源指示电路图

· [图文] 发光二极管保险丝熔断指示电路图 · [图文] 二倍压整流电路图

· [图文] 多路输出的DC-DC变换电路图

· [图文] 多倍压整流电路图

· [图文] 电子镇流器电路图

· [图文] 电子灭蚊拍电路图

· [图文] 电子调光台灯电路图

· [图文] 电源指示电路图

· [图文] 电源噪声滤波器电路图

· [图文] 电压控制移相的触发电路图

· [图文] 电压低落报警器电路图

· [图文] 电容降压直流供电电路图

· [图文] 电池电压指示器电路图

· [图文] 电表式电源指示电路图

· [图文] 单相整流设备电路图

· [图文] 音源输入电路和喇叭保护电路

· [组图] 基于LM393的电机保护电路设计

· [图文] 扩展输出电流电路图

· [图文] 扩流电路图

· [图文] 具有放大环节的稳压电路图

· [图文] 降压式开关电源典型电路图

· [图文] 简单串联稳压电路图

· [图文] 恒流源电路图

· [图文] 高输入电压稳压电路图

· [图文] 负离子发生器电路图

· [图文] 反转式开关电源典型电路图

· [图文] 二倍压整流电路图

· [图文] 多倍压整流电路图

· [图文] 电子镇流器电路图

· [图文] 电源噪声滤波器电路图

· [图文] 电容降压直流供电电路图

· [图文] 单相整流设备电路图

· [图文] 单相全波整流电路图

· [图文] 单相桥式整流电路图

· [图文] 单端正激式开关电源典型电路图 · [图文] 单端反激式开关电源典型电路图 · [图文] 带电容滤波器的单相全波整流电路图

· [图文] 带电容滤波器的单相半波整流电路图

· [图文] 带电感滤波器的单相全波整流电路图

· [图文] M型滤波电路图

· [图文] MF-20型万用表交流电压测量电路图

· [图文] L型滤波电路图

· [图文] HG滤波电路图

· [图文] 31cm黑白电视机电源电路图

· [图文] 30W扩音机电源电路图

· [图文] 0.5-10V输出电压可调电路图

· [图文] 0-30V可调稳压电源电路图

· [图文] 过电压保护汽车系统-Overvoltage Protection in Automotive Systems · [图文] 压敏电阻器的应用及选用

· [图文] 带过载保护的电荷放大器电路

· [图文] 用安全电压控制电焊机的节能线路

· [图文] 简易漏电保安器

· [图文] 简易超电压保护电路图

· [图文] 自动调零数字电压表电路图

· [图文] 抑零式电压表电路图

· [图文] 数字电压表自动校准电路图

· [图文] 扩展量程的音量表电路图

· [图文] 宽带交流电压表电路图

· [图文] 交流毫伏表电路图

· [图文] 高输入阻抗毫伏表电路图

· [图文] 低成本高灵敏度电压表电路图

· [图文] 场效应晶体管电压表电路图

· [图文] 4位液晶显示数字电压表电路图

· [图文] 3位数字电压表电路图

· [图文] 3位精确有效值交流电压表电路图

· [图文] 3位共阳极显示数字电压表电路图

· [图文] 电压频率转换器电路图4

· [图文] 电压频率转换器电路图3

· [图文] 电压频率转换器电路图2

· [图文] 电压频率转换器电路图1

· [图文] 超精密电压频率转换器电路图

· [图文] 10Hz-10kHz电压频率转换器电路图

· [图文] 无稳压管精密mV电源电路图

· [图文] 同相双极性电流源电路图

· [图文] 双向电流源电路图2

· [图文] 双向电流源电路图1

· [图文] 可调基准低电压源电路图

· [图文] 可编程电压源电路图

· [图文] 精密双路基准电压源电路图

· [图文] 精密基准微功耗10V基准电压源电路图 · [图文] 精密基准双极性输出基准电压源电路图 · [图文] 精密基准方波基准电压源电路图

· [图文] 精密基准低噪声缓冲式基准电流源电路图 · [图文] 精密基准标准电池等效电路图

· [图文] 精密基准0-20V基准电源电路图

· [图文] 基准电压电路图2

· [图文] 基准电压电路图1

· [图文] 恒流源电路图

· [图文] 高稳定基准电压源电路图

· [图文] 反相双极性电源电路图

· [图文] 低功耗稳压基准电源电路图

· [图文] 0-20V基准电源电路图

· [图文] ±10V基准电压源电路图

· [图文] ±5V基准电压源电路图

· [图文] ±3V基准电压源电路图

· [图文] 使用光敏电阻的光电烟火报警器电路图 · [图文] 光电烟火探测器电路图

· [图文] 9V电池供电的离子型烟火探测器电路图 · [图文] 施密特触发器电路图

· [图文] 施密特触发器电路图1

· [图文] 没有回差的施密特触发器电路图

· [图文] 回差值可变的施密特触发器电路图

· [图文] 失调量可调的采样与保持电路图

· [图文] 结型场效应晶体管采样与保持电路图 · [图文] 高速采样与保持放大器电路图

· [图文] 高速采样与保持电路图3

· [图文] 高速采样与保持电路图2

· [图文] 高速采样与保持电路图1

· [图文] 高精度采样与保持电路图

· [图文] 峰值的检测与保持电路图

· [图文] 低漂移采样与保持电路图

· [图文] 采样与保持电路图

· [图文] ×1000采样与保持电路图

· [图文] 交流电火线检测探头电路图

· [图文] 电子组合锁电路图

· [图文] 电源故障报警器电路图2

· [图文] 电源故障报警器电路图1

· [图文] 电源掉电检测器电路图

· [图文] 电灯延迟开关电路图

· [图文] 地线故障断路装置电路图

· [图文] 地线测试器电路图

· [图文] 单电源应急照明系统电路图

· [图文] 直流电源的快速短路保护电路图

· [图文] 逻辑电路电源的过压保护电路图

· [图文] 快速动作的电源保护电路图

· [图文] 具有自动复位的过压保护电路图

· [图文] 简单的快速短路保护电路图

· [图文] 电源保护电路电路图

· [图文] 5V快速短路保护电路图

· [图文] 真空管电压表射频探头用的稳压器电路图

· [图文] 用于电池供电的计算器、收音机或盒式磁带录音机的电源电路图 · [图文] 遥控关断限流稳压器电路图

· [图文] 双输出基准电源电路图

· [图文] 输出可调的稳压器电路图2

· [图文] 输出可调的稳压器电路图1

· [图文] 具有可调的电流变化范围及输出电压的电源电路图

· [图文] 简单分离电源电路图

· [图文] 供MPU使用的多路输出开关式稳压器电路图

· [图文] 高压稳压器电路图

· [图文] 高精度高压稳压器电路图

· [图文] 低压稳压器电路图

· [图文] 12V-9V、7.5V或6V的变换器电路图

· [图文] 10A稳压器电路图

· [图文] 6.0A可变输出开关式稳压器电路图

· [图文] 5A恒压恒流稳压器电路图

· [图文] 0-30V稳压器电路图

· [图文] 0-22V稳压器电路图

· [图文] 0-10V3A可调稳压器电路图

· [图文] 正压开关稳压器电路图

· [图文] 正压浮动稳压器电路图

· [图文] 增加齐纳管输出能力的电路图

· [图文] 远距离自动检测的15V1A稳压器电路图

· [图文] 稳压器电路图

· [图文] 双极性电源电路图

· [图文] 曲单-电源变成两组分离的稳压电源电路图

· [图文] 汽车用稳压器电路图

· [图文] 慢接通15V稳压器电路图

· [图文] 旅行用电须刀适配器电路图

· [图文] 开关降压稳压器电路图

· [图文] 具有短路保护的低压稳压器电路图

· [图文] 具有独立的超稳定基准的5.0V6.0A25kHz开关稳压器电路图

· [图文] 工作在200kHz的开关稳压器电路图

· [图文] 高稳定度10V稳压器电路图

· [图文] 高稳定的1A稳压器电路图

· [图文] 负压稳压器电路图

· [图文] 负压开关稳压器电路图

· [图文] 负压浮动稳压器电路图

· [图文] 低纹波电源电路图

· [图文] 单端稳压器电路图

· [图文] -15V负压稳压器电路图

· [图文] 100V交流稳压器电路图

· [图文] 100V10.25A开关式变换器电路图

· [图文] 100V0.25A开关式变换器电路图

· [图文] 5V、0.5A电源电路图电路图

· [图文] 5V0.5A补偿变换器电路图

· [图文] ±50V前馈开关式变换器电路图

· [图文] 正沿微分器电路图

· [图文] 正输入负输出电荷泵电路图

· [图文] 有源电感电路图

· [图文] 移位寄存器驱动器电路图

· [图文] 压控电阻电路图

· [图文] 数字传输隔离器电路图

· [图文] 三端双向可控硅触发器电路图

· [图文] 模拟电感电路图

· [图文] 快速反相器电路图

· [图文] 具有高共模噪声抑制比的微分器电路图 · [图文] 精密整流器电路图

· [图文] 负沿微分器电路图

· [图文] 反比定标器电路图

· [图文] 对讲电话装置电路图

· [图文] 电容倍增器电路图

· [图文] 低漂移积分器和有保护的低漏电回零电路图 · [图文] 磁带录音机电路图

· [图文] 触针电子琴电路图

· [图文] 5.0V方波标定器电路图

· [图文] 4通道数据采集系统电路图

· [图文] 电路图符号大全

· [图文] 微机电源采用TVS管作线路保护的原理图 · [图文] CAN收发器电气保护电路图及原理

· [图文] 音量显示电路

· [图文] 短路保护电路

· [图文] 6TS2107型点火电路

· [图文] 中频大电流信号采样电路

· [图文] 用选频网络构成检测电路

· [图文] 用电设备接触电流检测电路

· [图文] 相位差测量电路

· [图文] 线路超载监视电路

· [图文] 挖掘机电机错相缺相保护电路

· [图文] 双路三相电源自投电路

· [图文] 数字AC瓦特计电路

· [图文] 人体接近检测电路

· [图文] 漏电监测电路

· [图文] 空气开关脱扣时间测定电路

· [图文] 可编程峰值检测电路

· [图文] 晶闸管测试电路

· [图文] 交流调压器电路

· [图文] 交流电源过欠压保护电路

· [图文] 功率因数补偿电路

· [图文] 高压电网自控保安电路

· [图文] 电子保险丝电路

· [图文] 电流的检测和保护电路

· [图文] 低压整流短路保护电路

· [图文] 低压电压型触电保安电路

· [图文] 磁平衡式电流检测电路

· [图文] 超压保护电路

· [图文] exb841的典型应用电路

· [图文] 应用检测IGBT集电极电压的过流保护原理

· [图文] 利用IGBT过流集电极电压检测和电流传感器检测的综合保护电路 · [图文] 利用电流传感器进行过流检测的IGBT保护电路

· [图文] 三相三线制的缺相保护电路

· [图文] 三相四线制的缺相保护电路

· [组图] 缺相保护电路

· [图文] 过压、欠压及过热保护电路

· [组图] 防浪涌软启动电路

· [图文] 过热保护原理图

· [图文] 软启动保护电路

· [图文] 输入过电压保护电路

· [图文] 过电流保护电路

· [图文] 具有多种保护功能电路的设计

· [组图] 主板电源保护电路

· [图文] 触电保护电路图(旁路电流检测器)

· [图文] 三相三线制的缺相保护电路图

· [图文] 过压充电保护电路图

· [组图] 漏电保护器电路图

· [图文] 电热毯温度控制电路

· [图文] 过热保护电路过温保护电路轴温

· [图文] 电风扇自然风控制电路图

· [图文] 恒温孵育箱调控温电路

· [图文] 过热保护电路-利用PTC热敏电阻 · [组图] 过流保护电路图

· [图文] 电热毯节电器

· [图文] 电热毯节电器电路图

· [图文] 电度表节电器电路图

· [图文] 电冰箱断电保护器节电装置电路图 · [图文] 自动多功能保护器电路图

· [图文] 相序式断相保护器电路图

· [图文] 相序检测及断电相保护器电路图 · [图文] 相位脉冲式断相保护器

· [图文] 适用于任何交流电源的过压保护电路 · [图文] 全自动家电保护器

· [图文] 可变门限过压过流保护器

· [图文] 简易漏电检测器

· [图文] 简易过压漏电保险器电路图

· [图文] 简易电冰箱保护器

· [图文] 简单过压欠压断电器

· [图文] 家用电器保护器

· [图文] 家电自动检漏防触电保护器

· [图文] 过压欠压自动保护装置电路图

· [图文] 过压欠压保护电路

· [图文] 过压保护器二例

· [图文] 高低限压保护器电路图

· [图文] 防止SCR可控硅误动作电路图

· [图文] 多功能保护装置

· [图文] 电机热保护器电路图

· [图文] 电冰箱暂时断电保护器

· [图文] 电冰箱断电保护器

· [图文] 电冰箱保护器二例

· [图文] 变压器短路保护器电路图

· [图文] 安全控制器

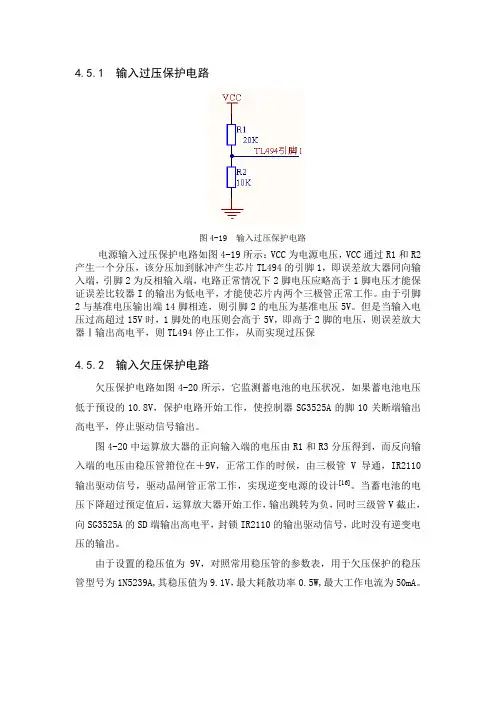

过电压保护电路汇总

新疆大学课程设计报告所属院系：科学技术学院专业：电气工程及其自动化课程名称：电子技术基础上设计题目：过电压保护电路设计班级：电气14-1 学生姓名：庞浩学生学号：20142450007 指导老师: 常翠宁完成日期：2016. 6. 30

1．双向二极管限幅电路

图2 经典过电压保护电路经典过电压保护电路虽然有许多优点，但是由于Multisim 12.0中无法找到元件 MAX6495,无法进行仿真，所以不选用该方案。 3．智能家电过电压保护电路电路原理：该装置工作原理见图，电容器C1将220V 交流市电降压限流后，由二极管1D V 、 2D V 整流，电容器2C 担任滤波，得到12V 左右的直流电压。当电网电压正常时，稳压二极管VDW 不能被击穿导通，此时三极管VT 处于截止状态，双向可控硅VS 受到电压触发面导通，插在插座XS 中的家电通电工作。（图3）图3 智能家电过压保护电路如果电网电压突然升高，超过250V ，此时在RP 中点的电压就导致VDW 击穿导通，VDW 导通后，又使得三极管VT 导通，VT 导通后，其集电极—发射极的压降很小，不足以触发VS ，又导致VS 截止，因此插座XS 中的家电断电停止工作，因而起到了保护的目的。一旦电网电压下降，VT 又截止，VT 的集电极电位升高，又触发VS 导通，家电得电继续工作。 R 电阻5.1K1，RP 电位器15K 选用多圈精密电位器1，C1金属化纸介电容0.47uF 耐压≥400V1，C2电解电容100uF/25V1，1D V 、 2D V 整流二极管IN40072，VDW 稳压二极管 12V 的2CW121，VT 晶体三极管3DA87C 、3DG12等1，VS 双向可控硅6—10A 耐压≥600V1，CZ 电源插座10A 250V1 该装置的调试十分简单，当电网电压为220V 时，调整RP ，使VDW 不击穿，当电压升高至250V ，VT 饱和导通即可，调试时用一调压变压器来模拟市电的变化更方便。优点：能够保护家用电器避免高电压的冲击带来的伤害，、缺点：需要购买二极管，NPN 型BJT 以及双向可控硅VS ，不太经济。

直流电源过电压过流保护电路

直流电源过电压、欠电压及过流保护电路该保护电路在直流电源输入电压大于30V或小于18V或负载电流超过35A时，晶闸管都将被触发导通，致使断路器QF跳闸。图中，YR 为断路器QF的脱扣线圈；KI为过电流继电器。带过流保护的电动自行车无级调速电路

图中，RC为补偿网络，以改善电动机的力矩特性。具体数值由实验决定。电路如图16-91所示。它适用于电动自行车或电动三轮车。调节电位器RP，可改变由555 时基集成电路A组成的方波发生器的方波占空比，达到调速的目的。Rs是过电流取样电阻，当电动机过载时，Rs上的压降增大，使三极管VTz导通，触发双向晶闸管V导通，分流了部分负载，从而保护了功率管VTi。过流保护用电子保险的制作电路图本电路适用于直流供电过流保护，如各种电池供电的场合。如果负载电流超过预设值，该电子保险将断开直流负载。重置电路时，只需把电源关掉，然后再接通。该电路有两个联接点(A、B标记)，可以连接在负载的任意一边。负载电流流过三极管T4、电阻R10和R11。A、B端的电压与负载电流成正比，大多数的电压分配在电阻上。当电源刚刚接通时，全部电源电压加在保险上。三极管T2由R4的电流导通，其集电极的电流值由下式确定：VD4=VR7+0.6。因为D4上的电压(VD4)和R7上的电压(VR7)是恒定的，所以T2的集电极电流也是恒定。该三极管提供稳定的基极电流给T3，因而使其导通，接着又提供稳定的基极电流给T4。保险导电，负载有电流流过。当电源刚接通时，电容器C1提供一段延时，从而避免T1导电和保持T2断开。

保险上的电压(VAB)通常小于2V，具体值取决于负载电流。当负载电流增大时，该电压升高，并且在二极管D4导通时，达到分流部分T2的基极电流，T2的集电极电流因而受到限制。由此，保险上的电压进一步增大，直到大约4.5V，齐纳二极管D1击穿，使T1导通，T2便截止，这使得T3和T4也截止，此时保险上的电压增大，并且产生正反馈，使这些三极管保持截止状态。 C1的作用是给出一段短时延迟，以便保险可以控制短时过载，如象白炽灯的开关电流，或直流电机的启动电流。因此，改变C1的值可以改变延迟时间的长短。该电路的电压范围是10～36V的直流电，延迟时间大约0.1秒。对于电路中给出的元件值，负载电流限制为1A。通过改变元件值，负载电流可以达到10mA～40A。选择合适额定值的元件，电路的工作电压可以达到6～500V。通过利用一个整流电桥(如下面的电源电路)，该保险也可以用于交流电路。电容器C2提供保险端的瞬时电压保护。二极管D2避免当保险上的电压很低时，C1经过负载放电。过压过流保护器电路图当电源供给电压或负载吸取的电流太大时，下图电路可断开负载给出故障指示。正常工作时，Tr1和Tr2均截止，555复位，555中的放电晶体管导通，它从Tr3基极吸取电流，使Tr3处开饱和，电源5～12V便直接送主负载。当负载吸取电流超过规定值时，Rsc上压降增加，使Tr1导通，555被触发，于是内部放电晶体管截止，跟着Tr3也截止，将电源与负载隔离，这时555处于单稳状态，单稳时间一到，只要负载过流现象不排除，555又重新触发，Tr3继续将负载隔离。

(完整)过压保护原理

(完整)过压保护原理编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（(完整)过压保护原理）的内容能够给您的工作和学习带来便利。同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为(完整)过压保护原理的全部内容。

过压保护原理 Joachim Schimanski 工程师著要保护电气和电子系统重要的是在电磁兼容性保护区内设置一套包容全部有源导线在内的完整的电位补偿系统。过压保护装置中放电器元件的物理特性在实际应用中既有优点，亦有缺点，因此采用多和元件组合的保护电路运用得更为广泛。近年来使用人员和保险公司要求在电气和电子设备中安装过压放电器和雷击电流放电器的呼声越来越强烈，其原因是由过电压造成的损失越来越多，而一代接一代的电器和设备却越来越敏感。根据这种市场需求，在过去七到十年间有许多公司加强了对过压保护的研究,因而有大量过压保护产品系列的问世。但是能满足包括从具有当代技术水平的能传导10 ／350us脉冲电流的雷击电流放电器;用于二次配电的可插式过压放电器；电器电源保护装置直到电源滤波器所有技术要求的产品系列却是极为少见的。同样这种产品系列应该包括用于所有电路，即除电源外，还应包括用于测量、控制、调节技术电路和电子数据处理传输电路以及适用于无线和有线通讯的放电器,以便客户使用。简单而草率地把放电器装在各种线路中并不意味着最优的过压保护。只有正确安装才能使放电器达到预期效果。电位补偿系统放电器正常发挥效用的前提是将过压而引起的电流以最短的途径通过电位补偿系统接地。因此，建立一个合格的电位补偿系统至关重要。在安装电位补偿系统时，应使相互间必须进行信息交换的电路和电子设备与电位补偿系统的导线连接保持最短距离。根据感应定理，电感量越大，瞬变电流在电路中产生的电压越高;U=L·di/dt 电感量主要和导线长度有关，而和导线截面关系不大，因此,应使导线尽可能的短。多条导线的并联连接可显著地降低电位补偿系统的电感量.为了将这两条付诸实践，理论上可以把应与电位补偿装置连在一起的所有电路和设备连在同一块金属板上.基于金属板的构想在补装电位补偿系统时可采用线状、星状或网状结构。设计新的设备时原则上应只采用网状电位补偿装置。将有源线路引入电位补偿装置瞬变电压或瞬变电流意味着其存在时间仅为微秒或毫微秒。过压保护的基本原理是，在瞬态过电压存在的极短时间内，在被保护区域内的所有导电部件之间建立起一个等电位。这种导电部件也包括电路

IGBT短路保护的应用及意义

IGBT短路保护的应用及意义 IGBT短路保护电路可以实现快速保护，同时能节省检测短路电流所需的霍尔电流传感器，降低整个系统的成本。实践证明，该电路有比较大的实用价值，尤其是在低直流母线电压的应用场合，可以应用于大型的高频逆变器。在变频器的内部的直流电源部分的输出（连接到逆变器）的两根线上分别有两个霍尔器件.在正常情况下，流出直流源(流入逆变器)的电流和流回直流源（从逆变器流回）的电流是相等的。两个霍尔器件上的电压是平衡的.一旦发生接地故障，流出直流源的电流同流回直流源的电流不等，两个两个霍尔器件上的电压不等，变频器检测到这种情况，就立刻发出报警信号，实施接地保护，所以接地保护的基本原理，并不是靠出现了较大的接地短路电流来进行保护的。 1、短路保护的工作原理 2、图11-2所示为工作在ＰＷＭ整流状态的Ｈ型桥式ＰＷＭ变换电路（此图为正弦波正半波输入下的等效电路，上半桥的两只ＩＧＢＴ未画出），图11-2为下半桥两只大功率器件的驱动信号和相关的器件波形。现以正半波工作过程为例进行分析（对于三相ＰＷＭ电路，

在整流、逆变工作状态或单相ＤＣ／ＤＣ工作状态下，ＰＷＭ电路的分析过程及结论基本类似）。在图11-2所示的电路中，在市电电源Ｕｓ的正半周期，将Ｕｇ２.４所示的高频驱动信号加在下半桥两只ＩＧＢＴ的栅极上，得到管压降波形ＵＴ２Ｄ。其工作过程分析如下：在ｔ１～ｔ２时刻，受驱动信号的作用,Ｔ２、Ｔ４导通（实际上是Ｔ２导通, Ｄ４处于续流状态），在Ｕｓ的作用下通过电感ＬＳ的电流增加，在Ｔ２管上形成如图11-2中ＵＴ２Ｄ所示的按指数规律上升的管压降波形，该管压降是通态电流在ＩＧＢＴ导通时的体电阻上产生的压降；在ｔ２～ｔ３时刻，Ｔ２、Ｔ４关断，由于电感ＬＳ中有储能，因此在电感ＬＳ的作用下，二极管Ｄ２、Ｄ４续流，形成图11-3中ＵＴ２.Ｄ的阴影部分所示的管压降波形，以此类推。分析表明，为了能够检测到ＩＧＢＴ导通时的管压降的值，应该将在ｔ１～ｔ２时刻ＩＧＢＴ导通时的管压降保留，而将在ｔ２～ｔ３时刻检测到的ＩＧＢＴ的管压降的值剔除，即将图11-3中ＵＴ２.Ｄ的阴影部分所示的管压降波形剔除。由于ＩＧＢＴ的开关频率比较高，而且存在较大的开关噪声，因此在设计采样电路时应给予足够的考虑。图11-2 IGBT短路保护电路原理图图11-2

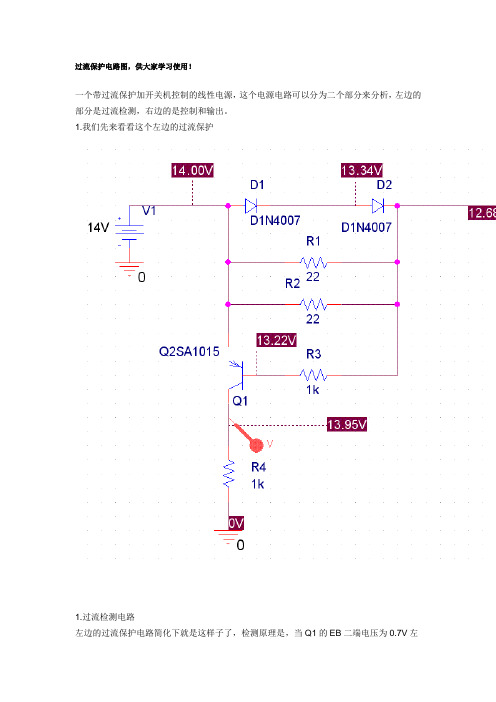

过流保护电路设计

过流保护电路如上图所示。此电路是过流保护电路，其中100kΩ电阻用来限流，通过比较器LM311 对电流互感器采样转化的电压进行比较，LM311的3脚接一10kΩ电位器来调比较基准电压，输出后接一100Ω的电阻限流它与后面的220μF的电容形成保护时间控制。当电流过流时比较器输出是高电平产生保护，使SPWM不输出，控制场效应管关闭，等故障消除，比较器输出低电平，逆变器又自动恢复工作。 1.第一个部分是电阻取样...负载和R1串联...大家都知道.串联的电流相等...R2上的电压随着负载的电流变化而变化...电流大,R2两端电压也高...R3 D1组成运放保护电路...防止过高的电压进入运放导致运放损坏...C1是防止干扰用的... 2.第二部分是一个大家相当熟悉的同相放大器...由于前级的电阻取样的信号很小...所以得要用放大电路放大.才能用...放大倍数由VR1 R4决定... 3.第三部分是一个比较器电路...放大器把取样的信号放大...然后经过这级比较...从而去控制后级的动作...是否切断电源或别的操作...比较器是开路输出.所以要加上上位电阻...不然无法输出高电平... 4.第四部分是一个驱动继电器的电路...这个电路和一般所不同的是...这个是一个自锁电路... 一段保护信号过来后...这个电路就会一直工作...直到断掉电源再开机...这个自锁电路结构和单向可控硅差不多. 1 采用电流传感器进行电流检测过流检测传感器的工作原理如图1所示。通过变流器所获得的变流器次级电流经I／V转换成电压，该电压直流化后，由电压比较器与设定值相比较，若直流电压大于设定值，则发出辨别信号。但是这种检测传感器一般多用于监视感应电源的负载电流，为此需采取如下措施。由于感应电源启动时，启动电流为额定值的数倍，与启动结束时的电流相比大得多，所以在单纯监视电流电瓶的情况下，感应电源启动时应得到必要的输出信号，必须用定时器设定禁止时间，使感应电源启动结束前不输出不必要的信号，定时结束后，转入预定的监视状态。 2 启动浪涌电流限制电路开关电源在加电时，会产生较高的浪涌电流，因此必须在电源的输入端安装防止浪涌电流的软启动装置，才能有效地将浪涌电流减小到允许的范围内。浪涌电流主要是由滤波电容充电引起，在开关管开始导通的瞬间，电容对交流呈现出较低的阻抗。如果不采取任何保护措施，浪涌电流可接近数百A。开关电源的输入一般采用电容整流滤波电路如图2所示，滤波电容C可选用低频或高频电容器，若用低频电容器则需并联同容量高频电容器来承担充放电电流。图中在整流和滤波之间串入的限流电阻Rsc是为了防止浪涌电流的冲击。合闸时Rsc限制了电容C的充电电流，经过一段时间，C上的电压达到预置值或电容C1上电压达到继电器T动作电压时，Rsc被短路完成了启动。同时还可以采用可控硅等电路来短接Rsc。当合闸时，由于可控硅截止，通过Rsc对电容C进行充电，经一段时间后，触发可控硅导通，从而短接了限流电阻Rsc。 3 采用基极驱动电路的限流电路在一般情况下，利用基极驱动电路将电源的控制电路和开关晶体管隔离开。控制电路与输出电路共地，限流电路可以直接与输出电路连接，工作原理如图3所示，当输出过载或者短路时，V1导通，R3两端电压增大，并与比较器反相端的基准电压比较。控制PWM信号通断。 4 通过检测IGBT的Vce 当电源输出过载或者短路时，IGBT的Vce值则变大，根据此原理可以对电路采取保护措施。对此通常使用专用的驱动器EXB841，其内部电路能够很好地完成降栅以及软关断，并具有内部延迟功能，可以消除干扰产生的误动作。其工作原理如图4所示，含有IGBT过流信息的Vce不直接发送到EXB841 的集电极电压监视脚6，而是经快速恢复二极管VD1，通过比较器IC1输出接到EXB841的脚6，从而消除正向压降随电流不同而异的情况，采用阈值比较器，提高电流检测的准确性。假如发生了过流，驱动器：EXB841的低速切断电路会缓慢关断IGBT，从而避免集电极电流尖峰脉冲损坏IGBT器件。为避免在使用中因非正常原因造成输出短路或过载，致使调整管流过很大的电流，使之损坏。故需有快速保护措施。过流保护电路有限流型和截流型两种。限流型：当调整管的电流超过额定值时，对调整管的基极电流进行分流，使发射极电流不至于过大。图4-2为其简要电路图。图中R为一小电阻，用于检测负载电流。当IL不超过额定值时，T1、截止；当IL 超过额定值时，T'1导通，其集电极从T1的基极分流。从而实现对T1管的保护

直流电源过载及短路保护电路

直流电源过载及短路保护电路保护电路的元器件只有1O个，具有电源短路保护、停电自锁、过负荷电流保护功能（过负荷电流大小可调节设定）；电路原理图见附图。接通直流电源VCC。双色发光管发绿光。指示直流电源正常。电源短路保护功能：按下轻触开关K1。三极管BGI基极经限流电阻R2得到高电平，BG1饱和导通，继电器J吸合，其常开触点J闭合，OUT端正常输出直流电源，发光管发橙色光。在继电器J 吸合的同时，三极管BG2基极也被下拉成低电平，BG2导通，此时BGl保持导通，整个电路正常工作。当OUT端发生短路时。Vcc电压被下拉成近似为零伏（其实。只要V et电压下降造成三极管BG1基极的电压低于O.7V时），三极管BG1退出饱和导通状态，继电器J释放。停电自锁：当Vcc电源停电再来电时。由于BG2基极通过继电器J的线圈处于高电平。所以BG2截止。BG1也截止。继电器J不吸合，OUT端无直流电压输出。过负荷电流保护：由于变压器存在内阻以及线路存在线电阻，所以。在电源带上负荷的时侯，会出现电压下降的现象。负荷越大电压下降也越大。根据这种原理。本电路由。R2和w组成了分压器，分压点电压=W÷（R2+W）xVcc。所以，当Vcc一定时，如W越小则分压点电压越低；反之。R2和w是定值。Vcc越低。同样分压点电压也越低。当分压点电压低于017V 时，三极管BGI截止。继电器J释放，起到了限制负荷电流的作用。本人采用市售1000mA/15V、800mA/12V、500mA/10V直流电源做实验。用300W电阻丝作负载（把电阻丝的一端与电源地可靠接牢，并放在一块耐热板上。然后把电流表的红表笔接在OUT输出端，再用黑表笔从电阻丝的一端贴紧。慢慢滑向中段）。调节W阻值。在100mA一800mA都可以取得满意的保护作用。电容C1的作用：在实验制作过程中，未接C1时。在多次关断并再接通电源Vcc的瞬间。BG1有时会出现误导通现象，这主要是干扰和BG2可能存在的微小漏电流造成的。利用电容两端电压不能突变的原理。在BG1的基极并接上C1后，连续几十次关断并再接通电源Vcc.未再出现误导通现象。另外，电位器w还起着在停电瞬间对Cl快速放电的作用。避免电源Vcc在关、开时间极短的情况下。由于c1的作用出现BG2延迟误导通的现象。

8通道电子开关电路

8通道电子开关电路 (1)电路结构与特点团35所示电路是一种用途广泛的8通道电子开关电路。该电路结构简单，工作稳定可靠，可以通过触摸、磁控、红外线、光电或连续脉冲等控制通道切换，并通过LED数码管显示通道号，适用于不同目的电子开关。其中，图35(a)为主控电路，固35(b)一(c)是几种触发电路，可视不同的目的去替换团35(a)中的前面u1部分。在图35(a)中，平时Vl处于截止状态，其集电极输出商电平，并加至u1的2脚S端，使四处于准备状态，这时3脚Q端输出低电乎。当用手触摸传感器板M时，v1获取基极偏流放导通，其负电报输出的低电乎加到u1的2脚s端，ul被触发，于是3脚便输出一个宽约为200 ms的正脉冲，作为时钟情号送至U2的CP端。 u2是一个十进制计数器／脉冲分配器。当14脚(CP端)有I一10个正脉冲输入时，Y1 一Y10(图中只用到Yl—Y8)依次单独输出一个商电平信号。此输出信号有两个作用：一是送至u3作为通道显示控制信号，二是从插座P1引出，去同步控制其他电路(或电器)。 U3为1—8显示译码／驱动器。U4为共阴极LED数码管，R3为限流电阻。当U3的输出a一8有相应高电平时．u4数码管将显示l一8中的相应字形，作为工作通道显示。图35(b)为磁控触发电路，可以用它去替换图35(a)中的U1部分。当磁铁NSl每靠近干簧管sl一次，其内部触点便接通一次，为U5的2脚加一触发倍号，u5的3脚的输出脉冲可送到u2的cP端，作为时钟脉冲输入。固35(c)是一个磁检测电路，使用霍尔元件 u6作为信号转换，其中R6为内部负电极开路输出管的负载电阻。图35(d)是外加其他正脉冲触发控制的例子，外加脉冲可取自各种传感电路或报警电路。图2s(e)为光电触发控制电路，挡板Ns3每移开一次，光电管v4便输出一个正脉冲。 (2)冗IB件选择在图35中，U1、U5选用NE555或吵555、LM555等时基电路；U2选用CD4017 CMOS集成电路；U3选用CH233显示译码／驱动器；U4选用LC5011共阴LED数码管；U6选用ND6852F霍尔元件；V1选用BCl48三极管；V2选用S9014三极管；V3选用 SE383发光管；v4选用3DU5光电接收管，R1、R10选用10kD，R2选用12ko，R3选用

信号处理电子电路图全集

信号处理电子电路图全集一．波形发生器电路图交流驱动电路实现的基本要求是要在选通像素点两端施加交变脉冲信号，而在非选通端加零偏压或负偏压。为了增加电路应用的灵活性，并且为研究OLED的驱动信号变化对于其性能的影响提供方便，要求交流驱动电路的相位和占空比可调。为此，本文设计了一个可以灵活控制的波形信号发生器，其结构为图1所示的一个由双D型触发器构成的振荡器。该振荡器的起振、停止可以控制，输出波形的相位和占空比也可以调节，其工作波形如图2所示。二．红外接收头的构造红外接收电路通常由红外接收二极管与放大电路组成，放大电路通常又由一个集成块及若干电阻电容等元件组成，并且需要封装在一个金属屏蔽盒里，因而电路比较复杂，体积却很小，还不及一个7805体积大！ SFH506-38与RPM-638是一种特殊的红外接收电路，它将红外接收管与放大电路集成在一体，体积小（大小与一只中功率三极管相当），密封性好，灵敏度高，并且价格低廉，市场售价只有几元钱。它仅有三条管脚，分别是电源正极、电源负极以及信号输出端，其工作电压在5V左右.只要给它接上电源即是一个完整的红外接收放大器，使用十分方便。它的主要功能包括放大,选频,解调几大部分,要求输入信号需是已经被调制的信号。经过它的接收放大和解调会在输出端直接输出原始的信号。从而使电路达到最简化！灵敏度和抗干扰性都非常好，可以说是一个接收红外信号的理想装置。 · [图文] T形R-2R电阻网络D/A转换电路

· [图文] KD9561组成的开关式警音发生器电路 · [图文] 石英晶体矩形波振荡器电路 · [图文] 方波振荡器电路 · [图文] 8031与DAC0832双缓冲方式接口电路 · [组图] 矩形波电压发生器 · [组图] 用DAC0832产生锯齿波电路 · [图文] 功率变换电路 · [图文] 数字温湿度传感器SHT11与CC2430应用接口电路 · [图文] 调制解调器与电脑接口电路 · [图文] 数字信号的纠错原因及解决方法 · [组图] 变压器电桥原理图 · [图文] 利用运算放大器式电路虚地点减小电缆电容原理图 · [组图] 差动脉宽(脉冲宽度)调制电路 · [图文] 通断温度控制电路--On-Off Temperature Control · [组图] Phorism with 12V · [组图] 击落模型定位器电路 (Downed Model Locator II) · [组图] 红外线开关电路-Infra Red Switch · [组图] 电池组接收器的放电电路--Discharger for Receiver Battery Packs · [组图] 多通道火箭发射器 -Multi Rocket Launcher · [组图] 阻抗变换器电路 · [图文] 步进电机各相绕组驱动电路 · [图文] 速度判别电路 · [图文] 一种实用的步进电机驱动电路 · [图文] 4线步进电机分列分列电路原理图 · [组图] 击落模型定位器电路 (Downed Model Locator) · [图文] CW431CS比较器应用线路 · [图文] 智能天线技术的应用 · 天线的基本概念及制作 · [组图] 红外接收头的构造 · [图文] 手机信号指示器电路原理图 · [组图] 二阶高通分频器单元电路 · [组图] 二阶分频器低通单元电路 · [组图] 分立元件无稳态多谐振荡电路 · [图文] 用Max038制作的函数波形发生器 · [图文] 多波调频信号产生器电路 · [组图] 方波和三角波发生器电路 · [组图] RC桥式正弦振荡电路 · [图文] AD8228集成芯片构成的阻抗匹配电路 · [图文] 分立元件组成的阻抗匹配电路 · [图文] 采用间接电流反馈架构的IA · [图文] 使用三运放搭建输入缓冲级和输出级电路

过流保护电路原理

过流保护电路原理过流保护电路图过流保护电路原理本电路适用于直流供电过流保护，如各种电池供电的场合。如果负载电流超过预设值，该电子保险将断开直流负载。重置电路时，只需把电源关掉，然后再接通。该电路有两个联接点（A、B标记），可以连接在负载的任意一边。负载电流流过三极管T4、电阻R10和R11。A、B端的电压与负载电流成正比，大多数的电压分配在电阻上。当电源刚刚接通时，全部电源电压加在保险上。三极管T2由R4的电流导通，其集电极的电流值由下式确定：VD4＝VR7＋0.6。因为D4上的电压（VD4）和R7上的电压（VR7）是恒定的，所以T2的集电极电流也是恒定。该三极管提供稳定的基极电流给T3，因而使其导通，接着又提供稳定的基极电流给T4。保险导电，负载有电流流过。当电源刚接通时，电容器C1提供一段延时，从而避免T1导电和保持T2断开。保险上的电压（VAB）通常小于2V，具体值取决于负载电流。当负载电流增大时，该电压升高，并且在二极管D4导通时，达到分流部分T2的基极电流，T2的集电极电流因而受到限制。由此，保险上的电压进一步增大，直到大约4.5V，齐纳二极管D1击穿，使T1导通，T2便截止，这使得T3和T4也截止，此时保险上的电压增大，并且产生正反馈，使这些三极管保持截止状态。 C1的作用是给出一段短时延迟，以便保险可以控制短时过载，如象白炽灯的开关电流，或直流电机的启动电流。因此，改变C1的值可以改变延迟时间的长短。该电路的电压范围是10～36V的直流电，延迟时间大约0.1秒。对于电路中给出的元件值，负载电流限制为

1A。通过改变元件值，负载电流可以达到10mA～40A。选择合适额定值的元件，电路的工作电压可以达到6～500V。通过利用一个整流电桥（如下面的电源电路），该保险也可以用于交流电路。电容器C2提供保险端的瞬时电压保护。二极管D2避免当保险上的电压很低时，C1经过负载放电。过流保护电路图带自锁的过流保护电路 1.第一个部分是电阻取样...负载和R1串联...大家都知道.串联的电流相等...R2上的电压随着负载的电流变化而变化...电流大,R2两端电压也高...R3 D1组成运放保护电路...防止过高的电压进入运放导致运放损坏...C1是防止干扰用的... 2.第二部分是一个大家相当熟悉的同相放大器...由于前级的电阻取样的信号很小...所以得要用放大电路放大.才能用...放大倍数由VR1 R4决定... 3.第三部分是一个比较器电路...放大器把取样的信号放大...然后经过这级比较...从而去控制后级的动作...是否切断电源或别的操作...比较器是开路输出.所以要加上上位电阻...不然无法输出高电平...

三极管开关电路设计详细过程

揭秘：三极管开关电路设计详细过程电源网首页| 分类：功率开关| 2011-03-10 09:15:39 | 评论(0) 摘要：三极管除了可以当做交流信号放大器之外，也可以做为开关之用。严格说起来，三极管与一般的机械接点式开关在动作上并不完全相同，但是它却具有一些机械式开关所没有的特点。图1所示，即为三极管电... 三极管除了可以当做交流信号放大器之外，也可以做为开关之用。严格说起来，三极管与一般的机械接点式开关在动作上并不完全相同，但是它却具有一些机械式开关所没有的特点。图1所示，即为三极管电子开关的基本电路图。由下图可知，负载电阻被直接跨接于三极管的集电极与电源之间，而位居三极管主电流的回路上。输入电压Vin则控制三极管开关的开启(open) 与闭合(closed) 动作，当三极管呈开启状态时，负载电流便被阻断，反之，当三极管呈闭合状态时，电流便可以流通。详细的说，当Vin为低电压时，由于基极没有电流，因此集电极亦无电流，致使连接于集电极端的负载亦没有电流，而相当于开关的开启，此时三极管乃胜作于截止(cut off)区。

同理，当Vin为高电压时，由于有基极电流流动，因此使集电极流过更大的放大电流，因此负载回路便被导通，而相当于开关的闭合，此时三极管乃胜作于饱和区(saturation)。一、三极管开关电路的分析设计由于对硅三极管而言，其基射极接面之正向偏压值约为0.6伏特，因此欲使三极管截止，Vin必须低于0.6伏特，以使三极管的基极电流为零。通常在设计时，为了可以更确定三极管必处于截止状态起见，往往使Vin值低于0.3伏特。(838电子资源)当然输入电压愈接近零伏特便愈能保证三极管开关必处于截止状态。欲将电流传送到负载上，则三极管的集电极与射极必须短路，就像机械开关的闭合动作一样。欲如此就必须使Vin达到够高的准位，以驱动三极管使其进入饱和工作区工作，三极管呈饱和状态时，集电极电流相当大，几乎使得整个电源电压Vcc均跨在负载电阻上，如此则VcE便接近于0，而使三极管的集电极和射极几乎呈短路。在理想状况下，根据奥姆定律三极管呈饱和时，其集电极电流应该为﹕ 因此，基极电流最少应为：上式表出了IC和IB之间的基本关系，式中的β值代表三极管的直流电流增益，对某些三极管而言，其交流β值和直流β值之间，有着甚大的差异。欲使开关闭合，则其V in值必须够高，以送出超过或等于(式1) 式所要求的最低基极电流值。由于基极回路只是一个电阻和基射极接面的串联电路，故Vin可由下式来求解﹕

过流保护电路原理过流保护电路图

過流保護電路原理過流保護電路圖過流保護電路原理本電路適用於直流供電過流保護，如各種電池供電的場合。如果負載電流超過預設值，該電子保險將斷開直流負載。重置電路時，只需把電源關掉，然後再接通。該電路有兩個聯接點（A、B標記），可以連接在負載的任意一邊。

負載電流流過三極管T4、電阻R10和R11。A、B端的電壓與負載電流成正比，大多數的電壓分配在電阻上。當電源剛剛接通時，全部電源電壓加在保險上。三極管T2由R4的電流導通，其集電極的電流值由下式確定：VD4＝VR7＋0.6。因為D4上的電壓（VD4）和R7上的電壓（VR7）是恒定的，所以T2的集電極電流也是恒定。該三極管提供穩定的基極電流給T3，因而使其導通，接著又提供穩定的基極電流給T4。保險導電，負載有電流流過。當電源剛接通時，電容器C1提供一段延時，從而避免T1導電和保持T2斷開。保險上的電壓（VAB）通常小於2V，具體值取決於負載電流。當負載電流增大時，該電壓升高，並且在二極體D4導通時，達到分流部分T2的基極電流，T2的集電極電流因而受到限制。由此，保險上的電壓進一步增大，直到大約4.5V，齊納二極體D1擊穿，使T1導通，T2便截止，這使得T3和T4也截止，此時保險上的電壓增大，並且產生正回饋，使這些三極管保持截止狀態。 C1的作用是給出一段短時延遲，以便保險可以控制短時超載，如象白熾燈的開關電流，或直流電機的啟動電流。因此，改變C1的值可以改變延遲時間的長短。該電路的電壓範圍是10～36V的直流電，延遲時間大約0.1秒。對於電路中給出的元件值，負載電流限制為1A。通過改變元件值，負載電流可以達到10mA～40A。選擇合適額定值的元件，電路的工作電壓可以達到6～500V。通過利用一個整流電橋（如下面的電源電路），該保險也可以用於交流電路。電容器C2提供保險端的暫態電壓保護。二極體D2避免當保險上的電壓很低時，C1經過負載放電。

保护电路设计方法 - 过电压保护

保护电路设计方法- 过电压保护 2.过电压保护 ⑴过电压的产生及抑制方法 ①过电压产生的原因对于IGBT开关速度较高，IGBT关断时及FWD逆向恢复时，产生很高的di/dt，由于模块周围的接线的电感，就产生了L di/dt电压（关断浪涌电压）。这里，以IGBT关断时的电压波形为例，介绍产生原因和抑制方法，以具体电路（均适用IGBT/FWD）为例加以说明。为了能观测关断浪涌电压的简单电路的图6中，以斩波电路为例，在图7中示出了IGBT关断时的动作波形。关断浪涌电压，因IGBT关断时，主电路电流急剧变化，在主电路分布电感上，就会产生较高的电压。关断浪涌电压的峰值可用下式求出： V CESP=E d＋(-L dI c/dt) 式中dl c/dt为关断时的集电极电流变化率的最大值；V CESP为超过IGBT的C-E间耐压(V CES)以至损坏时的电压值。 ②过电压抑制方法作为过电压产生主要因素的关断浪涌电压的抑制方法有如下几种： 1.在IGBT中装有保护电路（=缓冲电路）可吸浪涌电压。缓冲电路的电容，采用薄膜电容，并靠近IGBT 配置，可使高频浪涌电压旁路。

2.调整IGBT的驱动电路的V CE或R C，使di/dt最小。 3.尽量将电件电容靠近IGBT安装，以减小分布电感，采用低阻抗型的电容效果更佳。 4.为降低主电路及缓冲电路的分布电感，接线越短越粗越好，用铜片作接线效果更佳。 ⑵缓冲电路的种类和特缓冲电路中有全部器件紧凑安装的单独缓冲电路与直流母线间整块安装缓冲电路二类。 ①个别缓冲电路为个别缓冲电路的代表例子，可有如下的缓冲电路 1.RC缓冲电路 2.充放电形RCD缓冲电路 3.放电阻止形RCD缓冲电路表3中列出了每个缓冲电路的接线图。特点及主要用途。表3 单块缓冲电路的接线圈特点及主电用途

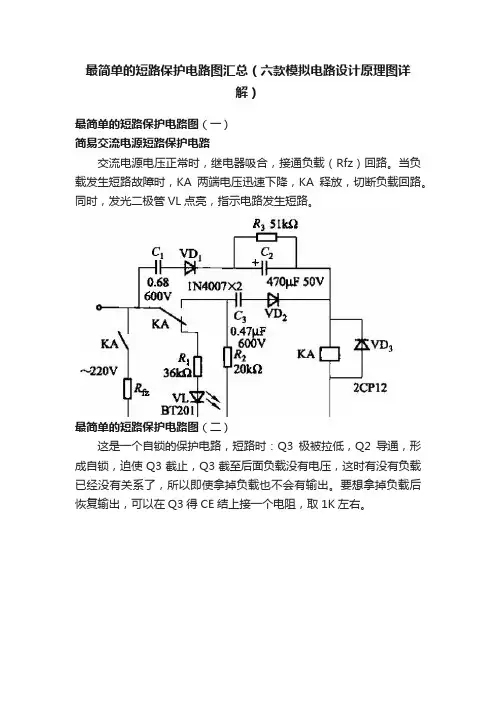

保护电路(短路保护篇)(精)

■ 概要 ■ 动作说明 2 用电压检测器 (VD来用作短路保护是不充分的。● 输出检测时 (输出短路这是因为当 VD 输入端的待检测电压 VIN 低于 VD 输出电压 (VOUT短路时,因为电阻 4-地 (R4-GND之间的电的最低工作电压 0.9V 的时候, VD 的输出(VOUT压也就是三极管 2(Q2的 VBE 下降到约 0.6V 以下,三极管 2变得不稳定。下面,介绍一种通过在 IC 周边回 (Q2断开。这时,原本被三极管 2(Q2短路的电容1(C1有路增加器件,在输出完全短路的时候,能使电流流过,电容 1(C1-地 (C1-GND 之间的电压缓缓上升。 IC 停止工作的闭锁型短路保护电路。当电容 1(C1电压也就是三极管 1(Q1的 VBE 约等於 0.6V 时, 三极管 1(Q1打开, CE 端被短路降为 0V , IC 停止工作。 ■ 特点 ?可实现完全短路保护。 <电压检测的常数计算 > ?配合 XC9201系列 (带限流机能一起使用, 假设以 IC2=0.1mA, CE_in=5V为条件来计算电路常数可以强化电路保护的作用。首先, ■ 动作说明 1 ● 起动时 (保护电路动作的延迟

当 CE_in被激活后,三极管 1(Q1会导通然后计算 IB2的电流,假设 Q2的 hfe=100,为了不使 CE=0, 设定电容 1(C1的值,使得三极管 1(Q1的 VBE 达到导通电压 (约 0.6V 的时间延迟。在此期间,因为输出电压已经达到 2V 以上,三极管 2(Q2导通,三极管 1(Q1的基极 -发射极之假设流过 R3, R4的偏置电流 IBIAS 是基极电流的 10倍以上间短路,使得三极管 1(Q1维持在断开状态。 C1电压达到 0.6V 的时间设定必须比 IC 的软启动时间长。设定检测电压 VDF 为 2V , <延迟时间的计算公式 > T : 三极管 Q1的延迟时间 (秒 R2:电阻 2的电阻值 (欧姆 C1:电容 C1的电容值(法拉 VBE1:三极管 Q1的 VBE(伏特 CE_in:信号电压 (伏特

电脑开关电源原理及电路图

2.1、输入整流滤波电路只要有交流电AC220V输入，ATX开关电源，无论是否开启，其辅助电源就一直在工作，直接为开关电源控制电路提供工作电压。图1中，交流电AC220V经过保险管FUSE、电源互感滤波器L0，经BD1—BD4整流、C5和C6滤波，输出300V左右直流脉动电压。C1为尖峰吸收电容，防止交流电突变瞬间对电路造成不良影响。TH1为负温度系数热敏电阻，起过流保护和防雷击的作用。L0、R1和C2组成Π型滤波器，滤除市电电网中的高频干扰。C3和C4为高频辐射吸收电容，防止交流电窜入后级直流电路造成高频辐射干扰。 2.2、高压尖峰吸收电路 D18、R004和C01组成高压尖峰吸收电路。当开关管Q03截止后，T3将产生一个很大的反极性尖峰电压，其峰值幅度超过Q03的C极电压很多倍，此尖峰电压的功率经D18储存于C01中，然后在电阻R004上消耗掉，从而降低了Q03的C极尖峰电压，使Q03免遭损坏。 2.3、辅助电源电路整流器输出的300V左右直流脉动电压，一路经T3开关变压器的初级①~②绕组送往辅助电源开关管Q03的c极，另一路经启动电阻R002给Q03的b极提供正向偏置电压和启动电流，使Q03开始导通。Ic流经T3初级①~②绕组，使T3③~④反馈绕组产生感应电动势(上正下负)，通过正反馈支路C02、D8、R06送往Q03的b极，使Q03迅速饱和导通，Q03上的Ic电流增至最大，即电流变化率为零，此时D7导通，通过电阻R05送出一个比较电压至IC3（光电耦合器Q817）的③脚，同时T3次级绕组产生的感应电动势经D50整流滤波后一路经R01限流后送至IC3的①脚，另一路经R02送至IC4（精密稳压电路TL431），由于Q03饱和导通时次级绕组产生的感应电动势比较平滑、稳定，经IC4的K端输出至IC3的②脚电压变化率几乎为零，使IC3内发光二极管流过的电流几乎为零，此时光敏三极管截止，从而导致Q1截止。反馈电流通过R06、R003、Q03的b、e极等效电阻对电容C02充电，随着C02充电电压增加，流经Q03的b极电流逐渐减小，使③~④反馈绕组上的感应电

过压保护电路

过压保护电路 MAX6495-MAX6499/MAX6397/MAX6398过压保护(OVP)器件用于保护后续电路免受甩负载或瞬间高压的破坏。器件通过控制外部串联在电源线上的n沟道MOSFET实现。当电压超过用户设置的过压门限时，拉低MOSFET的栅极，MOSFET关断，将负载与输入电源断开。过压保护器件数据资料中提供的典型电路可以满足大多数应用的需求(图1)。然而，有些应用需要对基本电路进行适当修改。本文讨论了两种类似应用：增大电路的最大输入电压，在过压情况发生时利用输出电容存储能量。图1 过压保护的基本电路增加电路的最大输入电压虽然图1电路能够工作在72V瞬态电压，但有些应用需要更高的保护。因此，如何提高OVP器件的最大输入电压是一件有意义的事情。图2所示电路增加了一个电阻和齐纳二极管，用来对IN的电压进行箝位。如果增加一个三极管缓冲器(图3)，就可以降低对并联稳压器电流的需求，但也提高了设计成本。

图2 增大最大输入电压的过压保护电路图3 功过三极管缓冲器增大输入电压的过压保护电路齐纳二极管的选择，要求避免在正常工作时消耗过多的功率，并可承受高于输入电压最大值的电压。此外，齐纳二极管的击穿电压必须小于OVP的最大工作电压(72V)，击穿时齐纳二极管电流最大。串联电阻(R3)既要足够大，以限制过压时齐纳二极管的功耗，又要足够小，在最小输入电压时能够维持OVP器件正常工作。图2中电阻R3的阻值根据以下数据计算：齐纳二极管D1的击穿电压为54V;过压时峰值为150V，齐纳二极管的功率小于3W。根据这些数据要求，齐纳二极管流过的最大电流为：3W/54V = 56mA 根据这个电流，R3的下限为： (150V - 54V)/56mA = 1.7kW

保护电路图全集

保护电路图全集一．低功耗定时开关电路图二．LM339组成的过压、欠压及过热保护电路进线电源过压及欠压对开关电源造成的危害，主要表现在器件因承受的电压及电流应力超出正常使用的范围而损坏，同时因电气性能指标被破坏而不能满足要求。因此对输入电源的上限和下限要有所限制，为此采用过压、欠压保护以提高电源的可靠性和安全性。温度是影响电源设备可靠性的最重要因素。根据有关资料分析表明，电子元器件温度每升高2℃，可靠性下降10％，温升50℃时的工作寿命只有温升25℃时的1/6，为了避免功率器件过热造成损坏，在开关电源中亦需要设置过热保护电路。图4是仅用一个4比较器LM339及几个分立元器件构成的过压、欠压、过热保护电路。取样电压可以直接从辅助控制电源整流滤波后取得，它反映输入电源电压的变化，比较器共用一个基准电压，N1.1为欠压比较器，N1.2为过压比较器，调整R1可以调节过、欠压的动作阈值。N1.3为过热比较器，RT为负温度系数的热敏电阻，它与R7构成分压器，紧贴于功率开关器件IGBT的表面，温度升高时，RT阻值下降，适当选取R7的阻值，使N1.3在设定的温度阈值动作。N1.4用于外部故障应急关机，当其正向端输入低电平时，比较器输出低电平封锁PWM驱动信号。由于4个比较器的输出端是并联的，无论是过压、欠压、过热任何一种故障发生，比较器输出低电平，封锁驱动信号使电源停止工作，实现保护。如将电路稍加变动，亦可使比较器输出高电平封锁驱动信号。

图4 过压、欠压、过热保护电路 · [图文] 低功耗定时开关电路图 · [图文] LM339组成的过压、欠压及过热保护电路 · [图文] 采用继电器和限流电阻构成的软启动电路 · [图文] 采用晶闸管和限流电阻组成的软启动电路 · [组图] 防浪涌软启动电路 · [图文] CW431CS过电压保护应用电路 · [图文] 弧焊电源保护电路的设计 · [图文] 电动车控制器短路保护时间的计算方法 · 太阳能热水器与防雷电设计方案 · ESD保护元件的对比分析及大电流性能鉴定 · [图文] PolySwitch元件的保护特性解析 · 如何正确选择中小型断路器 · 变频器过电压产生的原因及解决方法 · [图文] ESD保护时怎样维持USB信号完整性 · [图文] 集成运算放大器输出过流保护电路原理 · [图文] 集成运算放大器供电过压保护电路原理 · [图文] 保险丝熔断自愈电路图原理 · [图文] 停电自锁保护开关电路原理图 · [图文] 压敏电阻原理及应用 · [图文] 选用压敏电阻的方法 · [图文] 整流电源的过压保护-压敏电阻及其应用 · [图文] 用于三极管的过压保护-压敏电阻及其应用 · [图文] 彩电消磁电路的过压保护-压敏电阻及其应用 · [组图] 显像管放电保护-压敏电阻及其应用 · [图文] 直流电机的稳速保护-压敏电阻及其应用 · [图文] 固态继电器电路的过压保护-压敏电阻及其应用 · [图文] 电视机的防雷保护-压敏电阻及其应用 · [图文] 电视机稳压保护器-压敏电阻及其应用 · [图文] 由TL431组成的高精度的恒流源电路图 · [图文] 带滞回区的电池放电保护电路 · [图文] 红外线探测报警器制作原理 · [图文] 过流保护电路原理 · [图文] 直流电路的过流保护设计方法 · [图文] 蒸汽熨斗自动保护电路原理图 · [图文] 含指示灯的短路保护电路 · [图文] 三相三线制电源缺相保护电路 · [图文] 锂芯保护电路 · [图文] T3(E3)保护电路及解决方案 · [图文] VDSL保护电路及解决方案
