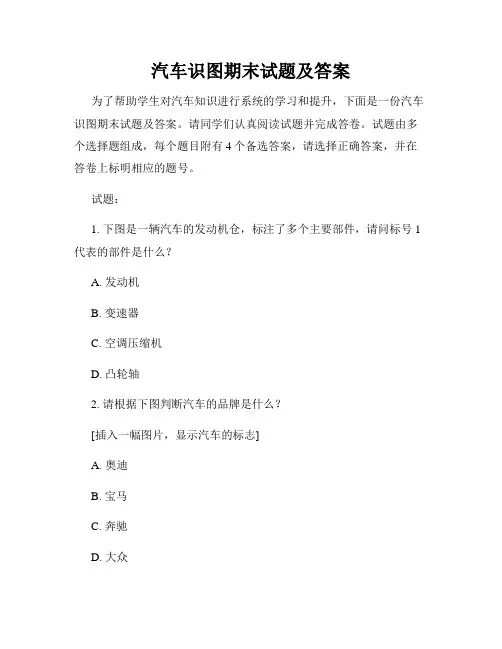

汽车识图期末试卷+答案

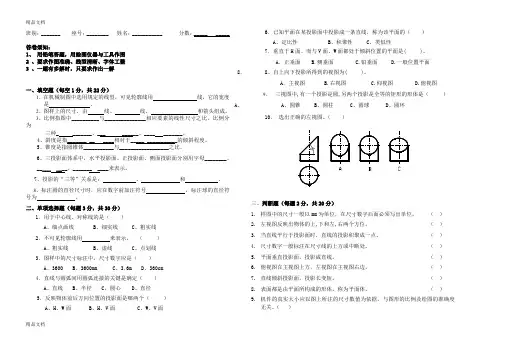

《汽车识图》期末理论试卷
班别：姓名：学号：
注意事项：
1．考试时间为100分钟，试卷共100分。
2．请首先按要求在试卷的标封处填写您所在班级、姓名和学号。
3．请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。
4．不要在试卷上乱写乱画，不要在标封区填写无关内容。
5、标注球面直径时，应在数字前加注符号（ D ）。
A、S
B、R
C、SR
D、SΦ
6. A一般适用于外形比较简单、内部结构较为复杂的机件。
A．全剖视图 B．半剖视图 C．局部剖视图 D．斜剖视图7．主视图、俯视图、仰视图、后视图的 A 。
A．长对正 B．高平齐 C．宽相等
8．在基本视图中，由下向上投影所得到的视图称为 C 。
A．基本视图 B．俯视图 C．仰视图 D．右视图
9. 国家标准规定采用 B 来表达机件的内部结构形状。
A．视图 B．剖视图 C．断面图 D．局部放大图
10. 局部视图可用 D分界。
A．粗实线 B．细实线 C．细虚线 D．波浪线
二、多选题，以下备选答案中有两项或两项以上最符合题目要求，不选、错选均不得分。（5题，每题3分，共15分）
1、标注尺寸的三要素是（ABC )。
A、尺寸数字
B、尺寸界限
C、尺寸线
D、方框
2、投影法两大类( AB )。
A、中心投影法
B、平行投影法
C、正投影法
D、弯曲投影法
3、主视图是由（ A ）向( B )投射所得的视图。
A、前
B、后
C、上
D、下
4、俯视图是由（ C ）向（D ）投射所得的视图。
A、前
B、后
C、上
D、下
5、左视图是由（ C ）向（ D ）投射所得的视图。
A、前
B、后
C、左
D、右
三、判断题，对的打√，错的打×。（10题，每题2分，共20分）
1．侧垂线的正面投影和侧面投影均反映实长。（×）
2．一般位置直线在三个投影面上的投影都小于实长。（√）
3．六个基本视图不再符合长对正、高平齐、宽相等的投影规律。（×）4．相贯线是两回转体表面的共有线，也是相交立体的分界线。（√）5．比例是指实物与图形相应要素的线性尺寸之比。（×）
6．字体的号数代表字体的高度。（√）
7. 极限偏差的数值可以为正值、负值和零，公差的数值只能是正值。( √）
8. 基孔制中的基准孔，其基本偏差代号为H，下偏差为零。（√）
9. 标准公差共有18个精度等级。（×）
10. 基本偏差可能是上偏差，也可能是下偏差。（√）
四、填空题。（5题，每空1分，共15分）
1、在工程技术中为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，
根据投影原理标准或有关规定画出的图形，叫做视图。
2、在图纸上必须用粗实线画出图框，标题栏一般应位于图纸的右下
方位。
3、图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界限用细实线画出，对称中心线和轴线用细点划线画出。
4、比例是图形与实物相应要素的线性尺寸比，在画图时应尽
量采用原值的比例，须要时也可采用放大或缩小的比例，其中1：2为缩小比例，2：1为放大比例。无论采用哪种比例，图样上标注的应是机件的实际尺寸。
5、尺寸标注中的符号：R表示半径，Φ表示直径。

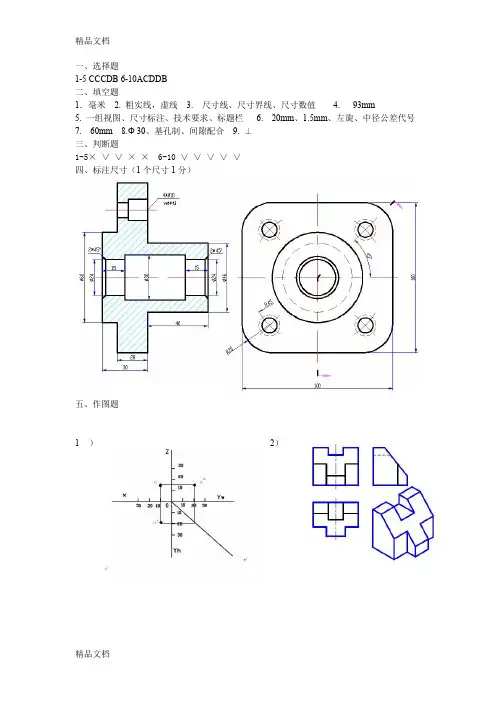

五、根据已知视图想象物体形状，补全视图中遗漏的图线(主视图不补图线)（10分）
1、
2、
六、作圆内接正五边形（10分）
机械识图习题集 第一章制图的基本知识和技能 1．图纸的幅面按尺寸大小可分为5 种，其代号分别为A0，A1，A2，A3，A4。2．图纸格式分为留有装订边和不留装订边两种，按照标题栏的方位又可将图纸格式分为X型和Y型两种。 3．标题栏应位于图纸的右下角，一般包含以下四个区：更改区、签字区、名称及代号区、其他区，标题栏中的文字方向为水平。 4.比例是指图中图形与其实物相应要素的线性尺寸之比。图样上标注的尺寸应是机件的最后完工尺寸尺寸，与所采用的比例无关。 5.常用比例有原值比例、放大比例和缩小比例三种；比例1：2是指实物是图形的2倍，属于缩小比例；比例2：1是指图形是实物的2倍，属于放大比例。 6.比例的选择原则是：作图时应尽量采用原则比例，需要时也可采用放大或缩小的比例。无论采用何种比例，图样中所注的尺寸，均为机件的最后完工尺寸。7．图样中书写的汉字、数字和字母，必须做到字体工整、笔划清除、间隔均匀、排列整齐，汉字应用长仿宋体书写，数字和字母应书写为斜体或直体。8．字号指字体的高度，图样中常用字号有3.5,5,7,10号四种。9．常用图线的种类有粗实线、细实线、波浪线、细虚线、细点画线、双点画线等六种。 10．图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用细虚线画出，尺寸线和尺寸界线用细实线画出，对称中心线和轴线用细点画线画出。虚线、细实线和细点划线的图线宽度约为粗实线的一半。 11．图样上的尺寸是零件的最后完工尺寸，尺寸以mm为单位时，不需标注代号或名称。 12．标注尺寸的四要素是尺寸界线、尺寸线、箭头、尺寸数字。 13．尺寸标注中的符号：R表示半径，φ表示直径，Sφ表示球面直径，SR表示球面半径，S表示斜度，C表示锥度。 14．标注水平尺寸时，尺寸数字的字头方向应朝上；标注垂直尺寸时，尺寸数字的字头方向应朝左。角度的尺寸数字一律按水平位置书写。当任何图线穿过尺寸数字时都必须断开。 15．斜度是指一直线（或平面）对一直线（或平面）的倾斜程度，写成1：n 形式，用符号S 表示。标注斜度时，在比数之前用斜度符号∠或>表示，该符 号的倾斜方向应与所标斜度的倾斜方向一致。 16．锥度是指圆锥的底圆直径与顶圆直径之差与圆锥长度的比，写成1：n 形式，用符号C 表示。标注锥度时，在比数之前用锥度符号或表示，该符号的倾斜方向应与所标锥度的倾斜方向一致。 17．符号“∠1：10”表示一直线（或平面）对一直线（或平面）的斜度为1:10，符号“1：5”表示圆锥的锥度为1:5 。 18．平面图形中的线段可分为已知线段、中间线段、连接线段三种。它们的作图顺序应是先画出已知线段，然后画中间线段，最后画连接线段。19．平面图形中的尺寸，按其作用可分为定形尺寸和定位尺寸两类。
*1、剖视图的种类可分为（????）视图、（????）视图和局部剖视图。 答案：全剖；半剖 2、金属材料的剖面线应以适当角度绘制，最好画成与主要轮廓或剖面区域的对称线成（??????）角，互相平行，间隔均匀的（?????答案：45゜；平行细实 3、剖切面的种类可分为（??????????）剖切面、（??????????）的剖切面、几个相交的剖切面。 答案：单一；几个平行； 4、当机件具有对称平面时，在垂直于对称平面上投影所得的图形，可以（????????）为界，一半画成剖视图，一半画成（??????）。答案：对称中心线；视图 5、机件的某一部分向基本投影面投影而得的视图称为（??????）视图，其断裂边界应以（??????）线表示。 答案：局部视图；波浪 6、在局部剖视图中，波浪线不能与轮廓线（????????），也不能（??????）轮廓线之外。 答案：重合（叠）；超出 7、假想用剖切平面将机件的某处切断，仅画出断面的图形，称为（??????），简称（????）。 答案：断面图；断面 8、画在视图轮廓线之外的断面，称为（??????）断面；画在视图轮廓线之内的断面，称为（??????）断面。 答案：移出；重合 9、移出断面的轮廓线用（????）线绘制；重合断面的轮廓线用（????）线绘制。 答案：粗实；细实 10、当视图的轮廓线与重合断面的轮廓线（??????）时，视图的轮廓线仍需完整的画出，不可（??????）。 答案：重合（叠）；间断 11、将机件的部分结构，用大于原图形所采用的比例画出的图形，称为（??????）图；放大部位用（??????）线圈出。?? 答案：局部放大；细实 12、肋板、轮辐及薄壁结构，（????）剖切时，一律不画剖面线，并用（????）线将它们与相邻结构分开。 答案：纵向；粗实 13、较长机件采用折断画法后，其长度应按（????）标注尺寸，断裂边缘常用（????）线画出。 答案：实长；波浪 14、按一定规律分布的相同结构，只需画出几个完整的结构，其余用（????）线相连或标明中心位置并注明（????）。 答案：细实；总数 15局部放大图上标注的比例是指（??????????）的线性尺寸与（??????????）相应要素的线性尺寸之比。 答案：放大图形；实际机件 二、选择题：（每题2分） 1、用剖切面完全地剖开机件所得的视图称（????）视图。 ????（A）全剖????(B)半剖(C)局部剖????(D)断面

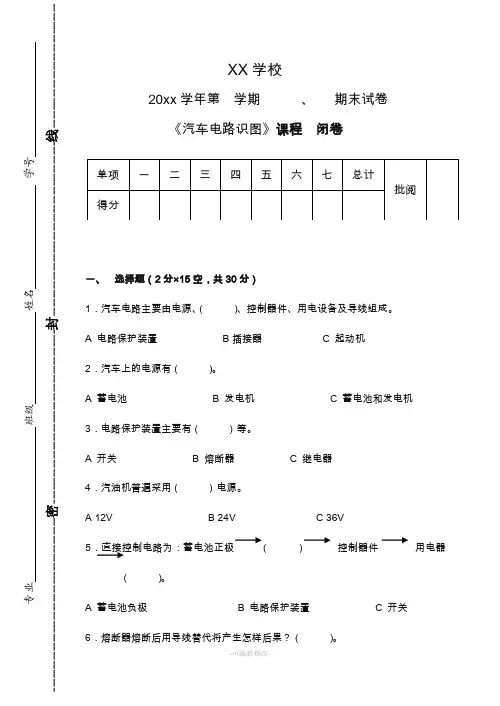

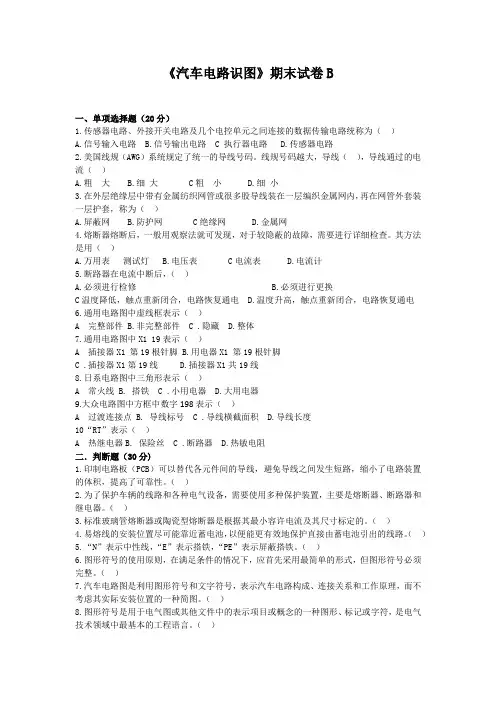

20xx学年第学期、期末试卷 《汽车电路识图》课程闭卷 一、选择题（2分×15空，共30分） 1．汽车电路主要由电源、（）、控制器件、用电设备及导线组成。 A 电路保护装置 B插接器 C 起动机 2．汽车上的电源有（）。 A 蓄电池 B 发电机 C 蓄电池和发电机 3．电路保护装置主要有（）等。 A 开关 B 熔断器 C 继电器 4．汽油机普遍采用（）电源。 A 12V B 24V C 36V 5．直接控制电路为：蓄电池正极（）控制器件用电器（）。 A 蓄电池负极 B 电路保护装置 C 开关 6．熔断器熔断后用导线替代将产生怎样后果？（）。 A 线路短路 B 导线和用电器烧掉 C 没关系 7．汽车锁住转向盘转轴时点火开关处于（），接通仪表指示灯是（），启动发动机是（）。 A ON挡 B LOCK挡 C ST挡 8．（）用于线束与线束或导线与导线间的相互连接。 A 继电器 B 保险丝 C 插接器 9．插接器的符号表示方法中，_______的表示插头，_______的表示插座。( ) A 黑色白色 B 白色黑色 C 黑色绿色 10．汽车电器中导线截面不得小于（）。 A 0.3mm2 B 0.5mm2 C 0.8mm2 11．电路图中建立起电位高、低的概念，电流的方向基本是由上而下的电路图是（）。 A 布线图 B 电路原理图 C 线束图 12. 汽车ECU工作的模式为（）。 A 开环 B 闭环 C 开环与闭环都有
