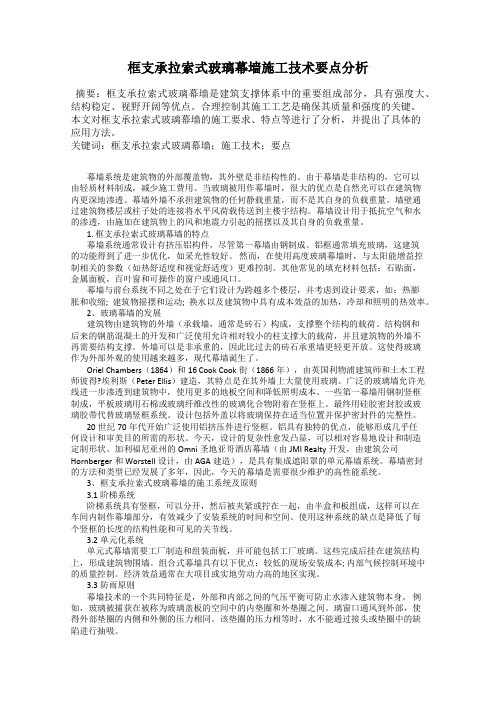

框支承拉索式玻璃幕墙施工技术要点分析
发表时间：2017-12-06T14:47:23.120Z 来源：《防护工程》2017年第19期作者：余景凡
[导读] 框支承拉索式玻璃幕墙是建筑支撑体系中的重要组成部分，具有强度大、结构稳定、视野开阔等优点。
深圳粵源建設股份有限公司广东深圳 518000
摘要：框支承拉索式玻璃幕墙是建筑支撑体系中的重要组成部分，具有强度大、结构稳定、视野开阔等优点。合理控制其施工工艺是确保其质量和强度的关键。本文对框支承拉索式玻璃幕墙的施工要求、特点等进行了分析，并提出了具体的应用方法。
关键词：框支承拉索式玻璃幕墙；施工技术；要点
幕墙系统是建筑物的外部覆盖物，其外壁是非结构性的。由于幕墙是非结构的，它可以由轻质材料制成，减少施工费用。当玻璃被用作幕墙时，很大的优点是自然光可以在建筑物内更深地渗透。幕墙外墙不承担建筑物的任何静载重量，而不是其自身的负载重量。墙壁通过建筑物楼层或柱子处的连接将水平风荷载传送到主楼宇结构。幕墙设计用于抵抗空气和水的渗透，由施加在建筑物上的风和地震力引起的摇摆以及其自身的负载重量。
1. 框支承拉索式玻璃幕墙的特点
幕墙系统通常设计有挤压铝构件，尽管第一幕墙由钢制成。铝框通常填充玻璃，这建筑的功能得到了进一步优化，如采光性较好。然而，在使用高度玻璃幕墙时，与太阳能增益控制相关的参数（如热舒适度和视觉舒适度）更难控制。其他常见的填充材料包括：石贴面，金属面板，百叶窗和可操作的窗户或通风口。
幕墙与前台系统不同之处在于它们设计为跨越多个楼层，并考虑到设计要求，如：热膨胀和收缩; 建筑物摇摆和运动; 换水以及建筑物中具有成本效益的加热，冷却和照明的热效率。
2、玻璃幕墙的发展
建筑物由建筑物的外墙（承载墙，通常是砖石）构成，支撑整个结构的载荷。结构钢和后来的钢筋混凝土的开发和广泛使用允许相对较小的柱支撑大的载荷，并且建筑物的外墙不再需要结构支撑。外墙可以是非承重的，因此比过去的砖石承重墙更轻更开放。这使得玻璃作为外部外观的使用越来越多，现代幕墙诞生了。
Oriel Chambers（1864）和16 Cook Cook街（1866年），由英国利物浦建筑师和土木工程师彼得?埃利斯（Peter Ellis）建造，其特点是在其外墙上大量使用玻璃。广泛的玻璃墙允许光线进一步渗透到建筑物中，使用更多的地板空间和降低照明成本。一些第一幕墙用钢制竖框制成，平板玻璃用石棉或玻璃纤维改性的玻璃化合物附着在竖框上。最终用硅胶密封胶或玻璃胶带代替玻璃竖框系统。设计包括外盖以将玻璃保持在适当位置并保护密封件的完整性。
20世纪70年代开始广泛使用铝挤压件进行竖框。铝具有独特的优点，能够形成几乎任何设计和审美目的所需的形状。今天，设计的复杂性愈发凸显，可以相对容易地设计和制造定制形状。加利福尼亚州的Omni圣地亚哥酒店幕墙（由JMI Realty开发，由建筑公司Hornberger和Worstell设计，由AGA建造），是具有集成遮阳罩的单元幕墙系统。幕墙密封的方法和类型已经发展了多年，因此，今天的幕墙是需要很少维护的高性能系统。
3、框支承拉索式玻璃幕墙的施工系统及原则
3.1阶梯系统
阶梯系统具有竖框，可以分开，然后被夹紧或拧在一起，由半盒和板组成，这样可以在车间内制作幕墙部分，有效减少了安装系统的时间和空间。使用这种系统的缺点是降低了每个竖框的长度的结构性能和可见的关节线。
3.2单元化系统
单元式幕墙需要工厂制造和组装面板，并可能包括工厂玻璃。这些完成后挂在建筑结构上，形成建筑物围墙。组合式幕墙具有以下优点：较低的现场安装成本; 内部气候控制环境中的质量控制。经济效益通常在大项目或实地劳动力高的地区实现。
3.3防雨原则
幕墙技术的一个共同特征是，外部和内部之间的气压平衡可防止水渗入建筑物本身。例如，玻璃被捕获在被称为玻璃盖板的空间中的内垫圈和外垫圈之间。璃窗口通风到外部，使得外部垫圈的内侧和外侧的压力相同。该垫圈的压力相等时，水不能通过接头或垫圈中的缺陷进行抽吸。
4、注意事项
必须设计幕墙系统，以处理施加在其上的所有负荷，并保持空气和水不渗透进建筑物内部。
4.1荷载
施加在幕墙上的载荷通过将竖框连接到建筑物的锚转移到建筑结构。建筑结构设计必须考虑到这些负荷。
静载荷被定义为结构件的重量和结构上的永久性特征。在幕墙的情况下，该载荷由竖框、锚固件和其他结构构件的重量以及填充材料的重量组成。必须在幕墙部件和锚固件的设计中考虑施加在幕墙上额外的载荷，例如遮阳篷。
施工在建筑物上的风荷载是建筑物受到风压的结果。这种风压必须由幕墙系统抵抗，因为它包围并保护建筑物。风力负荷在世界各地有很大差异，最大的风荷载在飓风多发地区的海岸附近。对于每个项目位置，建筑规范规定了所需的设计风荷载。通常，在大型或异常形状的建筑物上进行风洞研究。建筑物和周围附近的比例模型被建立并置于风洞中以确定作用在所述结构上的风压。这些研究考虑到角落周围的涡流和周边地区的影响。
需要在幕墙部件和锚固件的设计中解决地震荷载。在大多数情况下，由于玻璃窗填充物和竖框之间的空间，幕墙能够自然地承受地震和风力引起的建筑物摇摆。在测试中，标准幕墙系统能够承受相对地板运动3英寸（75毫米）。然而，需要检查锚定设计，因为大的地板到地板的位移可以在锚上施加较高的力。在建筑物的主结构中必须提供额外的结构，以抵抗建筑物本身的地震力。
雪载荷和活荷载通常不是幕墙中的问题，因为幕墙被设计成垂直或稍微倾斜。如果墙壁的坡度超过20度左右，则可能需要考虑这些载
（四）、首层全玻璃幕墙： 落地全玻璃幕墙采用吊挂式，6984高全玻幕墙面板采用19mm厚浮法清玻璃, 玻璃肋采用19mm厚浮法清玻璃、5100高全玻幕墙面板采用15mm厚浮法清玻璃, 玻璃肋采用15mm厚钢化清玻璃；吊挂式玻璃幕墙工程施工特点配套化程度高、施工速度快，故必须做到构件配套供应、及时组织运输到位，施工人员要听从统一指挥，做到分工明确、配合默契、安全措施健全。 为保证幕墙的装饰效果，我司将采取如下措施控制好质量： 施工顺序： 预埋件的安装→测量放线→玻璃吊夹及钢槽的安装→立面玻璃（包括玻璃肋）安装→玻璃板缝注胶→清洗。 施工方案： 1、预埋件的安装 （1）、做为承重的主体结构在建筑结构设计上应能满足大玻璃幕墙承载需要，混凝土强度等级不低于C30，对于达不到要求的主体结构应采取必要的加强措施，其承载能力及加强措施应得到原结构设计师的认可。 （2）、作为支承钢结构与主体结构相连的预埋件应在主体结构混凝土施工时埋入，埋件钢板厚度不小于8mm，钢筋采用Φ12以上的钢筋，锚筋长度不小于250mm。埋入后的钢板外表面应与混凝土外表面平齐，其位置尺寸允许偏差不大于20mm，与理论墙面不平行度允许偏差不大于10mm。 （3）、假如埋件预先未埋入时，应采取可靠的方法处理，主受力钢板在楼板处用穿墙螺栓，在大梁处用植筋法处理埋件。 2、测量放线 根据设计图纸和控制轴线，用经纬仪和光学测距仪量出幕墙安装控制点控制轴线和标高，作醒目的标志线，吊夹及钢结构的定位测量必须准确，作好记录，作为工厂加工制作的依据。 3、玻璃吊夹及钢槽的安装 钢槽必须选用正规厂家生产的优质材料并有该批材料的材质单和合格
