13级《电工仪表与测量》期中考试试卷

迁西职教中心 2016—2017 学年度第一学期期中考试《电工仪表与测量》理论考试试卷班级1.电工仪表零件装配不当造成的误差属于仪表的基本误差误差。

2.仪表常用的误差通常用绝对误差误差、相对误差误差和引用误差来表示。

3.一般情况下，万用表以测量_ 电压、电流和电阻为主要目的。

4.在使用万用表之前，要先进行_ 机械调零，在测量电阻之前，还要进行欧姆调零。

学号 5. 电工测量就是将被测的电量、磁量或电参数与被测量进行比较，从而确定被测量大小的过程。

6. 良好的读数装置是指仪表的标度尺刻度应尽量均匀,以便于读书准确。

二、判断题（每题2 分，共40 分）1.电工指示仪表准确度的数字越小，表示仪表的准确度越低。

（×）2.安装式仪表广泛应用于发电厂和配电所等场合中。

（√）3.44C2-A 表示便携式磁电系直流电流表。

（×)4.测量直流电流时，应选择磁电系电流表。

（√）5 要测量某一电路中的电流，必须将电流表与该电路并联。

（× ）6.由于仪表工作位置不当而造成的误差叫绝对误差。

（×）7.工程中，一般采用相对误差来表示仪表的准确度。

（× ）8.国家标准中规定以最大引用误差来表示仪表的准确度。

（√）9.仪表的准确度越高，测量结果就越准确。

（× ）姓名10.测量误差实际上就是仪表误差。

（×）11.消除系统误差可以采用正负误差补偿法。

（√）12.由外界环境的偶然性变化引起的误差叫偶然误差。

（√）13 一般的工程测量可选用1.0 级以上的仪表，以获得足够的准确度。

（√）14.在使用万用表之前，应先进行“机械调零”，即在两表笔短接的时，使万用表指针指在零电压或零电流的位置上。

（×）15 实验室使用的仪表一般可选择安装式仪表。

工厂车间则多使用便携式仪表。

（×）16.用表使用完毕，应将转换开关置于交流电压的最大挡或者OFF 位置上（√）17.万用表欧姆可以测量0~∞之间任意阻值的电阻。

8、用准确度为2.5级、量程为10A的电流表在正常条件下测的电路的电流为5A时，可能产生的最大相对误差为（）A、±2.5%B、±5%C、±10%D、±15%9、以下说法正确的是（）A、仪表的灵敏度就是仪表常数B、灵敏度是单位被测量变化所对应的偏转角度变化C、灵敏度是单位偏转角所对应的被测量D、仪表常数是单位被测量所对应的偏转角度10、当仪表的可动部分停止运动时，阻尼力矩为（）1、电工测量的对象：主要反映的物理量，的物理量和物理量。

2、测量方法按被测量的测量方式分类，有测量、测量；按度量器参与测量过程的方式分类，有和比较法；比较法又分为、和。

3、系统误差反映了测量结果的，系统误差越小，测量结果的就越高；偶然误差反映了测量结果的，偶然误差越小，测量结果的就越高。

4、对于同一个被测量而言，测量的绝对误差，测量的结果越准确；对于不同的被测量而言，测量的相对误差，测量结果就越准确。

5、根据测量机构的工作原理，可以把电工仪表分为、、、和。

6、电工仪表主要由和两部分组成，其中是整个仪表的核心。

7、有1.0级量限为250V的电压表测量电压为220V电路电压，测量结果的最大相对误差为。

8、1.4140和1.414这两个数的有效数字位数分别是 和 。

通常包含以下三个方面： 、 和 。

1、用电压表测量电压，用瓦时计测量电能都属直接测量。

（ ） 2、用电压表—电流表测量电阻是一种间接测量法。

（ ） 3、采用直读法测量，其准确度较高。

（ ） 4、用比较法测量所得的结果准确度高，但仪表昂贵，操作较繁琐。

（ ） 5、任何测量的结果所得与被测量的真实值之间总是有着差异。

（ ） 6、在同一条件下，反复测量多次可以消除系统误差。

（ ） 7、通过精密的仪表和精确的测量，误差是可以避免的。

（ ） 8、仪表的刻度不准确所知的误差是基本误差。

（ ） 9、仪表的准确度越高，测量结果的误差就越小。

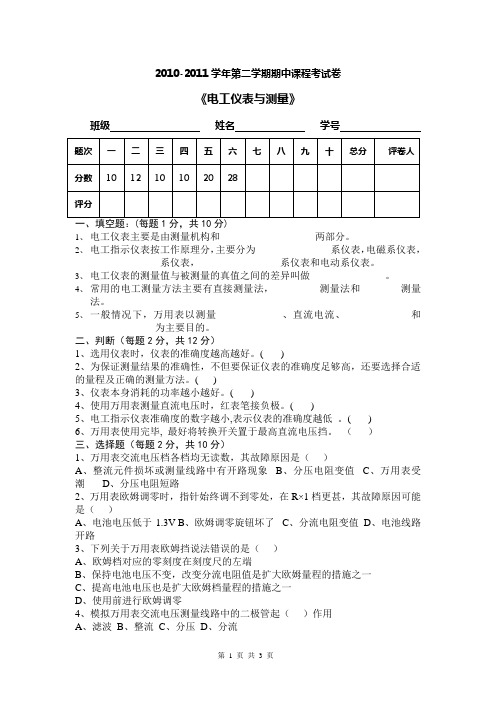

2010-2011学年第二学期期中课程考试卷《电工仪表与测量》：1、电工仪表主要是由测量机构和___________________两部分。

2、电工指示仪表按工作原理分，主要分为_______________系仪表，电磁系仪表，______________系仪表，________________系仪表和电动系仪表。

3、电工仪表的测量值与被测量的真值之间的差异叫做_______________。

4、常用的电工测量方法主要有直接测量法，_________测量法和________测量法。

5、一般情况下，万用表以测量_____________、直流电流、_____________和_____________为主要目的。

二、判断（每题2分，共12分）1、选用仪表时，仪表的准确度越高越好。

( )2、为保证测量结果的准确性，不但要保证仪表的准确度足够高，还要选择合适的量程及正确的测量方法。

( )3、仪表本身消耗的功率越小越好。

( )4、使用万用表测量直流电压时，红表笔接负极。

( )5、电工指示仪表准确度的数字越小,表示仪表的准确度越低。

( )6、万用表使用完毕, 最好将转换开关置于最高直流电压挡。

（）三、选择题（每题2分，共10分）1、万用表交流电压档各档均无读数，其故障原因是（）A、整流元件损坏或测量线路中有开路现象B、分压电阻变值C、万用表受潮D、分压电阻短路2、万用表欧姆调零时，指针始终调不到零处，在R×1档更甚，其故障原因可能是（）A、电池电压低于1.3VB、欧姆调零旋钮坏了C、分流电阻变值D、电池线路开路3、下列关于万用表欧姆挡说法错误的是（）A、欧姆档对应的零刻度在刻度尺的左端B、保持电池电压不变，改变分流电阻值是扩大欧姆量程的措施之一C、提高电池电压也是扩大欧姆档量程的措施之一D、使用前进行欧姆调零4、模拟万用表交流电压测量线路中的二极管起（）作用A、滤波B、整流C、分压D、分流5、钳形电流表的优点是（）A、准确度高B、灵敏度高C、可以交直流两用D、可以不切断电路测量电流四、画图（共10分）1.画出全波整流电路图。

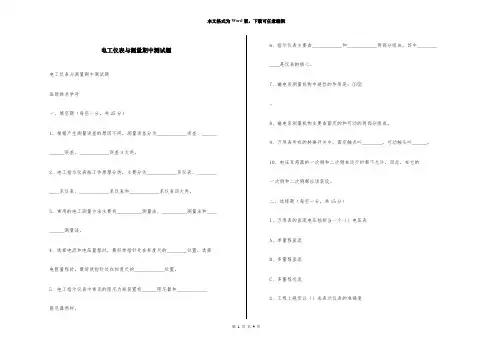

电工仪表与测量期中测试题电工仪表与测量期中测试题班级姓名学号一、填空题（每空一分，共25分）1、根据产生测量误差的原因不同，测量误差分为＿＿＿＿＿＿误差、＿＿＿＿＿＿误差、＿＿＿＿＿＿误差3大类。

2、电工指示仪表按工作原理分类，主要分为＿＿＿＿＿＿系仪表、＿＿＿＿＿＿系仪表、＿＿＿＿＿＿系仪表和＿＿＿＿＿＿系仪表四大类。

3、常用的电工测量方法主要有＿＿＿＿＿测量法、＿＿＿＿＿测量法和＿＿＿＿＿测量法。

4、选择电流和电压量程时，最好使指针处在标度尺的＿＿＿＿位置，选择电阻量程时，最好使指针处在标度尺的＿＿＿＿＿＿位置。

5、电工指示仪表中常见的阻尼力矩装置有＿＿＿阻尼器和＿＿＿＿＿＿阻尼器两种。

6、指示仪表主要由＿＿＿＿＿＿和＿＿＿＿＿＿两部分组成，其中＿＿＿＿＿＿是仪表的核心。

7、磁电系测量机构中游丝的作用是：①②。

8、磁电系测量机构主要由固定的和可动的两部分组成。

9、万用表所有的转换开关中，固定触点叫＿＿＿＿，可动触头叫＿＿＿。

10、电压互感器的一次侧和二次侧在运行时都不允许，因此，在它的一次侧和二次侧都应该装设。

二、选择题（每空一分，共15分）1、万用表的直流电压档相当一个（）电压表A、单量程直流B、多量程直流C、多量程交流2、工程上规定以（）来表示仪表的准确度Ａ、引用误差Ｂ、最大引用误差Ｃ、相对误差D、绝对误差3、用准确度等级为０.１级，量程为１００安的电流表测量１０安的电流，则最大引用误差为（）Ａ、±１％Ｂ、±２％Ｃ、±０.５％Ｄ、±０.１％4、绝对误差为（）值Ａ、正值Ｂ、负值Ｃ、可正可负5、在电工指示仪表中，阻尼力矩装置的作用是（）A、产生转动力矩B、产生反作用力矩C、提高准确度D、缩短读数时间。

6、伏安法测电阻属于（）测量法。

A、直接B、间接C、替换D、比较7、对于由于外磁场引起的系统误差，可以采用（）的方法加以消除。

A、对测量仪表进行校正B、正负误差补偿法C、替代法D、增加重复测量次数。

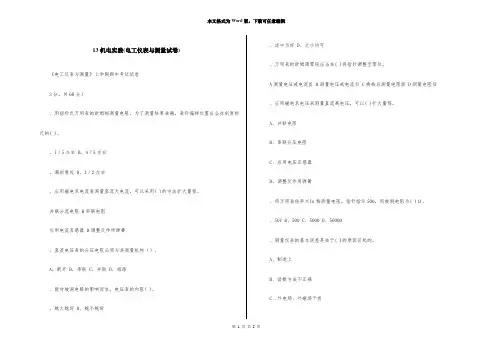

13机电实践(电工仪表与测量试卷)《电工仪表与测量》上学期期中考试试卷3分，共60分）、用指针式万用表的欧姆档测量电阻，为了测量结果准确，表针偏转位置应当在刻度标尺的( )。

、l／5左右 B、4／5左右、满刻度处 D、1／2左右、应用磁电系电流表测量直流大电流，可以采用( )的方法扩大量程。

并联分流电阻 B串联电阻应用电流互感器 D调整反作用弹簧、直流电压表的分压电阻必须与其测量机构（）。

A，断开 B．串联 C．并联 D．短路、就对被测电路的影响而言，电压表的内阻( )。

、越大越好 B、越小越好、适中为好 D、大小均可、万用表的欧姆调零钮应当在( )将指针调整至零位。

A测量电压或电流前 B测量电压或电流后 C换档后测量电阻前 D测量电阻后、应用磁电系电压表测量直流高电压，可以( )扩大量程。

A、并联电阻B、串联分压电阻C、应用电压互感器D、调整反作用弹簧、用万用表倍率×lk档测量电阻，指针指示500，则被测电阻为( )Ω。

、50V B、500 C、5000 D、50000、测量仪表的基本误差是由于( )的原因引起的。

A、制造上B、读数方法不正确C、外电场、外磁场干扰D、环境温度不符要求、用万用表100Ω档测量80Ω的电阻，该万用表满刻度值为500Ω，则指针指示值为( )。

、80Ω B、100Ω C、400Ω D、500Ω、电工仪表的精确度等级用( )表示。

、引用相对误差 B、绝对误差C、示值相对误差D、真值相对误差、磁电系仪表的( )是最脆弱的环节。

、永久磁铁 B、可动线圈 C、游丝 D、指针（）测量法。

．直接 B．间接 C.替换 D．比较、由于测量方法不完善或测量条件不稳定而造成的误差是（）A．系统误差 B．附加误差C．相对误差 D．引用误差14、选择仪表的准确度时，要求（）。

A．越高越好 B．越低越好 C．无所谓 D．根据实际测量的需要选择 15、消除系统误差的方法不采用（）。

A．对度量器、测量仪器仪表进行校正 B．消除产生误差的根源C．采用特殊的测量方法D．增加重复测量次数16．磁电系仪表的特点之一是( )。

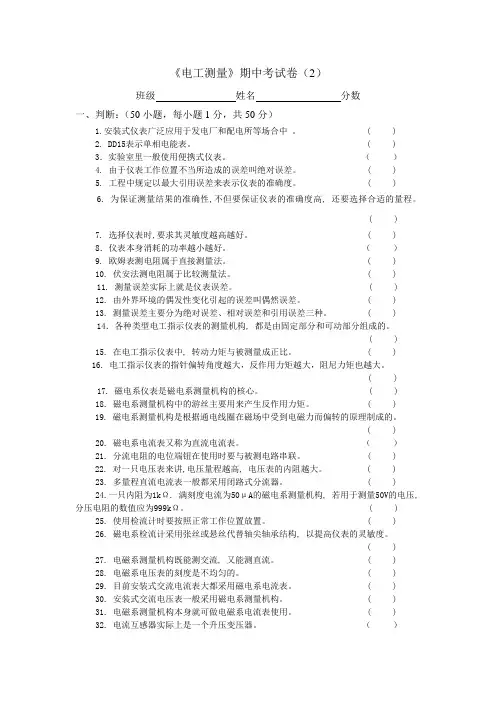

《电工测量》期中考试卷（2）班级姓名分数一、判断：（50小题，每小题1分，共50分）1.安装式仪表广泛应用于发电厂和配电所等场合中。

( )2. DD15表示单相电能表。

( )3．实验室里一般使用便携式仪表。

（）4. 由于仪表工作位置不当所造成的误差叫绝对误差。

( )5. 工程中规定以最大引用误差来表示仪表的准确度。

( )6. 为保证测量结果的准确性,不但要保证仪表的准确度高, 还要选择合适的量程。

( )7. 选择仪表时,要求其灵敏度越高越好。

( )8．仪表本身消耗的功率越小越好。

（）9. 欧姆表测电阻属于直接测量法。

( )10. 伏安法测电阻属于比较测量法。

( )11. 测量误差实际上就是仪表误差。

( )12. 由外界环境的偶发性变化引起的误差叫偶然误差。

( )13. 测量误差主要分为绝对误差、相对误差和引用误差三种。

( )14．各种类型电工指示仪表的测量机构, 都是由固定部分和可动部分组成的。

( )15. 在电工指示仪表中, 转动力矩与被测量成正比。

( )16. 电工指示仪表的指针偏转角度越大，反作用力矩越大，阻尼力矩也越大。

( )17. 磁电系仪表是磁电系测量机构的核心。

( )18. 磁电系测量机构中的游丝主要用来产生反作用力矩。

( )19. 磁电系测量机构是根据通电线圈在磁场中受到电磁力而偏转的原理制成的。

( )20. 磁电系电流表又称为直流电流表。

（）21. 分流电阻的电位端钮在使用时要与被测电路串联。

( )22. 对一只电压表来讲,电压量程越高, 电压表的内阻越大。

( )23. 多量程直流电流表一般都采用闭路式分流器。

( )24.一只内阻为1kΩ. 满刻度电流为50μA的磁电系测量机构, 若用于测量50V的电压,分压电阻的数值应为999kΩ。

( )25.使用检流计时要按照正常工作位置放置。

( )26. 磁电系检流计采用张丝或悬丝代替轴尖轴承结构, 以提高仪表的灵敏度。

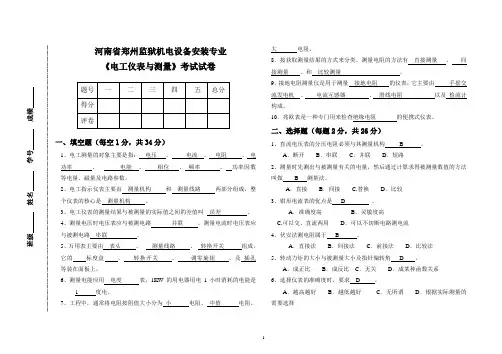

河南省郑州监狱机电设备安装专业 《电工仪表与测量》考试试卷一、填空题（每空1分，共34分）1、电工测量的对象主要是指： 电压 、 电流 、 电阻、 电功率 、 电能 、 相位 、 频率 、 功率因数 等电量、磁量及电路参数。

2、电工指示仪表主要由 测量机构 和 测量线路 两部分组成，整个仪表的核心是 测量机构。

3、电工仪表的测量结果与被测量的实际值之间的差值叫 误差 。

4、测量电压时电压表应与被测电路 并联 ，测量电流时电压表应与被测电路 串联 。

5、万用表主要由 表头 、 测量线路 、 转换开关 组成，它的 标度盘 、 转换开关 、 调零旋钮 、及 插孔 等装在面板上。

6、测量电能应用 电度 表，1KW 的用电器用电1小时消耗的电能是 1 度电。

7、工程中，通常将电阻按阻值大小分为 小 电阻、 中值 电阻、大 电阻。

8．按获取测量结果的方式来分类，测量电阻的方法有 直接测量 、 间接测量 、和 比较测量 。

9．接地电阻测量仪是用于测量 接地电阻 的仪表，它主要由 手摇交流发电机 、 电流互感器 、 滑线电阻 以及 检流计 构成。

10．兆欧表是一种专门用来检查绝缘电阻 的便携式仪表。

二、选择题（每题2分，共26分）1、直流电压表的分压电阻必须与其测量机构 B 。

A ，断开 B ．串联 C ．并联 D ．短路2、测量时先测出与被测量有关的电量，然后通过计算求得被测量数值的方法叫做 B 测量法。

A ．直接B ．间接 C.替换 D ．比较 3、钳形电流表的优点是 D 。

A ．准确度高B ．灵敏度高C.可以交、直流两用 D ．可以不切断电路测电流 4、伏安法测电阻属于 B 。

A ．直接法B ．间接法C ．前接法D ．比较法5、转动力矩的大小与被测量大小及指针偏转角 D 。

A ．成正比 B ．成反比 C ．无关 D ．成某种函数关系6、选择仪表的准确度时，要求 D 。

A ．越高越好B ．越低越好C ．无所谓D ．根据实际测量的需要选择7、在电工指示仪表中，阻尼力矩装置的作用是 D 。

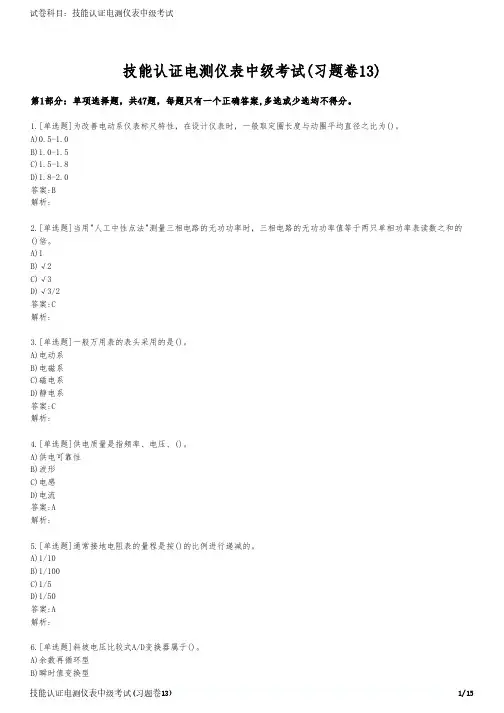

技能认证电测仪表中级考试(习题卷13)第1部分：单项选择题，共47题，每题只有一个正确答案,多选或少选均不得分。

1.[单选题]为改善电动系仪表标尺特性，在设计仪表时，一般取定圈长度与动圈平均直径之比为()。

A)0.5-1.0B)1.0-1.5C)1.5-1.8D)1.8-2.0答案:B解析:2.[单选题]当用"人工中性点法"测量三相电路的无功功率时，三相电路的无功功率值等于两只单相功率表读数之和的()倍。

A)1B)√2C)√3D)√3/2答案:C解析:3.[单选题]一般万用表的表头采用的是()。

A)电动系B)电磁系C)磁电系D)静电系答案:C解析:4.[单选题]供电质量是指频率、电压、()。

A)供电可靠性B)波形C)电感D)电流答案:A解析:5.[单选题]通常接地电阻表的量程是按()的比例进行递减的。

A)1/10B)1/100C)1/5D)1/50答案:A解析:C)积分变换型D)积分式反馈复合型答案:B解析:7.[单选题]输入零电流是指，数字表的输入电路中由于（）引起的电流。

A)输入回路B)数字表内部C)数字表外部D)仪器测得的答案:B解析:8.[单选题]为了较快地读出检流计的偏转格数，减少测量时间和误差，检流计应该工作()状态下。

A)微欠阻尼B)无阻尼C)欠阻尼D)过阻尼答案:A解析:9.[单选题]磁电系仪表内阻为R，用它构成多量限电压表时，当测量量限由原电压量限扩大n倍时，其附加电阻阻值为()。

A)(n+1)RB)(n-1)RC)n(R+1)D)nR答案:B解析:10.[单选题]《标准物质管理办法》中明确规定：企业、事业单位制造标准物质，必须具备与所制造的标准物质相适应的设、人员和分析测量仪器设备，并向（）申请办理《制造计量器具许可证》。

A)县级以上人民政府计量行政部门B)政府计量行政部门C)国务院计量行政部门D)上级人民政府计量行政部门答案:C解析:11.[单选题]指针式绝缘电阻表的开路电压为（）绝缘电阻表的额定电压，峰值和有效值之比不应大于1.5。

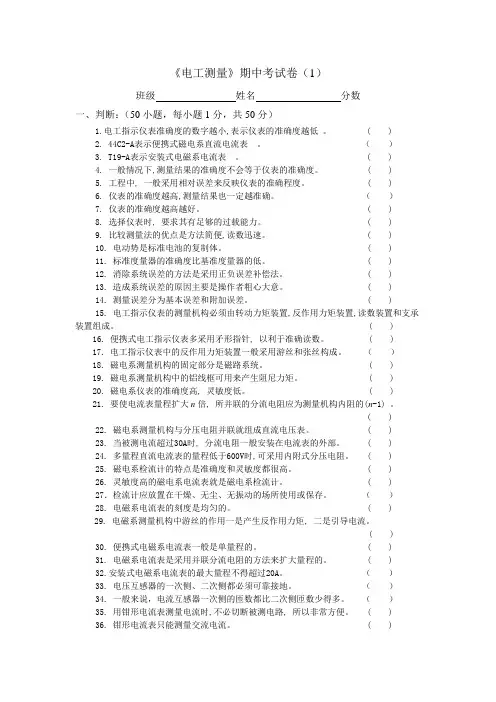

《电工测量》期中考试卷（1）班级姓名分数一、判断：（50小题，每小题1分，共50分）1.电工指示仪表准确度的数字越小,表示仪表的准确度越低。

( )2. 44C2-A表示便携式磁电系直流电流表。

（）3. T19-A表示安装式电磁系电流表。

( )4. 一般情况下,测量结果的准确度不会等于仪表的准确度。

( )5. 工程中, 一般采用相对误差来反映仪表的准确程度。

( )6. 仪表的准确度越高,测量结果也一定越准确。

（）7. 仪表的准确度越高越好。

( )8. 选择仪表时, 要求其有足够的过载能力。

( )9. 比较测量法的优点是方法简便,读数迅速。

( )10. 电动势是标准电池的复制体。

( )11. 标准度量器的准确度比基准度量器的低。

( )12. 消除系统误差的方法是采用正负误差补偿法。

( )13. 造成系统误差的原因主要是操作者粗心大意。

( )14. 测量误差分为基本误差和附加误差。

( )15. 电工指示仪表的测量机构必须由转动力矩装置,反作用力矩装置,读数装置和支承装置组成。

( )16. 便携式电工指示仪表多采用矛形指针, 以利于准确读数。

( )17. 电工指示仪表中的反作用力矩装置一般采用游丝和张丝构成。

（）18. 磁电系测量机构的固定部分是磁路系统。

( )19. 磁电系测量机构中的铝线框可用来产生阻尼力矩。

( )20. 磁电系仪表的准确度高, 灵敏度低。

( )21. 要使电流表量程扩大n倍, 所并联的分流电阻应为测量机构内阻的(n-1) 。

( )22. 磁电系测量机构与分压电阻并联就组成直流电压表。

( )23. 当被测电流超过30A时, 分流电阻一般安装在电流表的外部。

( )24. 多量程直流电流表的量程低于600V时,可采用内附式分压电阻。

( )25. 磁电系检流计的特点是准确度和灵敏度都很高。

( )26. 灵敏度高的磁电系电流表就是磁电系检流计。

( )27．检流计应放置在干燥、无尘、无振动的场所使用或保存。
