学习指南
通过在实训室模拟实际压力容器焊缝进行VT、UT、RT、PT、MT等，利用板、管焊缝，把自己扮演成企业实际的检测人员，同学自己根据所给的焊缝制定检测工艺，编制相应检测报告单，给出修复建议，同学之间协作完成任务，使学生提前适应焊接无损检测工作。
学习情境一：焊接无损检测导论学习指南
一、引入
随着锅炉、压力容器、化工机械、海洋构造物、航空航天器和原子能工程等向高参数及大型化方向发展，工作条件日益苛刻、复杂。焊接结构（件）必须是高质量的。焊接接头为一性能不均匀体，应力分布又十分复杂，制造过程中亦作不到绝对的不产生焊接缺陷，更不能排除产品在役运行中出现新缺陷。质量检测成为必备条件，就是说高质量的焊接接头必须进行检测，特别是无损检测。先进的检测方法及仪器设备、严密的组织管理制度和较高素质的焊接检测人员，是实现焊接工业产品质量控制、安全远行的重要保证。学好焊接接头无损检测是焊接专业人员的必要条件。
二、内容
1.了解本课程的概况；
2.常规无损检测种类及特点；
3.典型检测产品—压力容器的结构特点；
4.压力容器焊接接头常见焊接缺陷的类型及检测方法。
三、重点
１、掌握：对本课程有总体认识；知道常规无损检测种类及特点；了解典型检测产品—压力容器的结构特点；掌握常见焊接缺陷的类型及检测方法。
2、、良好的职业素养：注重工作安全和事故防护规定，培养合理使用材料和节约成本的意识，严谨的工作作风，锻炼刻苦耐劳的职业素质，团队的合作精神。
四、建议
1、学习团队高度协作，以训练载体内容点做中心，掌握训练载体所折射出了的知识点；
2、收集大量无损检测基础知识；
3、积极参与学习、操作，不断强化小组协调能力。
学习情境二：焊接接头的目视检测学习指南
一、引入
通过在实训室模拟实际压力容器焊缝进行VT检测，通过查阅资料对目视检测有完整的认识，掌握目视检测所用设备与仪器的类型及适用条件；进行多用焊接检验尺的实际检测的操作练习。同时编制UT检测报告单，给出修复建议，同学之间协作完成任务，使学生提前适应检测工作。
二、内容
1、掌握目视检测是重要的无损检测方法之一，它是指用人的眼睛或借助于光学仪器对工业产品表面作观察或测量的一种检测方法等基础知识。
2、掌握目视检测所用设备与仪器的类型及适用条件。
3、会使用多用焊接检验尺对焊接接头进行目视检测。可以用焊接检验尺进行焊件余高、宽度和错变量的测定；进行焊角、焊缝厚度、角度和间隙测量；进行咬边深度测量。
三、重点
焊接检验尺的认识和使用。
四、建议
1、通过查阅资料对目视检测有完整的认识；
2、掌握目视检测所用设备与仪器的类型及适用条件；
3、进行多用焊接检验尺的实际检测的操作练习。
4、积极参与学习、操作，不断强化小组协调能力。
学习情境三：焊接接头的超声波检测学习指南
一、引入
通过在实训室模拟实际压力容器焊缝进行UT检测，利用板焊缝，把自己扮演成企业实际的检测人员，自己根据所给的焊缝制定UT检测工艺，编制UT检测报告单，给出修复建议，同学之间协作完成任务，使学生提前适应UT检测工作。
二、内容
1. 首先了解掌握超声波探伤仪的使用；
2. 根据接收的任务以及超声波检测的主要性能对仪器进行校准；
3. 根据具体焊缝的实际情况选择超声波检测仪器的调节的方式；
4. 在完成仪器调节的基础上根据国标以及相关行业标准制作DAC曲线；
5. 根据对接焊缝的UT检测探测出对接焊缝缺陷的位置以及尺寸大小，编写检测报告，并且进行焊缝质量分级工作。
三、重点
１、工艺方法的掌握：通过对焊缝的检测，进一步了解UT的工艺制定方法，编制UT检测报告单；
2、UT检测的熟练操作：要保证焊缝质量，检测是很重要的一道工艺，而熟练操作又是准确程度的关键，所以要求学生对UT检测熟练程度进一步提高；
3、良好的职业素养：遵守安全操作规程，锻炼刻苦耐劳的职业素质，团队的合作精神。
四、建议
1、学习团队高度协作，以训练载体内容点做中心，掌握训练载体所折射出了的知识点；
2、收集大量UT检测工艺方案；
3、积极参与学习、操作，不断强化小组协调能力。
学习情境四：焊接接头的射线检测学习指南
一、引入
RT检测是焊接接头无损检测的重要方法，通过用管、板在实训室模拟实际压力容器焊缝进行RT检测，以训练载体管的环焊缝，学生把自己扮演成企业实际的检测人员，自己根据所给的实际焊缝制定RＴ检测工艺，编制报告单，给出建议等，同学之间协作完成任务，使学生提前适应RＴ检测工作要求。
二、内容
1. 在射线探伤机使用之前按照规定进行设备的训练。
2. 在接受探伤任务之后，应根据被检工件的特点以及其他条件选择合理的检测工艺参数。
3. 根据工件的材料、形状和尺寸合理安排射线源、工件和胶片之间的相互位置关系。
4. 经过暗室处理将射线胶片乳剂层的潜像转变为可见的黑色影像。
5. 在底片上识别出常见焊接缺陷的类型，并且进行初步的焊缝质量分级工作。
三、重点
１、工艺方法的掌握：通过对管的环焊缝的RT检测，进一步了解RT的工艺制定方法及编制检测报告单，会提出缺陷的修复方案或者在无法修复的情况下认定产品报废；
2、RT检测的熟练操作：要保证焊缝质量，检测是很重要的一道工艺，而熟练操作又是准确程度的关键，所以要求学生对RT检测熟练程度进一步提高；
3、良好的职业素养：注重工作安全和事故防护规定，培养合理使用材料和节约成本的意识，严谨的工作作风，锻炼刻苦耐劳的职业素质，团队的合作精神。
四、建议
1、学习团队高度协作，以训练载体内容点做中心，掌握训练载体所折射出了的知识点；
2、收集大量RT检测工艺方案；
3、积极参与学习、操作，不断强化小组协调能力。

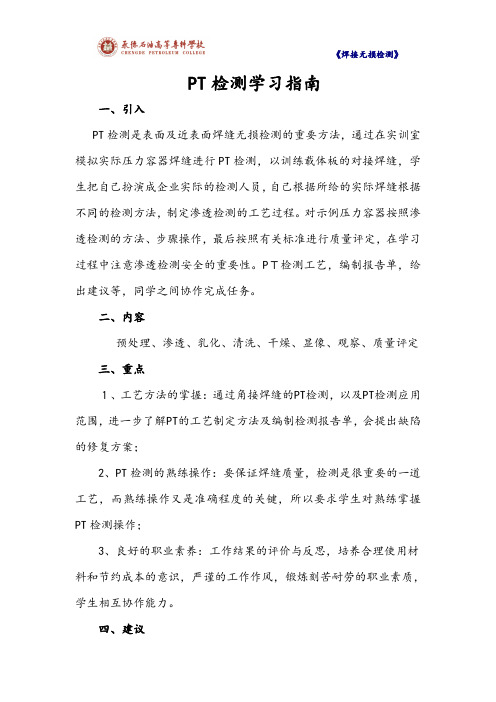

学习情境五：焊接接头的表面检测学习指南
一、引入
PT检测根据不同的检测方法，制定渗透检测的工艺过程。对示例压力容器按照渗透检测的方法、步骤操作，最后按照有关标准进行质量评定。在学习过程中注意渗透检测安全的重要性。
MT是一种通过对铁磁材料进行磁化所产生的漏磁场，来发现其表面或近表面缺陷的无损检测方法。磁力检测检测灵敏度较高，操作简单。由于大多金属材料的焊缝缺陷检测符合磁力检测条件，因此，磁力检测被广泛应用于焊接生产。通过在实训室模拟实际压力容器焊缝进行MT检测，以训练载体板的对接焊缝，学生把自己扮演成企业实际的检测人员，自己根据所给的实际焊缝根据不同的检测方法，制定渗透检测的工艺过程。对示例压力容器按照渗透检测的方法、步骤操作，最后按照有关标准进行质量评定，在学习过程中注意渗透检测
安全的重要性。MＴ检测工艺，编制报告单，给出建议等，同学之间协作完成任务。
二、内容
任务一渗透检测
渗透、去除、显象、检查、填写报告单
任务二磁粉检测
预处理、磁化、施加磁粉或磁悬液、磁痕的观察与记录、缺陷评级、退磁及后处理、填写报告单
三、重点
１、工艺方法的掌握：通过对板的对接焊缝的PT、MT检测，以及PT、MT检测应用范围，进一步了解PT、MT的工艺制定方法及编制检测报告单，会提出缺陷的修复方案；
2、PT、MT检测的熟练操作：要保证焊缝质量，检测是很重
要的一道工艺，而熟练操作又是准确程度的关键，所以要求学生对熟练掌握PT、MT检测操作；
3、良好的职业素养：工作结果的评价与反思，培养合理使用材料和节约成本的意识，严谨的工作作风，锻炼刻苦耐劳的职业素质，学生相互协作能力。
四、建议
1、学习团队高度协作，以训练载体内容点做中心，掌握训练载体所折射出了的知识点；
2、收集大量PT、MT检测使用范围及工艺方案等；
3、积极参与学习、操作，不断强化小组协调能力。
拓展学习情境：压力容器的水压试验学习指南
一、引入
水压试验是对压力容器整体检测的重要方法，根据国家标准和行业标准，在焊接生产完成后要对容器进行水压实验，以确定缺陷的存在及位置，进行其强度和致密性检测。根据检验结果提出工艺改进措施以及产品返修方案。通过该情境的学习，学生可以掌握压力容器水压试验一般过程，具备缺陷的识别能力，提高了安全操作和水压试验机的能力。在学习过程中注意渗透检测安全的重要性。工艺制定，编制报告单，给出建议等，同学之间协作完成任务。
二、内容
资讯（明确任务资料准备）：对所给的资料进行熟悉学习，资料的搜集等，分析水压试验机的构造特点和工作原理，水压试验机安装调试等；
计划决策（分析工艺及程序清单）：学生在教师指导下，独立制定水压试验工艺方案；
实施（实施工作方案）：学生小组协作完成任务；
检查（检查控制操作过程）：学生自检、互检及教师检测试验结果的准确性；
评估（评估操作）：通过自评和互评等学生对整个操作过程进行评价和建议。
三、重点
１、工艺方法的掌握：通过筒体的水压试验，进一步了解和掌握水压试验的工艺制定方法及编制检测报告单，会提出缺陷的修复方案；
2、检测的熟练操作：要保证焊缝质量，检测是很重要的一道工艺，而熟练操作又是准确程度的关键，所以要求学生对熟练掌握水压检测操作；
3、良好的职业素养：工作结果的评价与反思，沟通能力，责任意识，严谨的工作作风，锻炼刻苦耐劳的职业素质，学生相互协作能力，扩展相应的信息收集能力。
四、建议
1、学习团队高度协作，以训练载体内容点做中心，掌握训练载体所折射出了的知识点；
2、收集大量水压试验工艺方案等；
3、积极参与学习、操作，不断强化小组协调能力。
95管道对接焊接接头超声波探伤漏检 朱春芳 （贵州电力建设第二工程公司金属焊接检验中心，贵州贵阳 550002） 摘要：火电站安装过程中，超声波探伤常应用于壁厚大于20mm对接焊接接头的无损检测，在保 证探伤系统灵敏度的前提下，由于探头选择的不恰当，管道外表面和内表面不能使声束按预计路径 传播，造成焊接缺陷漏检，给设备安全运行带平隐患，希望能引起重视。 关键词：超声波探伤；焊接缺陷；漏检；检测面 超声波探伤对面状缺陷敏感，对焊接接头中的裂纹、未焊透和未熔合等缺陷的检出率高，探测距离大，超声波探伤仪体积小、重量轻、检测速度快，检测中只消耗耦合剂和磨损探头，检测费用低，所以在火电厂安装过程中，大于20mm 的管道对接焊接接头都用超声波探伤。中厚壁压力管道焊接采用氩弧焊打底，电焊填充盖面的焊接方法，对接焊接接头不允许存在裂纹、未焊透和未熔合等面状缺。在保证探伤系统灵敏度满足规定要求的前提下，由于检测面等客观因素和探伤人员判断的主观因素影响，造成焊接缺陷漏检，给设备安全运行带来隐患。 1 探头的影响 1.1 K值选择 1.1.1 探头K值的选择应从以下三个方面考虑（1）使声束能扫查到整个焊接接头截面；（2）使声束中心线尽量与主要危险性缺陷垂直； （3）保证有足够的探伤灵敏度。 用一、二次波单面双侧探测焊接接头截面时，d1=（a+l0)/T，d2=b/K，其中一次波只能扫查到d1以下的部分（受余高限制），二次波只能扫查到d2以上的部分（受根部成形限制）。为保证能扫查整个焊接接头截面，必须满足d1+d2≤T，从而得到：式①K≥（a+b+l0）/T，式中a—上焊接接头宽度的一半；b—下焊接接头宽度的一半；l0—探头的前沿距离；T—管壁厚度；K—探头的K值。 采用单面焊双面成型焊接工艺时，b值很小，可以忽略不计，则K≥（a+l0）/T。从式①中可看出，随着管壁厚度T增大，探头K值减小，也就是说如果管壁越厚，一、二次波探伤，用较小K 值的探头就能保证扫查到整个焊接接头截面，管壁越薄需要使用的探头K值越大。 当选择的探头K＜（a+l0）/T时，用一、二次波单面双侧扫查焊接接头截面，从图2中可看出一次波扫查不到焊接接头截面，两侧二次声束都扫查不到E区域，造成该区域漏检。 K值发生变化，探头使用过程中，有机玻璃耦合面被磨损，由于探头前后受力不均，前后磨损程度不一样，引起K值发生变化，如探头前面磨损严重，K值变小，如果K值小于（a+l0）/T，则会造成如图2所示的E区域漏检。如探头后面磨损较大，则K值变大。无论K值变大还是变小都会因为K值变化而引起缺陷定位不准，这会影响对缺陷的分析和判定。 1.2 探头晶片尺寸 探头晶片尺寸的大小会影响近场区的长度和声能传播远近，但会不会影响对接焊接接头超声波探伤呢？对接焊接接头一般用横波超声波探伤，设有机玻璃中入射点至晶片的距离为12mm，钢中声速为3230ms，由公式N’=Fscosβ/πλs2cosα-L1tgα/tgβ，计算出不同探头在钢中的近场长度，见表1。 2008年第12期2008年12月 化学工程与装备 Chemical Engineering & Equipment
焊缝等级分类及无损检测要求 焊缝应根据结构的重要性、荷载特性、焊缝形式、工作环境以及应力状态等情况，按下述原则分别选用不同的质量等级， 1. 在需要进行疲劳计算的构件中，凡对接焊缝均应焊透，其质量等级为 1) 作用力垂直于焊缝长度方向的横向对接焊缝或T形对接与角接组合焊缝，受拉时应为一级，受压时应为二级； 2）作用力平行于焊缝长度方向的纵向对接焊缝应为二级。 2 .不需要计算疲劳的构件中，凡要求与母材等强的对接焊缝应予焊透，其质量等级当受拉时应不低于二级，受压时宜为二级 3 .重级工作制和起重量Q≥50t吊车梁的腹板与L冀缘之间以及吊车析架上弦杆与节点板之间的T形接头焊缝均要求焊透．焊缝形式一般为对接与角接的组合焊缝，其质量等级不应低于二级 4 .不要求焊透的’I'形接头采用的角焊缝或部分焊透的对接与角接组合焊缝，以及搭接连接采用的角焊缝，其质量等级为： 1)对直接承受动力荷载且需要验算疲劳的结构和吊车起重量等于或大于50t的中级工作制吊车梁，焊缝的外观质量标准应符合二级； 2) 对其他结构，焊缝的外观质量标准可为二级。 外观检查一般用目测，裂纹的检查应辅以5 倍放大镜并在合适的光照条件下进行，必要时可采用磁粉探伤或渗透探伤，尺寸的测量应用量具、卡规。 焊缝外观质量应符合下列规定: 1 一级焊缝不得存在未焊满、根部收缩、咬边和接头不良等缺陷，一级焊缝和二级焊缝不得存在表面气孔、夹渣、裂纹和电弧擦伤等缺陷； 2 二级焊缝的外观质量除应符合本条第一款的要求外，尚应满足下表的有关规定； 3 三级焊缝的外观质量应符合下表有关规定
设计要求全焊透的焊缝，其内部缺陷的检验应符合下列要求: 1 一级焊缝应进行100%的检验，其合格等级应为现行国家标准《钢焊缝手工超声波探伤方法及质量分级法》(GB 11345)B 级检验的Ⅱ级及Ⅱ级以上； 2 二级焊缝应进行抽检，抽检比例应不小于20%，其合格等级应为现行国家标准《钢焊缝手工超声波探伤方法及质量分级法》(GB 11345)B级检验的Ⅲ级及Ⅲ级以上； 3 全焊透的三级焊缝可不进行无损检测。 4 焊接球节点网架焊缝的超声波探伤方法及缺陷分级应符合国家现行标准JG/T203-2007《钢结构超声波探伤及质量分级法》的规定。 5 螺栓球节点网架焊缝的超声波探伤方法及缺陷分级应符合国家现行标准JG/T203-2007《钢结构超声波探伤及质量分级法》的规定。 6 箱形构件隔板电渣焊焊缝无损检测结果除应符合GB50205-2001标准第7.3.3 条的有关规定外，还应按附录C 进行焊缝熔透宽度、焊缝偏移检测。 7 圆管T、K、Y 节点焊缝的超声波探伤方法及缺陷分级应符合GB50205-2001标准附录D的规定。 8 设计文件指定进行射线探伤或超声波探伤不能对缺陷性质作出判断时，可采用射线探伤进行检测、验证。 9 射线探伤应符合现行国家标准《钢熔化焊对接接头射线照相和质量分级》(GB 3323)的规定，射线照相的质量等级应符合AB 级的要求。一级焊缝评定合格等级应为《钢熔化焊对接接头射线照相和质量分级》(GB 3323)的Ⅱ级及Ⅱ级以上，二级焊缝评定合格等级应为《钢熔化焊对接接头射线照相和质量分级》(GB 3323)的Ⅲ级及Ⅲ级以上。 10 以下情况之一应进行表面检测: 1）外观检查发现裂纹时，应对该批中同类焊缝进行100%的表面检测； 2）外观检查怀疑有裂纹时，应对怀疑的部位进行表面探伤； 3）设计图纸规定进行表面探伤时； 4）检查员认为有必要时。 铁磁性材料应采用磁粉探伤进行表面缺陷检测。确因结构原因或材料原因不能使用磁粉探伤时，方可采用渗透探伤。磁粉探伤应符合国家现行标准《焊缝磁粉检验方法和缺陷磁痕的分级》(JB/T 6061)的规定，渗透探伤应符合国家现行标准《焊缝渗透检验方法和缺陷迹痕的分级》(JB/T 6062)的规定。磁粉探伤和渗透探伤的合格标准应符合外观检验的有关规定。 设计要求全焊透的一、二级焊缝应采用超声波探伤进行内部缺陷的检验，超声波探伤不能对缺陷作出判断时，应采用射线探伤，其内部缺陷分级及探伤方法应符合现行国家标准《钢焊缝手工超声波探伤方法和探伤结果分级》GB11345或《钢熔化焊对接接头射结照相和质量分级》GB3323的规定。 焊接球节点网架焊缝、螺栓球节点网架焊缝及圆管T、K、Y形点相贯线焊缝，其内部缺陷分级及探伤方法应分别符合国家现行标准JG/T203-2007《钢结构超声波探伤及质量分级法》、《建筑钢结构焊接技术规程》JGJ81的规定。一级、二级焊缝的质量等级及缺陷分级应符合下表的规定。
国际标准ISO17637：2003 焊缝无损检测—熔化焊焊接接头外观检测 1 范围 本国际标准的适用范围是金属材料熔化焊外观检测，它也可以用于接头的焊前外观检测。 2 检测条件和设备 表面光照度至少应达到350Lx，建议应达到500Lx。 出于直接实施检测的目的，在距实施检测的表面600mm之内，应给外观检测备好足够的空间，且其检测角度不应小于大约30°（见图1）。 a 范围 图1 检测状态 当不能满足图1的检测状态或相关应用标准规定时，应考虑采用放大镜、内窥镜、纤维光导或相机间接检测。 可通过采用辅助光源，来获得缺陷和背景之间的良好对比和鲜明效果。 在有疑义的情况下，对表面有缺陷之处，应采用其他无损试验方法来辅助外观检测。 外观检测设备的举例在附录A中给出。 3 人员资格 从事焊缝外观检测和最终结果评定的应该是有资格和能力的人员。人员资格评定推荐按ISO9712或相关工业部门的适当水平的同等标准。 4 外观检测 4.1 总则 本国际标准没有定义外观检测的范围。然而，这些必须事先定义，比如参考某应用或产品标准。 检测人员应查看进行检测和生产的产品文件。 焊前、焊接过程中或焊后的所有外观检测，必须在物理可接近的情况下进行。这可能包含表面处理后的外观检测。 4.2 接头准备的外观检测 如果焊前需要进行外观检测，应检测接头以确定以下内容： a）焊接接头坡口准备的外形和尺寸达到焊接工艺规程的要求；
b）熔化面和相邻表面干净，且已进行了所有根据应用或产品标准的表面处理； c）将被焊的部分根据图纸或规程互相对位正确。 4.3 焊接过程中的外观检测 如果需要的话，须检测焊接过程以确定以下内容： a）每条焊道或层应在被覆盖前进行清理，特别要注意焊缝金属和熔化面的结合处； b）没有外观缺陷，比如裂纹或孔穴；如果发现缺陷，应提出来以便在下一步焊接之前进行补救； c）焊道之间、焊缝与母材之间的过渡成型良好，以便下一道完成良好； d）刨削的深度和外形是根据WPS或与原来沟槽形状来比较，以确定焊缝金属可按规定完全去除； e）在所有必要的修补或补救措施之后，焊缝应符合WPS的原来要求。 4.4 焊后的外观检测 4.4.1 总则 焊接完成后应检测判定其是否符合应用或产品标准及其他协议所接受的标准，例如ISO 5817或ISO10042。焊后应至少根据4.4.2至4.4.5给出的要求进行检测。 4.4.2 清理和修磨 此类焊缝应进行检测以确定以下内容： a）应以人工或机械的方式除去所有的焊渣，这样可避免掩盖任何缺陷； b）不应有工具碰撞或击打的痕迹； c）当需要进行焊缝修磨时，应避免打磨所引起的接头过热和打磨痕迹，以及不平整的收尾； d）对于角焊缝和对接焊缝进行齐平修磨，接头部分与母材金属应圆滑过渡，不应有不平整之处。 如果造成缺陷（由于打磨或其他原因导致的），应提出以便进行修补。 4.4.3 外形和尺寸 焊缝应检测下列内容： a）焊缝表面的外形和焊缝金属的余高是否符合验收标准的要求（见4.4.1）； b）焊接表面是否规则，焊波的形状和节距是否均匀一致，是否有满意的视觉外形。 当WPS要求时，测量最后一道焊层和母材金属的距离，或测量各焊层的位置； c）焊缝的宽度应与整个接头的宽度相一致，应符合焊接图纸中或验收标准的要求（见4.4.1）。对于对接焊缝，应检测焊缝坡口是否完全填满。 4.4.4 焊缝根部和表面 视觉可及的焊缝部分，比如单侧对接焊缝的焊缝根部和焊缝表面均应进行检测以确定与验收标准之间的偏差（见4.4.1）。 焊缝应检测焊缝以确定下列内容： a）对于单面对接焊缝，整个接头的焊透性、根部凹陷、烧穿和收缩沟槽是否处在验收标准的规定限度； b）任何咬边均应符合验收标准； c）任何缺陷如裂缝或多孔，均应依照适当的验收准则，在焊接表面或热影响区，采用光学的辅助检查； d）任何其目的是便于组装和生产而临时焊接到工件上的附件，都可能会影响到构件的功能或影响检测工作，都应加以除去，从而不损坏工件，应检测固定附件的区域，以确信无任何裂缝。
焊缝无损检测符号 1主题内容与适用范围 本标准规定了焊缝无损检测符号表示方法。 本标准适用于焊缝无损检测。应用本标准时，原则上是指对焊完后的焊接部位或部件进行检测。本标准也可为铸件或锻件无损检测符号的规定提供参考。 2引用标准 GB324 焊缝符号表示法 3无损检测符号（NDT符号） 3.1无损检测符号的要素 无损检测符号由以下要素组成： a、基准线； b、箭头； c、检测方法代号； d、检测尺寸、面积和抽检数目； e、辅助符号； f、基准线的尾部； g、技术说明、检测规范或其它参考标准； 无损检测符号只需包括说明检测要求的要素。 3.2检测方法代号 无损检测方法代号规定如下： 射线RT 中子射线NRT 超声波UT 磁粉MT 渗透PT 涡流ET 声发射AET 泄漏LT 目视VT 测厚TM 耐压试验PRT 3.3辅助符号
全周检测现场检测射线方向 3.4无损检测符号要素的标准位置 无损检测符号要素彼此间的标准位置，如图1所示。 图1 无损检测符号要素的标准位置 4标注方向 4.1箭头 简明头应该由基准线指向检测部分，箭头指向的检测部分一侧称为检测部分的箭头侧，与箭头侧相反的一侧称为非箭头侧。 4.2检测方法代号的位置 4.2.1基准线 为了确切地表示检测侧的位置，规定基准线由一条实线和一条虚线组成，基准线的虚线可以画在基准线的实线上侧或下侧。 4.2.2箭头侧的检测 当检测方法代号置于基准线的实线侧时，表示箭头侧将要进行该种检测，如图2a、b 所示。
a b 图2 箭头侧的检测 4.2.3非箭头侧的检测 当检测方法代号置于基准线的虚线侧时，表示非箭头侧将要进行该种检测，如图3a、b所示。 a b 图3 非箭头侧的检测 4.2.4箭头侧和非箭头侧的检测 当检测方法代号同时置于基准线两侧时，表示箭头侧和非箭头侧均需进行该种检测，此时，可不用基准线的虚线，如图4a、b所示。 a b 图4 箭头侧和非箭头侧的检测 4.2.5箭头侧和非箭头侧的检测 当检测方法代号置于基准线中间时，表示可在箭头侧或非箭头侧中任选一侧进行检测方法代号规定的检测，此时，也可不加基准线的虚线，如图5a、b所示。 a b 图5 箭头侧或非箭头侧的检测 4.2.6多种检测 当对同一部分使用两种或两种以上检测方法时，应该把所选择的几种检测方法代号放在相对于基准线的正确位置上。当把两种或两种以上的检测方法代号置于基准线同侧或基准
无损检测规定 《海上高速船入级与建造规范》（1996） 第124页第8章船体结构建造工艺第6节质量检验 8.6.2焊缝检验 8.6.2.1.所有完工焊缝均应经外观检查。外观检查可用眼或5倍放大镜检查。焊缝的尺寸应符合图纸或有关标准的要求，表面平顺，成形良好。 8.6.2.2.焊缝表面不允许有裂纹、夹渣、未填满、气孔、焊穿、过烧和焊瘤等缺陷。板厚小于或等于3mm者，不允许存在咬边；板厚大于3mm者咬边深度应不大于0.5mm，其累积长度不得超过单条焊缝长度的10%，且不得大于100mm。 8.6.2.3.船体主要结构的焊缝应经无损检测，检测范围由工厂与验船师商定。建议射线检查范围应不少于主船体对接焊缝的5%。重要结构的角焊缝应经超声波检查。缺陷的评定标准应经本社同意。 《内河小型船舶建造检验规程》（1987） 适用范围： 钢质船舶：船长不超过30m；主柴油机额定功率不超过220KW（300马力），或双机不超过440KW（600马力）；发电机单机容量不超过15KW。如船舶某部分超过规定，超过部分的
技术监督检验应按本局的《船舶建造检验规程》实施。 第258页第3章船体装配及焊接的检验 3.4焊缝无损探伤的检验 3.4.1.船体焊缝的无损探伤检验应在焊缝表面质量检验合格后进行。 无损探伤检验可采用射线透视，超声波探伤或其它有效的方法进行。 3.4.2.射线透视的底片质量和焊缝无损探伤质量的评级，应按验船部门同意的评定标准。3.4.3.无损探伤的检查范围和位置，应经验船师同意，验船师可根据实际情况适当增加或减少检查范围或指定检查位置。 探测位置应重点选在船中部0.4L区域内的强力甲板、舷侧外板、船底板等纵横焊缝交叉点和分段大合拢的环形焊缝。 探测长度与船舶主体焊缝总长的比例，应不少于0.5%~1%，具体拍片数量应征得验船师同意。 对非机动船和船长小于20米以下的机动船，验船师可根据实际情况少探或免探。 3.4.4.经无损探伤后发现有不允许存在内在缺陷的焊缝时，应对该段焊缝中认为缺陷有可能延伸的一端或两端进行延伸探伤。不合格的焊缝应批清重焊，返修后应再次进行无损探伤。如仍不合格，须查明原因后才准进行第二次批清重焊。 3.4.5.验船师如对超声波探伤的检查结果有疑问时，可对有疑问的焊缝部位要求用射线透视复查。 《船舶建造检验规程》（1984） 1.2适用范围： 本规程适用于悬挂中华人民共和国国旗的下列钢质船舶： 总吨位为150及以上的海船；
钢轨焊接接头探伤 一、焊接接头的常规探伤： 1．必须“站停看波”； 2．探测中应加强对轨底三角区的热影响区范围内横向裂纹的探测，疲劳区段应重视轨头下腭水平裂纹及钻眼加固接头螺孔裂纹探测。 二、焊接接头的全断面探伤： 1．铝热焊、移动式气压焊接头的全断面探伤（包括轨头、轨腰、轨底及焊缝两侧各50mm 范围）每半年一遍；线路上（包括线路外待铺的钢轨）焊接接头，应在焊接后抓紧全断面（包括热影响区）的探测检查；线路外焊接的接头应严格执行“先探伤，后上道，有伤不上道”的规定。 2．探伤前的准备： A、每一探伤周期前应由工长组织有关人员重新学习探伤工艺和安全防护条例； B、校正仪器的时基线，并按要求测定各探头的探伤灵敏度； C、检查工具备品、防护用品、伤损记录卡（簿）和通知书； 3．探伤中的要求： A、探伤前应对焊缝两侧各200mm的探测面铲除锈污，拆除探测范围内的扣件，刚焊接的 接头应在焊缝处轨温冷却至50°以下时，方能探伤； B、探伤用的耦合剂（机油）应充足，注油时防止机油渗入探头晶片，影响探伤灵敏度； C、探头在探测面移动时，要平稳均匀。前后移动的距离应保证二次回波的探测。采用眼看、 手摸相结合的方法，排除因锈蚀、坑洼、塌陷引起的假象波； D、用单探头探轨脚，应执行焊缝两侧四面探测的规定。每一探测面均应按档次顺序扫查。 采用锯齿形与偏角扫查相组合方式，确保对轨脚各部位的探测； E、轨底三角区探测必须采用双探头法。探头移动距离大于150mm。重视热影响区轨底横向 裂纹的探测； F、轨头探测要掌握内、外侧焊筋波的不同显示规律。必须用水平计算确认伤波和焊筋波； G、铝热焊接头采用双35°探头探测，应注意轨底焊筋的底播显示；移动式气压焊接头采 用0°探头在轨面上探测，应沿着焊缝中心左右摆动，注意二次底波显示；发现异常，应复探确认； H、执行复唱记录制；探测者应边报波形显示和探头位移量，记录者作好复唱记录，发现疑 问及时纠正，发现伤损，双人复探； I、对未判为重伤的加固接头，必须拆除急救器进行复探；作好记录，根据伤损发展情况， 提出处理意见。 4．探伤后的处理： A、发现伤损接头填发《现场伤损钢轨通知书》，一报巡检工班，二报工务中心、维调； B、线路外焊接的接头，凡进行“两次挤压”、“打磨消除”的，必须复探，办理移交时，应 向所属的工务中心移交完整的探伤资料。
管道的焊接与探伤的相关规范要求《压力管道规范工业管道》GB/T20801-2006是基础性标准。规定了工业金属压力管道设计、制作、安装、检验和安全防护的基本要求。 GB/T 20801《压力管道规范工业管道》由六个部分组成： ——第1部分：总则； ——第2部分：材料； ——第3部分：设计和计算； ——第4部分：制作与安装； ——第5部分：检验与试验； ——第6部分：安全防护。 适用于《特种设备安全监察条例》规定的“压力管道”中金属工业管道的设计和建造。基础标准只是最低标准。所以应在满足基础标准的前提下，通过其他“标准规范”或“工程规定”纳入其他需要采纳的材料、管道元件、设计、施工、检验试验和验收及其附加要求。 GB/T20801.4-2006 压力管道规范—工业管道第4部分：制作与安装 对焊接作了基础性规定 7 焊接 7.1 焊接工艺评定和焊工技能评定 7.2 焊接材料 7.3 焊接环境 7.4 焊前准备 7.5 焊接的基本要求 7.6 焊缝设置 等作了详细可操作的规定。 TSG D0001-2009《压力管道安全技术监察规程-工业管道》第六十七条对应当采用氩弧焊焊接的金属管道作了规定， GC1 级管道的单面对接焊接接头，设计温度低于或者等于-200C的管道，淬硬倾向较大的合金钢管道，不锈钢以及有色金属管道应当采用氩弧焊进行根部焊接，且表面不得有电弧擦伤。 GB/T20801.5-2006 压力管道规范—工业管道第5 部分检验与试验 对检验与试验作了基础性规定 6.1.1一般规定 a)压力管道的检查等级分为Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ五个等级，其
中Ⅰ级最高，Ⅴ级最低； 6.1.2按管道级别和剧烈循环工况确定管道检查等级： a) GC3 级管道的检查等级应不低于Ⅴ级； b) GC2 级管道的检查等级应不低于Ⅳ级； c) GC1 级管道的检查等级应不低于Ⅱ级； d) 剧烈循环工况管道的检查等级应不低于Ⅰ级。 6.1.3 按材料类别和公称压力确定管道检查等级： a)除GC3 级管道外，公称压力不大于PN50 的碳钢管道（本规范无冲击试验要求）的检查等级应不低于Ⅳ级； b) 除GC3 级管道外，下列管道的检查等级应不低于Ⅲ级： 1)公称压力不大于PN50 的碳钢（本规范要求冲击试验）管道； 2) 公称压力不大于PN110 的奥氏体不锈钢管道。 c) 下列管道的检查等级应不低于Ⅱ级： 1) 公称压力大于PN50 的碳钢（本规范要求冲击试验）管道； 2) 公称压力大于PN110 的奥氏体不锈钢管道； 3)低温含镍钢、铬钼合金钢、双相不锈钢、铝及铝合金管道； d) 下列管道的检查等级应不低于Ⅰ级： 1)钛及钛合金、镍及镍基合金、高铬镍钼奥氏体不锈钢管道； 2)公称压力大于PN160 的管道。 注2：角焊缝包括承插焊和密封焊以及平焊法兰、支管补强和支架的连接焊缝；
焊缝的无损检测要求及等级分类解释 焊缝应根据结构的重要性、荷载特性、焊缝形式、工作环境以及应力状态等情况，按下述原则分别选用不同的质量等级， 1. 在需要进行疲劳计算的构件中，凡对接焊缝均应焊透，其质量等级为 1) 作用力垂直于焊缝长度方向的横向对接焊缝或T形对接与角接组合焊缝，受拉时应为一级，受压时应为二级； 2）作用力平行于焊缝长度方向的纵向对接焊缝应为二级。 2 .不需要计算疲劳的构件中，凡要求与母材等强的对接焊缝应予焊透，其质量等级当受拉时应不低于二级，受压时宜为二级 3 .重级工作制和起重量Q≥50t吊车梁的腹板与L冀缘之间以及吊车析架上弦杆与节点板之间的T形接头焊缝均要求焊透．焊缝形式一般为对接与角接的组合焊缝，其质量等级不应低于二级. 4.不要求焊透的I形接头采用的角焊缝或部分焊透的对接与角接组合焊缝，以及搭接连接采用的角焊缝，其质量等级为： 1)对直接承受动力荷载且需要验算疲劳的结构和吊车起重量等于或大于50t的中级工作制吊车梁，焊缝的外观质量标准应符合二级； 2) 对其他结构，焊缝的外观质量标准可为二级。 外观检查一般用目测，裂纹的检查应辅以5 倍放大镜并在合适的光照条件下进行，必要时可采用磁粉探伤或渗透探伤，尺寸的测量应用量具、卡规。 焊缝外观质量应符合下列规定: 一级焊缝不得存在未焊满、根部收缩、咬边和接头不良等缺陷，一级焊缝和二级焊缝不得存在表面气孔、夹渣、裂纹和电弧擦伤等缺陷； 二级焊缝的外观质量除应符合本条第一款的要求外，尚应满足下表的有关规定；
8 设计文件指定进行射线探伤或超声波探伤不能对缺陷性质作出判断时，可采用射线探伤进行检测、验证。 9 射线探伤应符合现行国家标准GB/T 3323-2005《钢熔化焊对接接头射线照相和质量分级》的规定，射线照相的质量等级应符合AB级的要求。一级焊缝评定合格等级应为GB/T 3323-2005《钢熔化焊对接接头射线照相和质量分级》的Ⅱ级及Ⅱ级以上，二级焊缝评定合格等级应为GB/T 3323-2005《钢熔化焊对接接头射线照相和质量分级》的Ⅲ级及Ⅲ级以上。 10 以下情况之一应进行表面检测: 1）外观检查发现裂纹时，应对该批中同类焊缝进行100%的表面检测； 2）外观检查怀疑有裂纹时，应对怀疑的部位进行表面探伤； 3）设计图纸规定进行表面探伤时； 4）检查员认为有必要时。 铁磁性材料应采用磁粉探伤进行表面缺陷检测。确因结构原因或材料原因不能使用磁粉探伤时，方可采用渗透探伤。磁粉探伤应符合国家现行标准JB/T 6061-2007《焊缝磁粉检验方法和缺陷磁痕的分级》的规定，渗透探伤应符合国家现行标准JB/T 6062-2007《焊缝渗透检验方法和缺陷迹痕的分级》的规定。磁粉探伤和渗透探伤的合格标准应符合外观检验的有关规定。 设计要求全焊透的一、二级焊缝应采用超声波探伤进行内部缺陷的检验，超声波探伤不能对缺陷作出判断时，应采用射线探伤，其内部缺陷分级及探伤方法应符合现行国家标准GB/T 11345-2013《钢焊缝手工超声波探伤方法及质量分级法》或GB/T 3323-2005《钢熔化焊对接接头射线照相和质量分级》的规定。 焊接球节点网架焊缝、螺栓球节点网架焊缝及圆管T、K、Y形点相贯线焊缝，其内部缺陷分级及探伤方法应分别符合国家现行标准JG/T 203-2007《钢结构超声波探伤及质量分级法》、《建筑钢结构焊接技术规程》JGJ81的规定。一级、二级焊缝的质量等级及缺陷分级应符合下表的规定。
百度文库- 让每个人平等地提升自我 1 XXX无损检测有限公司超声波探伤检测报告Non-destructive Test . UT Repor 委托单位Consigner 报告编号：Report No. 结构名称Structure Name DN200 无缝钢管 对接焊 检测部位 Testing Location 如图示 As figure 产品图号 Product No. 工件材质Material / 材料厚度 Thickness ㎜ 检测数量 Quantity 接头型式Joint Type 对接焊缝 Butt weld 坡口型式 Bevel Type V 焊接方法 Welding Method FCAW(CO2) 仪器型号Instrument Type 仪器编号 Serial No. 检测时机 Test time > hrs 探头型号Probe Type 5P 9×9 4 °参考试块 Test Block CSK-IA/RB-2 扫查灵敏度 Scan Sensitivity φ3-16 dB 表面状况Surface condition 打磨 Grinding 耦合剂 Coupling 化学浆糊 CMC 综合补偿 Compensation 4 dB 执行标准UT standard GB/T11345-89 合格级别 Acc Criteria Grade II 检测日期 Inspection Date 开工---结束 检测部位示意图和详细说明：管对接部位 Testing location sketch and description： 拍张照片插入 检测结果：Test results： 按规程对图示焊缝进行了UT检测，结果符合GB/T11345-89 II级质量要求。 According to the requirements of NDE procedure, carried out UT inspection of marked locations where lifting eyes removed in the figures, the results are complied to grade I of GB/T11345-89. 检测员：Inspector： 证书号Cert. No.：日期Date：审核者： Manager： 证书号Cert. No.： 日期Date： 验收者： Surveyor： 日期Date：
《固定式压力容器安全技术监察规程》无损检测部分 2.5 钢板超声波探伤 2.5.1 检测要求 厚度大于或者等于12mm的碳素钢或低合金钢钢板（不包括多层压力容器的层板）用于制造压力容器壳体时，凡符合下列条件之一的，应逐张进行超声检测： （1）盛装介质毒性程度为极度、高度危害的； （2）在湿H2S腐蚀环境中使用的； （3）设计压力大于或者等于10MPa的； （4）本规程引用标准中要求逐张进行超声检测的。 2.5.2检测合格标准 钢板超声检测应当按照JB/T4730《承压设备无损检测》的规定执行。符合本规程2.5.1第（1）项至第（3）项的钢板；合格等级不低于Ⅱ级；符合本规程2.5.1第（4）项的钢板；合格等级应当符合本规程引用标准的规定。 4.5 无损检测 4.5.1 无损检测人员 无损检测人员应当按照照相关技术规范进行考核，取得资格证书，方能承担与资格证书的种类和技术等级相对应的无损检测工作。 4.5.2 无损检测方法 (1)压力容器的无损检测方法包括射线、超声、磁粉、渗透和涡流检测等; (2)压力容器制造单位或者无损检测机构应当根据设计图样要求和 JB/T4730的规定制定无损检测工艺。 （3）采用未列入JB/T4730或者超出其适用范围的无损检测方法时，按照照本规程1.9的规定。 4.5.3压力容器焊接接头无损检测 4.5.3.1 无损检测方法的选择 （1）压力容器的焊接接头，应当采用射线检测或者超声波检测，超声波检测包括衍射时差法超声波检测（TOFD）、可记录的脉冲反射法超声波检测和不可记录的脉冲反射法超声波检测；当采用不可记录的脉冲反射法超声波检测时，应当采用射线检测或者衍射时差法超声波检测作为附加局部检测； （2）有色金属制压力容器对接接头应当优先采用X射线检测； （3）管座角焊缝、管子管板焊接接头、异种钢焊接接头、具有再热裂纹倾向或者延迟裂纹倾向的焊接接头应当进行表面检测； （4）铁磁性材料制压力容器焊接接头的表面检测应当优先采用磁粉检
EN 1712 焊缝的无损检测—焊接接头的超声波检测—验收等级 1. 应用范围 该标准规定了铁素体钢对接焊缝全焊透结构的超声波探伤合格极限2和3；它们与EN 25 817的B、C级相对应。同时根据合同双方之间的协议也可以采用其它的合格极限。 和EN 25817中D级相对应的合格极限不列入该欧洲标准，因为不推荐按照该等级进行焊缝的无损检测。 这些合格极限可用于按照prEN 12062引用标准进行的检测。如果对于调节灵敏度使用同等类型的基准反射器，并且经合同双方商定，也可和其它规则一起使用。 该标准适用于母材厚度8～100mm的铁素钢对接焊缝全焊透结构的超声波探伤。也可以用于其它形式的焊缝，其它的材料和壁厚大于100mm的材料。但是前提是，探伤必须是在考虑到组件几何形状和声学特性的情况下进行的，并且调节的检测灵敏度和该标准中合格极限的比例适中。要是没有，该欧洲标准探头的额定频率采用2～5MHz。如果检测频率超出设定范围时采用该标准的合格极限必须要事先经缜密的考虑。 2. 引用标准(略) 3. 显示评定 3.1 概述
对按照prEN 1714进行探伤时检出的显示进行评定。 3.2 灵敏度调节 在探伤前对于任何一个探伤方向必须要由参与检验的人员商定采用何种方法调节灵敏度。在进行下列探伤时通常情况下也要遵循这些调节方法。调节灵敏度可以按照下列方法进行： 方法1：3mm长横孔 方法2：AVG曲线 壁厚8mm≤t＜15mm，如果探头角度≥70o，可以采用1mm 深的矩形沟槽。 如果采用长横孔或沟槽，其长度必须大于声束宽度，且应该在-20 dB以外。沟槽宽度在这里关系不大。 采用方法2的合格极限的前提是使用表1中规定的探头。 表1：方法2的超声波探头频率 厚度横波探头频率 MHz 纵波探头频率 MHz 8≤t＜15 4 4～5 15≤t＜40 2～4 2～5 40≤t＜100 2 2～5 如果使用其它探头频率则必须把对合格极限的影响考虑进去；并且要进行必要的修正。
无损检测常见的焊接缺陷 A外部缺陷 一、焊缝成型差 1、现象 焊缝波纹粗劣，焊缝不均匀、不整齐，焊缝与母材不圆滑过渡，焊接接头差，焊缝高低不平。 2、原因分析 焊缝成型差的原因有：焊件坡口角度不当或装配间隙不均匀；焊口清理不干净；焊接电流过大或过小；焊接中运条（枪）速度过快或过慢；焊条（枪）摆动幅度过大或过小；焊条（枪）施焊角度选择不当等。 3、防治措施 ⑴焊件的坡口角度和装配间隙必须符合图纸设计或所执行标准的要求。 ⑵焊件坡口打磨清理干净，无锈、无垢、无脂等污物杂质，露出金属光泽。 ⑶加强焊接联系，提高焊接操作水平，熟悉焊接施工环境。 ⑷根据不同的焊接位置、焊接方法、不同的对口间隙等，按照焊接工艺卡和操作技能要求，选择合理的焊接电流参数、施焊速度和焊条（枪）的角度。 4、治理措施 ⑴加强焊后自检和专检，发现问题及时处理； ⑵对于焊缝成型差的焊缝，进行打磨、补焊； ⑶达不到验收标准要求，成型太差的焊缝实行割口或换件重焊； ⑷加强焊接验收标准的学习，严格按照标准施工。 二、焊缝余高不合格 1、现象 管道焊口和板对接焊缝余高大于3㎜；局部出现负余高；余高差过大；角焊缝高度不够或焊角尺寸过大，余高差过大。 2、原因分析
焊接电流选择不当；运条（枪）速度不均匀，过快或过慢；焊条（枪）摆动幅度不均匀；焊条（枪）施焊角度选择不当等。 3、防治措施 ⑴根据不同焊接位置、焊接方法，选择合理的焊接电流参数； ⑵增强焊工责任心，焊接速度适合所选的焊接电流，运条（枪）速度均匀，避免忽快忽慢； ⑶焊条（枪）摆动幅度不一致，摆动速度合理、均匀； ⑷注意保持正确的焊条（枪）角度。 4、治理措施 ⑴加强焊工操作技能培训，提高焊缝盖面水平； ⑵对焊缝进行必要的打磨和补焊； ⑶加强焊后检查，发现问题及时处理； ⑷技术员的交底中，对焊角角度要求做详细说明。 三、焊缝宽窄差不合格 1、现象 焊缝边缘不匀直，焊缝宽窄差大于3㎜。 2、原因分析 焊条（枪）摆动幅度不一致，部分地方幅度过大，部分地方摆动过小；焊条（枪）角度不合适；焊接位置困难，妨碍焊接人员视线。 3、防治措施 ⑴加强焊工焊接责任心，提高焊接时的注意力； ⑵采取正确的焊条（枪）角度； ⑶熟悉现场焊接位置，提前制定必要焊接施工措施。 4、治理措施
焊接接头的设计 焊接是制造各种金属制品的一项重要工艺，由于它具有独特优异的技术经济指标。已被广泛应用于机械制造、石油化工、海洋船舶、航空航天、电力、电讯及家用电器等各个领域。 一、焊接接头的设计： 用焊接方法连接的接头称为焊接接头，焊接接头由焊缝、热影响区及相邻母材金属三部份组成。在一些重要的焊接结构中，如锅炉、压力容器、船体结构中，焊接接头不仅是重要的连接元件，而且与所连接的部件共同承受工作压力、载荷、温度和化学腐蚀。为此，焊接接头已成为整个金属结构不可分割的组成部分，它对结构运行的可靠性和使用寿命起着决定性的影响。 焊接接头的设计除了考虑焊接接头与母材金属的强度和塑性外，焊接接头的设计主要还包括如下内容： 1、确定焊接接头的形式和位置 在手工电弧焊中，由于焊件的厚度、结构的形状及使用条件不同，其接头形式及坡口形式也不相同。根据国家标准GB985—88《气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸》的规定，焊接接头的基本形式可分为四种：（见图焊接接头形式A） 对接接头：两焊件端面相对平行的接头称为对接接头，它是在焊接结构中采用最多的一种接头形式。 T形接头：一焊件的端面与另一焊件的表面构成直角或近似直角的接头，称为T形接头。 角接接头：两焊件端面间构成大于30度，小于135度夹角的接头，称为角接头。 搭接接头：两焊件部分重叠构成的接头称为搭接接头。 有时焊接结构中还有其他类型的接头形式，（见图焊接接头形式B）如十字接头、端接接头、卷边接头、套管接头、斜对接接头、锁底对接接头等。 焊接接头的形式：主要取决于焊件的结构形状和板厚。 焊接接头的位置：应布置在便于组装、焊接和检查（包括无损检测）的部位。 2、设计焊接接头的坡口形式和尺寸 当确定了焊接接头的的形式后，还应设计焊接接头的坡口形式及尺寸： I形对接接头（不开坡口）当钢板厚度在6mm以下，一般不开坡口，采用I形对接接头，只留1~2mm的接缝间隙； V形坡口对接接头（见图V形坡口）当钢板厚度为7~40mm时，可采用V 形坡口，V形坡口分为V形坡口、钝边V形坡口、单边V形坡口、钝边单边V 形坡口四种，它的特点是加工容易，但焊后焊件易产生角变形。 X形坡口对接接头（见图X形坡口）当钢板厚度为12~60mm时，可采用X形坡口，也称双V形坡口，它于V形坡口相比较，具有在相同厚度下，它能减少焊缝填充金属量约1/2，焊件焊后变形和产生的内应力也小些，所以它主要用于大厚度以及要求变形较小的结构中； U形坡口对接接头（见图U形坡口）当钢板厚度为20~60mm时，可采用U形坡口，40~60mm时采用双面U形坡口，U形坡口的特点是焊缝填充金属量最少，焊件产生的变形也小，但这种坡口加工较困难，一般应用于较重要的焊接

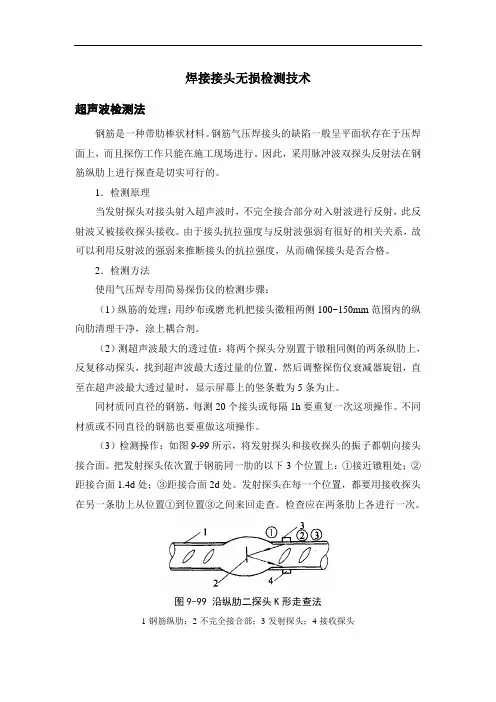

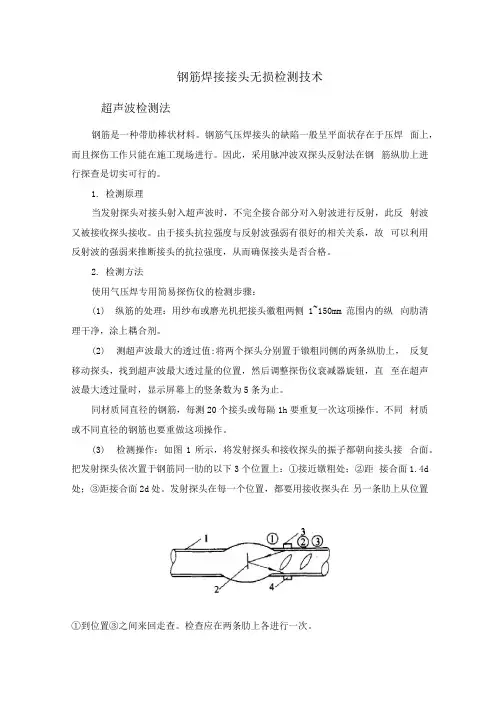

焊接接头无损检测技术 超声波检测法 钢筋是一种带肋棒状材料。钢筋气压焊接头的缺陷一般呈平面状存在于压焊面上，而且探伤工作只能在施工现场进行。因此，采用脉冲波双探头反射法在钢筋纵肋上进行探查是切实可行的。 1．检测原理 当发射探头对接头射入超声波时，不完全接合部分对入射波进行反射，此反射波又被接收探头接收。由于接头抗拉强度与反射波强弱有很好的相关关系，故可以利用反射波的强弱来推断接头的抗拉强度，从而确保接头是否合格。 2．检测方法 使用气压焊专用简易探伤仪的检测步骤： （1）纵筋的处理：用纱布或磨光机把接头徽粗两侧100~150mm范围内的纵向肋清理干净，涂上耦合剂。 （2）测超声波最大的透过值：将两个探头分别置于镦粗同侧的两条纵肋上，反复移动探头，找到超声波最大透过量的位置，然后调整探伤仪衰减器旋钮，直至在超声波最大透过量时，显示屏幕上的竖条数为5条为止。 同材质同直径的钢筋，每测20个接头或每隔1h要重复一次这项操作。不同材质或不同直径的钢筋也要重做这项操作。 （3）检测操作：如图9-99所示，将发射探头和接收探头的振子都朝向接头接合面。把发射探头依次置于钢筋同一肋的以下3个位置上：①接近镦粗处；②距接合面1.4d处；③距接合面2d处。发射探头在每一个位置，都要用接收探头在另一条肋上从位置①到位置③之间来回走查。检查应在两条肋上各进行一次。 图9-99 沿纵肋二探头K形走查法 1-钢筋纵肋；2-不完全接合部；3-发射探头；4-接收探头
（4）合格判定：在整个K形走查过程中，如始终没有在探伤仪的显示屏上稳定地出现3条或3条以上的竖线，即判定合格。只有两条肋上检查都合格时，才能认为该接头合格。 如果显示屏上稳定地出现3条或3条以上竖线时，探伤仪即发出嘟嘟的报警声，判定为不合格。这时可打开探伤仪声程值按钮，读出声程值。根据声程值确定缺陷所在的部位。 无损张拉检测 钢筋接头无损张拉检测技术主要用于施工现场钢筋接长的普查。它具有快速、无损、轻便、直观、可靠和经济的优点，适用于各种焊接接头，如电渣压力焊、气压焊、闪光对焊、电弧焊和搭接焊的接头等和多种机械连接接头，如锥形螺纹接头和套管挤压接头等。 1．无损张拉检测仪 无损张拉检测仪实际上是一种直接安装在被测钢筋接头上的微型拉力机。它由拉筋器、高压油管和手动油泵组成。拉筋器为积木式结构，安装在被测钢筋上。它是由上下锚具、垫座、油缸和百分表等测量杆件组成。当手动泵加压时，油缸顶升锚具，使钢筋及其接头拉伸，直至预定的拉力。拉力与变形分别由压力表和百分表显示。 检测仪的主要性能和测量精度见表9-55。一般测试时只用一个百分表，精确测量时由两个前后等距的百分表测量取平均值。所加拉力与压力表读数之间的关系应事先标定。 检测仪的主要性能和测量精度表9-55 2．无损张拉试验 在检测仪安装之后，将油泵卸荷阀闭死。开始加压时，加压速度控制在0.5~1.5MPa/次，使压力表读数平稳上升，当升至钢筋公称屈服拉力P s（或某个设定的非破损拉力）时，同时记录百分表和压力表的读数，并用5倍放大镜仔细观察接头的状况。
精心整理 焊缝等级分类及无损检测要求 焊缝应根据结构的重要性、荷载特性、焊缝形式、工作环境以及应力状态等情况，按下述原则分别选用不同的质量等级， 1.在需要进行疲劳计算的构件中，凡对接焊缝均应焊透，其质量等级为 1)作用力垂直于焊缝长度方向的横向对接焊缝或T形对接与角接组合焊缝，受拉时应为一级，受压时应为二级； 2）作用力平行于焊缝长度方向的纵向对接焊缝应为二级。 2.不需要计算疲劳的构件中，凡要求与母材等强的对接焊缝应予焊透，其质量等级当受拉时应不低于二级，受压时宜为二级 T形
设计要求全焊透的焊缝，其内部缺陷的检验应符合下列要求: 1一级焊缝应进行100%的检验，其合格等级应为现行国家标准《钢焊缝手工超声波探伤方法及质量分级法》(GB11345)B级检验的Ⅱ级及Ⅱ级以上； 2二级焊缝应进行抽检，抽检比例应不小于20%，其合格等级应为现行国家标准《钢焊缝手工超声波探伤方法及质量分级法》(GB11345)B级检验的Ⅲ级及Ⅲ级以上； 3全焊透的三级焊缝可不进行无损检测。 4焊接球节点网架焊缝的超声波探伤方法及缺陷分级应符合国家现行标准JG/T203-2007《钢结构超声波探伤及质量分级法》的规定。 5螺栓球节点网架焊缝的超声波探伤方法及缺陷分级应符合国家现行标准JG/T203-2007《钢结构超声波探伤及质量分级法》的规定。 6箱形构件隔板电渣焊焊缝无损检测结果除应符合GB50205-2001标准第7.3.3条的有关规定外，还 的规
说明：根据结构的承载情况不同，现行国家标准《钢结构设计规范》GBJ17中将焊缝的质量为分三个质量等级。内部缺陷的检测一般可用超声波探伤和射线探伤。射线探伤具有直观性、一致性好的优点，过去人们觉得射线探伤可靠、客观。但是射线探伤成本高、操作程序复杂、检测周期长，尤其是钢结构中大多为T形接头和角接头，射线检测的效果差，且射线探伤对裂纹、未熔合等危害性缺陷的检出率低。超声波探伤则正好相反，操作程序简单、快速，对各种接头形式的适应性好，对裂纹、未熔合的检测灵敏度高，因此世界上很多国家对钢结构内部质量的控制采用超声波探伤，一般已不采用射线探伤。 ?????随着大型空间结构应用的不断增加，对于薄壁大曲率T、K、Y型相贯接头焊缝探伤，国家现行行业标准《建筑钢结构焊接技术规程》JGJ81中给出了相应的超声波探伤方法和缺陷分级。网架结构焊缝探伤应按现行国家标准JG/T203-2007《钢结构超声波探伤及质量分级法》的规定执行。?????本规范规定要求全焊透的一级焊缝100％检验，二级焊缝的局部检验定为抽样检验。钢结构 1.T t/4； 10mm 2. 5%，
压力容器焊接接头分类 2009-05-28 14:41 目的：为对口错边量、热处理、无损检测、焊缝尺寸等方面有针对性地提出不同的要求，GB150根据位置，根据该接头所连接两元件的结构类型以及应力水平，把接头分成A、B、C、D四类，如图。 图压力容器焊接接头分类 A类：圆筒部分的纵向接头（多层包扎容器层板层纵向接头除外）、球形封头与圆筒连接的环向接头、各类凸形封头中的所有拼焊接头以及嵌入式接管与壳体对接连接的接头。 B类：壳体部分的环向接头、锥形封头小端与接管连接的接头、长颈法兰与接管连接的接头。但已规定为A、C、D类的焊接接头除外。 C类：平盖、管板与圆筒非对接连接的接头，法兰与壳体、接管连接的接头，内圭寸头与圆筒的搭接接头以及多层包扎容器层板层纵向接头。 D类：接管、人孔、凸缘、补强圈等与壳体连接的接头。但已规定为A、B类的 焊接接头除外。 A类焊缝是容器中受力最大的接头，因此一般要求采用双面焊或保证全焊透的单面焊缝； B类焊缝的工作应力一般为A类的一半。除了可采用双面焊的对接焊缝以外，也可采用带衬垫的单面焊； 在中低压焊缝中，C类接头的受力较小，通常采用角焊缝联接。对于高压容器，盛有剧毒介质的容器和低温容器应采用全焊透的接头。 D类焊缝是接管与容器的交叉焊缝。受力条件较差，且存在较高的应力集中。在后壁容器中这种焊缝的拘束度相当大，残余应力亦较大，易产生裂纹等缺陷。因此在这种容器中D类焊缝应采取全焊透的焊接接头。对于低压容器可采用局部焊透的单面或双面角焊。
注意：焊接接头分类的原则仅根据焊接接头在容器所处的位置而不是按焊接接头的结构形式分类，所以，在设计焊接接头形式时，应由容器的重要性、设计条件以及施焊条件等确定焊接结构。这样，同一类别的焊接接头在不同的容器条件下, 就可能有不同的焊接接头形式。
