911聚氨酯防水涂料（非焦油型）：
911聚安酯防水涂料是一种双组份反应型聚氨酯防水材料。由主剂A组和副剂B组组成（主剂A组为油状液体、副剂B组为膏状物），将两剂按一定比例混合，经数小时后固结为既富有弹性、坚韧又有耐久性的防水涂膜。
一、材料特点：
1.防水及环保：防水性能好，无毒、无污染，有利于环境保护。
2.性能优良：物理力学性能佳、耐热、耐寒、耐老化性好。
3.潮湿基面施工：本材料采用特殊配比，故能在湿饱和状态的基面上施工，与潮湿基面粘接强度好，潮湿面粘结强度可达到0.5Mpa以上，尤其适用于地下建筑防水工程。
4.冷施工：施工时无需加热，操作安全、方便。
5.液态施工：施工时为液态，能在各种不规则形状的基面上施工。
6.胶膜无缝：能形成整体无缝强韧的防水膜。
7.附着力强：可施工于混凝土、石棉板、各类金属、木材等表面。
8.维修方便：只需在渗漏处局部维修，即能恢复原有防水效果。
二、性能指标：（执行JC500－92《聚氨酯防水涂料》）
三、适用范围：
1.屋面：混凝土平、斜屋面、天沟、雨蓬，特别是不规则形状屋面的抗渗。
2.地下建筑：混凝土内墙、外墙、底板、电梯坑、地下隧道、沉井、管道等。
3.地面建筑：卫生间、浴室、厨房、屋顶、花园、游泳池。
4.接缝：施工缝、伸缩缝、穿墙管、落水口。
5.防腐：金属管道外防腐、防腐地坪、防腐池。
6.粘结：木地板、水泥板、石棉制品、陶瓷制品、地砖、釉面砖等。
四、施工方法：
1.基层面处理：泥土、浮尘、水泥浆及老化部分，必须清除干净。如有油污，应用有机溶剂清除干净。
2.配料：基层处理后，先将副剂B组搅匀，然后将主剂A组和副剂B组按1:2重量比混合。搅拌均匀后即可以使用（搅拌料须在10分钟内使用完），搅拌器具必须干燥、清洁。
3.涂抹：将混合均匀的胶料用橡胶或塑料板均匀涂刮，要求厚度一致。厚度一般为1.5－2.0mm，分2－3次涂刷，第一道厚度控制在0.7mm左右，第二道厚度控制在0.8－1.0mm左右，后次涂刷应在前次涂刷24小时以后。
4.其它：角部接缝处一定要涂刷均匀、饱满，分仓缝采用粘贴维、涤纶布呈倒R型柔性节点。薄弱部位加贴维纶布或涤纶布以增加强度。
五、施工注意事项：
1.施工温度5度以上。
2.雨天不宜施工，施工后2－4小时不能遇雨。
3.涂膜施工完毕尚未固化时，宜注意保护，以免破坏防水层的整体性，降低抗渗性能。
六、运输、储存：
1.运输：属非易燃品，能安全运输。避免雨淋，阳光曝晒和撞跌，注意保持包装完好。
2.包装：本产品用密封铁桶包装，A组份18Kg/桶,B组份18Kg/桶,3桶（1桶A＋2桶B)为一套，54Kg/套。
3.储存：宜储存于干燥通风的仓库内，忌长期暴露在空气中，严禁与水接触。
4.储存期：自生产之日起产品有效期为一年。

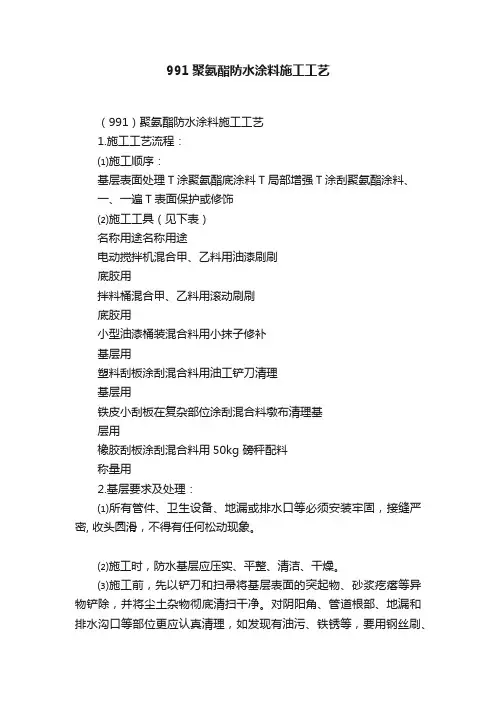

聚氨酯防水涂料施工工艺 1. 适用范围 各种设有防护层的屋面防水工程，卫生间、地下建筑防水工程等。 2. 施工准备 2.1 主体材料： 甲组份（预聚体） 乙组份（固化体） 2.2施工工具： 3.工艺流程：基层表面处理→涂聚氨酯底涂料→局部增强→涂刮聚氨酯涂料一、二、三遍→表面保护或修饰 4.基层要求及处理 4.1 防水基层应按设计要求用1∶3 的水泥砂浆抹成1/50 的泛水坡度，其表面要抹平压光，不允许有凹凸不平、松动和起砂掉灰等缺陷存在。排水口或地漏部位应低于整个防水层，以便排除积水。有套管的管道部位应高出基层表面20mm 以上。阴阳角部位应做成半径10mm
的小圆角，以便涂料施工。 4.2 所有管件、卫生设备、地漏或排水口等必须安装牢固，接缝严密，收头圆滑，不得有任何松动现象。 4.3 施工时，传统聚氨酯防水涂料施工时，防水基层应基本呈干燥状态，含水率小于9%为宜，其简单测定方法是将面积为1㎡、厚度为1.5～2.0mm 的橡胶板覆盖在基层面上，放置2～3 小时，如覆盖的基层表面无水印，紧贴基层一侧的橡胶板又无凝结水印，根据经验说明其含水率已小于9%，符合施工要求。西安雨中情防水材料有限责任公司生产的911型聚氨酯涂料无这项要求，只要基层无明水即可施工。 4.4 施工前，先以铲刀和扫帚将基层表面的突起物、砂浆疙瘩等异物铲除，并将尘土杂物彻底清扫干净。对阴阳角、管道根部、地漏和排水沟口等部位更应认真清理，如发现有油污、铁锈等，要用钢丝刷、砂纸和有机溶剂等将其彻底清除干净。 5．施工要求 5.1 涂布底胶：此工序相当于传统沥青防水施工涂刷冷底子油，其目的是隔断基层潮气，防止防水涂膜起鼓脱落；加固基层，提高涂膜与基层的粘结强度，防止涂层出现针气孔等缺陷。我公司建议用聚氨酯底胶作为基层处理。 聚氨酯底胶的配制：将聚氨酯甲料、乙料按比例1：2～3（重量比）配合(其它涂层按产品规格规定比例配合)。当乙料较稠时，可用专用稀释剂稀释，切不可用含酸性或含油性稀释剂稀释，以免影响原
911聚氨酯防水涂料是一种双组分反应固化型合成高分子防水涂料，甲组分是由聚醚和异氰酸酯经缩聚反应得到的聚氨酯预聚体，乙组分是由增塑剂、固化剂、增稠剂、促凝剂、填充剂组成的彩色液体。使用时将甲、乙两组分按一定比例混合，搅拌均匀后，涂刷在需施工基面上，经数小时后反应固结为富有弹性、坚韧又有耐久性的防水涂膜。 1、各种建筑物地下部分的内、外墙防水，包括隧道地下通道、地铁、水池等。 2、各种潮湿或不潮湿状态下的混凝土表面，包括屋面、天沟、浴室、卫生间、厨房等。特点 1、不含焦油、沥青、溶剂，施工时无气味，环保型产品。 2、常温施工，操作方便，涂层流平性好，表面光洁。能在潮湿混凝土或湿饱和状态的基面上施工，粘结力强，抗渗性好，延伸性大，富有弹性耐腐蚀，防水性能极佳。 3、具有较好的粘合性，适宜旧屋面的返修，新老涂层能融为一体，不脱层。 性能指标 固体含量（％）：≥92 拉伸强度（MPa）：≥1.9 断裂伸长率（％）：≥450 低温柔性（℃）：-35无裂纹 涂膜干燥时间（h）：表干≤8不粘手，实干≤24无粘着 潮湿基面粘结强度：a／MPa≥0.50 施工方法 1、被涂基面要清洁、平整、无浮灰。 2、A组份与B组份的重量比为1：2混合，搅拌均匀，涂膜厚度一般在1.5～2.0mm，分3～5次涂布，每层用量应小于0.7kg／m²。（间隔约一昼夜） 3、施工顺序先做节点附加层，然后再大面积涂布。在做好一层后，须待表面干燥后方可进行下一层施工。 4、转角及立面的涂层应薄涂多遍，不得有流淌、堆积现象。 5、最佳施工温度5～30℃，涂膜施工完毕尚末固化时，应注意保护，以免破坏防水层。包装运输贮存 1、包装：铁桶或塑料桶密封包装。 2、运输：按一般化工物品运输，避免阳光曝晒和撞跌，破坏包装。 3、贮存：贮存于干燥通风遮凉的仓库内，储存期A组份为六个月，B组份为一年，超期经检验合格仍可使用。
911聚氨酯防水涂料专项施工方案 1、适用范围 各种设有防护层的屋面防水工程，卫生间、地下建筑防水工程等。 2、施工材料准备： 2.1 主体材料： 材料名称规格用量用途 甲组份（预聚体） -NCO=3.5% 1kg/m2 涂膜用 乙组份（固化体） -OH=0.8% 1.5kg/m2 涂膜用 底涂乙料 -0H=0.23% 0.1～0.2kg/m2底膜用 2.2 主要辅助材料： 材料名称规格用途 磷酸或苯磺酰氯化学纯凝固过快时，做缓凝剂用二月桂酸二丁基锡化学纯或工业纯凝固过慢时，做促凝剂用二甲苯工业纯清洗施工工具用 乙酸乙脂工业纯清洗手上凝胶用 107 胶工业修补基层用 水泥 32.5MPa 修补基层用 石渣ф2 mm 左右粘结过渡层用 3、施工工具： 名称用途名称用途 电动搅拌器混合甲、乙料用油漆刷刷底胶用 拌料桶混合甲、乙料用滚动刷刷底胶用 小型油漆桶装混合料用小抹子修补基层用
塑料刮板涂刮混合料用油工铲刀清理基层用 铁皮小刮板在复杂部位涂刮混合料墩布清理基层用 橡胶刮板涂刮混合料用条帚清理基层用 50 kg 磅称配料称量用高压吹风机清理基层用 4、施工工艺流程： 防水层的构造及用料见下表： 项次防水构造材料名称用量 1 基层混凝土或水泥砂浆 2 基层处理剂聚氨脂底胶 0.2kg/m2 3 第一度涂层聚氨脂防水涂料 1.5kg/m2 4 第二度涂层聚氨脂防水涂料 1.0kg/m2 5 保护层缸砖、水泥砖等 注：涂层总厚度约为2mm。 4.1 找平层与保温层施工的工艺与卷材防水相同。 4.2 基层要求及处理： 4.2.1 防水基层应按设计要求用1∶3 的水泥砂浆抹成1/50 的泛水坡度，其表面要抹平压光，不允许有凹凸不平、松动和起砂掉灰等缺陷存在。排水口或地漏部位应低于整个防水层，以便排除积水。有套管的管道部位应高出基层表面20mm 以上。阴阳角部位应做成半径10mm 的小圆角，以便涂料施工。 4.2.2 所有管件、卫生设备、地漏或排水口等必须安装牢固，接缝严密，收头圆滑，不得有任何松动现象。 4.2.3 施工时，防水基层应基本呈干燥状态，含水率小于9%为宜，其简单测定方法是将面积为1m2、厚度为1.5～2.1mm 的橡胶板覆盖在基层面上，放置2～3 小时，如覆盖的基层表面无水印，紧贴基层一侧的橡胶板又无凝结水印，根据经
一．工程概况 本工程为无锡绿地世纪城城三期I标工程，B区为地下一层、地上十一层的框剪结构。C区为地下一层、地上三-四层的框架结构。本工程平屋面的防水等级为二级，属倒置式双设防屋面做法，设计为APP改性沥青卷材防水，防水层次自上而下构成为： 1.40mm厚C20细石混凝土表面压光，内配Φ4@200钢筋。分隔缝4000*4000. 钢筋断开，缝内嵌防水油膏。 2.40mm厚挤塑泡沫保温板； 3.4mm厚APP改性沥青卷材防水层； 4.20mm厚砂浆保护层 5.1.2mm厚911防水涂层 6.最薄处40mm厚C20细石混凝土找坡，表面压光。 7.屋面结构楼板 一．总的质量要求： 1．屋面不得有渗漏和积水现象;卷材不得有气泡。 2．所使用材料必须符合国家质量标准，防水层的厚度和层次、层数必须符合交底要求。 3．屋面坡度按设计要求施工，排水系统应畅通。 4．卷材的铺贴方法、搭接顺序、粘贴面积应符合规定，搭接宽度准确，接逢严密，不得有皱折、鼓泡和翘边，收头应固定、密封严密；节点做法必须符合交底要求，搭接正确，封固严密，不得翘边开缝。 二．质量检验 1.屋面工程施工中应做分项工程的交接检查；未经检查验收，不得进行后续
施工。 2.防水层施工中，每一道工序完成后，应由工程部会同监理、业主验收，合 格后方可进行下一道工序施工。 三．工艺流程： 四．屋面清理.界面处理，最薄处40mm厚C20细石混凝土找坡，表面压光--- 1.2mm厚911防水涂层----20mm厚砂浆保护层----4mm厚APP改性沥青卷材 防水层---40mm厚挤塑泡沫保温板保温层---40mm厚C20细石混凝土表面压光，内配Φ4@200钢筋 施工工艺： ☆楼板面清理，并用纯水泥接浆。用C20混凝土找坡，最薄处4cm，并表面压光。 ☆刷1.0mm厚911聚氨酯防水涂层，必须涂刷均匀.不得漏刷。 ☆ 20mm厚砂浆保护层表面压光 ☆APP铺贴前基层清理 1、除去压光面的砂浆和杂物，保证屋面细部结构的干净； 2、将落水头等重要部位内的杂物清理干净，并且注意施工过程的保护和成 品保护； 3、采用1：3水泥砂浆将局部缺陷修补完好； 4、采用1：3水泥砂浆施做泛水圆角R=5cm和管道支架底部的“八字脚”；注 意圆角半径要均匀，与基层连接光滑平顺，“八字脚”应大小一致，坡度平顺； ☆结合层（底油0.3lit/ m2） 涂刷底油前首先要检查找平层的质量和干燥程度并加以清扫，经工程
施工方案
911聚氨酯防水涂料施工方案 一、材料简介 非焦油系列聚氨酯防水涂料是一种高分子双组份反应型防水涂料，A组份由聚醚和异氰酸酯组成，B组份由含有胺类或羟基类固化剂、增韧剂、增粘剂、催化剂、防霉剂、填充剂按一定比例混合而成。它具有较大的弹性和延伸能力及较好的抗裂性、耐候性、耐酸性、耐碱性和抗老化性，而且是冷作业施工、操作简便，能形成无缝的防水层，对任何形状复杂管道纵横的部位都容易施工，对一定程度的基层缝具有较强的适应性。同时在A组份含有特殊性的聚醚X能增进潮湿基面的粘结强度。该产品符合GB/T19250-2003《聚氨酯防水涂料》产品国家新标准。 二、适用范围 广泛适用于各类地下建筑、厨房、厕所、卫生间、屋面的防水工程，同时也适用于污水池的防腐；地下管道的防水、防腐蚀等。 三、主要技术指标 1、抗拉强度≥1.90Mpa 2、断裂延伸率≥450% 3、低温柔性 -35℃无裂纹 4、不透水性 0.3Mpa,30min,不透水 5、固体含量≥92% 6、潮湿基面粘结强度≥0.5Mpa 四、施工机具、工具
电动搅拌机、搅拌桶、刮板、漆刷、滚动刷、扫帚、高压吹风机、50㎏磅秤、卷尺等 五、施工工艺 基层处理→节点部位处理→涂刷聚氨酯底涂一道→铺贴玻纤布一道→涂刷聚氨酯面涂第二道→自检→交业主及监理验收 1、基层处理 ①基面要求平整、密实、清洁、不许有凹凸不平、松动和起砂等现象，用铲刀和扫帚等将基层上的砂浆疙瘩、尘土杂物彻底清扫干净，对油污和铁锈应用铁丝刷、砂皮和有机溶剂清除干净，对阴阳角、管道根部、及排水口等部位要认真清理。 ②基层要求干燥，含水率不得超过8%，如局部潮湿可用喷灯烘烤。 2、支节点处理 检查基层，如有蜂窝现象，应用胶水拌和水泥砂浆进行填补、抹平，阴阳角部位应做成圆弧型，落水口等节点部位应先进行密封处理。 3、涂刷聚氨酯底涂料 涂刷聚氨酯底涂应注意料液不能太稠、太厚，应尽量稀一些，让底涂有利于向基层面渗透，要让底涂能渗透到混凝土墙体中，增加基面的强度和涂层与基层的粘结力。 4.铺贴玻纤布一道 待底涂涂刷后，铺贴玻纤布一道，铺贴要求平整，不出现空鼓现象。 5、涂刷聚氨酯第二道
911聚氨酯防水涂料 性能特点 1、本品是一种双组份反应型防水涂料由于主剂A组和副剂B组组成，将两剂按一定比例配合，经数小时后固结成富有弹性、坚韧性和耐老性的橡胶弹性防水涂层。 2、本材料采用特殊配方，能在潮湿基面可以施工，适应于地下建筑及卫生间防水工程。 3、物理力学性能佳，耐热、耐寒、耐老化性能好。本产品为冷施工、无需加热、操作安全、方便、并能在各种不规则形状的基面上施工。 4、附着力强，可施工与水泥砂浆、混凝土、石棉板、木材等表面。并能形成整体无缝坚韧的防水膜。 适用范围 1、地下建筑：混凝土内墙、外墙、底板、电梯坑、地下隧道、沉井、管道等。 2、屋面：混凝土平、斜屋面、天沟、雨篷及不规则屋面之抗渗。 3、地面建筑：卫生间、浴室、厨房、屋顶花园、花坛及游泳池等。 4、接缝：施工缝、伸缩缝、穿墙管及落水。 施工工艺 1、清扫基层，必须彻底干净。 2、涂刷基层处理：将甲乙小组份和二甲苯按1:2:2.5等重量比配合，搅拌均匀，再用滚筒或油漆均匀涂抹在基层上。涂刷后4小时以上才能进行下一道工序的施工。 3、加强施工、地漏、管道、阴阳角和出入口等容易漏水的薄弱部位，应先用聚氨酯防水涂料按甲、乙组分为1：2.5的比例混合，均匀涂刷二次作为加强层。 4、第一层涂膜施工：聚氨酯防水涂料按甲、乙组份和二笨为1：2.5:0.2的比例混合搅拌均匀，再用刮板和油刷涂刮在基层表面，刮涂厚度要均匀一致。 5、第二层涂膜施工：第一层涂膜固化至不沾手时，按第一层涂膜施工的配比和施工方法进行第一道施工，平面的涂刮方向与与第一层涂刮方向相垂直。 6、第三层涂膜施工：第二层涂膜固化后，按上述配比和方法进行第三层涂膜。 注意事项 1、保护未固化完全的涂膜：人员、杂物或尖锐物体不得堆放其上，以免损伤防水层。 2、地漏，排水口等地方防止杂物堵塞，涂料不得污染饰面及建筑物。 3、存料、配料和施工现场必须通风良好，严禁烟火。 4、器具每次使用完后须及时用有机溶剂清洗干净。 主要技术性能指标[执行标准GB/19250-2003标准] 水性915防水涂料 产品概述 高弹性高含固量水性合成高分子防水涂料是国家鼓励发展的新型防水材料，因性能优异、施工简单、防水效果易保证，使用寿命长，已被各类防水防水防渗工程广泛应用。 951单组分彩色弹性防水涂料是以V AE和丙烯酸共聚乳液为基料，通过特定工艺改性配制而成的，它既有有机材料弹性高又有无机材料耐久性好的特点，综合性能达到国内同类产品的先进水平。被评申定为中国建筑业协会推荐使用产品。 材料特点 水性、单分组、色彩可调、无毒无异味，施工简便、属环保型高分子防水材料。 涂刷成膜后即形成高延伸率、高抗拉强度的整体化无缝橡塑胶层、防水效果好。 液态常温施工无接缝，对形状结构复杂、禁止明火的施工场所尤显优越性。 含固量高，物理力学性能佳，耐水佳、耐候佳、耐久性好，可做外露型防水。 用于厕浴间、水池、墙面防水以及修补工程效果最佳。
911聚氨酯防水涂料 防 水 施 工 方 案 上海诺浦防水装饰工程有限公司
（一）、工程概况 1、工程名称：大宁瑞士花园 2、工程地点：老沪太路1188号 3、总包单位：上海隧道工程股份有限公司 4、施工单位：上海诺浦防水装饰工程有限公司 5、建设单位：上海城铭置业有限公司 6、工程内容： （二）、防水材料 1、911聚氨酯防水涂料（2.0mm厚）。 2、防水材料进场后应同时提供有关材料技术资料。 3、防水材料进场后必须经现场取样送检复试合格后方可进行施工。 （三）、911聚氨酯防水涂料施工工艺 （1）911聚氨酯防水涂料特性与技术指标： 911聚氨酯防水以低聚物多元醇、多异氰脂和扩链剂为基料，以石油沥青为填料，在特定条件下聚合而成。本品是一种双组份反应固化型高分子防水涂料。具有橡胶的使用性能，延伸大、强度高、粘结牢、耐老化、耐腐蚀、防水效果佳。双组份的液体混合均匀后涂刷在施工基面上自动融合达到无缝效果，最终形成一层高弹性、无接缝橡胶状坚韧的防水层。 （2）质量指标：符合“GB/T 19250-2003聚氨酯防水涂料”标准。 （3）911聚氨酯防水涂料施工工艺: ①、操作工艺： 1)涂刷前的准备工作：
取聚氨酯（A液）：固化剂（B液）=1:2 ，混合后，经充分搅拌均匀即可使用。为保证混合料的质量，取干净圆底桶一只，按比例先倒入（A液），随后再倒入（B液）为宜。 ②、施工要求： 1将混合胶料用橡皮括板，刷子或滚刷均匀地将聚胺酯涂料涂刷在防水基层面上。 2先将顶面裂缝处用聚氨酯涂料嵌缝沿裂缝30公分附加聚氨酯涂膜二涂。 3待附加层表干后再进行大面积涂膜施工。大面积涂膜分四次进行，第二度施工必须等第一度表干并请现场技术监督人员检查确认后方能进行下道工序施工。 4全施工过程分四次进行，即：嵌缝、附加层、大面积涂刮二布四涂四周沿立面下翻20公分。施工总厚度不得低于2.0mm厚。 ③、施工步骤： 1)、将甲料与乙料，按比例混合，充分搅拌均匀。 2)、用橡胶刮板将涂料均匀地涂刮在基面上，要保证涂层厚度达到设计要求， 不应有漏洞、起鼓、离层等现象，落水管和伸缩缝的施工要用涤纶布作加强层。 3)、涂层干固时间常温下约12小时，普通防水施工，涂层厚度应在1.0mm左右， 重要的防水工程需涂刮2-3次，每次涂覆的时间间隔以前一次不粘手为准，如需做保护层，可在涂料未固化前，在其表面上粗沙或粘贴麻片布，可使保护层和防水层之间粘结牢固。 4)、对金属板、管材的防腐施工要求先进行除锈。清洗处理后再进行涂料施工。（4）、施工注意事项: 1、防水层的基层一经发现出现有强度不足引起的裂缝应立刻进行修补，凹凸 处也应修理平整。基层干燥程度应符合所用防水涂料的要求方可施工。 2、要充分、均匀。双组份防水涂料操作时必须做到各组分的容器搅拌棒，取 料勺等不得混用，以免产生凝胶。 3、多层施工法,按标准用量施工,厚度原则上单层不超过1mm,总厚度不超过 2mm 。
检验报告 中心编号：140202G6 产品名称：911聚氨酯防水防腐涂料 受检单位：广州**建筑防水材料有限公司 检验类型：委托检验 国家建筑材料工业房建材料质量监督检验测试中心 国家建筑材料工业房建材料质量监督检验测试中心
检验报告 委托单位：广州**建筑防水材料有限公司 检验编号：8S13250 样品名称：911聚氨酯防水防腐涂料 委托单位原编号：----- 送样数量：5公斤 送样日期：2013年 03月01日 生产单位：广州**建筑防水材料有限公司 报告日期：2013年03月12日 工程名称：------------ 检验类别：委托检验 检验标准：JC/T902-2010 批准： 审核： 编制： 说 明 检验项目 技术指标 检验结果 判定 漆膜颜色和外观 棕黑色 棕黑色 合格 粘度，s 50 65 合格 固体含量，% 70 78 合格 干燥时间 (h) 表干 ≤4 2.3 合格 实干 ≤24 16 合格 硬 度 ≥0.56 0.86 合格 附着力，级 ≥1.0 1.5 合格 柔韧性(mm) ≥1.0 1.72 合格 耐化学介质物 耐酸性 60℃20%硫酸7天无无变化 合格 耐碱性 20%氢氧化钠液7天 无变化 合格 结论 依据JC/T902-2010《环氧沥青厚浆型涂料》标准进行检验，所检 项目合格
1.本报告无中心“测试检验章”和骑缝章无效。 2.本报告无编制、审核、批准签字无效。 3.本报告涂改无效。 4.未经本中心书面批准，检验报告复制无效（完整复制除外）。 5.对本报告若有异议，应于收到报告之日起十五日内向本中心提出，逾期怒不 受理。 6.委托检验仅对来样负责。
目录 第一章工程概况 (1) 1、工程范围 (1) 2、编制依据 (1) 3、编制目的 (1) 第二章施工组织及目标 (2) 1、施工组织机构及劳动力准备 (2) 2、工程质量目标 (2) 3、安全目标 (2) 4、工期目标 (2) 第三章施工准备 (3) 1、技术准备 (3) 2、资金和物资准备 (3) 第四章材料要求 (4) 1、911非焦油聚氨酯防水涂料 (4) (1) 主要特点 (4) (2) 适用范围 (4) 2、PET自粘防水卷材 (4) (1) 主要特点 (5) (2) 适用范围 (5) (3) 技术性能指标 (5) 3、材料的检验要求 (6) 第五章防水做法构造 (7) 1、地下室底板防水构造 (7) 2、地下室侧墙防水构造 (7) 3、地下室顶板防水构造 (7) 4、屋面防水构造 (7) 第六章防水系统施工工艺 (8) 1、911非焦油聚氨酯防水涂膜施工方法 (8) (1) 施工材料 (8) (2) 施工工具 (8) (3) 施工工艺流程 (9) (4) 基层要求及处理 (9) (5) 施工要点 (9) (6) 施工注意事项 (10) (7) 质量要求与工程检验 (11) 2、PET自粘防水卷材施工方法 (11) (1) 施工工艺流程 (11) (2) 作业条件 (11) (3) 基层准备要点 (11) (4) 自粘卷材施工步骤及要点 (12) (5) 注意事项 (13)
(6) 质量评定标准 (14) 第七章基本部位及节点防水施工处理方案 (15) 1、基本部位 (15) (1) 裂缝处理 (15) (2) 阴阳角处理 (15) 2、节点部位 (16) (1) 施工缝防水处理 (16) (3) 预埋套管穿墙面防水处理 (16) (4) 变形缝大样 (17) (5) 地下室侧壁止水螺杆 (17) (6) 管道穿楼板防水处理 (18) （7）屋面防雨水口大样 (19) （8）管道出屋面泛水 (19) (9) 地下室底板桩头防水处理 (20) 第八章成品保护措施 (22) 第九章安全保证及文明施工措施 (23) 第十章质量保证措施 (24) 附图一施工组织管理网络图 (25) 附图二工程质量管理网络图 (26)
911防水涂料施工方案 非焦油聚氨酯防水涂料防水 施工方案 (911) 上海伟阳防水装潢工程有限公司 2008年11月2日 上海伟阳防水装潢工程有限公司 非焦油聚氨酯防水涂料施工方案(911) 1. 工程概况 2本工程位于杨浦区延吉路(安图路路口)，总建筑面积约130000m，地下车库1层，1-12号房,地下车库基础底板、顶板、外墙及屋面等。 2. 编制依据 2.1 现行国家及上海市地方建筑安装工程施工与验收规范、规程、质量检验评定标准。 2.2 本工程施工图设计图纸。 2.3 本工程特点、施工现场环境、自然条件等。 2.4 上海伟阳防水装潢工程有限公司质量控制文件及程序控制文件。 3. 工程质量目标 3.1 质量目标: 3.1.1 工程质量目标:合格率100%; 3.1.2 达到国家及上海市规定的技术质量标准; 3.1.3 工程质量达到设计及合同规定的技术质量标准。 3.2 工期目标:
3.2.1 在正常施工条件下，我司将严格按照合同规定及施工组织计划完成本次施工任务; 3.2.2 积极配合业主及总包单位，集中人力、物力确保防水施工工期及总工程工期，决不因防水工程滞后而影响总包方的工程进度。 4.非焦油聚氨酯(911)简介 4.1 911非焦油聚氨酯防水涂料低聚物多元醇,多异氰酸脂和扩链剂为基料,掺加多种高分子原料及多种助剂,在特定条件下聚合而成。本产品是一种双组份反应固化型高分子防水涂料，按一定比例均匀混合，涂在防水工程的基面上，数小时后形成富有弹性的整体化橡胶状的防水层，并能牢固的粘附在基面的表面，防水性能可靠。该产品是目前理想的一代环保型高级防水涂料，确保防水工程质量的万无一失。 - 1 - 上海市杨浦区凤城路5号 上海伟阳防水装潢工程有限公司 5. 材料特点及性能 5.1 产品特点: 本产品为常温冷施工，操作方便安全，对环境无污染。能在潮湿混凝土或饱和状态下的基面上施工。 5.2 本产品具有弹性好，延伸率大、粘结力强，抗渗性好、无污染、耐候性广，适用性强等特点，形成的防水层是一个连续均一完整无接缝的整体。 911聚氨酯防水涂料(非焦油)聚乙烯防水卷材性能指标GB/T19250-2003.I型检验项目 (单位) 本产品标准拉伸强度/Mpa ?1.90 断裂伸长率/% ?450 撕裂强度/(N/mm) ?12 低温弯折性/? ?-35
聚氨酯防水涂料施工工艺 1 适用范围： 各种屋面的防水工程（须覆盖保护层） 2 施工材料准备： 2.1 主体材料： 材料名称规格用量用途 甲组份（预聚体） -NCO=3.5% 1kg/m2 涂膜用 乙组份（固化体） -OH=0.8% 1.5kg/m2 涂膜用 底涂乙料 -0H=0.23% 0.1～0.2kg/m2底膜用 2.2 主要辅助材料： 材料名称规格用途 磷酸或苯磺酰氯化学纯凝固过快时，做缓凝剂用 二月桂酸二丁基锡化学纯或工业纯凝固过慢时，做促凝剂用 二甲苯工业纯清洗施工工具用 乙酸乙脂工业纯清洗手上凝胶用 107 胶工业修补基层用 水泥 32.5MPa 修补基层用 石渣ф2 mm 左右粘结过渡层用 3 施工工具： 名称用途名称用途 电动搅拌器混合甲、乙料用油漆刷刷底胶用 拌料桶混合甲、乙料用滚动刷刷底胶用 小型油漆桶装混合料用小抹子修补基层用 塑料刮板涂刮混合料用油工铲刀清理基层用 铁皮小刮板在复杂部位涂刮混合料墩布清理基层用 橡胶刮板涂刮混合料用条帚清理基层用
50 kg 磅称配料称量用高压吹风机清理基层用 4 施工工艺流程： 防水层的构造及用料见下表： 项次防水构造材料名称用量 1 基层混凝土或水泥砂浆 2 基层处理剂聚氨脂底胶 0.2kg/m2 3 第一度涂层聚氨脂防水涂料 1.5kg/m2 4 第二度涂层聚氨脂防水涂料 1.0kg/m2 5 保护层缸砖、水泥砖等 注：涂层总厚度约为2mm。 4.1 找平层与保温层施工的工艺与卷材防水相同。 4.2 基层要求及处理： 4.2.1 防水基层应按设计要求用1∶3 的水泥砂浆抹成1/50 的泛水坡度，其表面要抹平压 光，不允许有凹凸不平、松动和起砂掉灰等缺陷存在。排水口或地漏部位应低于整个防水 层，以便排除积水。有套管的管道部位应高出基层表面20mm 以上。阴阳角部位应做成半 径10mm 的小圆角，以便涂料施工。 4.2.2 所有管件、卫生设备、地漏或排水口等必须安装牢固，接缝严密，收头圆滑，不得 有任何松动现象。 4.2.3 施工时，防水基层应基本呈干燥状态，含水率小于9%为宜，其简单测定方法是将 面积为1m2、厚度为1.5～2.1mm 的橡胶板覆盖在基层面上，放置2～3 小时，如覆盖的基 层表面无水印，紧贴基层一侧的橡胶板又无凝结水印，根据经验说明其含水率已小于9%，符合施工要求。 4.2.4 施工前，先以铲刀和扫帚将基层表面的突起物、砂浆疙瘩等异物铲除，并
911防水涂料 911防水涂料为聚氨酯防水涂料，分为单组份和双组份。 单组份聚氨酯防水涂料 聚氨酯防水涂料是一种无刺激气味、黑色均一液体。环保型单组份反应型高分子防水涂料，用刮板、滚筒等工具均匀地涂布在施工基面上，后与湿气反应固化成为富有弹性、强韧、耐久的防水涂膜。在冬季施工时可使用促进剂加快固化过程，提高低温成膜性能。朗凯奇单组份聚氨酯防水涂料： 产品特性 ●强度高、延伸率大、弹性好； ●涂膜密实、无气泡、无针孔； ●不含苯类溶剂，无煤焦油成分，对环境和人体无害； ●液态，冷施工，施工方式灵活、方便； ●粘结力强，抗老化； ●反应成膜，耐水、耐腐蚀、耐霉变、耐寒、不透水性强。 适用范围 ●地下室和厕浴间、厨房间的防水、防潮； ●水池、冷库、地坪等工程的防水、防潮； ●可用于非暴露型屋面工程防水。 施工方法 ●基层处理和施工准备：基层应平整、洁净、牢固、坚实、无尖锐角、无明显湿渍并做好节点圆弧处理，确保施工工具必须干燥、清洁。 ●细部节点附加层：阴阳角、管根部、变形缝等基础细部, 应先进行附加防水层施工, 可增涂2~4遍涂料（厚度不小于1mm）。 ●大面防水层涂布：将混合料用橡胶或塑料刮板均匀涂布，要求厚度一致。一般为1.5mm 左右, 分2~3 遍涂布, 后次涂刷应在前次涂刷固化成膜后且向不同方向进行。 ●收头和边缘处理：增涂涂料进行重点封闭。 ●保护隔离层：涂膜防水层表面应按设计要求进行保护隔离层施工。 ●产品粘度（23℃）：2500~4000mPa?S;可施工时间:60 min;表干时间（23℃）：5.5~8h。施工需要工具：刮板、滚筒；施工防护用具：安全帽、手套、防护眼镜、防护面具。 注意事项 防水构造要求 ●系统基本构成：应包括防水基层、附加防水层、涂膜防水层、收头和边缘封闭、保护隔离层。除此，还应根据建筑物功能科学合理设置相关层次。 ●阴阳角应做成圆弧形，阴角直径宜大于50mm，阳角直径宜大于10mm。 ●涂膜防水层：一般为单独涂膜防水构造，地下工程底板可增铺一层胎体增强材料。●涂膜厚度：地下工程可为1.2～2.0mm，推荐不小于1.5mm，厕浴间应不小于1.5mm，非外露屋面工程多道设防时，每道厚度不应小于1.5mm，（根据设防道数叠加），在防水等级为Ⅲ级屋面一道设防时，防水层厚度不应小于2mm，在涂层间夹铺胎体增强材料时，胎体下面涂层宜小于1mm，上面涂层不小于0.5mm。 ●工程基面上不应有明水，否则应在排干24h后施工； ●宜在5℃以上温度下施工，施工现场应通风良好，并放置消防器材； ●开桶后，应尽快使用完，时间不宜超过60分钟；切忌较长时间直接暴露在空气中，以防
911聚氨酯防水涂料（非焦油型）： 911聚安酯防水涂料是一种双组份反应型聚氨酯防水材料。由主剂A组和副剂B组组成（主剂A组为油状液体、副剂B组为膏状物），将两剂按一定比例混合，经数小时后固结为既富有弹性、坚韧又有耐久性的防水涂膜。 一、材料特点： 1.防水及环保：防水性能好，无毒、无污染，有利于环境保护。 2.性能优良：物理力学性能佳、耐热、耐寒、耐老化性好。 3.潮湿基面施工：本材料采用特殊配比，故能在湿饱和状态的基面上施工，与潮湿基面粘接强度好，潮湿面粘结强度可达到0.5Mpa以上，尤其适用于地下建筑防水工程。 4.冷施工：施工时无需加热，操作安全、方便。 5.液态施工：施工时为液态，能在各种不规则形状的基面上施工。 6.胶膜无缝：能形成整体无缝强韧的防水膜。 7.附着力强：可施工于混凝土、石棉板、各类金属、木材等表面。 8.维修方便：只需在渗漏处局部维修，即能恢复原有防水效果。 二、性能指标：（执行JC500－92《聚氨酯防水涂料》） 三、适用范围：
1.屋面：混凝土平、斜屋面、天沟、雨蓬，特别是不规则形状屋面的抗渗。 2.地下建筑：混凝土内墙、外墙、底板、电梯坑、地下隧道、沉井、管道等。 3.地面建筑：卫生间、浴室、厨房、屋顶、花园、游泳池。 4.接缝：施工缝、伸缩缝、穿墙管、落水口。 5.防腐：金属管道外防腐、防腐地坪、防腐池。 6.粘结：木地板、水泥板、石棉制品、陶瓷制品、地砖、釉面砖等。 四、施工方法： 1.基层面处理：泥土、浮尘、水泥浆及老化部分，必须清除干净。如有油污，应用有机溶剂清除干净。 2.配料：基层处理后，先将副剂B组搅匀，然后将主剂A组和副剂B组按1:2重量比混合。搅拌均匀后即可以使用（搅拌料须在10分钟内使用完），搅拌器具必须干燥、清洁。 3.涂抹：将混合均匀的胶料用橡胶或塑料板均匀涂刮，要求厚度一致。厚度一般为1.5－2.0mm，分2－3次涂刷，第一道厚度控制在0.7mm左右，第二道厚度控制在0.8－1.0mm左右，后次涂刷应在前次涂刷24小时以后。 4.其它：角部接缝处一定要涂刷均匀、饱满，分仓缝采用粘贴维、涤纶布呈倒R型柔性节点。薄弱部位加贴维纶布或涤纶布以增加强度。 五、施工注意事项： 1.施工温度5度以上。 2.雨天不宜施工，施工后2－4小时不能遇雨。 3.涂膜施工完毕尚未固化时，宜注意保护，以免破坏防水层的整体性，降低抗渗性能。 六、运输、储存： 1.运输：属非易燃品，能安全运输。避免雨淋，阳光曝晒和撞跌，注意保持包装完好。 2.包装：本产品用密封铁桶包装，A组份18Kg/桶,B组份18Kg/桶,3桶（1桶A＋2桶B)为一套，54Kg/套。 3.储存：宜储存于干燥通风的仓库内，忌长期暴露在空气中，严禁与水接触。
911聚氨酯防水涂料施工方案 （一）、施工准备 1.所有材料有合格证、检验报告、并出示给土建施工队。 2.各种地面防水配套材料、工具准备齐全。 3.各种材料及配套材料进场数量能满足地面工程的使用。 4.熟悉和会审图纸，掌握和了解设计意图，收集该品种卷材的有关资料。 5.向操作人员进行技术交底和培训。 6. 确定质量目标和检验要求。 7.提出施工内容要求。 8.掌握地气预报资料 （二）、施工基层的要求 基面的质量是保证防水工程的关键之一，它直接影响到防水质量好坏。 1.基层要求： 基层是防水层赖以存在的基础，基层的好坏直接关系到防水质量。 （1）平整度：基层的平整度是保证涂膜防水层质量的关键，如果基层表面凹凸不平或局部隆起，在做涂膜防水层时，在外力作用下易破裂，影响其防水工程的质量，找平层的平整度可用2m的长直尺检查，缝隙不应超过5mm。 （2）表面质量：如果基层表面酥松，强度过低，裂缝过大，就容易使防水层与基层粘结不牢，在使用过程中往往会造成防水层与基层剥离，而成为渗漏的主要原因之一。基层应压实平整，不得有酥松起砂，起皮现象。 （3）基层应坚固：防水基层即为水泥砂浆找平层。水泥砂浆的配合比不得低于1:3，水泥标号不得低于325号；控制水泥砂浆的配合比是提高基层坚固性，防止起砂的关键。 （4）基层平整，牢固、干净、无明水、无渗漏；裂缝处须修补找平，渗漏处须进行堵漏
处理。 平面与立面的转角处及阴阳角应做成圆弧或钝角。 2.材料准备： （1）主要材料：双组分聚氨酯防水涂料 （2）材料储备量根据实际工程量确定。 3．工具准备： （1）普通工具：搅拌器、开刀、钢丝刷、抹子、滚刷、量具、专业橡胶刮板、铁桶、小油漆刷、弹线盒等，及其配套的施工设施。 （2）防火、防毒器材。 （三）、操作工艺 1.施工程序：基层验收 -- 修补清理基层 -- 管道、节点加强处理 -- 涂刷基层处理剂 -- 按规定厚度涂刷防水涂料 -- 固化保养 -- 自检 -- 质量验收 2.操作工艺要点： （1）清理基层：在验收合格的基层上将杂物、浮灰等处理干净。 （2）涂刷基层处理剂：将按比例配制好的打底防水涂料搅拌均匀，待用。在大面积涂刷之前应用油漆刷蘸底胶在阴角、穿墙管道根部等造部位均匀涂刷一道，大面积涂刷则改用长把滚刷进行施工。纵横涂刷时要薄厚均匀，不得见白露底。一般涂刷后6h以上，即可进行下道工序施工。 （3）配料：当施工前的一切准备工作完毕后，即可进行配料，每次用量的配料必须准确，按A:B=1:2（重量比）置搅拌捅中混合进行2-3min至完全均匀后即可使用，并在20-30min内使用完毕，配料时量具要分别分开使用，以防操作不当，而引起液料局部凝结。 （4）涂膜： A、用塑料橡胶刮或油漆刷把已混合均匀的涂料有顺序而均匀地涂刮（刷）在基层表面上，厚薄要求一致，第一层涂膜应薄涂，当涂膜固化6h后（以基本不沾手为宜）即可涂刮（刷）第二层涂膜,第二层涂膜的涂膜方向与第一层涂膜的涂刮（刷）方向垂直。 B、涂膜施工顺序是先涂刷地沟、泛水、穿通管道、阴阳角等部位，然后再作大面积涂刷，并自上
非焦油911聚氨酯防水涂料 一、产品简介：KG非焦油911聚氨酯防水涂料为不含焦油的聚氨酯防水涂膜，消除了焦油的污染性，符合国家防水涂料发展要求，其粘结性能和施工能力优于焦油型材料。本产品是双组份经常温固化化学反应型高分子防水材料，是由聚氨酯预聚体甲组份和不含煤焦油的固体剂乙组份组成，是目前国内外防水涂料中性能更完善的环保型防水材料，涂覆后可固化成橡胶状高弹性无接缝的防水胶膜，对任何形状复杂、管道纵横的部分都容易施工，对一定程度的基层裂缝具有较强的适用性，且延伸率高，粘结力强，整体性好，防水性能优异，完全取代于油膏、沥青、油毡，防水寿命达二十年以上。 二、产品特点： 1、冷涂施工：无需加热、因而无火灾隐患。 2、液态施工：易于涂抹在各类平面、立面、凹凸弯曲面等，能形成大面积连续防水膜。 3、适应性广：温度适应性宽，能承受各地区气候。 4、粘结强度高：对混凝土、木材、金属粘结强度高、有较高的剥离强度。 5、良好弹性：具有橡胶的使用性能，延伸率大、强度高、粘结牢、耐老化、耐酸、耐碱、耐腐蚀、防水效果极佳，双组份混合后涂刮在
基面上能达到自动融合严实无接缝的效果，因而能适应建筑物震动、沉降、拉伸引起的形变。 6、安全性高：不含焦油，有利环保，符合国家防水材料发展要求。 三、施工工艺： 1、基面要求干净、平整、无明水，不得有浮灰、起砂、起鼓现象。施工基面不能有水，排干后风干一段时间方可施工；如在潮湿基面上施工，三天内尽量避免强烈阳光的照射。 2、施工时甲组份:乙组份配比量为1:2，混合搅拌时间为5-10min，现配现用，配好的材料一般情况下应在30min内用完。 3、施工程序按先阴阳角，再垂直面后大面积施工，施工缝及伸缩缝和裂缝、落水口处应另做一道附加层。 4、材料用量一般2mm厚时每m2需2.8-3.0kg，分2-3遍用橡胶刮板均匀涂刮，可用玻纤布或聚酯无纺布（30-60/g/ m2）作加筋材料，提高涂膜的抗拉强度，每遍施工间隔以上一遍干固不粘为准（25℃约3-4h），可按防水等级要求做成不同厚度的防水膜。 5、涂膜保护，为了延长防水层的使用寿命，保证工程质量。上人屋面，在涂膜做水泥砂浆保护层，在最后一道涂膜末固化时，撒上2-3 mm的中砂或石屑，以利于涂膜与保护层的粘结。
奉贤电厂防腐防水施工方案 目录 第一节编制依据 (2) 第二节材料介绍 (2) 一、材料简介： (2) 二、技术指标： (2) 三、产品优点： (2) 四、施工顺序： (3) 五、具体施工要求和操作方法： (3) 六、注意事项： (3) 第三节贮存运输及施工组织 (4) 一、贮存： (4) 二、运输： (4) 三、机具设备： (4) 四、人员组织： (4) 第四节质量评定标准 (4) 一、评定标准： (4) 二、涂膜检测： (4) 三、基本项目： (4) 四、保证项目： (4) 第五节质量保证措施 (4)
奉贤电厂防腐防水施工方案 KS-2A双组份聚氨酯(911)施工技术指导 第一节编制依据 建筑工程质量评定标准（GBJ301-88） 国家标准《屋面工程质量验收规范》（GB 50207-2002） 《地下防水工程质量验收规范》（GB 50208-2002） 相关防水材料国家行业或企业标准。 第二节材料介绍 “科顺”牌非焦油聚氨酯防水涂料（911） 一、材料简介： KS-2A“科顺”牌911非焦油聚氨酯防水涂膜是一种新型的高分子防水材料，其材质是以高分子化合物的聚氨基甲酸乙酯为主要成份，属二液化学反应型胶性液体，混合均匀后涂刷在施工表面上，能自动融合流平达到无缝效果，能在各种复杂的表面形成连续不断的整体防水层，最终形成高弹性、无接缝、坚韧的橡胶防水层。是目前国内防水涂膜材料中，性能较完善的代替进口材料的更新换代级材料。 二、技术指标： KS-2A（911）聚氨酯防水涂膜橡胶的主要性能指标：（GB/T19250-2003） 项目指标 拉伸强度，MPa ≥1.9 断裂延伸性，% ≥450 低温柔性，-35℃无裂纹 不透水性：0.3Mpa, 30min 不渗漏 固体含量，% ≥92 涂膜表干时间，h ≤8 涂膜实干时间，h ≤24 三、产品优点： 不含煤焦油，刺激性异味小，对环境污染小； 产品性能稳定，耐候性好，固体含量高，防水性能可靠；
**项目防水工程 施 工 组 织 方 案 总包方： 分包方：
记录表号：页码： 施工组织设计 （施工方案）名称 分包编写人：分包技术负责人 总包编写人：总包技术负责人 会签 部门 责任人会签人审批意见 分公司主任工程师 年月日 生产安全部审核人 年月日负责人 技术质量部审核人 年月日负责人 （集团） 公司总工程师 年月日
（适用于分公司） 记录表号：页码：施工组织设计 （施工方案）名称 分包编写人：分包技术负责人 总包编写人：总包技术负责人 会签部门责任人会签人审批意见 分公司工程管理部门技 术 质 量 审核人 年月日负责人 安 全 生 产 审核人 年月日负责人 分公司 主任工 程师 年月日
施工组织设计/（专项）施工方案报审表 工程名称：防水工程施工方案 致：（项目监理机构） 我方已完成工程施工组织设计/（专项）施工方案的编制和审批，请予以审查。 附件：□施工组织设计 □专项施工方案 □施工方案 施工项目经理部（盖章） 项目经理（签字） 年月日 审查意见 专业监理工程师（签字） 年月日 审查意见 项目监理机构（盖章） 总监理工程师（签字、加盖执业印章） 年月日 审批意见（仅对超过一定规模的危险性比较大的分部分期工程专项施工方案）： 建设单位（盖章） 建设单位代表（签字） 年月日 注：本表一式三份，项目监理机构、建设单位、施工单位各一份。
防水工程施工组织设计 一、编制依据： 1、依照中华人民共和国《屋面防水工程技术规范》（GB50208-2000）。 2、重庆市《建筑防水工程技术规程》。 二、工程材料选用： 防水材料选用圣牛嘉牌（或夏日、湖北辰旺）聚氨酯911防水、湖北辰旺牌（或者山东佳源）SBS卷材、攀鑫JS复合防水涂料。 三、细分防水工程施工工艺 （一）、屋面阴角缝 1、检查阴角缝基层是否有散落的砂灰堆积，如有大量的砂灰堆积凝固，则应由上一工序施工单位清理干净。 2、采用钢丝刷对阴角多积灰的地方清理干净。 3、采用双快堵漏水泥对坑洼的地方进行填补。 4、待基层达到施工要求后，采用聚氨酯911防水涂料制作第一道防水层，立面防水涂料应不低于100mm高，地面防水涂料应不低于100mm宽。在第一道防水涂料凝结之前铺上白布，使防水层更具延伸性。白布宽度应不大于聚氨酯涂膜的宽度，白布接头处应不低于50mm。在第二道聚氨酯防水涂料涂膜前，检查白布的铺设有无翘边、未粘实的地方。 5、采用聚氨酯911防水涂料制作第二道防水层。 6、由混凝土施工单位进行保护层砂浆施工。 7、卷材：基层必须干燥，测试时在基层表面放一块卷材，经3—5小时后如其下表面基本无水珠时即可施工。 8、在施工前要认真清扫基层表面上残留的水泥砂浆残渣、灰尘及杂物，然后涂刷底油，要求涂刷均匀一致，一次涂好。 9、从最低处开始铺贴，先将卷材按位置放正，长边留出8cm接茬、短边留出10cm接茬。然后点燃喷灯对准卷材底面及基层表面同时均匀加热（喷灯嘴距卷材表面约30cm为宜），待卷材表面熔化后，随即向前滚铺卷材，并把卷材压实压平，接茬部分以压出熔化沥青为宜，滚压时不要卷入空气和异物，并防止偏斜、起鼓和折皱。最后再用喷灯和压子均匀细致的把接缝封好，防止翘边。阴阳角部位均应做成八字形，拐角部位均应做附加层。 10、施工完毕后禁止随意践踏，并做好使用保护工作。在施工过程中戴好手套，避免烧伤、烫伤，对于汽油桶、卷材等易燃物品要单独存放，远离火源，预防火灾和工伤事故的发生。 （二）、屋面收缩缝 1、检查收缩缝基层是否有散落的砂灰堆积，如有大量的砂灰堆积凝固，则应由上一工序施工单位清理干净。 2、采用钢丝刷对收缩缝两边多积灰的地方清理干净。 3、采用双快堵漏水泥对坑洼的地方进行填补。 4、将事先压好成型的白铁皮装订在收缩缝上，钉牢。安装收缩缝应由下至上安装，接头处不低于30mm。
911非焦油聚氨酯防水涂膜施工方法 (1) 施工材料 主体材料，见下表： 材料,见下表： 主要辅助 (2) 施工工具 (3)施工工艺流程 基层清理→甲乙组1:2配比搅拌→节点附加层处理→第一遍涂刮→纵横多遍涂刮至厚度为设计厚度→检查→验收
(4) 基层要求及处理 ?防水基层按设计要求用水泥砂浆找坡，其表面要抹平 压光，不允许有凹凸不平、松动和起砂掉灰等缺陷存 在。排水口或地漏部位应低于整个防水层，以便排除 积水。有套管部位应高出基层表面20mm以上。阴阳角 部位应作成半径约50mm的45度角，以便涂料施工。 ?所有管件、卫生设备、地漏或排水口等必须安装牢固， 接缝严密，收头圆滑，不得有任何松动现象。 ?施工时，防水基层应基本呈干燥状态，含水率小于10% 为宜。 ?施工前，先以铲刀和扫帚将基层表面的突起物、砂浆 疙瘩等异物铲除，并将尘土杂物彻底清扫干净。对阴 阳角、管道根部、地漏和排水口等部位更应认真清理。 如发理有油污、铁锈等，要用钢丝刷、砂纸和有机溶 剂等将其彻底清除干净。 (5) 施工要点 涂刷底胶：此工序相当传统沥青防水施工涂刷冷底子油，其目的是隔断基潮气，防止防水涂膜起鼓脱落；加固基层，提高涂膜与基层的粘结强度，防止涂层出现针眼气孔等缺陷。 ?聚氨酯底胶的配制：将甲组分防水涂料搅拌均匀，即 可使用。 ?涂刷施工：小面积的涂刷可用油漆刷进行；大面积的 涂刷，可先用油漆刷蘸底胶在阴阳角、管子根部等复 杂部位均匀涂刷一遍，再用长把滚刷进行大面积涂刷 施工。涂胶要均匀，不得过厚或过薄，更不允许露
白见底。一般涂刷量以0.15～0.2kg/m2为宜。底胶涂刷后要干燥固化4h～8h以上，才能进行下道工序施工。 ?涂膜防水材料的配制：根据施工需要用量，将聚氨酯 甲、乙料按1:2的比例配合后，倒入拌料桶中，用转速为100～500r/min的电动搅拌器搅拌5min左右，即可使用。 ?第一度涂层施工：在底胶基本干燥固化后，用塑料或 橡胶刮板均匀刮一层涂料，涂刮时要求均匀一致，不得过厚或过薄，涂刮厚度一般以0.6mm左右为宜。开始刮涂时，根据施工面积大小，形状和环境，统一考虑施工退路和涂刮顺序。 ?第二度涂层施工：在第一度涂层固化4h后，再在其表 面刮涂第二度涂层，涂刮方法同第一度涂层。为了确保防水工程质量，涂刮的方向必须与第一度的涂刮方向垂直。重涂时间的间隔，由施工时环境温度和涂膜固化的程度(以手触不粘为准)来确定，一般不得小于24h，也不宜大于48h。 (6) 施工注意事项 ?当涂料粘度过大，不便进行涂刮施工时，可加入少量 二甲苯进行稀释，以降低粘度，加入量不得大于乙料的10%。 ?当甲、乙料混合后固化过快，影响施工时，可加入少 许磷酸或苯磺酰氯作缓凝剂。但加入量不得大于甲料的0.5%。
