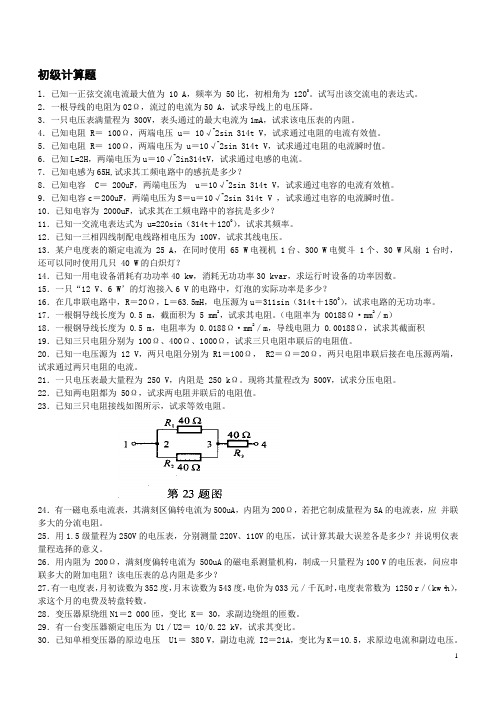

03、求如图电路中R L获得的最大功率？
2.电路如图所示，当R＝4Ω时，I＝2A，求当R＝9Ω时，I等于多少？
02、如图所示电路中，将一只灯泡接在某稳压电源输出端A、B间时，其实际功率为9W，
若用导线接到离电源较远的C、D两点间时，其实际功率为4W，求输电导线上损失的功率是多少W？（5分）
01、求下图电路中流过6Ω电阻支路的电流。并确定电源U S是输出还是吸收功率。该功率为多少？（10分）
33.某异步电动机的铭牌数据是：功率3KW，接法Δ，电压220V，电流11.25A，频率50H Z，
功率因数0.86，转速1430转/分，求：（15分）(1)电动机的额定效率；（8分） (2)转差率
和磁极对数。（7分）
01、如图所示的电路中，负载Z 为R 、L 串联的感性负载，若开关S 合上时，电压表、电流
表、功率表读数分别为220V 、10A 、1kW ；开关打开时，电压表、电流表读数分别为220V 、12A 。则有：
① 开关打开时功率表的读数为多少？ ② 负载Z 及X C 分别为多少？
7.在RLC 串联电路中，当电路的端电压为5
u 10sin(10t 30)V =+?时，电路消耗的功率
P=0.5W ，当电路的端电压为5
u 10sin(30)V
=+?时，电路发生谐振，电路消耗的功率P ＝1W ，试求：电路参数R 、L 、C 和电路的品质因数Q 。
03、导线ab 可在导电轨道上无摩擦滑动，如图所示。ab 长1m ，匀强磁场的磁感应强度为
0.8T ，电源电动势E ＝2V ，内阻不计，电阻R ＝5Ω。①当导线ab 运动的速度达到1m/s 时，它所受多大的力？②导线的ab 的最大速度可达多少？③若要使导线 ab 以3m/s 的速度向右运动，则必须对ab 施以多大的力？（12分）
06、如图所示，一矩形导电框架两端各串一电阻，R 1＝1Ω，R 2＝2Ω，放在匀强磁场中，其
磁感应强度B ＝5T ，方向如图所示。今有一导体AB ，长0.2m ，以1m/s 的速度在框架上向右滑动，求：①通过R 1、R 2的电流大小；②磁场对导体AB 的作用力；③电阻R 1、R 2上消耗的功率；④外力作用于导体AB 做功的功率。（8分）
02、试画出一个能实现U o ＝－3U i1－2U i2－U i3运算的电路，给定反馈电阻R f ＝100k Ω。并
确定其它各个电阻的值。（10分）
01、如下图电路中，电阻R 1＝10Ω，R 2＝5Ω，R 3＝20Ω，R 4＝10Ω，A 点的电位。
04、电路如图所示，当R ＝4Ω时，I ＝2A 。求当R ＝9Ω时，I 等于多少？
35.如图7-14所示为用来测定电缆接地故障发生地点的电路。调节电阻R M 与R N ，当N
M R R =1.5时，
电桥平衡。如果A 处与B 处之间的距离为L=10Km ，求故障地点P 距A 处多远？（测试时，将B 处平刻的两根电缆人为短路，短接线的电阻可忽略不计） （15分）
图7-14
4.利用功率表、交流电压表、交流电流表测量一个线圈的参数，现测出功率表读数为940W ，电压表读数为220V ，电流表读数为5A 。试求线圈的R 和L 数值。
1、电路如图示，已知E 1=8V ，E 2=6.4V ，R 1=6Ω， R 2=4Ω， R 3=4Ω,
用叠加定理求过R 3的电流I 3。
9 、一台电源变压器，原边额定电压U IN = 220V ，匝数N 1 = 550匝，它有两个副线圈，一个电压U 2N = 36V ，负载功率P 2 = 180W ，另一个电压U 3N = 110V ，负载功率P 3 = 550W 。试求：
（1）副边两线圈匝数N 2和N 3；
（2）原边电流I 1（忽略漏阻抗压降和损耗）。
43．某车间负载Ｐ＝150KW ，功率因数cos φ＝0.5，今若将功率因数提高到0.866，求并联补偿电容的无功功率ＱＣ。
44．有一个三相对称负载，每相负载的电阻R=8Ω，感抗XL=6Ω，接成三角形接到线电压为380V 的对称三相电源上，试求：
1）每相负载的阻抗；
2）每相负载的相电流、线电流； 3）负载的功率因数和总有功功率。
09、图中电路在换路前已处于稳定状态。
在t ＝0时，合上开关S 。试求：-C u (0)，C u (0)+，C i (0)+，1i (0)-和1i (0)+
。
01、电路如图所示，已知E 1＝12V ，E 2＝18V ，R 1＝2Ω，R 2＝1Ω，R 3＝3Ω。试用戴维南定理计算：
① E 3＝10V 时，通过R 3的电流I 3； ② 今欲使I 3＝0，则E 3应取何值？
03、如图所示电路中，已知u＝10sin100πtV，i＝2.5 sin 100πtA，U Lm＝392.5V，R＝4Ω，
试问①方框内应为何种元件？请在虚线框内画出；②求其参数。（15分）
04、在图示的正弦交流电路中，R＝3Ω，X L＝4Ω，电感支路电流I RL＝5A，电路的功率因数
cos?＝1，试求电容电流I C和总电流I。（10分）
06、有三只电容器，联接如图所示，已知C1＝10μF，耐压50V；C2＝30μF，耐压60V；C3
＝50μF，耐压150V。（1）求等效电容为多少？（2）若按此电路联接，端电压U应不超过多少伏电容器才能安全工作。（10分）
06、某三层大楼照明电灯由三相四线制电源供电，线电压为380V，每层楼均有220V、40W
的白炽灯110只，三层分别接在U、V、W三相，试求：（15分）
①三层楼电灯全部开亮时，总的线电流和中线电流；
②当第一层楼电灯全部熄灭，另两层楼电灯全部亮时的线电流和中线电流；
③当第一层电灯全部熄灭且中线断掉，第二、第三层灯全部亮时，灯泡两端电压为多
少？若再关掉第三层楼的一半电灯，情况又如何？
04、信号源电动势E＝10V，负载电阻R L＝16Ω，理想变压器的初、次级匝数分别为500匝
和100匝，在阻抗匹配时，求：（10分）
① 信号源内阻r ；② 负载消耗功率；③ 变压器初、次级电流。
31．试用戴维南定理求图31所示电路中的电流I 。
图31
32．在题32图所示RLC 串联谐振电路中， 已知V 01?∠=U
，求：
⑴电路的谐振角频率ωo ；（5分） ⑵电路谐振时的电流I o ；（3分） ⑶电路的品质因数Q ；（4分） ⑷谐振时电容上的电压V ；（3分）
C
题56图
题32图
33.一电阻R=80Ω和一阻抗为Z 的线圈相串联，接入电压U=40V 的交流电路中，
这时电阻两端的电压UR=20V ，线圈两端的电压UZ=30V 。求(1)电阻上消耗的功率；(2)线圈消耗的功率；(3)整个电路的功率因数。
33.在图1－11所示正弦交流电路中，已知电压u=220sin314tV ，R 1=R 2=24Ω，X L =X C =32Ω。求电路中的电流i 1、i 2、和i 的解析式。（
15分）
图1－11
上电工下电子
03、如图所示电路，C1＝C2，C3＝C4。试回答：
①该电路是否满足正弦波振荡的相位平衡条
件？（3分）
②如不满足，如何改动使之有可能振荡；如
满足则它属于哪种类型的振荡电路。（3分）
③在满足振荡条件的情况下，电路的振荡频
率是多少？（4分）
36.某放大电路及三极管输出特性曲线如图所示，图中V cc=12V，R c=4kΩ，R b=560kΩ，R L=4kΩ，三极管U BE=0.7V。(1) 画出直流通路和交流通路图；(2)试用图解法确定静态工作点Q。
05、写出下图所示运算电路中输出与输入的关系式。设A1、A2均为理想运算放大器。（10
分）
04、如图所示电路中，已知R b1＝150kΩ，R b2＝150kΩ，β＝50，R C＝5kΩ，V BE忽略不计。
试求：（14分）
①画出直流通路和交流通路；
②计算Q；
③计算A V，r i，r o。
35.固定偏置电路如图所示，试用估算法求：（15分）
（1）静态工作点；（5分）
（2）作交流通路，微变等效电路；（5分）
（3）求R i、R o、Av；（5分）
图二十六
图16
2、利用“电压→电流”转换电路原理，可以制成高输入电阻的直流毫伏表，如下图所示。它
是用
电流表A的读数指示被测电压U s的值。已知图中R＝1KΩ，电流表的满量程为100uA，电流表内阻R m＝7.5KΩ。（12分）
①电流表满量程时被测电压U smax为多大？
②换用内阻R m较大的100uA电流表时，是否会影响流过电流表的电流值？
③此毫伏表在使用时，对被测电路的工作状态是否有影响？
05、图(a)中u i1与u i2的波形如图(b)所示：（10分）
① 写出u o 的表达式；
② 画出u o 的波形图，并注明峰值电压值。
图a 图b
07、利用运放组成的稳压管参数测量仪如下图所示，已知E ＝5V ，R ＝1KΩ，u o ＝－11.3V 。（10分）
① 求通过稳压管的电流和稳压管的稳压值。
② 若将E 增大到7V ，测得u o ＝－13.36V ，求稳压管的动态电阻值。
34、图34所示电路是将三端集成稳压电源扩大为输出可调的稳压电源，已知
Ω=Ω=K R K R F 5.9~0,5.21，试求输出电压调压的范围。
图34
33、如图33所示的电路中，V CC =15 V ，R 1=46 k Ω，R 2=8 k Ω，R E =1 k Ω，R C =2 k Ω，R L =2.4 kΩ，晶体管U BEQ =0.7 V ，β=100，r be =1 kΩ，I CEO 、U CES 忽略不计。
（1）画出直流通路，求U CEQ ；
（2）画出交流通路，求电压放大倍数A u ；
（3）若C 2开路，电路将引入何种类型的反馈？
图33
33、两级理想集成运算放大器连接如图33所示，已知R 1=10k Ω，R 2=20k Ω，R f =100k Ω，V i1=0.1V , V i2=0.2V 。
(1) 说明A 1、A 2分别是何种应用电路？（4分） (2) 指出电路中的虚地点在何处？（3分） (3) 计算V 01、V 02的大小。（4分）
(4) 如果要实现函数V 02=－（5V i1＋4V i2），如何调节R 1、R 2的大小？（4分）
图33
题 58 图
R L
i o
V
(1) u01=?(3分)
(2) u02=?(3分)
(3)u0与 u i的关系表达式(9分)
