当前位置：文档之家› 活性染料浸染染棉实验

活性染料浸染染棉实验

1、掌握了解活性染料浸染染棉工艺并能完整的操作

2、拼色的色光

重点：一浴二步法浸染工艺

难点：一浴二步法浸染工艺

操作

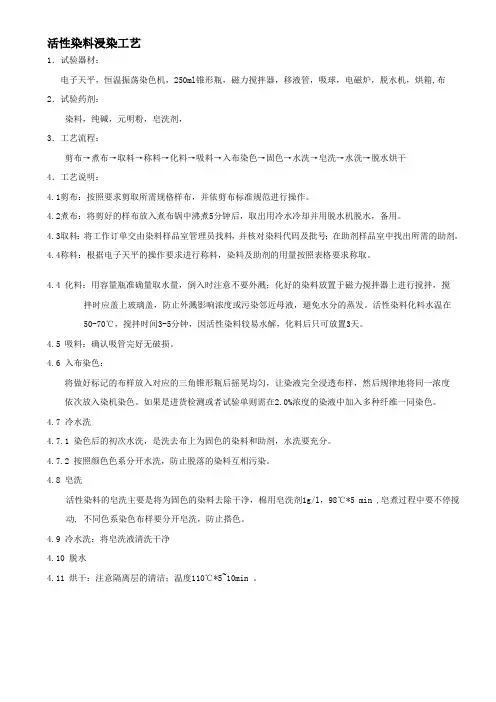

活性染料浸染染棉工艺

一、化料

二、计算

三、一浴二步法工艺：（一）工艺流程

（二）工艺处方

（三）工艺条件

（四）工艺操作

实验报告

第一、二、三、四课时

一、实验的准备

１、染料：活性红

活性黄

活性兰

２、塔色样卡

总浓度为1%

二、实验工艺

（一）工艺流程

织物准备→染色→固色→水洗→皂洗→水洗→烘干

（二）工艺处方

活性染料 X %（1%）

Na 2SO 4 15-50 g/l

Na 2CO 3 8-20 g/l

（三）工艺条件

织物：2克

浴比：1：40

染色温度：60 ℃（烧杯内）

染色时间: 30 min

固色温度：60℃(烧杯内)

固色时间：30min

三、计算

１、移液管移取的染液量：

染液量＝织物重（g ）*染料用量（%）*1000/母液浓度（g/l ）

例：染料用量1%，母液浓度2g/l ，织物重2g

2*1%*1000/2＝10ml

同理可得：

0.05%――――0.5ml

0.4%---------4ml （依次类推）

２、助剂量

求体积：浴比＝1：40＝2：V

V ＝80ml ＝0.08L

Na 2SO 4 15-50 g/l 称取：15*0.08＝1.2g ；50*0.08＝4g

Na 2CO 3 8-20 g/l 称取：8*0.08＝0.64g ；20*0.08＝1.6g

染料用量<0.05%，用助剂10 g/l

助剂化料浓度为10%（100 g/l ）分别吸取：

Na 2SO 4 12-40ml

Na 2CO 3 6.4-16ml

四、染料,助剂的用量参考

五、皂煮

肥皂 2 g/l

织物2g/块

T 95℃

t 5 min

浴比1:40

六、水洗

七、烫干

注：在整个塔色样卡的打样过程中一定要注意工艺条件的相同性，例如温度相同，时间要一致，使用的仪器也尽量相同，减少误差。

教师巡回指导

小结

实验报告

卫生工作

活性染料轧染染棉实验(塔色样卡)

活性染料轧染染棉实验(塔色样卡) 3 掌握了解活性染料轧染染棉工艺及配色的特点重点：二浴法轧染工艺难点：二浴法轧染配色操作

活性染料轧染染棉工艺一、化料二、计算三、二浴法工艺：（一）工艺流程（二）工艺处方（三）工艺条件（四）工艺操作实验报告

1 第一课时一、化料１、活性染料红、黄、蓝每种化500ml ，浓度为30g/l 。（称15g 化500ml ）２、Na 2SO 4 200 g/l 与 Na 2CO 3 40g/l 合化（称Na 2SO 4100g 和Na 2CO 320g 化500ml ）二、计算计算染液体积:V=10g/l ×30×10-3 l ／30g/l=10ml 加水:30-10=20ml 根据具体配方加染液.(附加页) 三、二浴法活性染料轧染染棉工艺（一）工艺流程织物准备→浸轧染液→烘干→浸轧固色液→汽蒸→水洗→皂洗→水洗→烘干（二）工艺处方１、轧染液：活性染料 X g/l 水 Y 合成 30ml ２、固色液（倒入）： Na 2SO 4 200 g/l Na 2CO 3 40g/l 合成 30ml （三）工艺条件１克织物二浸二轧

烘干温度：80 ℃ 烘干时间: 5 min 汽蒸温度：130℃(包膜) 汽蒸时间：2 min （四）工艺操作１、织物准备２、浸轧染液（二浸二轧），使织物带液均匀，并具一定轧余率。３、烘干：加热均匀，用夹子夹住。４、浸固色液，或将固色液倒于织物上，用薄膜包好，挤干膜内空气。５、汽蒸：将织物放于130℃烘箱内蒸2 min。６、水洗７、皂煮肥皂 2 g/l 织物1g/块 T 95℃ t 5 min 浴比1:50 ８、水洗９、烫干第二、三、课重复实验配色实验教师巡回指导小结药品仪器整理卫生打扫实验报告 2

活性染料染色操作注意事项

活性染料染色操作注意事项 1、为什么化料时要求先用少量冷水调浆，化料温度不能过高？（1）先用少量的冷水调浆目的是使染料容易充分湿透，如果直接把染料倒入水中即染料外层形成胶状，把染料颗粒包起来，使染料颗粒内部难湿透难以化开，所以应先用少量冷水调浆，再用热水来化开。（2）化料的温度过高，就会引起染料的水解，降低染料固色率。 2、加料时为什么要缓慢均匀？这主要是防止染料上染太快，如果一次性快速加入染料，便上染速率过快,会使纤维外层深，里面浅容易造成色花或条花。 3、加完染料后为什么要上染一定时间（如：10min）后方开始加盐？盐是促染剂，当染料上染到达到一定程度时，已经达到饱和难以继续上染加盐是为了打破这种平衡，但加盐促染前还要10—15min左右的时间进行，染料才能充分渗透均匀，否则易引起条花，色花。 4、为什么加盐要分次加？分次加盐的目的是为了均匀促染，以免促染太快，造成色花。 5、加盐后为什么要进行一定时间（如20分钟）才能固色。主要有两个方面的原因：A、是让盐在缸内溶解均匀，充分促染B、是让促染进入上染饱和达到平衡后，再加碱固色以达到最高上染量。 6、加碱为什么成为“固色”？活性染料加盐只有促染作用，但加碱会激发活性染料的活性，使染料与纤维在碱性条件下发生反应（化学反应）从而使染料固着在纤维上，所以称“固色”也由于这一种固色发生化学反应，达到较高的牢度。一旦固色色花印难以均匀。 7、加碱为什么要分次加入？分次加入的目的是为了使固色均匀，防止色花。如果一次性加入易造成局部残液过高浓度与纤维反应加快，会容易引起色花。 8、加料时为什么必须先关汽？ a.加料前先关汽目的是为了减少条差防止色花。 b.控缸升温时两边温度超过3℃染色有影响，超过5℃出现条花，超过10℃停机进行维修。 c.有人测试过，拉缸是汽后立转10—15分钟缸内前后左右温度基本均匀，并等于表温，所以加料，不管氯煮时加入H202还是染色时家染料盐、纯碱，都应先关汽才加料。 9、加碱后为什么确保工艺保温时间？保温时间应从加完碱后，并升温到工艺保温温度时才开始计算保温时间，只有按工艺保温时间剪板，质量才有保证，因为保温时间制定是根据一定用量染料需要多少时间进行反应确定的化验室也是这个时间打样的。 10、几种不按工艺规定剪板造成质量不稳定情况。 u时间未到“对”色剪板。由于打板问题计料称料问题，布重浴比等问题都会造成色偏差，时间未到已经“对”色这种不正常性情况应报告班长或工艺员，不管怎样，缩短工艺，保温时间，染料反应未充分，颜色上染不变，上不均匀，没有丰满感，牢度也成问题。 u提早剪板，补料不准确。

扎染实验报告

扎染实验小结扎染古称扎缬、绞缬、夹缬和染缬，是中国民间传统而独特的染色工艺。织物在染色时部分结扎起来使之不能着色的一种染色方法，中国传统的手工染色技术之一。在扎染课程开始之前，我和同学们一样对扎染有着颇为浓厚的兴趣。并且认为扎染是很容易的事情，但通过自己亲手制作实践体验以后才发现其实扎染并不简单。首先因为染料的原因选择扎染的面料时就需要全棉的白色布料，而且要考虑到面料的厚薄。面料过厚容易使染料染色时不能完全渗透其中，同样的，面料过薄会使染料过于渗透面料，致使面料上的图案变糊等等。而且除厚薄外，面料的柔软程度也需考虑到，若是面料太硬在接下来的扎结过程中也较易出现扎的不紧等情况。面料不宜有弹性，弹性面料会影响扎花效果。扎染工艺分为扎结和染色两部分。它是通过纱、线、绳等工具，对织物进行扎、缝、缚、缀、夹，等多种形式组合后进行染色。其目的是对织物扎结部分起到防染作用，使被扎结部分保持原色，而未被扎结部分均匀受染。从而形成深浅不均、层次丰富的色晕和皱印。织物被扎的愈紧、愈牢、防染效果愈好。它既可以染成带有规则纹样的普通扎染织物；又可以染出表现具象图案的复杂构图及多种绚丽色彩的精美工艺品，稚拙古朴，新颖别致。扎染以蓝白二色为主调所构成的宁静平和世界，即用青白二色的对比来营造出古朴的意蕴，且青白二色的结合往往给人以“青花瓷”般的淡雅之感，而平和与宽容更体现在扎染的天空中。在面料选好后便是扎结工艺了，我的第一幅作品因为没有经验，所以在绘图的过程中图案的选择比较复杂，细小琐碎的东西比较多，而且比较密集。致使在接下来缝制图案的过程中花的时间比较多，然而最后的结果却并不如意，图案的线条很模糊。导致这样的结果，首先一个问题是扎结的时候扎的不够紧，其次就是图案的选择上最好不要太过复杂繁琐。图案和图案之间要有一定的间隔，如果图案间太密集，扎结到最后容易使图案间堆积起来，那样会使染料很难进入到图案间的面料里，容易导致留白或是染色不均匀。另一点是在缝制的时候每一针之间的间距要控制好，不要间距太大，那样容易把染料渗进去。扎结完之后就要染色了，染色首先就是要把扎好的面料浸泡在水中一会儿，再捞出拧干后放入已经煮沸的染盆中染煮。染煮的时候要注意几点，第一，要适当的翻动面料使之着色均匀；第二，如若包有保鲜膜，那么在翻动面料是就要小心不要把保鲜膜弄破；第三，再染多色面料时要先染浅色再染深色；另外很重要的一点是要控制好染煮的时间，尤其是多色面料染煮时，时间上的变化会使颜色有较大的差异。染煮后将面料清洗完一定要注意将面料晾干后再烫平，否则会使面料出现较大的颜色不匀和变色的情况。整一个扎染的过程还是比较有趣的，在这个过程中所累积的经验和知识对我本身而言是很有帮助的，总而言之是受益良多的一次实践。篇二：实验报告武汉职业技术学院实验报告实验名称多色扎染及染色成绩：服工10302 班作者郭丹日期 2012/5/24 指导教师: 解子燕

活性染料染色

棉织物的活性染料染色姓名：商倪锋学号：08139126 班级:轻化工程081班同组者：史千千摘要：本实验采用活性艳蓝K--GR对全棉植物进行染色，染色后对活性染料的固色率和吸尽率的测定。关键词：活性染料，染色棉织物固色率吸尽率 Dyeing of cotton with active dyes Abstracts：in this paper，we use ReactivebrilliantblueK-GR dyeing cotton, after dyeing we use equipment to evaluate the fixation and exhaustion rate. The result show that reactive dyes on cotton fabric has not a higher exhaustion .fixation and low luster . . 前言：棉织物是目前纺织市场应用最多的纤维之一，染棉织物可以用直接染料，活性染料进行染色，用直接染料染色后水洗牢度较差，很难达到客户的要求，同时在染色的过程中对染料的浪费也比较严重，吸尽率和固色率都比较低，本实验以活性艳蓝K--GR为染料对棉织物进行染色同时来测定活性染料的吸尽率和固色率。一、实验目的 1、行选取染料及设计工艺，掌握活性染料对棉的染色过程，巩固所学的活性染料对棉纤维染色的基本理论知识，学会自己设计工艺处方和工艺条件，并进行染色试验。 2、会活性染料吸尽率和固色率的测定二、实验原理 1、染色原理: 活性染料是一种含有能与纤维起反应形成共价键的活性基团的染料，常见的活性基团有二氯均三嗪型、乙烯砜型和一氯均三嗪型等三种，它们的反应能力各不相同，所以采用的工艺条件也不同，分别采用低温、中温和高温进行染色。活性染料染色时通过纤维对染料的吸附、染料扩散进入纤维内部达到上染平衡，加入碱后，染料开始与纤维发生反应而固着，并重新达到一个平衡。染后进行皂煮，除去并未与纤维固着的染料或水解染料，提高色泽的鲜艳度。

棉织物染色三种常见方法

棉织物染色三种常见方法棉织物是染整加工常见的面料。常采用：直接染料、活性染料以及硫化染料的染色加工方法。一、棉织物直接染料染色特性： 1、直接染料是一类能在中性染浴中，直接上染纤维素纤维的水溶性染料。 2、直接染料色谱齐全，应用方便、价格低廉、耐洗牢度不好，日晒牢度欠佳。常需要采用固色剂处理。

性能和方法： 1、染色性能： 1.1 直接染料都溶于水,溶解度随温度的升高而显著增大。 1.2 直接染料染色中经常使用的促染剂为食盐和元明粉。选用元明粉作促染剂能得到较鲜艳的色泽。 1.3 直接染料不耐硬水，必须采用软水染色。 2、染色方法 2.1 一般在普通绳状染色机上进行，染色浴比为1:15-30浅色的浴比要比深色的大些。 2.2 染色温度一般采用近沸点染色,以获得良好的移染性，（所谓移染是指染料从纤维上浓度高地方向浓度低的地方扩散）以及良好的色光和牢度。染色一般由常温开始（深色的可由60℃-80℃开始）。

3、直接染料的固色处理 1、利用阳离子固色剂，以固色剂Y 和固色剂M处理，来提高其牢度。棉针织物活性染料染色二、棉织物活性染料染色特性： 1、活性染料能溶于水，分子结构中含有活性基因，在一定条件下，能与纤维素纤维上的羟基，发生共价键结合。

2、活性染料具有色泽鲜艳，湿处理牢度和摩擦牢度较好，匀染性好，色谱较齐，应用方便，耐晒牢度较好。影响活性染料染色的主要因素： 1、亲和力的影响 1.1 在使用亲和力很大的染料进行染色时,具有比较高的上染百分率,有利于提高染料的利用率,但必须加强洗涤,否则会影响染色物的水洗和摩擦牢度. 2、浴比的影响 2.1 活性染料染色时，在不影响匀染的条件下，应尽量减少浴比，这一方面提高了固色率，同时也减少活性染料在染浴中的水解。 3、温度的影响 3.1 K型活性染料，就有必要在较高温度下染色。 X型活性染料，随着温度的升高，可促进染料的水解，则不能在高温

毛用活性染料染色的实验报告【精品】

一、实验目的 (1)自行选取染料及设计工艺，掌握活性染料对棉的染色过程，巩固所学的活性染料对棉纤维染色的基本理论知识，学会自己设计工艺处方和工艺条件，并进行染色试验。 (2)学会活性染料吸尽率和固色率的测定二、实验原理 (1)染色原理:活性染料是一种含有能与纤维起反应形成共价键的活性基团的染料，常见的活性基团有二氯均三嗪型、乙烯砜型和一氯均三嗪型等三种，它们的反应能力各不相同，所以采用的工艺条件也不同，分别采用低温、中温和高温进行染色。活性染料染色时通过纤维对染料的吸附、染料扩散进入纤维内部达到上染平衡，加入碱后，染料开始与纤维发生反应而固着，并重新达到一个平衡。染后进行皂煮，除去并未与纤维固着的染料或水解染料，提高色泽的鲜艳度。活性染料浸染的上染曲线由于活性染料在水溶液中要发生水解，从而影响活性染料的利用率，为了改善上述情况，现在开发出双活性基团甚至三活性基团的活性染料，可以使活性染料的固色率达到80%以上。双活性基染料常见的有：含两个相同的一氯均三嗪型如国内KE型活性染料；含一个一氯均三嗪、一个为乙烯砜型的染料如国内M型活性染料。 (2) 固色原理: 活性染料与棉纤维的反应在碱性条件下，纤维素能形成纤维素负离子，能和活性染料发生亲核取代、加成反应，进而形成染料--纤维共价键，二氯均三嗪型较活泼，只需在较低温度下即可反应，而一氯均三嗪型则需在温度较高、碱性较强条件下才能反应。影响此反应的因素有很多。染料与纤维与水的反应为平行反应，因为水也是亲核试剂，反应条件机理相同。染料一经水解即失去与纤维的反应能力，固色率大为降低。从反应动力学研究得到，固着反应比水解反应快40倍左右，染色时PH一般为10~11为宜，X型可用碱性较弱的小苏打，对K型，则采用Na2CO3、Na3po4，甚至NaOH。染色温度具体根据不同染料性能而定。促染用元明粉，加入要掌握一多二早，分批加入的原则。浴比尽可能小些，以提高固色率。水解染料的存在，对纤维有一定的亲和力，但不够大，它会染着于纤维上，皂煮时不能完全煮下来，有时还会污染到其它纤维，特别是KN型染料耐碱牢度不高，易造成污染现象。水解染料的存在也是湿摩牢度较低的重要原因 ( 3 ) 加盐促染原理: 三、给定实验材料、药品及仪器材料：丝光漂白棉布（各2g、8块）药品：活性艳蓝K--GR，无水硫酸钠、碳酸钠、净洗剂EL-C

染料化学实验使用全解

染料化学实验实验一合成酸性橙Ⅱ 用途：羊毛、蚕丝、皮革等的染色。一、反应 1、重氮化反应 NH 2SO 3Na + 2HCl + NaNO 2SO 3- N=N +Cl - + 2NaCl + 2H 2O 10℃ 2、乙萘酚的溶解 -OH + NaOH -ONa + H 2O 3、偶合反应 SO 3- N=N +Cl --ONa NaO 3S-N N OH ++ HCl 二、主要原料 1、对氨基苯磺酸 8.7克 2、30%HCl （d=1.15） 18.3克 3、NaNO 2 3.5克 4、30%NaOH （d=1.33） 7.4克 5、乙萘酚 7.3克 6、食盐约7.5克 7、碳酸钠 2.7克 8、尿素

三、实验方法 1、重氮化 ⑴在150ml烧杯中，加入55ml水，8.7克对氨基苯磺酸，2.7克碳酸钠，加热使其全部溶解。冷却后，再加入溶于8ml水的3.5克NaNO2的溶液，搅拌，备用。（用手搅即可） ⑵在250ml烧杯中，加入40ml水，再加入16ml 30%HCl搅匀，冰浴冷却，控制温度在10℃~15℃。将上述混合液于10~15分钟内均匀加入。加完后保持此温度，继续搅拌30分钟，得重氮盐白色悬浮液。用刚果红试纸检测呈兰色，显示悬浮液保持酸性。加入少量尿素破坏过量的亚硝酸。 2、偶合在400ml烧杯中，加入60ml水，7.3克乙萘酚，在搅拌下加入6ml 30%NaOH，升温到80℃，使其全部溶解。然后把此溶液倒入已经备有冰浴冷却，电动搅拌的500ml搪瓷烧杯中，使其冷却至8℃，加盐2克，快速加入重氮盐全部量的1/2，此时pH为8~10，再加盐3克，然后将剩余的1/2重氮盐控制在10分钟内均匀加完，并随时用液碱调pH≥8。加完重氮盐，继续搅拌30分钟，再加盐2.5克，并用HCl调染液pH= 7。继续搅拌约30分钟，直至重氮盐消失时为偶合终点。（用H酸作渗圈实验）。偶合完成后染料应全部析出，用水抽过滤，得橙红色滤并，自然干燥，作实验三染色之用。

活性染料染全棉织物中常见疵病及预防措施

活性染料染全棉织物中常见疵病及预防措施 1前言棉织物尤其是高档针织物用活性染料染色十分广阔，从目前形式看高质量、低成本、快速交货是工厂赖以生存的基础，因此如何减少棉织物的病疵，是我们的首要考虑因素。然而要减少疵病的产生，不仅要考虑棉织物的质量，活性染料的好坏还必须要考虑到助剂、温度、PH值等多重因素。本文对活性染料染棉织物常出现的病庛进行分析，并由此提出措施和方法[1]。 1.1活性染料的特点活性染料是在化学结构上带反应性基团的水溶性染料，在染色过程中，染料与纤维发生反应，最终生成共价键(酯和醚键)，活性染料具有水溶性和直接性，根据结构不同又可分为X型、K型、KN型等，特点如下：（1）吸湿性能优良、手感柔软、穿着舒服（2）湿态强度大于干态强度，但整体上坚牢耐用（3）染色性能好，光泽柔和，有自然美感（4）耐碱，耐高温（5）抗皱性差，缩水率大 1.2棉织物的特点棉织物是指以棉纱或棉型化纤混纺纱线织成的纺织品，特点如下：（1) 吸湿性能强，缩水率比较大，约为4％～10％（2）耐酸，织物对无机酸很不稳定，即使较弱的酸也会使棉织物受到破坏，但有机酸对棉织物作用微弱，几乎起不到破坏作用。棉织物比较耐碱，一般弱碱在常温下对棉布不发生作用，但强碱作用后，棉布强度会下降。常利用20%的烧碱液处理棉布，可得到“丝光”棉布。（3）耐热性能一般，在阳光与大气中棉织物会缓慢地被氧化，使强力下降。长期高温作用会使棉织物遭受破坏，但棉织物可以耐受125℃～150℃短暂高温处理。（4）微生物对棉织物有破坏作用，表现在棉织物不耐霉菌。 1.3活性染料的染色理论染料之所以在较短时间内会如此快速的上染，是因为在活性染料中存在可与纤维发

活性染料浸染染棉实验

活性染料浸染染棉实验 4 1、掌握了解活性染料浸染染棉工艺并能完整的操作 2、拼色的色光重点：一浴二步法浸染工艺难点：一浴二步法浸染工艺操作

活性染料浸染染棉工艺一、化料二、计算三、一浴二步法工艺：（一）工艺流程（二）工艺处方（三）工艺条件（四）工艺操作实验报告

第一、二、三、四课时一、实验的准备１、染料：活性红活性黄活性兰２、塔色样卡总浓度为1% 二、实验工艺（一）工艺流程织物准备→染色→固色→水洗→皂洗→水洗→烘干（二）工艺处方活性染料 X %（1%） Na 2SO 4 15-50 g/l Na 2CO 3 8-20 g/l （三）工艺条件织物：2克浴比：1：40 染色温度：60 ℃（烧杯内）染色时间: 30 min 固色温度：60℃(烧杯内) 固色时间：30min 三、计算１、移液管移取的染液量：染液量＝织物重（g ）*染料用量（%）*1000/母液浓度（g/l ）

例：染料用量1%，母液浓度2g/l ，织物重2g 2*1%*1000/2＝10ml 同理可得： 0.05%――――0.5ml 0.4%---------4ml （依次类推）２、助剂量求体积：浴比＝1：40＝2：V V ＝80ml ＝0.08L Na 2SO 4 15-50 g/l 称取：15*0.08＝1.2g ；50*0.08＝4g Na 2CO 3 8-20 g/l 称取：8*0.08＝0.64g ；20*0.08＝1.6g 染料用量<0.05%，用助剂10 g/l 助剂化料浓度为10%（100 g/l ）分别吸取： Na 2SO 4 12-40ml Na 2CO 3 6.4-16ml 四、染料,助剂的用量参考五、皂煮肥皂 2 g/l

活性染料(1)

引入活性染料是一类很重要的染料，望大家认真听讲一、新课活性染料，又称反应性染料。为在染色时与纤维起化学反应的一类染料。这类染料分子中含有能与纤维发生化学反应的基团，染色时染料与纤维反应，二者之间形成共价键，成为整体，使耐洗和耐摩擦牢度提高。活性染料是一类新型染料。1956年英国首先生产了 Procion牌号的活性染料。活性染料分子包括母体染料和活性基两个主要组成部分，能与纤维反应的基团称为活性基。活性染料（reaction dye)也叫反应性染料。分子中含有化学性活泼的基团，能在水溶液中与棉、毛等纤维反应形成共键的染料。具有较高的耐洗坚牢度编辑本段分类按活性基的不同，活性染料主要可分两类。公式对称三氮苯型其通式为：式中D为母体染料。在这类活性染料中,活性基氯原子的化学性质较活泼。染色时，氯原子在碱性介质中被纤维素纤维取代，成为离去基团离去。染料与纤维素纤维间的反应属于双分子亲核取代反应（见取代反应）。乙烯砜型这类活性染料中所含活性基为乙烯砜基(D-SO2CH＝CH2)或β-羟乙砜基的硫酸酯。染色时，β-羟乙砜基硫酸酯在碱性介质中经消除反应生成乙烯砜基，然后与纤维素纤维化合，经亲核加成反应，形成共价键。上述两类活性染料是目前世界上产量最大的主要活性染料。为了提高活性染料的固色率，近年来在染料分子中引入两个活性基团，称双活性染料。活性染料除纤维素纤维用的品种外,还发展了蛋白质纤维(例如丝、毛等纤维)用的品种。活性染料活性染料的染色方法；活性染料染棉，最常采用的染色方法：浸染法，另外还有轧染料。浸染法：浸染法又可分一浴一步法，一浴两步法，两浴法三种染色

方法。A：一浴一步法：是在碱性浴中进行染色，即在染色的同时进行固色，这种方法工艺简单，染色时间短，操作方便，但由于吸附和固色同时进行，固色后染料不能再进行扩散，因此匀染和透染性差。同进在碱性条件下染色，染浴的染料稳定性，水解的比较多。B：一浴二步法：先在中性浴中染色，当染料上染接近平衡时，在染浴中加入碱剂，调整PH值至固色规定PH值，（一般为11）这时染料与纤维达到共价结合，达到固色目的。一浴二步法是活性染料浸染法中比较合理的染色方法，它不仅可经获得较高的上染率和固色率。而且有良好的匀染效果，因此棉针织物染色常用这种方法。优点活性染料由于其用母体染料、连结基和活性基组成，使其在使用时能与纤维形成牢固的共价键结合，而具备一系列其它纤维素纤维染料无法比拟的特点，确立了其作为纤维素纤维用染料的发展和使用重点的地位，突出地表现在下列四个方面：(1) 活性染料是取代禁用染料和其它类型纤维素用染料如硫化染料、冰染染料和还原染料等的最佳选择之一。(2)活性染料能用经济的染色工艺和简单的染色操作获得高水平的各项坚牢性能特别是湿牢度。 (3)活性染料的色谱广、色泽鲜艳、性能优异、适用性强，其色相和性能基本上与市场对纤维和衣料的要求相适应。(4)活性染料适用于新型纤维素纤维产品如Lyocell纤维等印染的需要。三、小结活性染料的优点活性染料的分类

棉针织物的三大常见染色方法

棉针织常用三种染色方法棉织物是染整加工常见的面料。常采用：直接染料、活性染料以及硫化染料的染色加工方法。 01 棉织物直接染料染色特性： 1、直接染料是一类能在中性染浴中，直接上染纤维素纤维的水溶性染料。 2、直接染料色谱齐全，应用方便、价格低廉、耐洗牢度不好，日晒牢度欠佳。常需要采用固色剂处理。性能和方法： 1、染色性能： 1.1 直接染料都溶于水,溶解度随温度的升高而显著增大。

1.2 直接染料染色中经常使用的促染剂为食盐和元明粉。选用元明粉作促染剂能得到较鲜艳的色泽。 1.3 直接染料不耐硬水，必须采用软水染色。 2、染色方法 2.1、一般在普通绳状染色机上进行，染色浴比为1:15-30浅色的浴比要比深色的大些。 2.2 、染色温度一般采用近沸点染色,以获得良好的移染性，（所谓移染是指染料从纤维上浓度高地方向浓度低的地方扩散）以及良好的色光和牢度。染色一般由常温开始（深色的可由60℃-80℃开始）。 2.3、直接染料的固色处理，利用阳离子固色剂，以固色剂Y 和固色剂M处，来提高其牢度。 02棉织物活性染料染色特性：

1、活性染料能溶于水，分子结构中含有活性基因，在一定条件下，能与纤维素纤维上的羟基，发生共价键结合。 2、活性染料具有色泽鲜艳，湿处理牢度和摩擦牢度较好，匀染性好，色谱较齐，应用方便，耐晒牢度较好。影响活性染料染色的主要因素： 1、亲和力的影响 1.1 在使用亲和力很大的染料进行染色时,具有比较高的上染百分率,有利于提高染料的利用率,但必须加强洗涤,否则会影响染色物的水洗和摩擦牢度. 2、浴比的影响 2.1 活性染料染色时，在不影响匀染的条件下，应尽量减少浴比，这一方面提高了固色率，同时也减少活性染料在染浴中的水解。 3、温度的影响 3.1 K型活性染料，就有必要在较高温度下染色。X型活性染料，随着温度的升高，可促进染料的水解，则不能在高温下染色。

毛用活性染料染色的实验报告

毛用活性染料染色的实验报告一、实验目的 (1)自行选取染料及设计工艺，掌握活性染料对棉的染色过程，巩固所学的活性染料对棉纤维染色的基本理论知识，学会自己设计工艺处方和工艺条件，并进行染色试验。 (2)学会活性染料吸尽率和固色率的测定二、实验原理 (1)染色原理:活性染料是一种含有能与纤维起反应形成共价键的活性基团的染料，常见的活性基团有二氯均三嗪型、乙烯砜型和一氯均三嗪型等三种，它们的反应能力各不相同，所以采用的工艺条件也不同，分别采用低温、中温和高温进行染色。活性染料染色时通过纤维对染料的吸附、染料扩散进入纤维内部达到上染平衡，加入碱后，染料开始与纤维发生反应而固着，并重新达到一个平衡。染后进行皂煮，除去并未与纤维固着的染料或水解染料，提高色泽的鲜艳度。活性染料浸染的上染曲线

由于活性染料在水溶液中要发生水解，从而影响活性染料的利用率，为了改善上述情况，现在开发出双活性基团甚至三活性基团的活性染料，可以使活性染料的固色率达到80%以上。双活性基染料常见的有：含两个相同的一氯均三嗪型如国内KE型活性染料；含一个一氯均三嗪、一个为乙烯砜型的染料如国内M型活性染料。 (2) 固色原理: 活性染料与棉纤维的反应在碱性条件下，纤维素能形成纤维素负离子，能和活性染料发生亲核取代、加成反应，进而形成染料--纤维共价键，二氯均三嗪型较活泼，只需在较低温度下即可反应，而一氯均三嗪型则需在温度较高、碱性较强条件下才能反应。影响此反应的因素有很多。染料与纤维与水的反应为平行反应，因为水也是亲核试剂，反应条件机理相同。染料一经水解即失去与纤维的反应能力，固色率大为降低。从反应动力学研究得到，固着反应比水解反应快40倍左右，染色时PH一般为10~11为宜，X型可用碱性较弱的小苏打，对K型，则采用Na2CO3、Na3po4，甚至NaOH。染色温度具体根据不同染料性能而定。促染用元明粉，加入要掌握一多二早，分批加入的原则。浴比尽可能小些，以提高固色率。水解染料的存在，对纤维有一定的亲和力，但不够大，它会染着于纤维上，皂煮时不能完全煮下来，有时还会污染到其它纤维，特别是KN型染料耐

翠兰活性染料染色工艺

含翠兰活性染料染色工艺的改进 1现状一直以来在执行含有翠兰活性染料的中深色染色工艺时尽管工艺操作时，如使用螯合分散剂，加盐、加碱多次分步，升温速率极慢等方法非常谨慎，但是色花的几率依然很高。为此要剥色后回染，回水后仍然面临此问题且牢度不好。经过分析认为主要是翠兰染料的分子量非常大导致上色快，但牢度差，洗水不干净。兼于以上缺点，在实际生产中通过先加染料，然后分次加芒硝、加碱并延长工艺时间的方法优化工艺。实践证明，不仅色花问题有明显改善，而且牢度得到提高。 2工艺流程 2．1煮漂由于棉纤维上存在蜡状物质、含氮物质、色素、矿物质以及织造过程中沾污的油污等，会直接影响织物的手感、润湿性、颜色鲜艳度、色牢度等，因此染色前必须将这些杂质去除。工艺处方／(g/L) 双氧水6．0 稳定剂1．0 纯碱3．5 无泡枧油S 0．35 防皱剂CD 2．0 时间／min 60 浴比l：10

40℃时先后加入l稳定剂、2纯碱、3无泡枧油S、4防皱剂CD、5双氧水，升温至90℃ 煮漂处理。 2．2染色 2．2．1工艺处方，(0．w．f%) 活性翠蓝B—BGFN 3．0 活性嫩黄B-4GLN 1．43 活性金黄B-4RFN 0．95 芒硝80 纯碱25 匀染剂RG一133 l一3 分散剂EXL一106 1 浴比l：10 2．2．2原工艺流程加匀染剂RG—l33(1克／升)、芒硝升温至60℃—加用40'℃清水化好的染料(30min) 一保温40min一加纯碱45min(第一次2％，第二次8％，第三次15％)一保温40min—洗水l5min加冰醋酸(45℃×15min)一热水洗(80℃×15min)一皂洗两遍(9O℃X15min)～热水洗(60℃×15min)一一中和PH 6—7(45℃×15min)一一固色(45℃×15min)一柔软(45℃×15min)一出布。(预留化染料的水)。 2．2．3新工艺流程加匀染剂RG一133(3克／升)、分散剂EXL一106(1克／升)升温至40℃一加用40℃清水化好的染料(30min)～保温20min—加芒硝2／5×20min一加芒硝3／5×20min一升温至60℃(1．5℃／分)一保温20mnin一加纯碱2％×20min一加纯碱8％×20min 一加纯碱15％×20min一保温40min一一洗水l5min一加冰醋酸(45℃×15min)一热水

扎染实验报告记录

————————————————————————————————作者：————————————————————————————————日期： 2

活性染料浸染染棉实验1

活性染料浸染染棉实验4 掌握了解活性染料浸染染棉工艺并能完整的操作重点：一浴二步法浸染工艺难点：一浴二步法浸染工艺操作

活性染料浸染染棉工艺一、化料二、计算三、一浴二步法工艺：（一）工艺流程（二）工艺处方（三）工艺条件（四）工艺操作实验报告

第一、二、三、四课时一、实验的准备１、染料：活性红活性黄活性兰２、单色样浓度： 0.05%、0.1%、0.4%、0.8%、1.2%、1.5%、2.0%、3.0% 二、实验工艺（一）工艺流程织物准备→染色→固色→水洗→皂洗→水洗→烘干（二）工艺处方活性染料 X % Na 2SO 4 15-50 g/l Na 2CO 3 8-20 g/l （三）工艺条件织物：2克浴比：1：40 染色温度：60 ℃（烧杯内）染色时间: 30 min 固色温度：60℃(烧杯内) 固色时间：30min 三、计算１、移液管移取的染液量：染液量＝织物重（g ）*染料用量（%）*1000/母液浓度（g/l ）例：染料用量1%，母液浓度2g/l ，织物重2g

2*1%*1000/2＝10ml 同理可得： 0.05%――――0.5ml 0.4%---------4ml （依次类推）２、助剂量求体积：浴比＝1：40＝2：V V ＝80ml ＝0.08L Na 2SO 4 15-50 g/l 称取：15*0.08＝1.2g ；50*0.08＝4g Na 2CO 3 8-20 g/l 称取：8*0.08＝0.64g ；20*0.08＝1.6g 染料用量<0.05%，用助剂10 g/l 助剂化料浓度为10%（100 g/l ）分别吸取： Na 2SO 4 12-40ml Na 2CO 3 6.4-16ml 四、染料,助剂的用量参考五、皂煮肥皂 2 g/l

活性染料

活性染料(reactive dye)，又称反应性染料。为在染色时与纤维起化学反应的一类染料。这类染料分子中含有能与纤维发生化学反应的基团，染色时染料与纤维反应，二者之间形成共价键，成为整体，使耐洗和耐摩擦牢度提高。活性染料是一类新型染料。1956年英国首先生产了 Procion牌号的活性染料。活性染料分子包括母体染料和活性基两个主要组成部分，能与纤维反应的基团称为活性基。活性染料 - 分类按活性基的不同，活性染料主要可分两类。对称三氮苯型其通式为： '' > 式中D为母体染料。在这类活性染料中,活性基氯原子的化学性质较活泼。染色时，氯原子在碱性介质中被纤维素纤维取代，成为离去基团离去。染料与纤维素纤维间的反应属于双分子亲核取代反应（见取代反应）。乙烯砜型这类活性染料中所含活性基为乙烯砜基(D-SO2CH＝CH2)或β-羟乙砜基的硫酸酯。染色时，β-羟乙砜基硫酸酯在碱性介质中经消除反应生成乙烯砜基，然后与纤维素纤维化合，经亲核加成反应，形成共价键。上述两类活性染料是目前世界上产量最大的主要活性染料。为了提高活性染料的固色率，近年来在染料分子中引入两个活性基团，称双活性染料。活性染料除纤维素纤维用的品种外,还发展了蛋白质纤维(例如丝、毛等纤维)用的品种。活性染料 - 工艺活性染料的染色方法；活性染料染棉，最常采用的染色方法：浸染法，另外还有轧染料。浸染法：浸染法又可分一浴一步法，一浴两步法，两浴法三种染色方法。A：一浴一步法：是在碱性浴中进行染色，即在染色的同时进行固色，这种方法工艺简单，染色时间短，操作方便，但由于吸附和固色同时进行，固色后染料不能再进行扩散，因此匀染和透染性差。同进在碱性条件下染色，染浴的染料稳定性，水解的比较多。B：一浴二步法：先在中性浴中染色，当染料上染接近平衡时，在染浴中加入碱剂，调整PH值至固色规定PH值，（一般为1 1）这时染料与纤维达到共价结合，达到固色目的。一浴二步法是活性染料浸染法中比较合理的染色方法，它不仅可经获得较高的上染率和固色率。而且有良好的匀染效果，因此棉针织物染色常用这种方法。活性染料 - 优点活性染料由于其用母体染料、连结基和活性基组成，使其在使用时能与纤维形成牢固的共价键结合，而具备一系列其它纤维素纤维染料无法比拟的特点，确立了其作为纤维素纤维用染料的发展和使用重点的地位，突出地表现在下列四个方面：

活性染料浸染染棉实验讲解

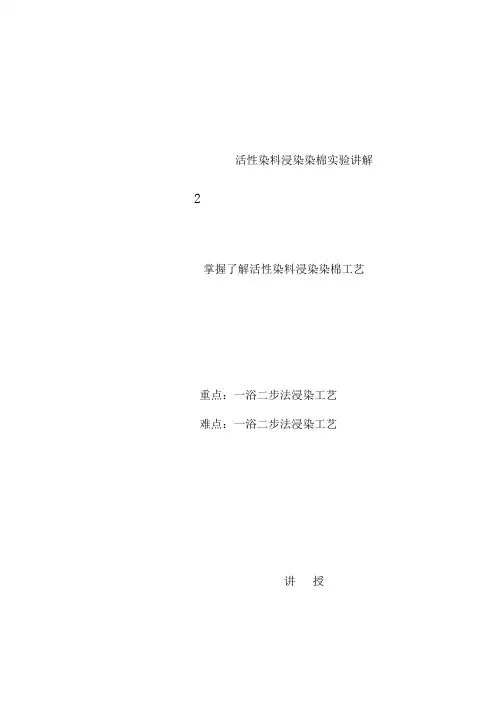

活性染料浸染染棉实验讲解2 掌握了解活性染料浸染染棉工艺重点：一浴二步法浸染工艺难点：一浴二步法浸染工艺讲授

活性染料浸染染棉工艺一浴二步法：（一）工艺流程（二）工艺处方（三）工艺条件（四）计算（五）皂洗 1、写出一个活性染料一浴二步法浸染棉的工艺 2、活性染料浸染棉纱线配方如下：活性红3BS 0.6% 活性黄３RS 0.8% 活性兰B-２GLN1.2% Na 2SO 4 30 g/l Na 2CO 3 15 g/l(纱线重300千克，浴比1：15) 试计算各组分实际用量。

介绍这学期的新课内容新课：第一课时活性染料浸染染棉工艺一、一浴二步法：（一）工艺流程织物准备→染色→固色→水洗→皂洗→水洗→烘干（二）工艺处方活性染料 X %（0.05%、0.1%、0.4%、0.8%、1.2%、1.5%、2.0%、3.0%） Na 2SO 4 15-50 g/l Na 2CO 3 8-20 g/l （三）工艺条件织物：2克浴比：1：40 染色温度：60 ℃（烧杯内）染色时间: 30 min 固色温度：60℃(烧杯内) 固色时间：30min （四）计算１、移液管移取的染液量：染液量＝织物重（g ）*染料用量（%）*1000/母液浓度（g/l ）例：染料用量1%，母液浓度2g/l ，织物重2g 2*1%*1000/2＝10ml 同理可得： 0.05%――――0.5ml

0.4%---------4ml （依次类推）第二课时２、助剂量求体积：浴比＝1：40＝2：V V ＝80ml ＝0.08L Na 2SO 4 15-50 g/l 称取：15*0.08＝1.2g ；50*0.08＝4g Na 2CO 3 8-20 g/l 称取：8*0.08＝0.64g ；20*0.08＝1.6g 染料用量<0.05%，用助剂10 g/l 助剂化料浓度为10%（100 g/l ）分别吸取： Na 2SO 4 12-40ml Na 2CO 3 6.4-16ml 3、染料,助剂的用量（五）皂煮肥皂 2 g/l 织物 1g/块 T 95 ℃ t 5 min

活性染料染色基本知识

活性染料染色基本知识 §1、染色概述一、染色的历史染色是一门古老的工艺，从出土文物看，世界上古老的民族，早在史前就知道用天然染料进行染色。我国是利用天然染料最早的国家之一，据考查已有四、五千年的历史，周朝已设有"染官"，在我国早期的科学著作《天工开物》中也有相当详细的记载。十九世纪中叶，随着有机合成工业的发展，合成染料相继发明。1956年发明了能与纤维起化学发应的活性染料，至今已成为纤维素纤维最主要的染料。随着高分子合成工业的发展，各种合成纤维相继问世，各种应用于合纤的染料和染色方法应运而生。现在商品染料已达8000多种，各种先进的染色方法和染色助剂层出不穷，古老的染色业正焕发出青春的活力。二、染色方法纺织品在染色过程中，一般要求染匀、染透、颜色纯正、符合标准、牢度好。加工对象有梭织物、针织物、散纤维、筒子纱（含经轴纱、绞丝、绞纱）、成衣，根据加工对象的不同，一般染色方法可分为： 1、浸染（竭染、吸尽染色）加工对象浸渍在染浴中，使染料逐步从染液向纤维转移，直至染透。我们目前的生产方法即属浸染。 2、轧染织物经短时间浸轧染浴后，使染液渗透到织物内部，然后经适当处理，如汽蒸或焙烘，使染料进入纤维内部。浸染时，染色物重量和所用染浴重量之比称为浴比，染料浓度一般用染料重量对纤维重量的百分数（owf）来表示。 §2、染色基本理论染色是指染料舍染液（或介质）向纤维转移，并与纤维发生物理化学或化学的结合，或用化学方法在纤维上生成颜料，使整个纺织品成为有色物体的加工过程。一、染色的一般过程第一阶段：染液中的染料接近纤维表面，即染液本体中的染料分子向纤维表面扩散。染料随流动的染液一起向纤维表面扩散，当染液流速降低到只有1%时的界面到纤维表面的厚度称为动力边界层。显然，染液循环越剧烈，边界层越薄，对染料的扩散越有利，扩散越均匀，有利于匀染。第二阶段：染料被纤维表面吸附。染料分子到达纤维表面后，即被纤维表面吸附，一般此过程不发生化学反应。吸附逆过程称为脱附。两者同时存在，最后达到平衡，上染量不再提高。吸附量的大小，决定色泽的浓淡，吸附速率的快慢，决定染色的均匀性。第三阶段：扩散扩散是纤维被染透的过程，实际上是决定染色的时间的过程。染料的扩散在纤维无定型区进行。扩散的动力是浓度差。染色过程实际上是不断吸附--扩散的过程，直到染色的平衡。实际生产上，不一定要达到平衡才结束。第四阶段：染料在纤维中固着一、染料与纤维有多种结合键的形式。一般，直接、酸性等染料在上染过程中与纤维以氢键、范德华力、离子键等键合；而活性染料，则需要在碱剂作用下，活性基与纤维素上羟基之间以共价键结合，染色过程才能完成。二、染色曲线形象地，上染过程可用上染曲线来描述。在恒温条件下，以染浴中染料的上染百分率对染色时间所作的曲线，称为上染曲线，它是研究上染过程

[活性染料中性色卷染技术] 活性染料染棉工艺

文章深入分析了活性染料中性色卷染小样与大样,大样与大样之间的重现性差,头尾色差和边中色差大的原因;详细介绍了诺威克隆NC活性染料的非对比色概念和氟代均三嗪活性基的特点,为彻底解决中性色卷染的各种疑难问题奠定了理论基础。实践证明:诺威克隆NC活性染料是解放卷染工作者的真正的傻瓜染料。 Lab to production and production to production reproducibility problem, tailing problem, listing problem of critical earth tone shades with reactive dyes in jigger dyeing are analyzed. The non contrasting concept of reactive dyes of Novacron NC and the character of fluorotrazine active reagents are introduced, it" s the base theory of problem solve critical earth tone shades with reactive dyes in jigger dyeing. The practice shows that Novacron NC dyes are excellent dyes, which provide the best solution to the earth tone shades. 1卷染染色工艺的特点及生产中的疑难问题近年来,由于市场竞争十分激烈,众多印染企业更加重视差异化、小批量、多品种产品的开发,因此,特别适合小批量生产的卷染染色方法成为印染企业理想的选择。卷染是介于浸染和轧染之间的一种特殊染色方法,属平幅染色,比采用经过浸染染色织物的布面平整,特别适于易皱、易折织物,染透性优于轧干轧蒸工艺,目前已发展为不可替代的一种染色工艺。卷染工艺浴比很小(4∶1 ～ 5∶1 甚至 2∶1 ～ 3∶1),化验室仿色浴比太小,织物很难浸匀,容易色花,由于化验室很难在相同浴比下模拟仿色,大多数印染企业化验室是在浴比10∶1 ～ 20∶1 的情况下进行仿色。由于化验室采用浸染仿色时,织物一直浸在染液中,染料的吸附、固色及皂洗过程,都是在一个稳定动态的大平衡处理浴环境中进行。而大生产染色过程复杂,织物每走一道,只是在大的染液环境中浸渍很短的时间,大多数时间是停留在过渡的小染浴环境中,因此,化验室无法模拟真实的生产过程,大小样差异大。在实际生产过程中,完全依靠技术员的经验来调整化验室的处方,又由于染色过程比较复杂,缸与缸之间的浴比、温度控制等参数因素的影响,重现性一直是卷染工作者比较困扰的问题。同轧染一样,因染料直接性的差异,卷染也存在头尾差问题,尽管卷染带液量明显高于轧染,而且添加染料、盐、碱都是分 2 ～ 4 次进行,缩小中和了一些头尾色差,但每次加料都是一个新头尾差的开始,因此,卷染的头尾差比轧染更难控制。浸染染色时,织物是完全浸在染液中,织物的温度基本是恒定的。由于卷染染色时织物温度变化很大,左中右温差较大,因此在吸附阶段,尤其是固色阶段,很容易出现左中右固色不同步,存在潜在的边中色差问题。同时,染浴中的染料和助剂与织物交换效率差,因而染色时间很长,已固色的染料存在断键水解问题,这也是卷染容易出现边中色差的另一主要原因。由于浴比很小,织物在大的水浴环境中浸渍时间太短,浮色染料与水浴交换效率差,因此,卷染工艺浮色难以清洗干净。对于非常敏感的中性色卷染染色,最常见的重现性、头尾色差、边中色差、浮色等问题更加难以控制。
