中空锚杆施工工艺
一工艺概述
在双线客运专线隧道钻爆施工中，锚杆普遍应用于初期支护和临时支护。施工中，应根据围岩特点、断面尺寸和使用条件等选择锚杆类型和长度。本工艺将概述中空锚杆的施工工艺。
适用于线间距为4.6m的时速250Km客运专线铁路有碴道床一般地区的Ⅱ～Ⅴ级围岩双线山岭隧道的中空锚杆支护。
二作业内容
1 锚杆加工
2 钻孔
3 运输和安装
4 注浆。
三施工准备
1 施工前必须根据设计图标示的工程及水文地质资料进行研究。
2 结合现场实际情况，选择锚杆长度。
3 根据工程进展情况，提前加工好锚杆。
4 根据现场的地质条件进行试验确定注浆液的各种参数，来指导现场施工。
5 检查机具设备和风、水、电等管线路，并试运转，确保各项工作正进行。四工艺及质量控制流程
中空锚杆施工工艺及质量控制流程详见“中空锚杆施工工艺及质量控制流程图”。
五工艺步序说明
1 布孔
按设计图要求在初喷混凝土面上进行布孔。
2 钻孔和安设锚杆
开挖初喷后，必须尽快利用人工手持风钻在简易台架上进行钻孔，当钻孔结束后，开始安装锚杆。杆体插入锚杆孔时，保持位置居中，锚杆杆体露出混凝土面不大于喷层厚度，然后复喷至设计图标示厚度。有水地段先引出孔内的水或在附近另行钻孔再安装锚杆。
3 注浆
采用注浆机注浆，注浆压力为1.0Mpa～1.5Mpa，一般按单管达到设计图标示注浆量作为结束标准。当注浆压力达到终压不少于20min，进浆量仍达不到注浆终量时，亦可结束注浆。注浆结束后，将管口封堵，以防浆液倒流管外。锚杆垫板与孔口混凝土密贴，并随时检查锚杆头的变形情况，紧固垫板螺帽。
六质量检验标准
1 原材料及成品、半成品质量检验
1) 锚杆
管棚所用钢筋进场必须按批抽取试件作力学性能（屈服强度、抗拉强度、伸长率和冷弯）试验，其质量必须符合国家有关规定及设计要求，本工艺采用φ25中空砂浆锚杆。
2) 注浆液
(1) 注浆液的种类有水泥砂浆、水玻璃砂浆、水泥—水玻璃双浆液等，本工艺采用水泥砂浆，其配合比必须符合设计要求；
(2) 宜采用中细砂，粒径不应大于2.5mm，使用前应过筛；
(3) 砂浆配合比：砂灰比宜为1：1～1：2（重量比），水灰比宜为0.38～0.45；
(4) 砂浆应搅拌均匀，随拌随用。一次拌和的砂浆应在初凝前用完，并严防石块、杂物混入。
2 锚杆钻孔、安装质量检验标准
1) 钻孔机具应根据锚杆类型、规格及围岩等情况选择；
2) 应按设计要求定出位置，孔位允许偏差为±150mm；
3) 钻孔应与围岩壁面或其所在部位岩层的主要结构面垂直；
4) 锚杆插入孔内长度不应小于设计规定的95%，锚杆安装后不得随意敲击；
5) 钻孔应圆而直，钻孔直径应大于杆体直径15mm。
3 注浆液
1) 注浆液配合比应进行设计，并进行工程试验确定；
2) 注浆深度和范围应符合设计要求；
七作业组织
1）中空锚杆施工工艺劳动力组织见表4
表4 超前支护施工工艺每班劳动力组织表
2）效率及材料消耗
根据设计要求和现场围岩级别及岩性等情况确定各种材料消耗。
3）施工机械及工艺装备
铁路客运专线隧道内超前支护的主要机械见下表:
超前支护主要机械设备常用配置表
八施工安全及环境保护
1 施工安全
1) 施工作业前必须认真检查和处理支护作业区的危石，施工机具应布置在安全地带；
2) 施工用作业台架应牢固可靠，并应设置安全栏杆；
3) 必须定期检查电源线路和设备的电器部件，确保用电安全；
4) 施工中应经常检查输料管、接头的磨损情况、当有磨损、击穿或松脱现象时应及时处理；
5) 施工中检修机械或设备故障时，必须在断电、停风条件下进行，检修完毕向机械设备送电送风前必须事先通知有关人员；
一、普通砂浆锚杆及锚筋桩施工工艺流程 普通砂浆锚杆及锚筋桩的施工一般有先注浆后插锚杆和先插杆后注浆两种施工方法，施工中，根据锚杆的形式选用，锚筋桩一般采用先插杆后注将的施工方法。 1、先注浆后插锚杆施工工艺流程 2、先插锚杆后注浆施工工艺流程 二、普通砂浆锚杆及锚筋桩施工主要工序作业措施 1、普通砂浆锚杆施工 在锚杆施工前，应进行锚杆的现场试验，主要进行以下锚杆试验工作： （1）通过室内试验筛选2～3组满足设计要求的砂浆配合比并编写试验大纲报批进行生产性试验。 （2）注浆密实度试验：选取与现场锚杆的直径和长度、锚孔孔径和倾斜度相同的锚杆和塑料管（或钢管），采用与现场注浆相同的材料和配比拌制的水泥浆或水泥砂浆，并按现场施工相同的注浆工艺进行注浆，养护７天后剖管检查其密实度。不同类型和不同长度的锚杆均需进行试验。试验计划报送监理人审批，并按批准的计划进行试验，试验过程中监理人旁站。试验段注浆密实度不小于90%，
否则需进一步完善试验工艺，然后再进行试验，直至达到90%或以上的注浆密实度为止。实际施工严格按监理人批准的该注浆工艺进行。 完成锚杆现场试验后，才能进行锚杆的正常施工，主要工序如下： （1）造孔 普通砂浆锚杆的钻孔孔径应大于锚杆直径。当采用“先注浆后安锚杆”的程序，钻孔直径应大于锚杆直径15mm以上。当采用“先安锚杆后注浆”的程序时，上仰孔钻孔直径应大于锚杆直径25mm以上；对下倾孔，灌浆管需插至底部，锚杆钻孔直径应大于锚杆直径40mm以上。 a、钻头选用要符合要求，钻孔点有明显标志，开孔的位置在任何方向的偏差均应小于100mm。岩锚梁部位锚杆要求上下孔位偏差不大于±30mm，左右孔位偏差不大于±100mm。 。?。锚孔深度必须达到设计要求，孔深偏差值不大于50mm。岩锚梁部位锚杆钻孔倾角不应大于2?，钻孔方位偏差不应大于5?b、锚杆孔的孔轴方向应满足施工图纸的要求。施工图纸未作规定时，其系统锚杆的孔轴方向应垂直于开挖面；局部随机加固锚杆的孔轴方向应与可能滑动面的倾向相反，其与滑动面的交角应大于45 c、钻孔结束后，对锚杆孔的钻孔规格（孔径、深度和倾斜度）进行抽查并作好记录，不合格的锚杆必须进行补充设置。 d、钻孔完成后用风、水联合清洗，将孔内松散岩粉粒和积水清除干净；如果不需要立即插入锚杆，孔口应加盖或堵塞予以适当保护，在锚杆安装前应对钻孔进行检查以确定是否需要重新清洗。 （2）锚杆的安装及注浆 采用“先注浆后插锚杆”时： a、先注浆的锚杆，应在钻孔内注满浆后立即插杆；锚杆插送方向要与孔向一致，插送过程中要适当旋转（人工扭送或管钳扭转）； b、锚杆插送速度要缓、均，有“弹压感”时要作旋转再插送，尽量避免敲击安插。 采用“先安锚杆后注浆”时： a、后注浆的锚杆，应在锚杆安装后立即进行注浆； b、对于上仰的孔应有延伸到孔底的排气管，并从孔口灌注水泥浆直到排气管返浆为止； c、对于下倾的孔，注浆锚杆注浆管一定要插至孔底，然后回抽3～5㎝，送浆后拨浆管必须借浆压，缓缓退出，直至孔口溢出（管亦刚好自动退出）。 d、封闭灌注的锚杆，孔内管路要通畅，孔口堵塞要牢靠。并从注浆管注浆直到孔口冒浆为止。 e、灌浆过程中，若发现有浆液从岩石锚杆附近流出应堵填，以免继续流浆。 f、浆液一经拌和应尽快使用，拌和后超过1h的浆液应予以废弃。 无论因任何原因发生灌浆中断，应取出锚杆，并用压力水在30min内对灌浆孔进行冲洗。如果在重新安装时发现钻孔被部分填塞，应复钻到规定的深度。 g、注浆完毕后，在浆液终凝前不得敲击、碰撞或施加任何其它荷载。
For personal use only in study and research; not for commercial use 一、普通砂浆锚杆及锚筋桩施工工艺流程 普通砂浆锚杆及锚筋桩的施工一般有先注浆后插锚杆和先插杆后注浆两种施工方法，施工中，根据锚杆的形式选用，锚筋桩一般采用先插杆后注将的施工方法。 1、先注浆后插锚杆施工工艺流程? 2、先插锚杆后注浆施工工艺流程 二、普通砂浆锚杆及锚筋桩施工主要工序作业措施 1、普通砂浆锚杆施工 在锚杆施工前，应进行锚杆的现场试验，主要进行以下锚杆试验工作： （1）通过室内试验筛选2～3组满足设计要求的砂浆配合比并编写试验大纲报批进行生产性试验。 （2）注浆密实度试验：选取与现场锚杆的直径和长度、锚孔孔径和倾斜度相同的锚杆和塑料管（或钢管），采用与现场注浆相同的材料和配比拌制的水泥浆或水泥砂浆，并按现场施工相同的注浆工艺进行注浆，养护７天后剖管检查其密实度。不同类型和不同长度的锚杆均需进行试验。试验计划报送监理人审批，并按批准的计划进行试验，试验过程中监理人旁站。试验段注浆密实度不小于90%，否则需进一步完善试验工艺，然后再进行试验，直至达到90%或以上的注浆密实度为止。实际施工严格按监理人批准的该注浆工艺进行。 完成锚杆现场试验后，才能进行锚杆的正常施工，主要工序如下： （1）造孔 普通砂浆锚杆的钻孔孔径应大于锚杆直径。当采用“先注浆后安锚杆”的程序，钻孔直径应大于锚杆直径15mm以上。当采用“先安锚杆后注浆”的程序时，上仰孔钻孔直径应大于锚杆直径25mm以上；对下倾孔，灌浆管需插至底部，锚杆钻孔直径应大于锚杆直径40mm以上。 a、钻头选用要符合要求，钻孔点有明显标志，开孔的位置在任何方向的偏差均应小于100mm。岩锚梁部位锚杆要求上下孔位偏差不大于±30mm，左右孔位偏差不大于±100mm。 。?。锚孔深度必须达到设计要求，孔深偏差值不大于50mm。岩锚梁部位锚杆钻孔倾角不应大于2?，钻孔方位偏差不应大于5?b、锚杆孔的孔轴方向应满足施工图纸的要求。施工图纸未作规定时，其系统锚杆的孔轴方向应垂直于开挖面；局部随机加固锚杆的孔轴方向应与可能滑动面的倾向相反，其与滑动面的交角应大于45 c、钻孔结束后，对锚杆孔的钻孔规格（孔径、深度和倾斜度）进行抽查并作好
新建蒙西至华中地区铁路湘赣段 隧道工程 编号：MHTLSJ-004 九岭山隧道中空锚杆 施工技术交底 中铁十九局集团有限公司 蒙华铁路MHSS-7标段项目经理部 2015年12月01日发布 2015年12月02日实施
目录 1施工准备1 2 施工参数及技术要求1 3 锚杆施工工艺3 4施工程序4 4.1 锚杆钻孔4 4.2砂浆锚杆注浆及安装4 5 施工要点4 6 质量要求5 7安全规程6
蒙华铁路隧道工程 组合中空锚杆施工技术交底单位工程名称：九岭山隧道 NO:MHTLSJ-004 分部工程名称：支护分项工程名称：中空锚杆 本交底适用于新建蒙西华中地区铁路煤运通道岳阳至吉安段MHSS-7标段九岭山隧道洞身组合中空锚杆施工。 1施工准备 锚杆施工前首先由班组长对支护人员进行班前交底，明确锚杆施作里程的围岩级别，按照表 2.1 《隧道锚杆支护参数表》选择相对应的锚杆型号施工部位等技术参数，然后由测量人员测放出锚杆孔眼位置，并用红色喷漆标识。 由班组长配合施工技术人员检查锚杆类型，规格，质量是否符合要求。班组长根据锚杆类型、数量和规格及围岩情况准备钻孔机具和注浆设备，并保证其运转正常。注浆用水泥等材料应堆码整齐，数量应满足施工要求。 锚杆钻孔施工前应先进行排险工作，清除脱落的石块或混凝土块。风、水、电缆的标准化设置及其它辅助措施准备充分。 2 施工参数及技术要求 依据设计文件，本隧道正洞拱墙分界以120°划分，拱部锚杆为Φ25组合中空锚杆，中空体Q345，实心体HRB400，锚杆尾端设有垫板、螺母，锚杆钻孔采用风枪，钻孔时应使钻杆垂直土层与岩层层面，
超前锚杆施工技术交底 1．超前锚杆施工工艺流程 超前砂浆锚杆施工流程图 2.超前锚杆施工工艺及方法 2.1锚杆 制作，按设计要求将螺纹钢加工成设计长度的锚杆。 2.2钻孔 采用TY28手风钻或凿岩台车钻孔。钻孔时严格按定出的孔位进行，钻孔过程中及时观察钻杆方向及外插角度，当发现方向及外插角偏差较大时应予以调整。钻孔时控制用水量,以防坍孔。 2.3注浆 可利用注浆泵往孔内注入早强水泥砂浆。注浆时，以水引路，将搅拌好的砂
浆装入注浆器并充满管路，并将注浆管插入孔中，使管口离孔底10cm 间隙，开进风阀门，用高压空气将水泥砂浆压入孔眼中，注浆管逐渐被砂浆向外推挤，注到孔深的2／3 以上时停止注浆，由插入的钢筋将孔内砂浆挤出填满为止。注浆过程中要始终保持罐内有足够的砂浆(1／4 以上)。尤其是最后一根锚杆，防止高压风将孔眼中砂浆吹掉，并确保安全。 2.4锚杆安装 锚杆钢筋在使用前应矫直和清除污锈并用水湿润，以保证和砂浆紧密结合。一般先注浆后插入锚杆，先将钢筋头部加工成扁铲形，以利于减少钎阻力并增大锚固力；插入钢筋时，要沿孔轴线缓慢推入。如遇插入阻力大，可用锤子轻轻打入。 3.超前锚杆质量检验及控制 3.1锚杆的规格及物理性能应符合设计和下表规定: 锚杆物理性能指标表 3.2锚杆安装的数量、砂浆锚杆采用的砂浆强度等级、配合比应符合设计要求。 3.3注浆管的直径不得小于16mm，锚杆孔内注浆应密实。 3.4锚杆孔应保持直线，一般情况下，应保持与隧道衬砌法线方向垂直。当隧道内岩层结构面出露明显时，锚杆孔宜与岩层主要结构面垂直，锚杆垫板应与基面密贴。 3.5锚杆用钢筋应平直、无损伤，表面无裂纹、油污、颗粒状或片状老锈。 3.6锚杆安装允许偏差见下表：
隧道中空注浆锚杆作业指导书内容介绍 工艺措施： 1、施工准备 1）机械设备须准备妥当，如空压机、搅拌机、凿岩机和注浆泵等，工序开工前检查一遍，是否正常。2）材料方面 钻杆、钻头、机油、配件，还有砂、水泥等材料充足。 3）人员方面 司机人员（搅拌机、注浆泵、空压机），风枪手和运料人员，合理安排。 2、孔位定位 测量班根据设计文件放线，技术员按锚杆布置图进行定位，并用红油漆标出或短钢筋标示。 锚杆布置一般为梅花型布设。 3、钻孔 钻孔采用风动凿岩机或台车按孔位进行钻孔，根据锚杆设计长度选用钻杆、钻头，钻孔时系统锚杆必须垂直开挖轮廓面；超前锚杆或其他用锚杆必须按设计角度钻孔。 4、清孔 将高压风管端接一个Ф20钢管（一般4～5m长），用该管插入孔内，打开阀门，将孔内的泥浆、水吹干净。 5、安装锚杆 安装锚杆，工人先将锚头固定在杆体上，然后将锚头端插入孔内，再安装止浆塞、垫板和螺母。止浆塞、垫板必须紧贴围岩、螺母必须坚固。 6、拌制砂浆 ⑴、选用合适材料 砂宜选用细砂，使用前须进行过筛，将大粒料分离。水泥宜选用矿渣425#或525#水泥，具有早强的较佳。 ⑵、选定合理的配合比、水灰比。 配合比可通过实验确定，也可按经验并结合实际情况选定。 一般情况下配合比水泥：砂：水 1：0.5：0.5 水灰比 1：0.5 拌制砂浆是锚杆施作的一个作业要点，因此在作业时必须控制原材料、砂浆配合比和水灰比以及砂浆的稠度。 7、注浆 注浆为锚杆施工的第二个作业要点，在该工序过程中必须做到注浆饱满。
1、锚杆孔考试大测量放线 先按设计坡比整平坡面，按施工平面图，复核岩层角度，将锚杆孔位置准确测量放线在坡面上，孔位误差不得超过±50mm。边坡施工要求边挖边加固，即开挖一级，防护一级，不得一次开挖到底。 2、钻孔设备 钻孔机具的选择，根据锚固地层的类别、锚杆孔径、锚杆深度、以及施工场地条件等来选择钻孔设备。岩层中采用气动潜孔钻冲击成孔；在岩层破碎或松软饱水等易于塌缩孔和卡钻埋钻的地层中采用跟管钻进技术。 3、钻机就位 利用φ50mm脚手架杆搭设平台，平台用锚杆与坡面固定，钻机用三脚支架提升到平台上。锚杆孔钻进施工，搭设满足相应承载能力和稳固条件的脚手架，根据坡面测放孔位，准确安装固定钻机，并严格认真进行机位调整，确保锚杆孔开钻就位纵横误差不得超过±50mm。锚杆与水平面的交角为20°。 4、钻进方式 钻孔要求干钻，禁止采用水钻，以确保锚杆施工不致于恶化边坡岩体的工程地质条件和保证孔壁的粘结性能。钻孔速度根据使用钻机性能和锚固地层严格控制，防止钻孔扭曲和变径，造成下锚困难或其它意外事故。 5、钻进过程 钻进过程中对每个孔的地层变化，钻进状态（钻压、钻速）、地下水及一些特殊情况作好现场施工记录。如遇塌孔缩孔等不良钻进现象时，须及时作好现场施工记录。 6、孔径孔深 钻孔孔径、孔深要求不得小于设计值。为确保锚杆孔直径，要求实际使用钻头直径不得小于设计孔径。为确保锚杆孔深度，要求实际钻孔深度比设计深度多加深0.2m。 7、锚杆孔清理
XXX高速公路二期工程 隧道锚杆支护施工方案 20XX.XX.XX
目录 一、编制依据 (1) 二、工程概况： (1) 三、施工方案： (1) 四、施工质量要求标准 (5) 五、机械设备及人员配备 (5) 六、质量、安全、环保和职业健康保证措施 (6) 七、施工进度计划及保证措施 (8) 附图 (9)
一、编制依据 1.1、福州某高速公路二期工程某合同段两阶段施工图设计图纸，总监办下发的文件和要求。 1.2、《公路隧道施工技术规范》（JTJ042-94） 1.3、《公路工程施工安全技术规范》（JTJ076-95） 1.4、《公路工程质量检验评定标准》（JTG F80/1-2004） 1.5、《公路工程国内招标文件范本》（2003年版）。 1.6、现场踏勘及调查了解的施工环境、条件等。 1.7、福建省高速公路《隧道施工标准化指南（试行）》。 二、工程概况： 某隧道位于福州市XX村境内。左洞进口桩号为ZK8+588，设计标高为30.681米，出口桩号为ZK8+807，设计标高为25.018米，长219米，纵坡采用-2.55%；右洞进口桩号为YK8+568，设计标高为30.489米，出口桩号为YK8+832，设计标高为23.318米，长264米，纵坡采用-2.67%。隧道洞身左右洞均位于R=2500米曲线上，隧道为双向六车道分离式隧道。 隧道建筑界限：行车道宽度为3×3.75m，左侧向宽度为0.5m，右测向宽度为1.0m，左侧设检修道宽0.75m，右侧设检修道宽1.0m，净高5m。 本隧道结构按新奥法原理设计，采用复合式衬砌，以锚杆、钢筋网片、湿喷混凝土、钢拱架等为初期支护，大管棚、超前注浆小导管、超前锚杆等为施工辅助措施，充分调动和发挥围岩的自承能力。其中锚杆支护中：Z5-1及Z5-1(b)型支护系统锚杆采用 3.5米长Φ22组合锚杆，1.0×0.8米间距梅花形布置；Z4-1(b)型支护采用 3.5米长Φ22螺纹钢筋全长粘结水泥药卷锚杆，1.0×1.0米间距梅花形布置；Z3型支护采用3.0米长Φ22螺纹钢筋全长粘结水泥药卷锚杆，1.2×1.2米间距梅花形布置；Z2型支护局部破碎段设Φ22水泥药卷锚杆。 三、施工方案： 锚杆施工在初喷混凝土后及时进行，并与钢支撑、钢筋网片、喷射混凝土形成承载结构。锚杆钻孔拱部由锚杆机钻孔，其他部位可采用风动凿岩机钻孔。钻孔应圆而直，孔口岩面应整平，并使钻孔方向与岩面垂直；锚杆孔径符合设计要
第1页共 8页工程名称隧道分部(分项)工程初期支护 交底项目锚杆图纸名称、图号 交底记录内容 一、编制依据 《高速铁路隧道工程施工技术指南》铁建设[2010]241号 《高速铁路隧道工程施工质量验收标准》（TB10753-2010） 《铁路隧道工程施工安全技术规程》TB10304-2009 二、适用范围 三、施工工艺 为加固围岩，隧道在开挖后应打设锚杆，拱部（144?）系统锚杆采用Ф22组合中空锚杆，边墙系统锚杆采用Ф22砂浆锚杆，呈梅花形布置，所有锚杆尾部均应设钢垫板，垫板尺寸为150mm×150mm×6mm。采空区D3K508+650～D3K509+030段，系统锚杆为φ42注浆小导管，锚管为φ42无缝钢花管，壁厚3.5mm，长度为5.0m，浆液为双液浆。 各围岩段设置锚杆具体参数见下表。 围岩级别Ⅱb Ⅲb Ⅳb Ⅴd Ⅴc 规格拱部φ22中空φ22中空φ22中空φ42钢花管φ22中空边墙—Ф22砂浆Ф22砂浆φ42钢花管Ф22砂浆 设置部位局部拱墙拱墙拱墙拱墙长度（m） 2.5 3.0 3.5 5.0 4.0 间距（m）环向— 1.2 1.2 1.0 1.2 纵向— 1.5 1.2 1.0 1.0 编制：复核：签收：年月日注：①对重点工程、关键部位及质量要求高的特殊工程除口头交底外，还要以书面形式进行技术交底。 ②“技术交底书”一式两份，一份作为施工依据，一份留存备查，并办理交接手续。
第2页共 8页工程名称隧道分部(分项)工程初期支护 交底项目锚杆图纸名称、图号 1、钻孔 （1）钻孔采用风动凿岩机成孔，利用开挖台阶搭设简易台架施钻，按照设计间距布孔；钻孔方向尽可能垂直初喷砼表面。 （2）锚杆放样严格按设计间距成梅花型布置，首先定出位置，孔位允许偏差为±15cm。钻孔应保持直线，并应与围岩壁面或其所在部位岩层的主要结构面垂直。 （3）钻孔完成后，孔内土层必须用高压清理干净。钻孔应圆而直；孔的深度和孔的直径应符合设计要求。 2、砂浆锚杆注浆及安装 （1）水泥选用膨胀性早强低碱水泥，砂子必须预先筛选，保证质量及注浆效果。锚杆用的水泥砂浆，其强度不应低于M20。锚杆孔内灌注砂浆应饱满密实。 （2）砂浆锚杆施工工艺流程 （3）砂浆锚杆作业程序是：先注浆，后放锚杆，具体操作是：先将水注入牛角泵内，并倒入少量砂浆，初压水和稀浆湿润管路，然后再将已调好的砂浆倒入泵内。将注浆管插至锚杆眼底，将泵盖压紧密封，一切就绪后，慢慢打开阀门开始注浆。在气压推动下，将砂浆不断压入眼底，注浆管跟着缓缓退出眼孔，并始终保持注浆管口埋在砂浆内，以免浆中出现空洞，将注浆管全部抽出后，立即把锚杆插入眼孔，然后用木楔堵塞眼口，防止砂浆流失。 （4）注浆前先用高压风对注浆孔进行清理，保证无石屑、杂质，注浆时注浆管应插至距孔底50～100mm，随砂浆的注入缓慢匀速拔出，杆体插入后若孔口无砂浆溢出，应及时补注，以保证孔内浆体饱满。 （5）安装锚杆时，要在锚杆上做出孔深标记，确认孔内浆体饱满后，将锚杆体缓慢均匀推入，保证浆体完全包裹锚杆。 （6）施作锚杆时，为防止在砂浆凝固前锚杆因自重下滑，可用木楔在孔口楔紧杆体。 编制：复核：签收：年月日注：①对重点工程、关键部位及质量要求高的特殊工程除口头交底外，还要以书面形式进行技术交底。 ②“技术交底书”一式两份，一份作为施工依据，一份留存备查，并办理交接手续。
表A.0.1 施工组织设计(方案)报审表 监理合同段：DRBRJL-1 施工合同段：DRBRTJ-1 编号：
新建大理至瑞丽铁路保瑞段怒江至龙陵段土建1标 高黎贡山隧道进口 锚杆框架梁施工方案 编制： 审核： 审批： 中铁十八局集团有限公司 大瑞铁路怒江至龙陵段项目经理部 二〇一四年十一月
目录 第一章编制依据及编制范围 (1) 1、编制依据 (1) 2、编制范围 (1) 第二章工程概况 (3) 1、洞口工程简介 (3) 2、工程特点 (3) 3、地质概况 (3) 第三章具体施工方案 (4) 1、工期安排 (4) 2、施工人员安排 (4) 3、设备安排 (5) 4、锚杆框架梁 (6) 第五章管理措施 (19) 1.标准化管理实施方案 (19) 2.质量管理措施 (21) 第六章施工环境保护、水土保持措施 (25) 第七章文明施工 (26) 第八章预警机制及应急预案 (27) 1、突发事故应急处理的原则 (27) 2、应急救援组织机构 (27)
3、突发事故应急处理设备和物资 (27) 4、应急救援的培训与演练 (29) 5、事故报告指定机构人员、联系电话 (29) 6、应急救援预案的启动、进行、终止和恢复工作 (30)
高黎贡山隧道洞口锚杆框架梁施工方案 第一章编制依据及编制范围 1、编制依据 （1）高黎贡山隧道进口工区设计施工图纸； （2）本隧道采用的标准、规范、规程等； （3）当地水文、气象及本隧道地质资料； （4）云桂公司大瑞指挥部对高黎贡山隧道进口工区洞口安全性和整体美观性的要求； （5）我公司现有的施工技术水平。 （6）高黎贡山隧道进口工区实施性施工组织设计。 2、编制范围 新建铁路大理至瑞丽线怒江至龙陵段一标段高黎贡山隧道进口，主洞洞口D1K192+290.1～D1K192+302段左侧永久边坡以及D1K192+307～D1K192+323仰坡坡面，平行导洞PDK192+245仰坡坡面及正洞与平行导洞之间顺接边坡。锚杆框架梁施工范围见图1-2-1。锚杆框架梁平面布置图、工程量详见附件。
( 安全管理 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 2020新版砂浆锚杆交底 Safety management is an important part of enterprise production management. It promotes the progress of enterprise work and promotes economic efficiency.
2020新版砂浆锚杆交底 上旧庄隧道V级围岩DK241+340～DK241+740段，按照弧形预留核心土法开挖，按照设计Va-2 的支护的参数支护施工。现就该段隧道砂浆锚杆施工交底如下： 一、施工准备 1、锚杆施工应在开挖完成及初喷混凝土后进行施工； 2、所需材料已准备好，锚杆原材料规格、品种、锚杆各部件质量及技术性能符合设计要求； 3、锚杆杆体应调直、除锈和除油； 4、施工所需的钻孔工具、风压以及其他机械设备已准备，并且已检查其运行状况； 5、本工程项目所需的人员全部到位； 6、.锚前施工前应清理完毕危石；
7、测量放线，按设计画出锚杆眼孔位。 二、设计参数 1、材料采用Φ22螺纹钢，锚杆长度4.0米。 2、垫板规格：150mm×150mm×6mm钢板。 3、锚杆车丝长度：10cm 4、螺母规格：M20 5、施工范围：见附图 6、施工参数：环向间距1.2米，纵向间距1米；前后两环锚杆打设高度错开0.5米。 7、打眼深度：大于锚杆长度10cm，即4.1米。 8、浆液标号：M20水泥砂浆，注浆应饱满密实。 三、施工工艺 砂浆锚杆施工工艺流程图 四、施工工艺及方法 1、锚杆加工 ⑴材料采用Φ22螺纹钢杆身必须调直无缺损并除去杆上油污、
三道泉子隧道洞身初期支护技术交底
期支护方案进行洞身支护。采取“短进尺、弱爆破、快封闭、勤量测”的施工原则，初期支护紧跟掌子面。IV～V级围岩初期支护必须保证尽早封闭成环。 1、分离式隧道开挖支护方法 ①全断面开挖支护法 分离式隧道Ⅱ级、Ⅲ级围岩段施工采用全断面开挖支护法。 1) 施工方法 全断面一次开挖支护成形，其施工步骤见图 全断面施工工序横断面及纵断面示意 a)横断面b)纵断面 2) 施工顺序说明 (1)全断面开挖；(2)初期支护；(3)全断面二次衬砌。 3) 施工要求 循环进尺宜控制在3～4m；采用大型机械配套作业。 4) 初期支护参数： （1）、Ⅱ级围岩初期支护参数： A、设置Φ22砂浆锚杆，L=2.5 m，间距120×120cm（环向×纵向）。 B、设置φ6.5单层钢筋网，网格间距25×25cm； C、8cm厚C25喷射砼。 （2）、Ⅲ级围岩初期支护参数：
(5)全断面二次衬砌。 4) 施工要求 (1) 台阶不宜多分层，上下台阶之间的距离尽可能满足机具正常作业，并减少翻渣工作量；当顶部围岩破碎，需支护紧跟时，可适当延长台阶长度。 台阶法施工工序横断面及纵断面示意 a)横断面b)纵断面 (2) 施工亦应先护后挖，初期支护应紧跟开挖面；上台阶施工时，钢架底脚宜设 3.5米长锁脚锚杆和纵向槽钢托梁，控制其下沉和变形。下台阶在上台阶喷射混凝土强度达到设计强度的70％后开挖。 (3) 台阶分界线不得超过起拱线，台阶长度不得大于隧道开挖宽度的1.5倍，下台阶马口落底长度不大于2榀钢拱架的长度；应一次落底，并尽快封闭成环。 (4) 台阶长度不宜过长，应尽快安排仰拱闭合，改善初期支护受力条件。 5)、Ⅳ级围岩深埋段初期支护参数： （1）、超前支护 Ⅳ级深埋围岩，岩层为凝灰岩，中粗粒结构，块状构造，呈全风化~弱风化状，在拱部120o0?0?范围内采用20MnSiΦ25砂浆锚杆锚杆长度4.5m，34根/排，间距40cm*300cm(环向*纵向)，超前砂浆锚杆搭接长度不小于1米，外倾角10°—15°打入围岩。
中空锚杆施工工艺 一工艺概述 在双线客运专线隧道钻爆施工中，锚杆普遍应用于初期支护和临时支护。施工中，应根据围岩特点、断面尺寸和使用条件等选择锚杆类型和长度。本工艺将概述中空锚杆的施工工艺。 适用于线间距为4.6m的时速250Km客运专线铁路有碴道床一般地区的Ⅱ～Ⅴ级围岩双线山岭隧道的中空锚杆支护。 二作业内容 1 锚杆加工 2 钻孔 3 运输和安装 4 注浆。 三施工准备 1 施工前必须根据设计图标示的工程及水文地质资料进行研究。 2 结合现场实际情况，选择锚杆长度。 3 根据工程进展情况，提前加工好锚杆。 4 根据现场的地质条件进行试验确定注浆液的各种参数，来指导现场施工。 5 检查机具设备和风、水、电等管线路，并试运转，确保各项工作正进行。四工艺及质量控制流程 中空锚杆施工工艺及质量控制流程详见“中空锚杆施工工艺及质量控制流程图”。 五工艺步序说明 1 布孔 按设计图要求在初喷混凝土面上进行布孔。 2 钻孔和安设锚杆 开挖初喷后，必须尽快利用人工手持风钻在简易台架上进行钻孔，当钻孔结束后，开始安装锚杆。杆体插入锚杆孔时，保持位置居中，锚杆杆体露出混凝土面不大于喷层厚度，然后复喷至设计图标示厚度。有水地段先引出孔内的水或在附近另行钻孔再安装锚杆。
3 注浆 采用注浆机注浆，注浆压力为1.0Mpa～1.5Mpa，一般按单管达到设计图标示注浆量作为结束标准。当注浆压力达到终压不少于20min，进浆量仍达不到注浆终量时，亦可结束注浆。注浆结束后，将管口封堵，以防浆液倒流管外。锚杆垫板与孔口混凝土密贴，并随时检查锚杆头的变形情况，紧固垫板螺帽。 六质量检验标准 1 原材料及成品、半成品质量检验 1) 锚杆 管棚所用钢筋进场必须按批抽取试件作力学性能（屈服强度、抗拉强度、伸长率和冷弯）试验，其质量必须符合国家有关规定及设计要求，本工艺采用φ25中空砂浆锚杆。 2) 注浆液 (1) 注浆液的种类有水泥砂浆、水玻璃砂浆、水泥—水玻璃双浆液等，本工艺采用水泥砂浆，其配合比必须符合设计要求； (2) 宜采用中细砂，粒径不应大于2.5mm，使用前应过筛； (3) 砂浆配合比：砂灰比宜为1：1～1：2（重量比），水灰比宜为0.38～0.45； (4) 砂浆应搅拌均匀，随拌随用。一次拌和的砂浆应在初凝前用完，并严防石块、杂物混入。 2 锚杆钻孔、安装质量检验标准 1) 钻孔机具应根据锚杆类型、规格及围岩等情况选择； 2) 应按设计要求定出位置，孔位允许偏差为±150mm； 3) 钻孔应与围岩壁面或其所在部位岩层的主要结构面垂直； 4) 锚杆插入孔内长度不应小于设计规定的95%，锚杆安装后不得随意敲击； 5) 钻孔应圆而直，钻孔直径应大于杆体直径15mm。 3 注浆液 1) 注浆液配合比应进行设计，并进行工程试验确定； 2) 注浆深度和范围应符合设计要求；
隧道锚杆支护技术交底(标准 版) Establish a safety production responsibility system. Implement specific work safety divisions, clearly distinguish rewards and punishments, and assign responsibilities to individuals. ( 安全管理 ) 单位：______________________ 姓名：______________________ 日期：______________________ 编号：AQ-SN-0459
隧道锚杆支护技术交底(标准版) 一、适用范围 本交底适用于xxx隧道Ⅴ-3衬砌。 二、设计要求 1、自钻式中空锚杆设计参数: 自钻式中空锚杆采用Φ25自钻式中空锚杆，锚杆长度为3.5m，梅花型布置，纵横间距0.7×1.0m。 2、全螺纹早强药包锚杆设计参数: 早强药包锚杆采用Φ22全螺纹早强药包锚杆，锚杆长度3.5m,梅花型布置，纵横间距0.7×1.0m。 三、施工技术及质量要求 1、自钻式中空锚杆 （1）施工技术：
①检查注浆泵及其零件是否齐备和正常，熟悉有关泵的操作程序。 ②采用凿岩机钻孔，钻进至设计深度后，高压风清孔；检查锚杆孔中是否有异物堵塞；若有，应清除干净。 ③锚杆外露孔口长度满足安装止浆塞、垫板螺栓为宜；将止浆塞通过锚杆外露端打入孔口10cm左右，安装垫板及螺母，并使垫板与喷射混凝土面紧密接触，此时不宜上紧。 ④使用风检查孔体是否畅通，孔口返风即可。迅速将锚杆和注浆管及泵用快速接头连接好。配制浆液,使水灰比、和易性符合设计和规范要求。 ⑤开动泵注浆，整个过程应连续不停顿，一次完成，注浆过程中，注浆压力应保持在0.3MPa左右，观察到浆液从止浆塞边缘流出或压力表达到设计值，方可停止灌浆，即可停泵。液注浆结束后在灰浆达到初始设计强度后（5.0Mpa），方可上紧垫板及螺母。 ⑥注浆浆液配比为1∶1水泥浆，水灰比0.4～0.5，在施工中，根据地质情况现场试验调整参数。
技术交底书 共5页 编号LZ/JSJD-(隧)2017- 工程名称磨万铁路第Ⅳ标项目经理部第Ⅱ 分部 交底日期2017年01月20日交底项目隧道组合中空注浆锚杆施工技术 交底 交底围：适用于本标段所有隧道B22组合中空注浆锚杆的施工。 1技术要求 1.1设计要求 1、隧道拱部锚杆采用B22组合中空注浆锚杆。 拱部组合中空注浆锚杆：V级围岩拱部组合中空注浆锚杆间距1.2×1.0m（环×纵），IV级围岩拱部组合中空注浆锚杆间距1.2×1.2m（环×纵），Ⅲ级围岩拱部组合中空注浆锚杆间距1.2×1.5 m（环×纵），II级围岩局部由现场确定。 2、锚杆孔距、锚杆深度符合设计和规要求，孔距误差不大于15cm，深度误差不大于5cm。 3、锚杆方向符合设计和规要求，方向与岩面垂直，垫板与岩面密贴，锚固密实。 1.2材料要求 1、中空锚杆必须符合现行标准《铁路隧道工程施工安全技术规程》（TB10304-2009/J947-2009）及《中空锚杆技术条件》（TB/T3209-2008）的相关规定，不应使用从杆体中空孔进浆的普通中空锚杆，应使用可以从孔口注浆，带排气装置的中空锚杆；边墙采用B22全长粘结型砂浆锚杆，螺纹钢筋必须符合《热轧带肋钢筋》（GB1499.2-2007），中空注浆锚杆杆体抗拉强度不小于180KN。 2、锚杆使用前，应在现场进行工艺、力学试验。 3、锚杆应包括杆体、垫板（碟形托板）、螺母（挡环）等主要构件，锚杆材料的品种应符合设计要求，并应进行以下检验： （1）外观质量检验：杆体直径要均匀、一致，无严重锈蚀、弯折； （2）抗拉强度试验应满足设计与工程要求； （3）加工后的锚杆的杆体尺寸应符合设计要求，车丝部分无偏心，有焊接件时焊

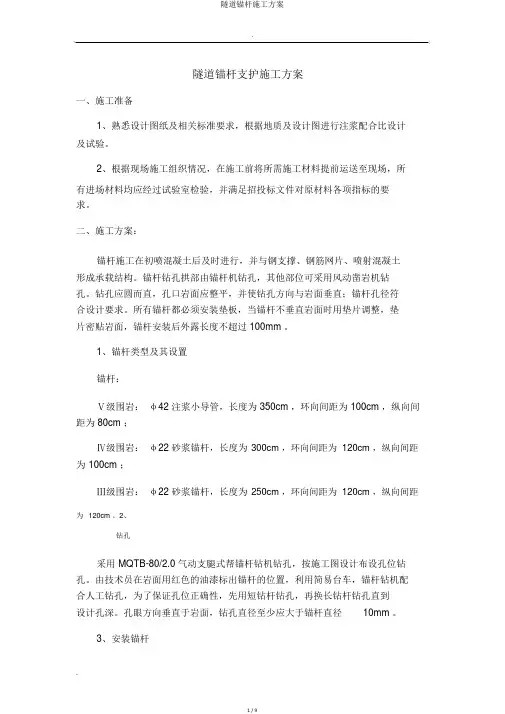

隧道锚杆支护施工方案 一、施工准备 1、熟悉设计图纸及相关规范要求，根据地质及设计图进行注浆配合比设计及试验。 2、根据现场施工组织情况，在施工前将所需施工材料提前运送至现场，所有进场材料均应经过试验室检验，并满足招投标文件对原材料各项指标的要求。 二、施工方案： 锚杆施工在初喷混凝土后及时进行，并与钢支撑、钢筋网片、喷射混凝土形成承载结构。锚杆钻孔拱部由锚杆机钻孔，其他部位可采用风动凿岩机钻孔。钻孔应圆而直，孔口岩面应整平，并使钻孔方向与岩面垂直；锚杆孔径符合设计要求。所有锚杆都必须安装垫板，当锚杆不垂直岩面时用垫片调整，垫片密贴岩面，锚杆安装后外露长度不超过100mm。 1、锚杆类型及其设置 锚杆： Ⅴ级围岩：φ42注浆小导管，长度为350cm，环向间距为100cm，纵向间距为80cm； Ⅳ级围岩：φ22砂浆锚杆，长度为300cm，环向间距为120cm，纵向间距为100cm； Ⅲ级围岩：φ22砂浆锚杆，长度为250cm，环向间距为120cm，纵向间距为120cm。 2、钻孔 采用MQTB-80/2.0 气动支腿式帮锚杆钻机钻孔，按施工图设计布设孔位钻孔。由技术员在岩面用红色的油漆标出锚杆的位置，利用简易台车，锚杆钻机配合人工钻孔，为了保证孔位正确性，先用短钻杆钻孔，再换长钻杆钻孔直到设计孔深。孔眼方向垂直于岩面，钻孔直径至少应大于锚杆直径10mm。 3、安装锚杆
