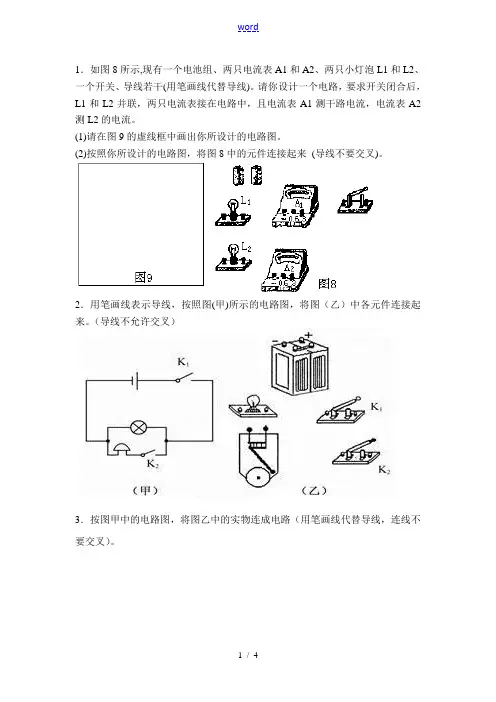

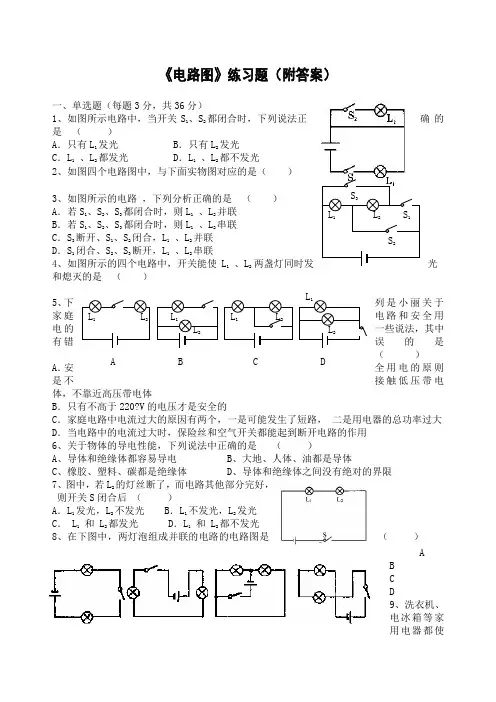

1?按照图1-4所示的四个电路图，分别将实物图中的各元件用笔画线表示导线连接起来
@3 [1 1
2?根据实物连线图（图5至图9所示）画出对应的电路图
3?下列电路图11用笔画线代替导线画实物连线图或由实物图（图12）画成对应的电路图
4、根据电路图连接电路
Li L2
Li 0
心——11——11 2
L1L3
L i
L
□ □丄2
II
3 畚
图
6.要用电流表测量通过小灯泡L1的电流，3位同学分别连接了下面的电路A B、Co他们连接正确吗?
如果有错，请指出错在哪里。
A: o B: _______________________________________________________________________ o
7.如图所示，现有一个电池组、两个开关和两盏电灯，请你连接好下面的实物电路图，使S1闭合时L1亮，S2闭合时L2亮。
8?有一个电源,一只小灯泡，一个电铃，两个开关和若干导线?要按以下要求连接成一个电路当两个开关均闭合时，灯亮，电铃响；当只有一个开关闭合时，灯亮，电铃不响；而当另一个开关单独闭合时，灯不亮，电铃也不响.试画出符合以上要求的电路图.
23、小王同学想安装一个由电池组、一个电动机、一个红色电源指示灯、一个开关和若干导线组成的电路。要求：红色电源指示灯一直亮着；电动机则由开关控制。请画出符合他要求的电路图。
24.—个封闭的盒子，a、b是面板上的两个窗口,a有红灯泡,b有绿灯泡，有3节干电池串联供电,只闭合K i,红、绿灯都亮；只闭合K2,两灯都不亮;K i、K2都闭合，只是绿灯亮，请画出电路图.
21、（2007市）以下是小明和小杰写的一份探究报告问题：并联电路干路电流与各支路电流有什么关系? 猜想：干路中的电流等于各支路中的电流之和设计实验：略
进行实验：闭合开关，记录A、B、C各点的电流值如下表所示
A点电流I A/A B点电流I B/B C点电流I C/A
0.40.40.8
（1）小明的结论是_____ （填“正确”或“不正确”）
（2）请你分析说明小明同学这一实验方案中的不足：
（3）实验的改进方法： __________________________________________________
5.根据图10-7箭头所示的电流方向，在虚线框中填出电池组和电灯的符号.
6 .根据图5中的电路图，将图6中的各电路元件----- 对应地连接起来
7.由父、母、小孩组成的三口之家，用投票方式决定是否在暑假赴武夷山旅游，如果小孩要去，且父母中至少有一位要去，则他们就去旅
游。请用3个开关、1个电池组和1只小灯泡及若干导线设计一架投票表决机，灯泡亮了（某人的开关闭合表示他要去），他们就可以在暑假去旅游了。画岀电路图，并连接实物图。
HJ 5图6
8?用电动机、电灯各一个、开关两个、电池组和若干导线，设计一个电路，使S1S2都闭合，电机转，灯亮；当S i闭合S2断开，电机转，
灯不亮；若S2闭合S i断开时，电机不转，灯也不亮。请画出电路图，并连接实物。
9.现在许多楼道灯的亮和灭是由光控开关和声控开关自动控制的。在白天，即使楼道有声音，灯也不亮。天黑后，哪一层楼道有声音，哪
一层楼道的灯就会自动亮起来。若用S光表示光控开关，用S声表示声控开关，请你在图13中将这种楼道灯自动控制电路图画完整。（只画两层楼道的灯，在符合设计要求的条件下，要求开关数量最少）
8题图9题图
开关两个、电池组一个，连成楼梯开关电路。要求：不论人在楼上还在楼下都能控制此灯的亮与灭。请画岀电
叽、一个小电灯和一个电池组，在下面画出开关控制电动机和电灯的两个不同的电路。
2. （2007市）要使手电筒正常工作，两节干电池的正确安装是（）
8 （2007广元市）如图3所示，当开关_________ 闭合，其它开关断开时，L1、L2串联;
10 ?有一个电灯、单刀双掷
路图。
11 ?有一只开关、一只电动
A ..图甲
B .图乙C.圈丙D.都不正确
乙丙
当开关闭合，其它开关断开时L1、L2并联.
