铁路货场设计指导书

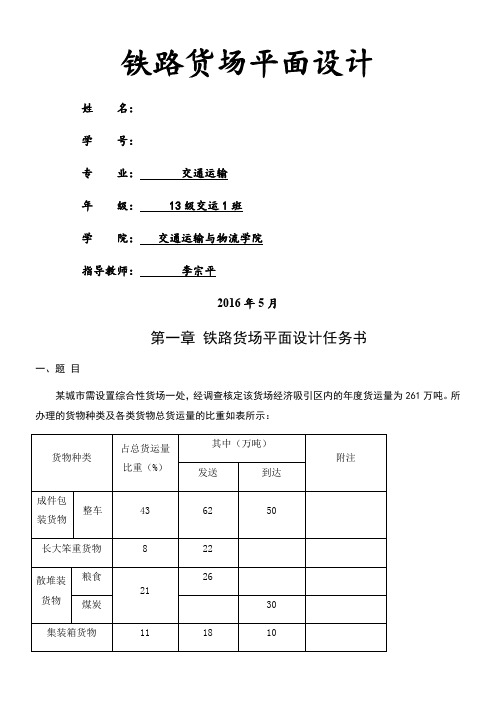

1. 对原始运量进行分析
① 发到运量各占的百分比，确定本货场的作业特点。
发送年运量：25+11.4=36.4（万吨） 到达年运量：28 +15.6+13+15=71.6（万吨）
总年运量：36.3+71.6=108（万吨） 发送百分比：36.3/108?100%=33.7% 到达百分比：71.6/108?100%=66.3%
分析得出结论：该货场到发货物均为整车，所以为整车货场；该货场的年运量108万吨大于100万吨，为大型货场；到达运量66.3%，为卸车性货场。
② 保管条件的分析，计算总运量、仓库、雨棚、散堆场、笨重货物场地的运量各占的百分比，从而分析哪种设备为主并为采用哪些设备做好准备。
分析：以仓库为主，需设置仓库、雨棚、散堆装货物场地、笨重货物场地。
2. 确定场库面积、长度、宽度及个数
① 确定场库面积：根据不同性质的货物适应得场地设备分仓库、雨棚、散堆场货物、笨重货物场地分别进行计算。 根据：
P
t
Q F 365α=
(2m ) (1) 其中： F ……场库面积（2m ）
Q ……年度货运量（万吨）
α……货物到发不均衡系数，本设计取1.3
t ……货物保管期限（天）
P ……单位面积堆放量（2/m t ）
其中：α取1.3，2%为直装直卸的量。
② 确定场库的宽度。
仓库、雨棚取18米；散堆场为配合卸煤机与地龙机械，宽度一侧取12米，两侧共24米；笨重场采用宽度为22.5米的龙门式起重机，宽度取22——24米。
③ 确定场库德长度：根据场库设备所需要的面积和所采用的宽度进行计算，为了便于管理，每节仓库的长度按经常到达的最大车组来考虑。
3. 确定装卸线的长度。
qc
l Q L 365α年铁=
（m ） （2）
d
F
L =
货(m) （3） 其中： 铁L ……平均一次送车需要的装卸线的有效长度(m)
货L ……存放货物需要的场库设备长度（m ） 年Q ……年度货运量（万吨）
α……到发不均衡系数
l ……货位平均长度，取14米 q ……货车平均静载重(t)
c ……每昼夜取送车次数，取4
F ……存放货物需要面积（2m ）
d……货位总宽度
由公式(2)、（3）得具体计算结果如表3：
4. 选用仓库的类型与尺寸：根据前面的计算结果，进行分析比较，综合考虑，最后确定各种场库的数量，并列表表明。
根据上表的计算结果，综合考虑配线，场库设备及各种设施的一般要求，确定各场库数量,如下表4：
采用矩形站台仓库站台仓库，与装卸线的布置采用一台一线的配列形式装卸线较长，一次作业能容纳较多的车辆，可以减少调车钩数，有利于整组装车和卸车；结构简单，造价低，占地面积少等优点。
其中仓库形式采用单层非跨线式仓库这种布置的优点是：结果简单，造价低。
5. 根据各种不同性质货物的年运量确定相适应得装卸机械类型和数量。
设，进出货的40%需要货场装卸机械作业。
（1）仓库采用电瓶叉车
作业量：整车到达 Q=31.669?4
10?（1+0.4）/12=36947.2（t）
台数 36947.2/2500=14.78（台） 36947.2/4000=9024（台）
确定取14台；
整车发送 Q=28.150?4
10?(1+0.4)/12=32841.7(t)
台数 32841.7/2500=13.14（台） 32841.7/4000=8.21（台）
确定取13台；
零担发送、到达、中转、到达 Q=10.556?4
10?(1+0.4)/12=12315.3（台）
台数 12315.3/2500=4.93（台） 12315.3/4000=3.08（台）
确定取4台。
（2）集装箱场采用26米跨度龙门吊
10/12?(1+0.6)=56480(t)
作业量 Q=(14.12?2+7.06?2) ?4
台数 56480/18550=3.04(台)
56480/37110=1.53（台）
确定取2台。
（3）笨重场采用26米跨度龙门吊
作业量零担 Q=12?4
10/12?（1+0.6）=16000（t）
10?（1+0.6）/12=56453.3(t)
整车 Q=42.34?4
台数 56453.3/18550=3.04 (台) 56453.3/37110=1.52（台）
16000/13410=1.19（台） 16000/22360=0.72（台）
确定取3台。
（4）粗杂货物用轮胎起重机和多种索具及人力作业50%需装卸机械作业
10?(1+0.5)/12=21987.5（t）
作业量 Q=17.59?4
台数 21987.5/6660=3.30（台）
21987.5/11100=1.98（台）
6. 确定货场的配置方案，并绘制1：1000的货场比例尺图（绘图时场库装卸线应以比例
尺绘制，线路终端连接应按有关规定进行，但连接时切线长度不必细算，以画顺为原则）。
