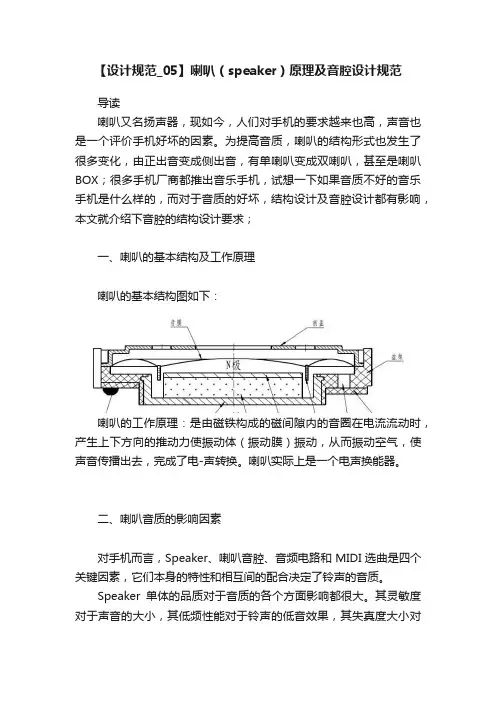

手机前后box喇叭音腔设计

等等都会对手机的整机音质表现产生影响，首先要用Rubber Ring，即环形橡胶垫把Receiver与手机外壳密封起来，使声音不会漏到手机内腔，然后就是声孔、前腔、内腔的合理配合

泄漏孔主要是由SIM卡、电池盖、手机外接插座等手机无法密封位置的声漏等效而成的，泄漏孔以远离Receiver为宜，即手机无法密封的位置要尽量远离Receiver，这样可以使得手机的整机的音质表现较好。

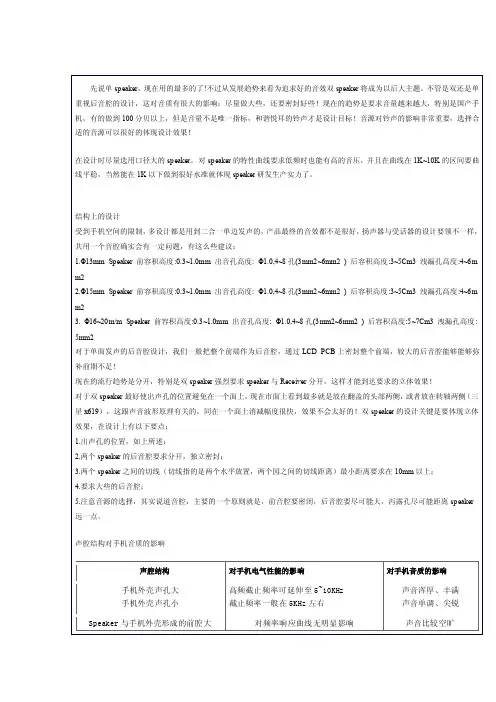

声腔设计建议值：

φ13Receiver：

声孔总面积约3mm2 前腔高度0.2mm-0.8mm 泄漏孔总面积约5mm2 内腔体积约4cm3

φ15Receiver：

声孔总面积约3.5mm2 前腔高度0.2mm-0.8mm 泄漏孔总面积约5mm2 内腔体积约5cm3

二个SP最小间距

立体声是由不同的声道馈给不同的SP于不同的音频信号，使每个SP发出不同的声音，使人有声音是由不同的声源从各个位置传到人耳当中的感觉，产生空间立体概念。以2个扬声器为例，首先要满足等边三角形原理，即

La=Lb=LC事实上手机中La<

2个SP的选用与匹配

一、若选用高、低音SP：电路具有分频功率能，同时微型电声元器件，高低音SP也很难达到通用音箱的效果，因此建议用一样的SP。

二、SP串、并联问题：串、并联阻抗成倍数变化，对电路的功率、电流产生很大影响。

三、相位问题：两个SP相位必须相同，SP须注明正负极（单个SP无所谓相位相同）；否则两个相位不同的声波会发生干涉，可能会叠加成与输入声波相差很远的声波信号。

四、屏蔽问题：要求SP一致性非常好，频响曲线相差不能超过2dB，否则声音声音较大的那个会把另一个屏蔽扣掉，人根本听不到声音较低的SP发出的声音；两个同样的SP叠加，响度会增加3dB。

3、单个SP腔体设计：腔体d×h，受手机体积限制，d×h距理论最佳小很多，d，h越大声音效果会越好。

4、两个SP 摆放高度差问题：

手机当中的这个差值，相对声波波长与声波的传输速度来说，影响很小，可以不用考虑。

其实我个人理解，手机实现的立体声，与传统意义上的立体声实现的途径估计应该不同，手机当中可能更倾向于在电路中对声频信号进行处理，达到一种虚拟的立体声环绕效果.
