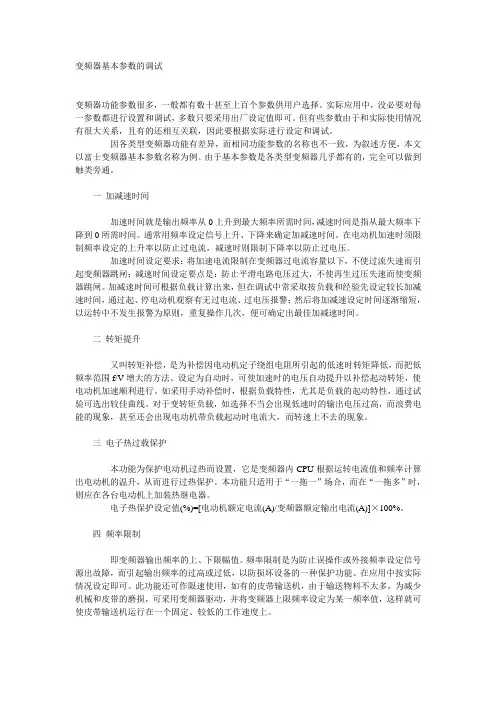

行设定。如在调试中当频率设定信号为0%时，变频器输出频率不为0Hz，而为xHz，则此时将偏置频率设定为负的xHz即可使变频器输出频率为0Hz。
六频率设定信号增益
此功能仅在用外部模拟信号设定频率时才有效。它是用来弥补外部设定信号电压与变频器内电压(+10v)的不一致问题；同时方便模拟设定信号电压的选择，设定时，当模拟输入信号为最大时(如10v、5v或20mA)，求出可输出f/V图形的频率百分数并以此为参数进行设定即可；如外部设定信号为0～5v时，若变频器输出频率为0～50Hz，则将增益信号设定为200%即可。
七转矩限制
可分为驱动转矩限制和制动转矩限制两种。它是根据变频器输出电压和电流值，经CPU进行转矩计算，其可对加减速和恒速运行时的冲击负载恢复特性有显著改善。转矩限制功能可实现自动加速和减速控制。假设加减速时间小于负载惯量时间时，也能保证电动机按照转矩设定值自动加速和减速。
驱动转矩功能提供了强大的起动转矩，在稳态运转时，转矩功能将控制电动机转差，而将电动机转矩限制在最大设定值内，当负载转矩突然增大时，甚至在加速时间设定过短时，也不会引起变频器跳闸。在加速时间设定过短时，电动机转矩也不会超过最大设定值。驱动转矩大对起动有利，以设置为80～100%较妥。
制动转矩设定数值越小，其制动力越大，适合急加减速的场合，如制动转矩设定数值设置过大会出现过压报警现象。如制动转矩设定为0%，可使加到主电容器的再生总量接近于0，从而使电动机在减速时，不使用制动电阻也能减速至停转而不会跳闸。但在有的负载上，如制动转矩设定为0%时，减速时会出现短暂空转现象，造成变频器反复起动，电流大幅度波动，严重时会使变频器跳闸，应引起注意。
八加减速模式选择
又叫加减速曲线选择。一般变频器有线性、非线性和S三种曲线，通常大多选择线性曲线；非线性曲线适用于变转矩负载，如风机等；S曲线适用于恒转矩负载，其加减速变化较为缓慢。设定时可根据负载转矩特性，选择相应曲线，但也有例外，笔者在调试一台锅炉引风机的变频器时，先将加减速曲线选择非线性曲线，一起动运转变频器就跳闸，调整改变许多参数无效果，后改为S曲线后就正常了。究其原因是：起动前引风机由于烟道烟气流动而自行转动，且反转而成为负向负载，这样选取了S曲线，使刚起动时的频率上升速度较慢，从而避免了变频器跳闸的发生，当然这是针对没有起动直流制动功能的变频器所采用的方法。
九转矩矢量控制
矢量控制是基于理论上认为：异步电动机与直流电动机具有相同的转矩产生机理。矢量控制方式就是将定子电流分解成规定的磁场电流和转矩电流，分别进行控制，同时将两者合成后的定子电流输出给电动机。因此，从原理上可得到与直流电动机相同的控制性能。采用转矩矢量控制功能，电动机在各种运行条件下都能输出最大转矩，尤其是电动机在低速运行区域。
西门子G120D变频器调试 1.软件要求 要求电脑安装STEP7V5.5+SP2，STARTERV4.3以上版本。 下文中实例中各设备型号： CPU:6ES7 315-2FJ14-0AB0 G120D控制单元：6SL3 544-0FB20-1FA0 总线为Profinet,G120D通过总线控制。 2.调试步骤 2.1打开STEP7，根据硬件配置好CPU及G120D，如下图示： 编译保存通过后，选中“Ethernet(1) PROFINET-IO-System”点击菜单栏PLC-Ethernet-分配设备名称，如下图示：
进入分配设备名称界面，如下图示： 在弹出的分配设备名称界面中，在“设备名称”选项栏里面选择你需要分配名称的G120D，在可用的“设备区域”里面查找MAC地址（MAC 地址需要从现场安装的G120D的控制单元上获得），找到以后，点击“分配名称”按钮，完成STEP7中的设置。关闭硬件配置窗口，进入STEP7主画面，选择需要设置参数的G120D，双击“Commissioning”，如下图示:
此时系统自动打开STARTER软件，如下图示： 进入STARTER主界面后，点击“Target system”菜单，选择“Select target devices”选项，如下图示:
进入选择需要连接的G120D的选择窗口，如下图示： 在弹出的画面中选择需要连接的目标G120D后点击“OK”按钮退出该窗口（提示：由于连接多个目标后系统会变得很慢，建议一次同时最多连接3-4个目标）。如下图示：
在主界面左侧G120D列表中电机目标G120D，双击“Configure drive unit”菜单，进入设置功率单元型号窗口，根据实际所用控制单元选择对应的型号，选择完型号后，点击“Next”按钮，在弹出的窗口中点击“Finish”按钮，完成功率单元型号设定。如下图示：
变频器综合实验箱操作简介 三菱变频器D700型 参数设置基本步骤
变频器综合实验箱基本功能介绍 PLC 触摸屏模块变频器模块及变频器控制对象 特殊功能模块操作面板以及功能模块
变频器模块控制开关排列及操作方法简介 实验箱 总电源开关变频器调速及正反转控制开关。 注意：此开关是三位开关，在中间位是停止，向上是手动控制，向下可由PLC自动控制。 变频器操作面板
单位显示：LED 显示该单位时灯亮，两灯都不亮时显示的是电压值 变频器设置的基本步骤 LED 显示：显示频率，参数编号等 RUN ：有运行信号时亮灯 或闪烁 MON ：监视模式时亮灯PRM ：参数设定模式时 亮灯 PU ：PU 模式时灯亮EXT ：外部运行模式 时灯亮 NET ：网络运行模式 时灯亮 M 旋钮：用于变更频率的设定值、参数的设定值 MODE ：用于切换各种设定模式，与【SET 】配合可设定变频器参数 RUN ：在PU 模式下可启动变频器 SET ：运行时可在Hz 、A 、V 间顺序切换 PU/EXT ：用于切换PU 与外部运行模式。PU ：面板运行模式。EXT ：外部运行模式 注：以上均为简单说明，详细请看说明书 STOP/RESET:停止运行指令 变频器操作面板介绍
开机检查步骤： 首先检查控制开关，让其均处于中间位。 然后打开电源。此时操作面板的这些灯会亮。若ＰＵ灯不亮，请按【ＰＵ／ＥＸＴ】 若仍是不亮就要进入参数设置使Ｐｒ.79=1 详细方法， 见后续设 置步骤
参数设置方法： 开始参数设置前先检查PU 灯是否亮，若亮可以进行如下操作。若PU 灯不亮而前述方法无效，则就需要将“参数Pr.79”设为 1 具体操作步骤如下。 以“参数全部清除ALLC=1”为例再次演示参数设置的步骤。 全部参数设置完毕后按【MODE 】退出，详见如下步骤。接通电源后，面板应有如下显示进入参数设置模式后，先旋转旋钮，选择P .79，按【SET 】一次出现2，再转动旋钮，选择1，按【SET 】一次，1和P .79闪烁，3秒内再次按【SET 】确定。然后再次按【SET 】进入参数选择，液晶显示P .125。 重复上述步骤，先旋转旋钮， 选择ALLC ，按【SET 】一次出现0，再转动旋钮，选择1，按【SET 】一次， 1 和ALLC 闪烁， 3 秒内再次按【SET 】确定。然后再次按【SET 】进入参数选择，液晶显示ER.CL 。 1.按【MODE 】，出现P .0或其它参数 2.旋转旋钮，参数出现变化当设置完所有给出的参数后，要退出参数设置，进入监控状态。按【MODE 】一次，显示屏显示E －－－表示参数设置正确；然后再按一次【MODE 】退出参数设置，一般显示0.00Hz 。设置完成，变频器可以运行。如出现别的字符可能是变频器报错，需消除报错原因后才能运行。
PowerFlex 753变频器调试步骤 威钢原料及烧结变频器控制接口如下（所有模拟量和数字量都是用I/O选件模块Port 04，而不是变频器主控板I/O）： 速度给定： AI 1 频率输出：AO 1 变频器运行命令：DI 1 切换到远程：DI 2 MOP UP: DI 3(接操作箱频率上升按钮) MOP DOWN：DI 4（接操作箱频率下降按钮） 变频器备妥输出：RO 0 变频器运行输出：RO 1 变频器调试要点如下： 1.在变频器上电前完成模拟量输入信号选择跳线，变频器出厂缺省为电压输入
2.变频器上电，修改参数访问级别。首先选中变频器，按键，然后按 键，选择Ports,选择“00 PowerFlex 753”,按ESC键，退到主界面。设置P301=1 快速访问方法 按PAR#键，输入访问的参数号，如301 3.完成变频器Start-up向导 按键，然后按键，选中Start-up菜单，进入启动向导。启动向导结构如下: 选择”Begin Start Up”,按确认键进入。 面板提示“Start-Up consists of several steps to configure the drive.Press Enter”, 按“Enter”键确认。 面板提示 “Geneal Startup” “Appl Specific“ 选择“Geneal Startup”，按“Enter“键确认 面板显示： “Motor Control” “Motor Data” “Feedback”
“Limits” “Ref Ramp Stop“ “I/O” 顺序选择以上菜单进入 选择”Motor Control”菜单， 面板显示”This section select the type of Motor Control the drive will use.Press Enter”,按“Enter”键确认 面板显示： “Please Select: Sensorless Vect V/Hz Flux Vector” 对于原料变频器，选择“Sensorless Vect”，对于烧结机一台变频器带两台电机应用，选择“V/Hz” “Motor Control”设置完成后，选择“Motor Data”,按“Enter”确认 变频器面板显示 “Edit Motor NP Volts” “ 400 VAC” 按”Enter”确认
通用变频器调试步骤和参数设置快速调试 当选择P0010=1（快速调试）时，P0003（用户访问级）用来选择要访问的参数。这一参数也可以用来选择由用户定义的进行快速调试的参数表。在快速调试的所有步骤都已完成以后，应设定P3900=1，以便进行必要的电动机数据的计算，并将其它所有的参数（不包括P0010=1）恢复到它们的缺省设置值。
一、快速调试步骤和参数设置
二、功能调试 1、开关量输入功能 2、开关量输出功能 可以将变频器当前的状态以开关量的形式用继电器输出，通过输出继电器的状态来监控变频器的内部状 的每一位更改。 3、模拟量输入功能
1电压信号2～10V作为频率给定，需要设置: 以模拟量通道2电流信号4~20mA作为频率给定，需要设置： 注意：对于电流输入，必须将相应通道的拨码开关拨至ON的位置。 4、模拟量输出功能 MM440变频器有两路模拟量输出，相关参数以in000和in001区分，出厂值为0～20mA输出，可以标定为4～20mA输出（P0778＝4），如果需要电压信号可以在相应端子并联一支500Ω电阻。需要输出的物理量可以 5、加减速时间 加速、减速时间也称作斜坡时间，分别指电机从静止状态加速到最高频率所需要的时间，和从最高频率
设置过小可能导致变频器过电流。P1121设置过小可能导致变频器过电压。 6、频率限制 多段速功能，也称作固定频率，就是设置参数P1000=3的条件下，用开关量端子选择固定频率的组合，实现电机多段速度运行。可通过如下三种方法实现： 1）直接选择（P0701～ P0706 = 15） 在这种操作方式下，数字量输入既选择固定频率（见上表），又具备起动功能。 3）二进制编码选择+ON命令（P0701～P0704 = 17）

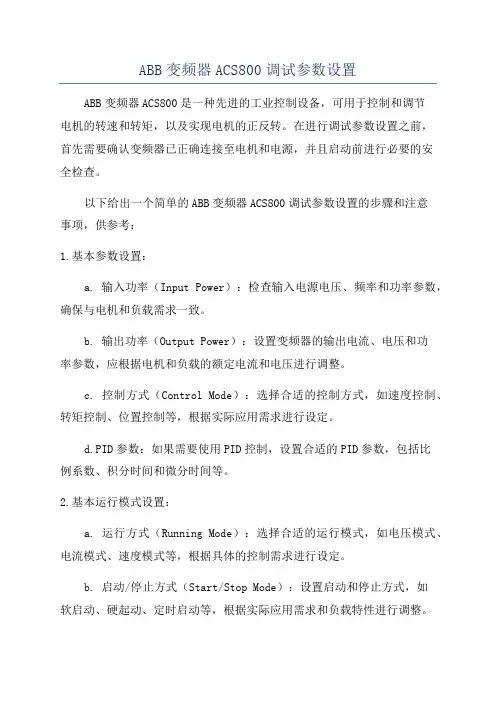

一、变频器的简单本地启动 1. 首先确定空开闭合，接触器得电； 2．按LOC/REM使变频器为本地控制模式 3. 按FAR进入控制盘的参数设置模式 用双箭头键选到99参数组，然后用单箭头键选择04，ENTER进入 99.04 电机传动模式(DTC) DTC变频器设定值为转速(多数情况下用这种模式) SCALA 变频器的设定值为频率 选择好模式后按ENTER确认（取消按ACT返回） 4. 按ACT回到当前状态 5. 按REF，选择上下调节键，输入指定的参数后，按ENTER确认 6. 按启动键，变频器启动 至此，完成了一个变频器简单的本地运行过程 如果需要将已显示的实际信号替换显示成其他的实际信号，可以按以下步骤进行操作： 1. 按ACT进入实际信号显示模式； 2. 选择需要改变的参数行，按ENTER进入； 3. 按单双箭头键，选择要显示的参数或改变参数组； （常用的几个显示信号： 01.02 电机的实际转速SPEED 01.03 传动输出频率的实际值FREQ 03.20 变频器最后一次故障的代码LAST FLT） 4. 按ENTER确认并返回实际信号显示模式；（取消直接按ACT） 二、上传和下载 如何将已经设置好电机需要上传到CDP-312操作面板上: 1. 激活可选设备的通讯 确认98.02 COMM.MODULE LINK设定为FIELDBUS 98.07 COMM PROFILE 设定为ABB DRIVES 2. 按LOC/REM切换到L本地控制状态； 3. 按FUNC进入功能模式； 4. 按单双箭头键进入UPLOAD功能,按ENTER执行上传，完成后自动切换到当前信号显示模式；、 5. 如果要将控制盘从一个传动单元移开前，确认控制盘处于远程控制模式状态（可以按LOC/REM进行改变） 如何将数据从控制盘下载到传动单元： 1. 将存有上传数据的控制盘连接到传动设备； 2. 确认处于本地控制模式（可以按LOC/REM选择）； 3. 按FUNC 进入功能模式； 4. 进入DOWNLOAD 下载功能，按ENTER执行下载。 三、PLC与变频器PROFIBUS-DP通讯 为了实现变频器与PLC之间的通讯，首先确定通讯模板已安上，然后把DP网线安装好。此时需要在本地模式下（按LOC/REM 选择）设定和确认以下参数：（按FAR进入参数选择模式，用单双箭头选择，ENTER键进入参数或参数组的设定） 1、98.02 COMM.MODULE LINK 选择FIELDBUS这一个值，表示RPBA-01通讯摸板被激活； 98.07 COMM PROFILE 选择值为ABB DRIVES，作用是选择传动单元的通讯协议； 2、10.01 EXT1 STRT/STP/DIR选择值为COMM.CW 定义外部控制地，用于启动、停机、转向的命令的连接和信号源; 3、10.02 同10.01;

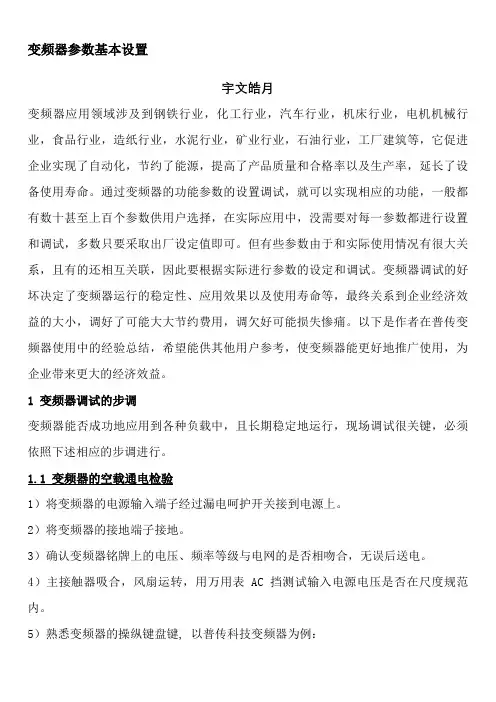

变频器参数基本设置 变频器应用领域涉及到钢铁行业，化工行业，汽车行业，机床行业，电机机械行业，食品行业，造纸行业，水泥行业，矿业行业，石油行业，工厂建筑等，它促进企业实现了自动化，节约了能源，提高了产品质量和合格率以及生产率，延长了设备使用寿命。通过变频器的功能参数的设置调试，就可以实现相应的功能，一般都有数十甚至上百个参数供用户选择，在实际应用中，没必要对每一参数都进行设置和调试，多数只要采用出厂设定值即可。但有些参数由于和实际使用情况有很大关系，且有的还相互关联，因此要根据实际进行参数的设定和调试。变频器调试的好坏决定了变频器运行的稳定性、应用效果以及使用寿命等，最终关系到企业经济效益的大小，调好了可能大大节约费用，调不好可能损失惨重。以下是作者在普传变频器使用中的经验总结，希望能供其他用户参考，使变频器能更好地推广使用，为企业带来更大的经济效益。 1 变频器调试的步骤 变频器能否成功地应用到各种负载中，且长期稳定地运行，现场调试很关键，必须按照下述相应的步骤进行。 1.1 变频器的空载通电检验 1）将变频器的电源输入端子经过漏电保护开关接到电源上。 2）将变频器的接地端子接地。 3）确认变频器铭牌上的电压、频率等级与电网的是否相吻合，无误后送电。 4）主接触器吸合，风扇运转，用万用表AC 挡测试输入电源电压是否在标准规范内。5）熟悉变频器的操作键盘键, 以普传科技变频器为例： FWD为正向运行键，令驱动器正向运行； REV为反向运行键,令驱动器反向运行； ESC/DISPL为退出/显示键，退出功能项的数据更改，故障状态退出，退出子菜单或由
功能项菜单进入状态显示菜单； STOP/RESET 为停止复位键，令驱动器停止运行，异常复位，故障确认； PRG为参数设定/移位键； SET 为参数设定键，数值修改完毕保存，监视状态下改变监视对象； ▲▼为参数变更/加减键，设定值及参数变更使用，监视状态下改变给定频率； JOG为寸动运行键，按下寸动运行，松开停止运行，不同变频器操作键的定义基本相同。6）变频器运行到50 Hz，测试变频器U V W三相输出电压是否平衡。 7）断电完全没显示后，接上电机线。 1.2 变频器带电机空载运行 1）设置电机的基本额定参数，要综合考虑变频器的工作电流。 2）设定变频器的最大输出频率、基频、设置转矩特性。v/f类型的选择包括最高频率、基本频率和转矩类型等项目。最高频率是变频器—电动机系统可以运行的最高频率，由于变频器自身的最高频率可能较高，当电动机容许的最高频率低于变频器的最高频率时，应按电动机及其负载的要求进行设定。基本频率是变频器对电动机进行恒功率控制和恒转矩控制的分界线，应按电动机的额定电压进行设定。转矩类型指负载是恒转矩负载还是变转矩负载。用户根据变频器使用说明书中的v/f类型图和负载特点，选择其中的一种类型。通用变频器均备有多条v/f曲线供用户选择，用户在使用时应根据负载的性质选择合适的v/f 曲线。为了改善变频器启动时的低速性能，使电机输出的转矩能满足生产负载启动的要求，要调整启动转矩。在异步电机变频调速系统中，转矩的控制较复杂。在低频段，由于电阻、漏电抗的影响不容忽略，若仍保持v/f为常数，则磁通将减小，进而减小了电机的输出转矩。为此，在低频段要对电压进行适当补偿以提升转矩。一般变频器均由用户进行人工设定补偿。普传变频器则为用户提供两种选择，即42种v/f提升方式，自动转矩提升。
西威变频器调试资料 一.变频器线路说明 1.同步变频器选型方法 2.与常见微机板匹配注意事项(蓝光、新时达、中秀、奔克、里霸) 3.与常用曳引机匹配注意事项（蓝光、欣达、孚信、阿尔法、蒙特纳利、威特） 4.端子与接线说明 二.外部部件说明与选配 1.制动电阻选型 2.滤波器选型 3.编码器与分频卡 海德汉 hipeface 内密控 4.旋转变压器与RES卡 三.操作说明 1.面板操作说明 2.参数修改步骤 3.参数保存方法 4.参数初始化方法 四.参数设置表及简要说明 五.变频器自学习调试 1.电流自学习 2.无齿定位自学习 六.速度曲线与时序的说明 七.舒适感调试说明 1.PI调节
2.预转矩调试 八.常见显示错误与处理方法 1.报警清除方法 2.软件报错的说明 3.硬件故障处理方法 九.与新增、改变内容对照表 十.附录1 版本说明 十一.反馈表 一.变频器线路说明 1.同步变频器选型方法 当永磁同步无齿曳引机选配变频器型号时，除了要符合曳引机的铭牌参数外，一般还需要满足I b>,的电流公式。I b:变频器的额定电流。I j：曳引机的额定电流。 2.与常见微机板匹配注意事项(蓝光、新时达、中秀、奔克、里霸)（未完善） 因西威变频器软件系统比较强大，启动时比一般变频器要慢。在电梯系统上电后，变频器正常信号给的比较慢，新时达微机板等会不断的断合变频器电源，从而无法正常
运行运行。具体处理方法：将变频4060号参数置1（反），微机板中Drive OK输入端设为常闭有效。 3.与常用曳引机匹配注意事项（蓝光、欣达、孚信、阿尔法、蒙特纳利、威特） （未完善） 进口曳引机参数不详,，具体参数要向曳引机销售方咨询。 4.端子与接线说明(详细参见说明书P50) a、主线路注意事项 制动电阻应接在BR1和C之间，不能接在C和D或者D和BR1之间，如 果接错会损坏变频器 主线路端子在接线时要拧紧，不然会影响变频器和电机性能，容易产生故 障 b、控制线路注意事项 采用变频器内部24V时，需要将变频器18、19端子接入回路。 在使用41、42端子时，需要与46形成回路详细参见说明P43页电位说明 当曳引机在安装与设计相反时，如果要调换方向需要将13，14调换的同时， 微机板上A+与A-、B+与B-也要调换。 c、接线端子定义可以参考下面几个图
