HCNA-RS笔记安全基础 2014年4月12日 9:27 一，防火墙产品基础 防火墙在网络环境中的位置，一般部署在内网和外网隔离的位置，主要防止外部网络对内部网络的非法访问和攻击行为的防护，通过软件的访问策略来实现。 1。防火墙的三种类型： 包过滤防火墙——只检查数据包上的IP地址信息，根据设置好的访问规则来进行过滤。 代理型防火墙——具备代理服务器功能，可以对应用层协议（如http、ftp、smtp）进行过滤和控制，并记录日志。 状态检测型防火墙——检查每条会话连接的状态，是否与会话列表匹配，否则进行控制管理。 2.防火墙的安全区域概念 华为防火墙出厂默认有5个区域：Local区域、Trust区域、Untrust区域、DMZ区域、Vzone区域 安全区域的优先级（安全级别）：优先级值越大安全级别越高，不同区域的安全级别值不能相同。 防火墙的访问规则和策略（如ACL）不是应用在端口上，而是在区域间之间，通过区域的优先级值来表示inbound或outbound的方向。 安全级别高的区域向级别低的区域访问是出站方向 安全级别低的区域向级别高的区域访问是入站方向 防火墙的同一安全区域内的端口之间访问不需要安全策略检查，不同安全区域的端口之间进行访问，需要有安全策略的检查和控制管理。 3.防火墙的工作模式 路由模式——相当于路由器的位置个功能，放在网络中是以三层设备的角色，接口都必须配置IP地址。 透明模式——在原有的网段中放置防火墙进行过滤工作，但是不改变原有的网段配置，防火墙仅作为一个二层设备连接，相当于一个二层交换机，接口不能配置IP地址。 混合模式——有两个防火墙，主要为了实现备份和冗余，一个是路由模式，一个是透明模式，不推荐。 二，防火墙的基本功能-ACL应用 ACL——访问控制列表 主要功能：1.可以对网络进行分类或者IP范围的制定。 2.可以进行数据包过滤，同时也可以应用到过滤路由信息。 实现在路由器上基于端口应用ACL，进行基本的包过滤功能。 ACL的动作：Permit允许和Deny拒绝 ACL通过匹配预先指定的规则，进行相关的动作，实现过滤数据包的功能。 基于端口上应用ACL进行过滤： ACL应用到路由器的端口上，需要指定数据的方向，出站还是入站方向。 inbound表示接口收到的数据进行过滤 outbound表示接口发出的数据进行过滤
目录 第一章VRP操作基础1VRP基础 (2) 4、命令行基础(2) (3) 5、VRP文件系统基础 (4) 6、VRP系统管理(1) (5) 7、VRP系统管理(2) (6) 第二章静态路由8、IP路由原理、静态路由基本配置 (6) 第三章RIP (7) 第四章OSPF (8) 20、OSPF基本原理及基本配置 (8) 第七章訪问控制列表 (9) 第八章网络地址转换 (13) 第一十一章交换基础、VLAN (14) 第一十三章VLAN间路由、VRRP (15) 第一十四章交换机port技术63链路聚合(手工模式) (16) 华为HCNA教程（笔记） 第一章VRP操作基础 1VRP基础 MiniUsb串口连接交换机得方法 2eNSP入门 3命令行基础(1) eNSP中路由开启后（记住port）－－－第三方软件连接该路由方法：telnet 127、0、0、1 port 用户视图（文件）—–系统视图（系统sys）——接口视图（接口interface GigabitEthernet 0/0/0）——协议视图（路由）
display hotkey 显示功能键 display clock 显示时间 clock timezone CST add 8 设置时区（先设时区再设时间） clock datetime 设置时间 header login information # 内容 登录前信息 header shell information 登录后信息（格式同上）Ctrl+] 能够退出查瞧该信息 用户权限15 命令权限3 为console口配置password： user-interface console 0 。进入到相应口 authentication-mode password ；认证模式为passwork set authentication password cipher huawei ;设置password（路由器不须要） 为vty（telnet）设置password user-interface vty 0 4 其她同上 user privilege level 3；用户命令等级3（管理员）PS：console不用 dis history-command；显示历史命令 为接口配置2个IP地址（限路由） system-view [Huawei]interface gigabitethernet 0/0/0 [Huawei-GigabitEthernet0/0/0]ip address 10、0、12、1 255、255、255、0 [Huawei-GigabitEthernet0/0/0]interface loopback 0 。环回接口（逻辑接口）[Huawei-LoopBack0]ip address 1、1、1、1 32 管理网口配置： 注意：华为交换机有单独得管理网口，不占用机器配置表中得网口 interface MEth0/0/1 //标识有ETH得单独得RJ45网口 ip address 192、168、5、250 24 //设置管理网口得ip地址与掩码 汇聚交换机管理IP配置网关vlanif已在核心交换机内 在汇聚交换机中新加与核心交换机中同样vlanif 。并分配IP（网段同网关）
一．企业网络架构 1、区别： 2、大型企业网络设计的基本思想： 首先考虑企业业务特点，保证网络性能满足业务需求；除此之外还要考虑网络的可用性、稳定性、可扩展性、安全性和可管理性。 二．传输介质简介 1、作用： 不同传输介质的特性直接影响到通信的诸多方面，例如线路编码方式、传输速度、传输距离等等。 2、同轴电缆（少应用）： 备注：10-BASE-2表示——传输速率10MbpS-基带传输-传输距离大约为200米；除此之外T代表双绞线，TX表示4线传输，一对发送另外一对接收，传输介质为5类及5类以上非屏蔽双绞线。 3、双绞线： STP）与非屏蔽双绞线（Unshielded Twisted Pair，STP）。屏蔽双绞线在双绞线与绝缘封套之间有一个金属屏蔽层，可以屏蔽电磁干扰。但是屏蔽双绞线应用条件苛刻，（除非有完善的底线系统）一般是UTP应用较多。 （2）不同类型的双绞线支持的传输速率一般不同，3类支持十兆、5类支持百兆、超5类支持千兆，迄今为止3、4类已经在市面上不常见（有也只是假5类）。除此之外还有6类及更高版本。 （3）双绞线利用RJ-45水晶头来链接设备。一般相同设备同级接口为反线，不同设备或不同级别的接口一般为正线。千兆网卡可以自动识别正反线。 a.正线即直通线（标准568B）：两段线序相同（左至右）——白橙、橙、白绿、蓝、白蓝、
绿、白棕、棕 b.反线即交叉线（标准568A）：一段为正线线序，一端为（左至右）——白绿、绿、白橙、蓝，白蓝、橙、白棕、棕。 4、光纤： 备注：光纤支持的传输速率包括10Mbps，100Mbps，1Gbps，10Gbps，甚至更高。根据光纤传输光信号模式的不同，光纤又可分为单模光纤和多模光纤。单模光纤只能传输一种模式的光，不存在模间色散，因此适用于长距离高速传输。多模光纤允许不同模式的光在一根光纤上传输，由于模间色散较大而导致信号脉冲展宽严重，因此多模光纤主要用于局域网中的短距离传输。 5、串口电缆： 上使用。 三．双工模式 1、分类： 分为单工、半双工与全双工。（收音机、对讲机与电话网络） 2、冲突域： 冲突域是一个通过共享物理介质进行双向传输的所有节点的集合。当同一冲突域中的主机同时发送数据时，数据到达目的地之前可能会发生冲突。 3、CSMA/CD（采用载波侦听多路访问的冲突检测技术）： （1）作用： 半双工模式下，共享物理介质的通信双方必须采用CSMA/CD机制来避 免冲突。 （2）工作原理： 先听后发，边发边听，冲突停发，随机延迟后重发。 四．以太网帧结构 1、网络通信协议： （1）局域网：IEEE 802、以太网
h c n a笔记(数通方向)
目录 第一章VRP操作基础 1VRP基础 (2) 4.命令行基础(2) (3) 5.VRP文件系统基础 (4) 6.VRP系统管理(1) (5) 7.VRP系统管理(2) (6) 第二章静态路由 8.IP路由原理、静态路由基本配置 (6) 第三章RIP (7) 第四章OSPF (8) 20.OSPF基本原理及基本配置 (8) 第七章訪问控制列表 (9) 第八章网络地址转换 (13) 第一十一章交换基础、VLAN (14) 第一十三章VLAN间路由、VRRP (15) 第一十四章交换机port技术 63链路聚合(手工模式) (16) 华为HCNA教程（笔记） 第一章VRP操作基础
1VRP基础 MiniUsb串口连接交换机的方法 2eNSP入门 3命令行基础(1) eNSP中路由开启后（记住port）－－－第三方软件连接该路由方法：telnet 127.0.0.1 port 用户视图（文件）—–系统视图（系统sys）——接口视图（接口 interface GigabitEthernet 0/0/0）——协议视图（路由） display hotkey 显示功能键 display clock 显示时间 clock timezone CST add 8 设置时区（先设时区再设时间） clock datetime 设置时间 header login information # 内容 登录前信息 header shell information 登录后信息（格式同上）Ctrl+] 能够退出查看该信息 用户权限15 命令权限3 为console口配置password： user-interface console 0 。进入到相应口 authentication-mode password ；认证模式为passwork
HCNA笔记 华为路由器清空配置步骤：

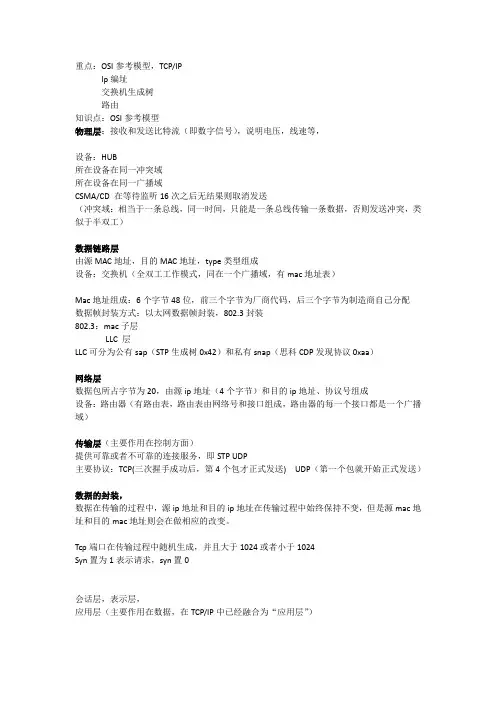

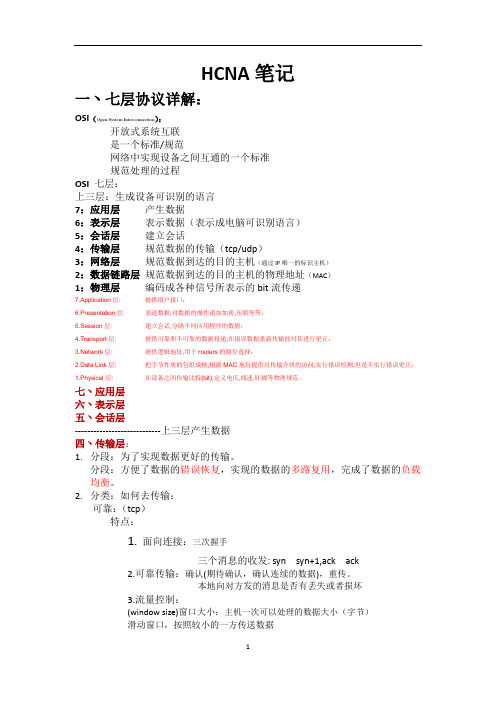

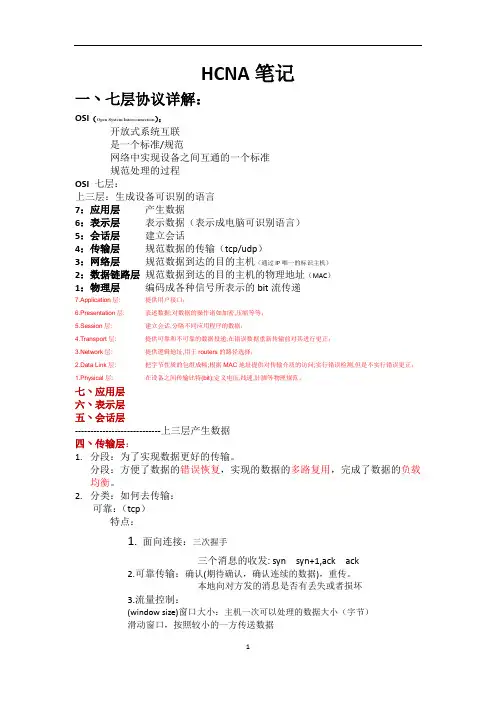

重点：OSI参考模型，TCP/IP Ip编址 交换机生成树 路由 知识点：OSI参考模型 物理层：接收和发送比特流（即数字信号），说明电压，线速等， 设备：HUB 所在设备在同一冲突域 所在设备在同一广播域 CSMA/CD 在等待监听16次之后无结果则取消发送 （冲突域：相当于一条总线，同一时间，只能是一条总线传输一条数据，否则发送冲突，类似于半双工） 数据链路层 由源MAC地址，目的MAC地址，type类型组成 设备：交换机（全双工工作模式，同在一个广播域，有mac地址表） Mac地址组成：6个字节48位，前三个字节为厂商代码，后三个字节为制造商自己分配 数据帧封装方式：以太网数据帧封装，802.3封装 802.3：mac子层 LLC 层 LLC可分为公有sap（STP生成树0x42）和私有snap（思科CDP发现协议0xaa） 网络层 数据包所占字节为20，由源ip地址（4个字节）和目的ip地址、协议号组成 设备：路由器（有路由表，路由表由网络号和接口组成，路由器的每一个接口都是一个广播域） 传输层（主要作用在控制方面） 提供可靠或者不可靠的连接服务，即STP UDP 主要协议：TCP(三次握手成功后，第4个包才正式发送) UDP（第一个包就开始正式发送） 数据的封装， 数据在传输的过程中，源ip地址和目的ip地址在传输过程中始终保持不变，但是源mac地址和目的mac地址则会在做相应的改变。 Tcp端口在传输过程中随机生成，并且大于1024或者小于1024 Syn置为1表示请求，syn置0 会话层，表示层， 应用层（主要作用在数据，在TCP/IP中已经融合为“应用层”）

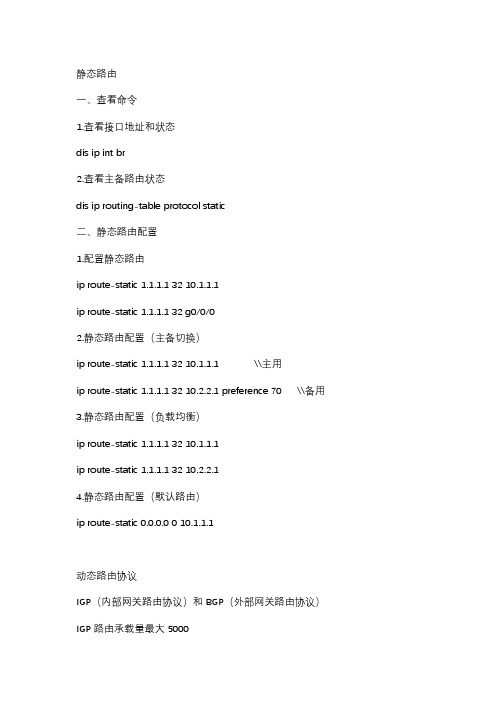

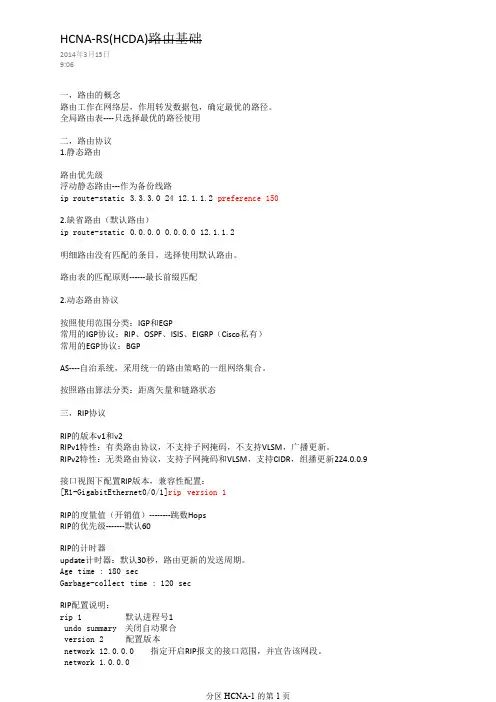

静态路由 一、查看命令 1.查看接口地址和状态 dis ip int br 2.查看主备路由状态 dis ip routing-table protocol static 二、静态路由配置 1.配置静态路由 ip route-static 1.1.1.1 32 10.1.1.1 ip route-static 1.1.1.1 32 g0/0/0 2.静态路由配置（主备切换） ip route-static 1.1.1.1 32 10.1.1.1 \\主用 ip route-static 1.1.1.1 32 10.2.2.1 preference 70 \\备用3.静态路由配置（负载均衡） ip route-static 1.1.1.1 32 10.1.1.1 ip route-static 1.1.1.1 32 10.2.2.1 4.静态路由配置（默认路由） ip route-static 0.0.0.0 0 10.1.1.1 动态路由协议 IGP（内部网关路由协议）和BGP（外部网关路由协议）IGP路由承载量最大5000
BGP路由承载量最大510000 IGP：距离矢量路由协议和链路状态路由协议 二、动态路由（RIP） RIP是距离矢量路由协议（DV） 1.配置RIP RIP （默认RIP的进程号为1） version 2 (默认版本为1) network 1.0.0.0 (主类方式宣告) import-route direct （把直连路由导入到RIP） preference 90 (更改RIP的默认管理距离) 2.宣告 宣告在本设备上进行匹配对应的接口，然后在接口上发送路由和产生此接口对应的网段 1）发送路由 2）传输此接口的路由 3.RIP路由汇总 int g0/0/0 rip summary-address 172.30.1.0 255.255.255.0 查看命令 display rip （RIP的进程号、版本等）
