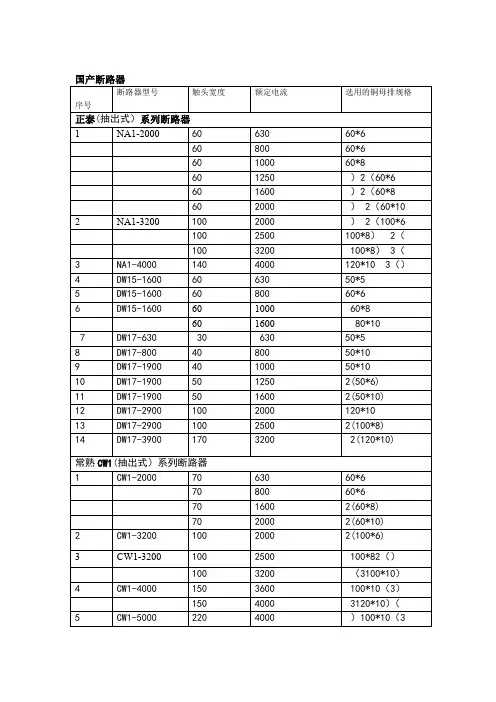

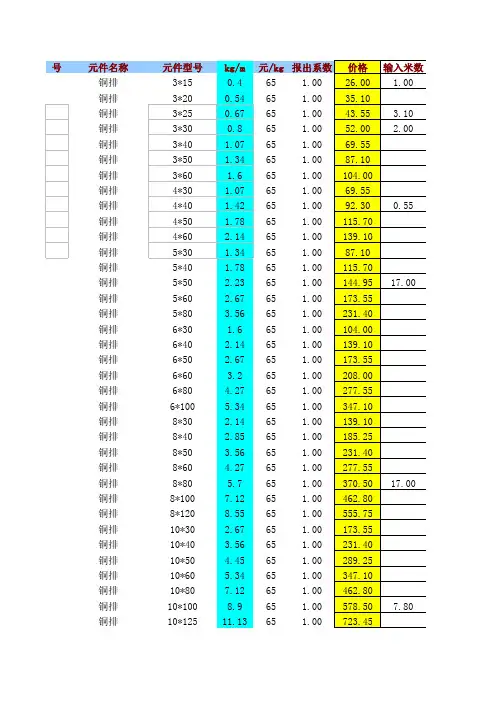

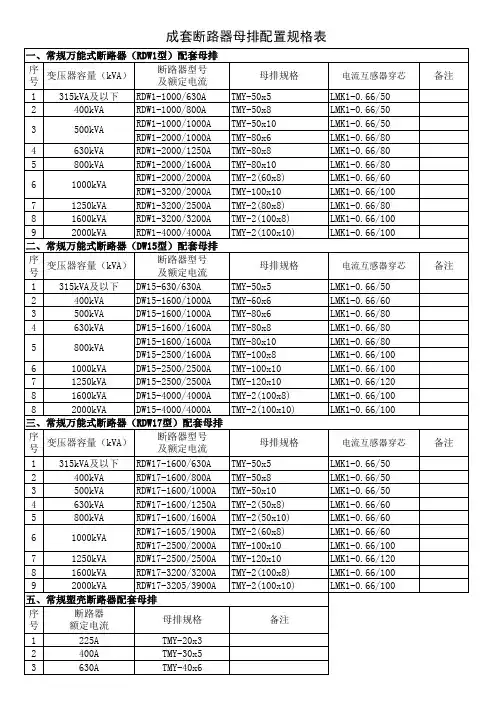

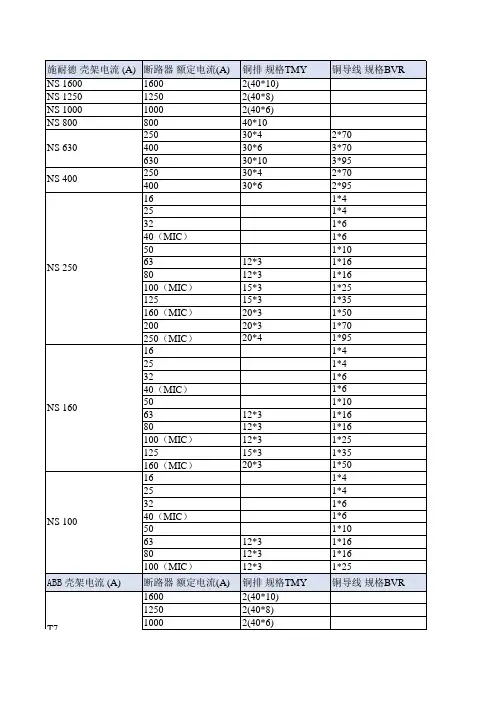

塑壳断路器铜牌选用参照表
各国铜牌号及标准对照表 中国德国欧洲国际标准GB DIN EN ISO TU2OF-Cu 2.0040Cu-OFE CW009A Cu-OF -SE-Cu 2.0070Cu-HCP CW021A- -SE-Cu 2.0070Cu-PHC CW020A- T2E-Cu58 2.0065Cu-ETP CW004A Cu-ETP TP2SF-Cu 2.0090Cu-DHP CW024A Cu-DHP -SF-Cu 2.0090Cu-DHP CW024A Cu-DHP -SF-Cu 2.0090Cu-DHP CW024A Cu-DLP TP1SW-Cu 2.0076Cu-DLP CW023A Cu-DLP H96CuZn5 2.0220CuZn5CE500L CuZn5 H90CuZn10 2.0230CuZn10CW501L CuZn10 H85CuZn15 2.0240CuZn15CW502L CuZn15 H80CuZn20 2.0250CuZn20CW503L CuZn20 H70CuZn30 2.0265CuZn30CW505L CuZn30 H68CuZn33 2.0280CuZn33CW506L CuZn35 H65CuZn36 2.0335CuZn36CW507L CuZn35 H63CuZn37 2.0321CuZn37CW508L CuZn37 CuZn36Pb1.5 2.0331CuZn35Pb1CW600N CuZn35Pb1 HPb63- 3 HPb63- CuZn36Pb1.5 2.0331CuZn35Pb2CW601N CuZn34Pb2 3 H62CuZn40 2.0360CuZn40CW509N CuZn40 H60CuZn38Pb1.5 2.0371CuZn38Pb2CW608N CuZn37Pb2
塑壳断路器的选用 2006-6-23 姚军 这篇文章被阅读了< 38 >次 摘要：结合塑壳断路器MCCB的常用电气参数，提出了各种MCCB的正确选用方法，指出了各电气参数之间的内在联系。 关键词:塑壳断路器选择使用 1.引言 塑料外壳式断路器以下简称MCCB，作为低压配电系统和电动机保护回路中的过载、短路保护电器，是应用极广的产品。随着现代科技水平的不断发展，新技术、新工艺、新材料不断出现，断路器的生产工艺及各种材质不断改进，使断路器的性能有了很大的提高，除国际知名品牌，如ABB、施耐德外，国内一些企业也不甘落后，自行开发、研制或引进国外先进技术，并加以消化、吸收，也向市场推出了成熟了的产品如常熟开关厂的CMl、XX 低压开关厂TM30等。这类产品具有零飞弧、高分断、大容量、进出线方向可以互换、智能型、四极、内部附件结构模块化、安装积木化、体积小型化等特点。实现了MCCB所需的选择性保护功能和多种辅助功能，并带有通信接口，使低压配电系统实现自动化和组网成为可能；降低了低压成套配电装置的动、热稳定性的要求；缩小了成套配电装置的体积；大大地提高了供配电系统和设备运行的可靠性。 然而，目前在一些电气设计方案中，对MCCB的正确合理选用并不尽人意，往往忽略了所选厂家的MCCB规格、型号、附件等其它电气参数，特别是对一些新型MCCB的电气参数理解不透，标注不全、应用类别、使用场合及用途等考虑不周。选用了不合适的MCCB，导致成套厂订货困难，保护的选择性变差，灵敏性，合理性不符合设计规X要求，不但使MCCB没有物尽所用，反而造成了浪费，降低了配电系统的可靠性，影响了工矿企业的生产和人们的生活。为此，本文结合有关MC—CB的常用参数和国家标准谈谈自己对MCCB正确选用的一些看法。 2.断路器的常用基本相关符号其合义及相互之间的关系 Inm——断路器壳架等级电流A，它所指的含义是本断路器内所能安装的最大开关及脱扣器电流值。 In——断路器的额定电流A，它所指的含义是该断路器内选用的额定热动型脱扣器电流值，在不可调固定式热脱扣器中In=Ir1。 Ir1——断路器的长延时整定电流A，它所指的含义是该断路器的过载保护脱扣器所整定的电流值。 Ir2——断路器的短延时整定电流A，它所指的含义是该断路器的短延时脱扣器整定的电流，它的数值在电子可调式脱扣器中为2～12Irl左右可调。 Ir3——断路器的瞬时整定电流A，它所指的含义是该断路器瞬时脱扣器整定的电流，它的数值在不可调固定式脱扣器中，配电型为5Irl、10Irl两种，电动机保护型为12Ir1，在电子可调式中，为4～16Irl左右可调。 Ir4——断路器的单相接地整定电流A，它所指的含义是该断路器保护的线路或设备发生单相接地故障时，接地保护脱扣器整定的电流值，它的数值为0.2～0.6Irl左右可调。
中国德国欧洲国际标准美国日本GB DIN EN ISO UNS JIS TU2 OF-Cu 2.0040 Cu-OFE CW009A Cu-OF C10100 C1011 - SE-Cu 2.0070 Cu-HCP CW021A - C10300 - - SE-Cu 2.0070 Cu-PHC CW020A - C10300 - T2 E-Cu58 2.0065 Cu-ETP CW004A Cu-ETP C11000 C1100 TP2 SF-Cu 2.0090 Cu-DHP CW024A Cu-DHP C12200 C1220 - SF-Cu 2.0090 Cu-DHP CW024A Cu-DHP C12200 C1220 - SF-Cu 2.0090 Cu-DHP CW024A Cu-DLP C12200 C1220 TP1 SW-Cu 2.0076 Cu-DLP CW023A Cu-DLP C12000 C1201 H96 CuZn5 2.0220 CuZn5 CE500L CuZn5 C21000 C2100 H90 CuZn10 2.0230 CuZn10 CW501L CuZn10 C22000 C2200 H85 CuZn15 2.0240 CuZn15 CW502L CuZn15 C23000 C2300 H80 CuZn20 2.0250 CuZn20 CW503L CuZn20 C24000 C2400 H70 CuZn30 2.0265 CuZn30 CW505L CuZn30 C26000 C2600 H68 CuZn33 2.0280 CuZn33 CW506L CuZn35 C26800 C2680 H65 CuZn36 2.0335 CuZn36 CW507L CuZn35 C27000 C2700 H63 CuZn37 2.0321 CuZn37 CW508L CuZn37 C27200 C2720 HPb63-3 CuZn36Pb1.5 2.0331 CuZn35Pb1 CW600N CuZn35Pb1 C34000 C3501 HPb63-3 CuZn36Pb1.5 2.0331 CuZn35Pb2 CW601N CuZn34Pb2 C34200 - H62 CuZn40 2.0360 CuZn40 CW509N CuZn40 C28000 C3712 H60 CuZn38Pb1.5 2.0371 CuZn38Pb2 CW608N CuZn37Pb2 C35000 - HPb63-3 CuZn36Pb3 2.0375 CuZn36Pb3 CW603N CuZn36Pb3 C36000 C3601 HPb59-1 CuZn39Pb2 2.0380 CuZn39Pb2 CW612N CuZn38Pb2 C37700 C3771 HPb58-2.5 CuZn39Pb3 2.0401 CuZn39Pb3 CW614N CuZn39Pb3 C38500 C3603 - CuZn40Pb2 2.0402 CuZn40Pb2 CW617N CuZn40Pb2 C38000 C3771 - CuZn28Sn1 2.0470 CuZn28Sn1As CW706R CuZn28Sn1 C68800 C4430 - CuZn31Si1 2.0490 CuZn31Si1 CW708R CuZn31Si1 C44300 - - CuZn20Al2 2.0460 CuZn20Al2As CW702R CuZn20Al2 C68700 C6870 QSn4-0.3 CuSn4 2.1016 CuSn4 CW450K CuSn4 C51100 C5111 - CuSn5 2.1018 CuSn5 CW451K CuSn5 C51000 C5102 QSn6.5-0.1 CuSn6 2.1020 CuSn6 CW452K CuSn6 C51900 C5191 QSn8-0.3 CuSn8 2.1030 CuSn8 CW453K CuSn8 C52100 C5210 BZn12-24 CuNi12Zn24 2.0730 CuNi12Zn24 CW403J CuNi12Zn24 C75700 - BZn12-26 CuNi18Zn27 2.0742 CuNi18Zn27 CW410J CuNi18Zn27 C77000 C7701 BZn18-18 CuNi18Zn20 2.0740 CuNi18Zn20 CW409J CuNi18Zn20 C76400 C7521 - CuNi10Fe1Mn 2.0872 CuNi10Fe1Mn CW352H CuNi10Fe1Mn C70600 C7060
RMM2系列塑料外壳式断路器 安装使用说明书 上海电器股份有限公司人民电器厂 0LS.412.145
1．适用范围 RMM2 系列塑料外壳式断路器（以下简称断路器）主要用于交流50Hz，额定工作电压400V，额定电流630A 以下的配电网络中，作为分配电能和保护线路及电源设备免受过载、欠电压、短路的危害。断路器也可对电动机进行过载、欠电压和短路保护。 断路器在正常条件下可作为线路的不频繁转换和电动机的不频繁起动之用。 断路器具有智能化保护功能，能提高供电可靠性，避免不必要的停电。 RMM2 塑料外壳式断路器带接地故障保护型过电流脱扣器后，除了原有的过载、短路保护功能之外，新增加了接地故障保护功能。可以对一般过电流保护装置不能检测出的接地故障引起的火灾或其它危险提供保护。 RMM2 塑料外壳式断路器可带通讯功能，将断路器上的信息通过现场总线上传到控制计算机上，并能通过计算机操纵断路器的合闸和断开。断路器的通讯功能可通过外挂专用RMM2-Modbus 通讯模块或带有内置通讯功能的过电流脱扣器两种方式实现，RMM2-100 适用于通过外挂通讯模块实现通讯接口功能；RMM2-250、630 采用外挂、内置两种方式均可实现通讯功能。 RMM2 塑料外壳式断路器符合GB 14048.2，IEC 60947-2 标准的各项规定 2．正常工作条件 2.1 周围空气温度 2.1.1 上限值不超过+40 C 2.1.2 24h 的平均值不超过+35 C 2.1.3 下限值一般不低于-5 C 2.2 海拔 安装地点的海拔一般不超过2000m 2.3 大气条件 大气相对湿度在周围空气温度为+40 C 时不超过50%；在较低温度下可以有较高的相对湿度；最湿月的月平均最大相对湿度为90%，同时该月的月平均最低温度为+25C，并考虑到因温度变化发生在产品表面上的凝露。 2.4 污染等级 污染等级3 3．产品型号及含义 RM M 2 —□□/ □ 极数1） 额定短路分断能力级别2） 壳架等级额定电流 设计代号 塑料外壳式断路器 产品企业代号 注：1）三极断路器代号3 省略，四极断路器代号用4 表示。 2）额定短路分断能力级别为较高分断型时代号H 省略，标准型用S 表示，高分断型用L 表示。4．断路器的型式 4.1 极数：三极或四极； 4.2 电流种类：交流50 Hz； 4.3 闭合方式：手动或电动； 4.4 断开方式：手动或电动断开，过电流断开，欠电压脱扣器断开或分励脱扣器断开；

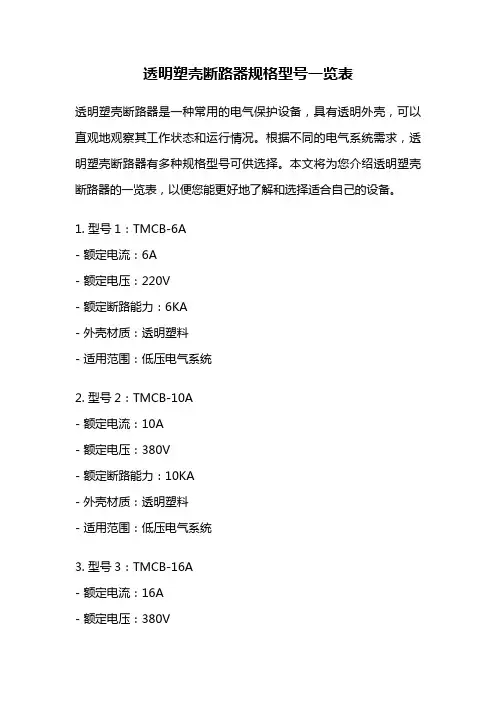

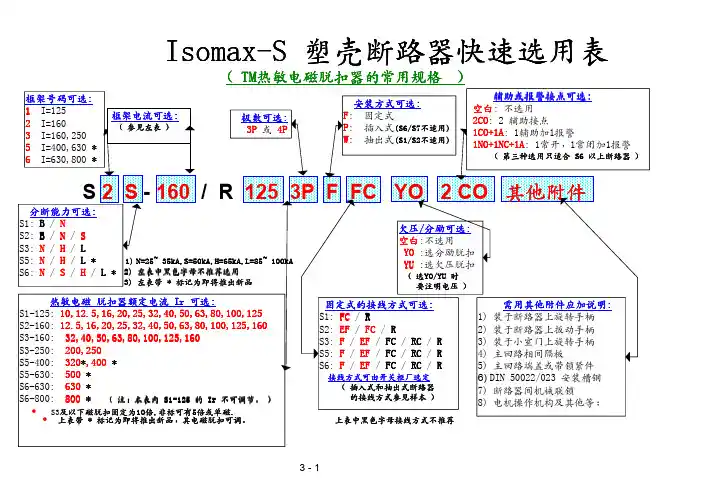

塑壳断路器选型标准 塑壳断路器适用于交流50Hz，额定工作电压690V及以下，额定工作电流至1600A的电路中作不频繁转换及电动机不频繁起动之用。断路器具有过载、短路和欠电压保护功能，能保护线路和电源设备不受损坏。 类型型号额定电流(A) 分断能力 (Icu)kA400V 价格 2P 3P 4P 经济型NF30-CS 3,5,10,15,20,30 1.5 114 168 - NF63-CW 3,4,6,10,16,20,25,32,40,50,63 5 241 344 - NF125-CW 50,63,80,100,125 10 430 614 - NF250-CW 125,150,175,200,225,250 18 850 1215 - NF400-CW 250,300,350,400 36 2194 3131 - NF630-CW 500,600,630 36 3265 4666 - NF800-CEW 400-800可调36 - 7426 - 标准型NF32-SW 3,4,6,10,16,20,25,32 5 250 358 - NF63-SW 3,4,6,10,16,20,25,32,40,50,63 7.5 266 376 491 NF125-SW 16,20,32,40,50,63,80,100,125 30 527 755 1061 NF125-SGW RT 16-25,25-40,40-63,63-100,80-125可36 1087 1185 1576 NF125-SGW RE 16-32,32-63,63-100,75-125可调36 - 3729 4831 NF160-SW 125,150,160 30 1102 1566 2039 NF160-SGW RT 125-160可调36 1318 1875 2451 NF160-SGW RE 80-160可调36 - 3935 5099 NF250-SW 125,150,175,200,225,250 30 1267 1803 2348 NF250-SGW RT 125-160,160-250可调36 1576 2153 2812 NF250-SGW RE 125-250可调36 - 4130 5366 NF400-SW 250,300,350,400 45 2596 3708 4810 NF400-SEW 200-400可调50 - 5644 7344 NF630-SW 500,600,630 50 3636 5202 6798 NF630-SEW 300-630可调50 - 7426 9641 NF800-SEW 400-800可调50 - 8786 11433 NF1000-SEW 500-1000可调85 - 16171 21630 NF1250-SEW 600-1250可调85 - 19570 25441 NF1600-SEW 800-1600可调85 - 22969 29849 高性能型NF63-HW 10,16,20,25,32,40,50,63 10 286 408 531 NF125-HW 16,20,32,40,50,63,80,100 50 958 1370 1782 NF125-HGW RT 16-25,25-40,40-63,63-100,80-125可75 1154 1638 2142 NF125-HGW RE 16-32,32-63,63-100,75-125可调75 - 4099 5315 NF160-HW 125,150,160 50 1288 1833 2379 NF160-HGW RT 125-160可调75 1545 2318 2853 NF160-HGW RE 80-160可调75 - 4316 5614 NF250-HW 125,150,175,200,225,250 50 1411 2019 2616 NF250-HGW RT 125-160,160-250可调75 1689 2421 3142 NF250-HGW RE 125-250可调75 - 4553 512 NF400-HEW 200-400可调70 - -6046 7849 NF630-HEW 300-630可调70 - 7962 10156 NF800-HEW 400-800可调70 - 9414 12257
FDDZ20LE（DZ）系列 带自动重合闸功能漏电保护断路器 使用说明书 广东佛电电器有限公司
1.用途 FDDZ20LE（ZD）系列智能漏电保护断路器（带自动重合闸功能）（以下简称断路器），是本公司近年来为适应我国城乡安全用电实际环境而研制开发的科技创新的产品。集剩余电流等保护、回路主开关以及手动、自动分合闸等功能于一体的多功能的远程负荷监控型智能断路器。 FDDZ20LE（ZD）系列断路器适用于三相四线中性点直接接地的低压电网，除了剩余电流、过载、短路等基本保护外，还可根据需要选配过载、短路、断零、欠压、过压、缺相等进行保护，并带有远程分合控制、分合状态信号及数字（485）等多种外控接口。 本产品执行GB14048.2/IEC60947-2标准。 2. 使用环境和工作条件 a.周围空气温度;上限不高于+60℃，下限不低于-5℃，24h的平均值不超过35℃。 b.海拔：安装地点的海拔不超过2000m c.大气条件：大气的相对湿度在周围最高温度为+40℃时不超过50%：在较低的温度允许有较高的湿度：在最湿月的月平均最低温度为+25℃时，该月的月平均最大相对湿度为90%，并考虑到因温度变化发生在产品表面的凝露，采取特殊的措施。 d.污染等级：3级。 e.安装类别：III类 f.安装场所的外磁场在任何方向不超过磁场的5倍。 3. 型号及其含义
4. 主 要 技 术 性 能 4.1主要技术参数见（表2） FD 企业代号 DZ20LE 智能漏电保护断路器 （DZ ） 壳架等级电流（A ） -□□□
4.3 产品功能 剩余电流：断路器出现剩余电流并达到设定档位时，在设定的时间内分闸动作。20～60S 内自动重合闸一次，合闸5S内再次剩余电流动作，分闸自锁，待故障排除后需手动或按键合闸。 进线过压：断路器进线任一相电压超过设定档位时，3S内分闸保护，电压恢复正常，自动重合闸。 进线欠压：断路器进线任一相电压低于设定档位时，6S内分闸保护，电压恢复正常，自动重合闸。 进线缺相：断路器进线任一相电压低于50V时，6S内分闸保护，无自动重合闸。 负载过流：以壳架等级电流执行负载过流分闸保护，无自动重合闸。 负载短路：以壳架等级电流执行负载短路分闸保护，无自动重合闸。 进线断零：进线侧零线断开后，三相电压不平衡达到一定值，断路器分闸动作，恢复后，自动重合闸。 手动分合：带手柄装置，可手动分合闸。检修时，确保断路器明显断开，并不受电动控制。 电动合闸：正常运行时，对可允许自动重合闸的线路故障分闸，能电动自动执行合闸。 分合信号：把断路器运行分合状态以无源一组转换触点的形式输出。 外控分合：断路器分合闸控制可由外置按键控制，只能外接无源独立按键（钮）。 实时数据：显示各种当前分合动作信息、实时三相电压值、三相负载电流值和剩余电流值。 运行参数：各保护动作值可分别多档设置，查询显示各当前执行参数。 历史记录：动作信息记录可追溯查询历史分合闸原因等信息。 故障自诊：断路器重点关键器件和机构采取了比较完善的自检功能，出现故障以代码显示警告。 后备保护：当指令分闸没能执行成功时，自动启动后备分闸执行机构，不再执行自动重合闸指令。 过流可调：可设定断路器壳架电流等级以下的过载保护动作电流值，分闸动作后，无自动重合闸。 显示界面：断路器系列有数码管和液晶屏两种显示方式供选择。 参数设定：断路器系列有功能档位拨码开关和菜单按键两种设置方式供选择。
镉青铜： 镉青铜，是一种以镉作为主要合金元素的特殊青铜。具有较高的导电性能和导热性能，良好的耐磨性能，减磨性能，耐蚀性能和加工性能，广泛用于制造电工装置的导电，耐热，耐磨零件。主要用途有：电机整流子、开关元件，弹簧接点，波导腔，较高强度的传输线，接头及接触焊机电极和滚轮等。 C18150： 铬锆铜牌号之一，有良好的导电性，导热性，硬度高，耐磨抗爆，抗裂性以及软化温度高，焊接时电极损耗少，焊接速度快，焊接总成本低，适合作为熔接焊机的电极有关管件，但对电镀工件表现一般。 C17200铍铜： C17200铍铜是进口铍铜的一种。C17200铍铜，全系列铍铜被称为“有色金属弹性之王”用于各类要求高强度、高弹性、高硬度、高耐磨性之微电机电刷、开关、继电器、接插件、温控器之弹簧片、各类弹簧片，随着对产品的可靠性、使用寿命的要求越来越高，铍铜的需求也将会越来越大。 简介： C17200铍铜是进口铍铜的一种。C17200铍铜，全系列铍铜被称为“有色金属弹性之王”用于各类要求高强度、高弹性、高硬度、高耐磨性之微电机电刷、开关、继电器、接插件、温控器之弹簧片、各类弹簧片，随着对产品的可靠性、使用寿命的要求越来越高，铍铜的需求也将会越来越大。
特性： 铍铜合金集优良的机械性能,物理性能及化学性能于一体,经热处理(固溶处理和时效处理)后,具有与特殊钢相当的高强度极限、弹性极限、屈服极限和抗疲劳极限,同时又具备高的导电率、导热率、高硬度、耐腐蚀、耐磨性、良好的铸造性能、非磁性和冲击无火花的特性,在模具制造、机械、电子等行业得到广泛应用。 无砂眼、气孔,硬度均衡,组织致密,高强度,良好的导热性能,良好的导电性,耐腐蚀性,卓越的耐磨性,良好的加工性能,高压力条件下的性能稳定,无磁性,极佳的抛光性能,抗粘著性能好。
铜号和标准比较表中国德国欧洲国际标准u日本GB DIN EN ISO UNS JIS TU2铜2.0040 cu-ofe cw009acu-of c10100 c1001-se-cu 2.0070 cu-hcp cw021a-c100300-se-cu 2.0070 cu- phc cw02a-c1000-te-cu58 2.0065 cu-etp cw004acu-etp C11000 c1100tp2 sf-cu-cu 2.00990 cu-dhp cw024acu-dhp c12200 c1220-sf-cu 2.00990 90 cu-dhp cw024acu-dhp C1220-s-f-c 2.00990 90 90 cu-dhp cw024acu-dhp-dhp-c1220-sf-cu-cu-cu-hccu DHP CW024ACu-DHP C12200 C1220- SF-Cu 2.0090 Cu-DHP CW024ACu-DLP C12200 C1220TP1 SW-Cu 2.0076 Cu-DLP CW023ACu -DLP C12000 C1201H96 CuZn5 2.0220 CuZn5 CE500LCuZn5 C21000 C2100H90 CuZn10 2.0230 CuZn10 CW501LCuZn10 C22000 C2200H85 CuZn15 2.0240 CuZn15 CW502LCuZn15 C23000 C2300H80 CuZn20 2.0250 CuZn20 CW503LCuZn20 C24000 C2400H70 CuZn30 2.0265 CuZn30 CW505LCuZn30 C26000 C2600H68 CuZn33 2.0280 CuZn33 CW506LCuZn35 C26800 C2680H65 CuZn36底材 2.0335 CuZn36底材CW507LCuZn35 C27000 C2700H63 CuZn37 2.0321 CuZn37 CW508LCuZn37 C27200 C2720HPb63-3 CuZn36Pb1.5 2 0.0331 CuZn35Pb1 CW600NCuZn35Pb1 C34000 C3501HPb63-3 CuZn36Pb1.5 2.0331 CuZn35Pb2 CW601NCuZn34Pb2 C34200 - H62 CuZn40 CuZn40 2.0360 CW509NCuZn40 C28000 C3712H60 CuZn38Pb1.5 2.0371
1、用途及适用范围 DZ20系列塑料外壳式断路器（以下简称断路器），适用于交流50Hz，额定工作电压380（400）V及以下，直流电压到220V的配电线路中，用来作为线路的接通、分断及电能分配之用，也可作为线路及电能设备的过载、短路和欠电压保护。其中额定电流为225A的Y、J、G型和额定电流为400A的Y型断路器，亦可作为保护电机之用。在正常情况下，断路器可作为线路的不频繁转换及电动机的不频繁启动之用。该系列断路器符合GB14048.2、JB8589标准。 2、正常工作条件和安装条件 2.1周围空气温度 a.周围空气温度上限不超过+40℃; b.周围空气温度下线不低于-5℃; c.周围空气温度24h内的平均值不超过+35℃; （1）周围空气温度下限为-10℃或-25℃的工作条件，订货时用户须向制造商声明。 （2）周围空气温度上限超过+40℃或下限低于-25℃的工作条件，用户订货时必须与制造厂协商。 2.2海拔：安装地点的海拔不超过2000m; 2.3大气条件 周围空气温度为+40℃时，大气的相对湿度不超过50%，在较低的温度下可以有较高的相对湿度，例如20℃时达90%，对由于温度变化偶尔产生的凝露应采取特殊的措施。
2.4污染等级：安装地点的污染等级为3级。 2.5安装类别：断路器主电路的安装类别为Ⅲ，Inm≤800A可为Ⅳ；不接至主电路的辅助电路和控制电路的安装类别Inm≤400A为Ⅱ，Inm≥630A的为Ⅲ。 2.6安装条件：断路器应按照本厂提供的使用说明书户内单独安装或安装在配电柜中，安装面与垂直面侧倾斜度不大于5°。 2.7安装环境条件 a.安装在无显著摇动和冲击振动的地方； b.安装在无雨雪侵袭的地方； c.安装地方应无爆炸危险的介质，且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃。 3、产品型号及含义 注：（1）用途代号：配电用1表示，可不写出；保护电动机用2表示。 （2）极数：三极用3表示，四极用4表示。 （3）操作方式：手柄直接操作无代号；电动机操作P表示；转动操作用Z表示。
塑壳断路器的选用 1.引言 塑料外壳式断路器 以下简称MCCB ，作为低压配电系统和电动机保护回路中的过载、短路保护电器，是应用极广的产品。随着现代科技水平的不断发展，新技术、新工艺、新材料不断出现，断路器的生产工艺及各种材质不断改进，使断路器的性能有了很大的提高，除国际知名品牌，如ABB、施耐德外，国内一些企业也不甘落后，自行开发、研制或引进国外先进技术，并加以消化、吸收，也向市场推出了成熟了的产品 如常熟开关厂的CMl、天津低压开关厂TM30等 。这类产品具有零飞弧、高分断、大容量、进出线方向可以互换、智能型、四极、内部附件结构模块化、安装积木化、体积小型化等特点。实现了MCCB所需的选择性保护功能和多种辅助功能，并带有通信接口，使低压配电系统实现自动化和组网成为可能；降低了低压成套配电装置的动、热稳定性的要求；缩小了成套配电装置的体积；大大地提高了供配电系统和设备运行的可靠性。 然而，目前在一些电气设计方案中，对MCCB的正确合理选用并不尽人意，往往忽略了所选厂家的MCCB规格、型号、附件等其它电气参数，特别是对一些新型MCCB的电气参数理解不透，标注不全、应用类别、使用场合及用途等考虑不周。选用了不合适的MCCB，导致成套厂订货困难，保护的选择性变差，灵敏性，合理性不符合设计规范要求，不但使MCCB 没有物尽所用，反而造成了浪费，降低了配电系统的可靠性，影响了工矿企业的生产和人们的生活。为此，本文结合有关MC—CB的常用参数和国家标准谈谈自己对MCCB正确选用的一些看法。 2.断路器的常用基本相关符号其合义及相互之间的关系 Inm——断路器壳架等级电流 A ，它所指的含义是本断路器内所能安装的最大开关及脱扣器电流值。 In——断路器的额定电流 A ，它所指的含义是该断路器内选用的额定热动型脱扣器电流值，在不可调固定式热脱扣器中In=Ir1。 Ir1——断路器的长延时整定电流 A ，它所指的含义是该断路器的过载保护脱扣器所整定的电流值。 Ir2——断路器的短延时整定电流 A ，它所指的含义是该断路器的短延时脱扣器整定的电流，它的数值在电子可调式脱扣器中为 2～12Irl 左右可调。 Ir3——断路器的瞬时整定电流 A ，它所指的含义是该断路器瞬时脱扣器整定的电流，它的数值在不可调固定式脱扣器中，配电型为5Irl、10Irl两种，电动机保护型为12Ir1，在电子可调式中，为 4～16Irl 左右可调。 Ir4——断路器的单相接地整定电流 A ，它所指的含义是该断路器保护的线路或设备发生单相接地故障时，接地保护脱扣器整定的电流值，它的数值为0.2～0.6Irl 左右可调。 Ire——断路器的漏电动作电流 A ，它所指的含义是该断路器保护的线路或设备发生不正常泄漏电流时，漏电保护脱扣器整定的电流值。它的数值为0.03/0.1/0.3/0.5A几种。 Ir0——断路器预报警动作电流 A ，它所指的含义是该断路器负载电流超出预先设定的电流时，预报警装置发出报警指示信号，它的数值为 0.5～lIr1 左右可调。 Ir2——短延时脱扣器的脱扣时间整定值 s ，可调时间为0.05～0.45s。
各国黄铜牌号及标准对照表
————————————————————————————————作者：————————————————————————————————日期:
各国黄铜牌号及标准对照表 中国GB 德国 DIN 欧洲 EN 国际标准 ISO 美国 UNS 日本 JIS H96 CuZn5 2.022 CuZn5 CW500L CuZn5 C21000 C2100 H90 CuZn10 2.023 CuZn10 CW501L CuZn10 C22000 C2200 H85 CuZn15 2.024 CuZn15 CW502L CuZn15 C23000 C2300 H80 CuZn20 2.025 CuZn20 CW503L CuZn20 C24000 C2400 H70 CuZn30 2.0265 CuZn30 CW505L CuZn30 C26000 C2600 H68 CuZn33 2.028 CuZn33 CW506L CuZn35 C26800 C2680 H65 CuZn36 2.0335 CuZn36 CW507L CuZn35 C27000 C2700 H63 CuZn37 2.0321 CuZn37 CW508L CuZn37 C27200 C2720 HPb63-3 CuZn36Pb1.5 2.0331 CuZn35Pb1 CW600N CuZn35Pb1 C34000 C3501
HPb63-3 CuZn36Pb1.5 2.0331 CuZn35Pb2 CW601N CuZn34Pb2 C34200 －H62 CuZn40 2.036 CuZn40 CW509N CuZn40 C28000 C3712 H60 CuZn38Pb1.5 2.0371 CuZn38Pb2 CW608N CuZn37Pb2 C35000 －HPb63-3 CuZn36Pb3 2.0375 CuZn36Pb3 CW603N CuZn36Pb3 C36000 C3601 HPb59-1 CuZn39Pb2 2.038 CuZn39Pb2 CW612N CuZn38Pb2 C37700 C3771 HPb58-2.5 CuZn39Pb3 2.0401 CuZn39Pb3 CW614N CuZn39Pb3 C38500 C3603 －CuZn40Pb2 2.0402 CuZn40Pb2 CW617N CuZn40Pb2 C38000 C3771 －CuZn28Sn1 2.047 CuZn28Sn1As CW706R CuZn28Sn1 C68800 C4430 －CuZn31Si1 2.049 CuZn31Si1 CW708R CuZn31Si1 C44300 －－CuZn20Al2 2.046 CuZn20Al2 CW702R CuZn20Al2 C68700 C6870
塑壳断路器与框架断路器的区别和选用（1） 塑壳断路器和框架断路器同是断路器产品中使用十分普遍的产品，不过很多人并不是十分了解两者存在的区别，在选购的时候也经常会出现举棋不定的情况。我所面对的一些客户也经常有这样的困扰，所以我根据这个问题，咨询了工厂内三位资深工程师，并对他们平时选购的一些心得进行总结，在这里说下塑壳断路器与框架断路器两者的区别，以及选用时需要注意的地方。 框架断路器分段能力高且功能完善-工程师1 塑壳断路器采用塑料化结构，特点是将断路器外壳、框架采用塑料压制而成，将触头、灭弧系统都放在绝缘小室中，防止相间短路，确保电弧向上喷出，保证触头系统可靠分断。而框架断路器采用模块化结构，分为框架、触头灭弧系统、手动操作机构、电动操作机构、智能型控制器以及抽屉座等部分。每个部分都成为一个完整独立的部件，组装时只需1-2个螺钉即可将其固定，拆装十分方便有利于检修维护。 塑壳断路器产品种类繁多，其特点是结构紧凑，操作容易，功能比较简单，一般配置过流脱扣器和瞬时脱扣器，框架断路器则功能完善，特别是近年来单片机技术的应用，框架断路器向着高性能、易维护、网络化的方向发展。 在额定电流上，塑壳断路器一般为630A（一些新产品可达到1600A）以下，而框架断路器的额定电流要大很多，一般为630A-6300A（比如我们公司生产的DW15,DW16和DW17系列框架断路器都达到了这个标准）。另外在分段能力上，框架断路器要比塑壳断路器高。 在实际应用中，800A以上的回路或分段能力要求特别高的回路或需要功能较多的回路应该采用框架断路器，630A以下的回路，一般使用塑壳断路器。 塑壳断路器适用于做支路保护开关-工程师2 框架断路器的所有零件都装在一个绝缘的金属框架内，常为开启式，可装设多种附件，更换触头和部件较为方便，多用在电源端总开关。过电流脱扣器有电磁式，电子式和智能式脱扣器等几种。断路器具有长延时、短延时、瞬时及接地故障四段保护，每种保护整定值均根据其壳架等级在一定范围内调整。手动及电动操作均有，随着微电子技术的发展，目前部分智能型断路器具有区域选择连锁功能，充分保证了动作的灵敏性和选择性。 塑壳断路器是接地线端子外触头、灭弧室、脱扣器和操作机构等都装在一个塑料外壳内，一般不考虑维修，适用于作支路的保护开关，过电流脱扣器有电磁式和电子式两种，一般电磁式塑壳断路器为非选择性断路器，仅有长延时及瞬时两种保护方式，电子式塑壳断路器有长延时、短延时、瞬时和接地故障四种保护功能。部分电子式塑壳断路器新推出的产品还带有区域选择性连锁功能。大多数塑壳断路器为手动操作，也有部分带电动机操作。 以上就是前面两位工程师对塑壳断路器和框架断路器两者的基本情况介绍和比较，同时也指出了各自适应的用处和选用注意点，希望对大家有所帮助，同时在下面一篇文中， 接着说上篇文章没有说完的话题，在上篇的文章-塑壳断路器与框架断路器的区别和选用（1）中，
1.引言 塑料外壳式断路器以下简称MCCB，作为低压配电系统和电动机保护回路中的过载、短路保护电器，是应用极广的产品。随着现代科技水平的不断发展，新技术、新工艺、新材料不断出现，断路器的生产工艺及各种材质不断改进，使断路器的性能有了很大的提高，除国际知名品牌，如ABB、施耐德外，国内一些企业也不甘落后，自行开发、研制或引进国外先进技术，并加以消化、吸收，也向市场推出了成熟了的产品如常熟开关厂的CMl、天津低压开关厂TM30等。这类产品具有零飞弧、高分断、大容量、进出线方向可以互换、智能型、四极、内部附件结构模块化、安装积木化、体积小型化等特点。实现了MCCB所需的选择性保护功能和多种辅助功能，并带有通信接口，使低压配电系统实现自动化和组网成为可能；降低了低压成套配电装置的动、热稳定性的要求；缩小了成套配电装置的体积；大大地提高了供配电系统和设备运行的可靠性。 然而，目前在一些电气设计方案中，对MCCB的正确合理选用并不尽人意，往往忽略了所选厂家的MCCB规格、型号、附件等其它电气参数，特别是对一些新型MCCB 的电气参数理解不透，标注不全、应用类别、使用场合及用途等考虑不周。选用了不合适的MCCB，导致成套厂订货困难，保护的选择性变差，灵敏性，合理性不符合设计规范要求，不但使MCCB没有物尽所用，反而造成了浪费，降低了配电系统的可靠性，影响了工矿企业的生产和人们的生活。为此，本文结合有关MC—CB的常用参数和国家标准谈谈自己对MCCB正确选用的一些看法。 2.断路器的常用基本相关符号其合义及相互之间的关系 Inm——断路器壳架等级电流，它所指的含义是本断路器内所能安装的最大 开关及脱扣器电流值。 In——断路器的额定电流，它所指的含义是该断路器内选用的额定热动型脱 扣器电流值，在不可调固定式热脱扣器中In=Ir1。 Ir1——断路器的长延时整定电流，它所指的含义是该断路器的过载保护脱 扣器所整定的电流值。 Ir2——断路器的短延时整定电流，它所指的含义是该断路器的短延时脱扣 器整定的电流，它的数值在电子可调式脱扣器中为～12Irl左右可调。 Ir3——断路器的瞬时整定电流，它所指的含义是该断路器瞬时脱扣器整定 的电流，它的数值在不可调固定式脱扣器中，配电型为5Irl、10Irl两种，电动机保护型为12Ir1，在电子可调式中，为～16Irl左右可调。 Ir4——断路器的单相接地整定电流，它所指的含义是该断路器保护的线路或设备发生单相接地故障时，接地保护脱扣器整定的电流值，它的数值为0.2～0.6Irl 左右可调。 Ire——断路器的漏电动作电流，它所指的含义是该断路器保护的线路或设 备发生不正常泄漏电流时，漏电保护脱扣器整定的电流值。它的数值为 0.03/0.1/0.3/0.5A几种。 Ir0——断路器预报警动作电流，它所指的含义是该断路器负载电流超出预 先设定的电流时，预报警装置发出报警指示信号，它的数值为～lIr1左右可调。 Ir2——短延时脱扣器的脱扣时间整定值，可调时间为0.05～0.45s。 3.MCCB的额定分断能力、Ics 根据IEC947—2《低压开关设备和控制设备，低压断路器》规范，
塑壳断路器附件功能与选用 塑壳断路器(以下简称断路器)的附件作为断路器功能的派生和补充，为断路器增加了更多的控制手段，同时也扩大了保护功能。因此，目前已经成为断路器不可分割的一个重要部分。 1 断路器附件的种类 分为机内附件和机外附件两类。 机内附件是安装在断路器内部的附属装置，包括分励脱扣器、欠电压脱扣器、辅助开关和报警开关等四种。机外附件则是安装在断路器外部的附属装置，包括辅助手柄、外部操作手柄、电操机构、手柄闭锁装置、机械联锁装置、电气联锁装置、板后接线装置、插入式安装台和辅助接点装置等。 2 表示断路器状态的附件 辅助开关和报警开关的区别在于： 辅助开关主要用于断路器的分合状态的显示，通过断路器的分合对其他相关电器实施控制或联锁，报警开关主要用于断路器因故障而断开时的状态显示，在断路器负载发生故障时及时向其他相关电器实施控制或联锁。 3 实现断路器欠电压保护功能的附件 欠电压脱扣器是一种保护性附件，当电源电压下降到欠电压脱扣器额定电压的35%～70%时，欠电压脱扣器能使断路器脱扣；当电源电压低于欠电压脱扣器额定电压的35%时，欠电压脱扣器能保证断路器不合闸；当电源电压高于欠电压脱扣器额定电压的85%时，欠电压脱扣器能保证断路器正常工作。 4 实现断路器操作功能的附件 (1)分励脱扣器是一种实现断路器的远距离分闸的附件，通常用于应急状态下对断路器进行远距离分闸操作和作为漏电继电器等保护电器的执行元件。 (2)电操机构也是一种远距离操作断路器的机外附件，既可用来实现断路器的远距离分闸操作，也能实现断路器的合闸操作。 (3)辅助手柄一般用于600A及以上的大容量断路器上，进行手动分合闸操作。 (4)外部操作手柄是一种具有将断路器的上下扳动操作转换成旋转操作功能的机外附件。 5 实现断路器锁定功能和联锁功能的附件 (1)手柄闭锁装置是一种能使断路器操作手柄可靠地处于打开或闭合位置(即分闸或合闸锁定)，而在机械上并不影响断路器自由脱扣的保护装置。 (2)机械联锁装置也是一种保护装置，主要用于双电源供电电路中两台断路器不可同时通电的场合。 (3)电气联锁装置(也称自动电源切换装置)为自动实现切换的双电源保护装置。 6 实现断路器多种安装接线方式的附件
摘要：结合塑壳断路器 MCCB 的常用电气参数，提出了各种MCCB的正确选用方法，指出了各电气参数之间的内在联系。 关键词:塑壳断路器选择使用 1.引言 塑料外壳式断路器以下简称MCCB ，作为低压配电系统和电动机保护回路中的过载、短路保护电器，是应用极广的产品。随着现代科技水平的不断发展，新技术、新工艺、新材料不断出现，断路器的生产工艺及各种材质不断改进，使断路器的性能有了很大的提高，除国际知名品牌，如ABB、施耐德外，国内一些企业也不甘落后，自行开发、研制或引进国外先进技术，并加以消化、吸收，也向市场推出了成熟了的产品如常熟开关厂的CMl、天津低压开关厂TM30等。这类产品具有零飞弧、高分断、大容量、进出线方向可以互换、智能型、四极、内部附件结构模块化、安装积木化、体积小型化等特点。实现了MCCB所需的选择性保护功能和多种辅助功能，并带有通信接口，使低压配电系统实现自动化和组网成为可能；降低了低压成套配电装置的动、热稳定性的要求；缩小了成套配电装置的体积；大大地提高了供配电系统和设备运行的可靠性。 然而，目前在一些电气设计方案中，对MCCB的正确合理选用并不尽人意，往往忽略了所选厂家的MCCB规格、型号、附件等其它电气参数，特别是对一些新型MCCB的电气参数理解不透，标注不全、应用类别、使用场合及用途等考虑不周。选用了不合适的MCCB，导致成套厂订货困难，保护的选择性变差，灵敏性，合理性不符合设计规范要求，不但使MCCB没有物尽所用，反而造成了浪费，降低了配电系统的可靠性，影响了工矿企业的生产和人们的生活。为此，本文结合有关MC—CB的常用参数和国家标准谈谈自己对MCCB正确选用的一些看法。 2.断路器的常用基本相关符号其合义及相互之间的关系 Inm——断路器壳架等级电流 A ，它所指的含义是本断路器内所能安装的最大开关及脱扣器电流值。 In——断路器的额定电流 A ，它所指的含义是该断路器内选用的额定热动型脱扣器电流值，在不可调固定式热脱扣器中In=Ir1。
