真空滤油机使用说明书目录
目录 (1)
一﹑工作原理 (2)
二﹑流程图 (2)
三﹑真空滤油机主要技术指标 (2)
四﹑开机前检查与准备 (2)
五﹑操作要点 (3)
六﹑劣化油处理后可达到的几项主要指标 (5)
七﹑维护 (5)
八﹑故障排除 (6)
注意
1、开机前请您细阅本使用手册，不正确的操作将严重损坏本机的性能。
2、电源接线要严格按照电气原理图接线，作好接地，注意安全。
3、非公司人员或授权机构不得擅自更改或短接控制系统线路。
4、在供电的时候不要试图拆卸设备内部的任何单元；不要触及设备内部的端子或执行器，这样做可能导致电击和严重事故。
5、在设备运行过程中，不要试图拆卸或修改机内任何单元，任何这样做的企图都可能导致误动作、火灾或严重损害。
6、设备自动加热温度已由调试人员按用户要求设置，调定后非专业调试、维修人员不能随意改动。
7、只有具备电气系统知识的从业人员可以进行检修。
8、不要在下列场所操作控制系统：
＊温度或湿度超过规定范围的场所。
＊由于温度急剧改变而引起凝露的场所。
9、当温控仪失效，不能再对加热系统进行控制时，绝对禁止启动加热器。

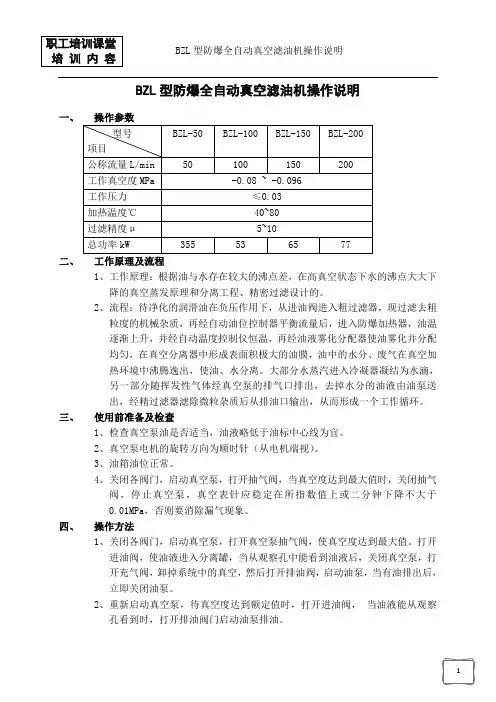

真空滤油机使用说明书
一、工作原理
水与油的沸点差距较大。高真空状态下，水的沸点下降很多，同时给油加热，使水份从油中快速逸出。再使油液经过精细过滤，成为合格油品。
滤前油在真空作用下，由进油口经磁性过滤、粗滤去粗粒杂质后到加热管加热。热油由喷射管喷为粗粒雾状，并逐渐分布于反映环上，在一个立体的范围内，形成三维的多层面的蒸发体，若此时真空度为-0.09MP a ，而水沸点只有50℃左右，且油已被加热并稳定在70℃，油中水份沸腾逸出，油水分离。大部份水蒸气进入冷凝器，凝结为水滴。其余的水汽与油中有害气体一起被真空泵排出。去掉水份的油由油泵泵出，经过精滤器滤除微粒杂质后输出，完成一个工作循环，短时间的循环之后，油中水、气、杂质就会除净，达到使用标准。
二、流程图 图一
三、真空滤油机主要技术指标
出油
进油
四、开机前检查与准备
1、设备安放平稳，接好进出油管。
2、打开电控箱，紧固所有连接螺钉。根据总功率选取相应的三相四线电缆，接通电源并可靠接地。接地标志在电控柜右下角的机座上。
3、点动真空泵，确定转向与标识一致，否则调换相序。
4、关闭各阀门，启动真空泵。当真空度达到最大值时（-0.08～-0.096 MP a，海拔高的地方真空度应有所降低），关闭真空泵。观察真空表，真空度不应有明显下降。否则要消除漏气问题，（也请详读真空泵说明书）。
五、操作要点（参见图三）
1、关闭各阀门，启动真空泵，当真空度接近或达到最高值时，打开进油阀（若为电磁阀则已自动打开），油液逐步进入真空分离罐。当从观察孔中可以看到油液时，关闭真空泵，打开进气阀，使真空度为零。启动油泵，当有油输出后，立即关闭油泵，这一程序的作用是消除油泵中可能出现的气塞。
2、关闭进气阀，再次启动真空泵，当真空度达到最大值时，打开进油阀，看到油面时，打开出油阀，启动油泵，开始循环。
3、进出油正常后，启动加热器，调整控温值，一般以60～70℃为宜。
为避免无油流动时加热而烧坏设备，加热器同时受控于真空泵、油泵电路，只有在真空泵、油泵启动后，才有可能启动加热器。
4、若贮水箱液位计中水位较高，需要放水，那么待停机卸掉真空后，由放水阀放水。总之，一定要在贮水箱被切断了真空源之后，才能放水，否则水会被倒吸入真空分离罐而前功尽弃。
5、停机时，先关闭加热器，三分钟后，再关闭真空泵，打开进气阀，关闭油泵，关断电源。
六、劣化油处理后可达到的几项主要指标表二
七、维护
1、压力达到或接近0.5MP a时，往往是精滤级滤芯堵塞。拆下滤芯用汽油或煤油清洗。有高压蒸气冲净更好。清冼次数太多或化纤滤芯应换新。
2、进油量不足，通常是因为粗滤与半精滤滤芯堵塞，清冼滤芯即可；若真空度太低，也会因吸力太小而不进油。
3、电控柜内的空气开关和热继电器是保护电机及加热器的，偶尔脱扣，稍加冷却即可复位启动。因过载，短路，缺相而脱扣，请查清原因。
4、若一段时间不再开机，或下次滤油的牌号与此次不同，应在停机后放尽分离罐及过滤罐中存油，避免出现差错使油品报废。
5、本机配套的真空泵工作在高温高湿条件下，泵油极易乳化变质，并被消耗掉一些。我公司特别增设了一只附属油箱，使泵油在泵外循环，起到增容、冷却、过滤的作用。除经常补充油量外，每运行400小时应更换新油一次。同时清洗油箱中的小滤芯，换油时要打开附属油箱顶上的排气阀排气。
对于处理含水量较高油液，真空泵油乳化后就应更换，否则会影响真空度及真空泵寿命。
若在油箱之液位计中能看到水份，请停机放水。
八、故障排除表三
真空滤油机 使 用 说 明 书

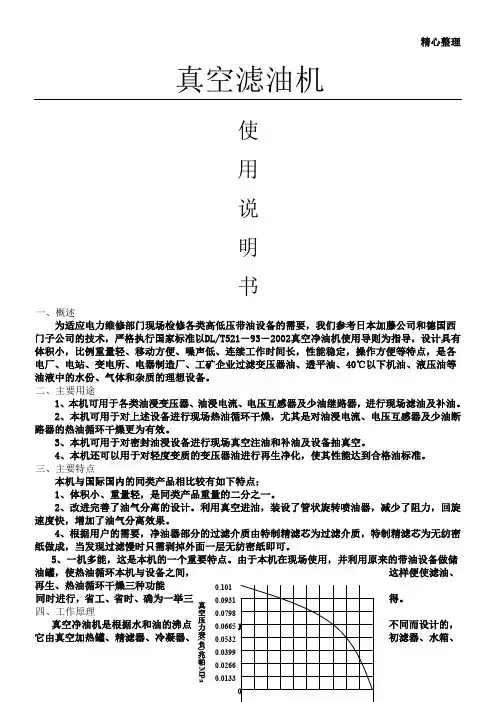

一、概述 为适应电力维修部门现场检修各类高低压带油设备的需要，我们参考日本加藤公司和德国西门子公司的技术，严格执行国家标准以DL/T521－93－2002真空净油机使用导则为指导，设计具有体积小，比例重量轻、移动方便、噪声低、连续工作时间长，性能稳定，操作方便等特点，是各电厂、电站、变电所、电器制造厂、工矿企业过滤变压器油、透平油、40℃以下机油、液压油等油液中的水份、气体和杂质的理想设备。 二、主要用途 1、本机可用于各类油浸变压器、油浸电流、电压互感器及少油继路器，进行现场滤油及补油。 2、本机可用于对上述设备进行现场热油循环干燥，尤其是对油浸电流、电压互感器及少油断路器的热油循环干燥更为有效。 3、本机可用于对密封油浸设备进行现场真空注油和补油及设备抽真空。 4、本机还可以用于对轻度变质的变压器油进行再生净化，使其性能达到合格油标准。 三、主要特点 本机与国际国内的同类产品相比较有如下特点； 1、体积小、重量轻，是同类产品重量的二分之一。 2、改进完善了油气分离的设计。利用真空进油，装设了管状旋转喷油器，减少了阻力，回旋速度快，增加了油气分离效果。 4、根据用户的需要，净油器部分的过滤介质由特制精滤芯为过滤介质，特制精滤芯为无纺密纸做成，当发现过滤慢时只需剥掉外面一层无纺密纸即可。 5、一机多能，这是本机的一个重要特点。由于本机在现场使用，并利用原来的带油设备做储油罐，使热油循环本机与设备之间，这样便使滤油、再生、热油循环干燥三种功能 四、工作原理 40－75动控制进入真空罐内的油量进出平衡。经过加热后的油液通过喷翼飞快旋转将油分离成半雾状，油中的水份急速蒸发成水蒸气并连续被真空泵吸入冷凝器内，进入冷凝器内的水气经冷却后再返原成水放出。在真空加热罐内的油液，被排油泵排入精滤器通过滤滤芯将微粒杂质过滤出来。从而完成真空滤油机迅速除去油中杂质、水份、气体的全过程，使洁净的油从出口处排出机外。 五、使用说明 连接好进出油管油路，接通380V ，接好安全地线，检查各电路是否连接可靠，各油路 阀门是否打开，准备无缺后再进行操作程序；点动真空泵，使泵内的油能正常运行，再使真空泵连续运转。当真空表面达到表限时，可打开进油阀，直至真空缸内下视窗看见油面时，即启动排油泵开关，开始排油过滤杂质，油路正常循环，打开加热器开关，挥发油中水份，如果油中水份较多时，真空缸内油沫会增高，此时必须打开放气阀控制适应的真空度，待水份减少、油下降后关闭放气阀，使真空度达到极限。此时要注意各仪表的反
Waters 2695 型高效液相色谱仪操作方法 1 仪器组成及开机 1.1 仪器组成本仪器由Waters 2695 分离单元、2996型二极管阵列检测器、2420蒸发光散射检测器、色谱管理工作站和打印机组成。 2695 分离单元包括四元梯度洗脱的溶剂输送系统，四通道在线真空脱气机（或氦气脱气机），可容纳120 个样品瓶的自动进样系统，柱温箱，内置的柱塞杆密封垫清洗系统，溶剂瓶托盘，液晶显示器，键盘用户界面及软盘驱动器。 1.2 开机依次接通2695 分离单元、检测器、计算机和打印机的电源。接通2695 分离单元后，约20s 仪器开始自检，约1min 后，显示主屏幕，此时继续各部件的初始化，待主屏幕上方标题区出现“Idle ”时，仪器进入待命状态。 2 溶剂管理系统的准备 2.1 流动相脱气确认所有溶剂管路都充满溶剂，按【Menu/Status 】，进入“Status （1 ）”屏幕，光标选“Degasser ”，按【Enter 】，显示选项屏幕，光标下移选“Continuous ”，按【Enter 】。 2.2 启动溶剂管理系统 2.2.1 干启动，当溶剂的管路是干的或是需要更换溶剂时，在“Status （1 ）”屏幕下，按【Direct Function 】，光标选“Dry Prime ”，按【Enter 】，显示“Dry Prime ”屏幕，按欲启动的溶剂管路的屏幕键，如【OpenA 】，光标选“Duration ”，按数字键输入5min ，按【Continue 】，待限定时间结束后，重复操作，使实验所需的各溶剂管路均启动、排气并充满流动相。 2.2.2 湿启动在“Status （1 ）”屏幕下，光标选“Compomtion ”中欲使用的流动相，输入10 0％，按【Direct Function 】，光标选“Wet Prime ”，按【Enter 】，显示“Wet Prime ”屏幕，输入7.5Ml/min 和6min ，按【OK 】，待限定时间结束后，对每种流动相重复操作。 2.2.3 平衡真空脱气机在“Status （1 ）”屏幕下，光标选“Composition ”，输入流动相的组成，按【Enter 】再用光标选“Degasser ”中的“Normal ”，按【Enter 】，按【Direct Function 】，光标选“Wet Prime ”，输入0.000mL/min 和10min. ，按【OK 】。待限定时间结束后，按【Abort Prime 】。 3 样品管理系统的准备 3.1 冲洗自动进样器在“Status （1 ）”屏幕下，光标选“Composition ”，输入流动相的组成。按【Direct Function 】，光标选“PurgeInjector ”，按【Enter 】，显示“Purge Injector ”屏幕，输入“Sample Loop Volumes 6.0 ”，光标下移“Compression Check ”，按任意数字键，按【OK 】。 3.2 冲洗进样针在主屏幕下，按【Diag 】，显示“Diagnositcs ”屏幕，按【Prime Ndl Wash 】，显示“Prime Needle Wash ”屏幕，按【Start 】，30s 内应见溶剂从废液排放口流出。按【Close】、【Exit 】。 3.3 冲洗柱塞杆密封垫在主屏幕下，按【Diag 】，显示“Diagnosities ”屏幕，按Prime Seal Wash ，显示“Prime Seal Wash ”屏幕，按【Start 】，待排放口有水流出，按【Halt 】、【Close】、【Exit 】。 3.4 装入样品与转盘将样品瓶插到样品盘合适的位置，打开样品仓门，显示“Door is Open ”屏幕，装入样品盘，按【Next 】，直至所有样品盘装毕，关仓门。 4 编辑分析方法及执行样品分析表 在主屏幕下，按【Develop Methods 】，显示“Methods ”屏幕。 4.1 编辑分析方法 4.1.1 建立新的分离方法在“Method ”屏幕下，按【New 】、【Separation Methods 】，输入方法名，按【Enter 】，显示分离方法屏幕，该屏幕共有6 页，通过按【Next 】或【Prev 】切换。如需设定梯度，在第（ 1 ）页按【Gradient 】，输入后按【Exit 】；如需设定色谱柱的温度，在第（ 4 ）页输入后按【Exit 】；在第（6 ）页设定检测器的种类，光标选“Absorbance Detector ”，按【Enter 】，光标选“48 6﹨2487 ”，按Abs （1 ）图标，设定检测波长，按【OK 】、【Exit 】、【Save 】。 4.1.2 编辑已建立的分离方法在“Methods ”屏幕下，光标选欲编辑﹨修改的分离方法的图标，按【Edit 】，编辑\ 改各种分析参数，按【Exit 】、【Save 】。 4.2 编辑执行样品分析表 4.2.1 建立新的样品组在“Methods ”屏幕下，按【New 】、【Sample Set 】，输入样品组名，按【Enter 】，显示方法组屏幕，在样品组表中输入待分析样品的信息。在“Vial ”中输入样品放置的位
The Daily Operation Mode, It Includes All The Implementation Items, And Acts To Regulate Individual Actions, Regulate Or Limit All Their Behaviors, And Finally Simplify Management Process. 编订：XXXXXXXX 20XX年XX月XX日 真空滤油机安全操作规程 简易版
真空滤油机安全操作规程简易版 温馨提示：本操作规程文件应用在日常的规则或运作模式中，包含所有的执行事项，并作用于规范个体行动，规范或限制其所有行为，最终实现简化管理过程，提高管理效率。文档下载完成后可以直接编辑，请根据自己的需求进行套用。 1真空滤油机的检验检查 1.1检查真空滤油机的电气设备(各类表计)应经试验单位定期进行检验试验，合格后方可投入使用。 1.2机器安置是否平稳，试转检查不能有摇摆、震动。 1.3检查进、出油管安装是否正确，外接管道是否安装牢固，软管与金属管对接处均应用猴箍箍紧，做防止油管路运行中脱落的措施。 1.4检查外接电源是否正确，所接的电源电缆是否能满足滤油机容量要求。 1.5检查机器外壳应可靠接地。
1.6检查所有转动部分应无卡阻现象。 1.7进行试转，检查油泵、真空泵等电机转向应符合要求。 1.8检查冷却水连接是否可靠，水路应畅通。 1.9检查现场配置的灭火器材是否符合要求。 2真空滤油机的使用和注意事项 2.1由于真空滤油机使用次数少（一二年才用上一次），因此操作前，操作人员应仔细阅读说明书，必须熟悉滤油设备的操作方法。 2.2 严格按照说明书操作顺序进行操作，严格控制油罐油位，防止补处理油品吸入真空泵内。 2.3 油温一般控制在40～60℃（说明书有
GDZL-10真空滤油机 一、滤油机的用途及特点介绍 用途：本机能高效地脱除绝缘油中的水分、气体和杂质，提高油的耐压强度和油品质量，保证电力设备的安全运行。主要用于电力部门及工矿企业处理不合格的变压器油、互感器油、开关油等。 特点：1、本机具有小型高效、移动方便的特点，特别适合于现场带电工作。并可干燥电力设备潮气，还能方便地对电力设备进行真空注油。 2、在结构上采用了红外线液位自控装置，系统压力自动保护装置和高效脱气元件；操作方便、安全。 二、滤油机的工作原理及结构 工作原理及结构：滤油机工作时，油液在压差的作用下经入口进入加热器，含有杂质的油液经加热器升温后进入初滤器，大颗粒杂质被滤除，油液进入真空罐，在极低的真空压力和脱气元件的作用下，油中的水汽溃破油膜而析出，水分迅速蒸发，然后被真空系统排出或在冷却器中冷凝成水，除去水汽的油液被排油泵输入二级过滤及高精滤器除去微粒杂质即为净化油，完成净化全过程。 三、滤油机安装与试机 1、安装 本机应安放在水平地面上，平稳放置。 由于本机采用移动式，用户不需要另行设计安装基础，只需将本机移
到油罐附近的平地上即可。 电源进线的选用，必须能承受本机的最大电流。 2、试机 关闭本机所有阀门，接上进出油管，保证油罐到本机进出口油路畅通。 正确无误地接好三相四线电源。 启动真空泵、抽油泵，注意观察真空泵、抽油泵旋转方向是否正确，以及真空泵-电机、油泵-电机有无卡阻现象。 检查温控仪与加热器是否联锁，即温控仪控制加热器，只能在一瞬间完成。 关闭与大气相连的阀门，开启管路阀门，启动真空泵，在真空表指示最大真空度数值稳定后，停泵5分钟，其间观察真空表指针下降不应超过0.001Mpa，否则应当消除漏气部位。 四、滤油机的操作及使用说明 1、操作步骤 开启真空泵进气管上的阀门，启动真空泵，注意观察真空度上升的情况。 当真空度达到-0.08Mpa时，打开进油阀使其进油。 当油液进入真空罐内，油位达到油位计的中间位置时，开启出油阀门，自动启动油泵、开始出油。 提醒用户特别注意：必须在打开出油阀门后，才能启动油泵，否则会打坏过滤器。
1.0Review and Approval 审核与批准 Written By: ________________________________ Date: ____________________ 起草人日期 Approved By: ________________________________ Date: ____________________ 批准人 Department Head or Designee 日期 部门负责人或指定人员 Approved By:________________________________ Date: ____________________ 批准人 Quality Assurance 日期 质量保证部 2.0Purpose 目的 2.1本标准规定了的Waters e2695型液相色谱仪的使用、维护保养和校验。 3.0Scope 范围 3.1本标准适用于位于XXXXXXXQC实验室的的使用、维护保养及校验。 4.0Responsibilities 职责 4.1QC人员对系统的维护以及本规程的使用负责。 5.0References/Associated Documents 参考文件/相关文件 5.1Waters e2695操作员指南 5.2Waters2998操作员指南 5.3Waters2489操作员指南 5.4Empower工作站使用手册 6.0Definitions 定义 N/A 7.0Procedure 规程 7.1设备 7.1.1四元泵，Waters e2695 7.1.2控温自动进样器
7.1.3紫外可见光检测器，Waters2489 7.1.4二级阵列管检测器，Waters2998 7.1.5柱温箱 7.1.6溶剂脱气机 7.1.7装有Empower工作站的电脑 7.2维护 7.2.1灌装及清洗系统 7.2.1.1当真空脱气机第一次使用或当真空管是空的，或当改变溶剂，且当前 溶剂与真空管中溶剂不相溶时，应当灌装清洗系统 7.2.1.2如果使用易挥发的混合溶剂或改变溶剂时，若系统长时间关机（比 如，隔夜）灌装系统推荐将泵的流速控制在高水平（3-5ml/min）。 7.2.1.3使用注射器灌装系统（干灌装）：点击仪器面板上“Menu/status”按 钮，选择“Direct Function”,然后点击“dry prime”选择欲灌装的通道并 逆时针方向旋开灌装/排放阀，将专用注射器插入灌装/排放阀入口 内，拉动注射器活塞吸入大约10毫升灌装液或直到管路中不在有气 泡为止。灌装完成后顺时针方向拧紧灌装/排放阀。 7.2.1.4首次灌装系统时，使用干灌装并使用异丙醇、甲醇、乙醇作为灌装溶 剂。 7.2.1.5置换管路中的流动相，使用湿灌装：点击仪器面板“Menu/status”按 钮，选择“Direct Function”,然后点击“wet prime”选择欲灌装的通道。 7.2.1.6如果当前管路中溶剂是有机的或水而当前流动相也为有机溶剂或为 水，在能互相溶解的情况下，用流动相作为灌装溶剂。 7.2.1.7如果当前管路中溶剂是有机的或水而当前流动相也为有机溶剂或为 水，但不能互相溶解的情况下，使用异丙醇灌装系统。 7.2.1.8如果管路中溶剂为有机的而当前流动相为缓冲盐或管路中为缓冲盐而 流动相为有机溶剂时，使用10%异丙醇、甲醇、乙醇灌装系统。7.3优化泵的性能 7.3.1总是把存放溶剂瓶的溶剂瓶架放在泵的顶部（或在相对于泵较高的位置）。 7.3.2当使用盐溶液的时候，常需要用水冲洗所有流路。这样就可以将阀门端口的沉 淀的盐冲洗掉。在运行泵之前，用至少两倍体积（30ml）的水冲洗真空脱气 机，特别是当泵关闭较长时间时或者通道中使用易挥发混合溶剂时。 7.3.3当基线长时间不能处于稳定状态时，通常情况下应考虑溶剂进口过滤器是否堵 塞。当溶剂过滤器堵塞时，应将其从溶剂瓶中取出并将其放入30%硝酸溶液中 超声清洗30min。在将其重新装入溶剂瓶之前，必须用MillQ水对其进行彻底 的清洗。长期处于水或缓冲液中的过滤器常因为溶剂中藻类等微生物的生长，
真空脱气机使用说明书 1.前言 本使用说明书中对于设备的安装、调试和运行的描述仅适用于 YH-S6A YH-S10A YH-S15A YH-S20A 四个型号。请在安装、调试和运行前仔细阅读本说明，并妥善保存，以便日后参考。 2 概述 真空脱气机在所有闭合水循环系统中都能高效地运转。它的工作原理是将水循环系统中的一部分液体置于真空的环境下，此时液体中的游离态气体及溶解态气体就会释出。之后，这部分已经过脱气处理的、具有吸收性的液体将被注回水循环系统中参加循环。它们会重新吸收系统中的游离态气体和溶解态气体，以再次达到平衡。经过多次这样的过程之后，水循环系统中的游离态气体及溶解态气体就都被去除了。 2.1设备结构
2.2脱气机的工作过程 真空脱气机能按照用户预先设定的脱气程序自动运行，脱气过程可分为两个阶段： 1）进水阶段：系统中的液体进入脱气罐，液体中含有的所有气体都会被释出，并通过脱气罐顶部的自动放气阀与系统分离。 2）抽真空阶段：立式多级泵会对罐内持续抽真空，制造负压状态，使液体中溶解态气体全部释出，聚集在罐的顶部并通过自动放气阀排出。此时进水电磁阀再次打开，新的液体进入罐内。那些经脱气处理过的、有吸收性的液体被重新注回系统中参与循环，并重新吸收系统中的气体。 2.3 运行条件
真空脱气机适用于水循环系统或水--乙二醇（≤40%）混合液系统。若用于其它介质系统有可能导致不可预知的损害，由此导致的影响本公司不承担任何责任。请依据本说明第3 章中列出的技术参数对真空脱气机进行操作。 3.技术参数
4 安全保障 ·须由专业人员对设备进行安装和维护。 ·设备运行前，为保证安全，请断开电源和水压。 ·机体内有发热组件，请务必冷机启动 5 安装调试 5.1安装要求 ·请将设备安放在通风干燥的地方。 ·设备连接到380V/50-60Hz 电源。 ·请确认配备合适的定压膨胀系统，水进出脱气机时会引起系统压力的小幅波动。 ·系统中必须设有超压保护阀，以防止系统压力过高。 5.2安装和固定 ·建议将设备安装在系统的温度最低点(只针对供暖系统)，这样有利于溶解气体的脱除。 ·安装真空脱气机时一定要注意使控制面板向外，以易于操作。·设备要依据当地的施工操作规范安装。 ·原则上真空脱气机可并联安装在系统的任何位置上，建议将设备并联到系统主回水干管上，这样有利于溶解气体的脱除。 电器方面

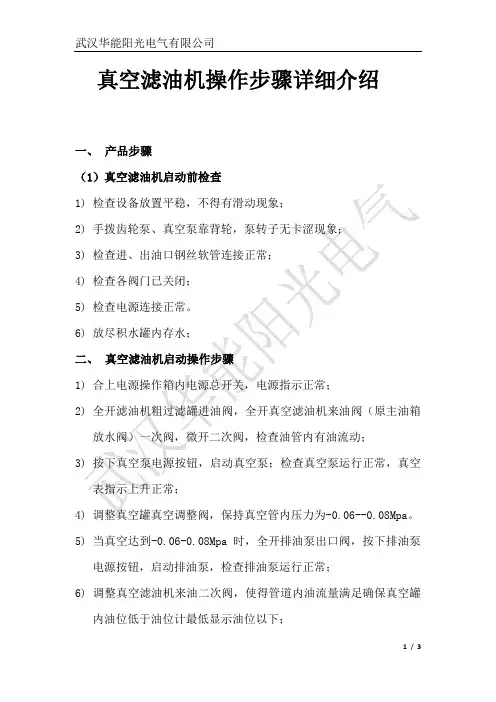

真空滤油机开机停机操作步骤 真空滤油机主要用于发电机组，润滑油系列、液压油、透平油等的净化处理，能快速有效除去油中的水分、气体、杂质，提高油料品质，保证机组调节，润滑系统正常工作，延长油料的使用周期，保证润滑系统安全运行起到了重要的作用。日常生活中正确的使用可以增加机器的性能和使用的年限 一、真空滤油机启动前检查 1、检查设备放置平稳，不得有滑动现象； 2、手拨齿轮泵、真空泵靠背轮，泵转子无卡涩现象； 3、检查进、出油口钢丝软管连接正常； 4、检查各阀门已关闭； 5、检查电源连接正常。 6、放尽积水罐内存水； 二、真空滤油机启动操作步骤 1、合上电源操作箱内电源总开关，电源指示正常； 2、全开滤油机粗过滤罐进油阀，全开真空滤油机来油阀(原主油箱放水阀)一次阀，微开二次阀，检查油管内有油流动； 3、按下真空泵电源按钮，启动真空泵；检查真空泵运行正常，真空表指示上升正常； 4、调整真空罐真空调整阀，保持真空管内压力为-0.06–0.08Mpa。 5、当真空达到-0.06-0.08Mpa时，全开排油泵出口阀，按下排油泵电源按钮，启动排油泵，检查排油泵运行正常；
6、调整真空滤油机来油二次阀，使得管道内油流量满足确保真空罐内油位低于油位计低显示油位以下； 7、调整温控仪，把温控仪上红绿灯中间的小按钮移到“设定”位置(此时显示设定温度)，调节上面的旋钮，设定温度50-60℃，调好后再把红绿灯中间的按钮移到“测量”位置，此时温控仪显示温度为实际测量温度； 8、按下油温加热器启动按钮1(或1和2同时投入)，检查加热指示显示正常，自动控制加热系统运行正常； 9、全面检查真空滤油机运行正常，确保无油滴漏现象后，作好记录。 三、真空滤油机紧急停机操作步骤 1、手拍滤油机“急停按钮”，确认真空泵、排油泵却以停下； 2、关闭滤油机油进、出口所有阀门；进行其他异常处理操作。 四、真空滤油机停运操作步骤 1、停止滤油机油加热系统； 2、关闭真空滤油机来油一、二次阀及粗过滤罐进油阀； 3、停下真空泵，检查真空罐真空降至零，关闭真空罐压力调节阀； 4、当排油泵出油管路无油流动后，停排油泵运行，关闭精过滤罐出油阀； 5、断开真空滤油机电机总电源； 6、全面检查滤油机，无异常后，作好记录。
真空滤油机使用方法 一、用前准备和检查 1.滤油机的各部件在出厂前都经过运行调整试验，经过长途运输后,到达使用现场须检查各部件是否完好无损。 2.电源的选用，必须能承受本机的最大电流。本机电路采用380V、50Hz三相四线交流电源，同时接入一根地线。滤油机上的配电柜以及油泵、真空泵、电加热器接线处都应进行检查，确保连接牢固，绝缘可靠。 3.在滤油机工作前滤油机应放平衡。 4.注入真空泵油并使油位达到正常位置。 5.油泵电机、真空泵电机试启动，观察旋转方向是否与标识一致，如不一致则将电源调换相位。 6.试转动真空泵-电机、油泵-电机有无卡阻现象。 7.滤油机接好电源，关闭滤油机的所有外端阀门，打开滤油机内部管道上的各个阀门，启动真空泵，当真空表指针达到-0.084Mpa稳定时，停机5分钟，其间观察真空表指针下降不应超过0.01Mpa，如下降就检查滤油机的连接部位是否有漏气现象和其他原因，应及时排出故障。 二、控制盘操作程序 1.控制盘外部接线见电器接线图，从电控柜的进线孔接入380V三相四线交流电，控制盘外壳要可靠接地。 2.检查电控柜内各部件是否松动、完好无损。 3.合上总电源开关，控制盘上的电源指示灯亮，表示电源已接通。 4.电源接通后，温控仪将自动启动，绿灯亮表示处于工作状态，然后将控温旋 5.钮旋至准许的工作温度范围（40-80℃）,加热器对油液进行加热(为防止“干烧”，只有在油液循环正常的情况后滤油机进油后才能启动加热器)。 6.整机停止运行后断开总电源开关，随后锁上控制柜门。

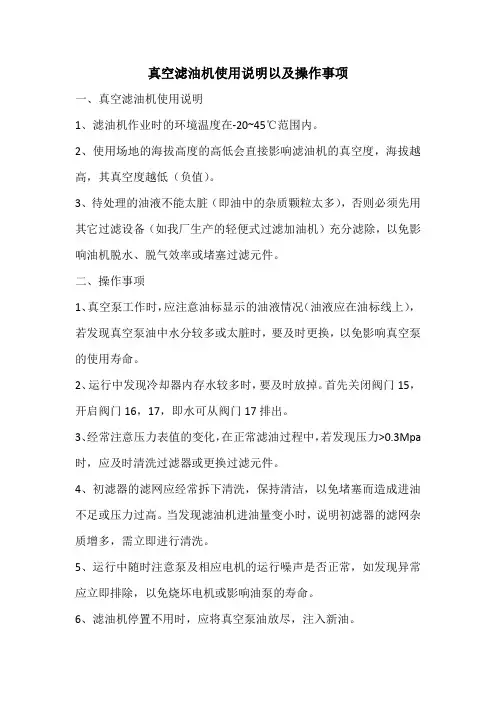

三、操作步骤及使用说明 （一）使用说明 1.本机作业时的环境温度应在-20~45℃范围内。但在低温条件时（0℃以下时），开机时应保证冷却水箱的水是液态的。 2.使用场地的海拔高度的高低会直接影响本机的真空度，海拔越高，真空度越低（负值）。 3.待处理的油液不能太脏（即油中的杂质颗粒太多），否则，必须先用其它过滤设备（如我厂生产的GL系列轻便式过滤加油机或DJL系列精密过滤机）进行先期过滤，以免影响滤油机脱气效率或堵塞过滤元件。 4.引入本机的电源线应有过载保护装置，电源线接入本机时应注意油泵、真空泵旋转方向正确，应将整机进行可靠的保护接零。 （二）运行操作步骤 1.接好滤油机的进出油管，进油口指向待处理油品（进油管口不要接触到油箱的底部，防止底部的机械杂质对油路的损坏），出油口与存放处理过后的油品的容器相连接，并确保各连接处不漏油。正确接入三相四线电源。 2.启动电源开关，电源指示灯亮，证明整机已处于准备工作状态，关阀进油口阀门、出油口阀门、旁通阀、放水阀、气液平衡阀、放油阀等，按下真空泵启动按钮。 3.待真空罐内的真空度达到-0.084Mpa时（从真空表上可观测到），开启进油口阀门，油液会被迅速吸进真空罐内。 4.当真空罐内的油位达到浮球式液位控制器设定值时，电磁阀会自动关闭，停止进油。这时可将出油口阀门打开。 5.启动油泵电机按钮。（提醒用户特别注意：启动油泵时，一定要先打开出油阀门，否则会打坏过滤器。）滤油机开始连续工作。 6.进、出油口油液流量平衡的调节：当真空塔上的真空度显示不正常时可适当调节气液平衡阀，调节真空度，保持进、出口油流量的平衡。当电磁阀工作可能因堵塞等因素不正常工作时可以开启旁通阀，保证滤油机能正常工作。 7.当油液循环正常后按下电加热启动按钮，对油液进行加热，温控仪已预先设定好为40℃—80℃的范围。这时，当油液温度升高到设定温度后，滤油机会自动关闭加热器，当油温低于设定温度时，加热器又会自动启动，因而该滤油机具有自动加热均匀、恒温的功能。 8.滤油机正常运行一定时间后，油液经循环过滤一定次数后，就可以从取样口取样化验。
ZKT-18F真空脱气仪使用及维护保养标准操作规程 1.操作方法 1.1.接通电源 接通电源，打开电源开关，电源指示灯亮，仪器进入自检程序。在自检程序中仪器检查真空泵和管路的密闭性。 1.2.主菜单 自检通过后，显示屏提示“按任意键进入主菜单”，此时按任意键，显示屏显示主菜单（主菜单内容是上次实验时设置的各种状态、参数）。如不按任意键，30秒后自动进入主菜单。 1.3.参数设置 在开始任何试验前，你需要进行参数设置。通过用【确认】键、【＋】键、【选项】键4个键的配合，对温度预置、除气时间、负压值、水位参数进行设置。仪器参数设置确认后，这些设置的参数将会一直保持下去，直到重新被修改。 2.运行试验 2.1.按键的功能 2.2.【确认】键：修改的参数存入仪器中，同时退出设置参数的反白显示。 2.3.【＋】键：设置参数加1 2.4.【－】：键设置参数减1 2.5.【选项】键：选取需要修改的参数项，选中的参数反白显示。 2.6.【启/停】键：按【启/停】键，仪器自动将需要处理的液体抽入罐中进行脱气处理。在脱气过 程中再次按【启/停】键终止脱气试验。 2.7.【开/关】键：在主菜单界面及可以放液的界面下，按【开/关】键，罐中的液体从出液口排出。 再次按【开/关】键，停止放液。 3.运行 主菜单参数设置完后，按【启/停】键即开始一个脱气过程。仪器自动将需处理的液体抽入罐中，自动循环、加热、脱气。脱气完成后，按【开/关】键放出已处理好的溶液。在脱气过程中再次按【启/停】键仪器将停止脱气操作。在放液过程中，再次按【开/关】键停止放液。 4.清洗 4.1.简单清洗 4.2.开机。自检正常后，在主菜单界面下，按【启/停】键开始抽入清洗液，抽到低或高水位后， 循环月2分钟，按【启/停】键停止抽液。此时按【开/关】键放出清洗液。如此反复几次即可。 4.3.灌装的拆装及清洗 4.4.排空罐中的溶液 4.5.将储液罐盖上与左、右快速接头座连接的2个快速接头脱开 4.6.将阀4、紫外灭菌灯、高低水位信号、高水位保护、低水位保护5个电信号连接器断开 4.7.将罐最下端出水口与循环泵进水口之间的管路断开 4.8.将罐从机器里取出 4.9.用螺丝刀拧开液罐最上面的螺钉，可将储液罐的盖打开，此时可用刷子清洗液罐内壁 4.10.清洗后。装上上盖，将空的储液罐放入机器中，连好5个电信号连接器和2个快速接头及液 罐最下端出水口与循环泵进水口之间的管路。 5.校准 5.1.按住【选项】键，打开电源开关，仪器进入校准菜单。按照显示屏校准菜单的提示，一步一 步进行校准。 5.2.进入校准状态时，待标准负压表为0Mpa后，按【选项】键进行下一步。 / 1/3
真空滤油机操作规程 一、操作与使用、注意安全事项 1．准备工作：设备与机外管道接好，水箱注入满水，真空泵油箱按规定注入真空泵油，增压泵保持油杯中有足够的润滑油，接好电源必须接地，机外管道阀门打开，设备上的各阀及堵塞拧紧不得有漏气之外。设备全开动电负荷是否与外电源相符合。 2．启动：先开动水泵，然后启动真空泵，真空表指针达到极点时，再启动增压泵，真空表会继续上升，真空度达到有限时，停机，观察真空系统情况，保持一分钟，真空表指针退回不大于0.00263MPa，如果大于此数要进行查找漏气之处，如果达到要求可进行下一步工作。3．真空系统正常后，打开进油阀，启动吸油泵，向真空罐内送油，待罐内油位达到300-400mm 高度时(真空罐下部视孔可以观察)启动排油泵，观看压力，不能超过规定指标。当排油泵正常时，如需要给油温加热可打开第一组加热，当需要快速或冬季油温较低时，可同时打开第二组加热器，加热器油温最高温度，可根据用户需要确定恒温位置，恒温调节器(即温度继电器)由40℃-80℃任选，一般调到50℃-60℃。 4．观察：全负荷开动后，要观察各仪表数值，是否都正常，亦可连续进行工作。 5．正常工作或启动过程都要注意电气原理图的联接控制要求。 6．注意安全事项： 6.1工作前零线接地。 6.2设备移动时要求不宜过快。 6.3注意各电机开车时的转向。 6.4零下天气工作时，注意冷却水用后放出防结冰。 6.5工作中，停电、停止进油，要关掉加热器。 6.6机外电线不允许细，预防发热，更不允许漏电。 6.7真空泵要注意注入润滑油及真空泵油。 二、维护保养及故障清除 1．开车后，真空罐内有油沫起浮，其原故：油质不好或水份过多，特别在加热油温较高时。解决办法：打开放气阀向罐内充气降下油沫，或者停止进油。 2．真空罐内的真空度达不到-0.096MPa,其原因：油中水多，水蒸气分压较大，过滤几次可以解决；或真空泵内水份多，真空度上不去，要换泵油；或真空泵内有磨损或划伤漏气要修复；或使用地区海拨高，气压本身达不到正常，特别注意进入管道漏气之处，要查找解决。
真空滤油机使用说明书-滤油机厂家提供 真空滤油机是针对各类油品专业研制开发的，适用于处理油品复杂的多功能滤油机，广泛用于绝缘油、润滑油、液压油、抗磨液压油、压缩机油、导热油、重负荷齿轮油、冷冻机油等，能快速脱出油中的杂质、水分、气体、脱出轻质烃、酸值，氨气等，提高油液品质，恢复油品的特有性能。 一、滤油机工作原理及流程 1：滤油机工作原理 A. 本系统主要分为五部分，第一部分为加热系统；第二部分为过滤系统，第三部分为真空分离系统；第四部分为油泵系统；第五部分为整机控制系统。 B. 真空滤油机根据减压分离，分子吸附、真空干燥、机械精密过滤原理。真空滤油机为单独的一台整机，无任何附属机械设备，利用水的饱和温度曲线和真空干燥原理进行立体的、多层面的快速高效油水分离技术，多级大通量深层次精密过滤技术，经处理后的油品达到国标使用标准。 2：滤油机工作流程 待处理油经过一级粗滤器后进入加热器进行加热，加热后的油经过第二级过滤器到螺旋喷淋雾化系统，油液变为粗粒雾状下落到反应塔上进入真空分离室，水分即开始蒸发，油雾，在罐内形成立体的，多层面的蒸发结构，通过短时的循环，便可达到净化目的。经过除杂质、脱水、脱气、除酸的油品在油泵的作用下经过精密过滤器完成一个净油工作循环。从真空分离室中分离出来的水蒸气热空气进入冷疑器，大部分水蒸气凝结为水存入积水仓，排出机外，油中热空气经冷却后由真空泵排出。 二、滤油机处理后油质指标
三、滤油机使用前准备和检查 1：真空滤油机的各部件在出厂前已经过调试运行试验，运到使用现场时须检查各部件是否完好无损。检查油泵与油泵电机连接轴是否同心、是否有松动现象，用手扳动油泵连接轴处查看是否有卡轴现象（如有此现象应立即校对油泵连接轴，直至校正后方可使用）。检查真空泵与真空泵电机皮带盘是否是一条直线，是否平行，有无错位现象，皮带松紧是否适中（如有此现象应校正后方可使用）。 2：将设备牵引到适合该设备运行的场所，真空滤油机安放平稳，试转检查不能有摇摆、震动。进油口接通机组油箱放油口，出油口接通机组油箱进油口。 3：滤油机上的配电柜以及油泵、真空泵、、加热管、接线处应进行检查，确保连接牢固、绝缘可靠。 4：油泵电机、真空泵电机、、试启动观察是否按要求方向旋转（按箭头标示方向），否则将电源调换相序。（反方向旋转将会严重损坏设备） 5：在线进行油处理时，要适当补充同牌号油保证油箱油位正常。 6：应固定好进线电源线，以防掉落触电。确认电源是否有短路、三相不平衡以及缺项等现象。 7：查看真空泵、是否加油（油应加至标注的液位范围内）。 8：值班人员应注意进、出油和电机运转情况。严禁缺相运转。 控制柜分为自动模式（按钮版）和PLC版。可参考：控制柜的运行操作步骤 四、滤油机运行操作 （1）操作步骤： 1.1.将滤油机安放平稳，接好电源，连接好进出油管，检查外接电源是否正确，所接的电源电缆是否能满足滤油机容量要求。 1.2.首先关闭所有阀门，然后开启真空泵，待真空度达到（-0.08Mpa）在打开进油阀，当油
编号：SM-ZD-56943 真空滤油机安全操作规程Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly. 编制：____________________ 审核：____________________ 批准：____________________ 本文档下载后可任意修改
真空滤油机安全操作规程 简介：该规程资料适用于公司或组织通过合理化地制定计划，达成上下级或不同的人员之间形成统一的行动方针，明确执行目标，工作内容，执行方式，执行进度，从而使整体计划目标统一，行动协调，过程有条不紊。文档可直接下载或修改，使用时请详细阅读内容。 1真空滤油机的检验检查 1.1检查真空滤油机的电气设备(各类表计)应经试验单位定期进行检验试验，合格后方可投入使用。 1.2机器安置是否平稳，试转检查不能有摇摆、震动。 1.3检查进、出油管安装是否正确，外接管道是否安装牢固，软管与金属管对接处均应用猴箍箍紧，做防止油管路运行中脱落的措施。 1.4检查外接电源是否正确，所接的电源电缆是否能满足滤油机容量要求。 1.5检查机器外壳应可靠接地。 1.6检查所有转动部分应无卡阻现象。 1.7进行试转，检查油泵、真空泵等电机转向应符合要求。 1.8检查冷却水连接是否可靠，水路应畅通。
1.9检查现场配置的灭火器材是否符合要求。 2真空滤油机的使用和注意事项 2.1由于真空滤油机使用次数少（一二年才用上一次），因此操作前，操作人员应仔细阅读说明书，必须熟悉滤油设备的操作方法。 2.2 严格按照说明书操作顺序进行操作，严格控制油罐油位，防止补处理油品吸入真空泵内。 2.3 油温一般控制在40～60℃（说明书有特殊说明除外）。 2.4使用中经常检查滤油设备各油管接头、阀门是否有堵塞、漏油现象，如发现故障应立即停机检查、处理。滤油机及油系统的金属管道应采取防静电接地措施。 2.5真空滤油机在运行过程中出口油压力大于0.3Mpa 时，应检查原因，有堵塞时停机清洗或更换过滤器元件。 2.6操作人员必须严守工作岗位，认真负责，值班时不得做其它无关的事情。 2.7滤油机工作现场严禁使用烟火，不得在滤油机设备附近吸烟。
真空滤油机使用说明书目录 目录 (1) 一﹑工作原理 (2) 二﹑流程图 (2) 三﹑真空滤油机主要技术指标 (2) 四﹑开机前检查与准备 (2) 五﹑操作要点 (3) 六﹑劣化油处理后可达到的几项主要指标 (5) 七﹑维护 (5) 八﹑故障排除 (6)
注意 1、开机前请您细阅本使用手册，不正确的操作将严重损坏本机的性能。 2、电源接线要严格按照电气原理图接线，作好接地，注意安全。 3、非公司人员或授权机构不得擅自更改或短接控制系统线路。 4、在供电的时候不要试图拆卸设备内部的任何单元；不要触及设备内部的端子或执行器，这样做可能导致电击和严重事故。 5、在设备运行过程中，不要试图拆卸或修改机内任何单元，任何这样做的企图都可能导致误动作、火灾或严重损害。 6、设备自动加热温度已由调试人员按用户要求设置，调定后非专业调试、维修人员不能随意改动。 7、只有具备电气系统知识的从业人员可以进行检修。 8、不要在下列场所操作控制系统： ＊温度或湿度超过规定范围的场所。 ＊由于温度急剧改变而引起凝露的场所。 9、当温控仪失效，不能再对加热系统进行控制时，绝对禁止启动加热器。
真空滤油机使用说明书 一、工作原理 水与油的沸点差距较大。高真空状态下，水的沸点下降很多，同时给油加热，使水份从油中快速逸出。再使油液经过精细过滤，成为合格油品。 滤前油在真空作用下，由进油口经磁性过滤、粗滤去粗粒杂质后到加热管加热。热油由喷射管喷为粗粒雾状，并逐渐分布于反映环上，在一个立体的范围内，形成三维的多层面的蒸发体，若此时真空度为-0.09MP a ，而水沸点只有50℃左右，且油已被加热并稳定在70℃，油中水份沸腾逸出，油水分离。大部份水蒸气进入冷凝器，凝结为水滴。其余的水汽与油中有害气体一起被真空泵排出。去掉水份的油由油泵泵出，经过精滤器滤除微粒杂质后输出，完成一个工作循环，短时间的循环之后，油中水、气、杂质就会除净，达到使用标准。 二、流程图 图一 三、真空滤油机主要技术指标 出油 进油
岛津LC-20AT型高效液相色谱仪 的图文操作手册 一、岛津LC-20AT型高效液相色谱仪： 岛津LC-20AT型高效液相色谱仪 二、功能和用途： 1、功能：本仪器采用高压梯度通过高压输液泵分别独立精确控制流量、调整 溶剂浓度比例，实现高效率、高精度混合；即配备了可提供全波长三维信息的二极管阵列检测器，全新的光路设计与有效的梯形狭缝池设计保证了高分辨率和高灵敏度；也配备了灵敏度更高、选择性更好的荧光检测器； 还配备了具有高灵敏度、检测范围更广的蒸发光检测器。 2、用途：本仪器可以高效地分离分析高沸点、热不稳定的有机及生化试样； 二极管阵列检测器对大部分有机化合物有响应；荧光检测器可以检测产生荧光的物质，对如多环芳烃、维生素B、黄曲霉素、卟啉类化合物、农药、药物、氨基酸、甾类化合物等有响应；蒸发光散射检测器对碳氢化合物、表面活性剂、聚合物、脂肪酸和氨基酸、油和挥发性低于流动相的任何样品、不含发色团的化合物有响应。
三、操作步骤： 1、色谱柱的安装 本仪器配备了SPD-M20A二极管阵列检测器、RF-10AXL荧光检测器和Varian380-LC蒸发光散射检测器。样品分析前首先要确定用什么检测器，然后把色谱柱连接到所需的检测器上。 2、开机 a、首先打开UPS，然后依次打开DGU-20A3真空脱气机、LC-20AT溶液 传输单元（泵）、CBM-20A系统控制器、所选用的检测器、自动进样器 SIL-20A，CTO-20A柱温箱电源打开。（HPLC组件的电源开关大都在仪 器的右下角） b、将两个泵上部中间的黑色旋钮逆时针旋转90~180度，按purge键进行自 动脱气，一般设置为3分钟；然后按自动进样器软键盘的purge键，对 自动进样器上的样品进行脱气，一般为25分钟。 c、双击Lc solution图标。输入用户名Admin，点击OK。单击系统配置的 图标，出现系统配置的对话框。单击自动配置，仪器自动将能找到的仪 器配置，也可以用图示中的蓝色和红色箭头分别添加和去掉配置的仪 器。需要注意的是，仪器优先选择自动进样器，如果需要手动进样，需
