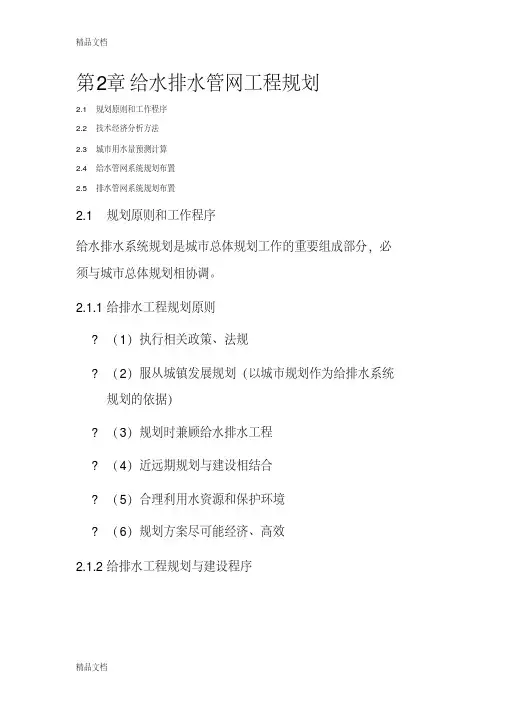

第2章给水排水管网工程规划
2.1 规划原则和工作程序
2.2 技术经济分析方法
2.3 城市用水量预测计算
2.4 给水管网系统规划布置
2.5 排水管网系统规划布置
2.1 规划原则和工作程序
给水排水系统规划是城市总体规划工作的重要组成部分，必须与城市总体规划相协调。
2.1.1给排水工程规划原则
?（1）执行相关政策、法规
?（2）服从城镇发展规划（以城市规划作为给排水系统规划的依据）
?（3）规划时兼顾给水排水工程
?（4）近远期规划与建设相结合
?（5）合理利用水资源和保护环境
?（6）规划方案尽可能经济、高效
2.1.2给排水工程规划与建设程序
2.1.2给排水工程规划与建设程序
主要任務
1确定服务范围、规模
2水资源利用与保护措施
3确定系统的组成与体系结构
4主要构筑物位置
5确定给水处理及污水处理的工艺流程与水质保证措施6管网规划和干管定线
7废水处置方案与环境影响评价
8工程规划的技术经济比较
2.1.2给排水工程规划与建设程序
2.2给排水工程技术经济分析方法
技术经济分析法
1.数学分析法：
是将工程方案构成工程费用最小化数学模型，将工程费用作为目标函数，就工程技术要求作为约束条件，通过数学最优化求解计算，使目标函数达到最优解。
2.方案比较法：
通过多方案的比较，从有限个方案中寻求经济效果最佳的方案（对比分析法）
2.3给水管网系统规划布置
给水管网由输水系统和配水系统组成。总要求：供给用户所需的水量、保证配水管网足够的水压、水质，保证不间断供水。
2.3.1给水管网布置原则
?按照城市总体规划，结合实际情况，进行多方案经济技术比较
?管线均匀分布给水区，保证水量、水压、水质
?以最短管线铺设，节约工程投资与运行费用
?保证供水安全，局部故障时，保证不间断供水或减小断水范围
?尽量减少拆迁、少占或不占农田
?管渠施工、运行、维护方便
?规划时应远近期结合
2.3.2给水管网布置的基本形式
1树状管网
特点：管线长度短，构造简单，投资省；安全可靠性差；水力条件差，易产生“死水区”，末端水流停滞影响水质
适用：对供水安全可靠性要求不高的小城市和小型工业企业。
二级泵站
2环状管网
特点：
管线长度长，投资大；安全可靠性好；水力条件较好，不易产生“死水区”，水锤危害轻。
适用：大中城镇和工业企业采用。
2.3.3给水管网定线
给水管网定线是指地形平面图上确定管线的位置和走向。1.城镇给水管网
一般铺设在街道下，取决于城镇平面布置，受建筑物、地形、交通要到影响。要求:干管延伸方向与水源、输水管、水池、水塔、大用户方向一致，干管间要有连接管，形成环路，避
免在高级路面或重要路面下通过，分配管与接户管，安装必要阀门和管件。
2.工业企业管网
根据水质、水压分别布置管网，用水集中，定线较容易，但避免地下建筑物。
3.输水管渠定线
远距离输水时，定线比较复杂。受地形、河流、山川、交通影响。要求：与城市建设规划相协调，减少拆迁、少占农田，尽量沿现有道路定线，较少交叉，避免穿越地质灾害区、岩层、高地下水位区，一般不少于两条，之间设置连接管和阀门，要有一定坡度，设置排气阀和排水阀。
2.4排水管道系统规划布置
2.4.1排水管网布置原则
（1）按照城市总体规划，结合实际布置
（2）先确定排水区域和排水体制，然后布置排水管网，按从主干管到干管到支管的顺序进行布置；
（3）充分利用地形，采用重力流排除污水和雨水，并使管线最短和埋深最小；
（4）协调好与其他管道关系
（5）施工、运行和维护方便
（6）远近期结合，留有发展余地
2.4排水管道系统规划布置
2.4.2排水管道系统布置形式
排水管网一般布置成树状网，根据地形、竖向规划、污水厂的位置、土壤条件、河流情况以及污水种类和污染程度等分为多种形式，以地形为主要考虑因素的布置形式有以下几种：
(1)正交式：
在地势向水体适当倾斜的地区，各排水流域的干管可以最短距离沿与水体垂直相交的方向布置。
特点：
干管长度短，管径小，较经济，污水排出也迅速。由于污水未经处理就直接排放，会使水体遭受严重污染，影响环境。
适用：老城镇合流制、雨水排水系统。
(2)截流式：
沿河岸再敷设主干管，并将各干管的污水截流送至污水厂，是正交式发展的结果。
特点：减轻水体污染，保护环境。
适用：分流制污水排水系统。
污水管网的设计说明及设计计算 1.设计城市概况 假设城市设计为某中小城市的排水管网设计，有明显的排水界限，分为区与区，坡度变化较大。河流为其城市的地面标高的最低点，由河流开始向南、向北地面标高均有不同程度的增加，且城市人口主要集中区，城区基本出去扩建状态中，发展空间巨大，需要结合城市的近远期规划进行管网布置。城市的布局还算合理，区域划分明显，交通发达，对于布管具有相当的简便性。 2.污水管道布管 (2).管道系统的布置形式 对比各种排水管道系统的布置形势，本设计的污水管铺设采用截留式，在地势向水体适当倾斜的地区，各排水区域的干管可以最短距离沿与水体垂直相较的方向布置，沿河堤低边在再敷设主干管，将各个干管的污水截留送至污水厂，截流式的管道布置系统简单经济，有利于污水和雨水的迅速排放，同时对减轻水体污染，改善和保护环境有重大作用，适用于分流制的排水系统，将生活污水、工业废水及初降废水经处理后排入水体。截流式管道系统布置示意图如下. (2).污水管道布管原则 a.按照城市总体规划，结合当地实际情况布置排水管道，并对多种方案进行技术经济比较； b.首先确定排水区界、排水流域和排水体制，然后布置排水管道，应按主干管、干管、支管 c.的顺序进行布置； 1—城镇边界 2—排水流域分界线 3—干管 4—主干管 5—污水厂 6—泵站 7—出水口
d.充分利用地形，尽量采用重力流排除污水，并力求使管线最短和埋深最小； e.协调好与其他地下管线和道路工程的关系，考虑好与企业部管网的衔接； f.规划时要考虑使管渠的施工、运行和维护方便； g.规划布置时应该近远期结合，考虑分期建设的可能性，并留有充分的发展余地。 (3).污水管道布管容 ①.确定排水区界、划分排水流域 本设计中有很明显的排水区界，一条河流自东向西流动，将整个城镇划分为区与区；同时降排水区域分为四个部分，分别有四条干管收集污水，同一进入位于河堤的主干管，送至污水处理厂。 ②.污水厂和出水口位置的选择 本设计中河流流向为自东向西，同时该城镇的夏季主导风向为南风，所以污水处理厂应该设置在城市的西北处河流下游，由于该城镇是中小型城市，所以一个污水处理厂足以实现污水的净化。 ③.污水管道的布置与定线 污水管道的平面布置，一般按照主干管、干管、支管的顺序进行。在总体规划中，只决定污水主干管、干管的走向和平面布置。 定线时，应该充分利用地形，使污水走向按照地面标高由高到低来进行，主干管敷设在地面标高较低的河堤处，管道敷设不宜设在交通繁忙的快车道和狭窄的道路下，一般设在两侧的人行道、绿化带或慢车带下。 支管的平面布置形式采用穿坊式，组成的一个污水排放系统可将该系统穿过其他街区并与所穿过的街区的污水管道相连接。管道的材料采用混凝土管。 ④.确定污水管道系统的控制点和泵站的设置地点 管道系统的控制点为两个工厂和每条管道的起点，这些点决定着管道的最小埋深，由于整个管道的敷设过程中，埋深一直满足最实用条件，且对于将来的发展留有空间，所以不需要提升泵站，全部依靠重力流排水。 ⑤．确定污水管道在街道下的具体位置 充分协调好与其他管段的关系，污水和雨水管道应该敷设在给水管道的下面，处理管道的原则为：未建让已建的，临时性管让永久性管，小管让大管，有压管让无压管，可弯管让不可弯管。 根据以上分析，对整个区域进行布管，干管尽量与等高线垂直，主干管沿河堤进行布置，基本上与等高线平行，整个城镇的管道系统呈现截流式布置，布管方式见附图。（污水管道系统的总体平面布置图）。 3. 管段设计计算：
排水管网设计说明 书
环境工程设计 大作业 题目城市污水管网的设计姓名姜晨旭 学号 指导教师王庆宏 成绩 二○一七年六月
目录 （一）设计概要 (2) 1.1设计题目 (2) 1.2设计内容 (2) 1.3设计资料 (3) 1.4设计参考资料 (3) （二）排水系统 (3) 2.1排水体制 (3) 2.2排水体制的选择 (4) （三）管网设计 (5) 3.1管道定线 (5) 3.1.1排水管网布置原则 (5) （4）规划时要考虑到使渠道的施工、运行和维护方便； (5) 3.1.2排水管网定线考虑因素 (5) 3.1.3污水主干管定线 (6) 3.1.4污水干管定线 (6) 3.2水量计算 (7) 3.3水力学计算 (9) 3.3.1水力学计算要求 (9) 3.3.2水力学计算过程 (11) （四）图形绘制 (13) （五）管材设计 (14)
（一）设计概要 1.1设计题目 1.2设计内容 （1）绘制CAD图并计算小区面积、布设管道、测量出地面标高；（2）完成流量计算并列出污水干管设计流量计算表； （3）完成水力计算，经过查阅水力计算图，完成污水干管水力计算表； （4）绘制主干管的纵剖图并进行标注。
1.3设计资料 （1）人口密度为400cap/ha； （2）生活污水定额140L/cap·d； （3）工厂的生活污水和淋浴污水设计流量分别是8.24L/s和6.84L/s,生产污水设计流量为26.4L/s, 工厂排水口地面标高为43.5m，管底埋深不小于2m，土壤冰冻深度为0.8m； （4）沿河岸堤坝顶标高40m。 1.4设计参考资料 1.《排水工程》（上册）（第四版），中国建筑工业出版社，1999 2.《环境工程设计》赵立军陈进富主编，中国石化出版社（二）排水系统 2.1排水体制 废水分为生活污水、工业废水和雨水三种类型，它们能 够采用一个排水管网系统来排除，也能够采用各自独立的分 质排水管网系统来排除。排水体制主要有合流制和分流制两 种。其中合流制又分为直排式合流制与截流式合流制两种。 前者是将排除的混合污水不经处理直接就进排入水体；后者 则是在合流干管与截流干管交接处设置溢流井，超出处理能
二〇一七年三月 目录 前言 (1) 第一章概述 (2) 1.1项目概况 (2) 1.2编制依据 (2) 1.3采用的规范及标准 (2) 1.4城市概况及自然条件 (3) 1.4.1城市自然条件 (3) 1.4.2地理位置及城市规模 (3) 1.4.3经济发展现状 (4) 1.4.4基础设施现状 (4) 1.4.5城市总体规划概况 (4) 1.5 城市污水设施现状及规划情况 (5) 1.5.1卧龙村污水设施现状 (5) 1.5.2卧龙村排水专项规划 (5) 2总体设计 (5) 2.1排水体制确定 (5) 2.1.1排水体制的种类 (5) 2.1.2不同排水体制的优缺点 (6) 2.1.3排水体系确定 (6) 2.2居民用水量及污水量预测 (7) 2.3工程规模 (7) 2.4管道总体布置方案 (7) 2.5管材比选方案 (7) 3工程设计 (9) 3.4.1污水管网现状 (9) 3.4.2管道分区布置 (9) 3.5 管道竖向布置 (9) 3.6污水管设计流量 (10) 3.7污水管道设计参数 (10) 3.8 污水管网水力计算 (10) 3.9管道、基础、接口 (11) 3.10污水管道附属构筑物 (11) 3.10.1污水检查井、井盖 (11) 3.10.2 跌水井 (12) 3.10.3预留至管井 (12) 3.10.4检查井踏步 (12) 3.11特殊构筑物设计 (12) 3.11.1管道过现状沟渠处理................................................................................................................................................ 12 4 环境保护 . (12) 4.2项目建设和运行对环境的影响及环保措施 (13) 4.2.1 工程建设对环境的影响 (13) 4.2.2 建设中环境影响的缓解措施 (13) 4.2.3项目建成后的环境影响及对策 (14) 4.2.4项目运营过程产生的污染物对环境的影响及环保措施 (14) 4.3环境影响评价结论 (14) 5劳动安全 (14) 5.1劳动保护与安全生产 (14) 5.2职业卫生保健 (15) 6消防 (15) 7节能 (15) 7.1节能的原则和要求 (15) 7.2节能措施 (15) 7.3节能效果分析 (16) 8管理机构及项目实施计划 (16) 8.1进度计划确定的原则 (16) 8.2项目进度计划 (16) 8.3项目建设管理 (16) 8.3.1项目特点 (16) 8.3.2项目管理任务 (16) 8.3.3项目投资管理 (17) 8.3.4工程质量管理 (17) 8.3.5工程进度管理 (17) 8.3.6建设合同管理 (17) 8.3.7项目协调管理 (17) 8.3.8建设安全管理 (18) 8.3.9建设资金管理 (18) 8.3.10运营管理 (18) 9水土保持 (18) 10土地利用、征地与拆迁 (18) 11投资概算及资金筹措 (18) 11.1编制依据 (18) 11.2主要费率确定及其他说明 (18) 11.3投资概算 (19) 11.4资金筹措 (19) 12存在问题及建议 (19) 12.1需存在问题 (19) 12.2建议 (19)
郑州大学水利与环境学院 《排水工程Ι》课程设计说明书题目：A城新区污水管网工程扩大初步设计 学生姓名 指导教师李桂荣 学号 专业环境工程2班 完成时间2012.3.3
目录 第一节设计说明书 (01) 第二节污水设计计算说明书 (04) 附录 附件一污水管道平面布置图 附件二污水管道各管段污水设计流量计算表 附件三城市污水主干管水力计算表 附件四污水主干管纵剖面图
第一节设计说明书 一、工程任务及设计范围 运用已学的排水管网的专业知识，进行A城新区污水管网工程的扩大初步设计。 设计主要内容如下： （1）设计基础数据的收集。 （2）确定设计方案，划分排水流域，进行污水管道的定线和平面布置。 （3）污水管网总设计流量及各管段设计流量计算。 （4）进行污水管道水力计算，确定管道断面尺寸、设计坡度、埋设深度等。 （5）污水确定污水管道在街道横断面上的位置。 （6）绘制污水管网平面图和纵剖面图。 二、设计原始资料 1． A城市平面规划图（1：1000） 该新城区的规划如图一所示。西部濒临白河，流向自北向南，主要的工业企业集中在城区的东南部，等高线较为平缓，自城区自东向西逐步降低，城区内无明显的起伏地势。 2．服务人口密度：350人／ha；生活污水量标准平均日120L/（cap·d） 3.主要的排污单位有如下工业企业和公共建筑，其位置如平面图所示： ①甲厂：最大班排水量20L/S。 ②乙厂：最大班排水量15 L/S。 ③公共建筑排水量(火车站)：15 L/S。 （学校）： 10 L/S。 上述工业企业所产生的废水经局部处理后，水质达到《污水综合排放标准》GB8978-1996所规定的三级排放标准后，排入城市污水管网，由污水管道统一收集后排入城市污水处理厂进行集中处理，达标排放。 各企业排水口的管底埋设深度不小于2.0米。设计街区的污水管道最小埋深不小于1.5米。火车站污水管道起端管道埋深为不小于1.5米。 4.自然状况：
