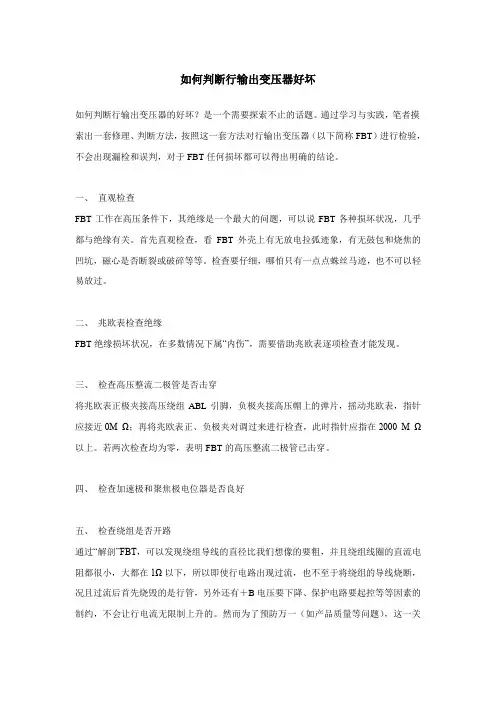

如何判断行输出变压器（高压包）的好坏
判断行变的损坏当行电路并不短路，但是电压就是上不去的时候，你可以用镊子短路一下行推动级变压器的初级，(可以判断，主电压是直流短路还是交流短路，如短路后，电压能恢复正常，说明存在交流短路；若短路后，主供电电路电压仍有过栽现象，说明存在直流短路。)如果这个时候行管的集电极电压恢复了，那么有90%是高压包损坏了，很准的。
彩显行输出和彩电行输出最大的区别在高压输出端和地之间内部并接一个高压电容,而彩电没有.98%的行输出损坏原因是此高压电容击穿,所以用500型万用表的*10K档测高压帽对地电阻不是无穷大,那它肯定坏了.如测不出阻值,再用电容表测一下高压帽和地之间的容量,99%的行输出电容在2700P-3000P左右,有的在
4000P-6000P,如小于2500P那电容也已击穿过,行输出即使还能用,到时候也会听到"吧-吧"响,是行输出内部的电容在打火,并且图象闪烁.(注:测量时断电并将高压帽从像管上取下.一般行输出的右面最后一个脚为高压电容的接地脚)
大多数情况下用万用表的电阻档就能准确、迅速地判断出行变的初、次级是否存在短路，（断路的还没有碰上），级间漏电，高压损坏的问题。通常情况下用万用表的R*100K档（MF10型表有此档）或R*10K档，红表笔接阳极高压卡簧，黑表笔分别去测高压包的所有引脚，若其中与任意脚有阻值的话，那该高压包必坏无疑。若前
面还不能确定行变是否损坏，那就改变方式，一只表笔接地，另一只表笔分别去接所有的引脚（包括引线），正常的高压包在测加速极与地之间时表针会有一小幅度的摆动，这跟加速极旋钮所处的位置有关，其它引脚也不应该出现任何阻值。
这种方法的缺点是不能示别行变有匝间短路的。此时就用万用表的电压档去验证了。方法是：用万用表的直流500伏电压档或更高，红表笔接加速极引线的焊点，黑表笔接地，通电一试，看该电压为多少？是否可调？若能在正常范围内变动，那行变本身也就是正常的高压包匝间短路用万用表测不出来,当你的显示器行管发热严重,行电流增大时,很可能是高压包匝间短路引起的。高压包匝间短路的轻重和行电流的大小有关，如果高压包短路较轻或者是一些轻微漏电,行电流增加不多显示器还暂时能用,但维持不了多长时间。
检测方法：在高压包的铁氧体磁心间穿绕一圈导线在中间穿过就可以不要在上面缠绕，稍长一些，两端露出导体，行电源中串入电流表。开机观察电流值然后短路穿入行输出的导线，在观察电流变化，如果电流突然猛增，说明高压包没问题，如果电流没有变化或变化微弱说明高压包有短路需更换。-
用镊子瞬间短路行电路的激励变压器的初级时,测量主电源是否升高,若升高的话,说明高压包坏了
在行管的C极与高压包之间串接一个60W灯泡，开机暗红正常、高亮则包坏，这个方法不用担心屡烧行管。十分安全，大家可试验。
一、引起高压包损坏的病灶包内高压滤波电容击穿。包内高压线圈匝间短路。包内高压硅堆漏电或击穿。
4、包内初次级线圈短路
5、包内聚焦组件老化，使聚焦及加速电压不稳定。
6、包体绝缘性能下降，使高压包对内或对外打火。
二、如何判断高压包是否损坏。
B根据高压包病灶的6个类型，损坏后的症状略有不同。包内高压电容击穿。这是造成高压包损坏的最大成因，大约有四成的高压包损坏与它有关。包内高压电容的容量约为2700P，比显象管锥体所形成的电容 1600P高一些，两个电容并联在一起总容量就有4300P以上，可以帮助减少屏幕的呼吸效应。由于包内高压电容的绝缘介质的绝缘强度远及不上显象管的玻璃，而且电极间距小，当高压过高或工作时间过长就很容易发生击穿。注意高压电容击穿后HV端对地阻值不一定为零，而是通常出现数千欧到数百千欧的阻值。这是因为电容内的绝缘介质被高压击穿碳化后仍有一定阻值，将万用表设10K档，测高压帽对地或对HVC端的阻值，正常时为无穷大，如出现阻值，可判断包内高压电容击穿。高压电容击穿后使HV 输出短路，开机则行电流巨大，通常会锁机或出现间歇啸叫，并且很容易烧行管。包内高压电容击穿后，在通电瞬间绕组电流剧增，ABL端子所外接的电阻通常会过流烧焦，这是一个判断其损坏的明显表徵。
2、包内高压绕组匝间短路。这也是经常导致高压包损坏的原因，由于包内次级短路，造成行电流大增，轻则锁机保护，重则烧行管。由于高压绕组匝间短路后功率消耗都在其内部发生，因此包体发热严重，很容易判断。
如果被保护快速锁机，就用低行压供电使其继续工作，诱使故障病灶出现，而且行电流不至于巨大，行管还是安全的。
包内高压硅堆击穿或漏电。高压硅堆击穿或漏电后，不经整流的交流高压加在滤波电容上，但电容不能隔离交流电压，其结果相当于短路，与高压电容击穿所造成的表象很接近，相比之下症状要轻一些，所以通常高压硅堆损坏后，ABL电阻并不一定烧毁，但行电流一样巨大。怎样检测高压硅堆是否击穿或漏电呢？只能使用兆欧表或带有100K量程的万用表，将黑笔接地或ABL端（如果高压包已拆离电路，就只能黑笔接ABL端），红笔接高压帽，正常时会有10兆欧左右阻值，（高压硅堆导通的内阻），将表笔对调，测量时表针会划动一下就归零，（包内高压电容充放电），如果测得阻值较低（小于5兆欧），就基本可以确定包内高压硅堆漏电或击穿了
4、包内初次级绕组短路。这种症状就不需要多说了，B+被直接短路到地了，结果与行管击穿一样。
5、包内聚焦组件老化。这种故障也很直观，就是聚焦电压或加速电压不稳，随着开机时间延长，图像聚焦越来越差。在排除了管座、G2滤波电容及机内潮湿漏电后，故障仍然存在，就可以肯定聚焦组件损坏了。
包体绝缘下降。这种情况在潮湿天气或老机中经常发生，表现为包体对外放电，轻则产生小电弧有嘶嘶声，重则电弧大并有啪啪声；如果包体对内打火，就只听到啪啪声而没有电弧产生。因为高压放电，HV电压瞬间下降，势必造成图像亮度及大小变动，甚至锁机或烧行管等。

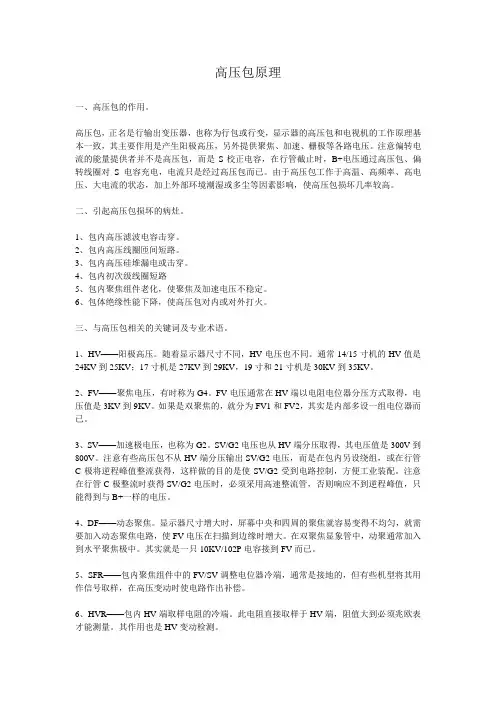

显示器高压包问题检修 常用彩显高压包故障分析与与原理 一、高压包概述显示器高压包和电视机高压包的工作原理基本一致，其主要作用是产生阳极高压。以及提供聚焦、加速、栅极等各路电压。由于高压包工作于高温、高频率、高电压、大电流的状态，加上外部环境潮湿或多尘等因素影响，使高压包损坏率较高，其损坏的常见部位如图1 所示。 二、与高压包相关的关键词及专业术语 1.HV-一阳极高压显示器尺寸不同，HV 电压也不同。通常14/15 英寸机的HV 值是24kV---25kV；17 英寸机是27kV~29kV，19 英寸和21 英寸机是30l，V~35kV。 2.FV--聚焦电压FV 电压通常在HV 端以电阻电位器分压方式取得，电压值是3kV---gkV。如果是双聚焦的，就分为FVl 和FV2，其实是内部多设一组电位器而已。 3.SV--加速极电压也称为G2。SV/G2 电压通常从HV 端分压取得，其电压值是300V 一,800V。有些高压包不从HV 端分压输出SV/G2 电压，而是在包内另设绕组，或在行管C 极将行逆程峰值整流获得，
这样做的目的是使SV/G2 电压受到电路控制，方便工业装配。注意，在行管C 极整流时获得SV/G2 电压时，必须采用高速整流管。4.DF--动态聚焦显示器尺寸增大时，屏幕中央和四周的聚焦就容易变得不均匀，就需要加入动态聚焦电路，对FV 电压进行动态调整。在双聚焦显像管中，有水平聚焦和垂直聚焦电路。 5.SFR--包内聚焦组件中的FV/SV 调整电位器冷端通常是接地的，但有些机型将其用作信号取样，在高压变动时使电路作出补偿o 6.HVR--包内HV 端取样电阻的冷端此电阻直接取样于HV 端，阻值较大， ·大众版2007 年合订本一o◎梁顺周必须用兆欧表才能测量。其作用也是HV 变动检测o 7.HVC--包内高压滤波电容的冷端通常此脚都被接地，但一些中高档机型将其用作信号取样，以便更灵敏地检测高压变动'。 8.G1--栅极负电压通常在包内绕组获得，G 1 电压值是…100V 200V。控制G1 电压可控制光栅亮度。加到显像管的G1 电压通常为一30V~一100V，关机消亮点通常也在G1 控制电路内完成，使
笔记本在工作时，液晶屏自身是不发光的，它需要借助背光灯管来实现发光，即灯管发出的光线通过液晶屏后透射出来，我们才能看清楚液晶屏上显示的内容。从工作原理上说，笔记本主板所提供的低压直流电先进入升压电路板，通过开关电路转换为高频高压电，然后将液晶屏背光灯管点亮。 如果笔记本开机后，液晶屏上显示的文字或图像非常暗淡，说明背光灯管没有工作，出现这种情况的原因有以下两种:一是驱动背光灯管的升压电路损坏;二是灯管自身损坏。 虽然液晶屏是整台笔记本中最精密、技术含量最高的部件，但只要掌握了它的工作原理，胆大、心细一些，完全可以自己动手解决这种故障。当然，在动手之前，要准备好以下工具:电烙铁、优质焊锡丝、松香、刀片、数字万用表、螺丝刀等。 第一步:拆开液晶屏的外壳。我们把装饰盖打开并将底下的螺丝拧下后，才能拆开液晶屏的外壳(有一些笔记本的液晶屏的螺丝在侧面)。笔记本外壳一般采用卡扣设计，所以在拧下螺丝后，要用小螺丝刀从缝隙处稍微撬开，并沿撬开处横向划开，即可打开卡扣。
注意:在撬卡扣时，螺丝刀不要太深入机器内部，避免损坏内部元件，同时，在撬卡扣时不能太用力，否则会造成外壳变形或卡扣损坏。 第二步:拆开外壳后，就可以看见笔记本液晶屏的内部结构了，图1为液晶屏灯管的工作电路。从图1可以看到，从笔记本的主板上引出了一组排线，这组排线的主要作用是将主板提供的电流和控制信号引入升压板，而升压板的作用则是将主板提供的12V直流电转换为背光灯管工作所需的高频高压电，同时根据主板的控制信号开启或关闭液晶屏灯管，调整灯管的亮度。升压后的高压电被输送给液晶屏上的灯管，并驱动灯管正常工作。 第三步:先确定是否是排线损坏导致的故障。用万用表测量输入升压板的电压是否正常，或者将笔记本整体拆开，用万用表测定排线两端是否有断路现象。如发现是排线断路，可将排线在两头剪断并重新接线，即可解决问题。 注意:有一些笔记本是用软印刷铜箔排线，这种铜箔一旦出现断裂就比较麻烦，最好的办法是更换铜箔排线，如无法实现，可仔细查看印刷铜箔，找到断路点，并用墙纸刀将铜箔表面刮开，用电烙铁快速焊接，即可解决问题。
高压分离（双行管）电路
高压包内部图： 高压包：15”的高压包一般有两个可调电位器，LG、三星只有一个可调电位器是G3极电压，G2极电压由CPU控制。 17”高压包上有三VR（可调电位器），下面为G2极（加速极），上面的是G3极（分水平和垂直聚焦）不能接反，若接反则无法调整聚焦，个别显示器只有两个VR（可调电位器）都是调G3极的，三星、LG、的G2电压由CPU控制或在电路板上经电阻分压后获得。 AFC自动频率控制的作用： 1、从高压包的次级线圈送出行逆程脉冲信号加到电源，使电流的振荡频率和行频一致消除干扰。 2、取行逆程反馈信号到行场振荡芯片，使行振荡的频率和行输出保持一致，消除干扰。 3、取行逆程脉冲信号加到升压控制电路使升压控制信号的频率和行频一致确保升压的稳定。
X射线保护的工作原理： 当高压上升时，会产生过多的X射线对人的身体造成危害所以加入X射线保护电路，在高压包的一组次级线圈输出一个直流电压经电阻分压后加到行场振荡芯片的X射线保护脚。当高压升高时，此电压也会上升，当超过X射线保护时从X射线保护脚给内部行振荡电路送去一个较高的电压，使振荡电路停止工作，不输出控制信号整机无高压实现保护，也叫做高压过高保护，简称高保。 高压包的故障： 1、开机在显示器内部有“啪”“啪”响声，高压包的外壳对地打火，换高压包。此类故障机不能长时间开机，否则烧毁行管。 2、亮度跳变、聚焦跳变坏高压包、电位器不良。 ①、G2电位器不良②、尾板上G2极旁边的磁片电容漏电 ③、管座内部有问题④、显象管内部有灰尘 如何判断高压包的好坏： 把G2加速极从尾板上焊下来然后开机，黑表笔接地，红表笔接GW的引线测G2极电压，如果电压有幅度则高压包坏，如果电压不变则是尾板的电路有问题，将尾板G2极对地的那棵瓷片电容取下来，在将G2的引线给焊回支，此时如果亮度不变，则是电容漏电更换既可，如果依然跳变则换显象管的尾座，更换后还若还有故障则是显象管本身有问题，可用高压电警棍处理。 3、烧行管：经查无其它元件损坏后，开机短时间行管发热，C极的直流供电被拉的很低（是主供电电压的1/2）时间稍长就烧毁行管，换高压包（高压包初级线圈短路引起）。 4、烧ABL（自动亮度控制）端的电阻：高压侧短路。 如何判断ABL的引脚： 在断电状态下高压包各脚与ABL脚都不通而且只有一只脚既为ABL（必须是跟电路里有连接的）。 5、看高压包的封装是否变形，鼓起、裂开、漏液等。则高压包必坏直接更换既可。

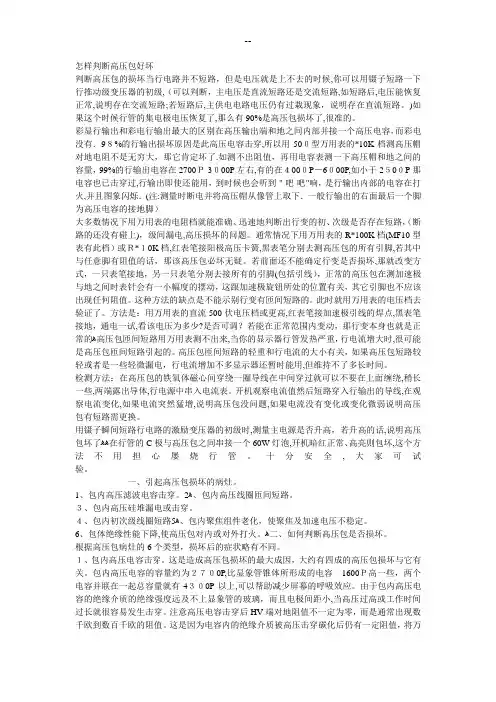

怎样判断高压包好坏 判断高压包的损坏当行电路并不短路，但是电压就是上不去的时候，你可以用镊子短路一下行推动级变压器的初级，(可以判断，主电压是直流短路还是交流短路，如短路后，电压能恢复正常，说明存在交流短路；若短路后，主供电电路电压仍有过栽现象，说明存在直流短路。)如果这个时候行管的集电极电压恢复了，那么有90%是高压包损坏了，很准的。 彩显行输出和彩电行输出最大的区别在高压输出端和地之间内部并接一个高压电容,而彩电没有.98%的行输出损坏原因是此高压电容击穿,所以用500型万用表的*10K档测高压帽对地电阻不是无穷大,那它肯定坏了.如测不出阻值,再用电容表测一下高压帽和地之间的容量,99%的行输出电容在2700P-3000P左右,有的在4000P-6000P,如小于2500P那电容也已击穿过,行输出即使还能用,到时候也会听到"吧-吧"响,是行输出内部的电容在打火,并且图象闪烁.(注:测量时断电并将高压帽从像管上取下.一般行输出的右面最后一个脚为高压电容的接地脚) 大多数情况下用万用表的电阻档就能准确、迅速地判断出行变的初、次级是否存在短路，（断路的还没有碰上），级间漏电，高压损坏的问题。通常情况下用万用表的R*100K档（MF10型表有此档）或R*10K档，红表笔接阳极高压卡簧，黑表笔分别去测高压包的所有引脚，若其中与任意脚有阻值的话，那该高压包必坏无疑。若前面还不能确定行变是否损坏，那就改变方式，一只表笔接地，另一只表笔分别去接所有的引脚（包括引线），正常的高压包在测加速极与地之间时表针会有一小幅度的摆动，这跟加速极旋钮所处的位置有关，其它引脚也不应该出现任何阻值。这种方法的缺点是不能示别行变有匝间短路的。此时就用万用表的电压档去验证了。方法是：用万用表的直流500伏电压档或更高，红表笔接加速极引线的焊点，黑表笔接地，通电一试，看该电压为多少？是否可调？若能在正常范围内变动，那行变本身也就是正常的 高压包匝间短路用万用表测不出来,当你的显示器行管发热严重,行电流增大时,很可能是高压包匝间短路引起的。高压包匝间短路的轻重和行电流的大小有关，如果高压包短路较轻或者是一些轻微漏电,行电流增加不多显示器还暂时能用,但维持不了多长时间。 检测方法：在高压包的铁氧体磁心间穿绕一圈导线在中间穿过就可以不要在上面缠绕，稍长一些，两端露出导体，行电源中串入电流表。开机观察电流值然后短路穿入行输出的导线，在观察电流变化，如果电流突然猛增，说明高压包没问题，如果电流没有变化或变化微弱说明高压包有短路需更换。 用镊子瞬间短路行电路的激励变压器的初级时,测量主电源是否升高,若升高的话,说明高压包坏了 在行管的C极与高压包之间串接一个60W灯泡，开机暗红正常、高亮则包坏，这个方法不用担心屡烧行管。十分安全，大家可试验。一、引起高压包损坏的病灶。 1、包内高压滤波电容击穿。 2、包内高压线圈匝间短路。 3、包内高压硅堆漏电或击穿。 4、包内初次级线圈短路 5、包内聚焦组件老化，使聚焦及加速电压不稳定。 6、包体绝缘性能下降，使高压包对内或对外打火。 二、如何判断高压包是否损坏。 根据高压包病灶的6个类型，损坏后的症状略有不同。

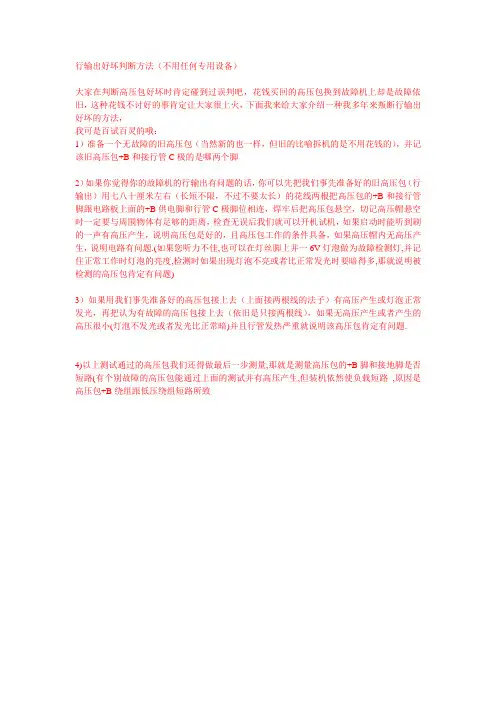

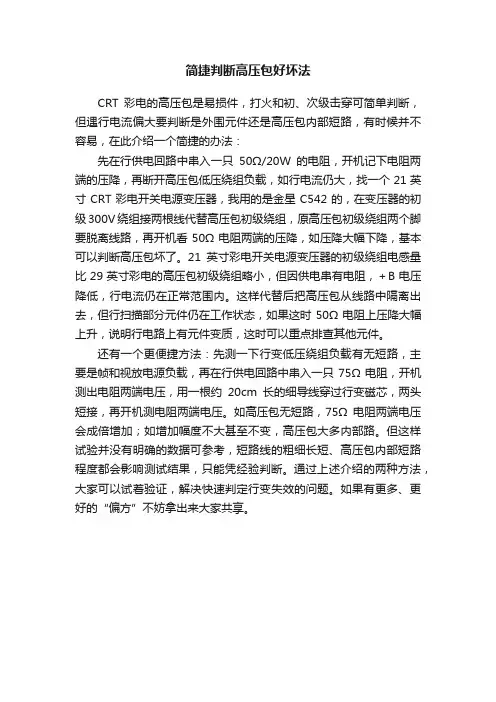

判断彩电行输出变压器好坏的方法 一、电压检查法当行输出变压器出现线圈匮间短路时,+B电压会相应地下降。在+B端接上电压表,然后对行激励变压器初级作幡时短路,使行输出失去激励脉冲而停止工作,此时观察+B电压的变化。若电压恢复正常,说明行输出电路有短路故障。 二、电流检查法此种方法适用于检查行输出变压器绕组匣间短路故障。用万用表电流挡串接在行输出变压器初级回路上作检测,当电流大幅度增加,大于500MA时可以判断行高压绕组发生短路。但用这种方法对于行输出变压器低压绕组匣间短路就不易检查出来。如21英寸的彩电行电流一般在270mA-350MA之间,当行输出低压绕组匝间发生短路时,所增加的电流在20%~30%左右,增幅并不大,较难判定行输出变压器是否有问题。 三、波形检查法对于一些+B电压下降,行电流有所增大的电视机,用上述方法又难以确定输出变压器的好坏时,通过用示波器测量行输出管集电极波形,可以立即判断行输出变压器绕组有否短路故障。在正常情况下,行逆程脉冲波形稳定整齐,没有杂波;脉冲幅度是+B电压的9倍左右,宽度为12us在行输出变压器发生短路故障时,所测行输出管集电极往往有杂乱的波形出现。 四、短路电流比较法这种方法简便实用。首先测量行输出工作电流I1,然后用一条长约20CM线径约0.5mm 的导线在行输出变压器磁心上绕1圈,再将导线两端短接一下,测出此时的行电流I2。如果I2较I1增加了70%以上的电流,即I2=(1.7-2.0)I1.说明行输出变压器无短路故障,若I2=1.08I1,即电流增加了8%,则行输出变压器高压绕组有2匝短路;若I2=I1,电流没有变化,说明有2匝以上的线圈短路了。要测量行电流的变化,也可以通过测量开关电源输出端与行输出变压器初级绕组之间所串联电阻上的电压降来判定电流的变化,这样更为方便。有的电视机正常工作时,行电流就较大,在怀疑行输出有短路故障时,但又不掌握正常行电流值,此时用短路电流法作检查,可以作出准确的判断。此外,电视机的行电流大小会因屏幕尺寸和偏转角度的差别有所不同。用这种方法可不必先知道行电流正常值是多少,只要短路行输出变压器一圃后,比较行电流值的前后变化,就可以作出正确的判断。在使用“短路电流法”时,要首先接好电流表,短接操作时间不宜长,只宜作瞬时短路,能观察到电流值即可。经过多次实践证明,用“短路电流法',判断行输出变压器故障的准确性高,而且安全,不会对元器件造成损坏。 大家在判断高压包好坏时肯定碰到过误判，花钱买回的高压包换到故障机上却是故障依旧，这种花钱不讨好的事肯定让大家很上火，下面给大家介绍一种判断行输出好坏的方法： 1）准备一个无故障的旧高压包（当然新的也一样，但旧的比喻拆机的是不用花钱的），并记该旧高压包+B和接行管C极的是哪两个脚。 2）如果你觉得你的故障机的行输出有问题的话，你可以先把我们事先准备好的旧高压包（行输出）用七八十厘米左右（长短不限，不过不要太长）的花线两根把高压包的+B和接行管脚跟电路板上面的+B供电脚和行管C极脚位相连，焊牢后把高压包悬空，切记高压帽悬空时一定要与周围物体有足够的距离，检查无误后我们就可以开机试机，如果启动时能听到刷的一声有高压产生，说明高压包是好的，且高压包工作的条件具备，如果高压帽内无高压产生，说明电路有问题。 3）如果用我们事先准备好的高压包接上去（上面接两根线的法子）有高压产生，再把认为有故障的高压包接上去（依旧是只接两根线），如果无高压产生或者产生的高压很小并且行管发热严重就说明该高压包肯定有问题。 如，一台创维29TM9000（5P30机芯）采电，采用VOC超级单片TDA9373。出现无光栅，有伴音的故障。检查视放管各极电压正常，且显像管灯丝亮；查显像管加速极电压为0V，其正常电压要求在320-580V 之间，加速极电压由行输出变压器T302内部产生，高压绕组产生的高压脉冲经整流分压再经加速极电位器调节输出，见图1。试调略去输出变压器上的加速极电位器（TSCREEN），电压无变化，分析可能是电位器输出端开路所致。 众所周知，一般常称FBT是彩电的第二电源，它提供多种功能电压输出，即显象管(CRT)的阳极高压HV(20～27kV)、聚焦极电压FV(3～8kV)、加速极电压SV(150-1080V)以及灯丝电压Vf(5．7～9V有效值电压)。这里灯丝电压是取自正逆程脉冲，有时兼做消隐脉冲、PAL开关触发脉冲、开关电源行脉冲电压等；FBT还提供视放电压(矩阵电压) (一般为190±10V)、初级电源电压一般为11O±10V)、低压电源(12V～18V)、场电源(24～60V)、电子调谐器调谐电压VT(30±2V)、行脉冲电压HP(HP电压为行正逆程脉冲，可供CTV消隐脉冲、PAL开关触发脉冲、开关电源行脉冲及AFC鉴相器需要)、ABL电压、存贮器供电电压(-29V)及高压限制电路电压等。
