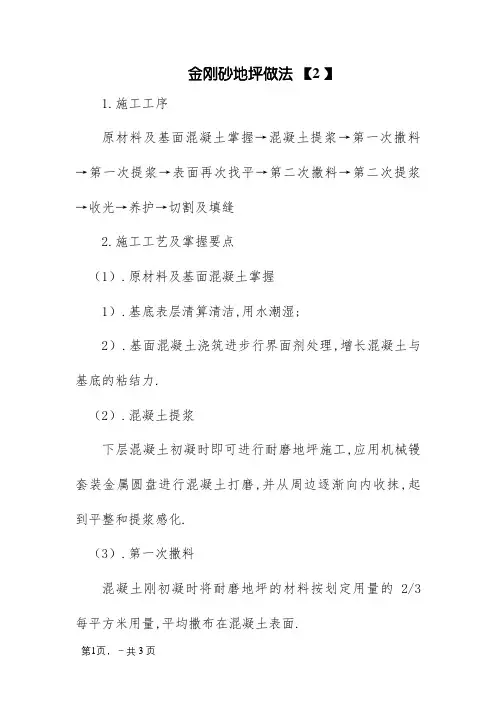

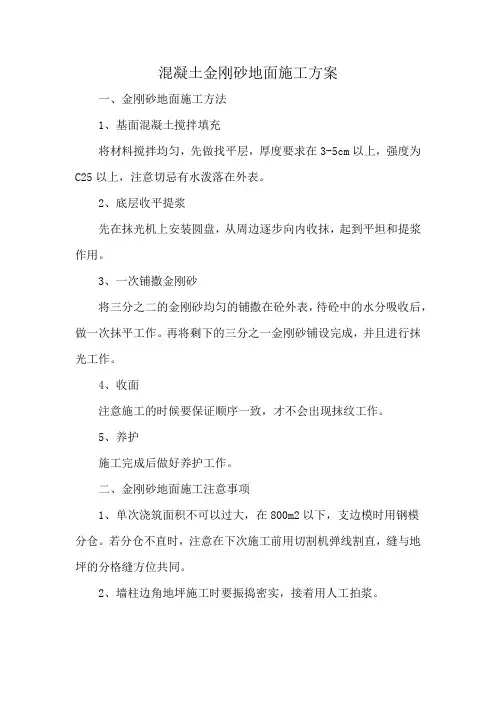

金刚砂地坪
B1.金刚砂为金属氧化物骨料或金属骨料硬化剂。骨料物成分主要有Al2O3、Fe2O3、TiO2等金属氧化物或金属骨料。
B2.施工机具
施工要求：基层砼初凝时（约3~4h），即可进行耐磨地坪施工，先在抹光机上安装圆盘，整体打磨砼并从周边逐渐向内收抹，起到平整和提浆作用。
注：砼初凝时间应根据作业环境、气候等环境决定。一般脚踩下陷不超过5mm开始提浆铺设金刚砂耐磨材料。
A2.步骤二：第一次铺撒金刚砂
施工要求：第一次铺撒2/3金刚砂材料均匀的铺撒在砼表面（不均匀处用刮板刮匀），待材料吸收砼中的水分、表面出现返潮颜色变灰暗后，开始第一次抹平。
施工要求：采用装圆盘的抹光机碾磨分散，使其与基层混凝土浆结合在一起，注意不要搓抹过度。墙边可采用铁抹子人工揉压收平。
A4.步骤四：第二次铺设金刚砂
施工要求：随即将余下的1/3料铺撒在混凝土表面，铺撒方向与第一次垂直，进行第二次抹平工作，最后用装刀片的抹光机完成抹光工作。
施工要求：随混凝土凝固时间调整刀片倾斜角度（转速及角度视硬化情况调整），抹光机作业时纵横交错（3次以上）进行。边角部位采用人工钢抹子有序同向的压光，避免抹纹出现。
A6.步骤六：养护、切缝
施工要求：施工完成养护7d，按照柱距（要求纵横≤6m）进行锯切分格缝，锯缝必须弹线；缝宽5mm，深20mm。
填缝要求：缝内的垃圾、浮灰清除干净，将填缝材料灌入缝内（缝内应干燥）；填缝材料平面应低于混凝土基面1-3mm，无漏灌、不溢出缝外；施工后4小时内防止接触雨水。
金刚砂地面施工方案Newly compiled on November 23, 2020
目录 1工程概况————————————————————————————2 2施工准备————————————————————————————2 3施工工艺和施工方法———————————————————————2 4混凝土浇筑———————————————————————————3 5金刚砂面层施工—————————————————————————3 6伸缩缝制作———————————————————————————3 7成品保护————————————————————————————4 8文明施工————————————————————————————4 9安全生产————————————————————————————4 1、工程概况 本地面工程为4500平方米，其中1500平方米为人防地面，做法为普通混凝土压光地面；其余3000平方米为地下车库地面，做法为金刚砂耐磨压光地面。地面厚度均为120mm。 2、施工准备 材料准备：商品砼、金刚砂。。。。。。。 机具准备：12#槽钢、震动棒、架子车、铁铲、磨光机等。 作业条件：地下车库灰土全部施工完。 3、施工工艺和施工方法 施工工艺： 基底灰土夯实→20mm厚细砂隔离层→混凝土浇筑、撒金刚砂→磨光→养护、割缝施工方法：
3.2.1 基层处理：首先将地基表面浮土、杂物等清理干净，无松动缺陷，要求地基表面平整度控制在30mm。 3.2.2 细砂隔离层： 为了减小基底灰土因干裂对混凝土面层的拉应力，不使面层受拉而开裂，故铺设 20mm厚细砂隔离层。要求只在安装好侧模的区间内铺设细砂并用刮杠刮平。 3.2.3 混凝土地面： a、浇筑顺序：间隔跳跃式浇筑。 b、侧模材料：12#槽钢、固定支架。 c、侧模安装标高控制：在安装每根钢模时必须用水准仪进行槽钢上口标高控制，若槽钢与基底间存在缝隙应用细砂或50mm宽木条进行缝隙填充，以保证混凝土浆德的不外漏。 d、侧模的固定：待槽钢顶标高控制好后，每间隔500mm用安装支架在槽钢外侧进行槽钢固定。 4、混凝土浇筑： 混凝土运输：本工程采用甲方提供的商品砼，在商混站与现场车道坡道口间用砼专用车进行运输；汽车坡道口到B段塔吊基座处用混凝土地泵进行运输；地泵出了口到工作面用三轮农用车进行运输。 混凝土浇筑：人工将三轮农用车运输来的混凝土用铁锹等工具铺平，顶高与侧模槽钢顶平齐。铺平后必须用震动棒进行震捣，落棒间距不大于300㎜，以保证混凝土的密实度。振捣完后用刮杠沿槽钢顶将其刮平，再用木抹子抹平，然后撒均匀撒布金刚砂并用带磨盘的抛光机抹平。 混凝土技术参数：强度等级采用C25，水灰比控制在以下，塌落度控制在±140㎜。5、金刚砂面层施工：
砼固化剂金刚砂耐磨地面施工方案 一、工程总体概况 工程名称 建设单位 设计单位 勘察单位 监理单位 施工总承包单位 合同质量目标 安全文明 工程地点 二、编制依据 《建筑施工手册》混凝土耐磨地面的施工方法 《健康安全环境管理大纲》 施工质量保证大纲 三、砼固化剂耐磨地坪施工机具 平板震动器，插入式振捣器，震动梁，砼输送泵，砼运输车，水平 仪，塔尺，水泥镘光机，不锈钢靠尺，木抹, 铁抹，水桶，喷壶，手 推车等另准备以下机具。 (1)泌水工具：橡皮管或真空吸水设备。 (2)平整出浆工具：中间灌砂的Ф 150 钢管，长度大于钢模宽度500mm 以上辊筒，两端设可转动拉环。
(3)平底胶鞋：混凝土初凝后使用；防水纸质鞋或防水纸袋；面层叶 片压光使用。 四、砼固化剂金刚砂耐磨地坪施工工艺 4.1 砼固化剂金刚砂地坪具体做法 A、地面： 1.FK 砼密封固化剂饰面 2.金刚砂耐磨层 3.250 厚 C25 砼垫层，内配双层双向? 8@200 钢筋网片 4、1.5 厚聚氨酯防水涂料防水层，面上撒黄沙，在墙柱交接处 翻起 250 高 5.30 厚 1:3 水泥砂浆找平 6、素水泥浆结合层一遍(内掺建筑胶 ) 7.150 厚 C15 细石砼 8.素土分层夯实，每层厚度200mm —300mm ，压实系数≥0.94 B、楼面： 1.FK 砼密封固化剂饰面 2.金刚砂耐磨层 3.250 厚 C30 砼垫层，内配双向? 4@200 冷拔钢筋网片 4.水泥浆结合层一遍 (内掺建筑胶 ) 5.钢筋混凝土楼板 4.2 工艺流程 混凝土基层浇筑---- 找平---- 金刚砂骨料第一次撒布及抹平
金刚砂耐磨地面标准做法
1目的： 明确地下室建筑面层施工的统一做法，提升地下室地面工程的整体质量，达到耐磨、美观等指标要求。 2适用范围： 适用于所有在建及新建项目地下室车库地面。 3编制说明 本标准做法要求所有在建及新建项目均按此做法执行。 4、金刚砂标准做法 4.1材料性能 金刚砂为金属氧化物骨料或金属骨料硬化剂。骨料物成分主要有Al 2O 3 、Fe 2 O 3 、TiO 2 等金属氧化物或金属骨料。 4.2基层要求 1)砼采用预拌砼（强度等级C25以上）,水泥用量≥300kg/M3,粉煤灰掺量≤10% （耐磨材料用量5kg/M2）。 2)严格控制混凝土原材料，水灰比宜为0.5±0.05 。 4.3施工机具
混凝土切缝机抹光收面机 真空吸水泵抹刀 4.4施工做法 步骤一：基层收平提浆施工要求：基层砼初凝时（约3~4h），即 可进行耐磨地坪施工，先在抹光机上安装 圆盘，整体打磨砼并从周边逐渐向内收 抹，起到平整和提浆作用。 注：砼初凝时间应根据作业环境、气候等 环境决定。一般脚踩下陷不超过5mm开始 提浆铺设金刚砂耐磨材料。 步骤二：第一次铺撒金刚砂施工要求：第一次铺撒2/3金刚砂材料均 匀的铺撒在砼表面（不均匀处用刮板刮
匀），待材料吸收砼中的水分、表面出现 返潮颜色变灰暗后，开始第一次抹平。 步骤三：揉压、抹平施工要求：采用装圆盘的抹光机碾磨分 散，使其与基层混凝土浆结合在一起，注 意不要搓抹过度。墙边可采用铁抹子人工 揉压收平。 步骤四：第二次铺设金刚砂施工要求：随即将余下的1/3料铺撒在混 凝土表面，铺撒方向与第一次垂直，进行 第二次抹平工作，最后用装刀片的抹光机 完成抹光工作。 步骤五：收面施工要求：随混凝土凝固时间调整刀片倾 斜角度（转速及角度视硬化情况调整）， 抹光机作业时纵横交错（3次以上）进行。
沈阳奥园广场（二期CD）项目金刚砂耐磨地坪施工方案 编制： 审核： 中铁建工集团有限公司 2014-5-25
金刚砂耐磨地坪施工方案一、耐磨地坪的材料 金刚砂为砂状，平均粒径1.5mm，约占总量60%；胶结物为经处理的高标号水泥，除采用水泥本色外，还有红、黄、绿、灰等多种色彩可供选择。本工程使用水泥本色。二、耐磨地坪施工机具 平板震动器，砂浆搅拌机，水泥镘光机，不锈钢靠尺，木抹, 铁抹，水桶，喷壶，手推车等另准备以下机具。 (1)泌水工具：橡皮管或真空吸水设备。 (2)平整出浆工具：中间灌砂的Ф150钢管，长度大于地模宽度500mm以上，两端设可转动拉环。 (3)平底胶鞋：混凝土初凝后使用；防水纸质鞋或防水纸袋；面层叶片压光使用。 三、金刚砂耐磨地坪施工工艺 3.1金刚砂地坪具体做法 楼1：（具体位置见建筑图）停车场 1、耐磨金刚砂面层 2、100mm厚C15混凝土垫层； 3、钢筋混凝土楼板； 楼6：（具体位置见建筑图）汽车坡道 1、耐磨金刚砂面层
2、50mm厚C15混凝土垫层，表面做礓蹉处理； 3、10mm厚刷水泥基渗透结晶防水涂料三道（只适用于一层至地下一层或二层坡道）； 4、钢筋混凝土楼板 楼13：（具体位置见建筑图）4-6层停车场 1、耐磨金刚砂面层 2、50mm厚C15混凝土垫层； 3、钢筋混凝土楼板 3.2工艺流程 混凝土基层浇筑---- 找平---- 金刚砂骨料第一次撒布及抹平墁光---- 骨料第二次撒布及抹平墁光---- 表面
修饰及养护 3.3基本施工条件和操作流程 样本先行：队伍进场后，先选一处6*6米做示范工程，各项指标达到要求后方可大面积施工。 样本工程施工时总结经验，获取各施工要点，如混凝土凝固时间，撒金刚砂时间，配合比塌落度等，面层施工速度与混凝土结构层凝固速度相统一。 3.3.1混凝土基层浇筑和找平 1、混凝土标号为C15，现场坍落度控制在75-100㎜之间，砂子采用中砂，楼面可采用细石混凝土，添加剂尽量少用粉煤灰。 首先将地基清理干净，不得有松散颗粒和垃圾，并提前洒水使地基湿润。为减少泌，应控制水灰比。 2、根据基层表面平整情况，确定灰饼的正确位置，再用靠尺板找好平整度。灰饼宜用1:3水泥砂浆抹成方形。 3、在灰饼的基础上，浇筑混凝土基层，混凝土尽可能一次浇筑至所需高度，局部未达到标高的利用混凝土料补齐，使用平板振捣器振捣，均匀密实，表面平整。
我国现行这种地面的表面平整度标准5mm/2ｍ?施工注意事项: 1)最好进行混凝土凝结时间试验，选择适宜的混凝土配合比及水泥外加剂。混凝土凝结过快使金刚砂面层无法施工，混凝土凝结过慢金刚砂施工时大量水泥浆向上挤冒而影响表面质量。?2)最好制定合理的混凝土施主工艺，确保连续浇筑及与面层施工速度的配合。 ３）最好根据要求选择合理的面层材料,严把材料进场关，严禁用石英砂代替金刚砂使表面硬度变弱。 4）最好选择有施工经验人员进行专门的水平控制和面层施工以确保质量。?５）最好加强成品保护意识，特别是彩色金刚砂地坪的成品保护。 金刚砂地面施工实践小结 在一个烈日炎炎的八月我融入了太原铁建建安分公司这个大集体,转眼间已过去两个多月了,虽然时间不长,但让我见识和学到的东西却不少，在此就我在这两个多月的见习期间所了解到的新工艺、新方法简单谈谈。 我见习的项目部为第七项目部,本项目部工程为中铁快运太原分公司太榆物流中心改造工程。项目位于太榆路鸣李站,占地面积2700０平方米，因既有库房不能满足大型行包运输使用要求，将对既有库房内部与周边的地面、站台、门窗以及水、暖、电、通风等设施进行全面改造。一号库长８4米，宽４８米,室内地面面积为４0３2㎡，由轻质隔墙分为四间;二号库长５２米,宽3６米，室内地面面积为1872㎡，由轻质隔墙分为两间。原室内地面为机红砖地面,上抹混凝土面层。抗压能力差，不能满足大型货车装卸货物运输需求,根据甲方要求更换为金刚砂抗压防滑地面。在这里我着重就现场施工和在网上查找的相关资料对金刚砂地面施工做简单介绍。 一、金刚砂地面简介 金刚砂地面为耐磨地面的一种，其组成成分为: 1、金刚砂，即骨料。为砂状,一种不生锈的非金属性骨料,平均粒
沈阳奥园广场（二期CD）项目 金刚砂耐磨地坪施工方案 编制： 审核： 中铁建工集团有限公司 2014-5-25 金刚砂耐磨地坪施工方案 一、耐磨地坪的材料 金刚砂为砂状，平均粒径1.5mm，约占总量60%；胶结物为经处理的高标号水泥，除采用水泥本色外，还有红、黄、绿、灰等多种色彩可供选择。本工程使用水泥本色。
二、耐磨地坪施工机具 平板震动器，砂浆搅拌机，水泥镘光机，不锈钢靠尺，木抹, 铁抹，水桶，喷壶，手推车等另准备以下机具。 (1)泌水工具：橡皮管或真空吸水设备。 (2)平整出浆工具：中间灌砂的Ф150钢管，长度大于地模宽度500mm以上，两端设可转动拉环。 (3)平底胶鞋：混凝土初凝后使用；防水纸质鞋或防水纸袋；面层叶片压光使用。 三、金刚砂耐磨地坪施工工艺 3.1金刚砂地坪具体做法 楼1：（具体位置见建筑图）停车场 1、耐磨金刚砂面层 2、100mm厚C15混凝土垫层； 3、钢筋混凝土楼板； 楼6：（具体位置见建筑图）汽车坡道 1、耐磨金刚砂面层 2、50mm厚C15混凝土垫层，表面做礓蹉处理； 3、10mm厚刷水泥基渗透结晶防水涂料三道（只适用于一层至地下一层或二层坡道）； 4、钢筋混凝土楼板 楼13：（具体位置见建筑图）4-6层停车场 1、耐磨金刚砂面层 2、50mm厚C15混凝土垫层； 3、钢筋混凝土楼板 3.2工艺流程 混凝土基层浇筑 ---- 找平 ---- 金刚砂骨料第一次撒布及抹平墁光---- 骨料第二次撒布及抹平墁光---- 表面修饰及养护 3.3基本施工条件和操作流程 样本先行：队伍进场后，先选一处6*6米做示范工程，各项指标达到要求后方可大面积施工。 样本工程施工时总结经验，获取各施工要点，如混凝土凝固时间，撒金刚砂时间，配合比塌落度等，面层施工速度与混凝土结构层凝固速度相统一。
埃塞宝丽机场航站楼扩建项目金刚砂耐磨地面施工方案
目录 1.编制依据 (1) 2.工程概况 (1) 建设概况 (1) 建筑设计概况 (2) 施工概况 (2) 设计构造概况 (2) 3.施工部署 (2) 组织机构及职责 (2) 技术准备 (3) 材料、机具准备 (3) 劳动力准备 (4) 4.主要施工方法 (4) 工艺流程 (4) 定位放线 (4) 支侧模板 (4) 洒水湿润 (4) 喷洒基层界面剂 (4) 混凝土浇注 (4) 混凝土刮平 (5) 第一次撒布耐磨材料及找平、抹光 (5) 第二次撒布耐磨材料及找平、抹光 (5) 养护 (5) 割缝 (5) 5.质量控制标准 (6) 主控项目 (6) 一般项目 (6) 其它质量要求 (6) 6.成品保护 (6) 7.安全要求 (6)
1.编制依据 2.工程概况建设概况
建筑设计概况 施工概况 本项目位于亚的斯亚贝巴，地处热带，但因地势较高、大部地区气候温和，气温10～27℃，年均气温16℃。每年10月至次年4月为旱季，4月到6月为小雨季，7至9月为大雨季，年均降水量高原区为1000～1500mm。 根据目前施工进度安排，气候适合金刚砂耐磨地面施工，有助于混凝土养护。 设计构造概况 根据设计图纸确定金刚砂耐磨地面的施工范围，下图为行李提取区域局部设计，其它区域施工方法与此相同。 3.施工部署 组织机构及职责 为顺利完成金刚砂耐磨地面施工任务，保证施工安全质量。项目经理部成立以项目
执行经理为组长的安全质量领导小组,并明确安全质量领导小组的岗位责任、职责。 安全质量领导小组组织如下： 组长：李秀栋 副组长：石霖、史建明 组员：赵宏伟、沈建、伊萨、卫维科、孙超、程朝鹏、张伟 组长：负责室内装修施工期间质量、安全全面协调与领导工作。 副组长：对施工图纸进行审查，确定金刚砂耐磨地面施工工序、做法，耐磨地面施工前质量、安全措施计划的制定，过程中质量检查与监控等。 组员：施工用材料、机械供应计划，施工过程中的安全管理与质量检查监控等，施工前施工技术、安全交底。 技术准备 （1）本工程金刚砂耐磨地面具有面积较大、混凝土厚度大、观感质量要求高等特点。金刚砂型耐磨地坪硬化剂是一种干撒型耐磨地坪材料，由精选金刚砂和特种水泥和聚合物添加剂混合而成的。耐磨地坪与混凝土同时施工，将其均匀的撒布在初凝阶段的混凝土地坪表面，经专用磨平机加工，即可在基础混凝土上形成一层极致密、高强度的耐磨损面层。优点：强度高、耐磨性好，抗冲击力强；与基础混凝土粘结力强，表面不起粉；施工方便等特点。依据地坪耐磨厚度2-3mm的要求以及金刚砂产品使用说明书，推荐用量5kg/㎡。目前正处于吉布提凉季，气候条件有利施工。 （2）会同协作单位搞好现场情况交底工作：做好施工测量及有关资料的移交，详细复核标高；布置好现场临时用电、水管线，搞好其它临时设施。 （3）熟悉和会审施工图纸：组织工程技术人员认真学习施工图纸，全面、系统的掌握图纸的全部内容，检查各专业图纸的预埋、预留是否齐全，提出有益的合理化建议。 （4）技术交底：在施工前，工程技术负责人参加施工人员组织的技术交底，应结合具体操作部位、关键部位及施工难点的质量要求，操作要点及注意事项进行交底，且认真贯彻落实。 材料、机具准备 本次施工材料有C30细石混凝土、耐磨地坪材料（金刚砂）、混凝土基层粘接剂；施工机械有混凝土罐车、泵车、小推车、平板振捣器、抹光机、切缝机等。 侧模板采用[5槽钢，刮杠为6m长的普通的铝合金刮杠。
金刚砂地面专业施工文案 目录 ◆金刚砂施工部署 ◆施工方案及人员安排 ◆施工进度计划表 ◆质量保证及服务承诺 一、项目简介： 采用整体耐磨地面处理方案，地面处理采用天韵牌金刚砂材料，施工面积约平方米，金刚砂地面施工与结构层混凝土同步进行。 二、工程的施工机械,材料主要有： 混凝土主要有： 1、水泥、砂、石子(商品混凝土C25，甲方提供材料） 2、主要机具：清地机、刮杠、木抹子、铁抹子、劈缝溜子、铁锹、小水桶、长把刷子、扫帚、切 割机、钢丝刷、粉线包、錾子、锤子。（甲方施工） 金刚砂地坪主要有：MBW整体粉光机钢抹子、圆角抹子、木抹子、金刚砂耐磨材料。（乙方提供） 三、施工前准备： 1．我方施工主任和甲方负责人、土建总包方负责人接洽，安排进场具体事宜。 2. 甲方提供乙方施工人员住宿条件。 3．接线安装照明灯具，检查粉光机性能。 4．了解土建混凝土施工日浇注量，分仓施工浇捣排布方案。 5．材料及其它材料现场清点、堆放、保管。 用清地机清理→用水冲干净→找标高→撒水泥油→浇捣混凝土→刮平尺搓平→基层平整度 验收（甲方施工）→撒布金刚砂材料→机械粉光机揉压抹平→抹光（乙方施工）→养护（甲方施 工）
四、混凝土施工工艺：（甲方施工） 基层处理：先将基层上的灰尘扫掉，用清地机和錾子清理干净、剔掉灰浆皮和灰渣层，并用清水冲净。 找标高：打点做。 洒水湿润：用水管将地面基层均匀洒水一遍。 刷水泥浆结合层：在铺设水泥砂浆之前；应涂刷水泥浆一层，其水灰比为0.4～0.5（涂刷之前要将抹灰饼的余灰清扫干净，再洒水湿润），不要涂刷面积过大。 铺水泥砂浆面层：涂刷水泥浆之后紧跟着铺水泥砂浆，在标筋之间用砂浆铺均匀，然后用刮平尺按标筋高度刮平。 五、抹光施工工艺 1．基层混凝土要求（甲方施工） A. 基层混凝土水泥含量必须在300kg/M3以上，水灰比控制在0.50以下，强度达到C25以上，混凝土配合 比设计尽量减少离析并对泌水有所控制。 ※现场施工时须注意以下几点： 1、混凝土应保证水泥用量，杜绝强度太低，甚至基层几乎没强度现象。 2、混凝土严禁采用超细砂、海砂，且含泥量不大于3%。 3、混凝土严格控制水灰比，杜绝为了施工刮平容易而拌和水太多，一般应控制水灰比在0.5±0.05； 4、一般来说，水泥砂浆虽然施工简便，但是由于强度较低，且容易干缩裂缝，尽量不要采用。 B、找平层混凝土应按照常规地面的做法来清理干净，充分润湿并在浇捣前扫素水泥浆。 C、混凝土结构层或找平层平整度应符合国家楼地面施工规范。 D、如甲方原地基裂缝原因造成金刚砂地坪表面裂开责任不在施工方。 E、施工方清理好地面甲方验收合格后施工方才可浇捣混凝土。
地下室耐磨地面（金刚砂+硬化剂）做法 一、编制目的与适用范围 1、编制目的因规范操作规程、明确技术要点、提高质量意识、确保中心地下车库地面施工质量。 二、编制依据 1、设计院施工做法及施工图纸，硬化地面分色图 2、《建筑地面工程施工质量验收规范》一般施工做法：地下车库地面做法如下：最薄处100 厚 C30 砼，坡度控制在 0.5%左右（内配ф6@200 单层双向钢筋网片）随捣随抹，表面非金属硬化处理（专业厂家施工）。 四、施工准备 1、材料准备： （1）、本工程采用 C30 商品砼，要求水泥的安定性、强度必须合格；黄砂必须采用中粗砂含泥量不大于 3％；石子的含泥量不大于 2％；砼供应商提供检测报告。 （2）、耐磨地坪材料必须为同一批号，保证基本无色差，材料的质量必须合格， 2、主要准备：翻斗车、小水桶、扫帚、2M 靠尺、铁滚子、木抹子、平锹、凿子、锤子、铁抹子、专用打磨机等。 2、技术准备：注：地面分仓缝、水沟宽度及位置设置需结合耐磨地面分色图、房管局关于地地面分仓缝、水沟宽度及位置设置需结合耐磨地面分色图、宽度及位置设置需结合耐磨地面分色图下停车位及行车道宽度相关要求进行优化。并严格交底至班组。下停车位及行车道宽度相关要求进行优化。并严格交底至班组。及行车道宽度相关要求进行优化 五、作业条件 作业条件： 1、车库内墙面上已弹好+100CM 水平线，独立柱上弹好+100CM 水平线，并做好复查工作，同时对地面灰饼进行复核。 2、车库地面用机械进行打磨，基层的垃圾清理干净，地面检查确保无渗漏。 3、对车库地面进行检查，局部较高部位进行凿除修补（墙面根部涨模处凿除修补完成）。 4、4、砼的坍落度控制在120mm～140mm 范围内，粗骨料最大粒径不超过30cm GB50209-20101 5、角铁用膨胀螺栓固定完毕（角铁固定详见附后图）。 6、电线管应做好试穿工作，对不通的电线管在地面砼浇筑前处理完成。 7、在框架柱四周、中间及跨中贴好分隔的 10mm 厚挤塑保温板。 8、须有足够的安全照明设施，以便控制边界及高低差。 六、操作工艺操作工艺施工工艺流程：找标高、弹面层水平线→基层处理→做灰饼→设置分隔条→铺钢筋网片→刷素水泥浆结合层→浇筑 C30 混凝土→表面非金属硬化处理→养护→割缝 1、找标高、弹面层水平线：根据墙面上及独立柱子上已有的+100cm 水平标高线，量测出地面面层的水平线，弹在四周墙面及独立柱子上。 2、基层处理：先将灰尘清扫干净，然后将粘在基层上的砂浆皮、砼残浆凿掉，最后用清水将基层冲洗干净。 3、做灰饼：根据已弹出的面层水平标高线，横竖拉线，用与混凝土相同配合比的拌合料抹灰饼，纵横间距 1.5m，灰饼上表面标高就是砼面层标高。 4、设置分隔条：本工程分隔条采用 10mm 厚的挤塑保温板，设置位置见附图，分割条应平行、顺直（待砼成型后对分格缝进行切割，切割宽度为 3mm）。 5、洒水湿润：浇筑混凝土前，应提前对基层表面进行浇水湿润，并用扫帚扫开确保地面
金刚砂+硬化地坪施工方案 根据客户的使用要求，并结合我们多年的经验，拟推荐如下施工技术方案： 地下室：C25细石混凝土找平+金刚砂地面+液态硬化抛光方案
施工技术方案 针对贵公司的具体情况及要求，彩田化工拟推荐地面施工C25细石混凝土找平+金刚砂耐磨地面的的施工技术方案，采用耐磨地坪材料制订施工方案，供贵公司参考选择。 1、施工准备： 地面功能的发挥与施工技术紧密相关,其施工工艺是在公司认可的技术条件下进行，其具体内容如下： 混凝土要求： a. 强度达到C25以上； b. 水灰比不高于； c. 混凝土骨料最大直径30mm(细石混凝土最大直径为10mm)； d. 现场搅拌之混凝土塌落度应控制在75-100mm,泵送混凝土应控制在 125-185mm。
4施工结构地面剖面图 5、C25(5cm)细石混凝土找平+金刚砂耐磨地面施工工序: ◆基面处理：机器清理地面，先将原有的将地面打毛，撒水泥清作做界面，并定点找平。 ◆浇注C25以上细石混凝土层； ◆使用带圆盘的机械镘均匀地将混凝土表面的浮浆破坏掉，并用长尺杆把混凝土刮平 ◆将规定用量2/3的耐磨地面耐磨材料播撒于初的凝混凝土表面，完成第一次撒布作业；待材吸收一定的水分，表面变暗，使用木抹或电镘抹平 ◆紧接第一次抹平后，进行第二次材料撒布作业(约三分之一)。为保证材料撒播的均匀，施工人员应注意纵横交错撒料（例：第一次撒料横撒，第二次撒料纵撒）； ◆耐磨地面完成后,为防止其表面水分急剧蒸发,确保耐磨材料 强度的稳定增长,应在地台完成24小时内用水或专用养护剂进行养护。 金刚砂硬化地面耐磨层 C25细石混凝土层 地基
*********工程**楼 金刚砂地面 施 工 方 案 建设单位： 施工单位： 编制人： 编制日期：年月日
一、工程概况 （一）工程概况 （二）现场概况 （三）施工难点 二、编制依据 三、施工准备 （一）现场准备 1、场地 2、设备 （二）材料分析及材料选用 1、材料分析 耐磨材料选用国产地面硬化剂材料，该材料由非金属矿物骨料、金属矿物骨料和特殊添加剂组成。耐磨地坪具有表面硬度高、密度大、耐磨、不生灰尘、不易剥离、经济、适用、范围广等优点。耐磨地坪摒弃了传统的混凝土基层与面层分开施工的做法，从而消除了因基层与面层结合不良而导致裂缝和空鼓的质量通病，简化了工序，缩短了施工周期，节约人工费用，在工厂、仓库、跑道、码头等工程中得到越来越广泛地应用。 2、材料选用 （1）基本材料 硬化剂材料分骨料和胶结物两种成分。骨料为砂状，平均粒径1.5mm，约占总量6%；胶结物为经处理的高标号水泥，与基层混凝土同质联接，连接无界面，避免了一般面层材料由于与基层混凝土不同质造成分层、空鼓、脱层现象。 硬化剂材料：成分为天然矿石。系不生锈的金属性骨料，一般采用铁矿砂硬度在莫氏8度以上。除天然矿石骨料外，其他水泥、色料等重量不超过总重量的35%。其起骨架作用，对混凝土耐磨性能起关键作用。 硬化增强剂：高分子聚合物材料，具有增强面层结合强度，减少表面孔隙率，增加耐磨性的功能。（硬化剂） 高效早强剂：提高混凝土强度，改善和易性，增强密实度，增加抗渗、耐磨指标。 （2）性能指标 1）材料用量：5公斤/平方米 2）成品面层厚度：约3毫米 （3）主要原材料产地 金刚砂：中国广东，武汉，重庆等地 固化剂：美国俄亥俄州CHEMTEC ONE TM(肯泰克) 助剂：德国毕克（BYK）公司等 （4）材料说明（见附件） （三）劳动力准备 四、施工方法 （一）金属骨料耐磨地面工程 1、施工结构地面剖面图 基层混凝土或水泥砂浆找平层 基层
金刚砂耐磨地坪施工工艺 金刚砂耐磨地坪做法： 50mm厚C25细石混凝土，内配A4@150×150钢筋网片，面撒2mm灰色金刚砂，集水坑周边1m范围内找1%坡，沿车库外墙设置10cm宽、5cm深排水明沟。 一、施工工艺 弹建筑标高线→地坪凿毛清理→打点→模板支设→撒素水泥扫浆→ 铺设钢筋网片→浇筑细石混凝土→基层收平提浆→均匀撒2/3量的 金刚砂材料→待混凝土初凝时，再撒1/3量的金刚砂材料→待金刚砂材料吸收一定水分后，进行机械圆盘作业（不少于2遍）→根据混凝土硬化程度，开始机械镘抹，边角位置用手工抹平压光→养护→切缝→验收 二、施工方法 (1)混凝土运输方式采用带自卸功能的机动三轮车。为减少泌水，应控制混凝土的水灰比和坍落度，商品混凝土利用溜槽配合人工卸料。(2）基层必须采用凿毛机清理干净，混凝土浇筑前地面应刷结合浆，防止地面粘接不牢造成空鼓。 (3)混凝土浇筑前钢筋网片必须通过验收，浇筑时混凝土钢筋网片应位于地坪厚度中间部位，以保证钢筋的合理受力，减少地面裂缝。施工过程中应及时将钢筋网片提起。 （4）沿车库外墙设置10cm宽、5cm深排水明沟，混凝土浇筑时应随时观察模板（槽钢）的直线度，发现弯曲及时修整。
（5）集水坑1m范围内按1%的坡度坡向集水坑或排水沟，最薄处40mm 厚。 （6）混凝土虚铺厚度应略大于设计厚度，根据模板间横向间距用通长的铝合金刮杠刮平，以保证面层的平整度。基层混凝土初凝时第一次撒约2/3量的金刚砂，待金刚砂材料吸收水分后出现灰色变暗时开始进行第一次收面；随机将剩下的1/3量的金刚砂撒在混凝土面上，撒金刚砂方向与第一次垂直。收面采用带圆盘的收面抹光机，边角部位采用人工钢抹子有序同向的压光，避免抹纹出现。 （7）地坪施工5-6小时后，马上撒适量水养护，以防止其表面水分的激烈蒸发，保障耐磨地坪强度的稳定增长，养护时间为7天以上。地面养护期间禁止人员进入或进行其他项目施工。 (8）地坪施工5-7天后做切割缝，以防不规则龟裂，切割缝间宜为6m（为保证美观，现要求伸缩缝按车库柱距中线分割,为避免独立柱根部出现裂缝，每个独立柱向外200mm切割一条方形伸缩缝，如下图所示）。切割应统一弹线，以确保切割缝整齐顺直，切割深度应至少为地坪厚度的1/2。 三、注意事项 1、严格按标高和坡度施工，控制混凝土的浇筑标高，并保证表面平整度符合要求，禁止出现排水不畅通和倒坡现象。 2、伸缩缝不顺直。伸缩缝必须顺直，以提高地坪观感质量。
金刚砂耐磨地坪施工方案完整版（建议收藏） 金刚砂耐磨地坪材料是一种即时可用的干撒式的特殊粉状骨料。是用于混凝土的单组分，拆开包装即可使用，不需添加任何辅料。将其均匀撒布在初凝的混凝土表面，经机械作业使之成为一个整体。干燥后从而获得良好耐磨、防尘和美观性能的金刚砂耐磨地面。 金刚砂耐磨地坪因具有高耐磨性、降低起尘、提高抗冲击性、抗油及油脂性能而受到广泛的使用。 产品规格：25KG/袋。 常用颜色：水泥本色、中灰、深灰、墨绿、草绿、铬绿、黄色、枣红色、灰蓝色、天蓝色，其它特殊颜色需要定制生产。 目前该种材料已普遍被广大用户所认识，并大面积推广应用于工业建筑、大型超市、学校、宾馆、停车库及公用设施的地面，采用硬化耐磨地坪材料已成为一种流行趋势。目前国内的厂房、超市、学校、宾馆、停车库及公用设施的地坪，一般采用非金属骨料硬化耐磨材料；只有在必须要更高的强度、更好的耐磨性、有特殊使用要求的地方，才采用金属骨料硬化地坪材料。针对大面积、高标准的厂房车间地面，施工金刚砂耐磨地坪，既保证了质量，又能缩短工期从而节约成本。 一、施工基面要求及环境条件 由于施工金刚砂耐磨地坪材料是在混凝土初凝期与土建施工者分前、后两道工序互为衔接进行的，所以优良的地坪质量完全取决于双方面施工责任心、材料品质和现场配合的一致性。因此在施工过程中，不仅应注意双方施工人员的紧密配合，还应严格按照规范进行施工。
同时，对于混凝土本身也应按要求进行配制和浇筑。具体的要求如下： A、原基面：素混凝土 施工金刚砂耐磨地坪对基面素混凝土的要求 1、C25以上（含C25）的细石混凝土（fcu,k=25Mpa(N/m2)），水泥含量至少为300kg/m2。水灰比不高于0.5，混凝土找平层强度应不小于C25标号。 2、强度等级（混凝土组成材料要求） ①水泥宜采用标号不低于32.5的普通硅酸盐水泥，其质量须符合GB175（硅酸盐水泥、普通硅酸盐水泥）标准。 ②绝不可采用自行抽取的地下水（防止地下水中石灰粉或其他矿物质含量过高影响混凝土的质量）。 ③水质应符合国家现行标准JBJ63《混凝土拌合用水标准》的规定。 3、混凝土找平不得采用水泥砂浆作为找平材料（必须选用细石混凝土），否则不能施工金刚砂耐磨地坪。 4、塌落度须在 75～110mm 之间效果最佳，无泌水或离析。 5、为了确保混凝土拌合物有足够流动性及利于施工，建议混凝土加适当外加剂。 6、金刚砂耐磨地坪最好同混凝土结构同时施工，如需同找平层同时施工，建议找平层混凝土采用细石混凝土，厚度不低于50mm并考虑配置伸缩钢筋网。 支架以及浇筑混凝土 B、施工环境 1、首先是施工现场的温度和湿度的测量及露点的确定。地坪材料施工人员可用测量环境温度、相对湿度的测量表直接测定温湿度，对应温度和相对湿度交叉点，查出露点温度。要施工金刚砂耐磨地坪的地面表面温度应该要高于露点3℃才可以进行施工。 当没有上述条件时，可以考虑使用湿布在已清洁地面上涂上一层非常清晰的薄水层，在15分钟内蒸发除去，就可以认为是满足了露点要求。 2、金刚砂耐磨地坪施工需要洁净的环境，任何一个细节的疏忽都可能造成缺陷或返工，从而导致损失，因而在进场施工前还需检查以下方面： ①要避免交叉作业，施工的时候现场要适度通风，但应防止风沙、扬尘及周围其他污染。 ②要检查门窗是否关好，施工场地能否封闭，屋面、水管等有没有漏水隐患。 ③还应该注意天气预报，了解清楚施工期间的天气状况是否适合，如果不适合应该和甲方协商，调整施工时间。
我国现行这种地面的表面平整度标准5mm/2m 施工注意事项： 1）最好进行混凝土凝结时间试验，选择适宜的混凝土配合比及水泥外加剂。混凝土凝结过快使金刚砂面层无法施工，混凝土凝结过慢金刚砂施工时大量水泥浆向上挤冒而影响表面质量。 2）最好制定合理的混凝土施主工艺，确保连续浇筑及与面层施工速度的配合。 3）最好根据要求选择合理的面层材料，严把材料进场关，严禁用石英砂代替金刚砂使表面硬度变弱。 4）最好选择有施工经验人员进行专门的水平控制和面层施工以确保质量。 5）最好加强成品保护意识，特别是彩色金刚砂地坪的成品保护。 一、金刚砂地面简介金刚砂地面为耐磨地面的一种，其组成成分为： 1、金刚砂，即骨料。为砂状，一种不生锈的非金属性骨料，平均粒径为1.5mm，约占总量60%， 硬度在莫氏8度以上； 2、经处理的高标号水泥，即胶结物。金刚砂地面的颜色 除采用水泥本色外还有红、黄、绿、灰、蓝及复合色等多种色彩可供选择，本工程地面选用蓝灰色。金刚砂地面的适用范围：用于须耐磨冲击且减少灰尘并符合金刚砂地面要求的混凝土地面，如：仓库、码头、厂房、停车场、维修车间、车库、货仓式商场等地面。其性能特点为：高耐磨性、减少灰尘、耐冲击性、施工方便。二、施工工艺流程垫层处理→钢筋绑扎→基层混凝土浇筑、刮平（同时金刚砂拌合）→抹光面拍浆→第一次撒布金刚砂拌合料及抹平、磨光→第二次撒布金刚砂拌合料及抹平、磨光→表面修饰及养护 三、操作要点 1、垫层处理垫层处理即进行场地平整处理，在施工过程中进行抄平、放线，做好标高控制，场地平整处理完毕后按图纸设计要求进行钢筋绑扎。 2、基层混凝土浇筑混凝土浇筑前要洒水使地基处于湿润状态，混凝土尽可能一次浇筑至标高，局部未达到标高处用混凝土料补齐并振捣，严禁使用砂浆修补。振捣时使用平板式振捣器振捣，柱、边、角等部位用木抹子拍浆，混凝土刮平后水泥浆浮出表面至少3mm厚。混凝土施工完毕后，如工期要求紧，可采用橡皮管或真空设备除去泌水，重复两次以上后开始金刚砂面层施工；如工期要求松缓，可待混凝土凝结2～4h（受现场环境影响）后开始金刚砂面层施工。混凝土施工过程中同时进行金刚砂材料拌合。由于我们单位第一次进行金刚砂地面施工，在材料的配合比等诸多方面因素的影响下，本工程采用预制成品金刚砂拌合料。 3、第一次撒布金刚砂拌合料及抹平、磨光 金刚砂拌合料撒布的时机随气候、温度、混凝土配合比等因素而变化。撒布过早会使金刚砂沉入混凝土中而失去效果；撒布太晚混凝土已凝固，会失去粘结力，使金刚 砂拌合料无法与混凝土粘合而造成剥离。判别金刚砂拌合料撒布时间的方法是脚踩其上，约下沉5mm时，即可开始第一次撒布施工。墙、门、柱和模板等边线处水分消较快，宜优先撒布施工，以防因失水而降低效果。第一次撒布量是全部用量的2/3，拌合应均匀落下，不能用力抛而致分离，撒布后用木抹子抹平。拌合料吸收一定的水分后， 再用磨光机除去转盘碾磨分散并与基层混凝土浆结合在一起。 4、第二次撒布金刚砂拌合料及抹平、磨光第二次撒布时，先用靠尺或平直刮杆衡量水平度，并调整第一撒布不平处，第二次方向应于第一次垂直。第二次撒布量为全部用量的1/3，撒布后立即抹平，磨光，并重复磨光机作业至少两次，磨光机作业时应纵横交错进行，均匀有序，防止材料聚集。边角处用抹子处理。面层材料硬化至指压稍有下陷时，磨光机的转速及角度应视硬化情况调整，磨光机作业时应纵横交错三次以上。耐磨地面的平整度要求为2m见方最大偏差3～5mm，同标高极高点与极低点最大偏差不大于20mm，尽量避免龟裂、脱皮、起砂现象。
金刚砂产品系本地所特有的一种天然铁矿石制成，金刚砂主要成分是三氧化铁，金刚砂实用广泛，效果理想。金刚砂不仅耐磨、抗压、抗冲击，还具有防湿、耐酸碱腐蚀、抗高温等性能。该金刚砂砂是喷砂方面首选材料，也是建材方面较理想的新型耐磨材料。在建筑上采用该金刚砂产品做成金刚砂混凝土耐摩层或金刚砂砂浆耐磨层，金刚砂抗压强度、劈拉强度、摩擦系数等方面均优于铁屑砂浆耐磨层，铁屑易发生腐锈脱落现象，而金刚砂则不然，金刚砂同辉绿岩铸石相比较，金刚砂不仅造价低廉，施工简便。金刚砂抗冲击强度和脆性值均超过辉绿岩铸石两倍左右。因此三十年来我国的煤矿、电力、化工冶金等工业基建工程的耐磨层都广泛使用金刚砂做混凝土或砂浆耐磨层。 金刚砂地坪：又被称为金刚砂耐磨地坪，硬化耐磨地坪，硬化地面，耐磨地板，耐磨地坪，超平地坪，耐重载地坪，防尘耐磨地坪，停车场地坪等。俗称金刚砂地面。 金刚砂耐磨地坪性能特点： 1 、固化后的表面硬度高，耐磨损，不起尘； 2 、使地面能承受大的冲击荷载； 3 、与基层混凝土整体粘接，不起鼓，不脱落； 4 、日常清洁方便简单，节省物料，降低费用。 5、施工厚度3-5mm，使用年限与原混凝土基面同步。 金刚砂耐磨地坪施工工 艺： 1 、混凝土基面浇注及找平； 2 、边角加固； 3 、计划覆盖率； 4 、撒布金刚砂材料于混凝土表面抹平； 5 、收光； 6 、表面涂刷养护剂。 1、金刚砂耐磨地坪施工详细： 地面硬化剂可分为两种，一种为非金属地面硬化剂，另一种为金属地面硬化剂，两种硬化剂是非金属或金属骨料与标准波特兰水泥及其他渗合料组成，开袋后即可使用。它具有很高的强度和耐磨性、防尘，有效增加地面的防油性、且缩短工期。一般用于须耐磨且防尘的工业地面。其28天强度；非金属地面硬化剂地面80mpa；金属地面硬化剂地面91mpa。施工完毕48~72小时后可能开放行走：7~10天后轻型货车可以行驶；28天后可以正常使用。 2、金刚砂地面的施工方法： 基层混凝土振捣要及时，先振捣料中处混凝土，以形成自然流淌坡度，然后全面振捣。为提高混凝土的极限拉伸强度，防止因混凝土沉落而出现裂缝，减少内部微裂，提高混凝土密实度，还采取二次振捣法。在振捣棒拨时混凝土仍能自行闭合而不会在混凝土中留孔洞，这时是施加二次振捣的合适时机，但也不能过振，防止离析。由于泵送混凝土并且在阴角处采用附加钢筋等构造措施外，还应在施工方面保证阴角部位的混凝土施工质量，及时覆盖、淋水、或喷洒养护剂进行养护，并控制拆模时间不宜过早。 3、金刚砂地面的施工方法： 基层混凝土振捣要及时，先振捣料中处混凝土，以形成自然流淌坡度，然后全面振捣。为提高混凝土的极限拉伸强度，防止因混凝土沉落而出现裂缝，减少内部
金刚砂耐磨地坪施工方案 一、材料介绍 金刚砂硬化剂是一种即时可用的含特殊矿物骨料、无机颜料及添加剂的地面耐磨材料。在基层混凝土初凝阶段，将其均匀撒在混凝土表面，经专业机械施工，从而使其与混凝土地面形成一个整体，成为具有高效致密性及着色高的性能耐磨地面，即加倍提高地坪耐磨性、耐压性及耐冲击性。 目前该种材料已普遍被广大用户所认识，并大面积推广应用于工业建筑、大型超市、学校、宾馆、停车库及公用设施的地坪，采用硬化耐磨地坪材料已成为一种流行趋势。 硬化耐磨地坪大致可分为两种：非金属骨料和金属骨料。目前国内的厂房、超市、学校、宾馆、停车库及公用设施的地坪，一般采用非金属骨料硬化耐磨地坪材料。只有在必须要更高的强度、更好的耐磨性、有特殊使用要求的地坪，才采用金属骨料硬化地坪材料。 二、材料性能 硬化耐磨地坪材料是具有耐磨、致密、不起尘、高强度、着色性好等性能。 三、特性、优点 新建大型工业建筑车间地坪、公用地坪采用硬化耐磨地坪材料具有以下特性、特点： 1.增强混凝土地面的耐磨性和强度 2.形成一个高密度、易清洁、抗渗透的地面
3.材料的整体色彩避免了其它材料周期性涂抹带来的费用及表面增厚现象 4.减少货运工具车轮对地面的磨损 5.地坪施工工期快、可大面积施工、提高工程进度 四、混凝土地面施工前准备 1.地基－碎石、素土地其必须经碾压机压实或夯实。 2.模板设置－为控制地面的平整度，一定要按地面设计标高设置模板（以钢模板为宜），模板设置应平整坚固，并涂抹模板油，模板间距以4－6米为宜，同时建议柱子周围设置菱形模板，应用水平仪检测模板高度，对偏差处使用楔形块调整。 五、混凝土要求 1.混凝土应尽可能使用商品混凝土。如采用自拌细石混凝土的强度应为C25,混凝土骨料最大直径30mm以下。（细石混凝土最大直径10mm） 2.泵送或现场搅拌混凝土浇筑要分仓按序进行，否则会因混凝土凝结时间不匀衡而导致无法进行规模机械镘抹施工。 3.建议混凝土一次性浇筑至设计标准，在混凝土浇筑的地方，如不敷设防水溥膜，则应洒水使地基处于湿润状态。 4.对于二次浇筑之混凝土地面，其表面混凝土浇筑厚度应不低于为40mm。进行二次浇筑时，应先将地面进行凿毛处理，并完全清除灰尘及杂物，洒水使地面处于湿润状态，以利于后浇筑层及第一次浇筑之混凝土很好结合。二次浇筑层应考虑配置钢筋网，以直径为1mm，
环馨地坪金刚砂介绍以及施工工艺 一、环馨金刚砂地坪简介 我公司使用耐磨材料各项技术指导符合JC/T906—2002《混凝土地面用水泥基耐磨材料》标准的要求。表面平整度允许偏差4mm（用2m靠尺和楔形塞尺检查）。 二、环馨施工组织设置 施工工艺安排：对于单层厂房，可直接在混凝土基面上施工耐磨面层，无须另做找平层。如果设计需要也可在基层混凝土上做细石混凝土找平层。施工顺序为清理地面、用角铁或槽钢做分割条、浇倒混凝土找平层、耐磨面层施工。 三、施工工艺流程 1、地基处理。 2、基层混凝土施工。 3、C30细石混图找平层施工。 4、耐磨硬化地坪施工。 四、环馨金刚砂地坪施工工艺及质量保证措施 （一）、直接在混凝土基面上施工金刚砂耐磨面层时对基层混凝土性能的要求： 1、混凝土强度要求在C30以上，水灰比不高于0.5；混凝土骨料最大粒 径不大于30mm，水泥用量不宜少于350Kg/m3。 2、为了控制平整度，要求分仓浇注混凝土。用钢轨分割成5M宽一条 的分割带；对于素混凝土，为了避免产生施工缝，建议在钢轨里面均匀设置50cm左右长的带肋钢筋，目的是把相邻的两块混凝土紧密拉扯成一个整体，防止产生施工缝，防止产生不均匀沉降；对于钢筋混凝土，根据我们的经验，整个地板钢筋全部连成一个整体，地面很少见沉降缝和施工缝，但混凝土必须留真缝，一般距离是30米。目的是防止混凝土收缩引起裂缝。 3、震动必须用插入式震动器和平板震动器结合使用；或使用桥式震动 器。要求必须震捣密实，表面不得露石，否则因打磨机无法操作导致金刚砂耐磨面层作业无法完成。 （二）、在细石混凝土找平层上施工金刚砂耐磨面层时对基层混凝土性能的要求： 1、地面清理：要求必须将余渣、浮尘清理干净，在浇注混凝土前基层 地面必须饱和吸水，并把积水扫干净，以免地面起壳、空鼓；地坪标高由甲方给出；用墨线弹在墙上或柱上。地面清理好后在浇注混凝土前要求用水泥净浆均匀扫面，或使用界面处理剂，以提高界面粘接力。 2、水泥沙浆或槽钢、角钢做分割条：按5m的间距，均匀设置，要求用 水平仪反复校正至平整误差≦2mm/3m。这是保证整个工程平整度符合要求
金刚砂耐磨地坪施工方 案 文件编码（008-TTIG-UTITD-GKBTT-PUUTI-WYTUI-8256）
金刚砂耐磨地坪施工方案一、材料介绍 金刚砂硬化剂是一种即时可用的含特殊矿物骨料、无机颜料及添加剂的地面耐磨材料。在基层混凝土初凝阶段，将其均匀撒在混凝土表面，经专业机械施工，从而使其与混凝土地面形成一个整体，成为具有高效致密性及着色高的性能耐磨地面，即加倍提高地坪耐磨性、耐压性及耐冲击性。 目前该种材料已普遍被广大用户所认识，并大面积推广应用于工业建筑、大型超市、学校、宾馆、停车库及公用设施的地坪，采用硬化耐磨地坪材料已成为一种流行趋势。 硬化耐磨地坪大致可分为两种：非金属骨料和金属骨料。目前国内的厂房、超市、学校、宾馆、停车库及公用设施的地坪，一般采用非金属骨料硬化耐磨地坪材料。只有在必须要更高的强度、更好的耐磨性、有特殊使用要求的地坪，才采用金属骨料硬化地坪材料。 二、材料性能 硬化耐磨地坪材料是具有耐磨、致密、不起尘、高强度、着色性好等性能。 三、特性、优点 新建大型工业建筑车间地坪、公用地坪采用硬化耐磨地坪材料具有以下特性、特点： 1.增强混凝土地面的耐磨性和强度 2.形成一个高密度、易清洁、抗渗透的地面 3.材料的整体色彩避免了其它材料周期性涂抹带来的费用及表面增厚现象
4.减少货运工具车轮对地面的磨损 5.地坪施工工期快、可大面积施工、提高工程进度 四、混凝土地面施工前准备 1.地基－碎石、素土地其必须经碾压机压实或夯实。 2.模板设置－为控制地面的平整度，一定要按地面设计标高设置模板（以钢模板为宜），模板设置应平整坚固，并涂抹模板油，模板间距以4－6米为宜，同时建议柱子周围设置菱形模板，应用水平仪检测模板高度，对偏差处使用楔形块调整。 五、混凝土要求 1.混凝土应尽可能使用商品混凝土。如采用自拌细石混凝土的强度应为C25,混凝土骨料最大直径30mm以下。（细石混凝土最大直径10mm） 2.泵送或现场搅拌混凝土浇筑要分仓按序进行，否则会因混凝土凝结时间不匀衡而导致无法进行规模机械镘抹施工。 3.建议混凝土一次性浇筑至设计标准，在混凝土浇筑的地方，如不敷设防水溥膜，则应洒水使地基处于湿润状态。 4.对于二次浇筑之混凝土地面，其表面混凝土浇筑厚度应不低于为40mm。进行二次浇筑时，应先将地面进行凿毛处理，并完全清除灰尘及杂物，洒水使地面处于湿润状态，以利于后浇筑层及第一次浇筑之混凝土很好结合。二次浇筑层应考虑配置钢筋网，以直径为1mm，孔径为25-50mm为宜。 5.混凝土浇筑后，最好能采用振桥进行振实，条件不允许时，可采用平板振动夯等振实，再使用钢辊进行人工反复碾压（钢辊应宽于模板0.5m以上）作出地台
