《二氧化碳保护焊》课程标准
一、课程名称：二氧化碳保护焊
二、适用专业：汽车检测与维修技术
三、课程性质及设计思路
（一）课程性质
《二氧化碳保护焊》是焊接专业必修课、核心课之一，是培养焊接高技能人才所必备的“焊接操作”与“焊接工艺制定与实施”两个首要岗位能力的关键课程，是培养学生熟练的操作能力的重要平台。该课程主要介绍各类基本焊接方法的焊接过程、实质、特点、适用范围及其焊接质量控制，同时对焊接方法的新发展作了概括介绍。
（二）设计思路
根据本课程对应的工作任务，将工作过程引入教学，以工作任务为引领确定本课程的结构，以职业能力为依据确定本课程的内容。以围绕掌握本专业职业能力来组织相应的知识、技能和态度，设计相应的实践活动；坚持以创设“真实的生产情境”为特征进行教学环境建设。教学过程中采用以“学生”为主体、以“典型焊接接头”为载体、“二保焊焊方法实施焊接”的行动导向教学方法，注重学生专业能力、方法能力和社会能力的培养，增强其职业能力拓展的后劲，满足职业生涯发展需要。《二氧化碳保护焊》的课程内容要经历由社会调研的行业岗位分析到典型工作任务确定，从典型工作任务对职业核心能力的要求到学习领域的设定，强调学习领域的教学内容是由多个实训项目的整合，在每个学习情景构建中分成应知知识点、职业能力要点、职业素质训练三个部分，为学生素质能力、职业能力、创新能力培养开拓新的途径，每一个实训项目对应一个典型工作过程。
四、课程目标
（一）总体目标
本专业的主要要求是要求学生通过对本专业的学习，能熟练掌握焊工的一般知识；为工厂培养所需的中级焊工操作工。学生除了要较全面地掌握相关的专业理论知识外，还要通过实训让学生拥有实际操作技能和熟练、精湛的动手能力。
（二）具体目标
1.知识目标：熟悉熔化极气体保护电弧焊各种方法的特点及适用范围
2.能力目标：能够在具体的技术要求和生产条件下，完成对典型材料、典型接头从焊接性分析、焊接方法及焊材选择到焊接工艺制订、焊接实际操作（焊接工艺评定）等的工艺过程。
3.素质目标：有较强的沟通能力，能与同行交流，具备展示自己知识技能的能力。
五、课时分配及课程内容
1.课时分配
本课程教学总时数为 24学时，具体分配可参照下表：
课时分配表
（一）教材使用建议
《焊接工艺学》中国劳动和社会保障出版社
《焊接技能训练》中国劳动和社会保障出版社
（二）教学过程建议
1．本课程的教学要不断摸索适合中职教育特点的教学方式。采取灵活的教学方法，启发、诱导、因材施教，注意给学生更多的思维活动空间，发挥教与学两方面的积极性，提高教学质量和教学水平。在规定的学时内，保证该标准的贯彻实施。
2．教学过程中，要从中职教育的目标出发，了解学生的基础和情况，结合其实际水平和能力，认真指导。
3．教学中要结合教学内容的特点，培养学生独立学习的习惯，开动脑筋，努力提高学生的自学能力和创新精神，分析原因，找到解决问题的方法和技巧。
4．重视学生之间的团结和协作，培养共同解决问题的团队精神。
5．加强对学生掌握技能的指导，教师要手把手的教，多作示范。
6．教学中注重行为引导式教学方法的应用。
7．在规范的前提下，注重对学生所完成焊接接头及其工艺、整体质量方面的引导。
8．任课教师根据学生情况及学校条件，可设计相应难度的主题，以达到教学目的。
（三）教学评价建议
对学生实行以职业能力为中心的考核，通过各种不同的考试形式激发学生自主学习的积极性，在解决实际问题的工作能力、获取新知识、新技能的学习能力、团队活动的合作能力、职业语言表达能力等方面得
到体现。
1．采用阶段评价，过程性评价与目标评价相结合，项目评价，理论与实践一体化评价模式。
2．关注评价的多元性，结合课堂提问、学生作业、平时测验、学生实践教学体会、基本技能竞赛及考试情况，综合评价学生成绩。
3．应注重学生实践中分析问题、解决问题能力的考核，对在学习和应用上有创新的学生应予特别鼓励，全面综合评价学生能力。
4．考核知识点与技能点全面开放，以项目带动知识点的学习。
(一)对学生的评价
以定量方式呈现评价结果，采用平时成绩和考试成绩相结合的形式。考核方式：考试课，平时占30%；实际操作制作产品占70%。
1．平时成绩（课堂提问、实训报告、出勤、完成任务情况）30% 2．实践操作（学生实践操作进度、完成情况和基本技能考试）70%
二保焊焊接工艺及技术 一、二氧化碳气体保护焊简介 二保焊是焊接方法中的一种，是以二氧化碳气为保护气体，进行焊接的方法。在应用方面操作简单，适合自动焊和全方位焊接。在焊接时不能有风，适合室作业由于它成本低，二氧化碳气体易生产，广泛应用于各大小企业二氧化碳气体保护电弧焊（简称CO2焊）的保护气体是二氧化碳有时采用CO2＋O2的混合气体。由于二氧化碳气体的0热物理性能的特殊影响，使用常规焊接电源时，焊丝端头熔化金属不可能形成平衡的轴向自由过渡，通常需要采用短路和熔滴缩颈爆断。因此，与MIG焊自由过渡相比，飞溅较多。但如采用优质焊机，参数选择合适，可以得到很稳定的焊接过程，使飞溅降低到最小的程度。由于所用保护气体价格低廉，采用短路过渡时焊缝成形良好。因此这种焊接方法目前已成为黑色金属材料最重要焊接方法之一。 1、短路过渡焊接 CO2电弧焊中短路过渡应用最广泛，主要用于薄板及全位置焊接，规参数为电弧电压焊接电流、焊接速度、焊接回路电感、气体流量及焊丝伸出长度等。 （1）电弧电压和焊接电流，对于一定的焊丝直径及焊接电流（即送丝速度），必须匹配合适的电弧电压，才能获得稳定的短路过渡过程，此时的飞溅最少。 （2）不同直径焊丝的短路过渡时参数如表：
（3）焊接回路电感，电感主要作用： a、调节短路电流增长速度di/dt, di/dt过小发生大颗粒飞溅至焊丝大段爆断而使电弧熄灭，di/dt 过大则产生大量小颗粒金属飞溅。 b、调节电弧燃烧时间控制母材熔深。 2、细颗粒过渡 在CO2气体中，对于一定的直径焊丝，当电流增大到一定数值后同时配以较高的电弧压，焊丝的熔化金属即以小颗粒自由飞落进入熔池，这种过渡形式为细颗粒过渡。 （1）细颗粒过渡时电弧穿透力强母材熔深大，适用于中厚板焊接结构。细颗粒过渡焊接时也采用直流反接法。 （2）达到细颗粒过渡的电流和电压围： 3、减少金属飞溅措施： （1）正确选择工艺参数，焊接电弧电压：在电弧中对于每种直径焊
CO2气体保护焊焊接工艺规程 1.适用范围 本守则适合所有从事本公司产品板材的焊接生产，焊接工艺要求、焊件检验、操作安全等。 2.焊接术语 2.1母材：被焊接金属材料的统称。 2.2焊缝：焊件经焊接后所形成的的结合部分。 2.3焊趾：焊缝表面与母材的交界处。 2.4焊缝宽度：焊缝表面两焊趾之间的距离。 2.5焊缝长度：焊缝沿轴线方向的长度。 2.6熔池：熔焊时在焊接热源作用下，焊件上所形成的的具有一定几何形 状的液态金属部分。 2.7熔敷金属：完全由填充金属熔化后所形成的焊缝金属。 2.8熔深：在焊接接头横截面上，母材或前道焊缝熔化的深度。 2.9余高：超出母材表面连线上面的那部分焊缝金属的最大高度。 2.10焊道：每一次熔敷所形成的一条单道焊缝。 3.材料 3.1材料应符合技术条件要求。 3.2材料应具有良好的表面质量，光洁平整、无锈蚀等缺陷，尺寸、厚度 符合规定。 4.设备与工具、物料 4.1设备：CO 2保护焊机、CO 2 气瓶。 4.2工具：钢卷尺、游标卡尺等。 4.3物料：焊丝等。 5.工艺准备 5.1焊工按车间要求佩戴好劳保用品，如防砸安全鞋、焊接皮手套、护目 镜、口罩等。 5.2操作者了解设备的性能及使用要求，焊接前检查焊机的接线、焊丝的 安装是否正确。 5.3焊接设备集中放置在离焊接区较近的室内，保持通风良好、干燥。5.4CO 2 焊接一般采用直流反极性接法，即焊件接电源负极，焊枪接电源正极的接线方法。 5.5在工件表面的水、油漆、油、锈蚀等要进行清除，用细锉或钢刷等方 式清除氧化膜、毛刷和表面缺陷，清理工具应保持清洁。 6.工艺过程 6.1 接通电源 检查操作控制板电源指示是否正确，冷却风扇运行是否正常。 6.2 试气 接通试气开关、验证保护气体是否畅通；
二保焊机操作规程二保焊机组成结构1.
气瓶总阀压力表 二氧化流量调节旋钮 碳气瓶 二保焊机 电源线 焊接地线 移动小车 二保焊机组成结构图 1.安全操作注意事项1.1工作前检查戴焊工操作人员必须持有电气焊特种作业操作证方可上岗，操作前必须穿工作服、绝缘鞋，1.1.1 手套、戴好防护面罩，穿短袖操作时必须戴防护套袖；检查设备、检查电源线是否破损，地线是否可靠，导电嘴是否良好，送丝机构是否正常，极1.1.2性是否选择正确，焊枪的喷嘴与导电部件的绝缘应良好，导电嘴和焊丝的接触应可靠；送丝机构、减速箱的润滑应良好；CO2气路检查。二氧化碳气体气路系统包括:二氧化碳气瓶、干燥器、减压阀、流量计；检查1.1.3气体减压阀和流量计，安装螺
母应紧固，减压阀和流量计的气体入口和出口处不得有油污和灰尘；应关闭开二氧化碳气体是否畅通和均匀喷出；清理焊枪焊嘴时，使用前检查各项连接处是否漏气，关，焊丝不准对面部；气瓶阀门处不得有污染，开启气瓶阀门时，不得将脸靠近出气口；1.1.4焊接现场周围不应存放易燃易爆物品，工作场所应有良好的通风措施； 焊机电源线过障碍物、尖角、锐边或有割伤危险部位时必须进行防护；1.1.5不准在带压、带气、带电设备上进行焊接，特殊情况下须焊接时，应制定周密的安全措施，1.1.61 / 3 并安全主管领导批准； 检查程序如下图： 1.2焊接准备施焊人员打开电焊机开关时，应戴干燥的绝缘手套，另一只手不得按在电焊机的外壳上；1. 2.1 1.2.2根据焊件的形状、材料、厚度、焊接位置等情况选择正确的焊接参数进行施焊； 1.2.3焊丝在安装中，要确认送丝轮的安装与丝径吻合，调整加压螺母，视丝径大小加压；焊接后注意事项1.3 焊接人员离开现场时，必须检查现场，确保无火种留下；1.3.1工作完毕后关闭电源和气瓶，保养设备，保持工作场地整洁；1.3.2 然后方可离开工作岗位；电线要保持整齐良好，用完后必须盘好，1.3.3机器周围要保持清洁卫生，焊接完毕后，应及时关闭焊机电源，将二氧化碳气瓶总阀关闭；1.3.4 1.3.5收回焊把线，及时清理现场； 1.4操作程序和步骤的位置，电源指示灯亮；②打开气瓶盖，用扳手打开?①打开焊机电源开关，电源开关向上置于；④15~25L/min气瓶总阀；③将流量调节旋钮慢慢向作?屎方向旋转，直到流量表上的指示数为位置；⑥将焊接地线夹持到被焊件上；⑦旋拧电位置；⑤供气开关置于焊接检气供气开关置于流和电压调节旋钮进行焊接电流、电压调整，电流、电压显示数值变化；⑧调整好后进行焊接；焊接结束按照反方向关闭各开关。 2 / 3
CO2气体保护焊焊接作业指导书 1.0目的 为了规范CO2气体保护焊的参数要求，识别不同材料及焊接类型，建立完善的焊接参数的技术作业指导书。 2.0范围 适用于方正机械厂的CO2气体保护焊生产线 3.0术语 CO2电弧焊中短路过渡应用最广泛，主要用于薄板及全位置焊接，规范参数为电弧电压焊接电流、焊接速度、焊接回路电感、气体流量及焊丝伸出长度等。 4.0基本技术要求 1、注意事项 （1）电源、气瓶、送丝机、焊枪等连接方式参阅说明书。 （2）选择正确的持枪姿势： a 身体与焊枪处于自然状态，手腕能灵活带动焊枪平移或转动。 b 焊接过程中软管电缆最小曲率半径应大于300m/m焊接时可任意拖动焊枪。
c 焊接过程中能维持焊枪倾角不变还能清楚方便观察熔池。 d 保持焊枪匀速向前移动，可根据电流大小、熔池的形状、工件熔和情况调整焊枪前移速度，力争匀速前进。 2、基本操作 （1）检查全部连接是否正确，水、电、气连接完毕合上电源，调整焊接规范参数。 （2）引弧：CO2气体保护焊采用碰撞引弧，引弧时不必抬起焊枪，只要保证焊枪与工作距离。 a 引弧前先按遥控盒上的点动开关或焊枪上的控制开关将焊丝送出枪嘴，保持伸出长度10 ～15 mm。 b 将焊枪按要求放在引弧处，此时焊丝端部与工件未接触，枪嘴高度由焊接电流决定。 c 按下焊枪上控制开关，焊机自动提前送气，延时接通电源，保持高电压、慢送丝，当焊丝碰撞工件短路后自然引燃电弧。短路时，焊枪有自动顶起的倾向，故引弧时要稍用力下压焊枪，防止因焊枪抬起太高，电弧太长而熄灭。 3、焊接 引燃电弧后，通常采用左焊法，焊接过程中要保持焊枪适当的倾斜和枪嘴高度，使焊接尽可能地匀速移动。当坡口较宽时为保证二侧

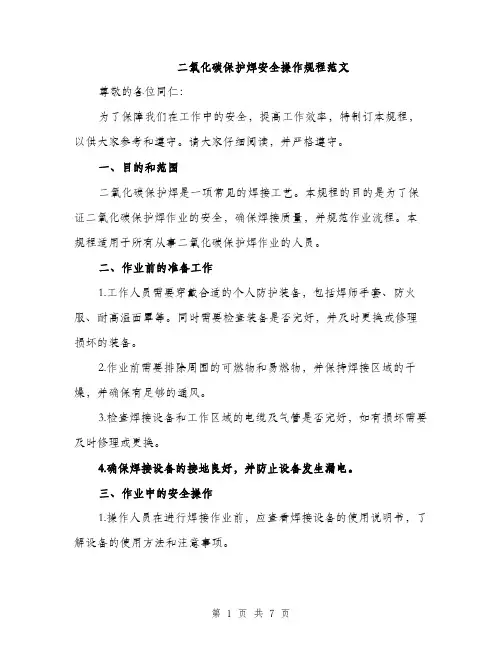

二氧保护焊安全操作规程 一、目的：规范电焊机操作规程，确保人机安全；规范设备保养措施，延长设备使用寿命 二、安全操作规范： 1.作业前，二氧化碳气体应预热15min。开气时，操作人员必须站在瓶嘴的侧 面。 2.作业前，应检查并确认焊丝的进给机构、电线的连接部分、二氧化碳气体的 供应系统及冷却水循环系统合乎要求，焊枪冷却水系统不得漏水。 3.二氧化碳气体瓶宜放阴凉处，其最高温度不得超过30℃，并应放置牢靠，不 靠近热源。 4.二氧化碳气体预热器端的电压，不得大于36V，作业后，应切断电源。 5.焊接操作及配合人员必须按规定穿戴劳动防护用品。并必须采取防止触电、 高空坠落、瓦斯中毒和火灾等事故的安全措施。 6.现场使用的电焊机，应设有防雨、防潮、防晒的机棚，并应装设相应的消防 器材。 7.高空焊接或切割时，必须系好安全带，焊接周围和下方应采取防火措施，并 应有专人监护。 8.当需施焊受压容器、密封容器、油桶、管道、沾有可燃气体和溶液的工作时， 应先消除容器及管道内压力，消除可燃气体和溶液，然后冲洗有毒、有害、易燃物质；对存有残余油脂的容器，应先有蒸汽、碱水冲洗，并打开盖口，确认容器清洗干净后，再灌满清水方可进行焊接。在容器内焊接应采取防止触电、中毒和窒息的措施。焊、割密封容器应留出气孔，必要时在进、出气口处装设通风设备； 9.容器内照明电压不得超过12V，焊工与焊件间应绝缘； 10.容器处应设专人监护。严禁在已喷涂过油漆和塑料的容器内焊接。 11.对承压状态的压力容器及管道、带电设备、承载结构的受力部位和装有易燃、 易爆物品的容器严禁进行焊接和切割。
12.焊接铜、铝、锌、锡等有色金属时，应通风良好，焊接人员应戴防毒面罩、 呼吸滤清器或采取其他防毒措施。 13.当消除焊缝焊渣时，应戴防护眼镜，头部应避开敲击焊渣飞溅方向。 雨天不得在露天电焊。在潮湿地带作业时，操作人员应站在铺有绝缘物品的地方， 并应穿绝缘鞋。 定义、符号、缩
二保焊焊接工艺及技术? 一、二氧化碳气体保护焊简介? 二保焊是焊接方法中的一种，是以二氧化碳气为保护气体，进行焊接的方法。在应用方面操作简单，适合自动焊和全方位焊接。在焊接时不能有风，适合室内作业由于它成本低，二氧化碳气体易生产，广泛应用于各大小企业二氧化碳气体保护电弧焊（简称CO2焊）的保护气体是二氧化碳有时采用CO2＋O2的混合气体。由于二氧化碳气体的0热物理性能的特殊影响，使用常规焊接电源时，焊丝端头熔化金属不可能形成平衡的轴向自由过渡，通常需要采用短路和熔滴缩颈爆断。因此，与MIG焊自由过渡相比，飞溅较多。但如采用优质焊机，参数选择合适，可以得到很稳定的焊接过程，使飞溅降低到最小的程度。由于所用保护气体价格低廉，采用短路过渡时焊缝成形良好。因此这种焊接方法目前已成为黑色金属材料最重要焊接方法之一。 1、短路过渡焊接?? CO2电弧焊中短路过渡应用最广泛，主要用于薄板及全位置焊接，规范参数为电弧电压焊接电流、焊接速度、焊接回路电感、气体流量及焊丝伸出长度等。?? （1）电弧电压和焊接电流，对于一定的焊丝直径及焊接电流（即送丝速度），必须匹配合适的电弧电压，才能获得稳定的短路过渡过程，此时的飞溅最少。?? （2）不同直径焊丝的短路过渡时参数如表：?? 焊丝直径（mm）电弧电压（V）焊接电流（A）
0.8 18 100--110 1.2 19 120--135 1.6 20 140--180 （3）焊接回路电感，电感主要作用：?? a、调节短路电流增长速度di/dt,?di/dt过小发生大颗粒飞溅至焊丝大段爆断而使电弧熄灭，di/dt?过大则产生大量小颗粒金属飞溅。?? b、调节电弧燃烧时间控制母材熔深。???? 2、细颗粒过渡?? 在CO2气体中，对于一定的直径焊丝，当电流增大到一定数值后同时配以较高的电弧压，焊丝的熔化金属即以小颗粒自由飞落进入熔池，这种过渡形式为细颗粒过渡。?? （1）细颗粒过渡时电弧穿透力强母材熔深大，适用于中厚板焊接结构。细颗粒过渡焊接时也采用直流反接法。?? （2）达到细颗粒过渡的电流和电压范围： 焊丝直径（mm）电流下限值（A）电弧电压（V） 1.2 300 34--35 1.6 400 2.0 500 3、减少金属飞溅措施： （1）正确选择工艺参数，焊接电弧电压：在电弧中对于每种直径焊丝其飞溅率和焊接电流之间都存在着一定规律。在小电流区，短路过渡飞溅较小，进入大电流区（细颗粒过渡区）飞溅率也较小。??
文件编号：******/Z DS 05-2-2012 CO2气体保护焊焊接特殊过程作业指导书 编制： 校对： 审定： 会签： 批准： ******有限公司 2012年10月25 日
文件编号：******/ZD S 05-2-2012 CO2气体保护焊焊接特殊过程版本：第2版第0次修改 作业指导书页码：第2 页共6 页 1.范围 1.1、本作业指导书规定了CO2气体保护焊施焊的工艺要求和控制方法检验规范；1.2、本作业指导书适用于本公司碳素钢板、合金钢制作的零件、部件的焊接要求。 1.3、本作业指导书编制时，参考了如下标准： GB/T985.1-2008 气体、焊条电弧焊、气体保护焊和高能束焊的推荐坡口。 GB8110-87 二氧化碳保护焊用钢焊丝 JB/T9186-1999 二氧化碳气体保护焊工艺规程 2. 一般要求 2.1对设计的要求 2.1.1.焊缝的设计应保证易施焊，根据焊件的厚度、结构形式选择合适的接头形式及 坡口形式； 2.1.2.在设计图纸中应标注出待焊工件的材料牌号，并根据产品的具体需要提出焊缝 的相关技术要求； 2.2.人员 焊接技术工人必须经过焊接理论和操作培训，按规定考试合格并持有有效的资铬证书。 2.3.焊接设备、材料、工具 2.3.1 设备：CO2保护焊机CPXDS-350(焊枪、送丝机) 送气带。 均应完好无损，配有显示焊接工艺参数的仪器及仪表；焊接设备及仪表必须按时进行周期鉴定，鉴定合格并且处于有效期内。 2.3.2材料：焊丝ER50-6、CO2气体 气体纯度应大于99.5﹪，其水分要求小于1~2g/m3O2小于0.1﹪，为减少CO2气体中的水分，可将气瓶倒置一段时间，然后放正，拧开气阀将上部水分较多的气体放掉，同时在焊接气路系统中串联一个预热器。 焊接使用的材料均应符合技术标准（国、部、专标）的规定，均应有合格证或其它质量证明文件，并按厂有关规定进行入厂检验，且签有入厂复验合格证明方可使用。
二保焊机详细操作 Document number【AA80KGB-AA98YT-AAT8CB-2A6UT-A18GG】
详细操作 2014-11-16?焊工之家 CO2气保焊操作 1起弧 （1）保持干伸长不变。 （2）倒退引弧法，在焊道前端10—20mm处引弧。 （3）接头处磨薄，防止接头未熔和。 2?收弧 （1）保持干伸长不变。 （2）在熔池边缘处收弧。 起弧与收弧工艺，虽然说CO2的起弧与收弧工艺简单，但若达到一定的质量要求，掌握规范的操作工艺是很必要的。 起弧工艺：起弧之前在焊丝端头与母材之间保持一定距离的情况下，按下焊枪开关。在起弧时，保持干伸长度稳定。起弧处由于工件温度较低，又无法象手工焊那样拉长电弧预热，所以应采用倒退引弧法，使焊道充分熔和。 收弧工艺：CO2焊收弧时，应保持干伸长度不变，并把燃烧点拉到熔池边缘处停弧，焊机自完成回烧、消球、延时气保护的收弧过程。 3?操作方法 （1）左焊法（右→左）：余高小，宽度大，飞溅小，便于观察焊缝，焊接过程稳定，气保效果好（有色金属必须用左焊法），但溶深较浅。 （2）右焊法（左→右）：余高大，宽度小，飞溅大，便于观察熔池，熔深深。 （3）运枪方法：锯齿形摆抢。 （4）平角焊不摆或小幅摆动。 （5）立角向上焊，采用三角形运枪。 （6）焊枪过渡：熔池两边停留，在熔池前1/3处过渡。 （7）枪角度：垂直于焊道，沿运枪方向成80—90°角。 （8）试板：间隙2.0—2.5mm，起弧点略小于收弧点。无钝边，反变形1°。 （9）予防缺陷： 防夹角不熔—烧透夹角。防层间不熔—注意枪角度。 焊接参数 1?电流、电压 U2=14+0.05I2 焊接电流应根据母材厚度、接头形式以及焊丝直径等，正确选择焊接电流。短路过渡时，在保证焊透的前提下，尽量选择小电流，因为当电流太大时，易造成溶池翻滚，不仅飞溅大，成型也非常差。 焊接电压必须与电流形成良好的配合。焊接电压过高或过低都会造成飞溅，焊接电压应伴随焊接电流增大而提高，应伴随焊接电流减小而降低，最佳焊接电压一般在1-2V之间，所以焊接电压应细心调试。 电流过大：弧长短、飞溅大，有顶手感觉，余高过大，两边熔合不好。 电压过高：弧长长、飞溅稍大，电流不稳，余高过小，焊逢宽，引弧易烧导电嘴。 2干伸长度 焊丝伸出导电咀的长度为干伸长度，一般经验公式为10倍的焊丝直径I=10d。规范大时，略大。规范小时，略小。
二保焊机详细操作 2014-11-16 焊工之家 CO2气保焊操作 1 起弧 （1）保持干伸长不变。 （2）倒退引弧法，在焊道前端10—20mm处引弧。 （3）接头处磨薄，防止接头未熔和。 2 收弧 （1）保持干伸长不变。 （2）在熔池边缘处收弧。 起弧与收弧工艺，虽然说CO2的起弧与收弧工艺简单，但若达到一定的质量要求，掌握规范的操作工艺是很必要的。 起弧工艺：起弧之前在焊丝端头与母材之间保持一定距离的情况下，按下焊枪开关。在起弧时，保持干伸长度稳定。起弧处由于工件温度较低，又无法象手工焊那样拉长电弧预热，所以应采用倒退引弧法，使焊道充分熔和。 收弧工艺：CO2焊收弧时，应保持干伸长度不变，并把燃烧点拉到熔池边缘处停弧，焊机自完成回烧、消球、延时气保护的收弧过程。 3 操作方法 （1）左焊法（右→左）：余高小，宽度大，飞溅小，便于观察焊缝，焊接过程稳定，气保效果好（有色金属必须用左焊法），但溶深较浅。 （2）右焊法（左→右）：余高大，宽度小，飞溅大，便于观察熔池，熔深深。 （3）运枪方法：锯齿形摆抢。 （4）平角焊不摆或小幅摆动。 （5）立角向上焊，采用三角形运枪。 （6）焊枪过渡：熔池两边停留，在熔池前1/3处过渡。 （7）枪角度：垂直于焊道，沿运枪方向成80—90°角。 （8）试板：间隙2.0—2.5mm，起弧点略小于收弧点。无钝边，反变形1°。 （9）予防缺陷： 防夹角不熔—烧透夹角。防层间不熔—注意枪角度。 焊接参数 1 电流、电压 U2=14+0.05I2 焊接电流应根据母材厚度、接头形式以及焊丝直径等，正确选择焊接电流。短路过渡时，在保证焊透的前提下，尽量选择小电流，因为当电流太大时，易造成溶池翻滚，不仅飞溅大，成型也非常差。 焊接电压必须与电流形成良好的配合。焊接电压过高或过低都会造成飞溅，焊接电压应伴随焊接电流增大而提高，应伴随焊接电流减小而降低，最佳焊接电压一般在1-2V之间，所以焊接电压应细心调试。 电流过大：弧长短、飞溅大，有顶手感觉，余高过大，两边熔合不好。 电压过高：弧长长、飞溅稍大，电流不稳，余高过小，焊逢宽，引弧易烧导电嘴。 2 干伸长度 焊丝伸出导电咀的长度为干伸长度，一般经验公式为10倍的焊丝直径I=10d。规范大时，略大。规范小时，略小。 干伸过长：焊丝伸出长度太长时，焊丝的电阻热越大，焊丝熔化速度加快，易造成焊丝成段熔断，飞溅大，熔深浅，电弧燃烧不稳。同时气保护效果不好。
目录 一、工程概况、工作量 (2) 二、编制依据和相关文件 (2) 三、劳动力安排 (3) 四、作业准备工作及条件 (3) 五、施工方法、步骤及作业程序 (7) 六、质量目标、措施及要求 (11) 七、焊接危险点分析及控制措施 (15) 八、作业的环境要求 (18)
一、工程概况、工作量 1.1工程概况： 大唐准东五彩湾北一电厂2×660MW机组工程循环水管道焊接由我项目部承担现场施焊。循环水管道主体部分材质为国标的Q235B钢板和槽钢。所有焊缝必须保证内部质量和外观工艺，且无咬边、夹渣、气孔等任何缺陷。循环水管道焊接采用手工电弧焊和埋弧自动焊施焊，确保焊接质量。循环水管道施工焊接工作量大，因此应制定严格的焊接工艺，进行严格的施工管理，以确保施工质量。 1.2工作量 主体材质：Q235B 总工程量：约3600T 二、编制依据和相关文件 2.1《火力发电厂焊接技术规程》（DL/T 869-2012） 2.2《焊工技术考核规程》（DL/T 679-2012） 2.3《电力建设施工及验收技术规范》（管道篇）DL5007-92 2.4《火电施工质量检验及评定标准》（焊接篇、1996年版）
2.5《电力建设安全工作规程》（火力发电厂部分、DL5009.1-2014） 2.6《焊接工艺评定规程》（DL/T 868-2004） 2.7《钢结构工程质量验收规范》GB50205-2001 2.8工程建设标准强制性条文（电力工程部分）执行部分 2.9《火力发电厂焊接技术规范》DLT-869 3、西北电力建设工程有限公司焊接工艺卡规范参数 3.1防止电力生产重大事故的二十五项重点要求 3.2相关施工图及相关工艺评定 三、劳动力安排 3.1 劳动力安排： 技术员1人、安全员1人、质检员1人、焊工3人、卷板4人、运输3人、对口3人、打磨2人。 四、作业准备工作及条件 4.1技术准备： 施工图纸齐全，由技术负责人组织技术员进行与循环水管道焊接施工相关的图纸审核，并由项目部工程管理部门组织与该项焊接工作相关的专业人员进行图纸会审，图纸经会审无误。 技术措施已确定，经专业工地技术负责人、项目部专业技术负责人审核批准。焊接工艺规程按相应焊接工艺评定编制完毕，完成审批。 技术人员按照工艺规程，对施工人员进行技术、质量、安全交底，并进行交底双签字。 参加循环水管道焊接工作的焊工必须持有焊工证件，即技术监督局证，按照合

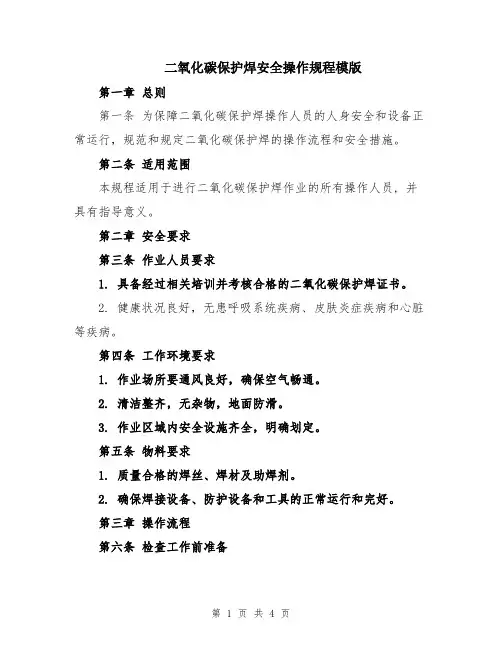

. .二氧化碳气体保护焊安全操作规程 1.作业前，二氧化碳气体应预热15min。开气时，操作人员必须站在瓶嘴的侧面。 2.作业前，应检查并确认焊丝的进给机构、电线的连接部分、二氧化碳气体的供应系统及 冷却水循环系统合乎要求，焊枪冷却水系统不得漏水。 3.二氧化碳气体瓶宜放阴凉处，其最高温度不得超过30℃。 4.二氧化碳气体预热器端的电压，不得大于36V，作业后，应切断电源。 5.焊接操作及配合人员必须按规定穿戴劳动防护用品。并必须采取防止触电、高空坠落、 瓦斯中毒和火灾等事故的安全措施。 6.现场使用的电焊机，应设有防雨、防潮、防晒的机棚，并应装设相应的消防器材。 7.高空焊接或切割时，必须系好安全带，焊接周围和下方应采取防火措施，并应有专人监 护。 8.当需施焊受压容器、密封容器、油桶、管道、沾有可燃气体和溶液的工作时，应先消除 容器及管道内压力，消除可燃气体和溶液，然后冲洗有毒、有害、易燃物质；对存有残余油脂的容器，应先有蒸汽、碱水冲洗，并打开盖口，确认容器清洗干净后，再灌满清水方可进行焊接。在容器内焊接应采取防止触电、中毒和窒息的措施。焊、割密封容器应留出气孔，必要时在进、出气口处装设通风设备；容器内照明电压不得超过12V，焊工与焊件间应绝缘；容器处应设专人监护。严禁在已喷涂过油漆和塑料的容器内焊接。 9.对承压状态的压力容器及管道、带电设备、承载结构的受力部位和装有易燃、易爆物品 的容器严禁进行焊接和切割。 10.焊接铜、铝、锌、锡等有色金属时，应通风良好，焊接人员应戴防毒面罩、呼吸滤清器 或采取其他防毒措施。 11.当消除焊缝焊渣时，应戴防护眼镜，头部应避开敲击焊渣飞溅方向。 12.雨天不得在露天电焊。在潮湿地带作业时，操作人员应站在铺有绝缘物品的地方，并应 穿绝缘鞋。
二保焊检验方法 1主题内容与适用范围 本标准规定了客车车身CO2气体保护焊的对接焊缝、角焊缝的质量分等评定级别及检验方法。 本标准适用于客车车身采用CO2气体保护焊时的焊接质量的评定。其它熔化焊接时质量的评定标准亦可参照使用。 2引用标准 GB 3375 焊接名词术语 GB 3323 钢熔化焊接对接头射线照相和质量分级 3焊接质量要求 3．1所有级别焊缝不准有裂纹、烧穿。 3．2焊接外表面质量的评定级别。 3．2．1对接焊缝分为4个评定级别（见表1）；T型接头、十字接头及搭接接头角焊缝分为3个评定级别（见表2）。 3．2．2其他型式的焊缝质量可参照表1、表2评定。 3．3焊缝内部缺陷及其射线探伤的评定级别应符合GB 3323。 3．4对焊缝质量的要求及等级的选择按产品技术条件的有关规定确定。 3．5对于本标准未涉及的质量要求，可由设计、工艺等部门另作规定。 4焊接质量检验 4．1焊缝进行外观检验前，应将妨碍检验的渣皮、飞溅等清理干净。 4．2外观检验应在无损探伤检验之前进行。 4．3外观检验可用目测、5～10倍的放大镜及专用检具（如焊口检测器）进行检查。 4．4焊缝外表面缺陷可采用渗透探伤等方法进行检查。 4．5焊缝内部缺陷可采用射线探伤、超声探伤和磁粉探伤等无损伤方法进行检 验。射线探伤的方法应符合GB 3323。 4．6焊缝内部缺陷可用在相同条件下制备和试件上取样检验。试件的数量，取 样的标准可由工艺、检验等部门具体规定。
4．7焊缝检验的数量及焊缝检验方法的选择按设计或有关技术文件规定。 4．8本标准未涉及的其他检验方法按设计或有关技术文件规定。 1、适用范围 本标准适用于×××公司所承建建筑工程中钢结构钢构件的焊接工程。 2、施工准备 2.1材料和主要机具 2.1.1所需施焊的钢材、钢铸件必须符合国家现行标准和设计要求。 2.1.2根据设计要求选用适宜的焊条、焊丝、焊剂、电渣焊熔嘴等焊接材料，并应符合现行国家行业标准。 2.1.3施工机具：交流电焊机、直流弧焊机、半自动CO2弧焊机、埋弧焊焊机、熔化嘴电渣焊机、焊条烘箱、焊条保温筒、焊接检验尺等。 2.2作业条件 2.2.1施工前焊工应复查组装质量和焊接区域的清理情况，如不符合技术要求，应修整合格后方可施焊。 2.2.2气温、天气及其它要求： (1)气温低于0℃时，原则上应停止焊接工作。 (2)强风天，应在焊接区周围设置挡风屏，雨天或湿度大的场合应保证母材的焊接区不残留水分。 (3)当采用气体保护焊时，若环境风速大于2m/s，原则上应停止焊接。 2.3焊工必须经考试合格并取得合格证书，持证焊工必须在其考试合格项目及其认可范围内施焊，焊工均应经过质量技术交底、安全交底和有关环境保护的交底。 3、操作工艺 3.1工艺流程 焊前准备→引弧→沿焊缝纵向直线运动，并作横向摆动→向焊件送焊条→熄弧 3.2焊前准备：根据钢种、板厚、接头的约束度和焊缝金属中含氢量等因素来决定预热温度和方法。预热区域范围为焊接坡口两侧各80~100mm，预热时应尽可能均匀。 3.3引弧 3.3.1严禁在焊缝区以外的母材上打火引弧，在坡口内引弧的局部面积应熔焊一次，不得留下弧坑。 3.3.2对接和T形接头的焊缝，引弧应在焊件的引入板开始。 3.3.3引弧处不应产生熔合不良和夹渣，熄弧处和焊缝终端为了防止裂缝应充分填满坑口。
二保焊焊接工艺 Last revision date: 13 December 2020.
二保焊焊接工艺及技术 一、二氧化碳气体保护焊简介? 二保焊是焊接方法中的一种，是以二氧化碳气为保护气体，进行焊接的方法。在应用方面操作简单，适合自动焊和全方位焊接。在焊接时不能有风，适合室内作业由于它成本低，二氧化碳气体易生产，广泛应用于各大小企业二氧化碳气体保护电弧焊（简称CO2焊）的保护气体是二氧化碳有时采用CO2＋O2的混合气体。由于二氧化碳气体的0热物理性能的特殊影响，使用常规焊接电源时，焊丝端头熔化金属不可能形成平衡的轴向自由过渡，通常需要采用短路和熔滴缩颈爆断。因此，与MIG焊自由过渡相比，飞溅较多。但如采用优质焊机，参数选择合适，可以得到很稳定的焊接过程，使飞溅降低到最小的程度。由于所用保护气体价格低廉，采用短路过渡时焊缝成形良好。因此这种焊接方法目前已成为黑色金属材料最重要焊接方法之一。 1、短路过渡焊接 CO2电弧焊中短路过渡应用最广泛，主要用于薄板及全位置焊接，规范参数为电弧电压焊接电流、焊接速度、焊接回路电感、气体流量及焊丝伸出长度等。
（1）电弧电压和焊接电流，对于一定的焊丝直径及焊接电流（即送丝速度），必须匹配合适的电弧电压，才能获得稳定的短路过渡过程，此时的飞溅最少。 （2）不同直径焊丝的短路过渡时参数如表： （3）焊接回路电感，电感主要作用： a、调节短路电流增长速度di/dt, di/dt过小发生大颗粒飞溅至焊丝大段爆断而使电弧熄灭，di/dt过大则产生大量小颗粒金属飞溅。 b、调节电弧燃烧时间控制母材熔深。 2、细颗粒过渡 3、 在CO2气体中，对于一定的直径焊丝，当电流增大到一定数值后同时配以较高的电弧压，焊丝的熔化金属即以小颗粒自由飞落进入熔池，这种过渡形式为细颗粒过渡。 （1）细颗粒过渡时电弧穿透力强母材熔深大，适用于中厚板焊接结构。细颗粒过渡焊接时也采用直流反接法。 （2）达到细颗粒过渡的电流和电压范围：
焊工岗位职责和安全操作规程. 一、电焊工岗位职责 1. 本岗位对班组长负责，受班组长及以上领导的指挥。 2. 进入现场作业，按规定着装。 3. 贯彻“安全注意，预防为主，全员动手，综合治理”的安全生产方针，遵守各项安全生产 制度和规定。 4. 严格执行持证上岗规定，严禁无证或超出许可项目上岗操作。 5. 听从技术人员的指导，严格按照焊接工艺和图纸要求施工，不准擅自变更，如需变动，须 经技术人员同意后方可改动，保证焊接质量，对返工的焊口应查找原因，并按规定返工。 6. 焊接工艺要求正确使用焊条。熟练掌握本岗位生产特点，工艺流程，物料性质和形状，提 高焊接水平。 7. 在易燃易爆重点部位及危险点施焊，应做到心中有数，避免或减少事故范围和损失。 8. 学会使用消防设施、消防器材和个人的保护用具。 二、焊工岗位操作规程 1. 作业人员必须经过专业安全技术培训，考试合格，持《特种作业操作证》方准上岗独立操 作，非电焊工严禁进行电焊作业。
2. 作业时应穿好电焊工工作服，绝缘鞋和电焊手套，防护面罩等安全防护用品。 3. 清除工件所有所需焊接处的杂渣，根据图纸的焊接技术和工艺要求进行有序有效的焊接。 4. 保证焊接质量，严格对焊接的熔深度、气密性以及焊缝焊角尺寸要求，并保证焊接的外形 美观。 5. 电焊作业现场周围10米内不得堆放易燃易爆物品。 6. 作业前应首先检查焊机和工具，如焊钳和焊接电缆的绝缘，焊机外壳保护接地和焊机的各 接线点等，确认安全方可作业。 7. 电焊机不准放置在高温或潮湿的地方，在潮湿的地方作业时要有绝缘措施，雨天不能露天 作业，以防触电。 8. 在容器内工作要有良好的绝缘用具，有良好的通风，并有人监护方可作业。焊接容器管道 时，应先清理其内部杂物，确认安全后方能作业。 9. 工作中途离开工作岗位时，必须将电流开关切断，工作结束后，要做到工完场净，要检查 现场的火星、火渣，妥善处理余火，并切断电源。 10. 清除溶渣时，应戴好防护镜，防止熔渣溅入眼睛。 11. 电焊机要有专业维护保养，如有故障须拆装维修的，应由电工负

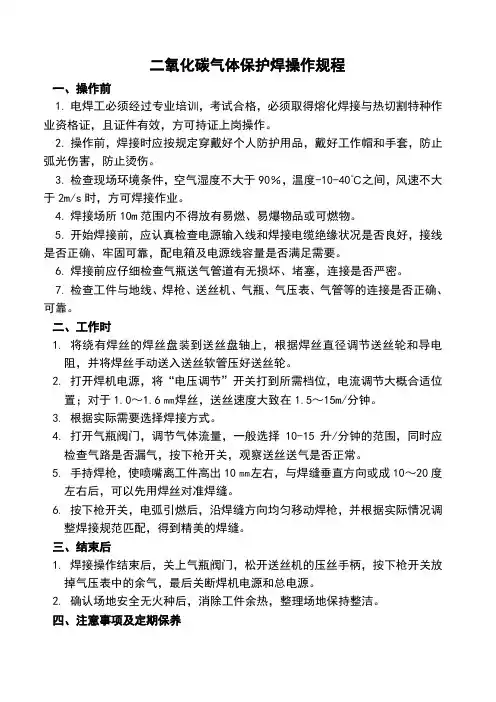

二保焊机操作规程 1.二保焊机组成结构 二保焊机组成结构图 1.安全操作注意事项 1.1工作前检查 1.1.1操作人员必须持有电气焊特种作业操作证方可上岗，操作前必须穿工作服、绝缘鞋，戴焊工手套、戴好防护面罩，穿短袖操作时必须戴防护套袖； 1.1.2检查设备、检查电源线是否破损，地线是否可靠，导电嘴是否良好，送丝机构是否正常，极性是否选择正确，焊枪的喷嘴与导电部件的绝缘应良好，导电嘴和焊丝的接触应可靠；送丝机构、减速箱的润滑应良好； 1.1.3气路检查。二氧化碳气体气路系统包括:二氧化碳气瓶、干燥器、减压阀、流量计；检查CO2气体减压阀和流量计，安装螺母应紧固，减压阀和流量计的气体入口和出口处不得有油污和灰尘；使用前检查各项连接处是否漏气，二氧化碳气体是否畅通和均匀喷出；清理焊枪焊嘴时，应关闭开关，焊丝不准对面部；气瓶阀门处不得有污染，开启气瓶阀门时，不得将脸靠近出气口； 1.1.4焊接现场周围不应存放易燃易爆物品，工作场所应有良好的通风措施； 1.1.5焊机电源线过障碍物、尖角、锐边或有割伤危险部位时必须进行防护； 1.1.6不准在带压、带气、带电设备上进行焊接，特殊情况下须焊接时，应制定周密的安全措施，二保焊机 电源线 压力表 气瓶总阀 流量调节旋钮
并安全主管领导批准； 检查程序如下图： 1.2焊接准备 1.2.1施焊人员打开电焊机开关时，应戴干燥的绝缘手套，另一只手不得按在电焊机的外壳上； 1.2.2根据焊件的形状、材料、厚度、焊接位置等情况选择正确的焊接参数进行施焊； 1.2.3焊丝在安装中，要确认送丝轮的安装与丝径吻合，调整加压螺母，视丝径大小加压； 1.3 焊接后注意事项 1.3.1焊接人员离开现场时，必须检查现场，确保无火种留下； 1.3.2工作完毕后关闭电源和气瓶，保养设备，保持工作场地整洁； 1.3.3机器周围要保持清洁卫生，电线要保持整齐良好，用完后必须盘好，然后方可离开工作岗位； 1.3.4焊接完毕后，应及时关闭焊机电源，将二氧化碳气瓶总阀关闭； 1.3.5收回焊把线，及时清理现场； 1.4操作程序和步骤 ①打开焊机电源开关，电源开关向上置于"1"的位置，电源指示灯亮；②打开气瓶盖，用扳手打开气瓶总阀；③将流量调节旋钮慢慢向"OPEN"方向旋转，直到流量表上的指示数为15~25L/min；④供气开关置于"检气"位置；⑤供气开关置于"焊接"位置；⑥将焊接地线夹持到被焊件上；⑦旋拧电流和电压调节旋钮进行焊接电流、电压调整，电流、电压显示数值变化；⑧调整好后进行焊接；焊接结束按照反方向关闭各开关。
单位：姓名：考核日期：总得分： 问题答辩 1、在焊接高温下的CO 2 气体有什么特点？ 答 2、CO 2 气体保护焊时会产生有毒的气体是什么气体？如何预防？ 答 得分（共20分） 现场 安全 检查 或 故障 排除 3项 以上 项目处理结果得分（共30分） 操 作 试 件 现场记录扣分试件评估得分（共30分） 安全 防护 符合（）不符合（）得分（共20分） 注意事项1、考试用时20分钟超时不得分。2、替换考件不得分3、无安全防护佩戴不得考试4、有违章作业事故取消考试资格。5、考件保持原状修改不得分6、未按时完成不得分C=12. H=1 80×1 135 立对焊
单位：姓名：考核日期：总得分： 问题答辩 1、CO2气体保护焊通常采用什么极性？为什么？ 答 2、CO2气瓶是什么颜色？字是什么颜色？ 答 得分（共20分） 现场 安全 检查 或 故障 排除 3项 以上 项目处理结果得分（共30分） 操 作 试 件 现场记录扣分试件评估得分（共30分） 安全 防护 符合（）不符合（）得分（共20分） 注意事项1、考试用时20分钟超时不得分。2、替换考件不得分3、无安全防护佩戴不得考试4、有违章作业事故取消考试资格。5、考件保持原状修改不得分6、未按时完成不得分 h=3 135 表面堆焊
单位：姓名：考核日期：总得分： 问题答辩 1、造成特种作业重特大事故的直接原因是什么? 答 2、CO2预热器的额定电压是多少伏？ 答 得分（共20分） 现场 安全 检查 或 故障 排除 3项 以上 项目处理结果得分（共30分） 操 作 试 件 现场记录扣分试件评估得分（共30分） 安全 防护 符合（）不符合（）得分（共20分） 注意事项1、考试用时20分钟超时不得分。2、替换考件不得分3、无安全防护佩戴不得考试4、有违章作业事故取消考试资格。5、考件保持原状修改不得分6、未按时完成不得分 C=12 H=1.5 135 横对焊
焊接作业指导书 目的：指导焊工进行二氧化碳气体保护焊作业。 适用范围：本作业指导书适用于二氧化碳气体保护焊接。作业指导书规定了一般低碳钢、普通低合金钢的二氧化碳气体保护焊的基本要求。 材料要求： A、钢材及焊接材料必须按图纸要求选用，其性能和质量必须符合国家标准和行业标准的规定，并要具有质量证明书和检验报告。 B、焊丝成分应与焊材成份相近，主要考虑含碳量，它必须具有良好的焊接工艺性能。焊丝含碳量一般要求<0.11%，其表面一般有镀铜等防锈措施。 C.CO2气体纯度不低于99.5%，含水量和含氧量不超过0.1%，齐鲁系统中应设置干燥器和预热装置，当压力低于10个大气压时，不得继续使用。 1、焊接工序的准备工作： 1.1技术准备前，操作者应充分了解《焊机使用说明书》中的注意事项及使用要求，做到“三好（用好、管好、修好）”，“四会（会操作、会检查、会保养、会排除故障）”。 1.2设备及工、夹、量具的准备： 1.2.1设备及现场设置的准备： A、焊接用的二保焊机，防飞溅剂等 B、清理坡口或焊接表面。为了保证焊缝质量，在焊接以前必须将油、漆、 锈等杂质清除干净，确保焊接质量。 1.2.2工、夹、量具的准备： A、组对用的组对夹紧工装；
B、度量用的钢尺、卷尺、游标卡尺、深度卡尺； C、检验用的焊接样板； D、清渣用的铁铲，锤子、角磨机等工具； 1.2.3为了使焊件在焊接以后缓慢而均匀地冷却，防止焊缝及热影响区出 现裂纹，焊件不得低于-20℃。 2、焊接工序： 2.1电源极性 二氧化碳气体保护焊焊接一般材料时，采用直流反接；在进行高速焊接、堆焊和铸铁补焊时，应采用直流正接。 2.2用定位焊的方法固定焊件的相对位置，防止焊件在焊接过程中变形， 保证焊接作业能正常进行。 2.3确认部件尺寸位置之后进行点焊，施焊过程中灵活掌握焊接速度，防止未焊透、气孔、咬边等缺陷。 2.4引弧前要把焊丝端头剪去，因为熔化形成的球形端头在重新引弧时会引起飞溅；引弧时要选好位置，采用倒退引弧法。’ 2.5收弧如果过快，易在熔坑处产生裂纹和气孔，所以收弧的操作要比焊条电弧焊严格。应在熔坑处稍作停留，然后慢慢抬起焊炬，并在接头处使首层焊缝厚重叠2 0～5 0mm。注意接头熔合应良好，收弧时填满熔池。为保证焊缝严密性，所有焊口至少焊两层，不得一遍完成，层间接头应错开10mm以上，为减轻打底焊道氧化程度，应适应降低层间温度。 2.6对接平焊和横焊，应使焊炬稍作倾斜，用左向焊法，坡口看得清，不易焊偏。在角焊时左焊法和右焊法都可以采用。
CO2气体保护焊焊接作业指导书 1、0目得 为了规范CO2气体保护焊得参数要求,识别不同材料及焊接类型,建立完善得焊接参数得技术作业指导书。 2、0范围 适用于方正机械厂得CO2气体保护焊生产线 3、0术语 CO2电弧焊中短路过渡应用最广泛,主要用于薄板及全位置焊接,规范参数为电弧电压焊接电流、焊接速度、焊接回路电感、气体流量及焊丝伸出长度等。 4、0基本技术要求 1、注意事项 (1)电源、气瓶、送丝机、焊枪等连接方式参阅说明书。 (2)选择正确得持枪姿势: a 身体与焊枪处于自然状态,手腕能灵活带动焊枪平移或转动。 b 焊接过程中软管电缆最小曲率半径应大于300m/m焊接时可任意拖动焊枪。 c 焊接过程中能维持焊枪倾角不变还能清楚方便观察熔池。
d 保持焊枪匀速向前移动,可根据电流大小、熔池得形状、工件熔与情况调整焊枪前移速度,力争匀速前进。 2、基本操作 (1)检查全部连接就是否正确,水、电、气连接完毕合上电源,调整焊接规范参数。 (2)引弧:CO2气体保护焊采用碰撞引弧,引弧时不必抬起焊枪,只要保证焊枪与工作距离。 a 引弧前先按遥控盒上得点动开关或焊枪上得控制开关将焊丝送出枪嘴,保持伸出长度10 ～15 mm。 b 将焊枪按要求放在引弧处,此时焊丝端部与工件未接触,枪嘴高度由焊接电流决定。 c 按下焊枪上控制开关,焊机自动提前送气,延时接通电源,保持高电压、慢送丝,当焊丝碰撞工件短路后自然引燃电弧。短路时,焊枪有自动顶起得倾向,故引弧时要稍用力下压焊枪,防止因焊枪抬起太高,电弧太长而熄灭。 3、焊接 引燃电弧后,通常采用左焊法,焊接过程中要保持焊枪适当得倾斜与枪嘴高度,使焊接尽可能地匀速移动。当坡口较宽时为保证二侧熔合好,焊枪作横向摆动。焊接时,必须根据焊接实际效果判断焊接工艺参数就是否合适。瞧清熔池情况、电弧稳定性、飞溅大小及焊缝成形得
二保焊焊接工艺 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
二保焊焊接工艺及技术 一、二氧化碳气体保护焊简介 二保焊是焊接方法中的一种，是以二氧化碳气为保护气体，进行焊接的方法。在应用方面操作简单，适合自动焊和全方位焊接。在焊接时不能有风，适合室内作业由于它成本低，二氧化碳气体易生产，广泛应用于各大小企业二氧化碳气体保护电弧焊（简称CO2焊）的保护气体是二氧化碳有时采用CO2＋O2的混合气体。由于二氧化碳气体的0热物理性能的特殊影响，使用常规焊接电源时，焊丝端头熔化金属不可能形成平衡的轴向自由过渡，通常需要采用短路和熔滴缩颈爆断。因此，与MIG焊自由过渡相比，飞溅较多。但如采用优质焊机，参数选择合适，可以得到很稳定的焊接过程，使飞溅降低到最小的程度。由于所用保护气体价格低廉，采用短路过渡时焊缝成形良好。因此这种焊接方法目前已成为黑色金属材料最重要焊接方法之一。 1、短路过渡焊接 CO2电弧焊中短路过渡应用最广泛，主要用于薄板及全位置焊接，规范参数为电弧电压焊接电流、焊接速度、焊接回路电感、气体流量及焊丝伸出长度等。 （1）电弧电压和焊接电流，对于一定的焊丝直径及焊接电流（即送丝速度），必须匹配合适的电弧电压，才能获得稳定的短路过渡过程，此时的飞溅最少。 （2）不同直径焊丝的短路过渡时参数如表：
（3）焊接回路电感，电感主要作用： a、调节短路电流增长速度di/dt,di/dt过小发生大颗粒飞溅至焊丝大段爆断而使电弧熄灭，di/dt过大则产生大量小颗粒金属飞溅。 b、调节电弧燃烧时间控制母材熔深。 2、细颗粒过渡 在CO2气体中，对于一定的直径焊丝，当电流增大到一定数值后同时配以较高的电弧压，焊丝的熔化金属即以小颗粒自由飞落进入熔池，这种过渡形式为细颗粒过渡。 （1）细颗粒过渡时电弧穿透力强母材熔深大，适用于中厚板焊接结构。细颗粒过渡焊接时也采用直流反接法。 （2）达到细颗粒过渡的电流和电压范围： 3、减少金属飞溅措施： （1）正确选择工艺参数，焊接电弧电压：在电弧中对于每种直径焊丝其飞溅率和焊接电流之间都存在着一定规律。在小电流区，短路过渡飞溅较小，进入大电流区（细颗粒过渡区）飞溅率也较小。（2）焊枪角度：焊枪垂直时飞溅量最少，倾向角度越大飞溅越大。焊枪前倾或后倾最好不超过20度。
C02气体保护焊焊接作业指导书 1.0目的 为了规范CO2气体保护焊的参数要求，识别不同材料及焊接类型，建立完善的焊接参数的技术作业指导书。 2.0范围 适用于方正机械厂的CO2气体保护焊生产线 3.0术语 CO2电弧焊中短路过渡应用最广泛，主要用于薄板及全位置焊接，规范参数为电弧电压焊接电流、焊接速度、焊接回路电感、气体流量及焊丝伸出长度等。 4.0基本技术要求 1、注意事项 （1）电源、气瓶、送丝机、焊枪等连接方式参阅说明书。 （2）选择正确的持枪姿势： a身体与焊枪处于自然状态，手腕能灵活带动焊枪平移或转动。 b焊接过程中软管电缆最小曲率半径应大于300m/m焊接时可任意拖动焊枪。 c焊接过程中能维持焊枪倾角不变还能清楚方便观察熔池。 d保持焊枪匀速向前移动，可根据电流大小、熔池的形状、工件熔和情况调整焊枪前移速度，力争匀速前进。 2、基本操作 （1）检查全部连接是否正确，水、电、气连接完毕合上电源，调整
焊接规范参数。 (2)引弧：C02气体保护焊采用碰撞引弧，引弧时不必抬起焊枪，只要保证焊枪与工作距离。 a引弧前先按遥控盒上的点动开关或焊枪上的控制开关将焊丝送出枪嘴，保持伸出长度10?15 mm。 b将焊枪按要求放在引弧处，此时焊丝端部与工件未接触，枪嘴高度由焊接电流决定。 c按下焊枪上控制开关，焊机自动提前送气，延时接通电源，保持高电压、慢送丝，当焊丝碰撞工件短路后自然引燃电弧。短路时，焊枪有自动顶起的倾向，故引弧时要稍用力下压焊枪，防止因焊枪抬起太高，电弧太长而熄灭。 3、焊接 引燃电弧后，通常采用左焊法，焊接过程中要保持焊枪适当的倾斜和枪嘴高度，使焊接尽可能地匀速移动。当坡口较宽时为保证二侧熔合好，焊枪作横向摆动。焊接时，必须根据焊接实际效果判断焊接工艺参数是否合适。看清熔池情况、电弧稳定性、飞溅大小及焊缝成形的好坏来修正焊接工艺参数，直至满意为止。 4、收弧 焊接结束前必须收弧。若收弧不当容易产生弧坑并出现裂纹、气孔等缺陷。焊接结束前必须采取措施。 (1)焊机有收弧坑控制电路。焊枪在收弧处停止前进，同时接通此电路，焊接电流电弧电压自动减小，待熔池填满。
