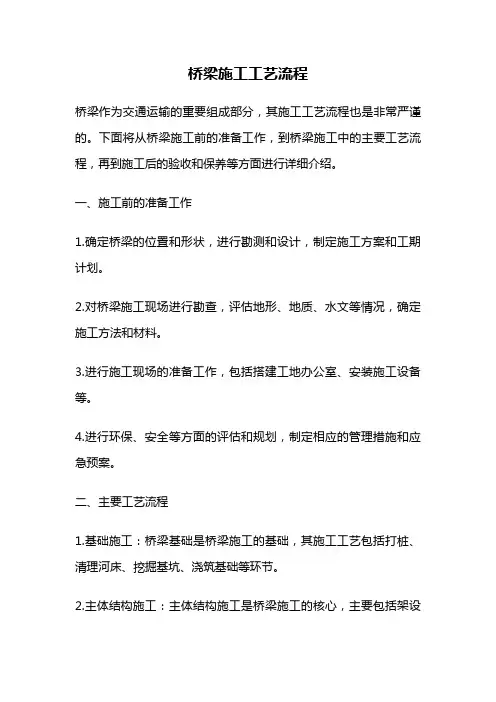

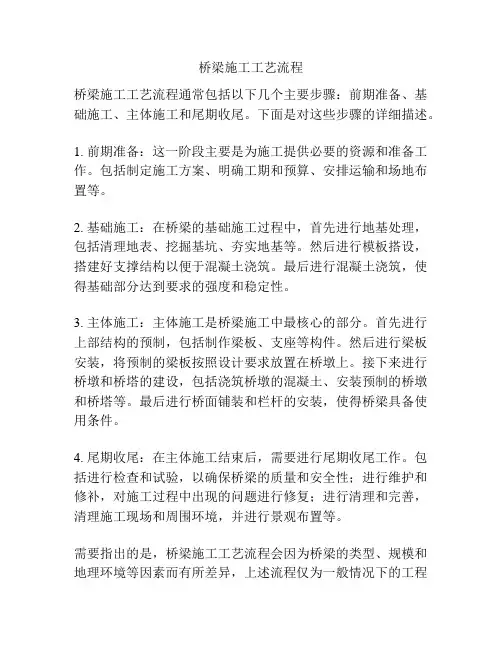

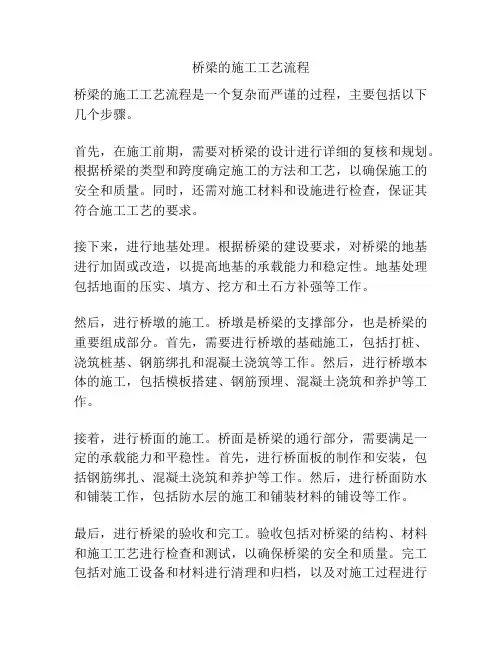

钻孔灌注桩施工工艺流程图
箱涵施工工艺流程图
墩台身施工工艺流程
盖梁施工工艺流程
桥面施工工艺流程图
T型梁的预制
桥梁桩基专项施工 方案
四川交投巴恩快速通道项目泸溪河 大桥桥梁桩基工程 专 项 施 工 方 案 编制单位：巴恩快速通道第五作业队编制时间：二〇一三年十月十日
目录 一、工程概况 (2) 二、地形地貌 (2) 三、编制依据 ...................................................................... 错误!未定义书签。 四、施工准备 (3) 五、护筒埋设 (4) 六、钻孔施工 (4) 七、控制钻斗钻进、提升速度........................................... 错误!未定义书签。 八、钻进施工时出现卡埋钻的控制措施 (5) 九、施工注意事项 (6) 十、钢筋笼制作、安装及导管 (6) 十一、灌注水下混凝土 (10) （附：桩基工程施工工艺流程图和第二套人工挖孔桩施工方案）
一、工程概况 拟建的K7+372泸溪河大桥位于巴中市恩阳区境内，桥址区跨越泸溪河，桥轴线总体走向方位角约2330 ，与河流走向交角约800 ；拟建桥梁中心里程桩号为K7+372，起止桩号为K7+183～K7+512.78。上部结构采用40m预应力砼简支T形梁，由于8号墩附近高差较大，在大桩号桥台处错孔布置，左幅布跨为9-40m，右幅布跨为8-40m。本桥在两岸桥台台口设置80型伸缩缝，在4号桥墩处设置160型伸缩缝，并采用四氟滑板支座，其余墩顶为桥面连续，采用板式橡胶支座。下部结构半幅双柱式墩1号、8号左幅桥墩采用 1.8m+2.0m半幅双柱式圆形桥墩、桩基础，2~7号墩采用半幅双柱变截面空心薄壁墩，承台+桩基础。右幅8号桥台采用桩柱式桥台，桩基础，其余桥台采用重力式桥台和明挖扩大基础。全桥桩基均采用机械钻孔灌注桩，施工时应根据开挖后实际地质情况酌情调整桩长。桥梁横断面布置为：3.75米人行道+22.5米机非混行车道+3.75米人行道=30米。 二、地形地貌 工区场地地貌上属构造、剥蚀宽谷丘陵地貌。桥址区河流两岸为斜坡地形，向河谷倾斜，坡度一般为100~300，其中S101内侧陡坡、泸ZK08与泸ZK09间陡坡坡度约为700，部分坡面已开垦为农田。泸溪河河水高程为3339.30m，水深约为0.6m，水面宽约 25m，沿线路轴线地面高程为402.16~339.30~399.99m，最大相对高差约为62m，地形起伏较大。现有省道S101从桥址区经过，交
市政道路施工工序流程 施工顺序安排：临时便道→清表清淤→路基土石方填筑→排水施工→支排水管施工→管线施工→基层→路面 施工现场准备 ①组织先遣人员进行项目部及工程处的驻地建设。 ②布置好临时工棚作为设备、材料堆放场地。 ③对照工程设计图纸进行水系调查，或发现设计遗漏或不合理的排水或灌溉用水处理方案，立即以文字报告形式向业主、监理和设计院汇报，并提出适当的处理办法或变更设计。 ④搭设外电及布置供电线路。 ⑤接入水源，布置供水线路。 ⑥对现场的地质、地形进行调整核实。 ⑦修通运输便道。 ⑧混凝土搅拌站、料场的场地处理及设备安装。 ⑨配备好计算机、复印机等办公设备。 （2）施工技术准备 ①校核测量仪器，对全线进行导线点、水准点进行复核并根据需要进行加密、放线 ②复核纵、横面，计算土方量，根据实际情况进行土方调配。 ③绘制与实际情况相符的施工图，编制实施施工组织设计。 ④对技术人员及操作工人进行岗前培训及技术交底。 ⑤对借土区按规范要求进行取土样试验，测定其最大干容量，最佳含水量等。 ⑥对所使用的砂、石进行试验。 ⑦对水泥、钢材等原材料进行试验。 ⑧对混凝土、砂浆配合比进行试配。 主要分部分项工程施工方法 （1）技术标准
测量技术标准严格按设计图纸和规范要求，确保排水及路面坡度。 （2）技术措施 ①根据指挥部提供的导线制点和高程控制点，在施工范围内建立一套导线控制网和高程控制网，并得到监理和指挥部复核认可，作为施工时依据。 ②对经过复核认可的导线和高程控制点采用永久性保护措施，如用砼加固等，以保证其使用中的准确性。对导线点将桩寄出路幅，在施工中，导线点毁坏后便于及时予以恢复。 ③对使用的导线点和高程控制点每个月检核一次，防止由于其发生变化而引起的施工误差。 ④施工前，对所使用的经纬线仪、水准仪、测距仪等进行检校，合格后方可投入使用。 ⑤测量建立复核制度，避免错误。 ⑥进场后在监理的陪同下对路基断面进行复测，并将测量详细资料及结果报业主及监理。 ⑦进场后迅速砍伐各种树木并清走，为测量放线创造通视条件。施工工序： １、清表及清淤 ⑴施工前，先在路幅北向开挖一条宽1m、深1.5m的排水沟，将西施工区雨水、地下水有组织排至---大道雨水交汇井内，东施工区雨水、地下水有组织排至K3+380处再修一段2.0×1.5的排水土渠排至农田排水系统，土渠坡度1%。路幅南侧待清表完后，再行挖沟，排水方向与路幅北侧同，在K3+380处需设Dn1000的临时排水管涵，将南幅之水排向北幅，汇集后统一排出。 ⑵清表：场内菜地及农田表层耕植土及苗木需首先清除，采用推土机、挖机辅以人工配合，清理掘除施工范围内的表土、草皮、树木、
桩基础的施工工序 1、工艺流程 放线定桩位及高程→开挖第一节桩孔土方→支护壁模板放附加钢筋→浇灌第一节护壁混凝土→检查桩位（中心）轴线→架设垂直运输架→安装电动葫芦（卷扬机）→安装吊桶、照明、活动盖板、水泵通风机等→开挖吊运第二节桩孔土方(修边)→先拆第一节、支第二节护壁模板→浇灌第二节护壁混凝土→检查桩位（中心）轴线→逐层往下循环作业→开挖扩底部分→检查验收→吊放钢筋笼→浇灌桩身混凝土。 2、操作工艺 ①放线定桩位及高程 ②开挖第一节桩孔土方 ③安放附加钢筋、支护壁模板 ④浇灌第一节护壁混凝土 ⑤检查桩位（中心）轴线及标高 ⑥架设垂直运输架 ⑦安装电动葫芦或卷扬机 ⑧安装吊桶、照明、活动安全盖板、水泵、通风机 ⑨开挖吊运第二节桩孔土方（修边） 3、钻孔灌注桩工程施工 开钻前将准备采用的施工方法、各种原材料试验、水下砼配合比
及所用设备的说明等，报监理工程师审批，经监理工程师批准后方可进行施工。 具体施工方法： (1)首先进行场地准备，包括场地平整、设备及材料进场。 (2)进行桩位测量放样，埋设相应的护桩。护桩要坚固，并埋在车辆及人行不易碰撞的地方，并定期对护桩进行复测。 (3)埋设护筒。护筒采用钢护筒，护筒顶端的高度视地质情况水位情况按技术规范的相应要求设置。一般要高出施工水位或地下水位1.0～2.0m，并高出施工地面至少0.3m，护筒有足够的埋置深度，并且坚固、不漏水。护筒平面位置正确、满足技术规范要求。 (4)设置施工泥浆循不系统，包括供水系统、泥浆池、制备泥浆的原材料等。泥浆的性能指标要符合技术规范要求或监理工程师的要求。 (5)以上准备工作做好后，钻机就位，准备钻机。钻机就位后，使成孔中心与桩位中心在同一铅垂线上，钻机应采取一定措施使之平稳牢固。 (6)钻孔，在钻孔过程中，严格按照规范和操作规程进行，钻孔要分班连续作业，不能中途停止，为保证钻孔的垂直度、孔径、深度等，将经常进行检测工作并作相应记录。 (7)清孔，当钻孔达到设计深度时，及时通知监理工程师检查，并进行清孔，保证孔底沉淀厚度不大于技术规范及图纸要求，否则重新进行清孔。清孔时，注意保持孔内水头，以防坍孔。清孔后，泥浆的
小桥施工方法及流程 （一）桥跨结构施工 测量放线7围堰7基坑开挖7浇筑基础7浇筑台身7浇筑台帽及挡板7施工支座及垫石7 施工桥面板7制作CD40伸缩缝7桥面铺装7护栏、安全带 墩台帽细石砼垫层的施工 砼采用 C20 级细石砼。先复测墩台帽的中心线、高程，如发现问题及时处理。 墩台帽顶高程、中心线符合规范要求后，凿毛湿润墩台帽顶部垫石部位，绑扎钢筋网，按要求浇筑支承垫石，支承垫石一定要保证其表面水平平整，其顶部高程与设计相差值为± 2mm，一定要保证其施工精度及质量，施工完后加强养护。 （二）C30 空心板的制作流程 （1）、模板制作安装工艺 筋骨架的制作与成型 钢筋加工制作前应认真核对图纸，严格按技术规范要求及现场材料的长度，确定钢筋接头位置，接头可采用焊接或绑扎，每根主筋都要编号。钢筋焊接不得在模板内施焊，避免焊熘烫伤模板。主筋焊接头采用闪光对焊或搭接焊。并注意按规范错开接头。电焊工必须持有上岗证，严格执行操作规程，焊接接头质量及所用焊条均要保证满足技术规范要求。 2、砼浇筑、振捣与养护 ①拌和及运输根据批准的配料单将各种原材料送入拌和机内拌和，投料顺序为：黄砂——水泥（外加剂）——碎石，拌和时间一般不少于 1 分钟（指投料结束到出料开始）。熟料出机后检查砼坍落度、和易性是否符合要求。砼在浇筑地点坍落度见下表：混凝土在浇筑地点的坍落度（使用振捣器）建筑物的性质标准圆坍落度（ CM ） 水工素混凝土或少筋混凝土3?5 配筋率不超过1%的钢筋混凝土 5?7 配筋率超过 1%的钢筋混凝土 7?9 砼出机后用机动翻斗车运至浇筑地点。 小型构件预制砼采用随拌随用 ②砼浇筑砼浇筑时应严格按规范要求和监理工程师要求进行 ③砼振捣 砼浇筑期间，如表面泌水较多，应及时采取措施减少泌水。仓内泌水及时排除，严禁在模板上开孔排水，以免带走灰浆。 砼振捣器采用 1.5KW 插入式振捣器和平板振动器，面层砼用平板振动器振平后辅以人工收平。 ④砼养护砼的养护采用覆盖浇水养护和薄膜养护相结合的方法。扩大基础、桥面等表面可采用覆盖浇水养护，即用草包等材料对砼表面加以覆盖并浇水，使砼在一定时间内保持湿润 ⑤雨季施工 雨季施工期间，要勤测粗细骨料的含水量，随时调整用水量，注意收听天气预报，尽量避开雨天施工。砼运输过程中其容器及仓面加以覆盖，仓内排水应畅通，以确保砼浇筑质量。 ⑥砼构件的预制
小桥桥面铺装施工方案 1、桥面铺装的施工工艺流程 测量放样→清除桥面浮浆、凿毛→振捣梁行走轨道高程测设→铺设、绑扎钢筋网片→立模→混凝土浇注、摊铺、整平→一次抹面→二次抹面→拉毛→混凝土养护 2、施工设备 机具设备：混凝土罐车、振捣棒、平板振捣器、振捣梁、振捣梁行车轨道、操作平台。 浮浆清理机具：凿毛锤、空压机、高压水枪、铁锹、扫帚。 3、施工方法 3.1施工准备 （1）测量放样：施工前由测量班复测桥面中心线、桥面宽度、泄水管位置和桥面板高程，根据桥纵向里程桩号按五米为一个断面（半幅一个断面平均布设五个点）实施测量。 （2）清除桥面浮浆、凿毛：先凿除桥面板上浮浆及松散混凝土、护栏根部外露的海绵条及松散混凝土，然后用空压机辅助人工冲水将桥面板彻底清理干净，做到无积尘、浮浆及松散混凝土。 （3）振捣梁行走轨道安装 混凝土振捣梁轨道采用钢筋焊接制作，振捣梁行走轨道左右半幅各设置5道，振捣梁轨道底部采用Φ16钢筋头预埋入桥面板作为支撑钢筋，支撑钢筋顶部焊接一根通长Φ25钢筋作为振捣梁行走轨道。支撑钢筋预埋结束后，严格按照测量班提供的高程数据焊接轨道钢筋，确保轨道钢筋顶面高程与桥面铺装混凝土顶面高程一致，将轨道钢筋顶面高程作为桥面铺装混凝土的控制标高。 3.2铺设、绑扎钢筋网片 （1）桥面铺装钢筋网片均采用厂家定型网片，网片规格根据桥面铺装宽度、长度、及搭接要求进行设计，钢筋网片进场后，现场对网片规格、外观质量及质量指标进行验收，验收合格后投入使用。 （2）钢筋网吊运至桥面按设计图纸搭接绑扎，钢筋网片搭接采用平搭法，搭接长度为35d，采用10＃火烧丝全接点绑扎，扎丝头朝下。
（3）钢筋网片的下保护层采用同标号混凝土垫块支垫，根据设计要求，垫块沿桥梁纵横向均按0.7m间距均匀布设，确保保护层厚度及网片架立刚度符合设计及规范要求。 3.3模板支设 （1）桥面铺装混凝土浇注采用整幅浇注，不设置侧模，只支设端头模板。 （2）模板安装前桥梁顶面要经过精确测量，确保铺装层桥面高程、横纵坡度。 （3）模板根据混凝土铺装层厚度选用木模。木模板选用100mm×100mm方木。模板座在砂浆找平层上，后背用槽钢、钢管架做三角背撑。模板间要严密合缝，缝隙中填塞海绵条防止漏浆。 3.4拌制、运输混凝土 （1）混凝土按照批准后的配合比进行拌制。 （2）塌落度14±2cm。 （3）采用混凝土搅拌车运输。 3.5混凝土浇筑、摊铺、整平 （1）浇筑顺序：本工程桥面铺装混凝土以联为单位分左右幅整幅进行浇筑，浇注混凝土时从每联一端向另一端平铺浇注。每联桥面铺装混凝土一次成型，中间不设施工缝。 （2）混凝土浇筑前准备：钢筋网绑扎锚固完毕后，测量人员对中线位置，轨道顶标高、轨道顶横纵坡进行复核，并清除作业面杂物，将梁体表面用水湿润，确认无误后即可浇注混凝土。 （3）混凝土浇筑要连续，宜从下坡向上坡进行，混凝土浇筑自由下落高度不宜大与2m。进行人工布料、摊铺时，应用铁锹反扣，严禁抛掷和搂耙，靠边角处应先用插入式振捣器顺序振捣，辅助布料。 （4）混凝土的振捣：混凝土摊铺后，先采用振捣棒振捣，一次插入振捣时间不宜少于20s，使粗细骨料分布均匀后，再用平板振捣器纵横交错全面振捣，振捣面重合100㎜～200㎜，一次振捣的时间不宜少于30 s。然后用振捣梁进行全幅振捣，直至水泥浆上浮表面。 （5）混凝土的平整 采用振捣梁操作时，设专人控制行驶速度、铲料和填料，确保铺装面饱满、
工作行为规范系列 桩基础施工工艺流程（标准、完整、实用、可修改）
编号：FS-QG-12350桩基础施工工艺流程 Pile foundation construction process 说明：为规范化、制度化和统一化作业行为，使人员管理工作有章可循，提高工作效率和责任感、归属感，特此编写。 桩基础施工工艺流程 1、桩机就位→起吊预制桩→稳桩→打桩→接桩→送桩→中间检查验收→移桩机至下一个桩位 2、桩机就位:打桩机就位时，应对准桩位，保证垂直稳定，在施工中不发生倾斜、移动。 3、起吊预制桩:先拴好吊桩用的钢丝绳和索具，然后应用索具捆住桩上端吊环附近处，一般不宜超过30cm，再起动机器起吊预制桩，使桩尖垂直对准桩位中心，缓缓放下插入土中，位置要准确;再在桩顶扣好桩帽或桩箍，即可除去索具。 4、稳桩:桩尖插入桩位后，先用较小的落距冷锤1~2次，桩入上一定深度，再使桩垂直稳定。10m以内短桩可目测或用线坠双向校正;10m以上或打接桩必须用线坠或经纬仪双向校正，不得用目测。桩插入时垂直度偏差不得超过0.5%。
桩在打入前，应在桩的侧面或桩架上设置标尺，以便在施工中观测、记录。 5、打桩:用落锤或单动锤打桩时，锤的最大落距不宜超过1.0m。;用柴油锤打桩时，应使锤跳动正常。打桩宜重锤低击，锤重的选择应根据工程地质条件、桩的类型、结构、密集程度及施工条件来选用。打桩顺序根据基础的设计标高，先深后浅;依桩的规格宜先大后小，先长后短。由于桩的密集程度不同，可自中间向两个心向对称进行或向四周进行;也可由一侧向单一方向进行。 6、接桩:在桩长不够的情况下，采用焊接接桩，其预制桩表面上的预埋件应清洁，上下节之间的间隙应用铁片垫实焊牢;焊接时，应采取措施，减少焊缝变形;焊缝应连续焊满。接桩时，一般在距地面lm左右时进行。上下节桩的中心线偏差不得大于10mm，节点折曲矢高不得大于l‰桩长。接桩处入土前，应对外露铁件，再次补刷防腐漆。 7、送桩:设计要求送桩时，则送桩的中心线应与桩身吻合一致，才能进行送桩。若桩顶不平，可用麻袋或厚纸垫平。送桩留下的桩孔应立即回填密实。
桥梁桩基施工组织方案 一编制依据 1．玛尔挡水电站左岸对外交通工程第Ⅰ标段招标文件项目专用本； 2．玛尔挡水电站左岸对外交通工程第Ⅰ标段投标书； 3．玛尔挡水电站左岸对外交通工程第Ⅰ标段《两阶段施工图设计》； 4．《公路桥涵工程施工技术规范》2000版； 5．《公路工程质量检验评定标准》2005版； 6．我单位施工类似工程积累的技术和管理经验。 二编制原则 1．保证工程质量、保证工程进度； 2．合理编制施工计划、并据此配备劳动力、机械设备等资源； 3．采取平行、流水作业组织施工，科学合理安排各项工序； 4．坚持专业化施工，安排经验丰富的施工队伍进场。 三工程概况 本标段主要工程内容为4座桥，其中，黄河大桥桩基69根，瓦当沟桥桩基8根，捏仁沟桥桩基18根，旗上沟桥桩基20根。全线桩基共计115根，其中，水下桩基27根，陆上桩基88根。 四临时工程规划 根据本标段的实际情况，各施工作业队沿线路附近设营，搭建活动板房作为办公和生活用房；进场后利用既有道路接入施工场地，部分地段需要新修施工便道，便道宽6米，采用泥结碎石施工。 五施工组织机构人员安排 桥梁桩基的施工任务由项目部统筹安排，项目部安排一名分管领导亲自抓，相关业务部门配合，项目部统一管理，保证各种作业人员人人有证。 六工程进度计划 为了实现工期目标和成本目标管理，对工期实行分阶段控制，进行节点控制。 施工准备：2010.9.8～2011.2.28；
黄河大桥：水中桩基2010.10.21～2011.6.30； 陆上桩基2011.2.28～2011.7.30； 其他桥梁下部构造：2011.3.1～2011.8.30； 七施工方案 工期紧，任务重，为保证安全优质高效地完成桩基施工任务，根据各类型桩机施工方法、工艺及地基基础施工项目特点，钻孔桩基础采用冲击钻机成孔的方法。结合现场实际情况，制定了水下桩基和陆上桩基两种施工方案： 钻孔桩施工工艺流程图
武汉利嘉置业光谷世界城B地块苏河特区支护桩基工程 施 工 方 案 二〇一〇年四月十二日
目录 一、工程概况 (3) 1.工程概况 (3) 2.工程地质条件 (3) 二、编制依据 (3) 三、设备选型 (3) 四、施工方案 (4) 1.旋挖钻施工工艺及方法 (4) 2.钢筋笼制作与安放 (5) 3.水下砼灌注 (6) 4.桩基检测及验收 (8) 五、工程质量保证措施 (8) 1.工程质量保证制度 (8) 2.工程质量保证技术措施 (9) 六、工程安全、文明施工保证措施 (11) 1.安全生产措施 (11) 2.文明施工措施 (14) 七、工程进度保证措施 (14) 1.进度计划 (14) 2.施工工期保证措施 ...................................................... 错误!未定义书签。 八、降噪、降污及雨季施工技术措施 (15) 1.减少扰民降低环境污染和噪音的措施 (15) 2.地下管线及其他地下设施的加固措施 (15) 3.应急措施 (15) 九、拟投入的主要施工机械设备表 (15) 附表：项目经理部主要施工管理人员
一、工程概况 1.工程概况 拟建建筑物位于武昌鲁巷以东，北侧为珞瑜路，南侧为光谷世界城A地块。桩型采用人工挖孔桩，桩芯混凝土强度等级为C30。桩径为0.9m。 2.工程地质条件 该工程场地地质条件详见中南勘察设计院提供的《光谷世界城B 地块岩土工程勘察报告书》具体地层情况如下：（1）杂填土；（2）粘土；（3）残积土；（4）-1强风化泥页岩；（4）-2中风化泥页岩。 二、编制依据 1、苏河特区基坑支护工程招标文件 2、《混凝土结构设计规范》（GB50010-2002） 3、《建筑地基基础设计规范》（GB50007-2002） 4、《建筑地基基础工程施工质量验收规范》（GB50202-2002） 5、《混凝土结构工程施工质量验收规范》（GB50204-2002） 6、《建筑基桩技术规范》（JGJ 94-2008） 7、《建筑基桩检测技术规范》（JGJ 106-2003） 8、《建筑结构荷载规范》（GB50009-2001） 9、《建筑基桩检测技术规范》（JGJ 106-2003） 10、《建筑地基基础技术规范》（DB42/242-2003） 11、其它相关的施工及验收规范、规程。 三、设备选型 由于工期要求及根根据岩土勘察资料及实际施工经验，该工程桩成孔可采用旋挖钻机钻孔灌注桩，钻机设备选用1台中国南车旋挖钻
某某市某某桥工程桩基础 施 工 组 织 设 计 方 案 编制人： 批准人： 批准时间： 某某交通建设工程有限公司 某某市某某桥工程项目经理部 年月日
某某市某某桥工程钻孔灌注桩 施工组织设计 一、编制说明 某某市某某桥为某某电站移民配套工程,由某某省某某市交通局和西街街道办事处共同承建,由某某省某某勘测设计有限公司勘测设计,某某交通建设工程有限公司建设施工. 某某市某某桥位于某某市西郊,跨越瓯江上游龙溪,该桥南连宏山村与龙宏一级公路相连,北连河村,为某某市河村绕城线组成部分,根据本工程为移民工程以及工程规模、工期目标、工程特点、施工工艺及实际情况等特点,从而对工程项目中的人、财、物、技术条件进行了一个全面合理的安排，特编写某某市某某桥钻孔灌注桩施工组织设计,以便进行施工指导,以期达到确保工期、安全施工、质量优良的目的。 二、编制依据 1、某某省某某市某某桥工程项目合同文件 2、某某市某某桥工程施工图设计 3、《公路工程国内招标文件范本》(2003年版)、中华人民共和国交通部制《公路工程质量检查评定标准》JTJ071-98、《公路桥涵施工技术规范》JYJ041-2000等 4、桩基础实地情况 5、本公司以往桩基础施工经验 三、工程概况
1、设计原则:某某桥设计为山岭重丘二级公路标准,荷载为汽-20级,挂-700.桥面净宽尾9+2×1.5m,全长为205.04m. 2、桩基础设计概况:某某桥工程基础全部采用钻孔灌注桩,桥墩桩基单桩设计承载力为3400KN,其中1、2、 3、 4、5号墩为嵌岩桩,6、7、8、9为摩擦桩；桥台桩基单桩设计承载力为2900KN。桩径全部为1.3m,采用C25混凝土灌注。 3、施工注意事项:某某桥设计地质情况并不十分全面,因而实际地质情况将并不一定跟设计相吻合,从而必须要以实际地质情况来调整桩的设计工程。 4、工期安排：建议开工日期2004年 5 月13日,计划完工日期2004年 8 月20日。 四、施工组织准备工作 在充分理解设计意图、熟悉设计图纸的情况下，我单位认真组织人力对本工程中所需的机械设备进行保养、检修,并已组织进场,详见《进场设备报验单》,组织人员对本工程所需建筑材料进行市场调查、取样进行论证及采购,并委托有关机构进行材料检验,详见《建筑材料报验单》,同时调选过硬劳务队伍进入施工现场进行施工准备,并组织全体技术人员、施工人员、班组人员进行技术交底,要求每个人充分熟悉设计意图。 五、施工平面布置设计详见《平面布置设计图》 六、钻孔灌注桩施工方案 (一)、桩基工程施工工艺流程为：测量放线→护筒埋设→桩机就位→桩位复核→成孔终孔、提钻→下探孔器→下放钢筋笼→安放导
---------------------考试---------------------------学资学习网---------------------押题------------------------------ WORD格式..可编辑 桩基础混凝土施工工艺标准 适用范围 1.本工艺标准适用于工业与民用建筑中地下水位高的软、硬土层泥 浆护壁成孔灌注桩工程。 施工准备 2.2.1材料及主要机具： 1.水泥：宜采用325号~425号普通硅酸盐水泥或矿渣硅酸盐水泥。 2.砂：中砂或粗砂，含泥量不大于5%。 3.石子：粒径为0.5~3.2cm的卵石或碎石，含泥量不大于2%。 4.水：应用自来水或不含有害物质的洁净水。 5.粘土：可就地选择塑性指数IP≥17的粘土。 6.外加早强剂应通过试验确定。 7.钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告。 8.主要机具有：回旋钻孔机、翻斗车或手推车、混凝土导管、套管、水泵、水箱、泥浆池、混凝土搅拌机、平尖头铁锹、胶皮管等。 2.2作业条件： 1.地上、地下障碍物都处理完毕，达到“三通一平”。施工用的临时设施准备就绪。 2.场地标高一般应为承台梁的上皮标高，并经过夯实或碾压。 3.制作好钢筋笼。 4.根据图纸放出轴线及桩位点，按上水平标高木橛，并经过预检签字。 5.要选择和确定钻孔机的进出路线和钻孔顺序，制定施工方案，做好技术交底。 6.正式施工前应做成孔试验，数量不少于两根。 施工工艺 3.3.1工艺流程： 钻孔机就位→钻孔→注泥浆→下套管→继续钻孔→排渣→清孔→吊放钢筋笼→射水清底→插入混凝土导管→浇筑混凝土→拔出导管→插桩顶钢筋 3.2操作工艺 3.2.1钻孔机就位：钻孔机就位时，必须保持平稳，不发生倾斜、位移，为准确控制钻孔深度，应在机架上或机管上作出控制的标尺，以便在施工中进行观测、记录。 3.2.2钻孔及注泥浆：调直机架挺杆，对好桩位(用对位圈)，开动机器钻进，出土，达到一定深度(视土质和地下水情况)停钻，孔内注入事先调制好的泥浆，然后继续进钻。 3.2.3厂套管(护筒)：钻孔深度到5m左右时，提钻下套管。 套管内径应大于钻头100mm。 套管位置应埋设正确和稳定，套管与孔壁之间应用粘土填实，套管中心与桩孔中
四川交投巴恩快速通道项目泸溪河大桥桥梁桩基工程 专 项 施 工 方 案 编制单位：巴恩快速通道第五作业队编制时间：二〇一三年十月十日
目录 一、工程概况 (2) 二、地形地貌 (2) 三、编制依据................................................... 错误!未定义书签。 四、施工准备 (3) 五、护筒埋设 (4) 六、钻孔施工 (4) 七、控制钻斗钻进、提升速度................................ 错误!未定义书签。 八、钻进施工时出现卡埋钻的控制措施 (5) 九、施工注意事项 (6) 十、钢筋笼制作、安装及导管 (6) 十一、灌注水下混凝土 (10) （附：桩基工程施工工艺流程图和第二套人工挖孔桩施工方案）
一、工程概况 拟建的K7+372泸溪河大桥位于巴中市恩阳区境内，桥址区跨越泸溪河，桥轴线总体走向方位角约2330 ，与河流走向交角约800 ；拟建桥梁中心里程桩号为K7+372，起止桩号为K7+183～K7+512.78。上部结构采用40m预应力砼简支T形梁，由于8号墩附近高差较大，在大桩号桥台处错孔布置，左幅布跨为9-40m，右幅布跨为8-40m。本桥在两岸桥台台口设置80型伸缩缝，在4号桥墩处设置160型伸缩缝，并采用四氟滑板支座，其余墩顶为桥面连续，采用板式橡胶支座。下部结构半幅双柱式墩1号、8号左幅桥墩采用1.8m+2.0m半幅双柱式圆形桥墩、桩基础，2~7号墩采用半幅双柱变截面空心薄壁墩，承台+桩基础。右幅8号桥台采用桩柱式桥台，桩基础，其余桥台采用重力式桥台和明挖扩大基础。全桥桩基均采用机械钻孔灌注桩，施工时应根据开挖后实际地质情况酌情调整桩长。桥梁横断面布置为：3.75米人行道+22.5米机非混行车道+3.75米人行道=30米。 二、地形地貌 工区场地地貌上属构造、剥蚀宽谷丘陵地貌。桥址区河流两岸为斜坡地形，向河谷倾斜，坡度一般为100~300，其中S101内侧陡坡、泸ZK08与泸ZK09间陡坡坡度约为700，部分坡面已开垦为农田。泸溪河河水高程为3339.30m，水深约为0.6m，水面宽约25m，沿线路轴线地面高程为402.16~339.30~399.99m，最大相对高差约为62m，地形起伏较大。现有省道S101从桥址区通过，交通条件较为便利。
主要施工方法 （一）、人行道块料铺设 1、放样 人行道铺砌前，根据设计的平面及高程，沿人行道中线（或边线）进行测量放线，每5m~10m安测一块砖作为控制点，并建立方格网，以控制高程及方向。 2、垫层 根据测量测设的位置及高程，进行垫层施工。人行道垫层采用15cm厚C15非泵送商品混凝土垫层。 3、铺砌 （1）一般采用“放线定位法”顺序铺砌，彩砖应紧贴垫层，不得有“虚空”现象。（2）经常用三米直尺沿纵横和斜角方向测量面层平整度，发现不符要求，及时整修。（3）铺砌必须平整稳定，纵横缝顺直，排列整齐，缝隙均匀。 4、灌缝及养生 铺筑完成后，经检查合格后方可进行灌缝。用过筛干砂掺水泥拌和均匀将砖缝灌满，并在砖面洒水使砂灰下沉，表面用符合设计要求的水泥砂浆勾缝，勾缝必须勾实勾满，并在表面压成凹缝；待砂浆凝固后，洒水养生7d方可通行。
（二）水泥混凝土路面施工 1、施工放样 施工前根据设计要求利用水稳层施工时设置的临时桩点进行测量放样，确定板块位置和做好板块划分，并进行定位控制，在车行道各转角点位置设控制桩，以便随时检查复测。 2、支模 根据砼板纵横高程进行支模，模板采用相对应的高钢模板，由于是在水泥稳定碎石层上支模，为便于操作，先用电锤在水泥稳定碎石层上钻孔，孔眼直径与深度略小于支撑钢筋及支撑深度，支模前根据设计纵横缝传力杆拉力杆设置要求对钢模进行钻孔、编号，并严格按编号顺序支模，孔眼位置略大于设计传力杆，拉力杆直径，安装时将钢模垫至设计标高，钢模与水泥稳定砂石层间隙用细石砼填灌。以免漏浆，模板支好后进行标高复测，并检查是否牢固，水泥砼浇筑前刷脱模剂。 3、砼搅拌、运输 砼采用现场集中搅拌砼，由我司提前按照设计要求进行试验配合比设计，要求搅拌时严格按试验室提供的配合比准确下料。砼采用砼运输车运送。 4、钢筋制作安放 钢筋统一在场外按设计要求加工制作后运至现场，水泥砼浇筑前安放。 5.1自由板边缘钢筋安放
桥梁桩基础施工技术方案 1．桥墩桩基施工工艺 1、工程概况 PM12#-PM16#桥墩桩基为6根直径1.8m，长32m钻孔灌注桩，横桥向双排3根布置；承台高2.75m，横桥向宽12.35m，纵桥向宽6.9m,PM1#-PM10#桥墩桩基为2根直径1.8m灌注桩，PM0#、PM11#、PM17#桥台桩基为4根直径1.8m灌注桩，为双排2根布置。PM5#-PM16#墩桩基采取“筑岛围堰后干环境施工”的工艺进行。 PM0#～PM4#及PM17#桥墩处于岸边，属于陆上桥墩，不需进行筑岛，只进行简单的场地平整，即可在干环境下进行钻孔施工。 本工程共投入9台冲击钻施工，根据制定桩基施工顺序循环施工，争取在枯水期内完成所有水中桩基及承台施工。 2、钻孔平台设计与施工 筑岛顶标高至承台顶标高以上。填料可就地取河滩上的混合料，混合料需进行改良，用装载机装运，由河边开始逐渐向前推挤，避免直接倒入河中被水洗去泥土，填筑宽度应超出承台边缘不小于3m，以便后期施工。 桩基位置处采用先将原覆盖层砂砾挖除，再回填黄土，以便进行钻孔施工。 3、桩基施工 (1)主要施工方法概述 桩基钻孔施工采用2台冲击钻正循环排渣法成孔，配备泥浆分离器。钻孔桩施工过程中产生的弃浆、弃渣利用专用车辆运到指定地点排放。
桩基钢筋笼在钢筋加工厂采用长线法制作，分节段运输，采用机械接头接长，下放时用履带吊配合吊架下放。 桩基混凝土由商品混凝土拌和站供应，通过混凝土罐车经栈桥运输至墩位。 (2)桩基施工工艺流程 桩基础利用冲击钻正循环法成孔，一次清孔后下放钢筋笼，二次清孔后检测泥浆指标和孔底沉渣厚度等项目，合格后下放导管，准备灌注桩基混凝土。具体施工工艺流 程图如下： 图3.3-1 钻孔灌注桩施工流程框图 (3)钻机及配套设备选型 a.钻机 根据桥位处的地质资料和桩基设计资料，CZ-80型冲击钻参数见下表
市政道路施工简要流程 市政工程中，道路主要工程如下所示： 1、施工准备 2、沟槽开挖3排水管道施工4、管坑回填5、路基施工6、路面结构施工7、竣工验收、清场、退场 施工前准备工作 （一）、施工现场准备工作 1.施工现场交通：工程将修建便道进行物料运输，从而使工程的交通较为便利。 2.施工用水、用电：开工前，由项目经理与当地相关人员联系，就近提供电源，沿线布置供电线路连通各施工点。同时项目经理部在施工现场自己配备所需要的发电机组，以备突然停电或是用电高峰期的不时之需，以保证施工用电。 （二）、材料供应 1.工程所需的所有材料在进场前均须经过严格的质量检查，不合格材料一律不得进入施工。 2.项目经理部根据工程实际进度计划编制材料需用计划，各种材料的进场按照已编定的材料需用计划进场，并按制定的材料堆放电堆放。同时做好材料的保护工作，以防材料在施工现场出现损坏。 （三）、技术准备工作 1.图纸会审及技术交底：工程开工前，在项目总工程师的组织下，集中项目部的有关技术人员仔细审阅图纸，将不清或不明的问题及时汇总告知业主、监理和设计人员及时解决。项目经理部将严格按有关程序，组织技术交底，由项目经理部技术负责人向班组交底，做到项目部全体人员熟悉本工程的技术要点、设计意图和规范的内容。 2、施工组织设计的编制:由项目经理技术负责人编制该工程的施工组织设计方案，该方案被审批同意后以该方案作为本工程施工的指导性文件。 3.测量放线工作：开工前，由项目经理部有关人员联系规划局做好测量控制电的交接工作，并按规范进行复测，同时建立测量控制网，确定道路中线和施工红线和施工放样测量。积极与建设单位、设计院联系，熟悉本工程的各项要求和任务，并及时向有关管理人员传达。（四）、其他准备工作 1、做好沿线的地下管线（道）的探测与保护工作，以防对工程的进程产生不必要的影响; 2、按施工总平面图及结合施工现场情况，及时搭设施工所需的临时设施，注意防火防漏电等安全问题； 3、根据施工计划，组织施工操作人员进场，并对所有的施工人员进行岗前培训和三级安全教育。 管道施工主要包括以下内容： 1、施工准备2沟槽开挖3管道基础4管道安装5砌检查井6沙石回填7沟槽回填8清理现场 （一）、主要施工方法 1、测量放线：组织测量技术人员按规划局提供的测量控制点进行复测，复核无误后建立工程测量控制网，对工程进行点面相结合测量控制。井面标高应与路面一致。 2、沟槽开挖： 2、1沟槽开挖前应按要求各有关管线部门提供地下管线情况，并结合人工开挖勘查，确认无误后方可进行施工。当发现管线位置后应做好清晰的标志以保护好地下管线。 2、2施工时在人行道边设置临时排水沟，以保证排水通畅，以保证开挖基坑不被雨水浸泡而造成基坑的质量问题。在基坑开挖时须在沟槽外两侧筑小土堤截水，以防地表水倒灌入施工沟槽内。沟槽内两侧设排水沟和积水井，以碎石填充，当地下水丰富或遇雨天时用抽水机抽水，
