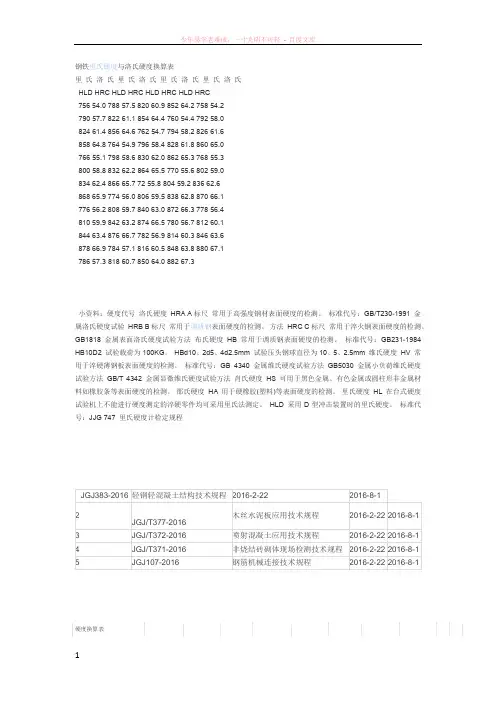

钢铁里氏硬度与洛氏硬度换算表
里氏洛氏里氏洛氏里氏洛氏里氏洛氏
HLD HRC HLD HRC HLD HRC HLD HRC
756 54.0 788 57.5 820 60.9 852 64.2 758 54.2
790 57.7 822 61.1 854 64.4 760 54.4 792 58.0
824 61.4 856 64.6 762 54.7 794 58.2 826 61.6
858 64.8 764 54.9 796 58.4 828 61.8 860 65.0
766 55.1 798 58.6 830 62.0 862 65.3 768 55.3
800 58.8 832 62.2 864 65.5 770 55.6 802 59.0
834 62.4 866 65.7 72 55.8 804 59.2 836 62.6
868 65.9 774 56.0 806 59.5 838 62.8 870 66.1
776 56.2 808 59.7 840 63.0 872 66.3 778 56.4
810 59.9 842 63.2 874 66.5 780 56.7 812 60.1
844 63.4 876 66.7 782 56.9 814 60.3 846 63.6
878 66.9 784 57.1 816 60.5 848 63.8 880 67.1
786 57.3 818 60.7 850 64.0 882 67.3
小资料：硬度代号洛氏硬度HRA A标尺常用于高强度钢材表面硬度的检测。标准代号：GB/T230-1991 金属洛氏硬度试验HRB B标尺常用于调质钢表面硬度的检测。方法HRC C标尺常用于淬火钢表面硬度的检测。GB1818 金属表面洛氏硬度试验方法布氏硬度HB 常用于调质钢表面硬度的检测。标准代号：GB231-1984 HB10D2 试验载荷为100KG。HBd10、2d5、4d2.5mm 试验压头钢球直径为10、5、2.5mm 维氏硬度HV 常用于淬硬薄钢板表面硬度的检测。标准代号：GB 4340 金属维氏硬度试验方法GB5030 金属小负荷维氏硬度试验方法GB/T 4342 金属显微维氏硬度试验方法肖氏硬度HS 可用于黑色金属、有色金属或圆柱形非金属材料如橡胶条等表面硬度的检测。邵氏硬度HA 用于硬橡胶(塑料)等表面硬度的检测。里氏硬度HL 在台式硬度试验机上不能进行硬度测定的淬硬零件均可采用里氏法测定。HLD 采用D型冲击装置时的里氏硬度。标准代号：JJG 747 里氏硬度计检定规程
表1.2 洛氏硬度HRC与其他硬度换算表 洛氏硬度（HRC）、布氏硬度（HB）等硬度换算表 硬度是衡量材料软硬程度的一个性能指标。硬度试验的方法较多，原理也不相同，测得的硬度值和含义也不完全一样。最常用的是静负荷压入法硬度试验，即布氏硬度(HB)、洛氏硬度(HRA，HRB，HRC)、维氏硬度(HV)，橡胶塑料邵氏硬度(HA,HD)等硬度其值表示材料表面抵抗坚硬物体压入的能力。而里氏硬度（HL）、肖氏硬度(HS)则属于回跳法硬度试验，其值代表金属弹性变形功的大小。因此，硬度不是一个单纯的物理量，而是反映材料的弹性、塑性、强度和韧性等的一种综合性能指标。 1、钢材的硬度：金属硬度(Hardness)的代号为H。按硬度试验方法的不同，
●常规表示有布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）硬度等，其中以HB及HRC较为常用。 ●HB应用范围较广，HRC适用于表面高硬度材料，如热处理硬度等。两者区别在于硬度计之测头不同，布氏硬度计之测头为钢球，而洛氏硬度计之测头为金刚石。 ●HV-适用于显微镜分析。维氏硬度(HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值(HV)。 ●HL手提式硬度计，测量方便，利用冲击球头冲击硬度表面后，产生弹跳；利用冲头在距试样表面1mm处的回弹速度与冲击速度的比值计算硬度，公式：里氏硬度HL=1000×VB（回弹速度）/VA（冲击速度）。 便携式里氏硬度计用里氏（HL）测量后可以转化为：布氏（HB）、洛氏（HRC）、维氏（HV）、肖氏（HS）硬度。或用里氏原理直接用布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）、肖氏（HS）测量硬度值。 时代公司生产的TH系列里氏硬度计就有此功能，是传统台式硬度机的有益补充！”（详细情况请点击《里氏硬度计 TH140/TH160/HLN-11A/HS141便携式系列》） 2、HB - 布氏硬度； 布氏硬度(HB)一般用于材料较软的时候，如有色金属、热处理之前或退火后的钢铁。洛氏硬度(HRC)一般用于硬度较高的材料，如热处理后的硬度等等。 布式硬度(HB)是以一定大小的试验载荷，将一定直径的淬硬钢球或硬质合金球压入被测金属表面，保持规定时间，然后卸荷，测量被测表面压痕直径。布式硬度值是载荷除以压痕球形表面积所得的商。一般为：以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2(N/mm2)。（关于布式硬度(HB)详细情况请点击《布氏硬度机(计)HB-3000B/TH600》） 3、洛式硬度是以压痕塑性变形深度来确定硬度值指标。以0.002毫米作为一个硬度单位。当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。根据试验材料硬度的不同，分三种不同的标度来表示：HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。 HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。 另外： 1.HRC含意是洛式硬度C标尺， 2.HRC和HB在生产中的应用都很广泛
1Cr13的非热处理状态的硬度≤200HB: 力学性能 ●力学性能： 抗拉强度σb (MPa)：淬火回火,≥540; 条件屈服强度σ0.2 (MPa)：淬火回火,≥345; 伸长率δ5 (％)：淬火回火,≥25; 断面收缩率ψ (％)：淬火回火,≥55; 冲击功Akv (J)：淬火回火,≥78; 硬度：退火,≤200HB;淬火回火,≥159HB。 ●1Cr13淬火加热温度：1000-1050度，保温1到3小时，空冷，按回火温度高低不同，硬度随之不同。 580-650度回火，水冷，硬度HBS为254-302； 560-620度回火，水冷，硬度HBS为285-341； 550-580度回火，水冷，硬度HBS为254-362 ； 520-560度回火，水冷，硬度HBS为341-388； 小于300度回火，空冷，硬度HBS大于388。 二、硬度对照表： 根据德国标准DIN50150,以下是常用范围的钢材抗拉强度与维氏硬度、布氏硬度、洛氏硬度的对照表。 抗拉强度 Rm N/mm2维氏硬度 HV 布氏硬度 HB 洛氏硬度 HRC 250 80 76.0 - 270 85 80.7 - 285 90 85.2 - 305 95 90.2 - 320 100 95.0 - 335 105 99.8 - 350 110 105 - 370 115 109 - 380 120 114 - 400 125 119 - 415 130 124 - 430 135 128 - 450 140 133 - 465 145 138 - 480 150 143 - 490 155 147 - 510 160 152 - 530 165 156 - 545 170 162 -
洛氏硬度（HRC）、布氏硬度（HB）等硬度对照区别和换 算 ?来源：广州市广精精密仪器有限公司 ?时间：2009-5-8 15:31:49 ?字体：大中小 ?阅读：402 硬度计- 洛氏硬度（HRC）、布氏硬度（HB）等硬度对照区别和换算 硬度是衡量材料软硬程度的一个性能指标。硬度试验的方法较多，原理也不相同，测得的硬度值和含义也不完全一样。最常用的是静负荷压入法硬度试验，即布氏硬度(HB)、洛氏硬度(HRA，HRB，HRC)、维氏硬度(HV)，橡胶塑料邵氏硬度(HA,HD)等硬度其值表示材料表面抵抗坚硬物体压入的能力。而里氏硬度（HL）、肖氏硬度(HS)则属于回跳法硬度试验，其值代表金属弹性变形功的大小。因此，硬度不是一个单纯的物理量，而是反映材料的弹性、塑性、强度和韧性等的一种综合性能指标。 1、钢材的硬度：金属硬度(Hardness)的代号为H。按硬度试验方法的不同， 镍带不同硬度值： M 80-100 1/4Y 90-120 Y2 140-170 Y 190-210 ●常规表示有布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）硬度等，其中以HB及HRC较为常用。 ●HB应用范围较广，HRC适用于表面高硬度材料，如热处理硬度等。两
者区别在于硬度计之测头不同，布氏硬度计之测头为钢球，而洛氏硬度计之测头为金刚石。 ●HV-适用于显微镜分析。维氏硬度(HV) 以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值(HV)。 ●HL手提式硬度计，测量方便，利用冲击球头冲击硬度表面后，产生弹跳；利用冲头在距试样表面1mm处的回弹速度与冲击速度的比值计算硬度，公式：里氏硬度HL=1000×VB（回弹速度）/ VA（冲击速度）。 便携式里氏硬度计用里氏（HL）测量后可以转化为：布氏（HB）、洛氏（HRC）、维氏（HV）、肖氏（HS）硬度。或用里氏原理直接用布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）、肖氏（HS）测量硬度值。 公司生产的TH系列里氏硬度计就有此功能，是传统台式硬度机的有益补充！”（详细情况请点击《里氏硬度计TH140/TH160/HLN-11A/HS141便携式系列》）
硬度表示材料抵抗硬物体压入其表面的能力。它是金属材料的重要性能指标之一。一般硬度越高，耐磨性越好。常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。 1.布氏硬度(HB) 以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2)。 2.洛氏硬度(HR) 当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。根据试验材料硬度的不同，分三种不同的标度来表示： ?HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。 ?HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。 ?HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。 3 维氏硬度(HV) 以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面 积除以载荷值，即为维氏硬度HV值(kgf/mm2)。 邵氏硬度（HA）邵氏硬度专用在橡胶方面的硬度测试 做橡胶的应该知道怎么测 邵氏硬度（HA）用于橡胶、塑料等材料的硬度测定，将一定形状的钢制压针，在试验力作用下压入试样表面，当压足平面与试样表面紧密贴合时，测量压针相对压足平面的伸出长度。通过公式计算出邵氏硬度值。具有结构简单、使用方便、型小体轻、读数直观等特点。A型参数：刻度盘 值：0-100HA；压针行程范围：0—2.5mm；压针端部压力：0.055N-8.05N；压针顶端直径：Φ 0.79mm+\-0.03m m。
布氏硬度(HB)、洛氏硬度(HRA，HRB，HRC)、维氏硬度(HV)，其值表示材料表面抵抗坚硬物体压入的能力。而里氏硬度（HL）、肖氏硬度(HS)则属于回跳法硬度试验，其值代表金属弹性变形功的大小。因此，硬度不是一个单纯的物理量，而是反映材料的弹性、塑性、强度和韧性等的一种综合性能指标。 1、钢材的硬度：金属硬度(Hardness)的代号为H。按硬度试验方法的不同，●常规表示有布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）硬度等，其中以HB及HRC较为常用。●HB应用范围较广，HRC适用于表面高硬度材料，如热处理硬度等。两者区别在于硬度计之测头不同，布氏硬度计之测头为钢球，而洛氏硬度计之测头为金刚石。●HV-适用于显微镜分析。维氏硬度(HV) 以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值(HV)。●HL手提式硬度计，测量方便，利用冲击球头冲击硬度表面后，产生弹跳；利用冲头在距试样表面1mm处的回弹速度与冲击速度的比值计算硬度，公式：里氏硬度HL=1000×VB（回弹速度）/ VA（冲击速度）。便携式里氏硬度计用里氏（HL）测量后可以转化为：布氏（HB）、洛氏（HRC）、维氏（HV）、肖氏（HS）硬度。或用里氏原理直接用布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）、肖氏（HS）测量硬度值。 2、HB - 布氏硬度；布氏硬度(HB)一般用于材料较软的时候，如有色金属、热处理之前或退火后的钢铁。洛氏硬度(HRC)一般用于硬度较高的材料，如热处理后的硬度等等。布式硬度(HB)是以一定大小的试验载荷，将一定直径的淬硬钢球或硬质合金球压入被测金属表面，保持规定时间，然后卸荷，测量被测表面压痕直径。布式硬度值是载荷除以压痕球形表面积所得的商。一般为：以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2)。 3、洛式硬度是以压痕塑性变形深度来确定硬度值指标。以0.002毫米作为一个硬度单位。当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。根据试验材料硬度的不同，分三种不同的标度来表示： HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。 HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。 HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。另外： 1.HRC含意是洛式硬度C标尺， 2.HRC和HB在生产中的应用都很广泛 3.HRC适用范围HRC 20－－67，相当于HB225－－650 若硬度高于此范围则用洛式硬度A标尺HRA。若硬度低于此范围则用洛式硬度B标尺HRB。布式硬度上限值HB650,不能高于此值。 4.洛氏硬度计C标尺之压头为顶角120度的金刚石圆锥，试验载荷为一确定值，中国标准是150公斤力。布氏硬度计之压头为淬硬钢球（HBS)或硬质合金球（HBW），试验载荷随球直径不同而不同，从3000到31.25公斤力。 5.洛式硬度压痕很小，测量值有局部性，须测数点求平均值，适用成品和薄片，归于无损检测一类。布式硬度压痕较大，测量值准，不适用成品和薄片，一般不归于无损检测一类。 6.洛式硬度的硬度值是一无名数，没有单位。（因此习惯称洛式硬度为多少度是不正确的。）布式硬度的硬度值有单位，且和抗拉强度有一定的近似关系。 7.洛式硬度直接在表盘上显示、也可以数字显示，操作方便，快捷直观，适用于大量生产中。布式硬度需要用显微镜测量压痕直径，然后查表或计算，操作较繁琐。 8.在一定条件下，HB与HRC可以查表互换。其心算公式可大概记为：1HRC≈1/10HB。硬度试验是机械性能试验中最简单易行的一种试验方法。为了能用硬度试验代替某些机械性能试验，生产上需要一个比较准确的硬度和强度的换算关系。实践证明，金属材料的各种硬度值之间，硬度值与强度值之间具有近似的相应关系。因为硬度值是由起始塑性变形抗力和继续塑性变形抗力决定的，材料的强度越高，塑性变形抗力越高，硬度值也就越高。 金属材料硬度对照表 硬度试验是机械性能试验中最简单易行的一种试验方法。为了能用硬度试验代替某些机械性能试验，生产上需要一个比较准确的硬度和强度的换算关系。
钢铁里氏硬度与洛氏硬度换算表 里氏洛氏里氏洛氏里氏洛氏里氏洛氏 HLD HRC HLD HRC HLD HRC HLD HRC 756 54.0 788 57.5 820 60.9 852 64.2 758 54.2 790 57.7 822 61.1 854 64.4 760 54.4 792 58.0 824 61.4 856 64.6 762 54.7 794 58.2 826 61.6 858 64.8 764 54.9 796 58.4 828 61.8 860 65.0 766 55.1 798 58.6 830 62.0 862 65.3 768 55.3 800 58.8 832 62.2 864 65.5 770 55.6 802 59.0 834 62.4 866 65.7 72 55.8 804 59.2 836 62.6 868 65.9 774 56.0 806 59.5 838 62.8 870 66.1 776 56.2 808 59.7 840 63.0 872 66.3 778 56.4 810 59.9 842 63.2 874 66.5 780 56.7 812 60.1 844 63.4 876 66.7 782 56.9 814 60.3 846 63.6 878 66.9 784 57.1 816 60.5 848 63.8 880 67.1 786 57.3 818 60.7 850 64.0 882 67.3 小资料：硬度代号洛氏硬度HRA A标尺常用于高强度钢材表面硬度的检测。标准代号：GB/T230-1991 金属洛氏硬度试验HRB B标尺常用于调质钢表面硬度的检测。方法HRC C标尺常用于淬火钢表面硬度的检测。GB1818 金属表面洛氏硬度试验方法布氏硬度HB 常用于调质钢表面硬度的检测。标准代号：GB231-1984 HB10D2 试验载荷为100KG。HBd10、2d5、4d2.5mm 试验压头钢球直径为10、5、2.5mm 维氏硬度HV 常用于淬硬薄钢板表面硬度的检测。标准代号：GB 4340 金属维氏硬度试验方法GB5030 金属小负荷维氏硬度试验方法GB/T 4342 金属显微维氏硬度试验方法肖氏硬度HS 可用于黑色金属、有色金属或圆柱形非金属材料如橡胶条等表面硬度的检测。邵氏硬度HA 用于硬橡胶(塑料)等表面硬度的检测。里氏硬度HL 在台式硬度试验机上不能进行硬度测定的淬硬零件均可采用里氏法测定。HLD 采用D型冲击装置时的里氏硬度。标准代号：JJG 747 里氏硬度计检定规程
抗拉强度与硬度对照表 抗拉强度N/mm2 维氏硬 度 布氏硬度洛氏硬度 抗拉强度 N/mm2 维氏硬 度 布氏硬度洛氏硬度 Rm HV HB HRC Rm HV HB HRC 2508076122038036138.8 2708580.7125539037139.8 2859085.2129040038040.8 3059590.2132041039041.8 32010095135042039942.7 33510599.8138543040943.6 350110105142044041844.5 370115109145545042845.3 380120114148546043746.1 400125119152047044746.9 41513012415557480-45647 4301351281595490-46648.4 4501401331630500-47549.1 4651451381665510-48549.8 4801501431700520-49450.5 4901551471740530-50451.1 5101601521775540-51351.7 5301651561810550-52352.3 5451701621845560-53253 5601751661880570-54253.6 5751801711920580-55154.1 5951851761955590-56154.7 6101901811995600-57055.2 6251951852030610-58055.7
6402001902070620-58956.3 6602051952105630-59956.8 6752101992145640-60857.3 6902152042180650-61857.8 70522020966058.3 72022521467058.8 74023021968059.2 75523522369059.7 77024022820.370060.1 78524523321.372061 80025023822.274061.8 82025524223.176062.5 83502602472478063.3 85026525224.880064 86527025725.682064.7 88027526126.484065.3 90028026627.186065.9 91528527127.888066.4 93029027628.590067 95029528029.292067.5 96530028529.894068 99531029531 103032030432.2 106033031433.3 109534032334.4 112535033335.5 111536034236.6 119037035237.7
金属硬度对照表AA金属材料对照表 实践证明，金属材料的各种硬度值之间，硬度值与强度值之间具有近似的相应关系1. 金属硬度对照表( lirui43267 2008-08-10 18:43:17 提供资料) 查看详情>；>；>； 硬度试验是机械性能试验中最简单易行的一种试验方法为了能用硬度试验代替某些机械性能试验，生产上需要一个比较准确的硬度和强度的换算关系 实践证明，金属材料的各种硬度值之间，硬度值与强度值之间具有近似的相应关系因为硬度值是由起始塑性变形抗力和继续塑性变形抗力决定的，材料的强度越高，塑性变形抗力越高，硬度值也就越高 下面是本站根据由实验得到的经验公式制作的快速计算器，有一定的实用价值，但在要求数据比较精确时，仍需要通过试验测得 抗拉强度N/mm2 维氏硬度布氏硬度洛氏硬度 Rm HV HB HRC 250 80 76.0 270 85 80.7 285 90 85.2 305 95 90.2 320 100 95.0 335 105 99.8 350 110 105 370 115 109 380 120 114 400 125 119 415 130 124 430 135 128 450 140 133 465 145 138 480 150 143 490 155 147
510 160 152 530 165 156 545 170 162 560 175 166 575 180 171 595 185 176 610 190 181 625 195 185 抗拉强度N/mm2 维氏硬度布氏硬度洛氏硬度640 200 190 660 205 195 675 210 199 690 215 204 705 220 209 720 225 214 740 230 219 755 235 223 770 240 228 20.3 785 245 233 21.3 800 250 238 22.2 820 255 242 23.1 835 260 247 24. 850 265 252 24.8 865 270 257 25.6 880 275 261 26.4 900 280 266 27.1
里氏硬度、洛氏硬度（HRC）和布氏硬度（HB）具体区别和换算 里氏硬度、洛氏硬度（HRC）和布氏硬度（HB）具体区别和换算 硬度是衡量材料软硬程度的一个性能指标。硬度试验的方法较多，原理也不相同，测得的硬度值和含义也不完全一样。最常用的是静负荷压入法硬度试验，即布氏硬度(HB)、洛氏硬度(HRA，HRB，HRC)、维氏硬度(HV)，其值表示材料表面抵抗坚硬物体压入的能力。而里氏硬度（HL）、肖氏硬度(HS)则属于回跳法硬度试验，其值代表金属弹性变形功的大小。因此，硬度不是一个单纯的物理量，而是反映材料的弹性、塑性、强度和韧性等的一种综合性能指标。 1、钢材的硬度：金属硬度(Hardness)的代号为H。按硬度试验方法的不同， ●常规表示有布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）硬度等，其中以HB及HRC较为常用。 ●HB应用范围较广，HRC适用于表面高硬度材料，如热处理硬度等。两者区别在于硬度计之测头不同，布氏硬度计之测头为钢球，而洛氏硬度计之测头为金刚石。 ●HV-适用于显微镜分析。维氏硬度(HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值(HV)。 ●HL手提式硬度计，测量方便，利用冲击球头冲击硬度表面后，产生弹跳；利用冲头在距试样表面1mm 处的回弹速度与冲击速度的比值计算硬度，公式：里氏硬度HL=1000×VB（回弹速度）/VA（冲击速度）。 便携式里氏硬度计用里氏（HL）测量后可以转化为：布氏（HB）、洛氏（HRC）、维氏（HV）、肖氏（HS）硬度。或用里氏原理直接用布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）、肖氏（HS）测量硬度值。 2、HB - 布氏硬度； 布氏硬度(HB)一般用于材料较软的时候，如有色金属、热处理之前或退火后的钢铁。洛氏硬度(HRC)一般用于硬度较高的材料，如热处理后的硬度等等。 布式硬度(HB)是以一定大小的试验载荷，将一定直径的淬硬钢球或硬质合金球压入被测金属表面，保持规定时间，然后卸荷，测量被测表面压痕直径。布式硬度值是载荷除以压痕球形表面积所得的商。一般为：以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2(N/mm2)。 3、洛式硬度是以压痕塑性变形深度来确定硬度值指标。以0.002毫米作为一个硬度单位。当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。根据试验材料硬度的不同，分三种不同的标度来表示： HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。 HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。 HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。 另外：
硬度知识 一、硬度简介： 硬度表示材料抵抗硬物体压入其表面的能力。它是金属材料的重要性能指标之一。一般硬度越高，耐磨性越好。常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。 1.布氏硬度(HB) 以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2)。 2.洛氏硬度(HR) 当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。根据试验材料硬度的不同，分三种不同的标度来表示： ?HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。 ?HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。 ?HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。 3 维氏硬度(HV) 以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度HV值(kgf/mm2)。 ############################################################################################# 注： 洛氏硬度中HRA、HRB、HRC等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺C。 洛氏硬度试验是现今所使用的几种普通压痕硬度试验之一，三种标尺的初始压力均为98.07N(合10kgf)，最后根据压痕深度计算硬度值。标尺A使用的是球锥菱形压头，然后加压至588.4N(合60kgf)；标尺B使用的是直径为1.588mm(1/16英寸)的钢球作为压头，然后加压至980.7N(合100kgf)；而标尺C使用与标尺A相同的球锥菱形作为压头，但加压后的力是1471N(合150kgf)。因此标尺B适用相对较软的材料，而标尺C适用较硬的材料。实践证明，金属材料的各种硬度值之间，硬度值与强度值之间具有近似的相应关系。因为硬度值是由起始塑性变形抗力和继续塑性变形抗力决定的，材料的强度越高，塑性变形抗力越高，硬度值也就越高。但各种材料的换算关系并不一致。本站《硬度对照表》一文对钢的不同硬度值的换算给出了表格，请查阅。 ##############################################################################################
布氏硬度与洛氏硬度转换对照表 点击次数：4291 发布时间：2009-9-7 15:00:47 布氏硬度洛氏硬度抗拉强度布氏硬度洛氏硬度抗拉强度 硬质合金球 3000kg 标尺A 60kg 标尺B 100kg 标尺C 150kg (约磅/英寸 2 ) 硬质合金球 3000kg 标尺A 60kg 标尺B 100kg 标尺C 150kg (约磅/英寸 2 ) - 85.6 - 68.0 - 331 68.1 - 35.5 166,000 - 85.3 - 67.5 - 321 67.5 - 34.3 160,000 - 85.0 - 67.0 - 311 66.9 - 33.1 155,000 767 84.7 - 66.4 - 302 66.3 - 32.1 150,000 757 84.4 - 65.9 - 293 65.7 - 30.9 145,000 745 84.1 - 65.3 - 285 65.3 - 29.9 141,000 733 83.8 - 64.7 - 277 64.6 - 28.8 137,000 722 83.4 - 64.0 - 269 64.1 - 27.6 133,000 712 - - - - 262 63.6 - 26.6 129,000 710 83.0 - 63.3 - 255 63.0 - 25.4 126,000 698 82.6 - 62.5 - 248 62.5 - 24.2 122,000 684 82.2 - 61.8 - 241 61.8 100.0 22.8 118,000 682 82.2 - 61.7 - 235 61.4 99.0 21.7 115,000 670 81.8 - 61.0 - 229 60.8 98.2 20.5 111,000 656 81.3 - 60.1 - 223 - 97.3 20.0 - 653 81.2 - 60.0 - 217 - 96.4 18.0 105,000 647 81.1 - 59.7 - 212 - 95.5 17.0 102,000 638 80.8 - 59.2 329,000 207 - 94.6 16.0 100,000 630 80.6 - 58.8 324,000 201 - 93.8 15.0 98,000 627 80.5 - 58.7 323,000 197 - 92.8 - 95,000
洛氏硬度（HRC）、布氏硬度（HB）硬度换算表（表格在后面） 硬度是衡量材料软硬程度的一个性能指标。硬度试验的方法较多，原理也不相同，测得硬度值和含义也不完全一样。最常用的是静负荷压入法硬度试验，硬度其值表示材料表面抵抗坚硬物体压入的能力。里氏硬度（HL）、肖氏硬度(HS)则属于回跳法硬度试验，代表金属弹性变形功的大小。因此，硬度不是一个单纯的物理量，而是反映材料的弹性、塑性、强度和韧性等的一种综合性能指标（参照GB/T231－1984），生产中常用布氏硬度法测定经退火、正火和调质得刚健，以及铸铁、有色金属、低合金结构钢等毛胚或半成品的硬度。 1、钢材的硬度：金属硬度(Hardness)的代号为H。按硬度试验方法的不同， ●常规表示有布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）硬度等，其中以HB及HRC较为常用。 ●HB应用范围较广，HRC适用于表面高硬度材料，如热处理硬度等。两者区别在于硬度计之测头不同，布氏硬度计之测头为钢球，而洛氏硬度计之测头为金刚石。 ●HV-适用于显微镜分析。维氏硬度(HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值。 ●HL手提式硬度计，利用冲击球头冲击硬度表面后产生弹跳；利用冲头在距试样表面1mm处的回弹速度与冲击速度的比值计算硬度，公式：里氏硬度HL=1000×VB（回弹速度）/VA（冲击速度）。 2、HB - 布氏硬度；一般用于材料较软的时候，如有色金属、热处理之前或退火后的钢铁。HB是以一定大小的试验载荷，将一定直径的淬硬钢球或硬质合金球压入被测金属表面，保持规定时间，然后卸荷，测量被测表面压痕直径，载荷除以压痕球形成的表面积所得的商。一般为：以一定的载荷(一般3000kg) 把一定大小(直径一般为10mm) 的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2) 。当HB>450或者试样过小时，不能采用HB试验而改用洛氏硬度计量。 3、洛式硬度是以压痕塑性变形深度来确定硬度值指标。洛氏硬度分为HRA、HRB、HRC、HRD 四种，生产中HRC用得最多，以0.002 mm作为一个硬度单位。它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。根据硬度不同，分为三种不同的标度来表示： HRA：采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。HRB：采用100kg载荷和直径1.58mm淬硬的钢球，求得硬度，用于硬度较低的材料(如退火钢、铸铁等) 。 HRC：采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。压痕较小，可测较薄得材料和硬得材料和成品件得硬度（参照GB/T4340-1999），测量极薄试样。3-1.HRC含意是洛式硬度C标尺; 洛氏硬度计C标尺之压头为顶角120度的金刚石圆锥，试 验载荷为一确定值，中国标准是150公斤力。（布氏硬度计之压头为淬硬钢球（HBS) 或硬质合金球（HBW），试验载荷随球直径不同而不同，从3000到31.25公斤力。）
抗拉强度 Rm N/mm2维氏硬度 HV 布氏硬度 HB 洛氏硬度 HRC 250 80 76.0 - 270 85 80.7 - 285 90 85.2 - 305 95 90.2 - 320 100 95.0 - 335 105 99.8 - 350 110 105 - 370 115 109 - 380 120 114 - 400 125 119 - 415 130 124 - 430 135 128 - 450 140 133 - 465 145 138 - 480 150 143 - 490 155 147 - 510 160 152 - 530 165 156 - 545 170 162 - 560 175 166 - 575 180 171 - 595 185 176 - 610 190 181 - 625 195 185 - 640 200 190 - 660 205 195 - 675 210 199 - 690 215 204 - 705 220 209 - 720 225 214 - 740 230 219 - 755 235 223 - 770 240 228 20.3 785 245 233 21.3 800 250 238 22.2 820 255 242 23.1
835 260 247 24.0 850 265 252 24.8 865 270 257 25.6 880 275 261 26.4 900 280 266 27.1 915 285 271 27.8 930 290 276 28.5 950 295 280 29.2 965 300 285 29.8 995 310 295 31.0 1030 320 304 32.2 1060 330 314 33.3 1095 340 323 34.4 1125 350 333 35.5 1115 360 342 36.6 1190 370 352 37.7 1220 380 361 38.8 1255 390 371 39.8 1290 400 380 40.8 1320 410 390 41.8 1350 420 399 42.7 1385 430 409 43.6 1420 440 418 44.5 1455 450 428 45.3 1485 460 437 46.1 1520 470 447 46.9 1555 480 (456) 47.7 1595 490 (466) 48.4 1630 500 (475) 49.1 1665 510 (485) 49.8 1700 520 (494) 50.5 1740 530 (504) 51.1 1775 540 (513) 51.7 1810 550 (523) 52.3 1845 560 (532) 53.0 1880 570 (542) 53.6 1920 580 (551) 54.1 1955 590 (561) 54.7 1995 600 (570) 55.2 2030 610 (580) 55.7
金属硬度与强度换算 黑色金属硬度与强度换算（GB/T 1172-1999） 硬度抗拉强度σb/MPa 洛氏表面洛氏维氏布氏碳钢铬钢铬钡钢铬镍钢铬钼钢铬镍钼钢铬锰硅钢超高强度钢不锈钢不分钢种HRC HRA HR15N HR30N HR45N HV HB30D2 d10、2d5、4d2.5/mm 17 - 67.3 37.9 15.6 211 211 4.15 73.6 706 705 772 726 - 757 - 703 724 18 - 67.8 38.9 16.8 216 216 4.11 753 723 719 779 737 - 769 - 719 737 19 - 68.3 39.8 18 221 220 4.07 771 739 735 788 749 - 782 - 737 752 20 - 68.8 40.7 19.2 226 225 4.03 790 757 751 797 761 - 796 - 754 767 21 - 69.3 41.7 20.4 231 227 4 809 775 767 807 775 - 810 - 773 782 22 - 69.8 42.6 21.5 237 234 3.95 829 794 785 819 789 - 825 - 792 799 23 - 70.3 43.6 22.7 243 240 3.91 849 814 803 831 805 - 840 - 812 816 24 - 70.8 44.5 23.9 249 245 3.87 870 834 823 845 821 - 856 - 832 835 25 - 71.4 45.5 25.1 255 251 3.83 892 855 843 860 838 - 874 - 853 854 26 - 71.9 46.4 26.3 261 257 3.78 914 876 864 876 857 876 892 - 875 874 27 - 72.4 47.3 27.5 268 263 3.74 937 898 886 893 877 897 910 - 897 895 28 - 73 48.3 28.7 274 269 3.7 961 920 909 912 897 918 930 - 919 917 29 - 73.5 49.2 29.9 281 276 3.65 984 943 933 932 919 941 951 - 942 940 30 - 74.1 50.2 31.1 289 283 3.61 1009 967 959 953 943 966 973 - 966 904 31 - 74.7 51.1 32.3 296 291 3.56 1034 991 985 976 967 991 996 - 990 989 32 - 75.2 52 33.5 304 298 3.52 1060 1016 1013 1001 993 1018 1020 - 1015 1015 33 - 75.8 53 34.7 312 306 3.48 1086 1042 1042 1027 1020 1047 1046 - 1041 1042 34 - 76.4 53.9 25.9 320 314 3.43 1113 1068 1072 1054 1049 1077 1073 - 1067 1070 35 - 77 54.8 37 329 323 3.39 1141 1095 1104 1084 1079 1108 1101 - 1095 1100 36 - 77.5 55.8 38.2 338 332 3.34 1170 1124 1136 1115 1111 1141 1130 - 1126 1131
布氏硬度和洛氏硬度对照表
硬度知识 一、硬度简介： 硬度表示材料抵抗硬物体压入其表面的能力。它是金属材料的重要性能指标之一。一般硬度越高，耐磨性越好。 常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。 1.布氏硬度(HB) 以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2)。 2.洛氏硬度(HR) 当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。根据试验材料硬度的不同，分三种不同的标度来表示： ?HRA：是采用60kg载荷和钻石锥压入器求得的硬 度，用于硬度极高的材料(如硬质合金等)。 ?HRB：是采用100kg载荷和直径1.58mm淬硬的钢 球，求得的硬度，用于硬度较低的材料(如退火钢、
铸铁等)。 ?HRC：是采用150kg载荷和钻石锥压入器求得的硬 度，用于硬度很高的材料(如淬火钢等)。 3 维氏硬度(HV) 以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度HV值(kgf/mm2)。 ################################################### ########################################## 注： 洛氏硬度中HRA、HRB、HRC等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺C。 洛氏硬度试验是现今所使用的几种普通压痕硬度试验之一，三种标尺的初始压力均为98.07N(合10kgf)，最后根据压痕深度计算硬度值。标尺A使用的是球锥菱形压头，然后加压至588.4N(合60kgf)；标尺B使用的是直径为1.588mm(1/16英寸)的钢球作为压头，然后加压至980.7N(合100kgf)；而标尺C使用与标尺A相同的球锥菱形作为压头，但加压后的力是1471N(合150kgf)。因此标尺B适用相对较软的材料，而标尺C适用较硬的材料。
洛氏硬度（HRC）、布氏硬度（HB）等硬度 对照区别和换算 洛氏硬度（HRC）、布氏硬度（HB）等硬度对照区别和换算 硬度是衡量材料软硬程度的一个性能指标。硬度试验的方法较多，原理也不相同，测得的硬度值和含义也不完全一样。最普通的是静负荷压入法硬度试验，即布氏硬度(HB)、洛氏硬度(HRA，HRB，HRC)、维氏硬度(HV)，橡胶塑料邵氏硬度(HA,HD)等硬度其值表示材料表面抵抗坚硬物体压入的能力。最流行的里氏硬度（HL）、肖氏硬度(HS)则属于回跳法硬度试验，其值代表金属弹性变形功的大小。因此，硬度不是一个单纯的物理量，而是反映材料的弹性、塑性、强度和韧性等的一种综合性能指标。 1、钢材的硬度：金属硬度(Hardness)的代号为H。按硬度试验方法的不同， ●常规表示有布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）硬度等，其中以HB及HRC较为常用。 ●HB应用范围较广，HRC适用于表面高硬度材料，如热处理硬度等。两者区别在于硬度计之测头不同，布氏硬度计之测头为钢球，而洛氏硬度计之测头为金刚石。 ●HV-适用于显微镜分析。维氏硬度(HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值(HV)。 ●HL手提式硬度计，测量方便，利用冲击球头冲击硬度表面后，产生弹跳；利用冲头在距试样表面1mm处的回弹速度与冲击速度的比值计算硬度，公式：里氏硬度HL=1000×VB（回弹速度）/ VA（冲击速度）。 ●目前最常用的便携式里氏硬度计用里氏（HL）测量后可以转化为：布氏（HB）、洛氏（HRC）、维氏（HV）、肖氏（HS）硬度。或用里氏原理直接用布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）、肖氏（HS）测量硬度值。 时代公司生产的TH系列里氏硬度计就有此功能，是传统台式硬度机的有益补充！”（详细情况请点击《里氏硬度计 TH140/TH160/HLN-11A/HS141便携式系列》） 2、HB - 布氏硬度； 布氏硬度(HB)一般用于材料较软的时候，如有色金属、热处理之前或退火后的钢铁。洛氏硬度(HRC)一般用于硬度较高的材料，如热处理后的硬度等等。 布式硬度(HB)是以一定大小的试验载荷，将一定直径的淬硬钢球或硬质合金球压入被测金属表面，保持规定时间，然后卸荷，测量被测表面压痕直径。布式硬度值是载荷除以压痕球形表面积所得的商。一般为：以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2(N/mm2)。（关于布式硬度(HB)详细情况请点击《布氏硬度机(计)HB-3000B/TH600》） 3、洛式硬度是以压痕塑性变形深度来确定硬度值指标。以0.002毫米作为一个硬度单位。当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。根据试验材料硬度的不同，分三种不同的标度来表 示： HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。 HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。 HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。 另外： 1.HRC含意是洛式硬度C标尺， 2.HRC和HB在生产中的应用都很广泛
