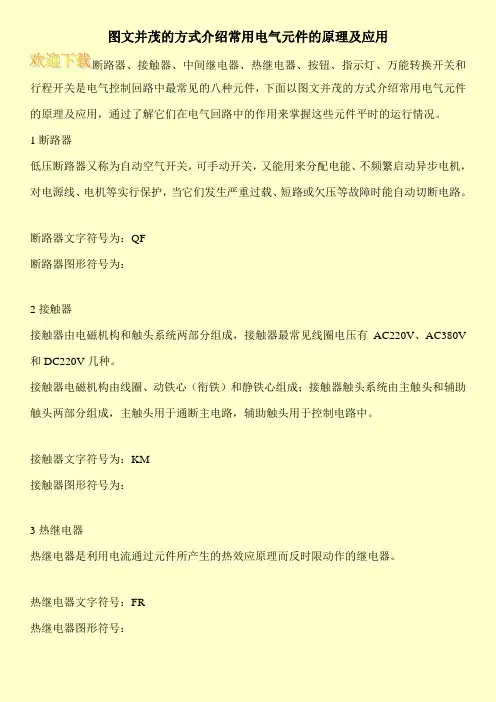

电气控制回路八种常用元件原理介绍
断路器、接触器、中间继电器、热继电器、按钮、指示灯、万能转换开关和行程开关是电气控制回路中最常见的八种元件，以图文并茂的方式介绍常用电气元件的原理及应用，通过了解它们在电气回路中的作用来掌握这些元件平时的运行情况。
1、断路器
低压断路器又称为自动空气开关，可手动开关，又能用来分配电能、不频繁启动异步电机，对电源线、电机等实行保护，当它们发生严重过载、短路或欠压等故障时能自动切断电路。常用断路器外形图（如下图）
1P微型断路器 3P微型断路器
塑壳断路器断路器文字符号为：QF
断路器图形符号为：
单极断路器图形符号三极断路器图形符号
2、接触器
接触器由电磁机构和触头系统两部分组成，接触器最常见线圈电压有AC380V、AC220V、AC110V、AC36V、AC24V、AC12V和DC220V、DC36V、DC24V、DC12V等多种。常用的有AC380V、AC220V，机床常用的有AC110V、AC36V 、DC36V、DC24V、等几种，外形一样，就是线圈的电压有区别。
接触器电磁机构由线圈、动铁心（衔铁）和静铁心组成；接触器触头系统由主触头和辅助触头两部分组成，主触头用于通断主电路，辅助触头用于控制电路中。常用接触器外形图片
接触器文字符号为：KM
接触器图形符号表示为：
接触器线圈图形符号: 接触器主触头图形符
号 :
接触器辅助常开触头图形符号接触器辅助常闭触头图形符号
3、热继电器
热继电器是利用电流通过元件所产生的热效应原理而反时限动作
的继电器。
热继电器文字符号：FR
热继电器图形符号： ---------------------------------
热继电器元件热继电器常开热继电器常闭图形符号触头图形符号触头图形符号
最常见的热继电器图片：
4、中间继电器
中间继电器的原理是将一个输入信号变成多个输出信号或将信号放大（即增大继电器触头容量）的继电器。其实质是电压继电器，但它的触头较多（可多达8对）、触头容量可达5-10A、动作灵敏。
当其他电器的触头对数不够时，可借助中间继电器来扩展他们的触头对数，也有通过中间继电器实现触电通电容量的扩展。
常见中间继电器图片
中间继电器文字符号：KA
中间继电器图形符号：-------------------------------------
中间继电器中间继电器常开中间继电器常闭
线圈图形符号触头图形符号触头图形符号
5、按钮
在实际应用中通常根据所需要的触头数量、使用的场合及颜色来选择按钮。常用的LA18、LA19、LA20等系列按钮适用于AC500V、DC440V，额定电流5A，控制功率在AC300W、DC70W的控制回路中。
常见按钮的图片
按钮文字符号：SB
按钮图形符号： -------------------------------------------
常开按钮常闭按钮复合按钮
常做“启动按钮”常做“停止按钮”常用在电气控制锁电路中按钮颜色要求：（1）“停止”按钮和“急停”按钮必须是红色。
当按下红色按钮时必须使设备停止运行或断电。
（2）“启动”按钮的颜色是绿色。
（3）“启动”和“停止”交替动作的按钮必须是黑色、白色或灰色，不得使用红色和绿色按钮。
（4）“点动”的按钮必须是黑色。
（5）“复位”（如有保护继电器的复位按钮）必须是蓝色，当复位按钮同时还有停止作用时，则必须是红色。
6、指示灯
指示灯的作用：
（1）指示设备的运行或停止状态。
（2）监视控制电器的电源是否正常
（3）利用红灯监控跳闸回路是否正常，用绿灯监控合闸回路是否正常。
常用指示灯图片
7、转换开关
万能转化开关由操作机构、面板、手柄和数个触头座等部件组成。常见万能转化开关图片
万能转换开关文字符号为：SA 万能转换开关图形符号为：
各触头在手柄转到不同档位时的通断状态用黑点表示，有黑点的表示触头闭合，没有黑点的表示表示触头断开。
8、行程开关
常见行程开关图片
行程开关文字符号为：SQ 行程开关图形符号为：
9、电机接触器、控制方式示意图
电路工作过程如下:
KM辅助(3-5)闭合自锁。
启动： SB2±→KM＋→ { KM主触点闭合，电动机M启动运转。
KM辅助(3-5)断开自锁。
停止： SB1±→KM－→ { KM主触点断开，电动机M停止运转。（3-5）表示辅助触点两端接线的编号。
电气控制电路基础（电气原理图） 电气控制系统图一般有三种：电气原理图、电器布置图和电气安装接线图。 这里重点介绍电气原理图。 电气原理图目的是便于阅读和分析控制线路，应根据结构简单、层次分明清晰的原则，采用电器元件展开形式绘制。它包括所有电器元件的导电部件和接线端子，但并不按照电器元件的实际布置位置来绘制，也不反映电器元件的实际大小。 电气原理图一般分主电路和辅助电路（控制电路）两部分。 主电路是电气控制线路电流通过的部分，包括从电源到电机之间相连的电器元件；一般由组合开关、主熔断器、接触器主触点、热继电器的热元件和电动机等组成。 辅助电路是控制线路中除主电路以外的电路，其流过的电流比较小和辅助电路包括控制电路、照明电路、信号电路和保护电路。其中控制电路是由按钮、接触器和继电器的线圈及辅助触点、热继电器触点、保护电器触点等组成。 电气原理图中所有电器元件都应采用国家标准中统一规定的图形符号和文字符号表示。 电气原理图中电器元件的布局
电气原理图中电器元件的布局，应根据便于阅读原则安排。主电路安排在图面左侧或上方，辅助电路安排在图面右侧或下方。无论主电路还是辅助电路，均按功能布置，尽可能按动作顺序从上到下，从左到右排列。 电气原理图中，当同一电器元件的不同部件（如线圈、触点）分散在不同位置时，为了表示是同一元件，要在电器元件的不同部件处标注统一的文字符号。对于同类器件，要在其文字符号后加数字序号来区别。如两个接触器，可用KMI、KMZ文字符号区别。 电气原理图中，所有电器的可动部分均按没有通电或没有外力作用时的状态画出。 对于继电器、接触器的触点，按其线圈不通电时的状态画出，控制器按手柄处于零位时的状态画出；对于按钮、行程开关等触点按未受外力作用时的状态画出。 电气原理图中，应尽量减少线条和避免线条交叉。各导线之间有电联系时，在导线交点处画实心圆点。根据图面布置需要，可以将图形符号旋转绘制，一般逆时针方向旋转90o，但文字符号不可倒置。 图面区域的划分 图纸上方的1、2、3…等数字是图区的编号，它是为了便于检索电气线路，方便阅读分析从而避免遗漏设置的。图区编号也可设置在图的下方。
1.单按钮控制电动机起停线路 常规电动机起动、停止需用两个按钮，在多点控制中，则需按钮引线较多。利用一个按钮多点远程控制电动机的起停，则可简化控制线路又节省导线。如图所示，其工作原理是：起动时．按下按钮AN，继电器1J线圈得电吸合，1J常开触点闭合，交流接触器C线圈通电，C吸合并自锁．电动机起动。C的常开辅助触头闭合，常闭辅助肋头断开．这时，继电器2J的线圈因1J的常闭触点已断开而不能通电，所以2J不能吸合。松开按钮AN，因C已自锁，所以交流接触器C仍吸合，电动机继续运转。但这时1J因AN放松而断电释放，其常闭触点复位，为接通2J作好准备。在第二次按下按钮AN，这时继电器1J线圈通路被C常闭触头切断，所以U不会吸合，而2J线圈通电吸合。2J吸合后，其常闭触点断开，切断C 线圈电源，C断电释放，电动机停转。 2.接触器控制电机线路 具有自锁功能的电机控制线路，如图所示，当起动电动机时合上电源开关HK，按下起动按钮酗，接触器C线圈获电，C主触点闭合使电动机M运转；松开QA，由于接触器C常开辅助触点闭合自锁，控制电路仍保持接通，电动机M继续运转。停止时，按TA接触器C 线圈断电．C主触点断开，电动机M停转，同时自保持辅助触点分断。具有自锁的正转控制线路的重要特点是它具有欠压与失压(零压)保护作用。 有很多生产机械因负载过大、操作频繁等原因，使电动机定子绕组中长时间流过较大的电流，有时熔断器在这种情况下尚未及时熔断，以致引起定子绕组过热，影响电动机的使用寿命．严重的甚至烧坏电动机。因此，对电动机还必须实行过载保护。本线路具有热继电保护功能，当电动机过载时．主回路热继电器RJ所通过的电流超过额定电流值，使RJ内部
常用电气控制电路 1.控制柜内电路的一般排列和标注规律为便于检查三相动力线布置的对错，三相电源L1、L2、L3 在柜内按上中下、左中右或后中前的规律布置。L1、L2、L3三相对应的色标分别为黄、绿、红，在制作电气控制柜时要尽量按规范布线。二次控制电路的线号，一般的标注规律是：用电装置（如交流接触器）的右端接双数排序，左端按单数排序。 二次控制电路的线号编排如图1所示。动力线与弱点信号线要尽量远离，如传感器、PLC、DCS 集散控制系统、PID控制器等信号线，如果不能做到远离，要尽量垂直交叉。弱电线缆最好单独放入一个金属桥架内，所有弱电信号的接地端都在同一点接地，且与强电的接地分离。 常用电气控制电路图1 二次控制电路的线号编排 2.电动机起停控制电路该电路可以实现对电动机的起停控制，并对电动机的过载和短路故障进行保 护，电动机起停控制电路如图2所示。
图2 电动机起停控制电路 在图2中，L1、L2、L3是三相电源，信号灯HL1用于指示L2和L3两相电源的有无，电压表V指示L1和L3相之间的线电压，熔断器FU1用于保护控制电路（二次电路）避免电路短路时发生火灾或损失扩大。合上断路器QF1，二次电路得电，按下起动按钮（绿色）SB2，交流接触器KM1的线圈通电，交流接触器的主触点KM1的辅助触头KM1-1闭合，电动机M1通电运转。由于KM1-1触头已闭合，即使起动按钮SB2抬起，KM1的线圈也将一直有电。KM1-1的作用是自锁功能，即使SB2抬起也不会导致电动机的停止，电动机起动运行。按下停止按钮SB1，KM1的线圈断电，KM1-1和KM1触头放开，电动机停止，由于KM1-1已经断开，即使停止按钮SB1抬起，KM1的线圈也仍将处于断电状态，电动机M1正常停止。当电动机内部或主电路发生短路故障时，由于出现瞬间几倍于额定电流的大电流而使断路器QF1迅速跳闸，使电动机主电路和二次电路断电，电动机保护停止。当电动机发生过载时，电动机电流超出正常额定电流一定的百分比，热继电器FR1发热，一定时间后，FR1的常闭触头FR1-1断开，KM1线圈断电，KM1-1和KM1主触头断开，电动机保护停止。KM1线圈得电时，HL2指示灯亮说明电动机正在运行，KM1的线圈断电后HL2灯灭，说明电动机停止运行。当FR1发生过载动作，常开触头FR1-2闭合，HL3灯亮说明电动机发生了过载故障。假设上述的三相交流电动机M1的功率3.7kW，额定电流为7.9A，工作电压为AC380V，则3.7kW 电动机起停控制电路元件清单见表1。 表1 3.7kW电动机起停控制电路元件清单
只要一分钟，教你看懂电气控制电路图！ 看电气控制电路图一般方法是先看主电路，再看辅助电路，并用辅助电路的回路去研究主电路的控制程序。电气控制原理图一般是分为主电路和辅助电路两部分。其中的主电路是电气控制线路中大电流流过的部分，包括从电源到电机之间相连的 、“顺 除了合理地选择拖动、控制方案外，在控制线路中还设置了一系列电气保护和必要的电气联锁。在电气控制原理图的分析过程中，电气联锁与电气保护环节是一个重要内容，不能遗漏。 总体检查：经过“化整为零”，逐步分析了每一局部电路的工作原理以及各部分之间的控制关系之后，还必须用“集零为整”的方法检查整个控制线路，看是否有遗漏。
特别要从整体角度去进一步检查和理解各控制环节之间的联系，以达到正确理解原理图中每一个电气元器件的作用。 1、看主电路的步骤 第一步：看清主电路中用电设备。用电设备指消耗电能的用电器具或电气设备，看图首先要看清楚有几个用电器，它们的类别、用途、接线方式及一些不同要求等。 2 则可先排除照明、显示等与控制关系不密切的电路，以便集中精力进行分析。 第一步：看电源。首先看清电源的种类。是交流还是直流。其次。要看清辅助电路的电源是从什么地方接来的，及其电压等级。电源一般是从主电路的两条相线上接来，其电压为380V.也有从主电路的一条相线和一零线上接来，电压为单相220V；此外，也可以从专用隔离电源变压器接来，电压有140、127、36、6.3V等。辅助电
路为直流时，直流电源可从整流器、发电机组或放大器上接来，其电压一般为24、12、6、4.5、3V等。辅助电路中的一切电器元件的线圈额定电压必须与辅助电路电源电压一致。否则，电压低时电路元件不动作；电压高时，则会把电器元件线圈烧坏。 第二步：了解控制电路中所采用的各种继电器、接触器的用途。如采用了一些特殊 而是相互联系、相互制约的。这种互相控制的关系有时表现在一条回路中，有时表现在几条回路中。 第五步：研究其他电气设备和电器元件。如整流设备、照明灯等。 综上所述，电气控制电路图的查线看图法的要点为： （1）分析主电路。从主电路人手，根据每台电动机和执行电器的控制要求去分析各
电气控制系统图一般有三种：电气原理图、电器布置图和电气安装接线图。 这里重点介绍电气原理图。 电气原理图目的是便于阅读和分析控制线路，应根据结构简单、层次分明清晰的原则，采用电器元件展开形式绘制。它包括所有电器元件的导电部件和接线端子，但并不按照电器元件的实际布置位置来绘制，也不反映电器元件的实际大小。 电气原理图一般分主电路和辅助电路（控制电路）两部分。 A主电路是电气控制线路中大电流通过的部分，包括从电源到电机之间相连的电器元件；一般由组合开关、主熔断器、接触器主触点、热继电器的热元件和电动机等组成。 B辅助电路是控制线路中除主电路以外的电路，其流过的电流比较小和辅助电路包括控制电路、照明电路、信号电路和保护电路。其中控制电路是由按钮、接触器和继电器的线圈及辅助触点、热继电器触点、保护电器触点等组成。 电气原理图中所有电器元件都应采用国家标准中统一规定的图形符号和文字符号表示。 电气原理图中电器元件的布局 电气原理图中电器元件的布局，应根据便于阅读原则安排。主电路安排在图面左侧或上方，辅助电路安排在图面右侧或下方。无论主电路还是辅助电路，均按功能布置，尽可能按动作顺序从上到下，从左到右排列。 电气原理图中，当同一电器元件的不同部件（如线圈、触点）分散在不同位置时，为了表示是同一元件，要在电器元件的不同部件处标注统一的文字符号。对于同类器件，要在其文字符号后加数字序号来区别。如两个接触器，可用KMI、KMZ 文字符号区别。 电气原理图中，所有电器的可动部分均按没有通电或没有外力作用时的状态画出。 对于继电器、接触器的触点，按其线圈不通电时的状态画出，控制器按手柄处于零位时的状态画出；对于按钮、行程开关等触点按未受外力作用时的状态画出。电气原理图中，应尽量减少线条和避免线条交叉。各导线之间有电联系时，在导线交点处画实心圆点。根据图面布置需要，可以将图形符号旋转绘制，一般逆时针方向旋转90o，但文字符号不可倒置。 图面区域的划分 图纸上方的1、2、3…等数字是图区的编号，它是为了便于检索电气线路，方便阅读分析从而避免遗漏设置的。图区编号也可设置在图的下方。 图区编号下方的的文字表明它对应的下方元件或电路的功能，使读者能清楚地知道某个元件或某部分电路的功能，以利于理解全部电路的工作原理。 符号位置的索引 q 符号位置的索引用图号、负次和图区编号的组合索引法，索引代号的组成如下： q 图号是指当某设备的电气原理图按功能多册装订时，每册的编号，一般用数字表示。
电气控制回路八种常用元件原理介绍 断路器、接触器、中间继电器、热继电器、按钮、指示灯、万能转换开关和行程开关是电气控制回路中最常见的八种元件，以图文并茂的方式介绍常用电气元件的原理及应用，通过了解它们在电气回路中的作用来掌握这些元件平时的运行情况。 1、断路器 低压断路器又称为自动空气开关，可手动开关，又能用来分配电能、不频繁启动异步电机，对电源线、电机等实行保护，当它们发生严重过载、短路或欠压等故障时能自动切断电路。常用断路器外形图（如下图） 1P微型断路器 3P微型断路器
塑壳断路器断路器文字符号为：QF 断路器图形符号为： 单极断路器图形符号三极断路器图形符号
2、接触器 接触器由电磁机构和触头系统两部分组成，接触器最常见线圈电压有AC380V、AC220V、AC110V、AC36V、AC24V、AC12V和DC220V、DC36V、DC24V、DC12V等多种。常用的有AC380V、AC220V，机床常用的有AC110V、AC36V 、DC36V、DC24V、等几种，外形一样，就是线圈的电压有区别。 接触器电磁机构由线圈、动铁心（衔铁）和静铁心组成；接触器触头系统由主触头和辅助触头两部分组成，主触头用于通断主电路，辅助触头用于控制电路中。常用接触器外形图片 接触器文字符号为：KM 接触器图形符号表示为：
接触器线圈图形符号: 接触器主触头图形符 号 : 接触器辅助常开触头图形符号接触器辅助常闭触头图形符号 3、热继电器 热继电器是利用电流通过元件所产生的热效应原理而反时限动作 的继电器。 热继电器文字符号：FR 热继电器图形符号： ---------------------------------
常用电气控制电路
常用电气控制电路 1.控制柜内电路的一般排列和标注规律为便于检查三相动力线布置的对错，三相电源L1、L2、L3 在柜内按上中下、左中右或后中前的规律布置。L1、L2、L3三相对应的色标分别为黄、绿、红，在制作电气控制柜时要尽量按规范布线。二次控制电路的线号，一般的标注规律是：用电装置（如交流接触器）的右端接双数排序，左端按单数排序。 二次控制电路的线号编排如图1所示。动力线与弱点信号线要尽量远离，如传感器、PLC、DCS 集散控制系统、PID控制器等信号线，如果不能做到远离，要尽量垂直交叉。弱电线缆最好单独放入一个金属桥架内，所有弱电信号的接地端都在同一点接地，且与强电的接地分离。 常用电气控制电路图1 二次控制电路的线号编排 2.电动机起停控制电路该电路可以实现对电动机的起停控制，并对电动机的过载和短路故障进行 保护，电动机起停控制电路如图2所示。
图2 电动机起停控制电路 在图2中，L1、L2、L3是三相电源，信号灯HL1用于指示L2和L3两相电源的有无，电压表V 指示L1和L3相之间的线电压，熔断器FU1用于保护控制电路（二次电路）避免电路短路时发生火灾或损失扩大。合上断路器QF1，二次电路得电，按下起动按钮（绿色）SB2，交流接触器KM1的线圈通电，交流接触器的主触点KM1的辅助触头KM1-1闭合，电动机M1通电运转。由于KM1-1触头已闭合，即使起动按钮SB2抬起，KM1的线圈也将一直有电。KM1-1的作用是自锁功能，即使SB2抬起也不会导致电动机的停止，电动机起动运行。按下停止按钮SB1，KM1的线圈断电，KM1-1和KM1触头放开，电动机停止，由于KM1-1已经断开，即使停止按钮SB1抬起，KM1的线圈也仍将处于断电状态，电动机M1正常停止。当电动机内部或主电路发生短路故障时，由于出现瞬间几倍于额定电流的大电流而使断路器QF1迅速跳闸，使电动机主电路和二次电路断电，电动机保护停止。当电动机发生过载时，电动机电流超出正常额定电流一定的百分比，热继电器FR1发热，一定时间后，FR1的常闭触头FR1-1断开，KM1线圈断电，KM1-1和KM1主触头断开，电动机保护停止。KM1线圈得电时，HL2指示灯亮说明电动机正在运行，KM1的线圈断电后HL2灯灭，说明电动机停止运行。当FR1发生过载动作，常开触头FR1-2闭合，HL3灯亮说明电动机发生了过载故障。假设上述的三相交流电动机M1的功率3.7kW，额定电流为7.9A，工作电压为AC380V，则3.7kW电动机起停控制电路元件清单见表1。 表1 3.7kW电动机起停控制电路元件清单
Y—△降压起动也称为星形—三角形降压起动，简称星三角降压起动。这一线路的设计思想仍是按时间原则控制起动过程。所不同的是，在起动时将电动机定子绕组接成星形，每相绕组承受的电压为电源的相电压（220V），减小了起动电流对电网的影响。而在其起动后期则按预先整定的时间换接成三角形接法，每相绕组承受的电压为电源的线电压（380V），电动机进入正常运行。凡是正常运行时定子绕组接成三角形的鼠笼式异步电动机，均可采用这种线路。 2.典型线路介绍 定子绕组接成Y—△降压起动的自动控制线路如图所示。 图Y—△降压起动控制线路 工作原理： 按下起动按钮SB2，接触器KM1线圈得电，电动机M接入电源。同时，时间继电器KT及接触器KM2线圈得电。 接触器KM2线圈得电，其常开主触点闭合，电动机M定子绕组在星形连接下运行。KM2的常闭辅助触点断开，保证了接触器KM3不得电。 时间继电器KT的常开触点延时闭合；常闭触点延时继开，切断KM2线圈电源，其主触点断开而常闭辅助触点闭合。 接触器KM3线圈得电，其主触点闭合，使电动机M由星形起动切换为三角形运行。 停车 按SB1 辅助电路断电各接触器释放` 电动机断电停车
线路在KM2与KM3之间设有辅助触点联锁，防止它们同时动作造成短路；此外，线路转入三角接运行后，KM3的常闭触点分断，切除时间继电器KT、接触器KM2,避免KT、KM2线圈长时间运行而空耗电能，并延长其寿命。 三相鼠笼式异步电动机采用Y—△降压起动的优点在于：定子绕组星形接法时，起动电压为直接采用三角形接法时的1/3，起动电流为三角形接法时的1/3，因而起动电流特性好，线路较简单，投资少。其缺点是起动转矩也相应下降为三角形接法的1/3，转矩特性差。所以该线路适用于轻载或空载起动的场合。另外应注意，Y—△联接时要注意其旋转方向的一致性。
常用电气控制实例 鼠笼式异步电动机Y－△启动电路（时间继电器自动切换） 鼠笼式异步电动机Y－△自动启动电路（时间继电器自动切换） 该电路电动机启动过程的Y－△转换是靠时间继电器自动完成的。 控制电路分析如下： 1、合上空气开关QF引入三相电源。 2、按下启动按钮SB2，交流接触器KM1线圈回路通电吸合并通过自己的辅助常开触点自锁，其主触头闭合接通电动机三相电源，时间继电器KT线圈也通电吸合并开始计时，交流接触器KM3线圈通过时间继电器的延时断开接点通电吸合，KM3的主触头闭合将电动机的尾端连接，电动机定子绕组成Y形连接，这是电动机在Y形接法下降压启动。 3、当时间继电器KT整定时间到时后，其延时常开触点打开，交流接触器KM3线圈回路断电，主触点打开定子绕组尾端的接线，KM3的辅助常闭触点闭合为KM2线圈的通电做好准备。 4、时间继电器KT动作使，其延时常开触点闭合，接通KM2线圈回路，使得KM2通电吸合并通过自己的辅助常开触点自锁，KM2主触头闭合将定子绕组接成三角形，电动机在△接法下运行。 5、电动机的过载保护由热继电器FR完成 6、线路中的互锁环节有：KM2常闭触点接入KM3线圈回路。 KM3常闭触点接入KM2线圈回路。 7、空气开关下面的电流互感器和电流表，是为了测量电动机电流，便于监视电动机的运行情况。 安装注意事项： 1、Y－△降压启动电路，只适用于△形接线，380V的鼠笼异步电动机。不可用于Y形接线的电动机应为启动时已是Y形接线，电动机全压启动，当转入△形运行时，电动机绕组会应电压过高而烧毁。 2、接线时应先将电动机接线盒的连接片拆除。 3、接线时应特别注意电动机的首尾端接线相序不可有错，如果接线有错，在通电运行会出现启动时电动机左转，运行时电动机右转，应为电动机突然反转电流剧增烧毁电动机或造成掉闸事故。
常用电气控制电路 Prepared on 22 November 2020
常用电气控制电路 1.控制柜内电路的一般排列和标注规律为便于检查三相动力线布置的对错，三相电源 L1、L2、L3在柜内按上中下、左中右或后中前的规律布置。L1、L2、L3三相对应的色标分别为黄、绿、红，在制作电气控制柜时要尽量按规范布线。二次控制电路的线号，一般的标注规律是：用电装置（如交流接触器）的右端接双数排序，左端按单数排序。 二次控制电路的线号编排如图1所示。动力线与弱点信号线要尽量远离，如传感器、PLC、DCS集散控制系统、PID控制器等信号线，如果不能做到远离，要尽量垂直交叉。弱电线缆最好单独放入一个金属桥架内，所有弱电信号的接地端都在同一点接地，且与强电的接地分离。 常用电气控制电路图1 二次控制电路的线号编排 2.电动机起停控制电路该电路可以实现对电动机的起停控制，并对电动机的过载和短 路故障进行保护，电动机起停控制电路如图2所示。 图2 电动机起停控制电路 在图2中，L1、L2、L3是三相电源，信号灯HL1用于指示L2和L3两相电源的有无，电压表V指示L1和L3相之间的线电压，熔断器FU1用于保护控制电路（二次电路）避免电路短路时发生火灾或损失扩大。合上断路器QF1，二次电路得电，按下起动按钮（绿色）SB2，交流接触器KM1的线圈通电，交流接触器的主触点KM1的辅助触头KM1-1闭合，电动机M1通电运转。由于KM1-1触头已闭合，即使起动按钮SB2抬起，KM1的线圈也将一直有电。KM1-1的作用是自锁功能，即使SB2抬起也不会导致电动机的停止，电动机起动运行。按下停止按钮SB1，KM1的线圈断电，KM1-1和KM1触头放开，电动机停止，由于KM1-1已经断开，即使停止按钮SB1抬起，KM1的线圈也仍将处于断电状态，电动机M1正常停止。当电动机内部或主电路发生短路故障时，由于出现瞬间几倍于额定电流的大电流而使断路器QF1迅速跳闸，使电动机主电路和二次电路断电，电动机保护停止。当电动机发生过载时，电动机电流超出正常额定电流一定的百分比，热继电器FR1发热，一定时间后，FR1的常闭触头FR1-1断开，KM1线圈断电，KM1-1和KM1主触头断开，电动机保护停止。KM1线圈得电时，HL2指示灯亮说明电动机正在运行，KM1的线圈断电后HL2灯灭，说明电动机停止运行。当FR1发生过载动作，常开触头FR1-2闭合，HL3灯亮说明电动机发生了过载故障。假设上述的三相交流电动机M1的功率，额定电流为，工作电压为AC380V，则电动机起停控制电路元件清单见表1。 表1 电动机起停控制电路元件清单 3.电动机正、反转控制电路该电路能实现对电动机的正、反转控制，并有短路和过载 保护措施。电动机正、反转控制电路如图3所示。 常用电气控制电路图3 电动机正、反转控制电路 在图3中，接触器KM2线圈吸合后，因为将L1和L3两相电源线进行了对调，实现了电动机的反转运行。信号灯HL1指示电源线L3和零线N之间的相电压。按下正转起动按钮SB2，交流接触器KM1线圈得电吸合，主触头KM1和常开辅助触头KM1-1闭合，电动机M1正向运转。KM1的常闭辅助触头KM1-2断开，此时即使按下反转起动按钮SB3，由于KM1-2的隔离作用，交流接触器KM2的线圈也不会吸合，KM1-2起安全互锁作用。电动机正向起动后，反向控制交流接触器KM2触头不会吸合，避免了由于KM1和KM2的触头同时吸合而出现电源线L1和L3直接短路的现象。按下停止
常用电气控制电路 1. 控制柜内电路的一般排列和标注规律为便于检查三 相动力线布置的对错，三相电源L1、L2、L3 在柜内按上中下、左中右或后中前的规律布置。L1、L2、L3三相对应的色标分别为黄、绿、红，在制作电气控制柜时要尽量按规范布线。二次控制电路的线号，一般的标注规律是：用电装置（如交流接触器）的右端接双数排序，左端按单数排序。 二次控制电路的线号编排如图1所示。动力线与弱点信号线要尽量远离，如传感器、PLC DCS 集散控制系统、PID控制器等信号线，如果不能做到远离，要尽量垂直交叉。弱电线缆最好单独放入一个金属桥架内，所有弱电信号的接地端都在同一点接地，且与强电的接地分离。 FUj 3 SB$ m 7 HL t -------------------------------------------------------------------------------------------------------------------------------------------------- SB：KM | 5 T 7 KM2_2 9 ~ FR| KM】|叫 SB3 KM. ? 11 13 KM2 1 Hl” 常用电气控制电路图1二次控制电路的线号编排 2. 电动机起停控制电路该电路可以实现对电动机的起停控制, 护，电动机起停控制电路如图2所示。 并对电动机的过载和短路故障进行保
图2 电动机起停控制电路 在图2中，L1、L2、L3是三相电源，信号灯HL1用于指示L2和L3两相电源的有无，电压表 V 指 示L1和L3相之间的线电压，熔断器FU1用于保护控制电路（二次电路）避免电路短路时发生火 灾或损失扩大。合上断路器 QF1,二次电路得电，按下起动按钮（绿色） SB2,交流接触器KM1的 线圈通电，交流接触器的主触点 KM1的辅助触头KM1-1闭合，电动机M1通电运转。由于KM1-1 触头已闭合，即使起动按钮SB2抬起，KM1的线圈也将一直有电。KM1-1的作用是自锁功能，即使 SB2抬起也不会导致电动机的停止，电动机起动运行。按下停止按钮SB1, KM1的线圈断电，KM1-1 和KM1触头放开，电动机停止，由于 KM1-1已经断开，即使停止按钮 SB1抬起，KM1的线圈也仍 将处于断电状态，电动机M1正常停止。当电动机内部或主电路发生短路故障时， 由于出现瞬间几 倍于额定电流的大电流而使断路器 QF1迅速跳闸，使电动机主电路和二次电路断电，电动机保护 停止。当电动机发生过载时，电动机电流超出正常额定电流一定的百分比，热继电器 FR1发热， 一定时间后，FR1的常闭触头FR1-1断开，KM1线圈断电，KM1-1和KM1主触头断开，电动机保护 停止。KM1线圈得电时，HL2指示灯亮说明电动机正在运行，KM 啲线圈断电后HL2灯灭，说明电 动机停止运行。当FR1发生过载动作，常开触头FR1-2闭合，HL3灯亮说明电动机发生了过载故 障。假设上述的三相交流电动机 M1的功率3.7kW,额定电流为7.9A ，工作电压为AC380V 则3.7kW 电动机起停控制电路兀件清单见表1。 表1 3.7kW 电动机起停控制电路元件清单 湎 卑 KM, KM | | 冋 I
所有常用电气元件图形符号 原理、接线图图形符号 温度开关 液位开关 热继电器的热元件 电 钟 电流表 欠流继电器线圈 热继电器常闭触点 三极断路器 ××× QF KI 过流继电器线圈 KI 过压继电器线圈 欠压继电器线圈 KV 动断(常闭)触 动合(常开)KM KI KV KA 延时断开的动断常闭)触点 延时闭合的动合 (常开)触点 动合(常开)动断(常闭)断路器 × QF 熔 断 器 三级熔断器式隔离开关 QS 电流互感器 或 TA 电压互感器 继电器线圈 KA 接触器线圈 KM
电动机 M 接 地 接机壳 或 变换器 同轴电缆 电 感 器 电容器一般符号 或 电阻器的一般符号 或 放大器 或 桥式全波整流器 电 嗽 叭 电 铃 蜂鸣器 或 信号灯 可变电阻器 滑线式电阻器 滑动触点电位器 压敏电阻器 注:U 可用V 代替 热敏电阻器 注:Q 可用t °代替 加热元件 可变电容器 具有两个电极的压电晶体 发光二极管一般符号 电压表 V 电度表 kwh 极性电容器 或 半导体二极管一般符号 或 单向击穿二极管 双向击穿二极管 光敏电阻 光 电 池
安装图图形符号 气功或液压操作 屏蔽电缆 导线的 连 导线的不连接 端 子 插头和插座 三个独立绕组 三角形连接的三相绕组 星形连接的三相绕组 中性点引出的星形 连接的三相绕组 三相串励换向器电动机 三相绕线转子异步电动机 双绕组变压器 三绕组变压器 或 自耦变压器 电 抗 避 雷 针 热 电 器 或 天线一般符号 无线电的一般符号 动力或动力—照明配电箱 注：需要时符号可标示电流种类符号 照明配电箱(屏) 注：需要时允许涂红 信号板、信号箱（屏） 阀的一般符号 电 滋 阀 按钮一般符号 单相插座 暗装的单相插座 密闭(防水)暗装的单相插座 密闭(防水)的单相插座
