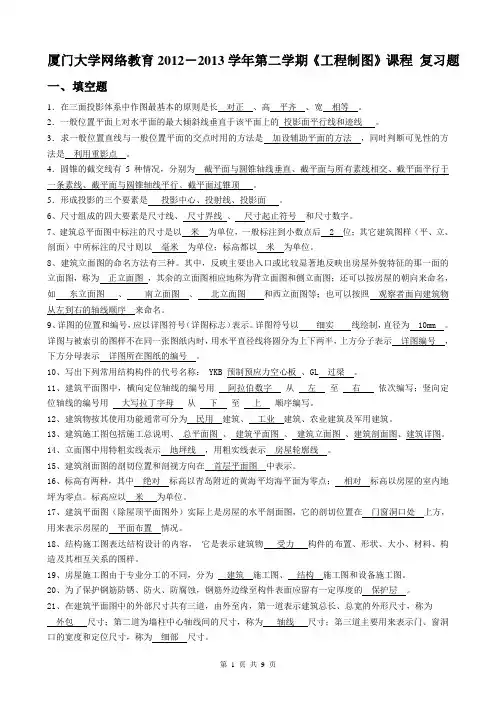

厦门大学网络教育2012－2013学年第二学期《工程制图》课程复习题一、填空题
1．在三面投影体系中作图最基本的原则是长对正、高平齐、宽相等。
2．一般位置平面上对水平面的最大倾斜线垂直于该平面上的投影面平行线和迹线。
3．求一般位置直线与一般位置平面的交点时用的方法是加设辅助平面的方法，同时判断可见性的方
法是利用重影点。
4．圆锥的截交线有5种情况，分别为截平面与圆锥轴线垂直、截平面与所有素线相交、截平面平行于
一条素线、截平面与圆锥轴线平行、截平面过锥顶。
5．形成投影的三个要素是投影中心、投射线、投影面。
6、尺寸组成的四大要素是尺寸线、尺寸界线、尺寸起止符号和尺寸数字。
7、建筑总平面图中标注的尺寸是以米为单位，一般标注到小数点后 2 位；其它建筑图样（平、立、剖面）中所标注的尺寸则以毫米为单位；标高都以米为单位。
8、建筑立面图的命名方法有三种。其中，反映主要出入口或比较显著地反映出房屋外貌特征的那一面的
立面图，称为正立面图，其余的立面图相应地称为背立面图和侧立面图；还可以按房屋的朝向来命名，如东立面图、南立面图、北立面图和西立面图等；也可以按照观察者面向建筑物
从左到右的轴线顺序来命名。
9、详图的位置和编号，应以详图符号（详图标志）表示。详图符号以细实线绘制，直径为 10mm 。详图与被索引的图样不在同一张图纸内时，用水平直径线将圆分为上下两半，上方分子表示详图编号，下方分母表示详图所在图纸的编号。
10、写出下列常用结构构件的代号名称： YKB 预制预应力空心板、GL 过梁。
11、建筑平面图中，横向定位轴线的编号用阿拉伯数字从左至右依次编写；竖向定
位轴线的编号用大写拉丁字母从下至上顺序编写。
12、建筑物按其使用功能通常可分为民用建筑、工业建筑、农业建筑及军用建筑。
13、建筑施工图包括施工总说明、总平面图、建筑平面图、建筑立面图、建筑剖面图、建筑详图。
14、立面图中用特粗实线表示地坪线，用粗实线表示房屋轮廓线。
15、建筑剖面图的剖切位置和剖视方向在首层平面图中表示。
16、标高有两种，其中绝对标高以青岛附近的黄海平均海平面为零点；相对标高以房屋的室内地
坪为零点。标高应以米为单位。
17、建筑平面图（除屋顶平面图外）实际上是房屋的水平剖面图，它的剖切位置在门窗洞口处上方，用来表示房屋的平面布置情况。
18、结构施工图表达结构设计的内容，它是表示建筑物受力构件的布置、形状、大小、材料、构
造及其相互关系的图样。
19、房屋施工图由于专业分工的不同，分为建筑施工图、结构施工图和设备施工图。
20、为了保护钢筋防锈、防火、防腐蚀，钢筋外边缘至构件表面应留有一定厚度的保护层。
21、在建筑平面图中的外部尺寸共有三道，由外至内，第一道表示建筑总长、总宽的外形尺寸，称为
外包尺寸；第二道为墙柱中心轴线间的尺寸，称为轴线尺寸；第三道主要用来表示门、窗洞
口的宽度和定位尺寸，称为细部尺寸。
二、已知一水平线与直线AB、CD、EF都相交，求作该直线的两面投影。
三、在三角形平面ABC内确定K点，使得K点距H面为20mm,距V面为30mm。
四、作出三角形ABC的垂心O及其实形。
五、作图题
1、补绘下列直线或平面的第三面投影，并在横线上注明其相对投影面的位置
2、作图1中直线AB 与平面CDEF 的交点K ，补全直线AB 的两面投影，并表明可见性。
b
b'a
图1
3、补全图2平面图形ABCDE 的两面投影。
图2
4、补画图3立体的W面投影，并作出其表面折线ABC的 H、W面投影。
图3
5、补全图4三视图中所缺的图线。
图4
6、已知在梁的底部配置两根1号钢筋（Ⅰ级钢筋，直径为20mm），梁的上部两端共布置两根2号钢筋（Ⅰ级钢筋，直径12mm），梁的上部中间布置1根3号钢筋（Ⅰ级钢筋，直径12mm），沿梁全长布置4号箍筋（Ⅰ级钢筋，直径8mm，间距150mm），在指定位置完成1-1和2-2断面图，并对钢筋进行标注。
图5
（2）用文字说明“φ10＠150”中各数字和符号的意义。
答：直径为10mm的Ⅰ级钢筋间距为150mm。
7、补绘下列直线或平面的第三面投影，并在横线上注明其相对投影面的位置
8、图6所示，过点M作一条与平面ABC平行的水平线。
图6
9、图7所示，判断K点是否在平面内，并作出平面内 M 点的H面投影。
图7
10、图8所示，已知平面五边形ABCDE的V面投影和线段AB、AE的H面投影，完成五边形的H面投影。
a'
a
e'
图8
11、补绘图9中被截圆锥的另外两面投影
图9
12、已知楼板的钢筋布置图如下图10所示，试完成以下内容：（1）要求将以下钢筋标注在图中相应的钢筋上
1）底部钢筋均为φ10＠150；
2）顶部钢筋均为φ6＠180。
图10
（2）用文字说明“φ10＠150”中各数字和符号的意义。
工程制图试题答案（1） 一、填空题（20分） 1、投影法一般可分为两大类，一类叫做中心投影法，一类叫做平行投影法。 2、基本几何体按表面特征分为平面立体，曲面立体两种。 3、一个标注完整的尺寸由尺寸界线，尺寸线和尺寸数字三要素组成。 4、螺纹的画图规定，外螺纹的大经用粗实线线绘制，小径用细实线线绘制；内螺纹的大经用细实线线绘制，小径用粗实线线绘制；内、外螺纹连接时，旋合部分按外螺纹的画法绘制。 5、装配图的内容包括①一组图形，②必要的尺寸，③技术要求，④标题栏，零件序号和明细栏。 6、城市给水工程包括①一、二级泵房，②输水管网，③给水处理厂， ④配水管网。 二、根据立体图画三视图（10分） 参考答案： 三、已知水平线AB在H面上方20mm处，求作它的其余两面投影（10分） 四、补画第三试图（10分） 五、标注尺寸（尺寸数字从图中量取，取整数）（20分） 六、根据物体的三视图，画出正等轴测图（10分） 七、将下列主视图改画全剖试图（20分） 工程制图试题答案（2） 二、填空题（20分） 1、三视图之间的位置关系：以主视图为基准，俯视图在它的正下方，左视图在它的正右方。三视图的“三等”关系：主、俯视图长对正，主、左视 图高平齐，左、俯视图宽相等。 2、正等轴测图的轴间角为1200，轴向变形系数为0.82为了计算方便，一般用1 代替。 3、按剖开机件的范围不同，剖视图可分为全剖视图，半剖视图和局部剖视图。 4、普通螺纹M16×1.5LH-5g6g-S的公称直径为16 mm，旋向为右（左、右）；导程为 1.5 。 5、零件的内容包括①一组视图，②完整的尺寸，③技术要求，④标题栏。 6、暖通空调工程图包括①室内采暖平面图、系统图，②空调通风平面图、系统图， ③设备布置图和祥图。 二、根据立体图画三视图（10分） 三、已知水平线AB与铅垂线MN相交于M点，试完成两直线的三面投影图（10分） 四、补画第三试图（10分） 五、标注尺寸（尺寸数字从图中量取，取整数）（20分） 六、根据物体的三视图，画出正等轴测图（10分）
师大学考试试卷(1) 答案 机械系机电一体化专业画法几何及机械制图课程 班级学号得分 题号一二三四五六七八九总分 得分 阅卷人 一、已知点A距H面为12，距V面为15，距W面为10，点B在点A的左方5，后方 10，上方8，试作A、B两点的三面投影。 X Z Y Y W O a a a b b b 二、作平面四边形ABCD的投影。 三、完成下列各形体的投影。 1．2．
四、根据给出的视图，补画第三视图（或视图所缺的图线）。1．
2． 五、在指定位置将主视图画成全剖视图。 六、在指定位置将主视图画成剖视图。
八、已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿根圆直径，并画出其啮合图（比例1：2）。
九、读零件图，并回答问题。 1．该零件采用了哪些视图、剖视图和剖面图？ 2．指出该零件在长、宽、高三个方向的主要尺寸基准。 ，是螺纹（、外）， 又是，H是，
答案： 1． 该零件采用了哪些视图、剖视图和剖面图？说明数量和名称。 该零件采用主视图、俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图。 2． 指出该零件在长、宽、高三个方向的主要尺寸基准。 高方向基准是零件的底面，长度方向基准是零件上Φ42孔的左端面，宽度基准是宽度方向的对称线。 3．图中G1/2"表示： 非螺纹密封的管 螺纹，1/2" 表示 公称直径 ，是 螺纹（、是 基本尺寸 ，是 公差带代号 ，其中，H 是 基本偏差 代号 ，是 公差等级 。 5．说明符号 的含义。前者表示用去除材料的方法获得的表面粗糙度， 6.3
试题： 01．填空题： 0102A01.一个完整的尺寸包括、、和。 0102A02.可见轮廓线用线绘制；不可见轮廓线用线绘制。 0102A03.轴线(中心线)用线绘制；断裂边界线用线绘制。 0102A04.比例是指之比。 0102A05.机件的真实大小应以依据，与图形的大小及绘图的准确度无关。0102A06.绘制圆的对称中心线时，圆心应是相交。 0102A07.整圆或大于半圆的圆弧标注尺寸，并在数字前面加注符号。0102A08.圆弧半径尺寸应标注在投影上。 0102A09.等于半圆的圆弧标注尺寸，符号是。 0102A10.平面图形的尺寸有、、。 0102A11.假想轮廓线用线绘用。 0102A12.放大比例是指。 0102A13.缩小比例是指。 0102A14.原值比例是指。 0102A15.斜度是指。 0102A16.锥度是指。 0102A17.丁字尺工作面是用来画线。 0102A18.斜度符号是，锥度符号是。 0102A19.圆弧连接是把和另一线段(直线或圆弧) 。 0102A20.平面图形的线段分为、、。 0102A21.具有定形尺寸而无定位尺寸的线段叫。 0102A22.图样中书写的文字、数字、字母都必须做到、、 、。 0102A23.汉字应采用，并写成。 0102A24.在同一图样中，同类相应线的宽度。 0102A25.尺寸线终端形式有和。 0102A26.尺寸界线表示尺寸的、位置。 0102A27.EQA的含义是。 0102A28.C2的含义是。 0102A29.尺寸线用绘制，不能用代替。 0102A30.标注尺寸数字时，垂直尺寸数字字头，水平尺寸数字字头。
一、填空题（28 分，每小题4分） 1．投影法分和两大类。 2．在点的三面投影图中，aa x反映点A到面的距离，a’a z反映点A到面的距离。 3．绘制机械图样时采用的比例，为机件要素的线性尺寸与机件相应要素的线性之比。 4．正垂面上的圆在V面上的投影为，在H面上的投影形状为。5．正等轴测图的伸缩系数是，简化伸缩系数是。 6.同一机件如采用不同的比例画出图样，则其图形大小___ ___（相同，不同），但图上所标注的尺寸数值是___ ___（一样的，不一样的）。 7.图形是圆、大于半圆注______尺寸；图形是半圆、小于半圆注______尺寸。 二、判断与选择题（24分，每小题3分） 1.已知一立体的轴测图，按箭头所指的方向的视图是。 2．已知物体的主俯视图，正确的左视图是（）。 3.已知圆柱被截取切后的主、俯视图，正确的左视图是（）
4．已知主视图和俯视图，正确的左视图是（）。 5. 已知平面与V面的倾角为30°，正确的投影图为。6．图示断面的正确画法是（）。 7.判断下列各图是否表示平面。
8．正确的左视图是（）。 三、判断立体表面上指定线段、平面相对于投影面的位置，将结果填写在右下表中。（20 分） 四、已知三角形ABC的AC边是侧垂线，完成三角形的水平投影。（28 分） 线段AB 线段BC 线段CD 平面P 平面Q 平面R 线 线 线 面 面 面
二、判断与选择题（24分，每小题3分） 1.C 2.B 3.C 4.C 5.(2) 6.C 7. 否，否，是，否； 8.D 三、判断立体表面上指定线段、平面相对于投影面的位置，将结果填写在右下表中。（20 分） 四、已知三角形ABC的AC边是侧垂线，完成三角形的水平投影。（28 分）
1、单项选择题(30) 1．图纸的会签栏一般在（ B） A．图纸右上角及图框线内 B．图纸左上角及图框线外 C．图纸右上角及图框线外 D．图纸左上角及图框线内 @！．一物体图上长度标注为2000，其比例为1﹕5，则其实际大小为（ B）A．400 B．2000 C．10000 D．200 3．下列仪器或工具中，不能用来画直线的是（ D ） A．三角板 B．丁字尺 C．比例尺 D．曲线板 4. 在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：( A ) A.总图制图标准 B.水利水电工程制图标准 C.技术制图标准 D.铁路工程制图标准 5. 由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。国标的代号为：( B ) A. ISO B. GB C. Standard D. ANSI 6. 图纸上的各种文字如汉字、字母、数字等，必须按规定字号书写，字体的号数为：( A ) A. 字体的高度 B. 字体的宽度 C. 标准中的编号 D. 序号 7. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A2幅面的尺寸为：( C) A. 594 841（A1） B. 210 297(A4) C. 420 594(A2) D. 297 420(A3) 1189*841(A0) 8. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A4幅面的尺寸为：(B ) A. 594 841 B. 210 297 C. 420 594 D. 297 420 9. 绘图比例是：( A ) A. 图形与实物相应要素的线性尺寸之比 B. 实物与图形相应要素的线性尺寸之比 C. 比例尺上的比例刻度 D. 图形上尺寸数字的换算系数 10. 如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：( C ) A. 100 B. 1000 C. 50 D. 20
工程制图复习试题 一、填空题 1.当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜 时称之为。正棱柱、斜棱柱 2.平面与立体相交，所得的交线称为：，交线所围成的平面图形称为：。截 交线、断面 3.正垂面上的圆在V面上的投影为，在H面上的投影形状为。直线、椭 圆 4.曲线根据其上面点所属平面不同分为：平面曲线和两大类。空间曲线 5.侧平线的_________投影反映直线的实长。侧面 6.求圆锥面上的点的投影常用法和法。纬圆、素线 7.在轴测图中，根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测 图。正、斜 8.组合体尺寸分为，和尺寸三种。定形、定位、总体 9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺 寸之比。图样、实物 10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸。直径、半 径 11.正等轴测图的伸缩系数是，简化伸缩系数是。0.82、1 12.同一机件如采用不同的比例画出图样，则其图形大小______（相同，不同），但图上所标注的 尺寸数值是______（一样的，不一样的）。不同、一样的 13.投影法分和两大类。中心投影法、平行投影法 14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。矩形 15.用垂直于圆椎轴线的平面截该立体，所截得的图形为。圆 二、判断题 1棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。（√）2求棱锥面上点的投影，可以利用素线法来做。（╳）3平面立体相贯，相贯线可能是一组也可能是两组。（√）4曲线的投影只能是曲线。（╳）5直线的投影只能是直线。（╳）6平面截割圆柱，截交线有可能是矩形。（√）7正等测的三个轴间角均为120°，轴向伸缩系数为：p＝r≠q。（╳）8三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。（√）9立体的投影图中，正面投影反映形体的上下前后关系和正面形状。（╳） 三、选择题 下列不是曲面立体术语的是（）。 A 素线 B 纬圆 C 椭圆 D 轴线 平面截割圆柱时，当截平面平行于圆柱的轴线时，截交线为（）。 A 矩形 B 圆 C 椭圆 D 都有可能 平面截割圆锥时，当截平面通过锥顶于圆锥体相交时，截交线为（） A 圆或椭圆 B 等腰三角形 C 抛物线 D 双曲线
浅谈工程制图与识图 崔文静 摘要：工程图学是现代各种工程图样理论和实际应用的一门重要的科学。从古至今，图形都是人们交流最为直接的形式，图形所特有的形象、直观、准确使得人们可以通过起来方便的交流信息。现代社会工程制图应用领域比较广泛，涵盖机械、水利、建筑、道路桥梁等。识图已然成为工程技术人员必备的一种基本能力。通过学习工程制图与识图，能为之后的建筑制图、机械制图、设备制图、手工绘图、计算机绘图和识图打下基础。 关键词：工程图学工程制图与识图基本能力基础 On Engineering Drawing and knowledge map Cui Wenjing Abstract：Engineering Graphics is an important theory of modern science and engineering drawings of various practical applications. Until now, Graphics are the most direct form of human communication, unique graphic image, intuitive, accurate and makes it possible to facilitate the exchange of information through them. Nowdays engineering graphics applications is more widely, covering machinery, water conservation, construction, roads and bridges. Knowledge map has become a basic ability necessary engineering and technical personnel. Through the studying of engineering drawing and knowledge map, we can lay the foundation for architectural drawings, mechanical drawing, drawing equipment, hand drawings, computer graphics, and the knowledge map. Keywords：Engineering Graphics Engineering Drawing and knowledge map Basic ability Foundation 图学是人类文明进步的重要里程碑，是人类历史文化发展的重要标志。在几千年的文化演进过程中，古人留下了极为丰富的图学遗产，如古埃及的象形文字、古代中国的甲骨文，都是人类文明进步的体现。现代社会，科学技术飞速发展，各种工程建设技术日益成熟。掌握工程制图与识图是工程技术人员最为基础的能力之一。工程制图的内容涉及到几何学、设计和制造技术、计算机应用及各领域的工程技术，并与生产实践紧密相联。具体内容包括画法几何、制图基础、工程制图和计算机绘图等部分。 1 投影的基本知识 制图中所谓的投影，就是所熟知的正视图、左视图、俯视图，也叫正立投影面、侧立投影面、水平投影面。在画法几何学中，用投影的方法就能获得准确反映空间形体形状的的平面图形。如图1所示
一、填空题 1.A2的图纸幅面尺寸为____________mm。 2.图样中的单点长画线在较小图形中绘制有困难时，可用____________代替。 3.长仿宋体7号字的字高为____________mm。 4.比例宜写在图名的____________，字的基准线应取平。 5.实际尺寸为240mm的线段，用1∶50绘图时，图样上的线段长度为____________mm。 6.半径、直径、____________、____________的尺寸起止符号，一般用箭头表示。 7.绘图时不论选用多大的比例，所标注的尺寸数字均为图形的____________。 8.建筑施工图包括总平面图、_________、_________、______和___________。 9.相对标高的零点在____________。 11.定位轴线竖直方向从____________的顺序编写，用____________表示。 12.建筑施工图中的平面图通常以____________命名。 13.一楼梯段有10个台阶，踏面宽度为260mm，踏步高度为150mm，标出楼梯平面详图中该楼梯段的尺寸____________。 14.在工程图中，中心线、轴线要用______________表示。 15.三个投影视图的排放尺度关系应保持“长对正，高平齐，______________” 16.当用剖切平面剖切物体时，只画出物体与剖切平面相交部分的图形称为______________。 17.建筑施工图中，除标高以外，其余尺寸单位为______________。 18.在房屋结构图中，代号QL表示______________。 19.建筑平面图上标注的三道尺寸中，中间一道尺寸应注______________尺寸。 20.标高投影的基准面为______________。 21.点的X坐标反映了该点离开______投影面的距离。 22.结构施工图中，构件代号TL表示______。 23.某直线的V面投影反映实长，该直线为______。 24.在建筑平面图中，横向定位轴线用阿拉伯数字并按______顺序编号。 25.在建筑平面图中，窗用代号______表示。 26.楼层建筑平面图，实际上是经过门窗洞口的水平______图。
工程制图试题及答案1 一、单选题 1、在AutoCAD中，世界坐标系原点的位置，将：( ) A. 始终在绘图区域的左下角 B. 由UCS命令设定 C. 由LIMITS命令对绘图界限的设置来确定 D. 由ZOOM命令设定 答案：C 2、在AutoCAD中，用户坐标系是：( ) A. 禁止使用的 B. 由用户根据需要设定，数量不限 C. 和世界坐标系完全相同 D. 用户只能设定一个 答案：B 3、在AutoCAD点的坐标输入中，绝对坐标的基准是：( ) A. 世界坐标系的原点 B. 用户坐标系的原点 C. 当前坐标系的原点 D. 前一个点 答案：C 4. 在AutoCAD点的坐标输入中，相对坐标的基准是：( ) A. 世界坐标系的原点 B. 用户坐标系的原点 C. 当前坐标系的原点 D. 前一个点 答案：D 5 在AutoCAD点的坐标输入中，实现相对坐标输入的方法为：( ) A. 设置用户坐标系 B. 不能使用相对坐标 C. 直接输入坐标数据 D. 在坐标数据前加@符号 答案：D 6、在AutoCAD点的坐标输入中，实现极坐标输入的方法为：( ) A. 设置极坐标系 B. 不能使用极坐标 C. 分二次输入坐标数据 D. 在坐标数据中间用＜符号 答案：D 7、. 在AutoCAD中，角度的默认输入单位及方向是：( ) A. 度及逆时针为正 B. 度及顺时针为正 C. 弧度及逆时针为正 D. 度分秒及逆时针为正 答案：A 8、在AutoCAD中，右边的图标表示：( ) A. 世界坐标系，但不表示原点位置 B. 世界坐标系，原点位置在方格中心
C. 用户坐标系，但不表示原点位置 D. 用户坐标系，原点位置在方格中心 答案：A 9在AutoCAD中，右边的图标表示：( ) A. 世界坐标系，但不表示原点位置 B. 世界坐标系，原点位置在二轴交点处 C. 用户坐标系，但不表示原点位置 D. 用户坐标系，原点位置在二轴交点处 答案：C 10. 在AutoCAD中，对于正在操作的命令要想终止它，需：( ) A. 按Ctrl-C键 B. 按Esc键 C. 单击标准工具条上的Undo按钮 D. 按空格键 答案：B 11. 在AutoCAD命令中的字母大小写是：( ) A. 不区分的 B. 只能使用大写 C. 只能使用小写 D. 都能使用，但大小写是不同的 答案：A 12. 在AutoCAD中有些命令可以透明地执行，即：( ) A. 中断正在执行的命令，强制执行该命令 B. 只能使用在透明的图层上 C. 可以在别的命令执行过程中执行 D. 画出透明图形 答案：C 13、在AutoCAD中，对一条点划线执行OFFSET命令，偏移出的直线将是：( ) A. 实线 B. 点划线 C. 由当前图层的线型确定 D. 根据此前执行LINETYPE 命令所设定的线型确定 答案：B 14在AutoCAD对图形进行编辑中，用窗口方式选取目标时，选中的图形为：( ) A. 完全落入矩形方框的图形 B. 与方框边界相交的图形 C. 与方框边界相交及落入矩形方框的图形 D. 在程序窗口中显示的图形 答案：A 15、在AutoCAD对图形进行编辑中，用交叉窗口方式选取目标时，选中的图形为：( ) A. 完全落入矩形方框的图形 B. 与方框边界相交的图形 C. 与方框边界相交及落入矩形方框的图形 D. 在程序窗口中显示的图形 答案：C 16、在AutoCAD中选取图形时，图形上出现的小方块为夹点，它们的作用是：( )
一、填空题 1. A2的图纸幅而尺寸为_420*594_mm。 2. 图样中的单点长画线在较小图形中绘制有困难时，可用—实线_________ 代替。 3. 长仿宋体7号字的字高为______ 5 ___________ ninio 4. 比例宜写在图名的■右侧字的基准线应取平。 5. 实际尺寸为240mm的线段，用1 ： 50绘图时，图样上的线段长度为 _4. 8 ___________ nuno 6. 半径、直径、______ 角度_____ 、_弧长___________ 的尺寸起止符号，一般 用箭头表示。 7. 绘图时不论选用多大的比例，所标注的尺寸数字均为图形的_______________ o 8. 建筑施工图包括总平而图、-建筑平而图一建筑立而图建筑剖面图_ ____ 、_________ 、 _____ 和—建筑详图 _________ o 9. 相对标高的零点在____________ o 11. 定位轴线竖直方向从_____________ 的顺序编写，用_____________ 表示。 12. 建筑施工图中的平面图通常以____________ 命名。 13. —楼梯段有10个台阶，踏而宽度为260mm,踏步高度为150mm,标出楼梯平 面详图中该楼梯段的尺寸 ____________ 。 14. 在工程图中，中心线、轴线要用_______________ 麦示。 15. ______________________________________________________________________ 三个投影视图的排放尺度关系应保持“长对正，高平齐，______________________ '?16. 当用剖切平面剖切物体时，只画出物体与剖切平面相交部分的图形称为 17. ___________________________________________________________ 建筑施工图中，除标高以外，其余尺寸单位为 _________________________________ 。 1&在房屋结构图中，代号QL表示_________________ 。 19. 建筑平面图上标注的三道尺寸中，中间一道尺寸应注________________ 尺寸。 20. 标高投影的基准面为 _____________ o
四、读零件图（每题7~10分） 1.看懂阀盖零件图，答下列问题：（每空1分，共10分） (1).该零件在四类典型零件中属于__盘盖__类零件。(2).零件上4个通孔的直径是___Φ14___。(3).零件左边的外螺纹标注的内容为___M36×2-6g____。(4).零件左边的外螺纹是粗牙螺纹还是细牙螺纹：___细牙螺纹___。(5).有公差要求的尺寸有___6___个。(6).未注圆角的尺寸是：___R2～3____。(7).阀盖的径向尺寸基准是：____回转轴线_____。(也可以在图中注出，但需注明“见图”)(8).右端面的表面粗糙度代号中的Ra值是：____25_____。 (9).?50h11尺寸的上偏差是：___0_____。(10).?50h11尺寸的下偏差是：___-0.16mm____。 2．阅读轴套零件图，回答下列问题：（每空1分，共31分） （1）.该零件名称为轴套，图号为JDLXYD03，材料为45。（2）.该零件共用了5个图形来表达，其中主视图作了全剖，并采用了折断(断开)画法；A-A是移出断面图，B-B是移出断面， D-D是局部放大图，还有一个图是局部放大图。（3）.在主视图中，左边两条虚线表示槽，其距离是14，与其右边相连的圆的直径是Φ40。中间正方形的边长为36，中部40长的圆柱孔的直径是Φ78。（4）.该零件长度方向的尺寸基准是右端面，宽度和高度方向的尺寸基准是回转轴线。（5）.主视图中，67和142±0.1属于定位尺寸，40和49属于定形尺寸；①所指的曲线是Φ40的孔与Φ60的孔的相贯线，②所指的曲线是Φ40的孔与Φ95的轴的相贯线。（6）.尺寸Φ132±0.2的上偏差是0.2mm ，下偏差是-0.2mm，最大极限尺寸是132.2mm，最小极限尺寸是131.8mm，公差是0.4mm。
两铅垂面的交线是 收藏 A. 正垂线 B. 水平线 C. 铅垂线 D. 侧平线 回答错误!正确答案： C 用正垂面截切圆球，其交线的水平投影为收藏 A. 矩形 B. 圆 C. 抛物线 D. 椭圆 回答错误!正确答案： D 连接时，被连接件需要作出螺纹孔的有收藏 A. 销连接 B. 螺钉连接 C. 键连接 D. 螺栓连接 回答错误!正确答案： B 下面装配图中，零件序号编写不正确的是
收藏 A. 序号2 B. 序号3 C. 序号1 D. 序号4 回答错误!正确答案： D 水平线 收藏 A. 平行于V面 B. 平行于W面 C. 平行于H面 D. 倾斜于H面 回答错误!正确答案： C 下面四组视图中，主视图中的交线投影，画的正确的是
收藏 A. C B. B C. D D. A 回答错误!正确答案： A 画尺寸线规定是 收藏 A. 用细虚线 B. 用细实线 C. 用细点画线 D. 用粗实线 回答错误!正确答案： B 空间两直线相交，其 收藏 A. 只有两投影相交 B. 三投影可能同时相交 C.
三个投影不一定相交 D. 三投影同时相交，且交点为同一个点的三投影 回答错误!正确答案： D 移出断面的轮廓线用 收藏 A. 粗实线 B. 细点画线 C. 波浪线 D. 细实线 回答错误!正确答案： A 主视图是向哪个投影面投射得到的视图 收藏 A. 后面 B. W C. V D. H 回答错误!正确答案： C 已知圆锥被切后的主、俯视图，正确的左视图是 收藏 A. B.
C. D. 回答错误!正确答案： A 俯视图是向哪个投影面投射得到的视图收藏 A. H B. 后面 C. V D. W 回答错误!正确答案： A 下图中水平面P与圆锥表面的交线为 收藏 A. 抛物线 B. 椭圆 C. 圆 D. 双曲线 回答错误!正确答案： C 已知主、俯视图，正确的左视图是
XXXXXXXXXXX2012－2013学年第(一)学期考试试卷 课程代码： 课程名称： 考试时间： 分钟 题号 一 二 三 四 五 总成绩 得 分 阅卷教师签字： 一、填空题（总分20分，每空1分） 1.圆规是用来画 及 的工具。 2.投影的分类分为 投影和 投影两大类。 3.三面正投影图的作图方法中三等关系是 、 和 。 4.两点的相对位置是指空间两个点的 、 、 的关系。 5.投影面垂直线的投影特性：垂直于某一投影面，与另外两投影面都 的直线。 6.求平面立体截交线的方法有 和 两种。 7.局部投影图只是基本视图的一部分，其断裂边界应当用 表示。 8.建筑形体的尺寸分为 、 、 三类。 9.坐标系统有 坐标系统和 坐标系统两种形式。 10.建筑详图可分为 、 和构配件详图三类。 二、作图题（总分80分） 1.已知空间点A 的坐标是（10,20,10），求作A 点的三面投影。（4分）。 2.已知点的两面投影，求作第三面投影。（8分） 班 级 学 号 姓 名 封装订线 密封装订线 密封装订线
3.已知直线的两面投影，求作第三面投影。（6分） 4.已知平面的两面投影，求作第三面投影。(8分) 5.已知四棱柱表面上M点的正面投影，求其另外两个投影。（8分）
6.已知物体的三视图，画出它的正等轴测图。（8分） 7.已知凹槽的三视图，画出它的正等轴测图。（8分）
8.已知物体的三视图，画出它的正等轴测图。（10分） 9.已知物体的三视图，画出它的斜二轴测图。（10分） 10.已知物体的两视图，补画第三视图。（10分）
工程制图（B）卷参考答案 一、填空题（总分20分，每空1分） 1.圆圆弧 2.中心平行 3.长对正高平齐宽相等 4.上下左右前后 5.平行 6.交点法交线法 7.波浪线 8.定形尺寸定位尺寸总体尺寸 9.测量建筑10.节点详图房间详图 二、作图题（共80分） 1.(4分） 2.（8分） 3.（6分）
中南大学网络教育课程考试（专科）复习题参考答案 工程制图 一、填空题： 1.根据投射线的类型，投影法可分为中心投影法和平行投影法。 2.根据投射线与投影面是否垂直，平行投影法又可分为正投影法和斜投影法。 3．多面正投影图是工程中应用最广泛的一种图示方法。 4.点的三面投影规律是：①点的正面投影与点的水平投影的连线垂直于OX轴。 ②点的正面投影与点的侧面投影的连线垂直于OZ轴。③点的水平投影到OX轴的距离等于点的侧面投影到OZ轴的距离。 5.在三投影面体系中直线与投影面的相对位置可分一般位置直线、投影面平行线和_ 投影面垂直线。 6空间两直线的相对位置可分为平行、相交、交叉和垂直四种。 7.空间两直线互相平行，则它们的同面投影也一定平行。 8.空间两直线相交，则它们的同面投影也一定相交，而且各同面投影的交点就是两直 线空间交点的同面投影。 9.互相垂直的两直线中有一条平行某一投影面时，它们在该投影面上的投影也反映直角。 10.在三投影面体系中平面与投影面的相对位置可分一般位置平面、投影面垂直面和投影面平行面。 11.在平面内取点和取线的关系是：欲在平面内取点，须先在平面内取线，而欲在 平面内取线，又须先在平面内取点。 12.直线与平面的相对位置有_平行__、相交_和_垂直___。 13.直线与平面相交求交点的方法有积聚性法和辅助线法。 14.平面与平面的相对位置有_平行__、相交_和_垂直。 15.平面与平面相交求交线的方法有积聚性法线面交点法和辅助平面法。 16在换面法中，新投影面的设立要符合下面两个基本条件 ①新的投影面必须与空间几何元素处于有利于解题的位置。 ②__新的投影面必须垂直于原有的一个投影面 __ 。 17将一般位置直线变换为投影面的垂直线要经过_二__ 次变换，先将一般位置直线变换为投影面平行线__，再将投影面平行线_ 变换为投影面垂直线。 18.将一般位置平面变换为投影面平行面要经过___二__ 次变换，先将一般位置平面变换为_ 投影面垂直面__，再将投影面垂直面变换为投影面平行面。 19.在一般情况下，平面体的相贯线是封闭的空间折线。 20.相贯线可见性判定原则是：_当两立体的相交表面都可见时，交线才可见____。 21.在一般情况下，两曲面体的相贯线是封闭的空间曲线。 22.求两曲面体表面相贯线的一般方法是辅助平面法_，选用辅助面的原则是使辅助截交线 的投影为直线_ 和 __圆_。 23. 图样的比例是指图形与其实物相应要素的线性尺寸之比，它的种类有原值比 例、放大比例和缩小比例三种。 24.组合体多面正投影图读图的基本方法有 1. 将已知的各投影联系起来阅读 2. 运用形体分析读图 3．运用线面分析读图
工程制图复习题及答案标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]

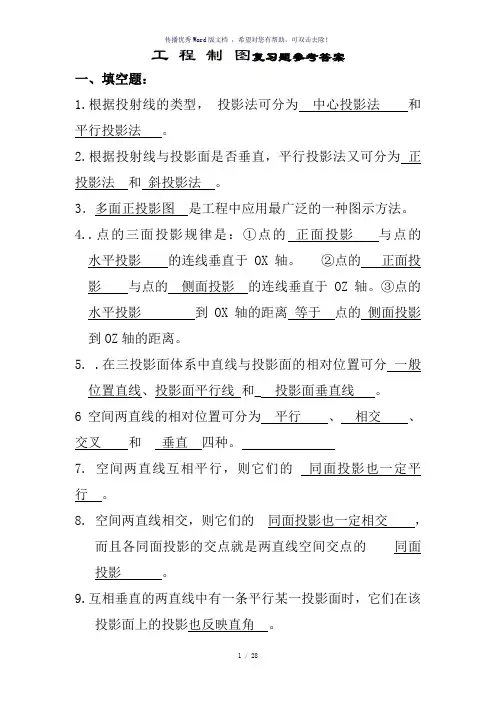

工程制图复习题参考答案 一、填空题： 1.根据投射线的类型，投影法可分为中心投影法和平行投影法。 2.根据投射线与投影面是否垂直，平行投影法又可分为正投影法和斜投影法。3．多面正投影图是工程中应用最广泛的一种图示方法。 4..点的三面投影规律是：①点的正面投影与点的水平投影的连线垂直于OX 轴。②点的正面投影与点的侧面投影的连线垂直于OZ轴。③点的水平投影到OX轴的距离等于点的侧面投影到OZ轴的距离。 5. .在三投影面体系中直线与投影面的相对位置可分一般位置直线、投影面平行线和_ 投影面垂直线。 6空间两直线的相对位置可分为平行、相交、交叉和垂直四 种。 7. 空间两直线互相平行，则它们的同面投影也一定平行。 8. 空间两直线相交，则它们的同面投影也一定相交，而且各同面投影的交点就是 两直线空间交点的同面投影。 9.互相垂直的两直线中有一条平行某一投影面时，它们在该投影面上的投影也反映直 角。
