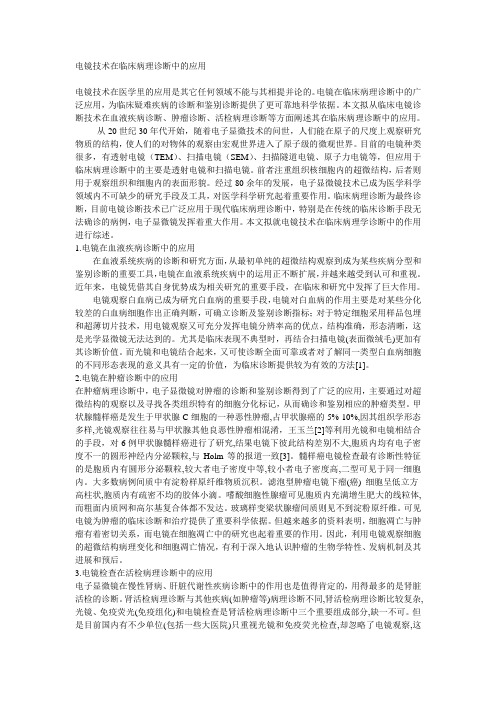

电镜技术在临床病理诊断中的应用
作者：张欠欠， 马莉， 王逢会， 米志宽
作者单位：延安大学医学院,716000
刊名：
中国医疗前沿
英文刊名：NATIONAL MEDICAL FRONTIERS OF CHINA
年，卷(期)：2011,06(4)
参考文献(5条)
1.Hass M A re-evaluation of routine electron microscopy in the examination of native renal biop sies 1997
2.Fischer EG;Moore MJ;Lager DJ Fabry disease:a morphologic study of 11 cases 2006(10)
3.Holm R;Farrants GW;Nesland JM Ultrastructural and electron immunohistochemical features of medullary thyroid carcinoma[外文期刊] 1989
4.王玉兰;郑晓刚;周晓军电镜在甲状腺髓样癌诊断中的应用价值 2003(03)
5.虞功清;张泉;邹伟民电镜在白血病诊断上的应用与研究 2004(09)
本文读者也读过(7条)
1.马卫军.刘胜.韩莉.赵淑敏透射电镜的使用与维护[期刊论文]-承德医学院学报2004,21(1)
2.颜永碧.陆月良.王英电镜技术在病理学诊断中的应用[期刊论文]-第二军医大学学报2003,24(6)
3.孟春梅.洪健应用免疫金标记电镜技术定位寄主细胞中的植物病毒[会议论文]-2007
4.崔元日.王玉国免疫组化技术结合透射电镜技术在肺低分化癌鉴别诊断中的应用[期刊论文]-中国伤残医学2008,16(5)
5.钟秀容.周琳瑛.陈文列.吴翊钦.林曦三种电镜技术在细胞紧密连接研究中的应用[期刊论文]-福建医科大学学报2002,36(1)
6.钟秀容.陈莲云.陈文列制备电镜超薄切片的技巧[期刊论文]-福建医科大学学报1999,33(2)
7.陶忠芬.江海东.李飞.路菊.可金星浅谈电镜技术实验教学的体会[期刊论文]-局解手术学杂志2009,18(5)
本文链接：https://www.doczj.com/doc/474593313.html,/Periodical_zgylqy201104037.aspx
扫描电镜测试技术原理及其在储层研究中的应用 1、扫描电镜的结构和工作原理 扫描电镜的主要构成分为四部分：镜筒、电子信号的显示与记录系统、电子信号的收集与处理系统、真空系统及电源系统(图1)。以下是各部分的简介和工作原理。 1.1扫描电镜结构 1.1.1镜筒 镜筒包括电子枪、聚光镜、物镜及扫描系统，其作用是产生很细的电子束(直径约几个nm)，并且使该电子束在样品表面进行扫描，同时激发出各种信号。 1.1.2电子信号的收集与处理系统 在样品室中，扫描电子束与样品发生相互作用后产生多种信号，其中包括二次电子、背散射电子、X射线、吸收电子、俄歇(Auger)电子等。在上述信号中，最主要的是二次电子，它是被入射电子所激发出来的样品原子中的外层电子，产生于样品表面以下几nm 至几十nm 的区域，其产生率主要取决于样品的形貌和成份。通常所说的扫描电镜图像指的就是二次电子像，它是研究样品表面形貌的最有用的电子信号。检测二次电子的检测器的探头是一个闪烁体，当电子打到闪烁体上时，就在其中产生光，这种光被光导管传送到光电倍增管，光信号即被转变成电流信号，再经前置放大及视频放大，将电流信号转变成电压信号，最后被送到显像管的栅极。 1.1.3电子信号的显示与记录系统 扫描电镜的图像显示在阴极射线管（显像管）上，并由照相机拍照记录。显像管有两个，一个用来观察，分辨率较低，是长余辉的管子；另一个用来照相记录，分辨率较高，是短余辉的管子。 1.1.4真空系统及电源系统 扫描电镜的真空系统由机械泵和油扩散泵组成，其作用是使镜筒内达到10 托的真空度。电源系统则供给各部件所需的特定电源。
图1 扫描电镜结构图 1.2扫描电镜的基本原理 扫描电镜的电子枪发射出电子束，电子在电场的作用下加速，经过两次电磁透镜的作用后在样品表而聚焦成极细的电子束。该细小的电子束在末透镜的上方的双偏转线圈作用下在样品表而进行扫描，被加速的电子与样品相互作用，激发出各种信号，如二次电子，背散射电子，吸收电子、X射线、俄歇电子、阴极发光等。这些信号被按顺序、成比例的交换成视频信号、检测放大处理成像，从而在荧光屏上观察到样品表而的各种特征图像。 2、扫描电镜在矿物岩石学领域的应用 2.1矿物研究 不同矿物在扫描电镜中会呈现出其特征的形貌，这是在扫描电镜中鉴定矿物的重要依据。如高岭石在扫描电镜中常呈假六方片状、假六方板状、假六方似板状；埃洛石常呈管状、长管状、圆球状;蒙脱石为卷曲的薄片状；绿泥石单晶呈六角板状，集合体呈叶片状堆积或定向排列等。王宗霞等在扫描电镜下观察了硅藻上的形貌，硅藻上多呈圆盘状、板状，根据这一特征即可将它鉴定出来。 矿物特征及残余结构可以推断其成岩环境和搬运演化历史，扫描电镜可对矿 物的结构和成分进行分析，为推断矿物的成岩环境和搬运演化历史提供基础资
扫描电镜分析实验 一实验目的 1. 了解扫描电子显微镜的原理、结构； 2. 运用扫描电子显微镜进行样品微观形貌观察。 二实验原理 扫描电镜（SEM）是用聚焦电子束在试样表面逐点扫描成像。试样为块状或粉末颗粒，成像信号可以是二次电子、背散射电子或吸收电子。其中二次电子是最主要的成像信号。由电子枪发射的电子，以其交叉斑作为电子源，经二级聚光镜及物镜的缩小形成具有一定能量、一定束流强度和束斑直径的微细电子束，在扫描线圈驱动下，于试样表面按一定时间、空间顺序作栅网式扫描。聚焦电子束与试样相互作用，产生二次电子发射以及背散射电子等物理信号，二次电子发射量随试样表面形貌而变化。二次电子信号被探测器收集转换成电讯号，经视频放大后输入到显像管栅极，调制与入射电子束同步扫描的显像管亮度，得到反映试样表面形貌的二次电子像。扫描电镜由下列五部分组成，如图1（a）所示。各部分主要作用简介如下： 1.电子光学系统 它由电子枪、电磁透镜、光阑、样品室等部件组成，如图1（b）所示。为了获得较高的信号强度和扫描像，由电子枪发射的扫描电子束应具有较高的亮度和尽可能小的束斑直径。常用的电子枪有三种形式：普通热阴极三极电子枪、六硼化镧阴极电子枪和场发射电子枪，
其性能如表2所示。前两种属于热发射电子枪，后一种则属于冷发射电子枪，也叫场发射电子枪。由表可以看出场发射电子枪的亮度最高、电子源直径最小，是高分辨本领扫描电镜的理想电子源。 电磁透镜的功能是把电子枪的束斑逐级聚焦缩小，因照射到样品上的电子束斑越小，其分辨率就越高。扫描电镜通常有三个磁透镜，前两个是强透镜，缩小束斑，第三个透镜是弱透镜，焦距长，便于在样品室和聚光镜之间装入各种信号探测器。为了降低电子束的发散程度，每级磁透镜都装有光阑；为了消除像散，装有消像散器。 六硼化镧阴极电子枪105～1061～10 ≈500 10－4 场发射电子枪107～108 0.01～ 0.1 ≈5000 10-7～10－8 样品室中有样品台和信号探测器，样品台还能使样品做平移运动。 2.扫描系统 扫描系统的作用是提供入射电子束在样品表面上以及阴极射线管电子束在荧光屏上的同步扫描信号。 3.信号检测、放大系统 样品在入射电子作用下会产生各种物理信号、有二次电子、背散射电子、特征X射线、阴极荧光和透射电子。不同的物理信号要用不同类型的检测系统。它大致可分为三大类，即电子检测器、阴极荧光
扫描电子显微镜技术应用与研究 摘要:本文从金属晶体理论和扫描电子显微镜的原理出发，阐述了的定义和性质。通过对金属模块和焊条的二次电子成像，论证了分辨率高，能反映物体更多的层次结构等优点。最后，讨论了二次电子在电子制造业中的应用。 关键词：扫描电子显微镜金属晶体二次电子成像电子束 Abstract：This article is based on the theory of metal crystal, configuration and working theory of the scanning electron microscope. It is expounded the definition and nature of secondary electron image. Through the secondary electron image of metal and the welding rod, it is proved the secondary electron resolution to be likely high, could reflect merits and so on object more hierarchical. Finally we discussed the secondary electron in the electronic manufacturing applications. Key words: scanning electron microscope, metal crystal, secondary electron image electron beam 前言 随着现代科学技术的飞跃发展,各种新型材料的不断涌现.材料的检测技术也正在朝着科学、先进、简便、精确、自动化的方向发展.材料组织结构和性能的检测已成为一门多学科、跨学科的综合性技术.材料性能的检测既有传统的见手段又有高度现代化的研究手段.面对新技术和新材料的快速发展,过去传统的常规性能检测遇到了极大的挑战.一方面由于采用现代化的电子技术、光学技术、声学技术等新技术以及随之发展的各种高科技的设备,触进了材料检测技术的不断进步.另外一方面,为了适应新材料和新技术的发展不断不断修改检测标准,使常规检验和深入研究紧密的结合起来. 而在材料组织的形貌观察中,主要是依靠显微技术,利用二次电子成像来分析材料的组织结构,已成为当今检测的主要趋势.扫描电子显微镜和透射电子显微镜则把观察的尺度推广到亚微米和微米以下的层次.现代的显微镜的分辨率可达到0.2nm甚至更高.在借助显微技术和其他一些分析系统可以把材料组合子形貌比较准确的分析出来.
透射电子显微镜的原理及应用 一．前言 人的眼睛只能分辨1/60度视角的物体，相当于在明视距离下能分辨0.1mm 的目标。光学显微镜通过透镜将视角扩大，提高了分辨极限，可达到2000A 。。光学显微镜做为材料研究和检验的常用工具，发挥了重大作用。但是随着材料科学的发展，人们对于显微镜分析技术的要求不断提高，观察的对象也越来越细。如要求分表几十埃或更小尺寸的分子或原子。一般光学显微镜，通过扩大视角可提高的放大倍数不是无止境的。阿贝（Abbe ）证明了显微镜的分辨极限取决于光源波长的大小。在一定波长条件下，超越了这个极限度，在继续放大将是徒劳的，得到的像是模糊不清的。 图1-1（a ）表示了两个点光源O 、P 经过会聚透镜L ，在平面上形成像O ，、P ，的光路。实际上当点光源透射会聚成像时，由于衍射效应的作用在像平面并不能得到像点。图1-1（b ）所示，在像面上形成了一个中央亮斑及周围明暗相间圆环所组成的埃利斑（Airy ）。图中表示了像平面上光强度的分布。约84%的强度集中在中央亮斑上。其余则由内向外顺次递减，分散在第一、第二……亮环上。一般将第一暗环半径定义为埃利斑的半径。如果将两个光源O 、P 靠拢，相应的两个埃利斑也逐渐重叠。当斑中心O ，、P ，间距等于案例版半径时，刚好能分辨出是两个斑，此时的光点距离d 称为分辨本领，可表示如下： α λs in 61.0d n = （1-1） 式中，λ为光的波长，n 为折射系数，α孔径半角。上式表明分辨的最小距离与波长成正比。在光学显微镜的可见光的波长条件下，最大限度只能分辨2000A 。。于是，人们用很长时间寻找波长短，又能聚焦成像的光波。后来的X
电子显微镜 一、实验目的 1、了解并掌握电子显微镜的基本原理； 2、初步学会使用电子显微镜，并能够利用电子显微镜进行基本的材料表面分析。 二、实验仪器 透射电镜一是由电子光学系统（照明系统）、成像放大系统、电源和真空系统三大部分组成。 本实验用S—4800冷场发射扫描电子显微镜。 实验原理 电子显微镜有两类：扫描电子显微镜、透射电子显微镜，该实验主要研究前者。 （一）扫描电子显微镜（SEM） 由电子枪发射的电子束，经会聚镜、物镜聚焦后，在样品表面形成一定能量和极细的（最小直径可以达到1-10nm）电子束。在扫描线圈磁场的作用下，作用在样品表面上的电子束将按一定时间、空间顺序作光栅扫描。电子束从样品中激发出来的二次电子，由二次电子收集极，经加速极加速至闪烁体，转变成光信号，此信号经光导管到达光电倍增管再转变成电信号。该电信号经视屏放大器放大，输送到显像管栅极，调制显像管亮度，使之在屏幕上呈现出亮暗程度不同的反映表面起伏的二次电子像。由于电子束在样品表面上的扫描和显像管中电子束在荧屏上的扫描由同一扫描电路控制，这就保证了它们之
间完全同步，即保证了“物点”和“像点”在时间和空间上的一一对应。 扫描电镜的工作原理如图1。 图1 扫描电镜的工作原理 高能电子束轰击样品表面时，由于电子和样品的相互作用，产生很多信息，如图2所示，主要有以下信息：
图2 电子束与样品表面作用产生的信息示意图 1、二次电子：二次电子是指入射电子束从样品表面10nm左右深度激发出的低能电子(＜50eV)。二次电子的产额主要与样品表面的起伏状况有关，当电子束垂直照射表面，二次电子的量最少。因此二次电子象主要反映样品的表面形貌特征。 2、背散射电子象：背散射电子是指被样品散射回来的入射电子，能量接近入射电子能量。背散射电子的产额与样品中元素的原子序数有关，原子序数越大，背散射电子发射量越多(因散射能力强)，因此背散射电子象兼具样品表面平均原子序数分布（也包括形貌）特征。 3、X射线显微分析：入射电子束激发样品时，不同元素的受激，发射出不同波长的特征X射线，其波长λ与元素原子序数Z有以下关系（即莫斯莱公式）：ν=hc/λ=K(Z-σ)2 SEM主要特点
2012年1月内蒙古科技与经济Januar y2012 第2期总第252期Inner M o ngo lia Science T echnolo gy&Economy N o.2T o tal N o.252电子显微镜技术在生物医学领域的应用X 孙计桃 (内蒙古医学院基础医学院电镜中心,内蒙古呼和浩特 010059) 摘 要:电子显微镜在临床研究和疾病诊断中作出了巨大的贡献,并不断开辟着生物医学研究的新领域,主要从细胞、亚细胞的形态结构上阐明疾病的发生、发展及转归规律,丰富了传统病理学的知识。 通过对亚细胞结构和病原体的观察,可以诊断一些肿瘤疾病、心血管疾病、肝病、肾病、血液疾病、细菌、病毒、寄生虫疾病等。随着电镜技术的不断改进以及与多种研究手段相结合,电子显微镜将在生物医学领域应用会更加广泛。 关键词:电子显微镜;临床研究;疾病诊断;应用 中图分类号:T N16∶R318 文献标识码:A 文章编号:1007—6921(2012)02—0127—02 电子显微镜包括扫描电子显微镜和透射电子显微镜两种类型,利用透射电子显微镜可以观察样品内部超微结构,利用扫描电子显微镜可以观察样品表面形貌,立体感强,在生物医学领域应用较多的是透射电子显微镜。透射电子显微镜的发明为人类在医学科学研究领域做出了巨大的贡献,早在20世纪40年代电子显微镜就在医学上开始发挥其作用,在病毒学、细胞生物学、组织学、病理学、分子生物学及分子病理学都有应用[1-2]。笔者参考相关文献对电子显微镜技术在肿瘤诊断、病毒和病毒性疾病、系统性疾病等研究领域的应用做一概述,说明其是现代临床研究和疾病诊断中不可缺少的重要工具之一。1 电子显微镜技术在医学领域应用特点 随着科学技术的发展,电子显微镜放大倍数已从第一台电镜的十几倍提高到现在的百万倍,因此在生物医学领域利用高性能的电子显微镜观察细胞中各种细胞器正常的和病理的超微结构,诸如内质网、线粒体、高尔基体、溶酶体、细胞骨架系统等,对探明病因和治疗疾病有很大帮助。通过研究细胞结构和功能的关系,也可以研究细胞的通讯与运输、分裂与分化、增殖与调控等生命活动的规律,电子显微镜也可结合各种制样技术观察病毒、细菌、支原体、生物大分子等的超微结构,是现代生物医学研究不可替代的工具。 2 电子显微镜技术在肿瘤诊断中的应用 电子显微镜技术的应用是建立在光学显微镜的基础之上的,光学显微镜的分辨率为0.2L m,透射电子显微镜的分辨率为0.2nm,也就是说透射电子显微镜在光学显微镜的基础上放大了1000倍。因此,透射电子显微镜突破了光学显微镜分辨率低的限制,成为了诊断疑难肿瘤的一种新的工具。有研究报道,无色素性肿瘤、嗜酸细胞瘤、肌原性肿瘤、软组织腺泡状肉瘤及神经内分泌肿瘤这些在光镜很难明确诊断的肿瘤,利用电镜可以明确诊断[3-5]。 电镜主要是通过对超微结构的精细观察,寻找组织细胞的分化标记,确诊和鉴别相应的肿瘤类型。细胞凋亡与肿瘤有着密切的关系,电镜对细胞凋亡的研究起着重要的作用,因此利用电镜观察细胞的超微结构病理变化和细胞凋亡情况,将为肿瘤的诊断和治疗提供科学依据。 3 电子显微镜技术在肿瘤鉴别诊断中的应用透射电子显微镜观察的是组织细胞、生物大分子、病毒、细菌等结构,能够观察到不同病的病理结构,也可以鉴别一些肿瘤疾病,有研究报道电子显微镜技术通过超微结构观察可以区分癌、黑色素瘤和肉瘤以及腺癌和间皮瘤;可区别胸腺瘤、胸腺类癌、恶性淋巴瘤和生殖细胞瘤;可区别神经母细胞瘤、胚胎性横纹肌瘤、Ew ing氏肉瘤、恶性淋巴瘤和小细胞癌;可区别纤维肉瘤、恶性纤维组织细胞瘤、平滑肌肉瘤和恶性神经鞘瘤以及区别梭形细胞癌和癌肉瘤(杨光华,1992)[6-10] 。 4 电镜在肾活检病理诊断中应用 肾穿活检对了解疾病发生、发展及选择治疗方法是十分重要的,可以提高诊断的准确性。目前采用的方法有免疫组化和电子显微镜检查,电子显微镜检查可以弥补光学显微镜分辨率不高的缺陷,可观察到光镜所看不到的成分的超微结构病理变化,特别是上皮细胞、系膜、肌膜细胞和间质的改变,确定有无电子致密物沉着及其沉着部位。Sieg el等曾报道,经对213例肾病活检资料分析,发现有11%的病例需要用电镜作出正确诊断,有36%病例肾的超微结构改变对光镜诊断提供确诊或亚分类,如遗传性肾炎,此病肾小球的组织学特征无特殊改变,唯电镜检查才能作出准确诊断[11]。 5 电镜在代谢性疾病诊断中的应用 随着科学技术的进步,电镜的应用越来越广泛,已有研究报道,电镜在肝脏代谢性疾病、软组织系统疾病诊断中的作用值得肯定。Mierau等(1997)认为 ? 127 ? X收稿日期:2011-12-25
扫描电子显微镜的应用及其发展 1前言 扫描电子显微镜SEM(Scanning Electron Microscopy)是应用最为广泛的微观 形貌观察工具。其观察结果真实可靠、变形性小、样品处理时的方便易行。其发展进步对材料的准确分析有着决定性作用。配备上X射线能量分辨装置EDS (Energy Dispersive Spectroscopy)后，就能在观察微观形貌的同时检测不同形貌特征处的元素成分差异,而背散射扫描电镜EBSD（Electron Backscattered Diffraction）也被广泛应用于物相鉴定等。 2扫描电镜的特点 形貌分析的各种技术中，扫描电镜的主要优势在于高的分辨率。现代先进的扫描电镜的分辨率已经达到1纳米左右；有较高的放大倍数，20-20万倍之间连续可调；有很大的景深，视野大，成像富有立体感，可直接观察各种试样凹凸不平表面的细微结构试样制备简单；配有X射线能谱仪装置，这样可以同时进行 显微组织性貌的观察和微区成分分析[1]。低加速电压、低真空、环境扫描电镜和电子背散射花样分析仪的使用，大大提高了扫描电子显微镜的综合、在线分析能力；试样制备简单。直接粘附在铜座上即可，必要时需蒸Au或是C。 扫描电镜也有其局限性,首先就是它的分辨率还不够高，也不能观察发光或高温样品。样品必须干净、干燥，有导电性。也不能用来显示样品的内部细节，最后它不能显示样品的颜色。 需要对扫描电镜进行技术改进，在提高分辨率方面主要采取降低透镜球像差系数, 以获得小束斑；增强照明源即提高电子枪亮度( 如采用LaB6 或场发射电子枪) ；提高真空度和检测系统的接收效率；尽可能减小外界振动干扰。 在扫描电镜成像过程中，影响图像质量的因素比较多，故需选择最佳条件。例如样品室内气氛控制、图像参数的选择、检测器的选择以及控制温度的选择，尽可能将样品原来的面貌保存下来得到高质量电镜照片[2]。
扫描电镜实验报告 姓名：xxx 专业：xxx 学号：xxxxxxxx 一、实验目的 1. 了解扫描电镜的构造及工作原理； 2.学习扫描电镜的样品制备； 3. 学习扫描电镜的操作； 3. 利用扫描电镜对铝粉的形貌进行观察。 二、实验原理 扫描电镜原理是由电子枪发射并经过聚焦的电子束在样品表面扫描，激发样品产生各种物理信号，经过检测、视频放大和信号处理，在荧光屏上获得能反映样品表面各种特征的扫描图像。扫描电镜由下列五部分组成，主要作用简介如下： 1．电子光学系统。其由电子枪、电磁透镜、光阑、样品室等部件组成。为了获得较高的信号强度和扫描像，由电子枪发射的扫描电子束应具有较高的亮度和尽可能小的束斑直径。常用的电子枪有三种形式：普通热阴极三极电子枪、六硼化镧阴极电子枪和场发射电子枪。前两种属于热发射电子枪；后一种则属于冷发射电子枪，也叫场发射电子枪，其亮度最高、电子源直径最小，是高分辨本领扫描电镜的理想电子源。电磁透镜的功能是把电子枪的束斑逐级聚焦缩小，因照射到样品上的电子束斑越小，其分辨率就越高。扫描电镜通常有三个磁透镜，前两个是强透镜，缩小束斑，第三个透镜是弱透镜，焦距长，便于在样品室和聚光镜之间装入各种信号探测器。为了降低电子束的发散程度，每级磁透镜都装有光阑；为了消除像散，装有消像散器。样品室中有样品台和信号探测器，样品台还能使样品做平移、倾斜、转动等运动。 2. 扫描系统。扫描系统的作用是提供入射电子束在样品表面上以及阴极射线管电子束在荧光屏上的同步扫描信号。 3. 信号检测、放大系统。样品在入射电子作用下会产生各种物理信号、有二次电子、背散射电子、特征X射线、阴极荧光和透射电子。不同的物理信号要用不同类型的检测系统。它大致可分为三大类，即电子检测器、阴极荧光检测器和X射线检测器。 4. 真空系统。镜筒和样品室处于高真空下，它由机械泵和分子涡轮泵来实现。开机后先由机械泵抽低真空，约20分钟后由分子涡轮泵抽真空，约几分钟后就能达到高真空度。此时才能放试样进行测试，在放试样或更换灯丝时，阀门会将镜筒部分、电子枪室和样品室分别分隔开，这样保持镜筒部分真空不被破坏。 5. 电源系统。其由稳压、稳流及相应的安全保护电路所组成，提供扫描电镜各部分所需要的电源。
TEM和SEM的异同比较分析以及环境扫描电镜,场发射电镜与传统电镜相比较的技术特点和应用 xrd是x射线衍射，可以分析物相，SEM是扫描电镜，主要是观察显微组织，TEM是透射电镜，主要观察超限微结构。AES 是指能谱，主要分析浓度分布。STM扫描隧道显微镜，也是观察超微结构的。AFM是原子力显微镜，主要是观察表面形貌用的。 TEM: 透射电子显微镜（英语：Transmission electron microscope，缩写TEM），简称透射电镜，是把经加速和聚集的电子束投射到非常薄的样品上，电子与样品中的原子碰撞而改变方向，从而产生立体角散射。散射角的大小与样品的密度、厚度相关，因此可以形成明暗不同的影像。通常，透射电子显微镜的分辨率为0.1～0.2nm，放大倍数为几万～百万倍，用于观察超微结构，即小于0.2μm、光学显微镜下无法看清的结构，又称“亚显微结构”。TEM是德国科学家Ruskahe和Knoll在前人Garbor和Busch的基础上于1932年发明的。 编辑本段成像原理透射电子显微镜的成像原理可分为三种情况：
吸收像：当电子射到质量、密度大的样品时，主要的成相作用是散射作用。样品上质量厚度大的地方对电子的散射角大，通过的电子较少，像的亮度较暗。早期的透射电子显微镜都是基于这种原理TEM透射电镜 。衍射像：电子束被样品衍射后，样品不同位置的衍射波振幅分布对应于样品中晶体各部分不同的衍射能力，当出现晶体缺陷时，缺陷部分的衍射能力与完整区域不同，从而使衍射钵的振幅分布不均匀，反映出晶体缺陷的分布。相位像：当样品薄至100A以下时，电子可以穿过样品，波的振幅变化可以忽略，成像来自于相位的变化。 编辑本段组件电子枪：发射电子，由阴极、栅极、阳极组成。阴极管发射的电子通过栅极上的小孔形成射线束，经阳极电压加速后射向聚光镜，起到对电子束加速、加压的作用。聚光镜：将电子束聚集，可用于控制照明强度和孔径角。样品室：放置待观察的样品，并装有倾转台，用以改变试样的角度，还有装配加热 、冷却等设备。物镜：为放大率很高的短距透镜，作用是放大电子像。物镜是决定透射电子显微镜分辨能力和成像质量的关键。中间镜：为可变倍的弱透镜，作用是对电子像进行二次放大。通过调节中间镜的电流，可选择物体的像或电子衍射图来进行放大。透射镜：为高倍的强透镜，用来放大中间像后在荧光屏上成像。此外还有二级真空泵来对样品室抽真空、照相装置用以记录影像。 编辑本段应用透射电子显微镜在材料科学、生物学上应用较多。由于电子易散射或被物体吸收，故穿透力低，样品的密度、厚度等都会影响到最后
环境电子扫描显微镜及其应用 谭明洋 （山东科技大学化学与环境工程学院，山东青岛266590） 摘要：随着科学技术的发展，微区信息已成为现代物质信息研究的重要组成部分，透射电镜（TEM）、扫描电镜（SEM）、电子探针等技术已广泛应用于材料学、生物学、医学、冶金学、矿物学等学科的领域中，促进了各有关学科的发展。但普通电子显微镜的高真空的要求限制了其适用范围，环境扫描电子显微镜（ESEM）应运而生，把人们引入了一个全新的形态学观察的领域。 关键词：环境扫描电子显微镜（ESEM），微区分析 Environmental Scanning Electron Microscope and Its Application TAN Mingyang (College of Chemistry and Environmental Engineering ,Shandong University of Science and Technology , Qingdao ,Shandong 266590) Abstract: With the development of science and technology, micro-zone information has become an important part of modern material and information studies, transmission electron microscopy (TEM), scanning electron microscopy (SEM), electron probe technology has been widely used in the field of Materials science, Biology, Medicine, Metallurgy, mineralogy etc, and promote the development of the respective disciplines. But the high-vacuum requirements of ordinary electron microscopy limits its application scopes. Environmental scanning electron microscope (ESEM) came into being and have lead us into a new morphological observation areas. Keywords: Environmental scanning electron microscope (ESEM) ,Microanalysis 环境扫描电镜(environmental scanning electron microscope, ESEM)是近年发展起来的新型扫描电镜。它克服了普通扫描电镜对试样必须干燥、洁净、导电的要求，可以在高真空度（HV）下作为普通扫描电镜使用，也可以在低真空度（LV）和模拟试样环境下对试样进行微区分析。 1环境扫描电镜的工作原理 环境扫描电镜(environmental scanning electron microscopy , ESEM)采用多级真空系统、气体二次电子信号探测器等独特设计。观察不导电样品不需要镀导电膜.可以在控制温度、压力、相对湿度和低真空度的条件下进行观察分析含水的、含油的、已污染的、不导电的样品，减少了样品的干燥损伤和真空损伤。 环境扫描电镜有三种工作方式：A）高真空方式(常规方式)；B）低真空方式: 0.1 ~ 1 Torr；C）环境方式: 0.1~20 Torr 。 在高真空的常规扫描电镜中，用标准的Everhart Thornley探测器来接受被高能入射电子激发的样品的信号电流(二次电子和部分背散射电子)，经放大后形成图像。 在低真空及环扫模式下，由电子枪发射的高能入射电子束穿过压差光阑进入样品室，射向被测定的样品，从样品表面激发出信号电子:二次电子一SE和背散射电子一BSE。由于样品室内有气体存在，入射电子和信号电子与气体分子碰撞，使之电离产生电子和离子。如果我们在样品和电极板之间加一个稳定电场，电离所产生的电子和离子会被分别引往与各自极
扫描电镜实验报告 一实验目的 1 了解扫描电镜的发展，原理，应用范围。 2 初步掌握扫描电镜的使用及其注意事项。 二实验仪器及样品 JEOL扫描电镜；硫酸钙晶须。 三实验原理 扫描电镜，全称为扫描电子显微镜，英文为scanning electron microscope（SEM），是一种用于观察物体表面结构的电子光学仪器。 1 扫描电镜的原理 扫描电子显微镜的制造是依据电子与物质的相互作用。当一束高能的人射电子轰击物质表面时，被激发的区域将产生二次电子、俄歇电子、特征x射线和连续谱X射线、背散射电子、透射电子，以及在可见、紫外、红外光区域产生的电磁辐射。同时，也可产生电子-空穴对、晶格振动(声子)、电子振荡(等离子体)。如对二次电子、背散射电子的采集，可得到有关物质微观形貌的信息；对X射线的采集，可得到物质化学成分的信息。扫描电镜的工作原理是用一束极细的电子束扫描样品，在样品表面激发出次级电子，次级电子的多少与电子束入射角有关，也就是说与样品的表面结构有关，次级电子由探测体收集，并在那里被闪烁器转变为光信号，再经光电倍增管和放大器转变为电信号来控制荧光屏上电子束的强度，显示出与电子束同步的扫描图像。图像为立体形象，反映了标本的表面结构。 2扫描电镜的结构 （1）镜筒镜筒包括电子枪、聚光镜、物镜及扫描系统。其作用是产生很细的电子束(直径约几个nm)，并且使该电子束在样品表面扫描，同时激发出各种信号。 （2）电子信号的收集与处理系统在样品室中，扫描电子束与样品发生相互作用后产生多种信号，其中包括二次电子、背散射电子、X射线、吸收电子、俄歇(Auger)电子等。在上述信号中，最主要的是二次电子，它是被入射电子所激发出来的样品原子中的外层电子，产生于样品表面以下几纳米至几十纳米的区域，其产生率主要取决于样品的形貌和成分。通常所说的扫描电镜像指的就是二次电子像，它是研究样品表面形貌的最有用的电子信号。检测二次电子的检测器的探头是一个闪烁体，当电子打到闪烁体上时，就在其中产生光，这种光被光导管传送到光电倍增管，光信号即被转变成电流信号，再经前置放大及视频放大，电流信号转变成电压信号，最后被送到显像管的栅极。 （3）电子信号的显示与记录系统扫描电镜的图象显示在阴极射线管(显像管)上，并由照相机拍照记录。显像管有两个，一个用来观察，分辨率较低，是长余辉的管子；另一个用来照相记录，分辨率较高，是短余辉的管子。 （4）真空系统及电源系统扫描电镜的真空系统由机械泵与油扩散泵组成。电源系统供给各部件所需的特定的电源。 3扫描电镜的用途 扫描电镜最基本的功能是对各种固体样品表面进行高分辨形貌观察。大景深图像是扫描电镜观察的特色，例如：生物学，植物学，地质学，冶金学等等。观察可以是一个样品的表
扫描电镜的新发展 陈散兴 扫描电镜的原理 扫描电镜( Scanning Electron Microscope, 简写为SEM) 是一个复杂的系统, 浓缩了电子光学技术、真空技术、精细机械结构以及现代计算机控制技术。成像是采用二次电子或背散射电子等工作方式, 随着扫描电镜的发展和应用的 拓展, 相继发展了宏观断口学和显微断口学。 扫描电镜是在加速高压作用下将电子枪发射的电子经过多级电磁透镜汇集 成细小( 直径一般为1-5 nm)的电子束(相应束流为10- 11-10- 12A)。在末级透镜上方扫描线圈的作用下, 使电子束在试样表面做光栅扫描( 行扫+ 帧扫)。入射电子与试样相互作用会产生二次电子、背散射电子、X 射线等各种信息。这些信息的二维强度分布随试样表面的特征而变( 这些特征有表面形貌、成分、晶体取向、电磁特性等等) , 将各种探测器收集到的信息按顺序、成比率地转换成视频信号, 再传送到同步扫描的显像管并调制其亮度, 就可以得到一个反应试样表面状况 的扫描图像。如果将探测器接收到的信号进行数字化处理即转变成数字信号, 就可以由计算机做进一步的处理和存储。 扫描电镜主要是针对具有高低差较大、粗糙不平的厚块试样进行观察, 因而在设计上突出了景深效果, 一般用来分析断口以及未经人工处理的自然表面。扫描电镜的主要特征如下: ( 1) 能够直接观察大尺寸试样的原始表面;( 2) 试样在样品室中的自由度非 常大;( 3) 观察的视场大;( 4) 图像景深大, 立体感强;( 5) 对厚块试样可得到高分 辨率图像;( 6) 辐照对试样表面的污染小;( 7) 能够进行动态观察( 如动态拉伸、压缩、弯曲、升降温等) ;( 8) 能获得与形貌相对应的多方面信息;(9) 在不牺牲扫描电镜特性的情况下扩充附加功能, 如微区成分及晶体学分析。 近代扫描电镜的发展主要是在二次电子像分辨率上取得了较大的进展。但对不导电或导电性能不太好的样品还需喷金后才能达到理想的图像分辨率。随着材料科学的发展特别是半导体工业的需求, 要尽量保持试样的原始表面, 在不做 任何处理的条件下进行分析。早在20 世纪80 年代中期, 便有厂家根据新材料( 主要是半导体材料) 发展的需要, 提出了导电性不好的材料不经过任何处理 也能够进行观察分析的设想, 到90 年代初期, 这一设想就已有了实验雏形, 90 年代末期, 已变成比较成熟的技术。其工作方式便是现在已为大家所接受的低真空和低电压, 最近几年又出现了模拟环境工作方式的扫描电镜, 这就是现代扫 描电镜领域出现的新名词/ 环扫0, 即环境扫描电镜。
材料专业实验报告 题目：扫描电镜(SEM)物相分析实验学院：先进材料与纳米科技学院专业：材料物理与化学 姓名： 学号：1514122986 2016年6月30日
扫描电镜(SEM)物相分析实验 一．实验目的 1.了解扫描电镜的基本结构与原理 2.掌握扫描电镜样品的准备与制备方法 3.掌握扫描电镜的基本操作并上机操作拍摄二次电子像 4.了解扫描电镜图片的分析与描述方法 二．实验原理 1.扫描电镜的工作原理 扫描电镜（SEM）是用聚焦电子束在试样表面逐点扫描成像。试样为块状或粉末颗粒，成像信号可以是二次电子、背散射电子或吸收电子。其中二次电子是最主要的成像信号。由电子枪发射的电子，以其交叉斑作为电子源，经二级聚光镜及物镜的缩小形成具有一定能量、一定束流强度和束斑直径的微细电子束，在扫描线圈驱动下，于试样表面按一定时间、空间顺序作栅网式扫描。聚焦电子束与试样相互作用，产生二次电子发射以及背散射电子等物理信号，二次电子发射量随试样表面形貌而变化。二次电子信号被探测器收集转换成电讯号，经视频放大后输入到显像管栅极，调制与入射电子束同步扫描的显像管亮度，得到反映试样表面形貌的二次电子像。 本次实验中主要通过观察背散射电子像及二次电子像对样品进行分析表征。 1）背散射电子 背散射电子是指被固体样品原子反射回来的一部分入射电子，其中包括弹性背反射电子和非弹性背反射电子。弹性背反射电子是指被样品中原子和反弹回来的，散射角大于90度的那些入射电子，其能量基本上没有变化（能量为数千到数万电子伏）。非弹性背反射电子是入射电子和核外电子撞击后产生非弹性散射，不仅能量变化，而且方向也发生变化。非弹性背反射电子的能量范围很宽，从数十电子伏到数千电子伏。背反射电子的产生范围在100nm-1mm深度。背反射电子产额和二次电子产额与原子序数的关系背反射电子束成像分辨率一般为50-200nm（与电子束斑直径相当）。背反射电子的产额随原子序数的增加而增加，所以，利用背反射电子作为成像信号不仅能分析形貌特征，也可以用来显示原子序数衬
扫描电镜的综述及发展 1 扫描电镜的原理 扫描电镜（Scanning Electron Microscope,简写为SEM）是一个复杂的系统，浓缩了电子光学技术、真空技术、精细机械结构以及现代计算机控制技术。成像是采用二次电子或背散射电子等工作方式，随着扫描电镜的发展和应用的拓展，相继发展了宏观断口学和显微断口学。 扫描电镜是在加速高压作用下将电子枪发射的电子经过多级电磁透镜汇集成细小（直径一般为1~5nm）的电子束（相应束流为10-11~10-12A）。在末级透镜上方扫描线圈的作用下，使电子束在试样表面做光栅扫描（行扫+帧扫）。入射电子与试样相互作用会产生二次电子、背散射电子、X射线等各种信息。这些信息的二维强度分布随着试样表面的特征而变（这些特征有表面形貌、成分、晶体取向、电磁特性等等），将各种探测器收集到的信息按顺序、成比率地转换成视频信号，再传送到同步扫描的显像管并调制其亮度，就可以得到一个反应试样表面状况的扫描图像[1]。如果将探测器接收到的信号进行数字化处理即转变成数字信号，就可以由计算机做进一步的处理和存储。 扫描电镜主要是针对具有高低差较大、粗糙不平的厚块试样进行观察，因而在设计上突出了景深效果，一般用来分析断口以及未经人工处理的自然表面。机构组成 扫描电子显微镜由三大部分组成：真空系统，电子束系统以及成像系统。 真空系统 真空系统主要包括真空泵和真空柱两部分。真空柱是一个密封的柱形容器。 真空泵用来在真空柱内产生真空。有机械泵、油扩散泵以及涡轮分子泵三大类，机械泵加油扩散泵的组合可以满足配置钨枪的SEM的真空要求，但对于装置了场致发射枪或六硼化镧枪的SEM，则需要机械泵加涡轮分子泵的组合。 成像系统和电子束系统均内置在真空柱中。真空柱底端即为右图所示的密封室，用于放置样品。
扫描电子显微镜及其在材料科学中的应用班级：无机2014-1 姓名：李冬月学号：1461142107 摘要：介绍了目前常被用于固体结构观测及其表征的主要仪器扫描电子显微镜（SEM）的简单概况和基本原理以及其在材料科学中的应用。 关键词：扫描电子显微镜原理材料科学应用 引言 无论是X射线衍射确定晶体的三维结构还是低能电子衍射确定晶体表面的二维结构，都是以原子的周期性排列为前提的。但是近年来学术界对于不具有周期性的局域性原子位置的结构表现出越来越浓厚的兴趣，而且这种局域性结构的线度又往往很小，常在微米以下甚至纳米级。显然，传统的衍射手段对此无能为力，而且光学显微镜由于分辨本领的限制也无法分辨尺度在100纳米数量级的局域性结构细节。至目前为止已发展出各种基于电子的发射和传播的显微方法。本文主要介绍了扫描电子显微镜和扫描隧穿显微镜的工作原理以及对固体材料形貌和结构观察方面的应用。 1.SEM简介 扫描电子显微镜（Scanning Electron Microscope,SEM）是介于透射电镜和光学显微镜之间的一种微观性貌观察手段，可直接利用样品表面材料的物质性能进行微观成像。扫描电镜的优点是，①有较高的放大倍数，20-20万倍之间连续可调；②有很大的景深，视野大，成像富有立体感，可直接观察各种试样凹凸不平表面的细微结构；③试样制备简单。目前的扫描电镜都配有X射线能谱仪装置，这样可以同时进行显微组织性貌的观察和微区成分分析，因此它是当今十分有用的科学研究仪器。扫描电镜如下图1。 图1扫描电子显微镜
2.原理 扫描电镜从原理上讲就是利用聚焦得非常细的高能电子束在试样上扫描，激发出各种物理信息。通过对这些信息的接受、放大和显示成像，获得试样表面性貌的观察。SEM是一个复杂的系统,浓缩了电子光学技术、真空技术、精细机械结构以及现代计算机控制技术.扫描电镜是在加速高压作用下将电子枪发射的电子经过多级电磁透镜汇集成细小的电子束.在试样表面进行扫描,激发出各种信息,通过对这些信息的接收、放大和显示成像,以便对试样表面进行分析.入射电子与试样相互作用产生如图1所示的信息种类。 图2 电子束探针照射试样产生的各种信息 这些信息的二维强度分布随试样表面的特征而变(这些特征有表面形貌、成分、晶体取向、电磁特性等),是将各种探测器收集到的信息按顺序、成比率地转换成视频信号,再传送到同步扫描的显像管并调制其亮度,就可以得到一个反应试样表面状况的扫描图.如果将探测器接收到的信号进行数字化处理即转变成数字信号,就可以由计算机做进一步的处理和存储.各信息如下表1。 收集信号类型功能 二次电子形貌观察 背散射电子成分分析 特征X射线成分分析 俄歇电子成分分析 表1 扫描电镜中主要信号及其功能
HUNAN UNIVERSITY 姓名：扫描电镜实验报告 姓名：高子琪 学号： 2
一.实验目的 1.了解扫描电镜的基本结构与原理； 2.掌握扫描电镜样品的准备与制备方法； 3.掌握扫描电镜的基本操作并上机操作拍摄二次电子像； 4.了解扫描电镜图片的分析与描述方法。 二．实验设备及样品 1.实验仪器：D5000-X衍射仪 基本组成：1）电子光学系统：电子枪、聚光镜、物镜光阑、样品室等 2）偏转系统：扫描信号发生器、扫描放大控制器、扫描偏转线圈 3）信号探测放大系统 4）图象显示和记录系统 5）真空系统 2.样品：块状铝合金 三.实验原理 1.扫描电镜成像原理 从电子枪阴极发出的电子束，经聚光镜及物镜会聚成极细的电子束（0.00025微米-25微米），在扫描线圈的作用下，电子束在样品表面作扫描，激发出二次电子和背散射电子等信号，被二次电子检测器或背散射电子检测器接收处理后在显象管上形成衬度图象。二次电子像和背反射电子反映样品表面微观形貌特征。而利用特征X射线则可以分析样品微区化学成分。 扫描电镜成像原理与闭路电视非常相似，显像管上图像的形成是靠信息的传送完成的。电子束在样品表面逐点逐行扫描，依次记录每个点的二次电子、背散射电子或X射线等信号强度，经放大后调制显像管上对应位置的光点亮度，扫描发生器所产生的同一信号又被用于驱动显像管电子束实现同步扫描，样品表面与显像管上图像保持逐点逐行一一对应的几何关系。因此，扫描电子图像所包含的信息能很好地反映样品的表面形貌。 2.X射线能谱分析原理 X射线能谱定性分析的理论基础是Moseley定律，即各元素的特征X射线频率ν的平方根与原子序数Z成线性关系。同种元素，不论其所处的物理状态或化学状态如何，所发射的特征X射线均应具有相同的能量。
现代理化分析读书报告 ------扫描电子显微镜在精密及超精密加工中的应用 一、前言 通过现代理化分析这门课，我学到了很多理论知识，受益匪浅。这些理论知识和我所在研究方向—精密及超密超精密加工有着紧密的联系，可以直接指导我今后的学习与研究，也就是能够做到很好的学以致用，以下我就结合现代理化分析中的扫描电镜在精密及超精密加工中的应用来总结一下学习感想。文章分为三个部分，首先是介绍扫描电子显微镜，其次是介绍精密与超精密加工，最后是介绍前者在后者中的具体应用。 二、扫描电子显微镜 1．扫描电子显微镜的工作原理 扫描电子显微镜（scanning electron microscope）又简称SEM, 是依靠电子与物质的相互作用成像，得到物体表面放大后的图像。扫描电镜工作时会用极狭窄的电子束去扫描样品，当一束高能的入射电子轰击物质表面时，被激发的区域将产生二次电子、俄歇电子、特征x射线和连续谱X射线、背散射电子、透射电子，以及在可见、紫外、红外光区域产生的电磁辐射，其中主要是样品的二次电子发射。二次电子能够产生样品表面放大的形貌像，这个像是在样品被扫描时按时序建立起来的，即使用逐点成像的方法获得放大像。 2．扫描电子显微镜的组成部分 扫描电子显微镜由三大部分组成：真空系统，电子束系统以及成像系统。每个部分都有其相应的作用。 1) 真空系统 真空系统主要包括真空泵和真空柱两部分。其中真空柱是一个密封的柱形容器，而真空泵用来在真空柱内产生真空。真空泵有机械泵、油扩散泵以及涡轮分子泵三大类，机械泵加油扩散泵的组合可以满足配置钨枪的SEM的真空要求，但对于装置了场致发射枪或六硼化镧枪的SEM,则需要机械泵加涡轮分子泵的组合。成像系统和电子束系统均内置在真空柱中。真空柱底端即为密封室，用于放置样品。之所以要用真空，主要基于以下两点原因：电子束系统中的灯丝在普通大气中会迅速氧化而失效，所以除了在使用SEM时需要用真空以外，平时还需要以纯氮气或惰性气体充满整个真空柱。 2）电子束系统 电子束系统由电子枪和电磁透镜两部分组成，主要用于产生一束能量分布极窄的、电子能量确定的电子束用以扫描成像。电子枪用于产生电子，主要有两大类，共三种。一类是利用场致发射效应产生电子，称为场致发射电子枪。这种电子枪极其昂贵，在十万美元以上，且需要极高真空。另一类则是利用热发射效应产生电子，有钨枪和六硼化镧枪两种。
