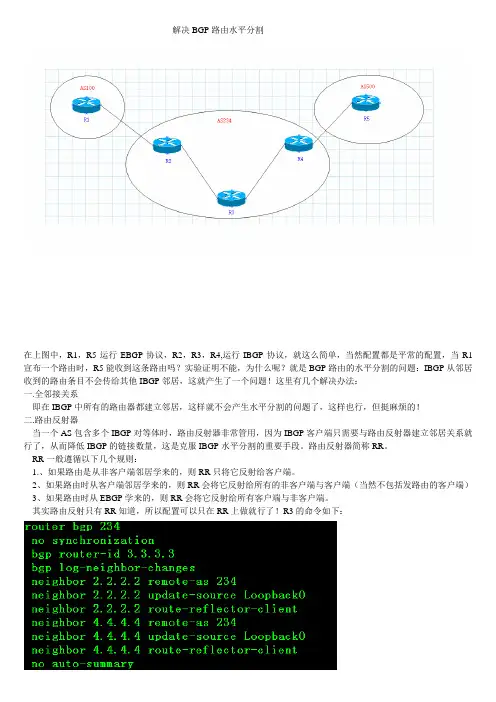

IBGP水平分割：从一个IBGP学到的BGP路由不会传到另一个IBGP
解决办法RR（路由反射器）可以指定他的客户
1、如果一条路由通过客户学习到，那么会反射到客户、非客户、EBGP邻居
2、如果一条路由通过EBGP邻居学习到，那么会反射给客户、非客户、EBGP邻居
3、如果一条路由通过非客户学习到，那么会反射给客户和EBGP邻居，不会反射给非客户R1(config)#int s2/1
R1(config-if)#ip add 12.0.0.1 255.255.255.0
R1(config-if)#no shu
R1(config-if)#int lo0
R1(config-if)#ip add 1.1.1.1 255.255.255.0
R1(config-if)#do ping 12.0.0.2
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 12.0.0.2, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 24/58/96 ms
R1(config-if)#router bgp 100
R1(config-router)#bgp router-id 1.1.1.1
R1(config-router)#nei 12.0.0.2 remote-as 234
R1(config-router)#net 1.1.1.0 mask 255.255.255.0
R1(config-router)#
*Sep 12 19:39:51.659: %BGP-5-ADJCHANGE: neighbor 12.0.0.2 Up
R1(config-router)#do sh ip bgp
BGP table version is 3, local router ID is 1.1.1.1
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,
r RIB-failure, S Stale
Origin codes: i - IGP, e - EGP, ? - incomplete
Network Next Hop Metric LocPrf Weight Path
*> 1.1.1.0/24 0.0.0.0 0 32768 i
*> 5.5.5.0/24 12.0.0.2 0 234 500 i
R1(config-router)#do sh ip route
Codes: C - connected, S - static, R - RIP, M - mobile, B - BGP
D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2
i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
ia - IS-IS inter area, * - candidate default, U - per-user static route
o - ODR, P - periodic downloaded static route
Gateway of last resort is not set
1.0.0.0/24 is subnetted, 1 subnets
C 1.1.1.0 is directly connected, Loopback0
5.0.0.0/24 is subnetted, 1 subnets
B 5.5.5.0 [20/0] via 12.0.0.2, 00:05:06
12.0.0.0/24 is subnetted, 1 subnets
C 12.0.0.0 is directly connected, Serial2/1
R2(config)#int s2/1
R2(config-if)#ip add 12.0.0.2 255.255.255.0
R2(config-if)#no shu
R2(config-if)#int s2/2
R2(config-if)#ip add 23.0.0.2 255.255.255.0
R2(config-if)#no shu
R2(config-if)#do ping 23.0.0.3
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 23.0.0.3, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 12/65/144 ms
R2(config)#router eigrp 90
R2(config-router)#no au
R2(config-router)#net 23.0.0.0 0.0.0.255
R2(config-router)#net 2.2.2.2 0.0.0.0
R2(config-router)#int lo0
R2(config-if)#ip add 2.2.2.2 255.255.255.255
R2(config)#router bgp 234
R2(config-router)#bgp router-id 2.2.2.2
R2(config-router)#no syn
R2(config-router)#no au
R2(config-router)#nei 3.3.3.3 remote-as 234
R2(config-router)#nei 3.3.3.3 up lo0
R2(config-router)#nei 12.0.0.1 remote-as 100
R2(config-router)#
*Sep 12 19:39:54.599: %BGP-5-ADJCHANGE: neighbor 12.0.0.1 Up
R2(config-router)#exit
*Sep 12 19:42:41.763: %BGP-5-ADJCHANGE: neighbor 3.3.3.3 Up
R2(config-router)#do sh ip bgp sum
BGP router identifier 2.2.2.2, local AS number 234
BGP table version is 2, main routing table version 2
1 network entries using 101 bytes of memory
1 path entries using 48 bytes of memory
1 BGP path attribute entries using 60 bytes of memory
1 BGP AS-PA TH entries using 24 bytes of memory
0 BGP route-map cache entries using 0 bytes of memory
0 BGP filter-list cache entries using 0 bytes of memory
BGP using 233 total bytes of memory
BGP activity 1/0 prefixes, 1/0 paths, scan interval 60 secs
Neighbor V AS MsgRcvd MsgSent TblV er InQ OutQ Up/Down State/PfxRcd 3.3.3.3 4 234 6 7 2 0 0 00:02:35 0
12.0.0.1 4 100 10 9 2 0 0 00:05:23 1
R2(config-router)#do sh ip bgp
BGP table version is 2, local router ID is 2.2.2.2
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,
r RIB-failure, S Stale
Origin codes: i - IGP, e - EGP, ? - incomplete
Network Next Hop Metric LocPrf Weight Path
*> 1.1.1.0/24 12.0.0.1 0 0 100 i
R2(config)#router bgp 234
R2(config-router)#nei 3.3.3.3 next-hop-self /R3开始学到了1.1.1.0/24没有优化的路由，因为下
一跳不可达，要在R2上给R3指明next-hop-self *Sep 12 19:48:50.667: %BGP-5-ADJCHANGE: neighbor 3.3.3.3 Up
R2(config-router)#do sh ip bgp
BGP table version is 3, local router ID is 2.2.2.2
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,
r RIB-failure, S Stale
Origin codes: i - IGP, e - EGP, ? - incomplete
Network Next Hop Metric LocPrf Weight Path
*> 1.1.1.0/24 12.0.0.1 0 0 100 i
*>i5.5.5.0/24 4.4.4.4 0 100 0 500 i
R3(config)#int s2/1
R3(config-if)#ip add 23.0.0.3 255.255.255.0
R3(config-if)#no shu
R3(config-if)#ip add 34.0.0.3 255.255.255.0
R3(config-if)#no shu
R3(config-if)#do ping 34.0.0.4
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 34.0.0.4, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 20/68/112 ms
R3(config-if)#router eigrp 90
R3(config-router)#no au
R3(config-router)#net 23.0.0.0 0.0.0.255
R3(config-router)#net 34.0.0.0 0.0.0.255
R3(config-router)#net 3.3.3.3 0.0.0.0
R3(config-router)#int lo0
R3(config-if)#ip add 3.3.3.3 255.255.255.255
R3(config-if)#router bgp 234
R3(config-router)#bgp rou
R3(config-router)#bgp router-id 3.3.3.3
R3(config-router)#no syn
R3(config-router)#no au
R3(config-router)#nei 2.2.2.2 remote-as 234
R3(config-router)#nei 2.2.2.2 up lo0
R3(config-router)#nei 4.4.4.4 remote-as 234
R3(config-router)#nei 4.4.4.4 up lo0
*Sep 12 19:42:54.131: %BGP-5-ADJCHANGE: neighbor 2.2.2.2 Up
R3(config-router)#
*Sep 12 19:43:06.723: %BGP-5-ADJCHANGE: neighbor 4.4.4.4 Up
R3(config-router)#do sh ip bgp/因为下一跳不可达
BGP table version is 1, local router ID is 3.3.3.3
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,
r RIB-failure, S Stale
Origin codes: i - IGP, e - EGP, ? - incomplete
Network Next Hop Metric LocPrf Weight Path * i1.1.1.0/24 12.0.0.1 0 100 0 100 i * i5.5.5.0/24 45.0.0.5 0 100 0 500 i R3(config-router)#do sh ip bgp
BGP table version is 2, local router ID is 3.3.3.3
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,
r RIB-failure, S Stale
Origin codes: i - IGP, e - EGP, ? - incomplete
Network Next Hop Metric LocPrf Weight Path *>i1.1.1.0/24 2.2.2.2 0 100 0 100 i
* i5.5.5.0/24 45.0.0.5 0 100 0 500 i
R3(config-router)#do sh ip bgp/下一跳可达，在R2和R4上做next-hop-self
BGP table version is 3, local router ID is 3.3.3.3
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,
r RIB-failure, S Stale
Origin codes: i - IGP, e - EGP, ? - incomplete
Network Next Hop Metric LocPrf Weight Path
*>i1.1.1.0/24 2.2.2.2 0 100 0 100 i
*>i5.5.5.0/24 4.4.4.4 0 100 0 500 i
R3(config)#router bgp 234
R3(config-router)#nei 2.2.2.2 route-reflector-client /指明R2为自己的客户，符合第一条
R3(config-router)#
*Sep 12 19:48:33.619: %BGP-5-ADJCHANGE: neighbor 2.2.2.2 Down RR client config change R3(config-router)#
*Sep 12 19:49:03.139: %BGP-5-ADJCHANGE: neighbor 2.2.2.2 Up
R3(config-router)#
R4(config)#int s2/1
R4(config-if)#ip add 34.0.0.4 255.255.255.0
R4(config-if)#no shu
R4(config-if)#int s2/2
R4(config-if)#ip add 45.0.0.4 255.255.255.0
R4(config-if)#no shu
R4(config-if)#do ping 45.0.0.5
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 45.0.0.5, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 4/66/156 ms
R4(config-if)#router eigrp 90
R4(config-router)#no au
R4(config-router)#net 34.0.0.0 0.0.0.255
R4(config-router)#net 4.4.4.4 0.0.0.0
R4(config-router)#int lo0
R4(config-if)#ip add 4.4.4.4 255.255.255.255
R4(config-if)#router bgp 234
R4(config-router)#bgp rou
R4(config-router)#bgp router-id 4.4.4.4
R4(config-router)#no syn
R4(config-router)#no au
R4(config-router)#nei 3.3.3.3 remote-as 234
R4(config-router)#nei 3.3.3.3 up lo0
R4(config-router)#nei 45.0.0.5 remote-as 500
R4(config-router)#
*Sep 12 19:41:59.647: %BGP-5-ADJCHANGE: neighbor 45.0.0.5 Up
R4(config-router)#
*Sep 12 19:43:10.147: %BGP-5-ADJCHANGE: neighbor 3.3.3.3 Up
R4(config-router)#do sh ip bgp
BGP table version is 2, local router ID is 4.4.4.4
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,
r RIB-failure, S Stale
Origin codes: i - IGP, e - EGP, ? - incomplete
Network Next Hop Metric LocPrf Weight Path *> 5.5.5.0/24 45.0.0.5 0 0 500 i R4(config-router)#exit
R4(config)#router bgp 234
R4(config-router)#nei 3.3.3.3 next-hop-self
R4(config-router)#do sh ip bgp
BGP table version is 3, local router ID is 4.4.4.4
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,
r RIB-failure, S Stale
Origin codes: i - IGP, e - EGP, ? - incomplete
Network Next Hop Metric LocPrf Weight Path *>i1.1.1.0/24 2.2.2.2 0 100 0 100 i *> 5.5.5.0/24 45.0.0.5 0 0 500 i
R5(config)#int s2/2
R5(config-if)#ip add 45.0.0.5 255.255.255.0
R5(config-if)#no shu
R5(config-if)#int lo0
R5(config-if)#ip add 5.5.5.5 255.255.255.0
R5(config-if)#router bgp 500
R5(config-router)#bgp rou
R5(config-router)#bgp router-id 5.5.5.5
R5(config-router)#no syn
R5(config-router)#no au
R5(config-router)#nei 45.0.0.4 remote-as 234
R5(config-router)#net 5.5.5.0 mask 255.255.255.0
R5(config-router)#do sh ip bgp
BGP table version is 3, local router ID is 5.5.5.5
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,
r RIB-failure, S Stale
Origin codes: i - IGP, e - EGP, ? - incomplete
Network Next Hop Metric LocPrf Weight Path *> 1.1.1.0/24 45.0.0.4 0 234 100 i *> 5.5.5.0/24 0.0.0.0 0 32768 i
R5(config-router)#do sh ip route
Codes: C - connected, S - static, R - RIP, M - mobile, B - BGP
D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2
i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
ia - IS-IS inter area, * - candidate default, U - per-user static route
o - ODR, P - periodic downloaded static route
Gateway of last resort is not set
1.0.0.0/24 is subnetted, 1 subnets
B 1.1.1.0 [20/0] via 45.0.0.4, 00:05:29
5.0.0.0/24 is subnetted, 1 subnets
C 5.5.5.0 is directly connected, Loopback0
45.0.0.0/24 is subnetted, 1 subnets
C 45.0.0.0 is directly connected, Serial2/2
