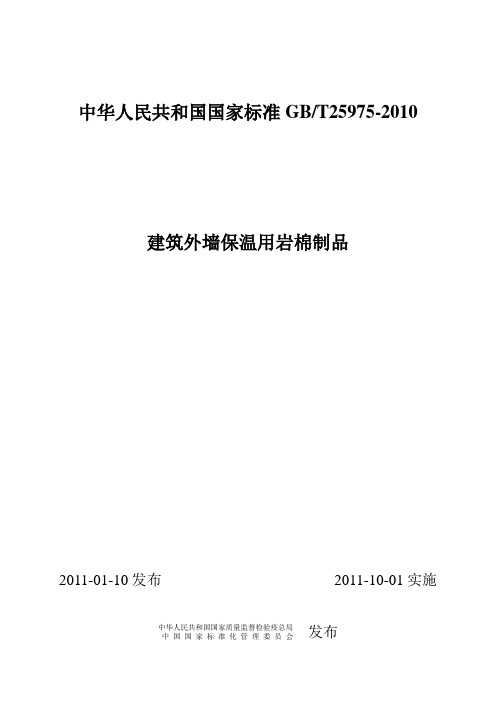

中华人民共和国国家标准GB/T25975-2010
建筑外墙保温用岩棉制品
2011-01-10发布2011-10-01实施
中华人民共和国国家质量监督检验疫总局
发布
中国国家标准化管理委员会
1 范围
本标准规定了建筑外墙保温用岩棉板和岩棉带的分类和标记、要求、试验方法、检验规则、标志、包装、运输及贮存。
本标准实用于薄抹灰外墙保温系统用岩棉板和岩棉带。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的，凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191 包装储运图示标志
GB/T3947-1996 声学名词术语
GB/T4132-1996 绝热材料及相关术语
GB/T5480 矿物棉及其制品试验方法
GB8624-1997 建筑材料燃烧性能分级方法
GB/T8811 硬质泡沫塑料尺寸稳定性试验方法
GB/T10294 绝热材料稳态热阻及有关特性的测定防护热板法
GB/T10295 绝热材料稳态热阻及有关特性的测定热流计法
GB/T10299 保温材料憎水性实验方法
GB/T11835 绝热用岩棉、矿渣棉及其制品
GB/T13480 矿物棉制品压缩性能试验方法
GB/T17146 建筑材料水蒸气透过性能试验方法
GB/T17794-2008 柔性泡沫橡塑绝热制品
GB/T18696.1 声学阻抗管中吸声系数和声阻抗的测量第1部分：驻波比法
GB/T18696.1 声学阻抗管中吸声系数和声阻抗的测量第2部分：传递函数法GB/T19686 建筑用岩棉、矿渣棉绝热制品
JG149-2003 膨胀聚苯板薄抹灰外墙保温系统
ISO12491 建筑材料和部件的质量控制统计方法
3 术语和定义、符号与物理量
3.1 术语和定义
GB/T3947-1996、GB/T4132-1996、GB/T5480和GB/T11835界定的术语和定义实用本文件。
3.1 符号与物理量表1
符号物理量单位
A 吸水量试验中试样下表面面积m2
CS(10/Y) 变形10%或屈服时的压缩强度
M1吸水前试样质量kg
M2吸水24h后试样质量kg
M3吸水28d后试样质量kg
NRC 降噪系数
S max平整度偏差mm
TR 垂直于表面的抗拉强度标称水平
W P短期吸水量（部分侵入）kg/m2
W LP长期吸水量有关的因素kg/m2
k 与试验次数有关的因素
4 分类和标记
4.1分类
产品按垂直于表面的抗拉强度水平分级：带：TR80；板：TR15、TR10和TR7.5。
4.2 产品标记
产品标记由三部分组成：产品名称、标准号和产品技术特征（垂直于表面的抗拉强度水平和尺寸等），商业代号也可列入其后。对于有透湿或吸声要求的产品，应在产品技术特征中说明其湿阻因子或降噪系数。有标称导热系数的产品，宜在产品技术特征中说明其标称值。
4.3标记示例
示例1：
垂直于表面的抗拉强度水平为7.5kPa，长度*宽度*厚度为1200mm*600mm*60mm 的岩棉板，其标记为：岩棉板GB/T25975-TR7.5-1200*600*60
示例2：
垂直于表面的抗拉强度水平为80kPa，标称导热系数为0.045W/（m.k），降噪系数为0.70，湿阻因子为10，长度*宽度*厚度为300mm*100mm*100mm的岩棉板，其标记为：岩棉带GB/T25975-TR80λo0.045NRC0.70μ10-300*100*100
5 要求
5.1纤维平均直径和渣球含量
应符合GB/T19686中规定的要求。
5.2 外观
外观质量要求：表面平整，不应有妨碍使用的伤痕、污迹、破损。
5.3尺寸及允许偏差
板的尺寸及允许偏差应符合表2的规定。其他尺寸的由供需双方商定。
表2 板的尺寸及允许偏差
长度长度允许偏
差
宽度
长度允许偏
差
厚度
厚度允
许偏差
910
1000 1200 1500 +10
-3
500
600
630
910
+5
-3
30-200
+3
-5
带的尺寸允许偏差应符合表3的规定
表3 带的尺寸及允许偏差
长度允许偏差长度允许偏差厚度允许偏差
+10 -3 +3
-3
+2
-2
Sλ导热系数的标准偏差W/(m.K) λmean导热系数的平均值W/(m.K) λi第i个导热系数W/(m.K) λ90/90导热系数的统计值，90的置信水W/(m.K) λo平均温度25℃时的导热系数W/(m.K) μ湿阻因子
5.4 直角偏离度
应不大于5mm/m。
5.4 平整度偏差
应不超过6mm。
5.6 酸度系数
应不小于1.6。
5.7 尺寸稳定性
长度、宽度和厚度的相对变化率不大于1.0%。
5.8 质量吸湿率
应不大于1.0%。
5.9憎水率
应不小于98.0%。
5.10 短期吸水量（部分侵入）
应不大于1.0kg/m2。
5.11 导热系数
5.11.1 板的导热系数（平均温度25℃）应不大于0.40W/(m.K)，有标称值时还应不大于其标称值。
5.11.2 带的导热系数（平均温度25℃）应不大于0.048W/(m.K)，有标称值时还应不大于其标称值。
5.12 垂直于表面的抗拉强度
应不小于其标称水平。
5.13 压缩强度
应不小于其标称水平
5.14 燃烧性能
应符合GB8624-1997中4.1A级均质材料不燃性的的要求。
5.15 特殊要求
5.15.1 有要求时，湿阻因子应不大于10，有标称值时还应不大于其标称值。
5.15.1 有要求时，降噪系数NRC（刚性壁）应不小于0.60，有标称值时还应小于其标称值。
5.15.1 有要求时，长期吸水量（部分侵入）应不大于3.0kg/m2。
6 试验方法
6.1状态调节
试验环境和试验状态的调节，除有特殊规定外，按GB/T5480的规定。
6.2 外观质量
按GB/T19686进行。
6.3 尺寸
按GB/T5480进行。
6.4 直角偏离度
按GB/T5480进行。
6.5 平整度
按附录A进行。
6.6 酸度系数
按GB/T5480进行。
6.7 尺寸稳定性
按GB/T10299进行。
6.8 质量吸湿率
按GB/T5480进行。
6.9 憎水率
按GB/T10299进行。
6.10 短期吸水量（部分侵入）
按附录B进行。
6.11 导热系数
按GB/T10295进行，仲裁试验按GB/T10294进行。
标称导热系数按附录C进行确定。示例见附录D。
6.12 垂直于表面的抗拉强度
按JG149-2003附录D的规定进行，试样尺寸（200±1）mm*200±1）mm，厚度为样品原厚，试样数量5块。
6.13 压缩强度
按GB/T13480进行，试样尺寸（200±1）mm*200±1）mm，厚度为样品原厚，试样数量5块。
6.14 燃烧性能
按GB8624-1997规定的方法进行。
6.15 水蒸气透过性能
按GB/T17146中的干燥剂法进行，试验条件：温度（23±1）℃，相对湿度（50±3）%。湿阻因子按GB/T17794中附录B计算。
6.16 吸声性能
按GB/T18696.1或GB/T18696.2进行。
6.17 长期吸水量（部分侵入）
按附录B进行。
7 检验规则
7.1 检验分为出厂检验和型式检验。
7.1.1 出厂检验
产品出厂时，应进行出厂检验。出厂检验的检验项目为：外观、尺寸、直角偏离度、平整度、短期吸水量（部分侵入)、垂直于表面的抗拉强度和压缩强度。
7.1.2 型式检验
有下列情况之一时，应进行型式检验。检验项目为标准中初特殊要求的全部要求。
a）新产品定型鉴定；
b）正式生产后，原材料，工艺有较大的改变，可能影响产品性能时；
c）正常生产时，每年至少进行一次；、
d）出厂检验结果与上次型式检验有较大差异时；
e）国家质量监督机构提出进行型式检验要求时。
7.2 抽样
7.2.1 单位产品应从检查批中随机抽取，样板可以由一个或多个单位产品构成。所有
的单位产品被认为是质量相同的，所需的试样可以从单位产品上切取。
7.2.2 抽样方案
型式检验和出厂检验的批量大小和样本大小的二次抽样方案见表5
表5 二次抽样方案
型式检验出厂检验批量大小样本大小批量大小样本大小
板、带/m2第一样本总样本板、带/m2第一样本总样本
≤1500 2500 5000 9000 15000 28000 >280002
3
5
8
13
20
32
4
6
10
16
26
40
64
≤3000
5000
10000
18000
>18000
2
3
5
8
13
4
6
10
16
26
7.2.3 判定规则
7.2.3.1 所有的性能应看作独立的。产品品质以测定结果的修约值进行判定。
7.2.3.2 外观、长度、宽度、厚度、直角偏离度和平整度等性能采用计数判定，一项性能不符合技术要求，计一个缺陷。其判定规则见表6。
表6 计数检查的判定规则
批量大小样本大小总样本
第一样本总样本A C Re A C Re ⅠⅡⅢⅣⅤⅥ
2 3 5 8 13 20 32 4
6
10
16
26
40
64
1
2
3
5
7
2
3
3
5
6
9
11
1
3
4
6
9
12
18
2
4
5
7
10
13
19
注：Ac: Re
7.2.3.3 短期吸水量（部分侵入）、长期吸水量（部分侵入）、垂直于表面的抗拉强度、压缩强度和燃烧性能按第一样本的测定值判定。若第一样本的测定值不合格，则判该批产品上述性能单项不合格。
7.2.3.4 其他性能按测定试样的平均值判定。若第一样本的测定值合格，则判该批产品上述性能单项合格。若不合格，应再测量第二样本，并以两个样本测定结果的平均值作为该批质量各单项合格与否的判定。
7.2.3.5 批质量的综合判定规则是：合格批的所有品质指标，应同时符合7.2.3.2、7.2.3.3和7.2.3.4规定的可接收的合格要求，否则判该批产品不合格。
8 标志
在标志、标签和使用说明书上应表明：
a）产品标记和商标；
b）生产企业或经销商名称、详细地质；
c）产品的净重或数量；
d）生产日期或批号；
e）按GB/T191的规定，标明“怕雨”等标志；
f）注明产品使用的范围、不适用的场合等指导安全使用的警语。
9 包装、运输及贮存
9.1包装
包装材料应具有防潮性能，每一包装中应放入同一规格的产品，特殊包装由供需双方商定。
9.2 运输
应用于干燥防雨的工具运输，运输时应轻拿轻放。
9.3 贮存
应在干燥通风的库房里贮存，避免重压。
岩棉外墙保温系统施工注意事项 岩棉外墙外保温系统的性能岩棉外墙外保温系统采用粘结与锚拴、锚固相结合的方式，由粘结层、岩棉板保温层、锚固件、内置玻璃纤维网布的加固层及饰面层组成。 岩棉外墙外保温系统的性能： 主体结构正常位移应不致造成保温系统产生裂缝或空鼓，应采取措施防止在结构变形和不同材料连接处（如与窗连接处）形成裂缝； 系统应能长期承受自重而不产生有害的变形；系统应能承受正、负风压和风振的作用，安全系数应不小于1.5； 系统应能抵抗由温度、湿度变化而产生的应力，并保持稳定。无论夏季高温和冬季低温还是表面温度的骤然变化（例如太阳暴晒后突降暴雨、冻融等），都不得导致破坏； 岩棉外墙外保温系统在罕遇地震发生时，保温层不应从基层墙体上脱落；在正确使用和维护的条件下，岩棉外墙外保温系统的使用年限不应少于25年。 施工中应注意的问题 1、变形和应力岩棉外墙外保温系统一般可能产生以下两种变形：收缩变形，由于非周期性的室外空气影响，保护层材料硬化后产生收缩变形；温差变形，室外温度、表面吸湿系数、风速等是影响温差变形的主要因素。 岩棉外墙外保温系统应力的影响分三个阶段：粉刷施工后24小时左右，材料弹性比较大，应力不大；几个月左右，变形大，收缩严重；在使用阶段，几年后，应力相对比较稳定。考虑到上述情况的产生，外保温工程施工期间以及完工24小时内，基层及环境空气温度不应低于5℃。夏季应避免阳光暴晒，岩棉板安装上墙后应及时做抹面找平层。5级以上大风天气及雨天不得施工，雨期施工应做好防雨措施。 另外砂浆的抗压强度相对于其抗拉强度大得多，由于承受压力造成得裂缝破坏属于很偶然的情况，因此在施工中一般主要考虑平行于表面的拉应力产生的裂缝破坏。为了避免拉应力过于集中，在岩棉板铺设过程中，岩棉板之间不允许有超过2mm的缝隙，板缝要互相搓开成“T”型，在阴阳角互相“错板”。 这里还需要特别提到门窗洞口的外保温施工。在建筑立面上，门窗洞口的存在将立面自然分成水平、垂直的小块，这会造成应力集中，特别是在窗角处更为显著，裂缝极易在这些应力集中处产生，并不断延伸和加宽。过去一般的做法是在这些部位用钢丝网将岩棉板包角封边，窗角四周的岩棉板上还应增加一层钢丝网，以增加抵抗应力集中的能力。现在一些公司已开发出成熟的产品，如预制密封带、门窗连接线条等，可较为方便
我国建筑外墙外保温行业现状 目前我国建筑用保温材料，特别是外墙外保温用材料以有机材料为主体，其中聚苯乙烯（EPS、XPS）市场占有率为90%，聚氨酯（PU）为10%。这些有机类保温材料在隔热性能、力学性能、施工性能等方面都具有优异表现，同时配套的施工技术较成熟，形成了相对完善的标准、规范体系。 近年来在建筑保温领域呈现较强的发展态势，为我国的建筑节能做出了巨大的贡献。然而，由于材料本身特性以及各种防火措施和管理措施没有落实到位，火灾事故时有发生。这些火灾的发生直接经济损失数十亿元，间接经济损失可达数百亿元，并造成一定的社会恐慌和环境污染。在火灾中有机材料所产生的影响已引起人们高度重视。为了保证安全，住建部和公安部消防局在2009年9月共同颁布了《民用建筑外保温及外墙装饰防火暂行规定》（公通字[2009]46号）。在该“暂行规定”中对“高度大于等于100m的住宅建筑、高度大于等于50米的公用建筑，和建筑高度大于等于24m的幕墙式建筑作出了所使用的保温材料的燃烧性能应为A级的规定； 按照两部的“暂行规定”，要解决高度大于24m的幕墙建筑、高度大于100m的住宅建筑和高度大于50m的公共建筑的外墙外保温问题，以及低于这些高度建筑的防火隔离带问题，必须开发出适于外墙外保温的新一代不燃和难燃保温材料，并形成这些材料的生产技术体系、施工技术体系和相应的标准、规范体系。 我国不燃型建筑外墙外保温材料面临的问题岩、矿棉是目前外墙外保温材料中能够达到A 级标准的最佳首选材料。岩、矿棉中的所有金属氧化物都为稳定氧化物，在火灾过程中没有氧化还原反应发生，因此为理想的不燃材料。岩、矿棉制品具有良好的高温稳定性，在300℃以下服役，体积和强度性能长期保持稳定不变。短时高温作用于岩、矿棉板表面，其整体体积和形状不发生变化。岩、矿棉板的导热系数为0.035W/m·k～0.045W/m·k，在常见无机保温材料中是导热系数较低的品种。 其制造成本也相对较低。因此欧洲国家大量采用岩、矿棉作为高等级防火外墙外保温的主
建筑构造专项图集 序号标准名称有效编号实施日期技术部编号 1 玻璃纤维增强水泥饰件88JZ1 200 2 年一～ 1 2 挤塑聚苯板保温构造88JZ2 2002 年一～ 2 3 可耐福轻钢龙骨石膏板隔墙、吊顶88JZ 4 2002 年一～ 4 4 钢板石膏复合板隔墙88JZ 5 2002 年一～ 5 5 胶粉聚苯颗粒保温88JZ 6 2003 年一～ 6 6 彩色钢板夹芯板88JZ 7 2004 年一～ 7 7 住宅厨卫排风道88JZ8 2004 年一～ 8 8 GFZ聚乙稀丙纶卷材复合防水88JZ9 2003 年一～ 9 9 大模内置钢塑复合插接栓外保温88JZ10 2004 年一～ 10 10 金特系列轻钢龙骨纤维增强水泥板88JZ11 2004 年一～ 11 11 贴必定自粘防水卷材88JZ12 （ 2005）2003 年一～ 12 12 ZL 系列外墙外保温（节能65%）88JZ13 2004 年一～ 13 13 轻集料夹心保温砌块、轻集料普通砌块08BJZ14 2008 年一～ 14 14 金特系列防火环保板材系统12BJZ15 2012 年一～ 15 15 填充 GZL保温轻集料砌块（节能65%）88JZ16 2005 年一～ 16 16 天盛轻集料砌块08BJZ17 2008 年一～ 17 17 TH硬泡聚氨酯保温及防水88JZ19 （ 2006）2006 年一～ 18 18 TH硬泡聚氨酯保温及防水12BJZ19 2012 年一～ 19 19 Horeq 楼板隔声和电梯井道机房隔声88JZ22 2005=6 年一～ 20
新时基业TC/F-16G/S 超细无机纤维保温 / 2009 年一～ 21 20 09BJZ37 吸声喷涂 建筑构造专项图集 序号标准名称有效编号实施日期技术部编号 21 北京金源顺达喷无机干法WS浆料吸声 / 保 09BJZ39 2009 年一～ 22 温层 22 MS密实薄壁填充砌块88JZ41(2007) 2007 年一～ 23 23 《建筑设计防火规范》图示 13J811-1 2013 年一～ 24 （2015 修订） 24 种植屋面建筑构造14J206 2014 年一～ 25 25 JY 硬泡聚氨酯复合板外墙外保温建筑构造14CJ51 2014 年一～ 26 26 常用建筑构造（二） 2013 年合订本J11-2 一～ 27
岩棉板外墙外保温 施工方案
一、工程概况 工程名称: A栋银行卡增值服务软件研发中心等8项 建设单位：北京中天银和投资有限公司 设计单位：北京东方华脉工程设计有限公司 监理单位:北京银建建设工程管理有限公司 施工单位: 河北建设集团有限公司 工程概况：本工程为瓷板幕墙工程，总建筑面积约75230㎡。设计采用岩棉板外墙外保温。岩棉板厚50mm，密度100kg/m3的玄武岩棉。 二、编制依据 1、《外墙外保温建筑构造（一）（ 02J121-1） 2、《建筑装饰装修工程施工质量验收规范》（GB50210- ） 3、《建筑节能工程施工质量验收规范》（GB50411- ） 三、施工部署 1．施工准备 1.1 玄武保温岩棉具有防火、保温、易于切割等优良特性，是建筑吸声最常用的材料之一。可是由于保温岩棉表面无装饰性，而且会有纤维洒落，因此必须隐蔽使用。 1.2外墙砌体施工完成，局部凸出物处理完毕，基层经验收合格。 1.3 在墙体上弹出岩棉板分隔线。 1.4 根据现场实际情况，在一层做样板，样板施工完毕验收合
格后进行大面积施工。 2．安全技术交底 进场施工前，班组长、劳务工人必须接受安全、技术交底教育。施工时严格按照安全、技术交底的要求施工。 3．材料准备 3.1主要材料：岩棉规格为1200*600mm 厚50mm 、密度100kg/m 3岩棉板；8*100塑料膨胀锚固螺栓。 3.2 所有原材料均需提前准备小样交于业主确认，确认后移交至材料样品间封样。具备施工条件前材料需提前按图纸要求定货，进场时相关质保资料应齐全，及时上报至监理单位，验收无误后堆放在指定场地。 3.3 所有进场的材料，未报验或验收不合格，严禁用于施工。 四、施工工艺
目录 一、编制依据 (2) 二、工程概况 (2) 三、施工准备 (3) 3.1技术准备 (3) 3.2现场准备 (3) 3.3材料及工具准备 (3) 3.4施工条件 (7) 四、施工工艺 (8) 4.1工艺流程图（岩棉板外保温） (8) 4.2施工要点 (8) 五、质量检查 (10) 5.1主控项目 (10) 5.2一般项目 (12) 六、成品保护措施 (13)
七、安全文明施工措施 (13) 7.1施工安全措施 (13) 7.2文明施工措施 (14) 一、编制依据 1、本工程施工组织设计； 2、GB50411-2007《建筑节能工程施工质量验收规范》； 3、JGJ144-2008《外墙外保温工程技术规程》； 4、GB50120-2001《建筑装饰装修工程质量验收规范》； 5、JC/T992-2006《墙体保温用岩棉板胶粘剂》； 6、10BJ2--11《建筑外保温(防火)》； 7、本工程设计图纸。 二、工程概况 1、工程名称：河北中国大酒店改造工程 2、建设单位：河北中国大酒店 3、代建单位：中交石家庄房地产开发有限公司 4、设计单位：中建华帆建筑设计院有限公司 5、监理单位：河北博大项目管理公司
6、施工单位：中铁建工集团有限公司河北中国大酒店改造工程项目经理部 7、建设地点：河北省石家庄市自强路127号 8、结构形式：框架-核心筒结构 9、建设规模：本工程建筑面积为56991.33㎡，基底面积为4499.32㎡。地上16层，地下2层，建筑高度为72.15m 10、节能设计：本工程采用外墙外保温作法，采用80厚岩棉保温板粘贴加机械锚固保温体系。 三、施工准备 3.1技术准备 3.3.1 施工方案 节能保温工程施工前编制保温专项施工方案，由监理工程师审批后施工。 3.3.2 分项工程技术交底 节能保温工程施工前，专业工长应向操作人员进行分项工程施工技术交底，交底内容为施工准备、作业条件、操作工艺、质量标准、成品保护和应注意的质量问题几个方面。 3.2现场准备 岩棉保温板进场后应设专门场地存放，不得存放于建筑物内，存放场地四周不得进行焊接、明火作业。岩棉保温板存放在室外时，要采取防雨措施。 3.3材料及工具准备 3.3.1主要工程材料及性能指标 3.3.1.1憎水岩棉板 岩棉板性能应符合《建筑外墙外保温用岩棉制品》GB/T 25975要求的同时，还应符合DB/T29-217-2013《河北省岩棉外墙外保温系统应用技术规程》的规
兴港国际企业中心（一期）一标段外墙外保温施工方案 审批： 审核： 编制： 湖南省建筑工程集团总公司 2016年9月
目录 一、工程概况 (2) 二、编制依据 ... . (2) 三、施工部署 ................................. . (2) 四、施工工艺及要求 (4) 五、施工重点 (11) 六、质量保证措施 (12) 七、安全文明施工措施 (13)
一、工程概况 工程名称：兴港国际企业中心（一期）一标段工程 工程地点：郑州航空港经济综合实验区航程西路与郑港一路交叉口东南侧 工程范围：1#-5#楼外墙外保温。 外墙外保温工程概况： 本工程1#-5#楼外墙外保温为70厚半硬质岩棉板，阻燃等级为A级，导热系数≤0.048。在标高+0.200m处的东西立面及南北窗间墙加第一道∟50×5mm镀锌角钢托架，以上每隔三层加设一道托架。 二、编制依据 (1)本工程外墙外保温设计说明及设计变更文件 (2)《建设节能工程施工质量验收规范》GB50411—2007 (3)《建筑工程施工质量验收统一标准》GB50300—2013 (4)《建筑装饰装修工程质量验收规范》GB50201—2001 (5)《外墙外保温工程技术规程》JGJ144－2008 (6)《外墙外保温》12YJ3-1 (7)《外墙外保温建筑构造图集》10J121 三、施工部署 3.1施工准备 （1）外墙抹灰基层用1:3水泥砂浆整体找平，保证基面平整度偏差不超过4mm，并按照《建筑装饰装修工程质量验收规范》GB50210-2001中关于一般抹灰工程的质量要求进行验收。 （2）水泥砂浆外墙面粉刷层基层粘结牢固、无开裂、无空鼓。 （3）基层面干燥、平整，平整度：两米靠尺测定小于4mm误差。 （4）基层面无油污、浮尘或空鼓的疏松层等其他异物。
岩棉外墙外保温施工工艺流程 1、基层界面处理 墙面应清理干净、清洗油渍、清扫浮灰等。墙面松动、风化部分应剔 除干净。 墙表面凸起物大于 10mm 时应剔除。 为使基层界面附着力统一、均质，墙体要做 界面处理，可用喷枪或滚刷均匀 涂覆界面砂浆，保证所有的墙面做到界面处理。砖墙、加气混凝土墙在界面处理 前要先淋水润湿，堵脚手眼和废弃的孔洞时，应将洞内杂物、灰尘等物清理干净， 浇水湿润，然后用 1:3 水泥砂浆将其补齐砌严。如图 1 所示。 2. 吊垂直、弹控制线 图 1 涂覆基层界面砂浆 根据建筑物高度确定放线的方法，高层建筑及超高层建筑可利用墙大角、门 窗两边，用经纬仪打直线找垂直。 3. 安装岩棉板（满粘法+胀栓锚固） 岩棉应预先在工厂内或者施工现场用专用界面砂浆在岩棉板两侧均匀涂覆 界面砂浆。界面砂浆可以采用喷涂、辊涂、刷涂的方式涂覆。如图 2 图 2 涂刷岩棉板界面砂浆
粘贴岩棉板时，首先在墙面均匀批抹约 5～10mm 厚岩棉粘结砂浆，然后在岩 棉板粘贴面用粘结砂浆抹平后粘贴并轻揉挤压，严禁拍打岩棉板表面。24 小时 后进行下步施工工序。 岩棉板贴砌时遇到非标准尺寸时，可进行现场裁切。裁切时应注意边口尺寸 整齐，切口应与聚苯板面垂直。 贴砌时应按照自下而上、水平方向依次贴砌，上下错缝粘贴，墙角处贴砌应 交错互锁。 图 3 岩棉板粘贴面批抹粘结砂浆 根据施工图在锚栓安装部位钻孔，并用 U 型卡子将大圆盘固定在钻孔位置。 每米宽度墙面上至少设置 3 个锚固件，且每一块岩棉板上至少有 2 个锚固件，胀 栓应按照图纸排列。 图 4 岩棉板打孔，固定大圆盘 将预先切割好的热镀锌电焊网完成 型或者 L 型，以 形状网片把 墙体底部包边，以 L 型网片把门窗侧壁、墙体转角处包边。然后把尼龙套管插入 预先打好的胀栓孔中，并敲入螺钉固定钢网。 岩棉板必须对接或者相互挤紧，不能有缝隙，镶嵌用的岩棉条其宽度不得少
陕西省岩棉板外墙外保温系统应用技术规范DBJ6１／T75-201３ 1总则 1.0.１为贯彻国家和陕西省建筑节能相关规定,满足建筑外保温工程的防火性能要求,规范岩棉板外墙外保温系统在建设工程中的应用，做到安全可靠、质量合格、经济合理、技术先进,制定本规范。 1.0．2本规范适用于陕西省民用新建、扩建、改建及既有建筑外墙节能改造的岩棉板外墙外保温工程,同时适用于其他保温系统的岩棉防火隔离带及地下室顶板等工程。工业建筑可参照执行。 １．0．3为提高岩棉板外墙外保温系统的可靠性和耐久性,岩棉板应符合现行《建筑外墙外保温用岩棉制品》ＧＢ/Ｔ２5975标准技术要求。同时,岩棉板使用前应采用岩棉板界面隔离改性剂进行表面处理，形成板面保护层。 1.０．4岩棉板外墙外保温系统的设计、施工及质量验收等除应符合本规范外,尚应符合国家、行业和陕西省现行有关标准的规定。 2术语 2.0．1岩棉板外墙外保温系统Ｒｏｃｋｗoｏｌbｏardexternａｌther-malins ｕｌatｉonｓyｓｔem 主要由岩棉板保温层、板面保护层、固定材料(胶粘剂、锚固件、托架等)、抹面层（或防护找平层、抹面层)和饰面层等构成,并固定在外墙外侧的非承重保温构造总称。该系统主要分为岩棉板双层玻璃纤维网薄抹灰外墙外保温系统(简称A型外保温系统)和岩棉板后热镀锌电焊网找平砂浆外墙外保温系统(简称B型外保温系统)两种。 ２．0．2岩棉板外墙外保温工程Rockｗｏｏlｂｏardexｔernalthｅr－maｌinsulatiｏｎoｎwａlls 将岩棉板外墙外保温系统在工程现场通过相应的施工工序，固定在外墙外表面上所形成的建筑物实体。 ２.0.３基层Substrａtｅ 岩棉板外墙外保温系统所依附的外墙面。
YF-ED-J8984 可按资料类型定义编号 建筑外墙外保温工程的合 同实用版 An Agreement Between Civil Subjects To Establish, Change And Terminate Civil Legal Relations. Please Sign After Consensus, So As To Solve And Prevent Disputes And Realize Common Interests. （示范文稿） 二零XX年XX月XX日
建筑外墙外保温工程的合同实用 版 提示：该合同文档适合使用于民事主体之间建立、变更和终止民事法律关系的协议。请经过一致协商再签订，从而达到解决和预防纠纷实现共同利益的效果。下载后可以对文件进行定制修改，请根据实际需要调整使用。 甲方： 乙方： 楼外墙外保温工程，由乙方承担施工。为 明确双方责任，本着平等互利、协商一致的原 则，签订本合同，供甲、乙双方共同遵守执 行。 一、工程名称： 二、工程地点：市区 三、工程承包的范围和内容： 1、楼外墙做×外保温系统，包括聚合物粘
结砂浆、聚苯乙烯泡沫塑料板、聚合物抹面砂浆、玻璃纤维耐碱网格布、锚固钉等整个保温系统的施工。墙面采用㎝厚苯板（容重㎏ /m3），按标准做法施工。 2、保温面积暂按㎡，综合价为元/㎡（包工包料。），最后按实际施工展开面积进行结算。 四、工程造价：总计约为万元。 五、工期要求： 1、开工日期：根据甲方要求（须具备进场条件并且提前10天通知乙方） 2、施工周期：天 3、因不可抗力造成的工期延误，不计算在工期范围内。 六、工程价款支付：
目录 1. 编制依据 ................................................................................................................. - 1 - 2. 工程概况 ................................................................................................................. - 1 - 3. 作业条件 ................................................................................................................. - 3 - 4. 主要材料及施工工具 ............................................................................................. - 3 - 4.1主要材料 (3) 4.2施工工具 (7) 5. 操作要点 ................................................................................................................. - 7 - 5.1工艺流程 (7) 5.2基层处理、弹线 (8) 5.3专用胶粘剂的配制 (9) 5.4岩棉板界面处理 (9) 5.5岩棉板布胶 (9) 5.6岩棉板施工 (10) 5.7安装锚固件及固定钢丝网 (16) 5.8胶粉聚苯颗粒保温浆料找平 (16) 5.9聚合物抗裂砂浆罩面 (17) 5.10检查修补 (17) 6. 质量验收 ............................................................................................................... - 18 - 6.1一般规定 (18) 6.2主控项目 (18) 6.3一般项目 (19) 7. 成品保护措施 ....................................................................................................... - 20 - 8. 安全文明保证措施 ............................................................................................... - 20 - 8.1管理体系 (20) 8.2外用电动吊篮安全管理措施 (22) 8.3岩棉保温施工安全管理措施 (23) 9. 绿色施工措施 ....................................................................................................... - 24 -
岩棉外墙外保温施工综合方案
目录 1、编制说明 2、工程概况及工程特点 3、施工部署 4、安装工程施工方案 5、施工验收 6、安全生产与文明施工
第一章编制说明 一、编制依据 1、原煤制气厂地块（一期）（）地块施工蓝图。 2、国家、省、市颁布的现行建筑结构和建筑施工、设备安装施工的各类规范、 规程、验评标准及有关技术规定。 3、省、市人民政府有关建筑工程管理、市政管理、环境保护等地方性法规及 规定。 4、建筑有限公司有关质量管理、安全管理、文明施工管理制度。 5、现行国家及省、市、行业的有关法规、规范的要求如下： (1)、《建筑工程施工质量验收统一标准》GB50300-2001 (2)、《建筑节能工程施工质量验收规范》GB50411-2007 (3)、《外墙外保温工程技术规程》JGJ144-2004 (4)、《建筑装饰装修工程质量验收规范》GB50210-2001 (5)、《墙体节能建筑构造》06J123 (6)、《民用建筑节能工程施工质量验收规范》DBJ32/J19-2006 (7)、《岩棉外墙外保温系统应用技术规程》苏JG/T046-2011 (8)、《建设工程项目管理规范》GB/T50326-2001 (9)、《建筑施工高处作业安全技术规范》JGJ80-1991 (10)、《建设工程安全生产管理条例》第393号国务院令 (11)、《建筑机械使用安全技术规程》JGJ33-2001 (12)、《安全防范工程技术规范》GB50348-2004 (13)、《建筑工程施工现场供用电安全规范》GB50194-1993 (14)、《施工现场临时用电安全技术规程》JGJ46-2005 二、编制原则 1、严格遵守现行的技术规范、施工规程和质量评定与验收标准。 2、坚持技术先进性、科学合理性、经济适用性与实事求是相结合。 三、编制目的
高层建筑外墙外保温施工工艺 高层建筑外墙外保温施工工艺要求 钢筋绑扎验收→保温板安装→柱墙梁板合模→混凝土浇筑→拆模、养护→抹面层 1、钢筋绑扎：钢筋的绑扎应严格按照施工图纸进行施工，并按现行施工规范验收合格；特别注意墙板钢筋的垂直度，保证保温板的安装。 2、保温板安装：（1）钢筋的绑扎验收合格后，方可安装保温板。安装保温板前应先放出墙体的外边线及20控制线并沿墙体的外边线安装保温板。保温板的高度以高出拟浇筑的混凝土顶标高50mm为宜，以防止浇筑混凝土时混凝土流入保温板与模板间的间隙内。保温板有背网的不用加砂浆垫块，防止保温板与钢筋贴得太紧，影响钢筋混凝土的质量，砂浆垫块的间距不大于500mm。(2)裁板：裁板时，一定要按照图纸所示尺寸进行开洞口。留门窗口千万不要按绑扎钢筋时所留的尺寸裁板，严禁保温板横向安装，腹丝为竖向放置。（3）安装锚固件：锚固件为?6.5钢筋，在大面上的间距为500mm。在边角或门窗洞口边要小于或等于200mm。锚固件做成L型。保温板的外测钢筋长度，内侧长度根据保温板厚度加现浇混凝土墙体厚度的1/2即可。相邻两保温板接缝处也采用?6.5钢筋作为锚固件，锚固件做成U型，间距为200mm，锚固件的外侧钢筋长度≥200mm，内侧长度根据保温板厚度加现浇砼墙体厚度的1/2即可：锚固件插入保温板将部分紧贴保温板的钢丝网用扎丝绑牢，内侧绑在钢筋网架上，锚固件不能勒得太紧，防
止将保温板勒得凹凸不平，现浇后就会出现墙面不平，要依靠支模将保温板校平。（4）绑扎配件：可以安装时绑上，也可在主体完工后抹灰前绑上。配件（平网，角网）的绑扎方法和使用位置为：平网用在板的平面连接处，角网用在门洞口四周及保温板的拐角处。绑扎方法为：宽4-6格的平、角网，每条三行，每行的绑扎点间距为200mm，而且每行的绑扎点要交错使用，宽3格以下，每条网绑扎二行，绑扎点间距为200mm，而且也要行间点交错用。 3、模板安装：（1）按弹出的墙线和控制线安装模板，在底层混凝土强度不低于7.5mPa时，才能安装上层模板；（2）安装外墙外模板时，安装前须在现浇混凝土墙体根部或保温板外侧采取可靠的定位措施，以防模板挤靠保温板外侧钢丝网，将钢丝网挤入苯板内，另外，钢模板连接必须严密、牢固，以防止出现错台和漏浆。 4、混凝土浇筑：（1）混凝土浇筑前应在保温板顶面与模板交接处用胶带封严密，保证混凝土浇筑时混凝土不灌入保温板的外侧；（2）混凝土振捣时，振动棒的振动间距一般不大于50cm，每一振点的延续时间以表面呈现泛浆和不再沉落为度。但也要防止振点太密或振动时间太长，将保温板挤压变形，影响保温效果或装修质量； 5、面层做法 （1）水泥砂浆搅拌程序：先在搅拌机内按配合比加入水泥砂子，同时加入适量的抗裂纤维，然后干拌30秒左右以使抗裂纤维充分分散，再加水搅拌，同时加入相应的EC砂浆抗裂剂（最好先将计量好的抗裂剂
11J122外墙内保温 建筑构造
11J122：外墙内保温建筑构造 图集编号 11J122 图集名称 外墙内保温建筑构造 定价 49.00 元 开本 16 开 主编单位 o中国建筑标准设计研究院 本图集修编代替03J122《外墙内保温建筑构造》，其适用于夏热冬冷地区、夏热冬暖地区的外墙内保温工程，也适用于严寒和寒冷地区采用外墙内外复合保温的民用建筑和工业建筑，以及既有建筑节能改造的保温工程。 图集内容包括五种外墙内保温系统： 1.复合板内保温系统 2.保温板内保温系统 3.保温砂浆内保温系统 4.喷涂硬泡聚氨酯内保温系统 5.玻璃棉、岩棉、喷涂硬泡聚氨酯龙骨内保温系统。 图集主要包括：说明、选用表、性能表、立面示意图、构造节点详图及附录等内容。 本图集具有以下几方面特点： 1. 根据新制定的《外墙内保温工程技术规程》（报批稿）对原图集进行修编，内容符合新规程要求。 2. 补充和调整了部分构造做法，取消了原图集中钢丝网架聚苯板内保温等做法，增加了无机保温板、保温砂浆等新构造、新材料，使墙体的防火、保温、隔声等性能得到进一步的提高。 3. 图集内容充实、条理清楚、选用方便，能够满足设计和施工的需要。 备注 替代03J122
目录 目录1 总说明3 名词解释9 A－复合板内保温系统 复合板内保温系统说明A-1 窗口节点构造A-5 平面转角节点A-7 踢脚保温节点A-9 复合板内保温系统保温层厚度选用表A-10 B－保温板内保温系统 保温板内保温系统说明B-1 窗口节点构造B-5 平面转角节点B-7 踢脚、楼梯间及地下室顶板保温B-9 保温板内保温系统保温层厚度选用表B-10 C－保温砂浆内保温系统 保温砂浆内保温系统说明C-1 窗口节点构造C-5 平面转角节点C-6 踢脚、地下室顶板保温C-7 保温砂浆内保温系统保温层厚度选用表C-8 D－喷涂硬泡聚氨酯内保温系统 喷涂硬泡聚氨酯内保温系统说明D-1 窗口节点构造D-4 平面转角节点D-5 踢脚、地下室顶板保温D-6喷涂硬泡聚氨酯内保温系统保温层厚度选用表D-7 E－玻璃棉、岩棉、喷涂硬泡聚氨酯龙骨内保温系统 玻璃棉、岩棉、喷涂硬泡聚氨酯龙骨内保温系统说明E-1 窗口节点构造（轻钢龙骨）E-5 平面转角节点（轻钢龙骨）E-6 窗口节点构造（断热龙骨）E-7 平面转角节点（断热龙骨）E-9玻璃棉、岩棉、喷涂硬泡聚氨酯龙骨内保温系统保温层厚度选用表E-10 通用节点 窗帘杆安装节点F-1 窗台板、窗套节点F-2 凸窗保温详图F-3 洗池、脸盆安装详图F-4 座便器水箱、吊柜安装详图F-5 暖气片、开关盒、管卡安装详图F-6 阳角接缝构造F-7 外墙热桥的保温构造措施F-8 附录 外墙内保温主要材料性能指标附录1-1 墙体的传热系数和热惰性指标限值附录2
幕墙内岩棉板外墙外保温施工工艺岩棉板外墙外保温的施工，部分工艺可参照山东省工程建设标准DBJ 14-035-2007《外墙外保温应用技术规程》（聚苯板增强网薄抹灰外墙外保温系统）施工工艺。 一、施工流程图：
二、施工要点： 1、施工准备 1.1基层墙体抹灰找平已完成，达到相关标准要求。 1.2岩棉已进场，岩棉板应采用由摆锤法工艺生产的憎水制品；用于外墙外保温，其干密度不应小于100kg/m3。 1.3岩棉板双面涂界面剂。因岩棉板具有很强的憎水性，与聚合物胶浆的粘结力不强，为提高岩棉板与基层墙体的粘结力，可在施工前涂刷界面剂进行处理，岩棉板涂刷界面剂后，与基层墙体的拉拔强度可达到0.1MPa以上(垂直于岩棉纤维方向)。 1.4岩棉板系统应采用涂料饰面，岩棉板与基层墙体的连接应全部采用粘、钉结合工艺。 2、岩棉板与基层墙体的粘贴 2.1拌和岩棉板专用粘结剂：在干净的容器中倒入粘结砂浆25kg，边加料边搅拌。聚合物胶浆适宜采用机械搅拌，速度为400rpm，直至稠浆状无需加水及其他添加物，一小时内用完。 2.2粘贴：根据设计要求，在经平整处理的外墙上用墨线弹出距散水标高200mm的水平线（200mm以下部位用XPS施工），当需设置系统变形缝时，应在墙面相应位置弹出变形缝及宽度线，标出岩棉板粘结位置，并应视墙面洞口分布进行岩棉板排板、基层上弹线。 2.3岩棉粘贴采用满粘法。 采用满粘法施工时，胶粘剂的涂抹面积与聚苯板面积之比不得小于80%。
2.4胶粘剂应涂抹在岩棉上，而不是涂抹在基层上，涂胶时应按面积均布，岩棉侧边应保持清洁，不得粘有砂浆。 2.5岩棉板涂胶后要及时粘贴，粘贴时应轻揉滑动就位，不得局部用力按压，岩棉板对头缝应挤紧，胶粘剂的压实厚度宜控制在3-5mm，贴好后应产即刮除板缝和板侧面残留的粘结剂。岩棉板的间隙不应大于2mm，板间高差不得大于1.0mm，板缝大于2mm时应用聚氨酯发泡胶现场进行填充处理。 2.6岩棉板由勒角以上200mm开始，应自下而上，沿水平方向横向铺贴，每排板应错缝1/2板长。板缝应紧密平齐，在墙面转角处，岩棉板垂直缝应犬齿交错连接，并保证墙角垂直度。 2.7岩棉板与门窗框接触处应用收边条予以封闭，门窗洞口上檐应加设檐口收边条。勒脚部位的保温层材料宜采用挤塑聚苯板（XPS），且底部应设置金属水平托架，托架之间应留2mm左右间隙。对穿墙孔洞、管线、支撑铁件等处以及特殊部位岩棉板的开口处，均应根据不同情况采用防水密封条予以封闭。 3、锚固件的安装 3.1岩棉板结构相对松软，平行于纤维方向粘贴岩棉板时，垂直板面方向的抗拉强度尚不能达到0.10MPa（在GB/T19686 中的指标为≥0.0075MPa），系统需要依靠护面层中增强网，和锚固件紧固在基层墙体上。 3.3用于固定岩棉的锚固件圆盘直径不得小于φ80mm。 3.4待岩棉粘贴完成，且不再移动时安装锚固件。按设计要求位置用冲击钻钻孔，锚固深度为基层内50mm，锚固件边距大于等于2倍的板厚。
10J121：外墙外保温建筑构造 图集编号 10J121 图集名称 外墙外保温建筑构造 定价 元 开本 16 开 主编单位 中国建筑标准设计研究院 内容简介 10J121《外墙外保温建筑构造》国家建筑标准设计图集是根据国家建筑节能设计相关规范、标准编制的。 本图集替代02J121-1《外墙外保温建筑构造（一）》、99J121-2与99（03）J121-2《外墙外保温建筑构造（二）》（含2003年局部修改版）和06J121-3《外墙外保温建筑构造（三）》。上述图集自实行以来，对我国外墙外保温的发展起了很大的促进作用。随着外保温材料和技术的发展和国家对外保温的防火要求，并借鉴先进国家的成熟经验，对外墙外保温有了新的要求，加之相关的标准也在修订之中，为满足工程技术的需要，有必要对上述图集进行修订，并将分散在各个图集中的外保温系统和建筑构造整合在一本图集
中。整合后的图集更容易查找，使用更方便。 本图集增加了外墙外保温系统构造和技术要求、外墙外保温系统和材料防火性能要求等。 本图集适用于我国严寒、寒冷和夏热冬冷地区民用建筑和工业建筑，以及既有建筑节 能改造的外墙外保温工程；抗震设防烈度不小于8度的地区、基层为混凝土和砌体结构的 墙体外墙外保温工程。本图集供设计及施工人员使用。 图集中编入了粘贴保温板系统、胶粉EPS颗粒系统、EPS现浇混凝土系统、EPS钢丝网 架现浇混凝土系统、胶粉EPS颗粒贴砌保温板系统、现场喷涂硬泡聚氨酯系统、保温装饰 板系统七种外墙外保温系统和作为附录的岩棉系统外墙外保温系统。 图集包括各种外墙外保温系统的基本构造、组成材料的性能指标，墙体、门窗洞口、 勒脚、阳台、变形缝、空调搁板等建筑部位的构造详图，不同气候分区、不同基层墙体、 不同传热系数的各种系统保温层厚度，特别是结合公安部、住房和城乡建设部《民用建筑 外保温及外墙装饰防火暂行规定》（公通字[2009]46号文）的要求编制了防火隔离带的构造。 备注 替代02J121-1、99J121-2、99(03)J121-2、06J121-3 目录 目录 1 总说明 4 术语9 A型－粘贴保温板外保温系统 说明A-1 EPS板保温层厚度选用表A-3
我们在了解墙体保温材料外保温的同时也会想知道内保温。 外墙内保温系统应用有下列优点 1.外墙内保温的保温材料在楼板处被分割，施工时仅在一个层高内进行保温施工，施 工时不用脚手架或高空吊篮，施工比较安全方便，不损害建筑物原有的立面造型，施 工造价相对较低。 2.由于绝热层在内侧，在夏季的晚间墙内表面温度随空气温度的下降而迅速下降，减 少闷热感。 3.耐久性好于外墙外保温，大大增加使用寿命。 4.有利于安全防火。 5.施工方便，受风天、雨天影响小。 外墙内保温系统应用缺点 1.外墙内保温相对外墙外保温比较，外墙内保温缺点是占用室内一定使用面积，不便 于住户二次装饰和重物吊挂，用于既有房屋节能改造对住户的正常生活干扰较大。 2.由于抗震和其它建筑结构的需要，一般要把外墙上的钢筋混凝土梁、圈梁、柱、构 造柱都要与内墙上的钢筋混凝土梁、圈梁连接，都要与现浇的钢筋混凝土楼板、屋盖 板连接，在对外墙进行内保温施工时，在这些连接处保温层不可避免地要被断开，即 在这些连接处没有保温层。 因此，在有关结构上会出现较多的热桥，如： 外墙内保温系统在外墙上的钢筋混凝土梁、柱、板的连接处； 外墙与钢筋混凝土的梁、板、柱的连接处；外墙与外墙的连接处； 外墙与内墙的连接处； 外墙与地板、楼板、屋面板的连接处； 外墙与外门窗的连接处； 挑出外墙和伸出屋面的钢筋混凝土装饰件与墙和屋顶的连接处； 伸出屋顶的女儿墙、烟囱、排气通道与屋顶的连接处，外墙角、外门窗的上下左右侧、阳台板、挑出的屋面板等部位。 3.热桥自身热阻很小，传热系数很大，室内的采暖热能很容易通过这些部位传至室外，降低室内应有热量。 4.在内保温外墙上的贯通热桥，其内表面（在冬季）普遍结露、长霉、变黄、发黑， 当表面结露发生后，如果在一个热循环周期（24小时）内水滴的重量达到临界重量， 则结露形成滴水、流水。 结露水浸润热桥附近的保温材料，使其受潮、吸水、由于水的传热性能远大于空气， 这样就大大降低了保温材料原有的保温性能，严重者使结露区逐渐扩大，甚至波及大 部分的外墙内表面，久之形成恶性循环。这不仅影响居室美观，也影响居住卫生，而 且恶化了居住环境。 5.保温系统合理的设计应为内隔外透理念，这种蒸汽渗透阻大的墙体设在外侧而将渗 透阻小的泡沫材料设在内侧，当湿迁移时（室内湿度大于室外的湿度）必然会在保温
陕西省岩棉板外墙外保温系统应用技术规范DBJ61/T75-2013 1总则 1．0．1为贯彻国家和陕西省建筑节能相关规定，满足建筑外保温工程的防火性能要求，规范岩棉板外墙外保温系统在建设工程中的应用，做到安全可靠、质量合格、经济合理、技术先进，制定本规范。 1．0．2本规范适用于陕西省民用新建、扩建、改建及既有建筑外墙节能改造的岩棉板外墙外保温工程，同时适用于其他保温系统的岩棉防火隔离带及地下室顶板等工程。工业建筑可参照执行。 1．0．3为提高岩棉板外墙外保温系统的可靠性和耐久性，岩棉板应符合现行《建筑外墙外保温用岩棉制品》GB／T25975标准技术要求。同时，岩棉板使用前应采用岩棉板界面隔离改性剂进行表面处理，形成板面保护层。 1．0．4岩棉板外墙外保温系统的设计、施工及质量验收等除应符合本规范外，尚应符合国家、行业和陕西省现行有关标准的规定。 2术语 2．0．1岩棉板外墙外保温系统 Rockwoolboardexternalther-malinsulationsystem 主要由岩棉板保温层、板面保护层、固定材料(胶粘剂、锚固件、托架等)、抹面层(或防护找平层、抹面层)和饰面层等构成，并固定在外墙外侧的非承重保温构造总称。该系统主要分为岩棉板双层玻璃纤维网薄抹灰外墙外保温系统(简称A型外保温系统)和岩棉板后热镀锌电焊网找平砂浆外墙外保温系统(简称B型外保温系统)两种。 2．0．2岩棉板外墙外保温工程 Rockwoolboardexternalther-malinsulationonwalls 将岩棉板外墙外保温系统在工程现场通过相应的施工工序，固定在外墙外表面上所形成的建筑物实体。 2．0．3基层Substrate 岩棉板外墙外保温系统所依附的外墙面。
精心整理 目录 1、编制说明 2、工程概况及工程特点 3、施工部署 4、安装工程施工方案 5 6 1 2 3 4 5 (1)、 (2)、 (3)、 (4)、 (5)、 (6)、《民用建筑节能工程施工质量验收规范》DBJ32/J19-2006 (7)、《岩棉外墙外保温系统应用技术规程》苏JG/T046-2011 (8)、《建设工程项目管理规范》GB/T50326-2001 (9)、《建筑施工高处作业安全技术规范》JGJ80-1991 (10)、《建设工程安全生产管理条例》第393号国务院令 (11)、《建筑机械使用安全技术规程》JGJ33-2001 (12)、《安全防范工程技术规范》GB50348-2004
(13)、《建筑工程施工现场供用电安全规范》GB50194-1993 (14)、《施工现场临时用电安全技术规程》JGJ46-2005 二、编制原则 1、严格遵守现行的技术规范、施工规程和质量评定与验收标准。 2、坚持技术先进性、科学合理性、经济适用性与实事求是相结合。 三、编制目的 本施工组织设计体现本工程施工的总体构思和部署，我们将遵照公司技术管理程序，在施工图 1 2 3 3 4、施工用电都接入施工现场。 5、工期短、质量高，本公司将合理组织材料供应和生产，选用优秀管理班子和优秀施工队伍， 确保本工程在有效工期内完成，工程质量达优良标准。 第三章施工部署 一、项目组织机构及项目管理模式 （一）项目组织机构及职能
我们施工组织的指导思想是以质量为中心，建立工程质量保证体系，编制项目质量计划，积极推广应用新技术、新工艺、新材料、新设备。项目经理部将成为一支充满活力、具有多专业、全面管理能力的领导班子。 二、实施目标 （一）工期目标： 为使本期工程早日竣工并投入使用，为业主提供最优质服务，公司在人员组织、施工工艺、设备投入、材料供应等方面进行精心布置，严格按照业主要求的工期完成本期工程中全部的工 然，杜绝死亡和重伤事故的发生。 三、劳动力组织 合理、科学的组织劳动力，是保证本工程顺利进行的重要因素之一。根据工程实际进度与计划进度的对比、及时调配劳动力。我们将通过考察指定最优秀的成建制的劳务队伍进驻本现场，并分级签定劳务合同。进场前进行入场安全知识教育，认真组织技术交底，做到特殊工种持证上岗等，根据施工进度计划，及时投入裁剪和安装工人。根据施工总体控制计划、工程量、
Q/JC 北京市建筑材料科学研究院企业标准 Q/JCJCY015-2011 岩棉板外墙外保温系统 External thermal insulation systems based on Therm Mineral 2011-3-1 发布 2011-3-25 实施北京市建筑材料科学研究院有限公司发布
前言 本标准适用于新建、扩建、改建的居住建筑和公共建筑外墙外保温系统产品，组成系统的各种材料均由北京市建筑材料科学研究院配套供应。本企业按照岩棉板外墙外保温体系配套砂浆使用的特殊性，参考国内相关干混砂浆行业标准和企业标准，在北京市建筑材料科学研究院研究、生产、应用砂浆经验基础上，提出本企业标准。 本标准由北京市建筑材料科学研究院提出。 本标准起草单位：北京市建筑材料科学研究院。 本标准主要起草人：肖群芳李岩凌、张艳明
岩棉板外墙外保温系统 1范围 本标准规定了金鼎牌岩棉板外墙外保温系统配套产品的应用范围、术语、分类、技术要求、试验方法、检验规则、包装、标志、运输和贮存。 本标准适用于新建、扩建、改建的居住建筑和公共建筑外墙外保温系统。 2规范性引用文件 下列标准中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用标准，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这标准的最新版本。凡是不注日期的引用标准，其最新版本适用于本标准。 GB 8624-2006 建筑材料及制品燃烧性能分级 GB/T 5840-2008 矿物棉及制品试验方法 GB/T8811-1988 硬质泡沫塑料尺寸稳定性试验方法 GB/T 3186-2006 色漆清漆和色漆与清漆用原材料取样 JG 149-2003 膨胀聚苯板薄抹灰外墙外保温系统 JGJ 144-2004 外墙外保温工程技术规程 JC/T 992-2006 墙体保温用膨胀聚苯乙烯板胶粘剂 JC/T 993-2006 外墙外保温用膨胀聚苯乙烯板抹面胶浆 JC /T547-2005 陶瓷墙地砖胶结剂 DB11/T644-2009 外墙外保温技术规程 GB/T13480-1992 矿物棉制品压缩性能试验方法 JC/T 1024-2007 墙体饰面砂浆 GB/T 25975-2010 建筑外墙外保温用岩棉制品 3术语和定义 下列术语和定义适用于本标准。 3.1 岩棉板外墙外保温系统 置于建筑物外墙外侧的保温及饰面系统，是由岩棉板、粘结砂浆、锚钉及锚固件、抹面砂浆、玻纤网格布和饰面层等组成的系统产品。 3.2 基层墙体 建筑物中起承重或围护作用的外墙墙体，可以是混凝土墙体或各种砌体墙体。
