常用模具钢材介绍
主讲:吴会清
厂商牌号硬度类别特征
单鲁HP72退火至约
HB 235-
255
冲压模具
钢
精密五金模具，精密零件，汽车模具。淬火性能佳，热处理变形小。
日立SLD 软性退火至
HB210
冲压模具
钢
高硌钢，高耐磨性。使用于冷挤压成型，拉伸模具，啤不锈钢片以
及高硬度冲栽模具。
日立DAC 退火至
HB185-
220
压铸模具
钢
可抵受铝，镁，锌之腐蚀作用以及热度急剧变化，适宜制造铝镁锌
合金压铸模具热锻工作。
日立SGT 软性退火至
HB190油钢
切削性能优异的冷作模具钢。适宜制造精密工具，精密仪器以及精
密测定工具。
日立ACD37软性退火至
HB190耐磨油钢
此钢热处理后，具有不易变形之特性。耐磨耗性佳。是SGT钢的升
级。
日立YCS3软性退火至
HB190
油淬碳素
钢
适合做各种模具耐磨板。滑块等。
日立HPM38预硬处理
HB300-
330
塑胶模具
钢
抛光性能极佳，耐腐蚀性优良，热处理变形小，防锈性能高，使用
于透明，热固和耐燃树脂用模具。
日立CENA1预硬到
HRC37-41
塑胶模具
钢
放电加工性能佳，经过处理后的表面非常优良，非常适合需要高抛
光的模具。
厂商牌号硬度类别特征
日立FDAC预硬至HRC40-44压铸模具钢使用于热作，铝镁锌压铸模具，高硬塑料模具，加
工后不需要淬火。
ALCAN CERTAL 7022-
T651预硬至约HB 145 -170合金铝塑料模、焊头ALCOA6061-T6511时效处理至约HB 95合金铝焊头ALCOA7075-T651时效处理至约HB 150合金铝焊头
BRUSH
WELLMAN MOLDMAX MM40预硬至HRC 36 -42铍铜适用于需快速冷却的模芯及
镶件
奥伯杜瓦ADC3退火至约HB 235热作工具钢适合于高要求及大型之铝合金、镁合金压铸模
厂商牌号硬度类别特征
奥伯杜瓦SMV3W退火至约HB 235热作工具钢适合于高要求及中小型之铝合金、锌合金压铸模；
可作为注塑PA，POM，PS，PE，EP之塑
料硬模
奥伯杜瓦MEK4预硬至HB 370 -
400塑料模具钢
要求高硬度、高韧性及高耐磨性之塑料模具，经氮
化后更可提高模具之寿命
奥伯杜瓦X13T6W
(236H)
预硬至HB 290 -
330塑料模具钢
要求严格之镜面模，适合注塑医疗配件及PVC，
PP，EP，PC，PMMA之酸性塑料，食品工
业机械构件
奥伯杜瓦X13T6W
(236)正火至HB 240塑料模具钢
要求严格之镜面模，适合注塑医疗配件及PVC，
PP，EP，PC，PMMA之酸性塑料，食品工
业机械构件
大同GOA退火至约HB 217冷作工具钢适用于冷压加工，冲裁模，成形模，冲头及剪切片模
大同DC11退火至约HB 255冷作工具钢适用于冷挤压成形，拉伸模，啤不锈钢片及高硬度材料的冲裁模
大同DC53软性退火至约HB
255冷作工具钢冲裁模、冷作成形模、深拉模、成形轧辊、冲头
厂商牌号硬度类别特征
大同DH31-S退火至约HB 190热作工具钢铝合金、镁合金压铸模，压铸模部件，铝合金挤压模
大同PX88预硬至HB 290 -330塑料模具钢长期生产通用塑料模具钢，良好拋光性能。大同NAK55预硬至HB 370 -400塑料模具钢高性能塑料模具，橡胶模具
大同NAK80预硬至HB 370 -400塑料模具钢电蚀及拋光性能模具
大同S-Star预硬至HB 300 -330塑料模具钢精密塑料模，高镜面度模具
大同S-Star(A)退火至约HB 229塑料模具钢精密塑料模，高镜面度模具
芬可乐P20 HH预硬至HB 330 -370塑料模具钢要求高硬度、高光洁度及耐磨性之塑料模具，适合制作PA，POM，PS，PE，PP，
ABS塑料模具
芬可乐P20 LQ预硬至HB 330 -370塑料模具钢适用于要求表面光洁度达镜面级而无须注塑酸性塑料之模具
日立HIT75
M0D预硬至HB 180 -230合金铜适用于需快速冷却的模芯及镶件
三宝C1100P纯火铜铜公工件
厂商牌号硬度类别特征三菱MUP预硬至HB 270 -320塑料模具钢高质长期生产塑料模具舞阳W 718预硬至HB 290 -340塑料模具钢一般应用之塑料模具
新东PORCERAX II
PM-35预硬至HV 370 -400透气钢
适用于塑料及压铸模具，解决因困气所形
成之品质及效率问题
一胜百ARNE DF2退火至约HB 190冷作工具钢可广泛使用在五金冷冲压，手饰压花模
一胜百XW 42退火至约HB 210冷作工具钢冷挤压成形模，螺钉滚齿板，精密五金模具
一胜百VANADIS 10退火至约HB 280-310冷作工具钢精密冲切硅钢片或电路板冲切
一胜百CALMAX 635退火至约HB 200冷作工具钢适用于抵抗黏着磨损，如添加增强剂塑料模，压实模等
厂商牌号硬度类别特征
一胜百ORVAR 8407退火至约HB 185热作工具钢金属压铸，挤压模，复模下模，PA、POM、PS、PE、EP塑料模
一胜百IMPAX
718S预硬至HB 290 -330塑料模具钢
高拋光度及高要求内模件，适合PA、POM、
PS、PE、PP、ABS塑料
一胜百IMPAX
718H预硬至HB 330 -380塑料模具钢
高抛光度及高要求之内模件，适合PA、
POM、PS、PE、PP、ABS塑料
一胜百STAVAX
S136退火至约HB 215塑料模具钢
镜面模及防酸性高，可保证冷却管道不受锈
蚀，适合PVC、PP、EP、PC、PMMA
塑料，食品工业机械构件。
一胜百STAVAX
S136H预硬至HB 290 -330塑料模具钢
高纯度，高镜面度，拋光性能好，抗锈防酸
能力极佳，热处理变形少
一胜百OPTIMAX退火至约HB 215塑料模具钢防酸性高，特别适用于高要求之镜面模及注塑光学产品
一胜百CORRAX
S336固溶处理至约32HRC塑料模具钢
高腐蚀性塑料模具，医疗和食品工业，工程
部件
厂商牌号硬度类别特征
一胜百ELMAX 退火至约HB
240塑料模具钢
高抗酸及高耐磨要求之塑料模具，适合于工程塑料及添加玻
璃纤维/阻燃剂之塑料模具，高要求之电子零件模，食
品工业之生产设备及配件
一胜百RAMAX 168预硬至HB
330 -
360
塑料模具钢
长寿命及耐腐蚀之模架。要求表面光洁度不高，但需耐腐蚀
及容易加工之模件及夹具，如橡胶模具等
一胜百ASP23HB240-260粉末高速钢高耐磨性，高韧性，高抗压强度，品质均匀，易加工，热处理尺寸稳定。高速切削工具，薄片冲压模具。
一胜百618HH HB330-370塑胶模具钢镜面抛光要求的大中型模具，适合PA，POM，PS，PE，PP，ASB等塑料。
一胜百VIKING HB225冷作模具钢高耐磨性与高韧性，热处理变形小，高速度冲压模具，成型模具，磨损性塑料模具。
布德鲁
斯
2344（A）HB225以下压铸模具钢压铸，挤压模，POM、PS、PE、EP塑料模。
布德鲁
斯2344ESR HB185-210压铸模具钢适合铝镁合金压铸模具高硬塑胶模具。汽车轮胎合金圈，发
动机，鱼线轮。
布德鲁
斯
2379HB225冷作模具钢钣金冲压模具，模具零件，
厂商牌号硬度类别特征
布德鲁斯2738HH HB330-380塑胶模具钢钢材中加入镍成分，硬度均匀，切削更好，使用于高要求的大小塑胶模具，适合电视机，传真机等。
布德鲁斯2738HB290-330塑胶模具钢适合塑胶模具。
布德鲁斯2510HB190油钢适合手饰压花模具，五金模具。
第九章塑胶模具常用钢材 （一）C45 W 中炭钢 美国标准编号：AISI 1050 ~ 1055；日本标准编号：S50C ~ S55C德国标准编号：1.1730。中炭钢或45# 钢香港称为王牌钢,此钢材的硬度为：HB170 ~ HB220,价格便宜,加工容易,在模具上用作模架,顶柱，及一些不重要的零件上,市场上一般标准模架是采用此种钢材; （二）40 CrMn Mo 7 预硬塑胶模具钢 美国、日本、新加坡、香港、中国标准编号：AISI P20，德国及有些欧洲国家编号：DIN：1.2311、1.2378、1.2312。此种钢是预硬钢，一般不适宜热处理，但是可以氮化处理，此钢种的硬度差距也很大，由280HRC ~ 400视乎那间钢厂的标准，由于已作预硬处理，机械切削也不太困难，所以很合适做一些中下价模具的镶件，有些生产大批量的模具模架也采用此钢材（有些客户指定要用此钢作模架），好处是硬度比中炭钢高，变形也比中炭钢稳定，P20此种钢由于在塑胶模具被广泛采用，所以品牌也很多，其中在华南地区较为普遍的品牌有：ASSAB 一胜百牌，瑞典产的有两种不同硬度，718S HB290~HB330（330~340HRC）、718H HB330~HB370 （340~380HRC）。大同钢厂，日本产：NAK 80（硬度400HRC+20）及NAK55（硬度400HRC+20）两种，一般情况下，NAK 80做定模镶件，NAK55做动模镶件，要留意NAK55 不能直接做EDM皮纹，据钢材代理解释是含硫的关系，所以EDM后留有条纹的；德胜钢厂THYSSEN ，德国产，有好几种编号：GS-711（硬度340~360HRC）、GS738（硬度320~350HRC）、GS808VAR（硬度380~420HRC）、GS318（硬度290~330HRC）、GS312（硬度290~330HRC），GS312含硫不能做EDM纹，在
常用的冷冲压模具材料
————————————————————————————————作者: ————————————————————————————————日期：
冲压模具工作零件材料的要求 冲压模具工作时要承受冲击、振动、摩擦、高压和拉伸、弯扭等负荷,甚至在较高的温度下工作(如冷挤压）,工作条件复杂,易发生磨损、疲劳、断裂、变形等现象。因此,对模具工作零件材料的要求比普通零件高。 由于各类冲压模具的工作条件不同,所以对模具工作零件材料的要求也有所差异。 1.冲裁模材料的要求 对于薄板冲裁模具的工作零件用材要求具有高的耐磨性和硬度,而对厚板冲 裁模除了要求具有高的耐磨性、抗压屈服点外,为防止模具断裂或崩刃,还应具有高的断裂抗力、较高的抗弯强度和韧性。 2. 拉深模材料的要求 要求模具工作零件材料具有良好的抗粘附性(抗咬合性)、高的耐磨性和硬度、一定的强韧性以及较好的切削加工性能，而且热处理时变形要小。 3. 冷挤压模材料的要求 要求模具工作零件有高的强度和硬度、高耐磨性,为避免冲击折断,还要求有一定的韧性。由于挤压时会产生较大的升温，所以还应具有一定的耐热疲劳性和热硬性 1１．2.2 冲压模具材料的种类及特性 制造冲压模具的材料有钢材、硬质合金、钢结硬质合金、锌基合金、低熔点合金、铝青铜、高分子材料等等。目前制造冲压模具的材料绝大部分以钢材为主,常用的模具工作部件材料的种类有:碳素工具钢、低合金工具钢、高碳高铬或中铬工具钢、中碳合金钢、高速钢、基体钢以及硬质合金、钢结硬质合金等等。 1. 碳素工具钢 在模具中应用较多的碳素工具钢为T8Ａ、T10A等,优点为加工性能好,价格便宜。但淬透性和红硬性差，热处理变形大,承载能力较低。 ２. 低合金工具钢 低合金工具钢是在碳素工具钢的基础上加入了适量的合金元素。与碳素工具钢相比，减少了淬火变形和开裂倾向,提高了钢的淬透性，耐磨性亦较好。用于制造模具的低合金钢有CrWＭｎ、９Mn2V、７CｒSiMｎＭoV(代号CH-１)、6CrＮｉSｉＭnＭｏV(代号GD)等。 3. 高碳高铬工具钢
常用的模具材料的介绍: 铸件类: HT250 灰铁250 适用于模座压料芯等大型结构件本体不能热处理 (我们公司基本不用，因为它比HT300差,在小模具和低产量模具上使用较多) HT300 灰铁300 适用于模座压了芯等大型结构件本体据说火焰淬火能提高硬度到40但具体根据(但通常没人这样用) 我们公司最常用的材料之一 MoCr 钼铬铸铁使用于需要一定硬度的机构件,如拉延模面也可用于薄料翻边镶块经过淬火后硬度能达到HRC55-60,比较耐磨. GGG70 (GGG70L) 进口材料,目前国内可能天津有铸造厂能造了(如有人知道的请指正),与M oCr 类似, 硬度HRC60左右，耐磨性更高, GGG70L类似于GGG70升级版本. CH-1(7CrSiMnMoV) 空(风)冷钢用于薄料(通常是1.2以下,根据客户要求)的修边镶块,翻边整型镶块, 锻造类 T10(T10A) 修边刀块/翻边刀块等需要较高硬度的零件,硬度HRC58-62 ,但由于此种材料的耐磨性能很差,在零件超过3mm时不管是翻边还是修边,基本都不用它而选择Cr12MoV,我们公司基本不用这种材料,与之差不多的还有种叫T8A的材料曾经使用过，主要用于制作冲头的垫板. Cr12MoV 修边刀块/翻边刀块等需要较高硬度的零件,HRC58-62,耐磨,常用材料 SKD11 比Cr12MoV 优秀更耐磨,日标,通用的零件,中山伟福,APAC的模具,一般都有厂家直接指定了使用此种材料,(另在产量非常高的情况下，在其表面做TD处理,一种表面硬化涂层,可在MISUMI标准件书上的技术资料上查阅到相关信息. 锻造空冷钢与铸造空冷钢相比,差不多，但锻造的更好,由于一个是铸造出来，一个是锻造出来,用法是还是有很多不同的. 扎钢类/其他类: 20# 用于导柱导套(由于现在都是买标准件,一般都是铸铁的), 45# 最常用的了 Q235(A3) 用于铸入式起重棒等零件,这个比较重要了，很多人可能不是太了解的，由于起重棒这样的零件需要具有以下属性:不需要太高硬度,但需要一定韧性,因为当模具被吊起来以后,即使起重棒要出问题，宁可让它变弯也不能直接断掉,让人更容易观察到可能出的问题，增加安全性. Cr12MoV T10 等材料也有扎钢,由于扎钢和锻造的加工工艺性决定,扎钢必定不能和锻造钢比...
模具钢材材料常用型号以及特性汇总分享模具的材料选择好不好，直接影响到产品的制造周期，也就是开模数，也会影响到产品的表面处理工艺，有些材料不能做镜面高光处理，有些材料则强度会弱，不适合做插穿的镶件等。 所以，模具材料的选择，也关系到产品设计整个开发周期与质量。 以下为正文： 【一】各国钢材代号 1.美国标准AISI Code: P1-P19：LowCarbon Steel P20-P39：Low Carbon, High Alloy Steel(塑胶模钢) 2XX,3XX,4XX,6XX：Stainless Steel (不锈钢) H1-H19：Chromium base (铬基-热作钢) Wx：Water Hardening Steel Sx：Shock Resisting Steel Ox：OilHardening Steel (油钢)
Ax：AirHardening Steel Dx：High Carbon, High Chromium Steel(铬钢) Mx：Molybdenum base (H.S.S.-高速钢) 2.德国标准DIN Code: 1.2738：Low carbon, high alloy (P20 - 塑胶模钢) 1.2311：Lowcarbon, high alloy (P20 - 塑胶模钢) 1.2312：Lowcarbon, high alloy, free Machine (P20-易切削) 1.2083：StainlessSteel (420 - 抗酸钢) 1.2316：Highperformance stainless Steel (420 - 高抗酸钢) 1.2343：Chromiumbase (铬基-H11 –热作钢) 1.2344：Chromiumbase (铬基-H13 –热作钢) 1.2510：Lowalloy steel (O1-油钢) 1.2379：Highcarbon, high chromium steel (D2 –铬钢) 3.日本标准JIS Code: SxxC：Plain Carbon steel(黃牌- S55C) SUSxx：Stainless Steel (抗酸钢- 420)
超全！模具钢知识大全及常见进口模具钢简介，你值得学习 钢材的定义： 钢材是指含碳量在％～％的铁碳合金。在普通钢材中添加Cr,Mo,V,Ni等合金成分就得到了合金钢，我们的模具钢材都属于合金钢。改变钢材性能的办法，主要有以下三方面：1. 合金成分 碳：C增加淬火组织的硬度；形成碳化物，提高耐磨性；降低韧性；降低可焊性铬：Cr提高钢之硬度，形成坚硬及稳定的碳化铬,从而改善耐磨性；能提高钢的淬透性；当Cr含量超过12%, 具耐腐蚀作用，并提供良好抛旋光性钼：MoMo是强碳化物形成元素，提高耐磨性；Mo＞％能抑止其他合金元素引致之回火脆性；提供红硬性，热强度；提高淬透性，回火稳定性钒：V可以形成高硬度碳化物，提高耐磨性；细化钢的晶粒，降低过热敏感性提高钢之强度、韧性及回火稳定性镍：NiNi能提高钢的淬透性；Ni能细化晶粒硫（S）常以MnS形式存在钢中，割裂基体的连续性，恶化材料的韧性、抗腐蚀性、抛旋光性、放电加工性、蚀纹性，可提高材料的切削能力。 2.冶炼工艺普通炼钢工艺电渣重熔（ESR）将粗钢坯置于电渣炉中，通入强电流，使电炉产生很高的温度，使粗钢坯熔化成钢水，钢水流经电渣，杂质被电渣过滤吸附，从而达到

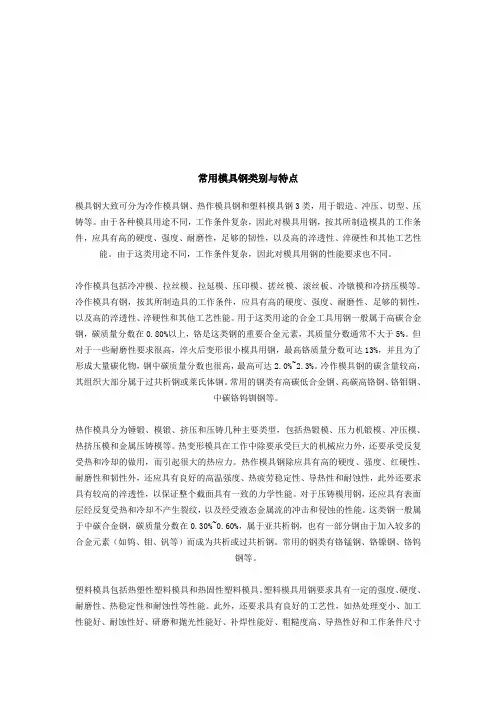

纯化的效果。整体重熔速度快，但一些非常细小的杂质并未除去。真空电弧重熔（VAR）在真空炉里，通入强电流在钢胚上，钢胚底部开始熔化，杂质汽化成气体被抽走，从而将钢材纯度提高，而且它是一滴一滴地凝固，凝固速度非常快，组织变得很致密。特点是杂质去得彻底，但整体重熔速度慢。 3.热处理钢材的热处理是指经过加热然后冷却，通过控制钢材的加热温度、保温时间及冷却速度来改变钢的性能，以满足加工或使用要求的工艺过程。主要的热处理工艺有：退火、淬火、回火。 模具钢按用途分类1.冷作模具钢 冷作模具钢主要用于制造对冷状态下的工件进行压制成型 的模具。如冷冲裁模具、冷冲压模具、冷拉深模具、压印模具、冷挤压模具、螺纹压制模具和粉末压制模具等。冷作模具钢的范围很广，从各种碳素工具钢、合金工具钢、高速工具钢到粉末高速工具钢和粉末高合金模具钢。2.热作模具钢热作模具钢主要用于制造对高温状态下的工件进行压力加 工的模具。如热锻模具、热挤压模具、压铸模具、热镦锻模具等。常用的热作模具钢有：中高含碳量的添加Cr、W、Mo、V等合金元素的合金模具钢；对特殊要求的热作模具钢，有时采用高合金奥氏体耐热模具钢制造。3.塑料模具钢由于塑料的品种很多，对塑料制品的要求差别也很大，对制造塑料模具的材料也提出了各种不同的性能要求。所以，不少工

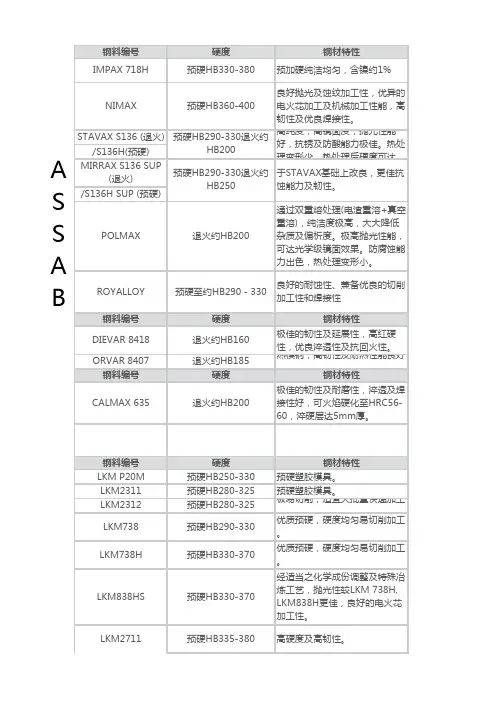

模具常用钢材一览表 钢材类型 钢厂编号 出厂状态及硬度 钢材特性 供应商 比较标准 塑料模具钢 LKM638 预硬至HB 270 - 300 加工性能良好 LKM AISI P20 塑料模具钢 LKM738 预硬至HB 290 - 330 优质预硬，硬度均匀易切削加工 LKM AISI P20 Ni / DIN1.2738 塑料模具钢 LKM738H 预硬至HB 330 - 370 优质预硬，硬度均匀易切削加工 LKM AISI P20 Ni / DIN1.2738 塑料模具钢 LKM2311 预硬至HB 280 - 325 预加硬塑料模具钢 LKM AISI P20 / DIN1.2311
塑料模具钢 LKM2312 预硬至HB 280 - 325 极易切削，适宜大批量快速加工LKM AISI P20 S / DIN 1.2312 塑料模具钢 舞阳718 预硬至HB 290 - 340 预加硬塑胶模具钢 中国舞阳 AISI P20 Ni/DIN 1.2738 塑料模具钢 宝钢P20 预硬至HB 270 - 300 预加硬塑胶模具钢 中国宝钢 AISI P20 塑料模具钢 德国2738 预硬至HB 290 - 330 预加硬塑胶模具钢 德国 AISI P20 Ni 塑料模具钢 LKM2711 预硬至HB 335 - 380 高硬度及高韧性 LKM AISI P20，特级版/DIN1.2711 塑料模具钢 IMPAX 718H
预硬至HB 330 - 380 预加硬纯洁均匀，含镍约1.0% 瑞典ASSAB AISI P20，改良型 塑料模具钢 NAK80 预硬至HB 370 - 400 高硬度，镜面效果特佳，放电加工良好，焊接性能极佳 日本大同 AISI P21，(改良型) VAR 耐腐蚀塑料模具钢 LKM2083 退火至HB 215 - 240(需淬火) 可加硬至约HRC52，防酸及拋光性能良好 LKM AISI 420 / DIN 1.2083 耐腐蚀塑料模具钢 LKM2083H 预硬至HB 280 - 310 预加硬，防酸及拋光性能良好 LKM AISI 420 / DIN 1.2083 耐腐蚀镜面模具钢 STAVAX S136 退火至约HB 215(需淬火) 高纯度，高镜面度，拋光性能好，抗锈防酸能力极佳，热处理变形少瑞典ASSAB AISI 420，ESR 耐腐蚀镜面模具钢 STAVAX S136H 预硬至HB 290 - 330 高纯度，高镜面度，拋光性能好，抗锈防酸能力极佳，热处理变形少瑞典ASSAB
常见进口冲压模具钢材及其参数性能内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！ 更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展. 常见进口模具钢材及其参数性能 瑞典一胜百STAVAXESR-S136 －－高耐磨抗腐蚀预硬镜面钢材 o出厂状态︰HB215 o相当布德鲁斯Buderus标准︰2316 o相当百禄Bohler标准︰M310 o相当日立hitachi 标准︰HPM38 o相当大同DAIDO标准︰PAK90 o耐磨性︰★★★☆☆ o韧性︰★★★☆☆ o尺寸稳定︰★★★☆☆ o加工性︰★★★☆☆ o抛旋光性︰★★★★★ o抗蚀性︰★★★★☆ o产品描述：为高级不绣工具钢。优良的耐腐蚀性、抛旋光性、耐磨性、机械加工性，电火花加工可以获得超镜面加工效果及高品质表面，淬火时具有优良的稳定性。模具长期使用后，模穴表面仍然维持原先的光滑状态。模具在潮湿的环境下操作或存放时、不需要特别的保护。 被推荐用于高抛光要求注塑模具和腐蚀性塑胶模具。 瑞典一胜百8402－－优质热作工具钢 o出厂状态︰HB 185
o相当布德鲁斯Buderus标准︰2344 o相当百禄Bohler标准︰W302 o相当日立hitachi 标准︰DAC o相当大同DAIDO标准︰DHA1 o耐磨性︰★★☆☆☆ o韧性︰★★★☆☆ o淬硬性︰★★★☆☆ o加工性︰★★★☆☆ o产品描述：高、低温均有良好的耐磨性，优良的韧性和延展性，稳定且优良的及加工性和抛旋光性，优良的高温强度和抗热疲劳性，优良的淬透性，很小的热处理尺寸变形。用于金属热锻模具，铝挤压模具，塑胶模具，铝压铸模具等。 瑞典一胜百8407－－高级热作工具钢 出厂状态︰HB 185 o相当布德鲁斯Buderus标准︰2344ESR o相当日立hitachi 标准︰DAC o相当大同DAIDO标准︰DHA1 o耐磨性︰★★★☆☆ o韧性︰★★★☆☆ o淬硬性︰★★★☆☆ o加工性︰★★★★☆ o产品描述：是铬、钼、钒合金工具钢，采用特殊炼钢技术和严密质量控制得到的纯度高且组织微细的钢材，8407的等向性（各向同性）要比一般传统炼制度H13更佳。这对于模具的抗机械疲劳及热应力疲劳性能更具价值，如压铸模具、锻造模具及挤型模具等。因此采用8407的模具硬度可比普通H13提高1－2HRC而不会牺牲韧性。硬度高可以减缓热龟裂的发生，提高模具寿命。用于各种金属压铸模具，挤压模具，高品质要求塑胶模具。 瑞典一胜百ASP23－－高耐磨高韧性粉末高速钢 o出厂状态︰HB 260
常用模具钢材介绍 主讲:吴会清
厂商牌号硬度类别特征 单鲁HP72退火至约 HB 235- 255 冲压模具 钢 精密五金模具，精密零件，汽车模具。淬火性能佳，热处理变形小。 日立SLD 软性退火至 HB210 冲压模具 钢 高硌钢，高耐磨性。使用于冷挤压成型，拉伸模具，啤不锈钢片以 及高硬度冲栽模具。 日立DAC 退火至 HB185- 220 压铸模具 钢 可抵受铝，镁，锌之腐蚀作用以及热度急剧变化，适宜制造铝镁锌 合金压铸模具热锻工作。 日立SGT 软性退火至 HB190油钢 切削性能优异的冷作模具钢。适宜制造精密工具，精密仪器以及精 密测定工具。 日立ACD37软性退火至 HB190耐磨油钢 此钢热处理后，具有不易变形之特性。耐磨耗性佳。是SGT钢的升 级。 日立YCS3软性退火至 HB190 油淬碳素 钢 适合做各种模具耐磨板。滑块等。 日立HPM38预硬处理 HB300- 330 塑胶模具 钢 抛光性能极佳，耐腐蚀性优良，热处理变形小，防锈性能高，使用 于透明，热固和耐燃树脂用模具。 日立CENA1预硬到 HRC37-41 塑胶模具 钢 放电加工性能佳，经过处理后的表面非常优良，非常适合需要高抛 光的模具。
厂商牌号硬度类别特征 日立FDAC预硬至HRC40-44压铸模具钢使用于热作，铝镁锌压铸模具，高硬塑料模具，加 工后不需要淬火。 ALCAN CERTAL 7022- T651预硬至约HB 145 -170合金铝塑料模、焊头ALCOA6061-T6511时效处理至约HB 95合金铝焊头ALCOA7075-T651时效处理至约HB 150合金铝焊头 BRUSH WELLMAN MOLDMAX MM40预硬至HRC 36 -42铍铜适用于需快速冷却的模芯及 镶件 奥伯杜瓦ADC3退火至约HB 235热作工具钢适合于高要求及大型之铝合金、镁合金压铸模
塑胶模具常用钢材 （一）C45W中炭钢 ????美国标准编号：AISI1050~1055；日本标准编号：S50C~S55C德国标准编号：1.1730。中炭钢或45#钢香港称为王牌钢,此钢材的硬度为：HB170~HB220,价格便宜,加工容易,在模具上用作模架,顶柱，及一些不重要的零件上,市场上一般标准模架是采用此种钢材; ????（二）40CrMnMo7预硬塑胶模具钢 ????美国、日本、新加坡、香港、中国标准编号：AISIP20，德国及有些欧洲国家编号：DIN：1.2311、1.2378、1.2312。此种钢是预硬钢，一般不适宜热处理，但是可以氮化处理，此钢种的硬度差距也很大，由280HRC~400视乎那间钢厂的标准，由于已作预硬处理，机械切削也不太困难，所以很合适做一些中下价模具的镶件，有些生产大批量的模具模架也采用此钢材（有些客户指定要用此钢作模架），好处是硬度比中炭钢高，变形也比中炭钢稳定，P20此种钢由于在塑胶模具被广泛采用，所以品牌也很多，其中在华南地区较为普遍的品牌有：ASSAB一胜百牌，瑞典产的有两种不同硬度，718SHB290~HB330（330~340HRC）、718HHB330~HB370（340~380HRC）。大同钢厂，日本产：NAK80（硬度400HRC+20）及NAK55（硬度400HRC+20）两种，一般情况下，NAK80做定模镶件，NAK55做动模镶件，要留意NAK55不能直接做EDM 皮纹，据钢材代理解释是含硫的关系，所以EDM后留有条纹的；德胜钢厂THYSSEN，德国产，有好几种编号：GS-711（硬度340~360HRC）、 ????GS738（硬度320~350HRC）、GS808VAR（硬度380~420HRC）、GS318（硬度 ????290~330HRC）、GS312（硬度290~330HRC），GS312含硫不能做EDM纹，在 ????欧洲做模架较为普遍，GS312的Code为40CrMNMoS8，百禄（BOHLER）奥国产，编号有：M261（380~420HRC）、M238（360~420HRC）、 ????M202（290~330HRC），M202不能做EDM纹，也是含硫，尚有其他品牌，不能尽录。 ????（三）X40CrMoV51热作钢 ????美国、中国、香港、新加坡、标准编号：AISIH13，DIN：（欧洲）1.2344；日本SKD61，此种钢材出厂硬度是：HB185~HB230须热处理。 ????用在塑胶模具上的硬度一般是480~520HRC，也可氮化处理，由于须要热处理，加工较为困难，故在模具的价格上比较贵一些，若是须
常用模具钢材的价格表 日本日立大同名称性能单价硬度 SLD(SKD-11) 特种冷冲模合金钢 58元/Kg 58－62 DAC(SKD-61) 优质热作铸模合金钢 60元/Kg 52－56 FDAC(DH2F) 特种耐热压铸模具钢 85元/Kg 37－43 DC-53 特种冷冲模合金钢 62元/Kg 60－63 HPM50(NAK80) 预加硬优质塑胶模具钢 54元/Kg 37－43 NAK55 预加硬优级塑胶模具钢 52元/Kg 36－42 SKH-9(SKH-51) 特种优质高速钢 180元/Kg 60－63 YKS3（YK30）高级碳素工具钢 45元/Kg 58－62 SGT(SKS3) 耐磨不变形合金工具钢 43元/Kg 56－60 PX5 优质塑料模具钢 28元/kg 30－35 HPM1 塑胶模具钢 56元/Kg 37－41 HPM38 抗腐蚀镜面模具钢 88元/Kg 50－55 H3100 三宝红铜 120元/Kg 锻打铜78元/Kg DEX20 通用粉末高速钢 800元/Kg 62－66 DEX40 通用粉末高速钢 800元/Kg 64－67 S50C 优质碳素钢 16元/Kg 28－32 瑞典一胜百 618 预加硬塑胶模具钢 25元/Kg 30－35 718 预加硬塑胶模具钢 48元/Kg 30－36 718H 预加硬塑胶模具钢 56元/Kg 31－38 S136 优质抗腐蚀镜面模具钢 106元/Kg 50－53 S136H 优质抗腐蚀镜面模具钢 118元/Kg 52－55 8407 热作压铸模具钢 95元/Kg 52－56 DF-2 不变形耐磨油钢 45元/Kg 56－60 XW-41 高碳高铬工具钢 72元/Kg 58－62 58德国撒斯特 2311 塑胶模具钢 24元/Kg 30－34 2738 预加硬塑胶模具钢 28元/Kg 30－35 2316 预加硬抗腐蚀镜面模具钢 68元/Kg 30－38 2083 抗腐蚀镜面模具钢 65元/Kg 31－38 2344 热作压铸模具钢 66元/Kg 52－56 2510 不变形耐磨油钢 46元/Kg 56－60 2379 特种冷冲模合金钢 58元/Kg 58－62 德国P20 优质塑料模具钢 22元/Kg 30－33 美国P20 优质塑料模具钢 24元/Kg 30－34 奥地利百绿 M202 优质预加硬塑胶模具钢 30元/Kg 30－35 M238 优质预加硬塑胶模具钢 32元/Kg 30－36 M300 优质预加硬抗腐蚀镜面模具钢 85元/Kg 30－43 M310 优质抗腐蚀镜面模具钢 88元/Kg 50－53 W302 热作压铸模具钢 83元/Kg 52－56 K460 不变形耐磨油钢 48元/Kg 56－60 K110 特种冷冲模合金钢 58元/Kg 58－62
冲压模具系列 冲压模具，是在冷冲压加工中，将材料（金属或非金属）加工成零件（或半成品）的一种特殊工艺装备，称为冷冲压模具（俗称冷冲模）。冲压，是在室温下，利用安装在压力机上的模具对材料施加压力，使其产生分离或塑性变形，从而获得所需零件的一种压力加工方法。目录 简述 分类 根据工艺性质分类 根据工序组合程度分类 依产品的加工方法分类 模具典型结构组成 第一类 第二类 模具先进制造工艺及设备 高速铣削加工 电火花铣削加工 慢走丝线切割技术 磨削及抛光加工技术 数控测量 模内攻牙技术 模具新材料及热、表处理 冲压模具材料 热处理、表处理新工艺 冲压模具材料的选用原则 生产批量 被冲压材料的，性能、模具零件的使用条件 材料性能 降低生产成本 开发专用模具钢 考虑我国模具的生产和使用情况 模具CAD/CAM技术 冲压模具行业发展现状及技术趋势 现状PDX软件界面 未来冲压模具制造技术发展趋势 我国涌现大批冲压模具龙头企业 冲压模具结构对安全的影响 模具的主要零件、作用及安全要求 模具设计的安全要点 简述
分类 根据工艺性质分类 根据工序组合程度分类 依产品的加工方法分类 模具典型结构组成 第一类 第二类 模具先进制造工艺及设备 高速铣削加工 电火花铣削加工 慢走丝线切割技术 磨削及抛光加工技术 数控测量 模内攻牙技术 模具新材料及热、表处理 冲压模具材料 热处理、表处理新工艺 冲压模具材料的选用原则 生产批量 被冲压材料的，性能、模具零件的使用条件材料性能 降低生产成本 开发专用模具钢 考虑我国模具的生产和使用情况 模具CAD/CAM技术 冲压模具行业发展现状及技术趋势 现状PDX软件界面 未来冲压模具制造技术发展趋势 我国涌现大批冲压模具龙头企业 冲压模具结构对安全的影响 模具的主要零件、作用及安全要求 模具设计的安全要点 展开 苏州LED灯研磨
钢材类型钢材名称应用 塑胶模具钢MEK4 高耐磨高韧性之塑胶模 X13T6W (236) 高耐磨高耐腐蚀镜面模具 X13T6W(236H) 高耐磨高耐腐蚀镜面模具热作工具钢SMV3W 压铸模,挤压模,塑料模 ADC 3 压铸模,挤压模 塑胶模具钢718S 塑料模之内模件 718H 塑料模之内模件 S136 耐腐蚀镜面模具 S136H 耐腐蚀镜面模具 OPTIMAX 光学级镜面不锈钢模 ELMAX 高耐磨耐腐蚀性塑料模具 CORRAX S336 高耐腐蚀性塑料模具 RAMAX 168 易切削耐腐蚀塑料模 CALMAX 635 冷作及塑胶模 热作工具钢8407 金属压铸,挤压模 冷作工具钢DF2 微变形耐磨油钢,冷冲压模 XW42 冷挤压成形模,精密五金模 V10 高寿命精密冲切模 塑胶模具钢P×88 通用塑胶模,良好抛光性能 NAK55 高性能塑胶模,橡胶模 NAK80 高抛光性镜面塑胶模 S-STAR 高镜面度耐腐蚀模具 S-STAR(A) 高镜面度耐腐蚀模具 热作工具钢DH31-SUPER 金属压铸,挤压模 冷作工具钢YK30 冲裁模,弯曲模 GOA 冷压加工,冲裁模,成形模 DC11 冷挤压成形,拉伸模 DC53 冷挤压成形,拉伸模,冲裁模 塑胶模具钢P20HH 塑胶模 P20LQ 塑胶模 塑胶模具钢638 一般塑胶模,模架,下模件 2311 一般塑胶模,模架,下模件 2312 一般塑胶模,模架,下模件 738 一般塑胶模,模架,下模件 738H 一般塑胶模,模架,下模件 818H 高抛光度及高要求内镶件 2711 高硬度高韧性大型塑胶模 2083 防酸性良好抛光性塑胶模 2083H 防酸性一般抛光性塑胶模 2316A 高酸性塑胶模 2316 高酸性塑胶模 2316ESR 高酸性塑胶模 热作工具钢2344 金属压铸,挤压模
超全模具钢知识大全及常见进口模具钢简介你 值得学习 Standardization of sany group #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#
超全！模具钢知识大全及常见进口模具钢简介，你值得学 习 钢材的定义： 钢材是指含碳量在％～％的铁碳合金。在普通钢材中添加Cr,Mo,V,Ni等合金成分就得到了合金钢，我们的模具钢材都属于合金钢。改变钢材性能的办法，主要有以下三方面： 1. 合金成分 碳：C增加淬火组织的硬度；形成碳化物，提高耐磨性；降低韧性；降低可焊性铬：Cr提高钢之硬度，形成坚硬及稳定的碳化铬,从而改善耐磨性；能提高钢的淬透性；当Cr含量超过12%, 具耐腐蚀作用，并提供良好抛旋光性钼：MoMo是强碳化物形成元素，提高耐磨性；Mo＞％能抑止其他合金元素引致之回火脆性；提供红硬性，热强度；提高淬透性，回火稳定性钒：V可以形成高硬度碳化物，提高耐磨性；细化钢的晶粒，降低过热敏感性提高钢之强度、韧性及回火稳定性镍：NiNi能提高钢的淬透性；Ni能细化晶粒硫（S）常以MnS形式存在钢中，割裂基体的连续性，恶化材料的韧性、抗腐蚀性、抛旋光性、放电加工性、蚀纹性，可提高材料的切削能力。 2.冶炼工艺普通炼钢工艺电渣重熔（ESR）将粗钢坯置于电渣炉中，通入强电流，使电炉产生很高的温度，使粗钢坯
熔化成钢水，钢水流经电渣，杂质被电渣过滤吸附，从而达到纯化的效果。整体重熔速度快，但一些非常细小的杂质并未除去。真空电弧重熔（VAR）在真空炉里，通入强电流在钢胚上，钢胚底部开始熔化，杂质汽化成气体被抽走，从而将钢材纯度提高，而且它是一滴一滴地凝固，凝固速度非常快，组织变得很致密。特点是杂质去得彻底，但整体重熔速度慢。 3.热处理钢材的热处理是指经过加热然后冷却，通过控制钢材的加热温度、保温时间及冷却速度来改变钢的性能，以满足加工或使用要求的工艺过程。主要的热处理工艺有：退火、淬火、回火。 模具钢按用途分类1.冷作模具钢 冷作模具钢主要用于制造对冷状态下的工件进行压制成型的模具。如冷冲裁模具、冷冲压模具、冷拉深模具、压印模具、冷挤压模具、螺纹压制模具和粉末压制模具等。冷作模具钢的范围很广，从各种碳素工具钢、合金工具钢、高速工具钢到粉末高速工具钢和粉末高合金模具钢。2.热作模具钢热作模具钢主要用于制造对高温状态下的工件进行压力加工的模具。如热锻模具、热挤压模具、压铸模具、热镦锻模具等。常用的热作模具钢有：中高含碳量的添加Cr、W、Mo、V等合金元素的合金模具钢；对特殊要求的热作模具钢，有时采用高合金奥氏体耐热模具钢制造。3.塑
冲压模具工作零件材料得要求 冲压模具工作时要承受冲击、振动、摩擦、高压与拉伸、弯扭等负荷,甚至在较高得温度下工作(如冷挤压),工作条件复杂,易发生磨损、疲劳、断裂、变形等现象。因此,对模具工作零件材料得要求比普通零件高。 由于各类冲压模具得工作条件不同,所以对模具工作零件材料得要求也有所差异、 １、冲裁模材料得要求 对于薄板冲裁模具得工作零件用材要求具有高得耐磨性与硬度,而对厚板冲裁模除了要求具有高得耐磨性、抗压屈服点外,为防止模具断裂或崩刃,还应具有高得断裂抗力、较高得抗弯强度与韧性。 2. 拉深模材料得要求 要求模具工作零件材料具有良好得抗粘附性(抗咬合性)、高得耐磨性与硬度、一定得强韧性以及较好得切削加工性能,而且热处理时变形要小。 3。冷挤压模材料得要求 要求模具工作零件有高得强度与硬度、高耐磨性,为避免冲击折断,还要求有一定得韧性。由于挤压时会产生较大得升温,所以还应具有一定得耐热疲劳性与热硬性 １1。2、2 冲压模具材料得种类及特性 制造冲压模具得材料有钢材、硬质合金、钢结硬质合金、锌基合金、低熔点合金、铝青铜、高分子材料等等。目前制造冲压模具得材料绝大部分以钢材为主,常用得模具工作部件材料得种类有:碳素工具钢、低合金工具钢、高碳高铬或中铬工具钢、中碳合金钢、高速钢、基体钢以及硬质合金、钢结硬质合金等等。1。碳素工具钢 在模具中应用较多得碳素工具钢为T8Ａ、T10A等,优点为加工性能好,价格便宜。但淬透性与红硬性差,热处理变形大,承载能力较低、 ２.低合金工具钢 低合金工具钢就是在碳素工具钢得基础上加入了适量得合金元素、与碳素工具钢相比,减少了淬火变形与开裂倾向,提高了钢得淬透性,耐磨性亦较好。用于制造模具得低合金钢有CrWＭn、9Mｎ２V、7CrSiMｎMoV(代号ＣH－1)、6Cr ＮiSiMnMoV(代号GD)等。 ３. 高碳高铬工具钢 常用得高碳高铬工具钢有Cｒ1２与Cｒ12ＭoV、Cr１2Mo1Ｖ1(代号Ｄ2), 它们具有较好得淬透性、淬硬性与耐磨性,热处理变形很小,为高耐磨微变形模具钢,承载能力仅次于高速钢。但碳化物偏析严重,必须进行反复镦拔(轴向镦、径向拔)改锻,以降低碳化物得不均匀性,提高使用性能。 4。高碳中铬工具钢 用于模具得高碳中铬工具钢有Cr4W2MoV、Cr6WV 、Cr5MoV等,它们得含铬量较低, 共晶碳化物少,碳化物分布均匀,热处理变形小,具有良好得淬透性与尺寸稳定性。与碳化物偏析相对较严重得高碳高铬钢相比,性能有所改善。 5、高速钢 高速钢具有模具钢中最高得得硬度、耐磨性与抗压强度,承载能力很高。模具中常用得有W18Cr４Ｖ(代号8-4－1)与含钨量较少得W6Ｍｏ5 Cr4V2(代号
冲压模具材料的要求及选用冲压模具工作时要承受冲击、振动、摩擦、高压和拉伸、弯扭等负荷，甚至在较高的温度下工作（如冷挤压），工作条件复杂，易发生磨损、疲劳、断裂、变形等现象。因此，对模具工作零件材料的要求比普通零件高。 由于各类冲压模具的工作条件不同，所以对模具工作零件材料的要求也有所差异。 1.冲裁模材料的要求 对于薄板冲裁模具的工作零件用材要求具有高的耐磨性和硬度，而对厚板冲裁模除了要求具有高的耐磨性、抗压屈服点外，为防止模具断裂或崩刃还应具有高的断裂抗力、较高的抗弯强度和韧性。 2.拉深模材料的要求 要求模具工作零件材料具有良好的抗粘附性（抗咬合性）、高的耐磨性和硬度、一定的强韧性以及较好的切削加工性能，而且热处理时变形要小。 3.冷挤压模材料的要求 要求模具工作零件有高的强度和硬度、高耐磨性，为避免冲击折断，还要求有一定的韧性。由于挤压时会产生较大的升温，所以还应具有一定的耐热疲劳性和热硬性 11.2.2 冲压模具材料的种类及特性 制造冲压模具的材料有钢材、硬质合金、钢结硬质合金、锌基合金、低熔点合金、铝青铜、高分子材料等等。目前制造冲压模具的材料绝大部分以钢材为主，常用的模具工作部件材料的种类有：碳素工具钢、低合金工具钢、高碳高铬或中铬工具钢、中碳合金钢、高速钢、基体钢以及硬质合金、钢结硬质合金等等。 1.碳素工具钢 在模具中应用较多的碳素工具钢为T8A、T10A等，优点为加工性能好，价格便宜。但淬透性和红硬性差，热处理变形大，承载能力较低。 2.低合金工具钢 低合金工具钢是在碳素工具钢的基础上加入了适量的合金元素。与碳素工具钢相比，减少了淬火变形和开裂倾向，提高了钢的淬透性，耐磨性亦较好。用于制造模具的低合金钢有CrWMn、9Mn2V、7CrSiMnMoV(代号CH-1)、6CrNiSiMnMoV(代号GD)等。 3.高碳高铬工具钢 常用的高碳高铬工具钢有Cr12和Cr12MoV、Cr12Mo1V1（代号D2），它们具有较好的淬透性、淬硬性和耐磨性，热处理变形很小，为高耐磨微变形模具钢，承载能力仅次于高速钢。但碳化物偏析严重，必须进行反复镦拔（轴向镦、径向拔）改锻，以降低碳化物的不均匀性，提高使用性能。 4.高碳中铬工具钢 用于模具的高碳中铬工具钢有Cr4W2MoV、Cr6WV、Cr5MoV等，它们的含铬量较低，共晶碳化物少，碳化物分布均匀，热处理变形小，具有良好的淬透性和尺寸稳定性。与碳化物偏析相对较严重的高碳高铬钢相比，性能有所改善。 5.高速钢 高速钢具有模具钢中最高的硬度、耐磨性和抗压强度，承载能力很高。模具中常用的有W18Cr4V（代号8-4-1）和含钨量较少的W6Mo5 Cr4V2（代号6-5-4-2，美国牌号为M2）以及为提高韧性开发的降碳降钒高速钢6W6Mo5Cr4V（代号6W6或称低碳M2）。高速钢也需要改锻，以改善其碳化物分布。 6.基体钢 在高速钢的基本成分上添加少量的其它元素，适当增减含碳量，以改善钢的性能。这样
常见钢料的密度，常用单位g/cm3=0.000001kg/mm3 1、普通钢铁：7.85g/cm3 2、铜的密度：8.90g/cm3,黄铜密度8.50-8.80,其中59、62、65、68号黄铜的密度是8.50，80、85、90黄铜的密度是8.70 3、模具钢: 冷作钢：Cr12密度(7.78g/cm3) Cr12Mov密度(7.85g/cm3)，D2密度，SKD11密度,DC11密度,SLD密度全都是7.85g/cm3 高速工具钢：SKH9密度，W6Mo5Cr4V2,M2,M35,M42,SKH51密度,MH51,YXM1密度都是8.25g/cm3 粉末高速钢： asp-23密度,asp30密度,asp60密度都是8.25g/cm3 钨钢/硬质合金：YG20密度13.50 YG15密度14.2 YG11密度度14.50 YG8密度14.80 常用物质表（1g/cm3=1000kg/m3=1吨/立方米）
叮叮小文库冰0.92 铅11.40 银10.50 酒精0.79 水银(汞) 13.60 汽油0.75 灰口铸铁 6.60-7.40 软木0.25 白口铸铁7.40-7.70 锌7.10 可锻铸铁7.20-7.40 纯铜材8.90 铜8.90 59、62、65、68黄铜8.50 铁7.86 80、85、90黄铜8.70 铸钢7.80 96黄铜8.80 工业纯铁7.87 59-1、63-3铅黄铜8.50 普通碳素钢7.85 74-3铅黄铜8.70 优质碳素钢7.85 90-1锡黄铜8.80 碳素工具钢7.85 70-1锡黄铜8.54 易切钢7.85 60-1和62-1锡黄铜8.50 锰钢7.81 77-2 黄铜8.60 15CrA铬钢7.74 67-2.5、66-6-3-2、60-1-1黄铜8.50 20Cr、30Cr、40Cr铬钢7.82 镍黄铜8.50 38CrA铬钢7.80 锰黄铜8.50 铬、钒、镍、钼、锰、硅钢7.85 7-0.2、6.5-0.4、6.5-0.1、4-3锡青铜8.80 纯 2.70 5-5-5铸锡青铜8.80 铬镍钨钢7.80 3-12-5铸锡青铜8.69 铬钼钢7.65 铸镁 1.80 含钨9高速工具钢8.30 工业纯钛（TA1、TA2、TA3） 4.50
常用模具材料牌号对照表 类别中国钢号通用钢号钢材特性 塑胶模具钢3Cr2Mo P20(美国) 618(瑞典) 预硬塑胶模具钢 3Cr2NiMo 718(瑞典) P20+Ni(美国) 超预硬塑胶模具钢 4Cr13 S136(瑞典) 抗腐蚀塑胶模具钢 1CrNi3 NAK80(日本) 镜面塑胶模具钢 3Cr17Mo M300(奥地利) 耐腐蚀塑胶模具钢 五金模具钢CrWMn SKS3(日本) 不变形油钢 Cr12 Cr12MoV SKD11(日本) D3(美国) 耐磨韧性铬钢 Cr12Mo1V1 D2(美国) 热作模具钢4Cr5MoSiV1 SKD61(日本) 通用热作模具钢 H13(美国) 8407(瑞典) 冷作模具钢 CrWMn/SKS31/105W/Cr6高硬度,中等淬透性,价格低廉。 207-255 820-840 下料模、冲头、成型模、搓丝板顶出杆及小型塑料压模等。 9Mn2V/O2/DF-2 具有良好冲载能力,热处理变形小。≤229 780-800 厚度小于6mm以下的 小型冲压模具及切纸机、刀具等。 9CrWMn/O1/SKS3/DF-3/100Mn/CrW4 淬火变形小,具有良好的刃口保持能力,热处理变形小。197-241 820-840 薄片冲压模、手饰压花模等。 9SiCr/X100Cr/MoV51具有高硬度良好的韧性与较好的抗回火稳定性。197-241 860-880 下料模、冲头、搓丝板、压印模、顶出杆等 Cr5Mo1V/A2/SKD12/XW-10/210/Cr12空冷淬硬性铬钢,韧性极佳,高耐磨损性与抗腐蚀能力。≤255 950-1000 拉伸模、压花模、下料模、冲压模、及耐磨塑料模等。 Cr12/D3/SKD1/X165Cr/MoV12高碳铬钢,具有高耐磨性与抗腐蚀能力。217-269 950-980 应用于小动载条件下要求高耐磨形状简单的拉伸模及冲载模。 Cr12MoV/X155Cr/VMo121具有良好的淬透性,高耐磨性,韧性高。 207-255 1000-1020 下料模、冲头、滚丝轮、剪刀片、冷镦模、陶土模及热固塑料成型模等。 Cr12Mo1V1/D2/SKD11/W-42具有良好的淬透性,高韧性,高耐磨损性,强韧性极佳,并具有良好的抗回火稳定性,热处理变形小。≤255 1000-1020 重型落料模、冷挤压模、深拉伸 模、滚丝模、剪刀片、冷镦模、陶土模等。 7Cr7Mo2V2Si具有高韧性,高耐磨损性,热处理变形小。 241-269 1100-1150 适用于要求强韧性及高冲击载荷下工作的冷镦、冷冲等作业模具,特别适用于标准件与钢球
冲压模具工作零件材料的要求 冲压模具工作时要承受冲击、振动、摩擦、高压和拉伸、弯扭等负荷，甚至在较高的温度下工作（如冷挤压），工作条件复杂，易发生磨损、疲劳、断裂、变形等现象。因此，对模具工作零件材料的要求比普通零件高。 由于各类冲压模具的工作条件不同，所以对模具工作零件材料的要求也有所差异。 1.冲裁模材料的要求 对于薄板冲裁模具的工作零件用材要求具有高的耐磨性和硬度，而对厚板冲裁模除了要求具有高的耐磨性、抗压屈服点外，为防止模具断裂或崩刃，还应具有高的断裂抗力、较高的抗弯强度和韧性。 2. 拉深模材料的要求 要求模具工作零件材料具有良好的抗粘附性（抗咬合性）、高的耐磨性和硬度、一定的强韧性以及较好的切削加工性能，而且热处理时变形要小。 3. 冷挤压模材料的要求 要求模具工作零件有高的强度和硬度、高耐磨性，为避免冲击折断，还要求有一定的韧性。由于挤压时会产生较大的升温，所以还应具有一定的耐热疲劳性和热硬性 11.2.2 冲压模具材料的种类及特性 制造冲压模具的材料有钢材、硬质合金、钢结硬质合金、锌基合金、低熔点合金、铝青铜、高分子材料等等。目前制造冲压模具的材料绝大部分以钢材为主，常用的模具工作部件材料的种类有：碳素工具钢、低合金工具钢、高碳高铬或中铬工具钢、中碳合金钢、高速钢、基体钢以及硬质合金、钢结硬质合金等等。 1. 碳素工具钢 在模具中应用较多的碳素工具钢为T8A、T10A等，优点为加工性能好，价格便宜。但淬透性和红硬性差，热处理变形大，承载能力较低。 2. 低合金工具钢 低合金工具钢是在碳素工具钢的基础上加入了适量的合金元素。与碳素工具钢相比，减少了淬火变形和开裂倾向，提高了钢的淬透性，耐磨性亦较好。用于制造模具的低合金钢有CrWMn、9Mn2V、7CrSiMnMoV(代号CH-1)、 6CrNiSiMnMoV(代号GD)等。 3. 高碳高铬工具钢 常用的高碳高铬工具钢有Cr12和Cr12MoV、Cr12Mo1V1（代号D2），它们具有较好的淬透性、淬硬性和耐磨性，热处理变形很小，为高耐磨微变形模具钢，
