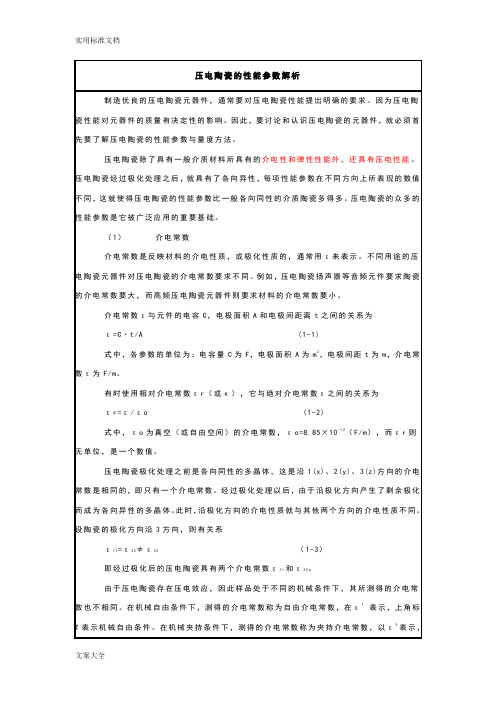

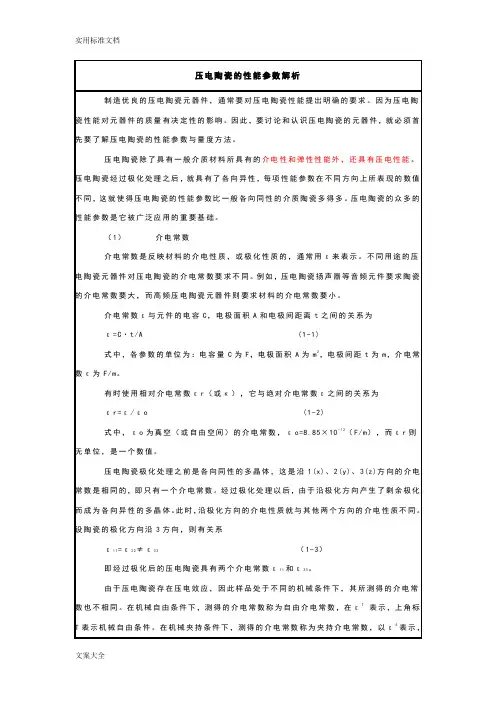

的应变为S，则根据克定律，应力T与应变S之间有如下关系S=sT (1-5) T=cS (1-6) 式中，S为弹性顺度常数，单位为m2/N；C为弹性劲度常数，单位为N/m2。
但是，任何材料都是三维的，即
当施加应力于长度方向时，不仅在长
度方向产生应变，宽度与厚度方向上
也产生应变。设有如图1-2所示的薄
长片，其长度沿1方向，宽度沿2方
向。沿1方向施加应力T1，使薄片
在1方向产生应变S1，而在方向2
上产生应变S2，由（1-5）式不难得
出
S1=S11T1(1-7)
S2=S12T1(1-8)
上面两式弹性顺度常数S11和S12之比，称为迫松比，即
(1-9)
它表示横向相对收缩与纵向相对伸长之比。
同理，可以得到S13，S21，S22，其中，S22=S11，S12=S21。极化过的压电陶瓷，其独立的弹性顺度常数只有5个，即S11，S12，S13，S33和S44。
独立的弹性劲度常数也只有5个，即C11，C12，C13，C33和C44.
由于压电陶瓷存在压电效应，因此压电陶瓷样品在不同的电学条件下具有不同的弹性顺度常数。在外电路的电阻很小相当于短路，或电场强度E=0的条件下测得的称为短路弹性顺度常数，记作S E。在外电路的电阻很大相当于开路，或电位移D=0的条件下测得的称为开路弹性顺度常数，记作S D。由于压电陶瓷为各向异相性体，因此共有下列10
