玻璃屋顶施工方案
审批：
审核：
编制：
中兆海山建筑装饰工程有限公司
二零一六年十二月十六日

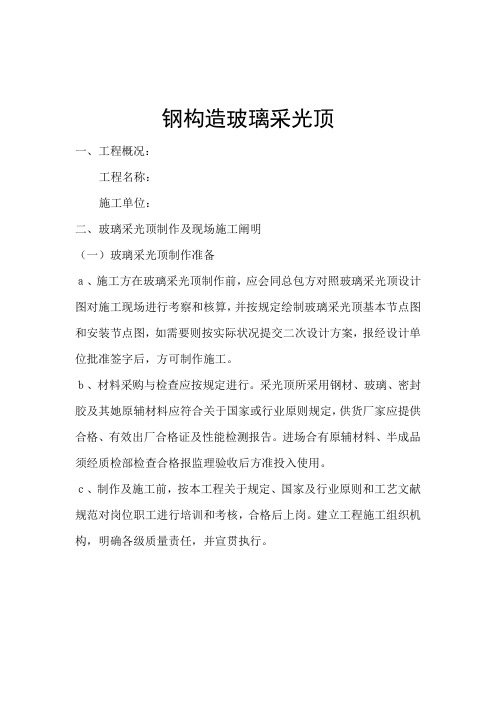

钢结构玻璃采光顶一、工程简况：
工程名称：玻璃结构屋顶
施工单位：中兆海山建筑装饰工程有限公司
工程建设规模：1350平方M
二、玻璃采光顶制作及现场施工说明
（一）玻璃采光顶的制作准备
ａ、施工方在玻璃采光顶制作前，应会同总包方对照玻璃采光顶设计图对施工现场进行考察和核实，并按要求绘制玻璃采光顶基本节点图和安装节点图，如需要则按实际情况提交二次设计方案，报经设计单位同意签字后，方可制作施工。
ｂ、材料采购与检验应按规定进行。采光顶所采用的钢材、玻璃、密封胶及其他原辅材料应符合有关国家或行业标准的要求，供货厂家应提供合格、有效的出厂合格证及性能检测报告。进场所有原辅材料、半成品须经质检部检验合格报监理验收后方准投入使用。
ｃ、制作及施工前，按本工程的有关要求、国家及行业标准和工艺文件规范对岗位职工进行培训和考核，合格后上岗。建立工程施工组织机构，明确各级质量责任，并宣贯执行。
2.主要设备
序号名称数量用途
1 4 焊接设备
2 4 切割设备
3 2 喷漆设备
4 1 运输设备1 5
吊装设备6
辅助设施若干（二）玻璃采光顶生产制作流程
1.原材料检验
原材料检验是影响产品质量的重要环节，严格控制原材料的选购质量，才能保证施工安装质量。
1.1钢材进厂检验，由质检负责根据工程设计规范规定要求。严格按照DBJ/T01-26-2003《建筑安装分项工程施工工艺规程》中《钢结构制作安装施工工艺规程》及相关规范要求进行施工。
1.2玻璃
玻璃进出厂检验，由质检部根据工程设计要求及GB/T11944-2002《中空玻璃》标准进行检查，同时复核厂家提供的有效的质保文件、产品合格证，不符合要求的不准入厂。
1.3五金配件及辅配件
五金配件及辅助配件进厂检验，由质检部根据相应国家或行业标准、工程设计要求进行检查，同时复核厂家提供的质保文件、产品合格证，不符合要求的不准入厂。．
2.施工工艺流程
玻璃采光顶的生产制作→工程现场完成钢构主体框架的半成品的制
作→安装及装配。
采光顶现场施工工艺流程：测量放线→安置预埋件→主竖框安装与调整→检验→主横框安装与调整→检验→钢构表面喷漆处理→检验→
防雷系统安装→检验→玻璃安装与调整→检验→打密封胶→检验→
竣工验收。
质量检验执行三检制：自检、互检、专检。根据行业标准
DBJ/T01-26-2003《建筑安装分项工程施工工艺规程》，JGJ/T139-2001《玻璃幕墙工程质量检验标准》进行质量验收，杜绝不合格品交付。
3.工序检验
工作质量的好坏直接影响产品的质量，故各个工序必须严格按工艺操作规程、工艺文件进行生产，车间工序检验主要包括竖/横框检验等。生产制作过程中各道工序严格按照工艺和技术要求制作生产、不得随意更改，各道工序班组严格把好工序三检关，对不合格的产品不准使用，并有权要求上道工序进行返工。质检员对每道工序首件产品进行检验及批次产品抽检。采光顶现场施工工序检验主要包括：预埋件安装质量检验、竖向主要构件安装质量检验、幕墙分隔框对角线偏差的检验、构件（含玻璃）安装质量检验、拼缝质量检验、密封质量检验等。施工过程中各道工序严格按照标准和设计要求制作生产，不得随意更改，各道工序班组严格把好工序三检．
关，对不合格的产品不准使用，并有权要求上道工序进行返工。现场施工负责人对每道工序进行检验。
4.产品加工精度要求
按行业标准JGJ/T139-2001《玻璃幕墙工程质量检验标准》中6安
装质量检验的要求，加强现场施工组织管理，保证工程进度、质量、安全等各方面工作的全面完成和提高。其中主要内容为：玻璃结构杆件截料前应进行校直调整；立柱允许误差为+_1.0㎜,横梁允许误差为0.5㎜；截料端头不应有加工变形，毛刺不应大于0.2㎜，累计偏差不应大于+_1.0㎜；相邻构件连接处的缝隙应进行密封处理；装配后的钢框，其对边尺寸长度差，对角线长度差≤2.0㎜.
（三）工程现场施工整体步骤
1.进场准备
产品运到现场后，应存放在预先指定的仓库内，必须保持通风、干燥、清洁，存放时要保持水平，不得倾斜或与金属材料相接或硬压，底部应用木材垫高，按GBJ301-88《建筑工程质量安装检验评定标准》的规定。
2.施工工序
选择合理的施工流程是施工方案的关键问题，它直接影响施工进度，施工质量和安全，以及工序成本，必须根据工程量的大小、工期长短，资源供应情况、施工现场的条件和周围的环境，制定出可行的方案，并且进行技术经济比较，确定出合理方案。
玻璃采光顶施工步骤3.
玻璃采光顶的施工因其对材料、结构及施工质量要求的特殊性，对施工的环境和施工顺序要认真研究安排，安装质量的好坏，是直接影响玻璃采光顶安装后能否满足玻璃采光顶的建筑物理性能及其它性能
要求的关键，应合理安排，科学组织，采取可靠的保护措施，方可进
行施工.
3.1首先检查到场材料是否符合设计要求及材质证明文件的准确性，构件应平直、规方，不得有变形和表面挂痕；
3.2定位测量：根据土建方提供基准线，进行放线复尺，检查主体结构，埋件的误差，埋件应牢固，位置准确。
3.3立柱安装
将立柱与连接件连接，然后连接件再与主体预埋件连接，并进行调整和固定，保证安装的尺寸误差和连接件的牢固程度，立柱一般是竖向构件，立柱安装的准确和质量，影响整个采光顶的安装质量，是采光顶安装施工的关键之一；
3.4横梁安装
横梁一般为水平构件，是分段在立柱中嵌入连接，连接处设有
弹性橡胶垫，以适应和消除横向温度变形，连接件及弹性橡胶垫安装在立柱的预定位置，并应安装牢固，其接缝严密；
3.5隔热保温材料安装
安装时处理好采光顶框架与土建结构的防水收口；
3.6玻璃安装
安装前对其表面擦拭干净，安装时玻璃应用双面胶条粘接固定
并注入结构胶粘接及温度变形时消除变形对玻璃的影响；
3.7打胶
玻璃安装完成后的打胶工作的质量，是保证采光顶密封性的重要步骤，要切实际保证玻璃采光顶接口处密封胶的施工质量；
3.8收口处理
做好采光顶与上部女儿墙、下部窗台，左右与主体结构等处的连接处理，保证连接的牢固、密封、防水等的要求；
3.9验收
施工安装完成后，应进行清理，最后进行报验。
三.施工各阶段工作内容及管理方法
（一）进场前施工准备工作
施工准备工作的基本任务是为本工程的施工建立必要的技术
和物质条件，统筹安排施工力量和施工现场，是工程顺利进行的根本保证，认真做好施工准备工作，对于发挥企业优势，合理供应资源，加快施工进度，提高工程质量，降低工程成本，增加企业经济效益，赢得企业社会信誉，实现企业现代化等具有重要意义。
1.技术准备
1. 1熟悉、审查施工图纸和有关的设计资料
首先熟悉建设工程工程中与玻璃采光顶有关的建筑设计图纸、资料，审查设计图纸是否完整，以及设计图纸是否符合国家和地区的规范和有关技术规定；审查玻璃采光顶工程的生产安装工艺流程和技术要求，掌握土建施工质量是否满足玻璃采光顶施工的要求，
对选定的钢材和玻璃要进行验算；审查设计图纸中结构复杂、施工难度大和技术要求高的部分，检查现有施工技术水平和管理水平能否满足工期和质量要求，并采取可行的技术措施予以保证。明确施工期限，工程所用的主要材料、设备的数量、规格、来源和供货日期；明确建
