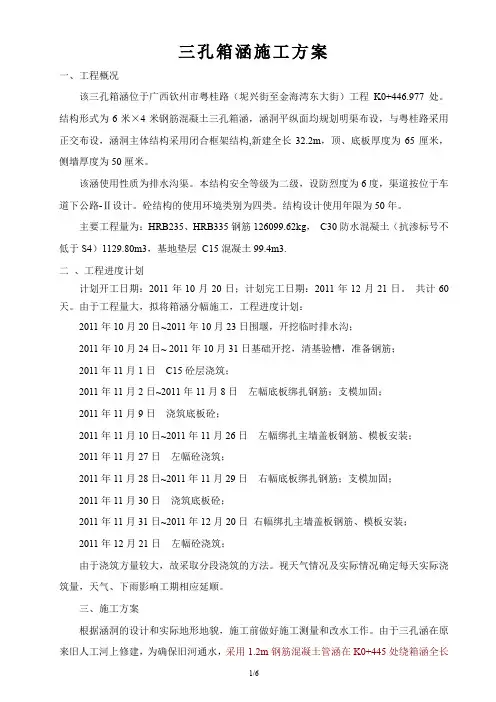

三孔箱涵施工方案
一、工程概况
该三孔箱涵位于广西钦州市粤桂路（坭兴街至金海湾东大街）工程K0+446.977处。结构形式为6米×4米钢筋混凝土三孔箱涵，涵洞平纵面均规划明渠布设，与粤桂路采用正交布设，涵洞主体结构采用闭合框架结构,新建全长32.2m，顶、底板厚度为65厘米，侧墙厚度为50厘米。
该涵使用性质为排水沟渠。本结构安全等级为二级，设防烈度为6度，渠道按位于车道下公路-Ⅱ设计。砼结构的使用环境类别为四类。结构设计使用年限为50年。
主要工程量为：235、335钢筋126099.62，C30防水混凝土（抗渗标号不低于S4）1129.80m3，基地垫层C15混凝土99.4m3.
二、工程进度计划
计划开工日期：2011年10月20日；计划完工日期：2011年12月21日。共计60天。由于工程量大，拟将箱涵分幅施工，工程进度计划：
2011年10月20日~2011年10月23日围堰，开挖临时排水沟；
2011年10月24日~ 2011年10月31日基础开挖，清基验槽，准备钢筋；
2011年11月1日C15砼层浇筑；
2011年11月2日~2011年11月8日左幅底板绑扎钢筋；支模加固；
2011年11月9日浇筑底板砼；
2011年11月10日~2011年11月26日左幅绑扎主墙盖板钢筋、模板安装；
2011年11月27日左幅砼浇筑；
2011年11月28日~2011年11月29日右幅底板绑扎钢筋；支模加固；
2011年11月30日浇筑底板砼；
2011年11月31日~2011年12月20日右幅绑扎主墙盖板钢筋、模板安装；
2011年12月21日左幅砼浇筑；
由于浇筑方量较大，故采取分段浇筑的方法。视天气情况及实际情况确定每天实际浇筑量，天气、下雨影响工期相应延顺。
三、施工方案
根据涵洞的设计和实际地形地貌，施工前做好施工测量和改水工作。由于三孔涵在原来旧人工河上修建，为确保旧河通水，采用1.2m钢筋混凝土管涵在K0+445处绕箱涵全长
外侧开挖一条临时该水沟，引水沟采用管涵施工工艺，不影响箱涵施工。在管涵上游采用钢管支撑粘土砂包围堰，将上游河水引入引水涵，下游用粘土砂包封堵，防止流水进入基坑。采用挖掘机开挖基础，预留10cm人工清基以保持基坑原状土不受扰动；当基坑有水时，及时用水泵抽水，保持基槽干燥。待基础开挖完成后，及时组织验槽，检测地基承载力，根据验槽结论，确定下道工序。若基底承载力达到≥220,则在此基础上进行C15垫层浇筑；若需要清基换填，则在箱涵基础范围内采用级配碎石换填并碾压密实，使其达到设计碾压后压实度≥94%和基底承载力达到≥220的要求，然后再浇筑C15垫层；钢筋制作采用集中加工，现场安装；涵洞基础和墙身混凝土采用拌和站集中拌和，混凝土输送车运输至现场进行浇筑，并随时抽样、留样。
本工程箱涵底板采用双层双向钢筋，施工时应采取措施保证上下两层钢筋网的位置正确，不得采用搭接接头，须采用机械连接或焊接，接头应设在受力较小处，底筋、面筋均在距支座1/3跨度处，接头位置应按规范规定错开50%，底板设拐角支撑筋。
浇筑混凝土时,除施工缝外,每层混凝土必须在上一层混凝土初凝前浇筑完,钢筋混凝土施工必须严格遵照国家现行规程规范操作。
箱涵底板、侧壁均应连续浇筑混凝土，墙体不宜留设垂直施工缝，若需留设垂直施工缝时，将施工缝留设在与沉降缝重合处。
本箱涵在道路中轴线位置设一道沉降缝，缝宽20，缝隙间用橡胶止水带止水。
四、施工工艺
施工准备→测量定位→围堰、改水改沟→基槽开挖→人工清底→软基处理→级配碎石垫层→C15垫层浇筑→钢筋绑扎、支模→箱涵混凝土浇筑→养生→回填土→清理、竣工。
五、主要工序施工方法
（一）、施工准备
开工前做好施工资料的准备工作，组织技术人员认真熟悉施工图纸，做好技术交底，制定施工方案，准备落实人员、材料和机具；预测施工中可能会出现的情况，制定相应的应急方案。
（二）测量定位
施工前，组织测量放样，复测中线、高程，准确放出基础位置，并在施工中及时复核。按照设计图纸测量涵洞的位置、方向、长度、孔径以及出入口的高程，若乡村道路、排灌
系统的连接等与实际地形地貌有出入时，及时与设计单位和监理单位联系，必要时进行变更设计。
（三）、基槽开挖
开挖时严格控制平面位置、断面尺寸和标高，严禁扰动基底。土质基坑开挖放坡1：0.67，采用挖掘机开挖，人工配合，预留10厚人工清基。弃土及时外运至预先选择的弃土场；保证基础开挖符合设计图纸要求及规范有关规定。
当基坑开挖至设计高程时，对基底进行地基检测，如实际基底与设计不符，及时与设计单位、勘察单位和监理取得联系，采取适当措施进行处理，当达到设计和规范要求后方可进行垫层浇筑。
（四）、基底处理
当基坑有水时，及时用水泵抽水，保持基槽干燥。待基础开挖完成后，及时组织验槽，检测地基承载力，根据验槽结论，确定下道工序。若基底承载力达到≥220,则在此基础上进行C15垫层浇筑；若需要清基换填，则在箱涵基础范围内采用炮渣石换填并碾压密实，使其达到设计碾压后压实度≥94%和基底承载力达到≥220的要求，再在此基础上进行C15垫层浇筑。
（五）钢筋、模板制安
钢筋加工制作集中在工作间完成，依据设计图纸放样下料，严格按照设计图纸的钢筋数量、尺寸和形状弯制，技术要求严格执行规范。
钢筋安装完毕经监理工程师检验合格后及时进行模板安装，以备进行混凝土作业。模板安装严格按照规范的要求施工，墙身采用标准化的钢模板，腋角采用木模加钢管组合加固架设。立模时按照设计图纸尺寸安装模板，采用方木支撑加固。
（六）砼浇筑
此次箱涵主体结构采用C30混凝土，抗渗等级为S4，混凝土保护层厚度均为4，预计需C30防渗砼1129.8m3。混凝土采用商砼，由拌合站集中拌合，混凝土运输车运至施工现场，砼泵车将混凝土泵入模内，按照混凝土施工作业规范要求分层浇筑，插入式振动棒振捣。浇筑基础顶面时，应控制好流水面高程和大面平整度，其他按照《公路桥涵施工技术规范》要求进行处理。
（六）、附属工程
附属工程按照设计图纸的尺寸、高程放样后尽快组织施工，严格执行有关施工规范的要求，确保工程质量和河流的畅通。
（七）、回填
1、箱涵施工完毕达到设计强度后，回填及路基施工工作必须尽快进行，沿箱涵四周用级配碎石分层均匀回填至箱涵顶板面标高，压实度不小于96%。
2、箱涵顶板面用级配碎石回填，防止超填，压实度按路基要求。
（八）、雨季施工
涵洞周围结合实际地形地貌，完善雨季防排水设施。现场布置，材料、机具的堆放位置要合理，科学。对废旧的水渠要及时修复利用，按照“疏、导、截”的原则确保“三沟”畅通。
若不能及时恢复原排水沟，则需沿基础外侧设置集水坑，汇集基坑内渗水，然后及时将积水排出，避免因积水浸泡换填基础，造成其不均匀下沉，形成空隙，不利于结构稳定和承载能力。
六、质量保证措施和质量检验标准
（一）、质量保证措施
1、开展全面质量管理
抓好质量教育，加强全员质量意识，牢固树立“百年大计，质量第一”的观念。从材料的采购供应、质检验收到各个工序的施工生产过程，竣工验交等执行全过程管理，用良好的工作质量来保证工序质量，把全面质量管理的思想、方法确实应用到本标段施工的全过程。
2、健全质量检查机构、加强质量监督检查
在项目经理部设置安全质量部，有专职质检工程师对整个工程进行全方位施工检测。同时队级设质检员，工班有专人兼职质检工作。施工时坚持自检、互检、交接检制度，使工程质量在施工全过程都处于受控状态之中。
3、严格质量标准
工程严格按标准化作业，做到工序有标准，有检查，凡是检查都要有结论(按奖罚条例执行)。各项工程的主要工序，严格按照作业标准进行操作，把新技术、新工艺、新方法，运用到各项施工生产中去，切实保证标准化作业质量。
4 、严格控制质量程序
严格执行监理工程师签证制度，上一道工序没有通过，下一道工序不得进行。
5、严格奖惩制度
明确质量责任，实行工资、奖金与工程质量挂钩，奖罚分明。
6 、严把材料关
外购材料必须三证（出厂证、合格证、检验证）齐全，进场后需按规定抽检，合格后方可使用。材料必须选择质量好，信誉高的厂家订购。
（二）、质量检验标准
1、涵台地基承载力必须满足设计要求。
2、沉降缝、台背填土应按施工规范和图纸要求施工。
3、外观鉴定
（1）、涵身直顺，涵底铺砌密实平整。
（2）、进出口与上下游沟槽连接顺适，流水畅通，无滞留物。
八、安全保证措施
1、安全管理制度
⑴、所有与施工有关人员在施工现场必须持有上岗证、带安全帽，否则予以10～50元不等的罚款。
⑵、施工队每天进行施工安全检查并做好详细记录，提出保持或改进措施，并落实实行。
⑶、坚持以自查为主，互查为辅，边查边改的原则；主要查思想、查制度、查纪律、查领导、查隐患、查事故处理。结合季节特点，重点查防触电、防高空坠落、防机械车辆事故、防火、防雷击等措施的落实。
2、涵洞施工安全保证措施
⑴、台身钢模安装时，派专职安全员统一指挥，对立起钢模调整好及时加固，对台身钢筋和模板设置缆风绳。
⑵、混凝土浇注时，施工人员明确分工，统一指挥，连续施工，以防事故的发生。
九、环境保证
环境保护是关系到人类生存和发展、保持生态平衡的大事，在施工中既要搞好工程建设，又要减少因施工对环境的破坏，是施工企业的基本职责及必须注意的问题。
十、环境保护措施：
1、实行环保目标责任制
把环保指标以责任书的形式层层分解到职能科室和个人，列入岗位责任制或承包合同，建立一支懂行善管的环保自我监控体系。
项目经理是环保工作的第一责任人。环保政绩将作为考核项目经理的一项重要内容。
2、加强检查和监控工作
加强检查，加强对施工现场粉尘，废气和污水污染的监测和监控工作。要与文明施工现场管理一起检查、考核、奖罚。
3、采取措施防止大气污染
(1)施工现场垃圾渣土要及时清理出现场，清理施工垃圾时，应采用容器吊运，严禁凌空随意抛撒。
(2)施工现场道路应指定专人定期洒水清扫，形成制度，防止道路扬尘。
(3)袋装水泥、白灰、粉煤灰等易飞扬的细颗散体材料，应库内存放，室外临时露天存放时，必须下垫上盖，严密遮盖防止扬尘。在卸运时应采取措施，以减少扬尘。
(4)汽车出入现场时，应人工拍土，清扫车轮，并洒水，基本上做到不洒土、不扬尘，减少对周围环境污染。
(5)禁止在施工现场焚烧油毡、橡胶、塑料、树叶等以及其他会产生有毒害烟尘和恶臭气体的物质。
4、采取措施防止水源污染
(1)禁止将有毒有害废弃物作土方回填。
(2)施工现场废水须经沉淀池沉淀后再排入污水管道。未经处理，不得直接排入污水管道；食堂污水排放时，宜设置简易有效的隔油池，定期掏油和污物，防止污染。建筑物垃圾集中堆放，及时处理，装运时尽量避免扬尘。
5、采取措施防止固体垃圾污染
l）施工班组须做好操作落水清，随作随清，物尽其用。
2）大宗材料砂石分类，集成堆放成方，底脚边用边清，砌体料归类成垛，堆放整齐，碎砖或砌块料随用随清，无底脚散料。
3）竹木杂料，分类堆放，规则成方，不散不乱不作它用
