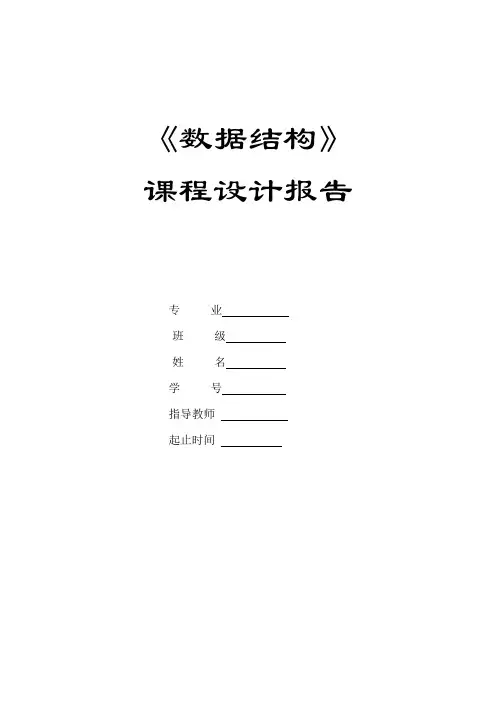

《数据结构》课程设计报告
专业计算机科学与技术
班级(1)
姓名
学号
指导教师
起止时间2011.10~2011.12
课程设计：排序综合
一、任务描述
（1）至少采用三种方法实现上述问题求解（提示，可采用的方法有插入排序、希尔排序、冒泡排序、快速排序、选择排序、堆排序、归并排序）。并把排序后的结果保存在不同的文件中。
（2）统计每一种排序方法的性能（以上机运行程序所花费的时间为准进行对比），找出其中两种较快的方法。
二、问题分析
1、功能分析
分析设计课题的要求，要求编程实现以下功能：
（1）显示随机数：调用Dip()函数输出数组a[]。数组a[]中保存有随机产生的随机数。
（2）直接选择排序：通过n-I次关键字间的比较，从n-i+1个记录中选出关键字最小的记录，并和第i个记录交换之。
（3）冒泡排序：如果有n个数，则要进行n-1趟比较。在第1趟比较中要进行n-1次两两比较，在第j趟比较中要进行n-j次两两比较。
（4）希尔排序：先将整个待排记录序列分割成为若干子序列分别进行直接插入排序，待整个序列中的记录“基本有序”时，再对全体记录进行一次直接插入排序。
（5）直接插入排序：将一个记录插入到已排序好的有序表中，从而得到一个新的、记录数增1的有序表。设整个排序有n个数，则进行n-1趟插入，即：先将序列中的第1个记录看成是一个有序的子序列，然后从第2个记录起逐个进行插入，直至整个序列变成按关键字非递减有序列为止。
（6）显示各排序算法排序后的的数据和时间效率，并比较找出其中2种较快的方法。
2、数据对象分析
排序方式：直接选择排序、冒泡排序、希尔排序、直接插入排序
显示排序后的的数据和时间效率。
三、数据结构设计
1.主要全程变量及数据结构
数据结构：
typedef struct
{
KeyType key;
InfoType otherinfo;
}RedType;
typedef struct
{
RedType r[MAXSIZE+1];
int length;
}SqList;
2.算法的入口参数及说明
#include
#define MAXSIZE 20
#define LT(a,b) ((a)<(b)) //宏定义
