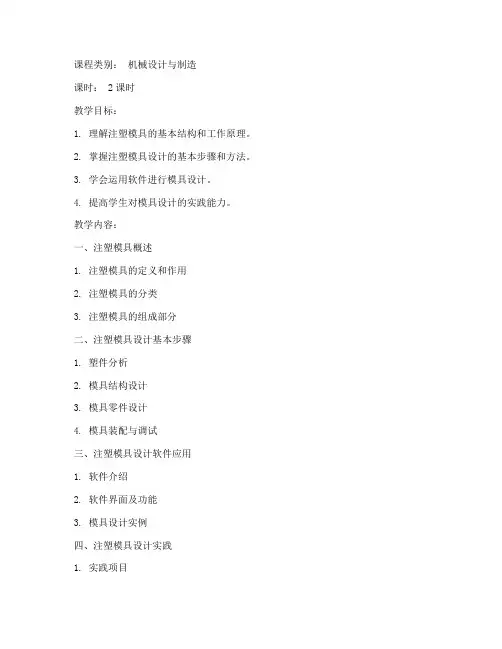

教案
2007 ~ 2008 学年第一学期
学院、系室机电工程学院机械工程系
课程名称塑料模具设计
专业、年级、班级2004级机械设计制造及其自动化主讲教师
编号：
编号：
中北大学材料科学与工程学院 课程设计 题目杯托注塑模设计作者 学院 专业材料科学与工程学院学号 指导教师 二〇一五年一月二十六日
中北大学 课程设计任务书 2014~2015 学年第一学期 学院：材料科学与工程学院 专业：高分子材料与工程 学生姓名：学号： 课程设计题目： 起迄日期：2015年1 月19日～2015年1月31日课程设计地点：中北大学材料科学与工程学院 指导教师：李迎春谢江波王文生付一政 系主任： 下达任务书日期: 2015年1月19日
课程设计任务书 1．设计目的： 通过塑料成型模具课程设计，强化学生课堂上学习到的塑料注射模具的知识，加深学生对注射模具动作原理的理解，培养学生独立设计注射模具的能力，使学生熟练掌握Auto CAD等绘图软件的应用，为学生以后的毕业设计和从事相关工作打下良好的基础。 2．设计内容和要求（包括原始数据、技术参数、条件、设计要求等）：自行设计一个符合要求的塑料制件以及成型该制件的注射模具。 （1）对塑料制件的要求： ①塑件形状应有利于成型时充模、排气、补缩，同时能使塑料制品达到高效、均匀冷却，具有一定的力学性能及使用价值； ②设计塑料制件时应明确指出塑件的尺寸精度、粗糙度、斜度、圆角、螺纹、侧孔、嵌件等； ③成型该塑件的注射模具必须满足下列条件之一： Ⅰ：成型模具应具有侧向抽芯机构； Ⅱ：成型模具应具有自动脱螺纹机构； Ⅲ：成型模具应具有点浇口凝料的自动脱出、顺序脱模、二级脱模等较为复杂的机构。 （2）对成型模具的要求： 所设计的模具能够高效地生产出外观和性能均符合使用要求的制品，模具结构合理，动作灵活，能够满足在使用时连续生产、高效率、自动化、操作简便的要求。 3．设计工作任务及工作量的要求〔包括课程设计计算说明书(论文)、图纸、实物样品等〕： 本次课程设计的工作内容包括以下几个部分： ①塑料制件图纸一张，要求标注尺寸公差、粗糙度、技术要求以及所用原材料； ②注射模具装配图（零号图纸）一张； ③注射模具零件图至少四张，包括型腔零件图、型芯零件图、模板的零件图、杆件的零件图； ④注射模具结构计算说明书一本。 注：以上各项内容均要求打印。
橡胶与塑料模具设计教案 橡胶模具设计 第一节绪论 随着我国橡胶制品工业的发展，橡胶制品的种类日益增多，产量日益扩大，促使着橡胶模具设计与制造由传统的经验设计到理论计算设计。尤其是橡胶生产设备的不断提高与生产工艺的不断改进，橡胶模具越来越多，模具的制造水平与模具复杂程度也越来越高越精致。高效率、自动化、精密、长寿命已经成为橡胶模具发展的趋势。 一、橡胶模具的分类 橡胶模具根据模具结构和制品生产工艺的不同分为：压制成型模具、压铸成型模具、注射成型模具、挤出成型模具四大常用模具，以及一些生产特种橡胶制品的特种橡胶模具，如充气模具、浸胶模具等。 1．压制成型模具 又称为普通压模。它是将混炼过的、经加工成一定形状和称量过的半成品胶料直接放入模具中，而后送入平板硫化机中加压、加热。胶料在加压、加热作用下硫化成型。 特点：模具结构简单，通用性强、使用面广、操作方便，故在橡胶模压制品中占有较大比例。 2．压铸成型模具 又称传递式模具或挤胶法模具。它是将混炼过的、形状简单的、限量一定的胶料或胶块半成品放入压铸模料腔中，通过压铸塞的压力挤压胶料，并使胶料通过浇注系统进入模具型腔中硫化定型。 特点：比普通压模复杂，适用于制作普通模压不能压制或勉强压制的薄壁、细长易弯曲的制品，以及形状复杂、难以加料的橡胶制品。采用这种模具生产的制品致密性好、质量优越。 3．注射成型模具 它是将预加热成塑性状态的胶料经注射模的浇注系统注入模具中定型硫化。 特点：结构复杂、适用于大型、厚壁、薄壁、形状复杂的制品。生产效率高、质量稳定、能实现自动化生产。 4．挤出成型模具 通过机头的成型模具制成各种截面形状的橡胶型材半成品，达到初步造型的目的，而后经过冷却定型输送到硫化罐内进行硫化或用作压模法所需要的预成型半成品胶料。 特点：生产效率高、质量稳定、能实现自动化生产。 二、成型设备 模压法模具使用平板硫化机。（蒸汽硫化机：一般饱和蒸汽的最高压力可达0.6～0.8Mpa，硫化温度在158～168范围内。电阻丝加热平板、油压平板硫化机） 压铸法模具使用压铸机。
一、填空题（每空1分，共计35分) 1、根据塑料受热后的性能特点，可将塑料分为热塑性塑料和热固性塑料两类。 2、塑料成型最重要的工艺是温度、压力和时间。 3、按注塑部分和锁模部分的位置和方向不同，注射机可分为立式、卧式和直角式三种类型 4、由于一副模具可以有一个或多个分型面，一般把动模和定模部分之间的分型面称为主分 型面，在模具装配图上用“ PL ”表示，并用“”标出，箭头的指向为动模移动的方向。 5、注射模的零件比较多，根据模具上各部件的主要功能，一般把注射模分为成型零部件、浇注系统、导向机构、脱模机构、温度调节装置、结构零部件及其它机构等几个基本组成部分。 6、注射模的普通浇注系统一般由主流道、分流道、浇口和冷料穴等四部分组成。 7、常用的一次脱模机构有推杆脱模、推管脱模、推块脱模、推件板脱模和多元件联合脱模等形式。 8、常用的复位机构有复位杆复位和弹簧复位两种形式，而常用的先复位机构有弹簧先复位机构和连杆式先复位机构。 9、注射模具常用的导向机构有导柱和导套导向和锥面对合导向。 10、根据流到获取热量方式不同，一般将热流道注射模分为绝热流道注射模和加热流道注射模 11、压缩模具又称压制模，简称压缩模或压模。 12、根据具体的成型方法，吹塑成型工艺可分为挤出吹塑成型、注射吹塑成型、 拉伸吹塑、多层吹塑成型和片材吹塑成型等5 种形式。 二、判断题（正确的打√，错误的打×.每题2分，共计10分） ( √)1．一副塑料模可能有一个或两个分型面，分型面可能是垂直、倾斜或平行于合模方向。 ( ×)2．多数塑料的弹性模量和强度较高，受力时不容易发生变形和破坏。 ( √)3．成型零件的磨损是因为塑件与成型零件在脱模过程中的相对摩擦及熔体冲模过程中的冲刷。 ( √)4．塑料模的垫块是用来调节模具总高度以适应成型设备上模具安装空间对模具总高度的要求。 ( √)5．冷却回路应有利于减小冷却水进、出口水温的差值。
河南机电高等专科学校 课程设计说明书 题目：端盖塑料模具设计 系部材料工程系 专业模具制造与设计专业 班级模具081班 学生姓名韩雪飞 学号081304129 指导教师于智宏 2011年 3 月15 日 目录 绪论…………………………………………………………………………………… 1
一、模塑工艺工艺规程的编制 (2) 1.塑件工艺性分析 (2) 1.1塑件的原材料分析 (2) 1.2.1塑件的结构和尺寸精度及表面质量分析 (3) 1.3计算塑件的体积和质量 (3) 1.4塑件注塑工艺参数的确定 (4) 1.5塑件成型设备的选取 (4) 二、注塑模具结构设计 (5) 2.1分型面选择 (5) 2.2.1确定型腔数目和排列方式 (6) 2.2.1.1按注射机的额定锁模力确定型腔数量 (6) 2.2.1.2按注射机的注塑量确定型腔数量 (6) 2.2.2型腔的排列方式 (7) 2.3浇注系统的设计 (8) 2.4.推出机构的设计 (9) 2.5凹模的设计 (10) 三、端盖注塑模具的有关计算 (11) 四、模具加热和冷却系统的设
计 (12) 五、模具闭合高度确定 (13) 六、注塑机有关参数的校核 (13) 七、注塑模具的安装和调试 (13) 八、结论 (16) 九、参考文献 (17)
绪论 大学三年的学习即将结束，毕业设计是其中最后一个实践环节，是对以前所学的知识及所掌握的技能的综合运用和检验。随着我国经济的迅速发展，采用模具的生产技术得到愈来愈广泛的应用。 随着工业的发展，工业产品的品种和数量不断增加。换型不断加快。使模具的需要补断增加。而对模具的质量要求越来越高。模具技术在国民经济中的作用越来越显得更为重要。 模具是制造业的重要工艺基础，在我国，模具制造属于专用设备制造业。中国虽然很早就开始制造模具和使用模具，但长期未形成产业。直到20世纪80年代后期，中国模具工业才驶入发展的快车道。近年，不仅国有模具企业有了很大发展，三资企业、乡镇（个体）模具企业的发展也相当迅速。虽然中国模具工业发展迅速，但与需求相比，显然供不应求，其主要缺口集中于精密、大型、复杂、长寿命模具领域。由于在模具精度、寿命、制造周期及生产能力等方面，中国与国际平均水平和发达国家仍有较大差距，因此，每年需要大量进口模具。中国模具产业除了要继续提高生产能力，今后更要着重于行业内部结构的调整和技术发展水平的提高。结构调整方面，主要是企业结构向专业化调整，产品结构向着中高档模具发展，向进出口结构的改进，中高档汽车覆盖件模具成形分析及结构改进、多功能复合模具和复合加工及激光技术在模具设计制造上的应用、高速切削、超精加工及抛光技术、信息化方向发展。近年，模具行业结构调整和体制改革步伐加大，主要表现在，大型、精密、复杂、长寿命、中高档模具及模具标准件发展速度高于一般模具产品；塑料模和压铸模比例增大；专业模具厂数量及其生产能力增加；“三资”及私营企业发展迅速；股份制改造步伐加快等。从地区分布来看，以珠江三角洲和长江三角洲为中心的东南沿海地区发展快于中西部地区，南方的发展快于北方。目前发展最快、模具生产最为集中的省份是广东和浙江，江苏、上海、安徽和山东等地近几年也有较大发展。 在完成大学三年的课程学习和课程、生产实习，我熟练地掌握了机械制图、机械设计、机械原理等专业基础课和专业课方面的知识，对机械制造、加工的工艺有了一个系统、全面的理解，达到了学习的目的。对于模具设计这个实践性非常强的设计课题，我们进行了大量的实习。经过在新飞电器有限公司、洛阳中国一拖的生产实习，我对于模具特别是塑料模具的设计步骤有了一个全新的认识，丰富了各种模具的结构和动作过程方面的知识，而对于模具的制造工艺更是实现了零的突破。在指导老师的协助下和在工厂师傅的讲解下，同时在现场查阅了很多相关资料并亲手拆装了一些典型的模具实体，明确了模具的一般工作原理、制造、加工工艺。并在图书馆借阅了许多相关手册和书籍，设计中，将充分利用和查阅各种资料，并与同学进行充分讨论，尽最大努力搞好本次毕业设计。在设计的过程中，将有一定的困难，但有指导老师的悉心指导和自己的努力，相信会完满的完成毕业设计任务。由于学生水平有限，而且缺乏经验，设计中不妥之处在所难免，肯请各位老师指正
塑料成型工艺与模具设计课程设计
塑料成型工艺与模具设计 课程设计说明书 设计题目: 外壳注塑成型模具设计 姓名: 施春猛 班级: 11级模具（1）班 学号: 2011061486 设计时间： 指导教师: 尹甜甜 目录
设计任务书……………………………………………………………………………………..…… 1. 工艺分析……………………………………………………………………………………........ 1.1 塑件材料分析…………………………………………………………………………… 1.2 注射工艺规程编制…………………………………………………………………… 1.2.1 工艺过程…………………………………………………………………………… 1.2.2 确定型腔数目…………………………………………………………………… 1.2.3 塑件体积计算…………………………………………………………………… 1.2.4 型腔型芯尺寸确定…………………………………………………………… 1.2.5 初选设备及工艺参数确定…………………………………………….…2．塑件在型腔中的位置确定…………………………………………………………. 2.1分型面设计……………………………………………………………………………… 2.2 型腔排布…………………………………………………………………………………. 3．浇注系统设计……………………………………………………………………………… 3.1 主流道设计……………………………………………………………………………... 3.1.1 浇口套的结构设计……………………………………………………….. 3.1.2 浇口套的尺寸确定…………………………………………………..……. 3.2 分流道设计……………………………………………………………………………… 3.3 浇口设计…………………………………………………………………………………… 3.4 流动距离比校核……………………………………………………………….………4．模架选用………………………………………………………………………………………… 4.1 模具整体结构分析…………………………………………………………………… 4.2 模架确定……………………………………………………………………………..………
NO1. 第七章塑料成形概述 §7.1 塑料及塑料模的基本概念 塑料的概念：以合成树脂为主要成分，加入适量的添加剂制成的高分子有机化合物。 如图1所示，这些产品是什么材料制做的？你是否拥有这种材料的产品？举出2-3个例子。（设问引入新课） 图1 塑料制品 一、塑料的分类和工艺特性 1、分类（理解两个概念） （1）热固性塑料：将塑料升温熔融为粘稠液体后施加高压，可以充满的型腔而后使其冷却固化定型成为制品，如果在将其加热不再溶解。在成型过程中，该塑料是发生化学变化，其变化过程基本上是不可逆的．常见的塑料有酚醛塑料、氨基塑料、环氧树脂、脲醛塑料和不饱和聚脂。 （2）热塑性塑料：将该类塑料升温熔融为粘稠液体后施加高压，便可以充
满一定形状的型腔而后使其冷却固化定型成为制品．如果在将其加热又可进行另一次塑料成型，如此可反复地进行多次．在成型过程中，该塑料主要是发生物理变化，仅有少量化学变化，其变化过程基本上是可逆的常见的塑料有聚乙烯、聚酰胺、聚丙烯、聚苯乙烯、ABS（丙烯腈/丁二烯/苯乙烯的共聚物）。 注意：热塑性塑料与热固性塑料有关成型方面的区别 2、塑料成形工艺特性 概念：塑料在成形过程中表现出来的特有性质。 （1）流动性 遇到成型形状复杂、壁薄或尺寸较大的制品时，产品设计者应考虑在满足制品使用性能的前提下，优先选择流动性好的塑料来成型。 1）流动性对成形的影响 A、流动性好：易充满型腔，压力小； B、流动性差：不易充满型腔，压力大； 2）影响流动性的因素： 3）比较塑料的流动性 （2）收缩性 由于收缩率与塑件结构有关,所以设计模具时，需根据模塑收缩率来计算型腔的尺寸。 1）收缩率的定义。 2）影响的因素。 （3）结晶性 （4）硬化特性 （5）吸湿性与热敏性
塑料模具毕业论文设计 The manuscript was revised on the evening of 2021
毕业论文设计 题目名称： 姓名： 班级： 学号： 系部： 指导教师： 武汉工业职业技术学院 二00一二年 5 月 12 日 绪论 塑料，成为当前人类使用的一大类材料。目前我国的塑料工业正在飞速发展，塑料制品的应用已经深入国民经济的各个部门。 塑料工程通常是塑料制造与改性，塑料制品与模具设计是塑料工程中的重要部分，是塑料工业中不可少的环节。 模具是工业生产的重要工艺装备，它被用来成型具有一定形状和尺寸的各种制品。在各种材料加工工业中广泛的使用着各种模具，如压铸模，浇铸模，非金属制品成型的玻璃模，陶瓷模，塑料模等。 采用模具生产制件具有色、生产效率高，质量好，切削少，节约能源和原料，成本低等优点，模具成型已经成为当代工业生产的重要手段，成为多种成型工艺中最具潜力的发展方向。模具机械，电子等行业的基础工业，它对国民经济的社会发展起着越来越大的作用。
一个国家面具生产能力的强弱，水平的高低，直接影响许多部门新产品的开发和老产品的更新换代，影响着产品质量和经济效益的提高。我国为了优先发展模具工业，定制了一系列优惠政策，并把它放在国民经济发展十分重要的战略地位。对塑料模具的全面要求就是能够高效的生产出外观性能符合使用要求的制品。 塑料成型模具是成型塑料制品的工具。塑料模具的应能生产并满足给定的形状，尺寸，外观和内在性能要求的制品。要求模具能被高效的应用，且操作简便，并达到自动化水平要求模具又合理的结构，制造容易且成本低廉。同时，也要求有足够的使用寿命。 近年来塑料模的产量和水平发展十分迅速，高效率，自动化，大型，精密，长寿命模具总产量中所占比例越来越大，在各种塑料模具中看来，注射模在生产中所占比例是最大的，起着十分重要的作用，再世界塑料成型模具产量中的板书以上为注射模。 在这次设计中充分运用所学的专业知识，将所学知识运用到实践中来，本次设计的塑件也是通过使用注射模来成型的。本套设计主要放在塑件结构和模具设计这一环节，如注射机的选用和校核，分型面的选择，模具结构的设计，分流道的设计，浇注系统的设计等等。在设计过程中，首先用Proe进行三维造型，然后用CAD进行模具设计。 在设计过程中，由于经验不足，难免会出现错误，敬请原谅，并给出指正。 制件三视图： 三视图 制件三维图： 立体图
塑料模具设计基础习题与答案(doc 11页)
第三章塑料模具设计基础——习题答案 一、填空题 1．塑料模按模塑方法分类，可分为__压缩模_、_压注模_、_注射模_、__挤出机头_；按模具在成型设备上的安装方式分为_移动式模具_、_固定式模具_、_半固定式模具_；按型腔数目分为_单型腔模具_、_多型腔模具_。 2．分型面的形状有__平面__、__斜面__、__阶梯面_、__曲面__。 3．为了便于塑件的脱模，在一般情况下，使塑件在开模时留在_动模_或________上。 4．分型面选择时为便于侧分型和抽芯，若塑件有侧孔或侧凹时，宜将侧型芯设置在_垂直开模方向_上，陈液压抽芯机构外，一般应将抽芯或分型距较大的放在__开模方向_上。 5．为了保证塑件质量，分型面选择时，对有同轴度要求的塑件，将有同轴度要求的部分设在_同一模板内_。 6．为了便于排气，一般选择分型面与熔体流动的__末端__相重合。 7．对于小型的塑件常采用嵌入式多型腔组合凹模，各单个凹模常采用_机械加工_、__研磨__、__抛光__或_热处理_等方法制成，然后整体嵌入模板中。 8．影响塑件尺寸公差的因素有_成型零件的制造误差_、_成型零件的磨损_、_成型收缩率的偏差和波动_、_模具的安装配合误差_、_水平飞边厚度的波动_。 9．影响塑件收缩的因素可归纳为_塑料的品种_、_塑件的结构_、_模具结构_、_成型方法及工艺条件_。 10．塑料模成型零件的制造公差约为塑件总公差的__Δ/3__。成型零件的最大磨损量，对于中小型塑件取__Δ/6__；对于大型塑件则取__Δ/6以下__。
模具上用以取出塑件和浇注系统凝料的可分离的接触表面,通常为分型面。 成型零件的工作尺寸：成型零件的工作尺寸指的是成型零件上用以直接成型塑件 部分的尺寸，主要包括型芯和型腔的径向尺寸、型芯和型 腔的深度尺寸、中心距尺寸。 加热后效： 四、问答题 1．分型面选择的一般原则有哪些? 参考答案： 选择模具分型面时，通常应考虑以下几个基本原则： ①便于塑件的脱模 ②考虑塑件的外观 ③保证塑件尺寸精度的要求 ④有利于防止溢料和考虑飞边在塑件上的部位 ⑤有利于排气 ⑥考虑脱模斜度对塑件尺寸的影响 ⑦尽量使成型零件便于加工（3.2.2） 2．塑料模的凹模结构形式有哪些? 参考答案： 凹模的结构形式有： ①整体式凹模 ②整体嵌入式凹模 ③局部镶嵌式凹模 ④拼块式组合凹模 3．对螺纹型芯的结构设计及固定方法有些什么要求? 参考答案： 螺纹型芯按其用途分为直接成型塑件上的螺孔和固定螺母嵌件两种。两种螺
3.4使用UG进行塑料模具设计 一、建立塑料制件模型 1.双击UG图标，打开UG软件。 2.新建文件，选择模型模块，更改文件名称为sujian，并选择相应目录文件夹，点击确定按钮。 3.点击草图命令，弹出创建草图命令栏，默认选定的平面，单击确定按钮，进入草绘环境。 4.单击圆命令，以坐标系中心为原点，绘制直径为35的圆。 5.绘制草图后，选择完成草图命令。
6.在工具栏中点击拉伸命令，之后弹出拉伸命令工具栏，选择草绘的圆，设置拉伸高度为18，拔模角度为5，点击确定。 7.移动坐标系位置。点击WCS命令，在弹出命令栏中将ZC改为1.5，其余默认，点击确定。此时坐标系原点向上移动1.5mm。 8．选则平移后的XC-YC作为草绘平面，绘制直径为32的圆，点击完成草图。 9.点击拉伸按钮，原则上步草绘曲线作为拉伸曲线，在限制中将结束改为直至选定对象，选择实体上表面作为终止面，将布尔运算改为求差，拔模角度为5。
倒角大小为1.5，单击确定。完成零件体建立。 1.点击开始—所有应用模块—注塑模向导，进入模具设计。此时弹出注塑模工具条。
2.点击项目初始化项目，进行初始设计，将材料改为ABS，其余默认，点击确定。 Z轴改为向下，点击鼠标中键确定。
4.建立模具工作坐标。点击模具CSYS，弹出对话框，选择选定面的中心命令，选择口的圆环表面，单击确定，此时模具坐标就移到分模面了。 5.点击工件按钮，将开始设为15，结束设为25，单击确定。 6.点击分型工具按钮，弹出分型管理器，对工件进行分型，建立模具型芯和型腔。
7.选择编辑分型线按钮，创建分型线。弹出分型线对话框，选择自动搜索分型线，点击确定。弹出对话框，点击选择体，选择零件，点击确定。完成分型线的建立。 8.建立分型面。点击创建/编辑分型面按钮，弹出创建分型面对话框，点击创建分型面，在
1塑料PE分析 1.1基本特性 PE塑料名称：聚乙烯塑料是塑料工业中产量最1大品种。按聚合时采用的压力不同可分高压、中压和低压三种。低压聚乙烯的分子链上支链较少，相对分 子质量、结晶度和密度较高，所以低压聚乙烯比较硬，耐磨、耐蚀、耐热及绝缘 性较好。高压聚乙烯分子带有许多支链，因而相对分子质量较低，且具有较好的 有软性、耐冲击性及透明性 1.2成型特性 聚乙烯成型时，在流动方向与垂直方向的收缩差异较大。注射方向的收缩大 于垂直方向的收缩率，易产生变形，聚乙烯收缩率的绝对值较大成型收缩率也 较大，易产生缩孔，冷却速度慢，必须充分冷却，且冷却速度要均匀;质软易脱 模，塑件有浅的侧凹时可强行脱模 1.3PE的注射工艺参数 查文献[2]表6-5得： 塑化形式：螺杆式 螺杆转数/（r/min）：20～40 喷嘴形式：直通式 喷嘴温度/℃：220～230 料筒温度/℃：①前段：230～250 ②中段：240～260 ③后端：220～240 模具温度/℃：80～100
注射压力/MPa：80～120 保压力/MPa：40～50 注射时间/s：0～5 保压时间/s：20～80 冷却时间/s：20～50 成型周期/s：50～14 2塑料模的总体设计 2.1塑件的形状尺寸 塑件名称：盒盖 材料：PE 产量：中等批量生产 根据实物在PROE环境内进行三维造型。 图2.1 塑件 塑件的工作条件对精度要求一般，因为塑件图中未注公差，所以根据PE能可选择其塑件的精度等级为7级精度。
2.2型腔数目的决定及排布 已知的体积V 塑或质量W 塑 ，又因为此产品属大批量生产的小型塑件，但制件尺寸、精度、表面粗糙度一般，综合考虑生产率和生产成本及产品质量等各种因素，以及注射机的型号选择，初步确定采用一模二腔对称性排布。分流道直径可选1.5~9.5mm 。本设计取值4mm 。由塑件的外形尺寸和机械加工的因素，确定采用潜浇口，排布图如下图示： 图2.2型腔数目及排 2.3注射机的选择 由于采取的是一模二腔的方案，故其注射总体积及质量就是塑件的体积及质量的二倍： 假设：g G 8=废，由注射机最大注射量公式得： 废件公利G G G K +≥ （2.1） 其中： 公G —注射机的公称质量注射量； K —注射机最大注射量的利用系数，取0.3； 件G —塑件的总质量； 废G —浇注系统废料的质量。 因此： g G G 933.587467.23.0≥+?≥公公 由《塑料模具技术手册》查得注射机的型号为XS-ZY-125国产注塑机，其主要技术参数如下： 结构型式：卧式
塑料模设计实例 塑料注射模具设计与制造实例是通过设计图1.1所示的防护罩的注射模，全面介绍了从塑料成形工艺分析到确定模具的主要结构，最后绘制出模具的塑料注射模具设计全过程。 设计任务： 产品名称：防护罩 产品材料：ABS（抗冲） 产品数量：较大批量生产 塑料尺寸：如图1.1所示 塑料质量：15克 塑料颜色：红色 塑料要求：塑料外侧表面光滑，下端外沿不允许有浇口痕迹。塑料允许最大脱模斜度0.5° 图1.1 塑件图 一．注射模塑工艺设计 1．材料性能分析 （1）塑料材料特性 ABS塑料（丙乙烯—丁二烯—苯乙烯共聚物）是在聚苯乙烯分子中导入了 丙烯腈、丁二烯等异种单体后成为的改性共聚物，也可称为改性聚苯乙烯，具有 比聚苯乙烯更好的使用和工艺性能。ABS是一种常用的具有良好的综合力学性 能的工程材料。ABS塑料为无定型料，一般不透明。ABS无毒、无味，成型塑 料的表面有较好的光泽。ABS具有良好的机械强度，特别是抗冲击强度高。ABS 还具有一定的耐磨性、耐寒性、耐水性、耐油性、化学稳定性和电性能。ABS 的缺点是耐热性不高，并且耐气候性较差，在紫外线作用下易变硬发脆。 （2）塑料材料成形性能
使用ABS 注射成形塑料制品时，由于其熔体黏度较高，所需的注射成形压力较高，因此塑料对型芯的包紧力较大，故塑料应采用较大的脱模斜度。另外熔体黏度较高，使ABS 制品易产生熔接痕，所以模具设计时应注意减少浇注系统对料流的阻力。ABS 易吸水，成形加工前应进行干燥处理。在正常的成形条件下，ABS 制品的尺寸稳定性较好。 （3）塑料的成形工艺参数确定 查有关手册得到ABS （抗冲）塑料的成形工艺参数： 密 度 1.01~1.04克/mm3 收 缩 率 0.3%~0.8% 预热温度 80°c~85°c ，预热时间2~3h 料筒温度 后段150°c~170°c ，中段165°C~180°c ，前段180°c~200°c 喷嘴温度 170°c~180°c 模具温度 50°c~80°c 注射压力 60~100MPa 注射时间 注射时间20~90s ，保压时间0~5s ，冷却时间20~150s. 2．塑件的结构工艺性分析 （1）塑件的尺寸精度分析 该塑件上未注精度要求的均按照SJ1372中8级精度公差值选取，则其主要尺寸公差标注如下（单位均为mm ）： 外形尺寸：26.0040+φ、 1.2050＋、12.0045+、94.0025+R 内形尺寸：26.008.36+φ 孔 尺 寸：52.0010+φ 孔心距尺寸：34.015± （2）塑件表面质量分析 该塑件要求外形美观，外表面表面光滑，没有斑点及熔接痕，粗糙度可取Ra0.4μm ，下端外沿不允许有浇口痕迹，允许最大脱模斜度0.5°，而塑件内部没有较高的表面粗糙度要求。 （4）塑件的结构工艺性分析
模具设计与制造专业毕业设计考核大纲 一、毕业设计的目的： 通过毕业课程设计，使学生掌握模具设计的相关知识，培养使用3维设计软件进行塑料模具设计、冷冲压模具设计，以及其它机械机构设计的能力，并进一步培养学生在生产实践中运用所学知识为生产服务，增强学生的协作精神和能力，提高专业技术水平。 二、主要培养的能力与技能： 1、培养学生理论联系实际的动手能力，进一步加深对理论课程内容的理解； 2、培养学生学习使用3维设计软件进行塑料模具设计的基本步骤和方法，使学生掌握塑料模具设计的基本技能； 3、培养学生撰写完整的设计说明书的能力，为学习其他相关课程的设计、编写相应的报告文档奠定良好基础。 三、选题依据和范围： 模具专业毕业设计的设计内容主要包括：塑料模具设计、冷冲压模具设计、以及机械行业中的任何机械创新设计等，学生可根据自己的设计水平及喜好自己选题。 四、设计要求： 1、选择模具设计的，可设计造型任一生活中常用的塑件或冲压件，并将它的成型模具完整地设计出来。选择机械创新设计的，要求突出创新特点，设计思路新颖，结构完整，设计作品有一定实用性。 2、设计题目难度可根据学生自身实际情况自定，自我感觉对模具设计知识掌握较好的同学，可设计三板模、斜导柱侧抽芯滑块塑料模，或冷冲压模中的复合模、级进模；对模具设计知识掌握较差的同学，可设计简单二板塑料模或单工序冷冲压模。 3、塑料模的设计内容包括：塑件的三维造型设计、模仁的分模、模架的安装设计、浇注系统的设计、冷却系统的设计、推出机构的设计等；设计三板模的要求设计出完整的各分型面开模的控制装置（如定距拉板等）；需要设计侧抽芯的模具，要求设计出完整的侧抽芯机构。 4、冷冲压模具设计的内容包括：板金件的三维造型设计、冲载工艺的方案分析、冲载件的排样及条料尺寸确定、冲压模架的选择及设计、导向机构的设计、工作零部件的设计、推出系统的设计等。 5、要求设计完整：完成设计的塑料模具要有模仁、模架、浇注系统、推出机构、冷却系统、其它控制机构等；冷冲压模具要有工作零件、定位零件、卸料及压料零件、导向零件、支撑零件、连接零件等，不能有遗漏。
模具设计试题
模具设计试题 一、判断题（共15题。将判断结果填入答题卡中，正确的填“√”，错误的填“×”。每题2分，满分30分。） 1、在相同齿数的情况下，直齿圆柱齿轮模数m越大，分度园直径越大。 2、塑料制品在充模流动方向上和垂直流动方向上的收缩率是一样的。 3、曲肘式注塑机和直压式注塑机相比较，前者提供的锁模力较大，后者防止动模板变形的能力较大。 4、成型薄型较宽的透明制品，常采用扇形浇口，可以减小制品的内应力。 5、潜伏式浇口应该设计成尖圆锥形。 6、热流道系统主要由热流道板、热嘴、温控器组成。 7、排气钢是一种新型的模具钢种，利用它可以改善模具困气的情况。 8、浇口应该设置在塑料制品比较薄的地方，这是为了便于补偿制品冷却收缩。 9、组合式型腔侧壁挠度与侧壁厚度的平次方成反比。 10、气体辅助注塑成型（GAIM）通常使用的气体是氮气。 11、有限元法是目前模具CAE中的基本方法。 12、使用液压抽芯机构，抽芯距离大，动作时间灵活。
13、电火花加工中，相同条件下，使用石墨电极的电极损耗大于紫铜电极。 14、车削细长轴时,为了减小径向切削力,避免工件产生弯曲变形应减小车刀主偏角。 15、蚀纹（皮纹）加工是一种电化学加工方法。 二、单项选择题（共20题。选择正确的答案，并将答案填入答题卡。每题2分，满分40分。） 1、关于零件标注，以下说法不恰当的是??。 A、尺寸不能多 B、尺寸可以封闭 C、尺寸不能少 D、表达清楚的情况下，视图数量尽量少 2、某模具流道凝料重20克，制品重15克，型腔数为8，优先选用以下哪种注塑量的注塑机??？ A、50克 B、100克 C、200克 D、500克 3、一般地，比表面积最小的流道断面形状是??。 A、梯形 B、半园形 C、矩形 D、圆形 4、热塑性塑料熔体??。 A、是非牛顿流体 B、是牛顿流体 C、流动过程中表观粘度不变 D、流动过程中温度不变 5、对于气体辅助注塑成型（GAIM），不正确的是??。 A、制品残余应力降低 B、模具成本降低 C、制品综合性能提高 D、消除或减少缩痕 6、目前主流模流分析软件可以完成的分析是??。 A、压力降分析 B、温度降分析 C、困气分析 D、以上皆是
塑料模具设计 (Design of Plastic Mould) (学时30） 一、说明 本课程面向2004级机械设计制造及其自动化专业，共30学时（1.5学分），属于专业选修课，开课时间是四年级上学期。 二、课程的性质、地位和任务 《塑料及成型模具》课程作为机械工程及其自动化专业的一门专业选修课，它必须在学生具有较好的制图技能和机械制造基础知识和材料学等基础知识后才进行讲授。本课程具有知识面广、内容丰富、实践性及灵活性强的特点。课程的基本任务就是通过课堂的教学配合适当的实践性环节，使学生了解常见塑料的特性及成型工艺要求、塑料成型制件的设计要点、各种塑料成型模具的结构和特点，掌握模具的结构及其设计的程序和要点，在学完本门课后结合适当的实践环节，达到可以设计中等难度的塑料制件和注射模的能力。 三、教学基本要求和方法 1．总体要求：本课程的主要内容都是从生产实践中总结和积累起来的，特别是一些设计原则和经验数据，因此在教学过程中除了重视其中的工艺原理、力学原理之外，特别应注意理论联系实际和实物教学。通过课堂讲授为主，配合一些实物、模型等，使学生在学完本课程之后了解各种常用塑料在成型过程中对模具的工艺要求及模具设计的基本步骤。配合课堂授课需要，在一些重点章节授课后，适当布置一些设计性的作业，目的在于提高学生的设计创新能力。 2．部分要求：通过教学和适当的作业练习，使学生掌握注射成型模具的特点和设计计算方法。①在塑件设计方面能够配合使用单位或美工设计人员，根据塑料的成型特点，在保证注射模的整体结构简单合理及零部件加工工艺性好等的基础上进行塑料制件的工艺设计。②注射模设计方面，重点讲述七大系统的功能、结构及有关计算。 四、授课教材及主要参考书目 授课教材： 黄虹主编．塑料成型加工与模具．化学工业出版社,2003 参考书： 1、塑料模设计手册编写组编．模具设计手册之二．机械工业出版社,2002 2、齐晓杰主编．塑料成型工艺与模具设计．机械工业出版社，2005 3、徐佩弦编著．塑料制品与模具设计．中国轻工业出版社，2006 4、成都科技大学编．塑料成型模具．中国轻工业出版社，1982 五、学分和学时分配
课程设计指导书 一、题目： 塑料肥皂盒材料：PVC 二、明确设计任务，收集有关资料： 1、了解设计的任务、内容、要求和步骤，制定设计工作进度计划 2、将UG零件图转化为CAD平面图，并标好尺寸 3、查阅、收集有关的设计参考资料 4、了解所设计零件的用途、结构、性能，在整个产品中装配关系、技术要求、生产批量 5、塑胶厂车间的设备资料 6、模具制造技能和设备条件及可采用的模具标准情况 三、工艺性分析 分析塑胶件的工艺性包括技术和经济两方面，在技术方面，根据产品图纸，只要分析塑胶件的形状特点、尺寸大小、尺寸标注方法、精度要求、表面质量和材料性能等因素，是否符合模塑工艺要求；在经济方面，主要根据塑胶件的生产批量分析产品成本，阐明采用注射生产可取得的经济效益。 1、塑胶件的形状和尺寸： 塑胶件的形状和尺寸不同，对模塑工艺要求也不同。 2、塑胶件的尺寸精度和外观要求： 塑胶件的尺寸精度和外观要求与模塑工艺方法、模具结构型式及制造精度等有关。
3、生产批量 生产批量的大小，直接影响模具的结构型式，一般大批量生产时，可选用一模多腔来提高生产率；小批量生产时，可采用单型腔模具等进行生产来降低模具的制造费用。 4、其它方面 在对塑胶件进行工艺分析时，除了考虑上诉因素外，还应分析塑胶件的厚度、塑料成型性能及模塑生产常见的制品缺陷问题对模塑工艺的影响。 四、确定成型方案及模具型式： 根据对塑胶零件的形状、尺寸、精度及表面质量要求的分析结果，确定所需的，模塑成型方案，制品的后加工、分型面的选择、型腔的数目和排列、成型零件的结构、浇注系统等。 五、工艺计算和设计 1、注射量计算：涉及到选择注射机的规格型号，一般应先进行计算。对于形状复杂不规则的制品，可以利用UG的“分析质量属性”来计算质量。或者采用估算估计塑料的用量，及保证足够的塑料用量为原则。 2、浇注系统设计计算：这是设计注射模的第一步，只有完成注系统的设计后才能估算型腔压力、注射时间、校核锁模力，从而进一步校核所选择的注射机是否符合要求。浇注系统设计计算包括浇道布置、主流道和分流道断面尺寸计算、浇注系统压力降计算和型腔压力校核。 3、成型零件工作尺寸计算：主要有凹模和型芯径向尺寸高度尺寸，其最大值直接关系到模具尺寸大小，而工作尺寸的精度则直接影响到制品精度。为计算方便，凡孔类尺寸均及其最小尺寸作为公称尺寸，凡轴类尺寸均及最大尺寸作为公称尺寸；进行工作尺寸计算时应考虑塑料的收缩率和模具寿命等因素。
《塑料模具设计》的教学方案 1

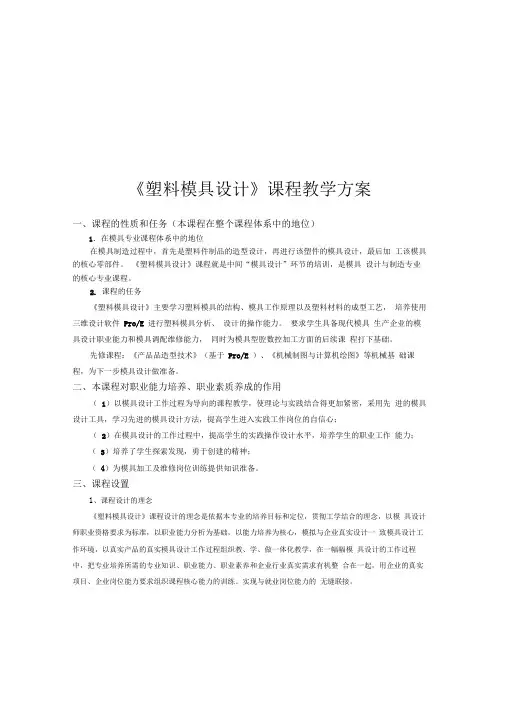

<塑料模具设计>课程教学方案 一、课程的性质和任务(本课程在整个课程体系中的地位) 1．在模具专业课程体系中的地位 在模具制造过程中,首先是塑料件制品的造型设计,再进行该塑件的模具设计,最后加 工该模具的核心零部件。<塑料模具设计>课程就是中间”模具设计”环节的培训,是模具设计与制造专业的核心专业课程。 2. 课程的任务 <塑料模具设计>主要学习塑料模具的结构、模具工作原理以及塑料材料的成型工艺,培养使用三维设计软件Pro/E进行塑料模具分析、设计的操作能力。要求学生具备现代模具生产企业的模具设计职业能力和模具调配维修能力,同时为模具型腔数控加工方面的后续课程打下基础。 先修课程:<产品品造型技术>(基于Pro/E)、<机械制图与计算机绘图>等机械基础课程,为下一步模具设计做准备。 二、本课程对职业能力培养、职业素质养成的作用 2
(1)以模具设计工作过程为导向的课程教学,使理论与实践结合得更加紧密,采用先进的模具设计工具,学习先进的模具设计方法,提高学生进入实践工作岗位的自信心; (2)在模具设计的工作过程中,提高学生的实践操作设计水平,培养学生的职业工作能力; (3)培养了学生探索发现,勇于创立的精神; (4)为模具加工及维修岗位训练提供知识准备。 三、课程设置 １、课程设计的理念 <塑料模具设计>课程设计的理念是依据本专业的培养目标和定位,贯彻工学结合的理念,以模具设计师职业资格要求为标准,以职业能力分析为基础,以能力培养为核心,模拟与企业真实设计一致模具设计工作环境,以真实产品的真实模具设计工作过程组织教、学、做一体化教学,在一幅幅模具设计的工作过程中,把专业培养所需的专业知识、职业能力、职业素养和企业行业真实需求有机整合在一起,用企业的真实项目、企业岗位能力要求组织课程核心能力的训练。实现与就业岗位能力的无缝联接。 图1课程设计理念 3
对塑料模具设计与制造的认识 塑料制品的应用日益广泛,为塑料模具提供了一个广阔的市场据有关方面预测,模具市场的总体趋势是平稳向上的,在未来的模具市场中,塑料模具的发展速度将高于其它模具,在模具行业中的比例将逐步提高。随着塑料制品的迅猛发展,塑料模具的工作条件愈加复杂和苛刻,从而带动了塑料模具材料的快速发展,主要表现为全球范围内塑料模具材料的开发速度加快、品种迅速增加。目前塑料模具材料仍以钢为主。 塑料模具，是塑料加工工业中和塑料成型机配套，赋予塑料制品以完整构型和精确尺寸的工具。由于塑料品种和加工方法繁多，塑料成型机和塑料制品的结构又繁简不一，所以，塑料模具的种类和结构也是多种多样的。中国全年塑料模具产值达534亿元人民币左右?你相信吗?由于中国经济的高速发展对塑料模具工业的要求是越来越严格，因此为塑料模具工业的发展提供了巨大的动力。据准确数据统计，中国全年塑料模具产值达534亿元人民币，这是一个已经存在的事实。随着汽车制造业和IT制造业的飞速发展，国内模具工业取得了飞速发展，据了解，我国模具行业中塑料模具的占比可达30%，预计在未来模具市场中，塑料模具占模具总量的比例仍将逐步提高，且发展速度将快于其他模具。 据悉，模具工业2000年以来以每年20%的速度飞速增长，拉动了模具档次的提高，精良的模具制造装备为模具技术水平的提升提供
了保障。分析认为，由于进口模具中，精密、大型、复杂、长寿命模具占多数，所以，从减少进口、提高国产化率角度出发，这类高档模具在市场上的份额也将逐步增大。建筑业的快速发展，使各种异型材挤出模具、PVC塑料管材接头模具成为模具市场新的经济增长点，高速公路的迅速发展，对汽车轮胎也提出了更高要求，因此子午线橡胶轮胎模具，特别是活络模的发展也将高于总平均水平;以塑代木，以塑代金属使塑料模具在汽车、摩托车工业中的需求量巨大;家用电器行业在“十二五”期间将有较大发展，特别是电冰箱、空调器和微波炉等的零配件的塑料模需求很大 同时，塑料模具行业结构调整步伐在不断加快，面向市场的专业塑料模具厂家得数量及能力也在较快增长。根据对塑料模具制造行业的生产、销售、市场情况、行业结构、产品以及进出口等情况分析，参考塑料模具相关行业发展趋势，预测未来我国塑料模具制造行业的发展方向究竟在哪里，到底我国塑料模具制造行业有多大的发展潜力，这些都是需要去验证的。 一、塑料模具的分类 按照成型方法的不同，可以划分出对应不同工艺要求的塑料加工模具类型，主要有注射成型模具、挤出成型模具、吸塑成型模具、高发泡聚苯乙烯成型模具等。 1、塑料注射（塑）模具
模具设计与制造专业毕业设计任务书毕业设计（论文）题目 异型盒盖注塑模设计 本设计选题根据（欲解决的问题及其实用价值）： 异型盒盖注塑，由于壁厚比较薄（2.5mm），是个生产非常广的塑料制件，外观质量要求相对高、工件的外形结构简单，所有尺寸均为自由公差，塑料的机加工性能差,于是要机加工生产难度高,甚至无法生产。于是选择注塑成型，能够满足零件与上盖的配合精度、结构要求，更容易实现自动化大批量生产。 根据模具设计件（异型盒盖注塑）的模具结构设计时，降低的模具的制造难度，提高模具使用寿命。 根据设计件（异型盒盖注塑）其选用的材料为ABS，ABS 是由丙烯腈、丁二烯和苯乙烯三种化学单体合成。批量（大批量）生产。采用注塑成型，以满足制件自动化批量生产。该材料的表面刚度和抗划痕特性很好，综合力学性能好，具有良好的耐化学腐蚀、抗冲击强度、良好的加工性和染色性能是应用比较广的塑料制件材料，无毒、无味、呈微黄色。优点：1、坚硬，易押出；2、易染色；3、难燃；4、耐冲击； 5、表面性佳。缺点：1、耐溶剂性差，2、低介电强度，3、低拉伸率。在现实生活中顶盖注塑这样的产品很多，模具的实用性很强。
现代日常家用厨具品的发展，生活质量的提高，以及塑料的优越性，在未来将会是塑料发展的主要方向。随着市场对塑料件的需求量不断扩张。调料盒的需要越来越多，样式随着需求也越来越多，顶盖注塑生产成批量化生产，同时它符合现代模具制造能力。符合一般的生产水平，设备要求。 通过本次设计,从中可以综合运用所学专业课程的理论和生产实践知识，进行塑料成型工艺和模具设计的实际训练，从而培养和提高自己独立思考的能力。掌握塑料成型工艺和模具的基本设计思路、技能，如:塑件的成型工艺分析、查阅设计资料和手册；熟练掌握绘图和编写技术文件的能力，熟悉模具标准及其它有关的标准和规范，并在模具设计中加以贯彻。确定最佳成型工艺方案，并进行理论计算和塑料模具结构设计，以提高综合运用有关专业知识的能力和实际动手能力。 通过这样一副模具的设计可以系统的巩固大学所学的专业基础知识，提高自己所学的知识，对专业有更清晰的思路，为以后的工作打下坚实的基础。 专业方向、基本理论及设计内容（设计要求和设计步骤要求详细到章节）： 一、专业方向： 模具设计与制造专业目前可以分为设计方向和制造方向，其中设计是应用常用模具设计软件（AutocAD、
