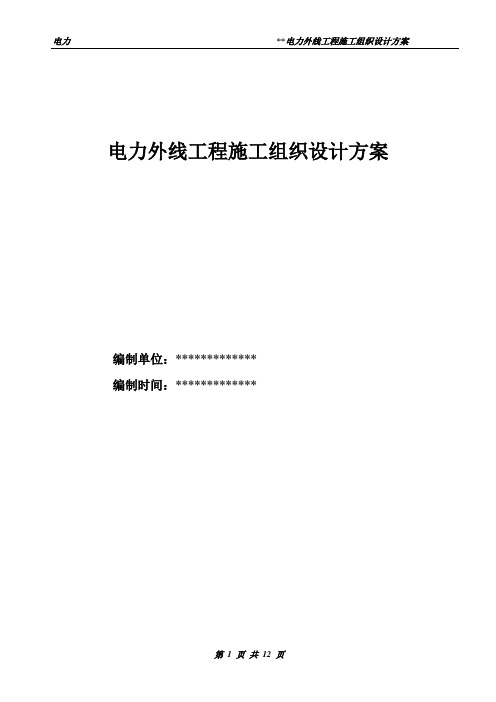

电力外线工程施工组织设计方案
编制单位：*************
编制时间：*************
目录
第一章编制说明 (1)
第二章工程概况 (2)
第三章施工准备 (4)
第四章施工技术错施 (6)
第五章质量保证措施 (8)
第六章安全保证措施 (10)
第七章成品保护 (11)
第一章编制说明
一编制目的
根据建设单位要求，结合项目施工生产实际情况，为确保优质、安全出色的完成本工程施工任务，特此编制此施工方案，用以明确、指导该项工程的施工管理。
二编制依据
1、本工程设计图纸及相关技术资料。
2、相关的技术规范及标准图集：
《电缆敷设》D101-1-7（2002）
《电气装置安装工程电气设备交接试验标准》（GB50150-91）《建设电气安装工程施工质量验收规范》（GB50303-2002）
《管道工程施工及验收规范》（GB50268-97）
三计划目标
1、质量标准：确保整个工程质量合格。
2、安全目标：杜绝重大伤亡及火灾、机械事故，伤亡频率控制在
3‰以下，创建“**市文明工地”。
3、工期目标：本工程工期为83天。
第二章工程概况
本工程地点位于**市****街道丘号40-340-21号；工作内容为**电
力外线工程；工程范围包括：挖填土、电缆管槽敷设、电缆敷设、终端头制作安装、电源箱接线等；电缆敷设线路包括
1、变电所到
2、5、6#个配电室的电源电缆。
2、变电所到扶梯总电源箱的电缆。
3、配电室到各个楼内的电源电缆。
4、扶梯电源箱到各个扶梯电源电缆。
第三章施工准备
一作业条件
1、作业条件要求
（1）电缆线路的安装工程应按施工图进行施工。
（2）及电缆线路安装有关的建筑物、构筑物的土建工程质量，应符合国家现行
的建筑工程施工及质量验收规范中的有关规定。
（3）电缆安装前，土建工作应具备下列条件：
a、电缆沟开挖前，土建应完成的工作必须完成、电缆沟槽线路无障
碍。
b、有较宽的操作场地，施工现场干净，并备有 220V 交流电源。
2、施工前准备
（1）各分项工程的技术准备已完成。
（2）敷设管、槽、电缆施工机具及施工用料已准备好，支架已搭
设完毕，
且符合安全要求。
（3）电缆线路施工方案或施工组织设计已经编制，并已审批，工程任务单
已下达。
（4）电缆敷设前电缆型号规格及长度及设计资料核对无误。（5）电缆敷设前，应对电缆进行外观检查及绝缘电阻试验，并达到合格要求。
（6）设置临时联络指挥系统。
3. 在实施阶段，应对施工现场条件作业环境需作详细描述，并进一步识别危险源。
二技术准备
1．施工图纸、技术资料、相应施工图集、规范、规程齐全；施工方案编制完毕并经审批，并进行安全、技术交底。
2．施工前应组织施工人员充分熟悉相关图纸及设计要求，并进行电缆线路牵引计算。用电缆线路的全长来定出每盘电缆的路径起始和终点的位置，然后将每盘电缆的路径分成各种类型的基本段，如水平直线牵引、水平弯曲牵引、垂直提升牵引等，比较计算结果，定出合适的牵引方向及牵引方式。
3．电缆敷设前绝缘测试或耐压试验
(1)1Kv以下电缆，用1Kv 兆欧表测线间及对地的绝缘电阻应不
低于10MΩ。
(2)施工前应对电缆进行详细检查。电缆的规格、型号、截面、电
压等级、长度等均符合设计要求，外观无扭曲、损坏等现象。
(3)多根电缆敷设在电缆槽时，应根据现场实际情况，事先将电缆
的排列用表或图的形式画出来，最大限度减少电缆的交叉和混
乱。
三材料准备
1、所有电缆槽及保护管应达到使用标准；其规格型号及电压等级应
符合设计要求。
2、电缆应具有合格证、生产许可证、"CCC"认证标识；其规格型号及
电压等级应符合设计要求。
3、电缆外观完好无损，铠装无锈蚀、无机械损伤、无明显皱折和扭曲现象。橡
套、塑料电缆外及绝缘层无老化及裂纹。
4、电缆的其他附属材料：电缆标示牌、油漆、酒精、汽油、硬脂酸、白布带、
电缆头附件等均应符合要求。
四劳动力准备
1、电缆挖沟、开槽、电缆敷设需要大量工作人员，要根据电缆的数量及电缆敷设进度提前安排人员，保证现场工作时人员满足施工要求，同时对进现场人员进行安全教育培训。
2、在进入现场实施阶段应该附上具体施工作业人员清单。
五机具准备
1、根据确定的施工方案及施工进度计划，确定施工机具需用量。
2、组织施工机具设备的落实，保证按期进场。
3、主要施工机具设备的配备详见下表
