电磁脉冲阀的工作原理和组成结构
电磁脉冲阀的工作原理：
电磁阀里有密闭的腔，在不同位置开有通孔，每个孔的通向不同。电磁脉冲阀的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来挡住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置运动。这样通过控制电磁铁的电流通断就控制了机械运动。
电磁脉冲阀的构成元件和简介：
1、导向管采用不锈钢管制成，其尺寸精度要求高，与移动铁芯的配合非常重要，是影响阀门工作的关键部件。
2、壳体（阀体、阀盖）保证阀门流通、密封及强度的关键部件。材质一般都是铝合金，但分为浇注和压铸两种工艺方法。压铸壳体强度优于浇铸，浇铸易产生气孔、砂眼、裂纹等缺陷，产生的沿程阻力小，对阀门的流通性能好。
3、卡簧用于固定电磁脉冲阀的驱动单元电磁线圈。材质现在有的公司采用的是不锈钢，有些公司采用的是碳钢，不锈钢的防腐性能远远高于碳钢。
4、阀瓣（密封垫片）阀瓣是保证阀门密封的关键部件，如果采用碳钢板硫化橡胶的方法，橡胶硫化的密封垫耐腐蚀和耐温性能不好，并且长期使用抗冲击不好，易破损或脱落，若采用高强度高分子材料，其强度高，抗冲击性能好，并且表面光洁，产生的沿程阻力小，对阀门的流通性能好。
5、接线盒组件与线圈组件共同组成电磁脉冲阀的驱动单元，根据JB/T5916（袋式除尘器用电磁脉冲阀）要求防护等级IP64，实际达到IP65户外型防护等级。
6、螺钉、铆钉及垫片用于固定联结电磁脉冲阀的各个零部件。材质现在有的公司采用的是不锈钢，有些公司采用的是碳钢，不锈钢的防腐性能远远高于碳钢。

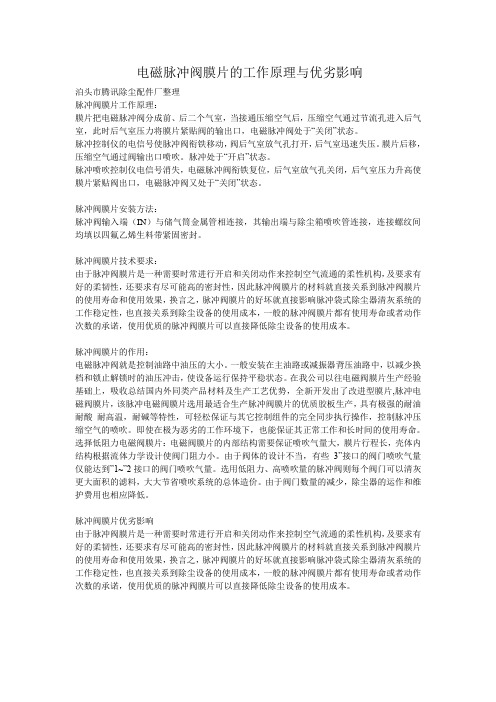

7、膜片，电磁脉冲阀的执行部件，是脉冲阀最关键的部件。常温时一般用NRB橡胶夹布和氟橡胶夹布等，高温时PTFE膜片。
8、弹簧一般采用不锈钢弹簧丝绕制，是电磁脉冲阀的关键之一，其设计参数和使用寿命都非常重要，并且好的不锈钢弹簧一定要进行热定型处理，以消除绕制产生的残余应力。
9、线圈组件，电磁脉冲阀的驱动源，当绕线通电时产生磁场力使阀门驱动，是电磁脉冲阀的关键部件之一。漆包线的质量和圈数对阀门的开关性能非常重要。塑封材料现在一般分为热塑性和热固性两种，其中热固性的环氧树脂材料的绝缘性能、憎水性能、抗冲击性能远远优于其他材料。
