箱梁预应力张拉施工方案
一、工程概述
1、工程简介
XX区仙岩街道莘一路东段一期建设工程桥梁起点桩号为K0+061.768，终点桩号为K0+142.232，全长约80.5米。本桥为25+27+25m部分预应力砼组合箱型梁桥，梁高为1.4m。桥轴线与河道成85o斜交角。
二、编制依据
1、仙岩街道莘一路东段一期建设工程施工图设计文件。
2、《城市桥梁工程施工与质量验收规范》CJJ 2-2008。
3、《公路桥涵施工技术规范》JTJ 041-2000。
4、《公路钢筋混凝土及预应力混凝土桥涵设计规范》
三、施工方案及施工工艺
㈠施工方案
预应力钢绞线按下料单下料、编束、编号存放；检查预应力孔道，先用高压水冲洗孔道，再用通孔器进行清孔，确保孔道畅通，人工穿束；千斤顶、高压油泵和油表配套标定。砼强度达到设计值后，方可进行张拉，采用两端对称同步张拉工艺，张拉实行应力和钢绞线伸长量双控。张拉完后及时进行压浆。
㈡施工准备
1、预应力的张拉设备经配套标定，确定得出张拉力与压力表的关系曲线。
2、结构构件混凝土的强度试压报告，结构构件混凝土立方体强度满足设计要求。
3、检查砼质量，如果该处砼有空鼓现象，应在张拉前修补。
4、经计算得出预应力施工张拉力。预应力施工张拉值通过千斤顶、油压表配套标定的油压值－张拉力关系曲线换算成的相应张拉油压表数值。
5、构件端头清理及钢绞线清理。
6、动力电源及照明电源的布置：驱动油泵电源为380V，配电盘至少15A，要求电源拉至张拉平台位置。
7、张拉班组布置及安全技术交底。
8、工具锚、顶压器等配套设备及配套工具准备完毕。
㈢张拉顺序
预应力的张拉顺序，应考虑结构的受力特点、施工方便、操作安全等因素。具体按N１→N3→N2→N４进行张拉。
㈣张拉程序
0→10%σcon→20%σcon→100%σcon（持荷2min锚固）。
㈤张拉施工工艺
纵向预应力束施工工艺流程见图1。
1、清理垫板及钢绞线表面的杂物；
2、安装锚板，夹片；
3、千斤顶就位，千斤顶上的工具锚孔位与构件端部工作锚的孔位排列要一致；
4、工具锚夹片打紧，将夹片均匀打紧并外露一致；
5、油泵供油给千斤顶张拉油缸，并随时检查伸长值与计算值的偏差。
6、张拉到规定油压后，持荷复验伸长值，合格后实施锚固；
7、千斤顶活塞回程；
8、拆除千斤顶；
9、切除多余的钢绞线；
㈥施工要点
1、采用人工的方法将钢束穿入孔道，钢绞线要及时张拉、压浆，不得长时间暴露，防止锈蚀，雨季时外露部分采用胶带缠裹，张拉前拆掉。
2、在钢束的一端或两端安装工作锚锚杯及夹片，并轻轻地敲紧夹片。这时应注意钢绞线的排列顺序尽量相互平行，不要交叉；同时锚杯要有定位措施，以保证与孔道的同轴度。
3、在千斤顶的后部安装工具锚，为卸锚方便，锚孔中的夹片的圆锥面应均匀涂抹润滑物质，如石蜡。为保证高位孔道的钢绞线张拉方便及安全，要加工定型支撑支架承托千斤顶。
4、张拉前，千斤顶和油表应配套检验。
5、张拉采用两端对称同时进行，锚下控制应力为σ=0.75fpk=1395MPa。先对钢绞线施加初始应力，使锚具及夹片将钢绞线锚紧，且保证束内每根钢绞线均匀受力。
6、张拉时先由施加初始应力，消除钢绞线的不均匀伸长及松弛
度，量取伸长量，再由初应力至二倍初应力，量取初应力伸长量，最后由二倍初应力张拉至设计应力值，量取伸长量。油表应逐步加压，循序渐进进行，不得使油门过大或过小，使油压升高过快，以免钢绞线受力过快，局部伸长。
7、张拉采用双控法，以油表读数为依据，以钢束伸长值作校对，实际伸长量与设计伸长量之差控制在±6%之内。
8、若断丝、滑丝超过规定，应退锚重新张拉。
9、持荷时间时勤观察油表，若压力下降，应补足至规定压力，再进行预压。
10、预应力张拉完成后，即可卸下工具锚、千斤顶，然后切除锚后伸长的钢束，及时压浆、封锚。
11、钢绞线理论伸长量要认真计算并换人进行仔细复核，确认无误后再用于现场指导施工，理论伸长量ΔL按下式计算。
ΔL=PpL/ApEp
Pp—预应力束的平均张拉力；
L—预应力束的长度；
Ap—预应力束截面面积（mm2）；
Ep—预应力束弹性模量。
其中平均应力Pp=P[1-e-（kx+μθ）]/(kx+μθ)
P—油表显示预应力束张拉端的拉力；
K=0.0015，μ=0.25；根据《公路钢筋混凝土及预应力混凝土桥涵设计规范》推荐取值。
k——孔道每米局部偏差对摩擦的影响系数（1/m）；
μ——预应力筋与孔道壁之间的磨擦系数；
x—张拉端至计算截面的孔道长度；
θ—从张拉端至计算孔道部分切线的夹角之和。
张拉过程中及时量取实际伸长量ΔL′并与理论伸长量ΔL对比，实际伸长量与设计伸长量之差控制在±6%之内。
13当实际伸量与理论延伸值相差超过规范要求时，应按以下步骤检查：
a.检验张拉设备；
b.测定预应力钢绞线的弹性模量；
c.放张后再行张拉；
d.预应力筋加润滑剂，以减少摩阻损失，管道内可涂刷水溶性油剂，但在灌浆前须清除干净。
根据钢绞线外检结果，钢绞线检测指标符合《预应力砼用钢绞线》GB/T5224-2003的技术要求。
㈦张拉伸长量计算
一、张拉力计算（校核图纸）
1、钢绞线参数：
?j15.24钢绞线截面积：A=140mm2，标准强度：Rby=1860Mpa，弹性模量Ey=1.95×105Mpa
2、张拉力计算
每束钢绞线张拉力P=0.75 Rby×A×n=0.75×1860×140×4=781.2Kn
二、设计图纸中钢绞线中有直线和曲线分布，且有故P≠PP
1、边跨箱梁非连续端查表可知系数K=0.0015、u=0.25根据图纸计算角度θ=0.087276（为弧度）竖弯和平弯。计算钢束长度时考虑千斤顶工作长度0.35m及夹具长0.07m，根据公式：伸长量ΔL=PpL/ApEp，终点力Pp（KN）=P[1-e-（kx+μθ）]/(kx+μθ)，计算时，靠近张拉端第一段的终点力即为第二段的起点力，分段计算得出以下结果。
N1：理论计算值
夹角α=5o，故换算弧度θ=2ΠR*α/360/R=0.08727
分段钢束长L(m)由设计图电子版线型标注得出。
Pp（ab）=P[1-e-（kx+μθ）]/(kx+μθ)=781.2*（1-0.9901607）/0.009888=777.35KN
Pp（bc）=Pp(ab)[1-e-（kx+μθ）]/(kx+μθ)=777.35*（1-0.9733087）/0.027054=766.93KN
Pp（cd）=Pp(bc)[1-e-（kx+μθ）]/(kx+μθ)=766.93*（1-0.9959492）/0.004059=765.37KN
ab段ΔL（m）=PpL/ApEp=777.35*6.592/560/195000*106=46.93mm bc段ΔL（m）=PpL/ApEp=766.83*3.491/560/195000*106=24.52mm cd段ΔL（m）=PpL/ApEp=765.28*2.706/560/195000*106=18.97mm 依此计算N2.N3.N4钢束伸长量如下表：
非连续端钢束伸长量
2、边跨箱梁连续端
查表可知系数K=0.0015、u=0.25根据图纸计算角度θ=0.087276（为弧度）竖弯和平弯。计算钢束长度时考虑千斤顶工作长度0.35m及夹具长0.07m，根据公式：伸长量ΔL=PpL/ApEp，终点力Pp（KN）=P[1-e-（kx+μθ）]/(kx+μθ)，计算时，靠近张拉端第一段的终点力即为第二段的起点力，分段计算得出以下结果：
连续端及整段钢束伸长量
3、中跨箱梁钢绞线经查表：k=0.0015 μ=0.25 弹性模量Ep=1.95×105 MPa，公称面积S=140 mm2，查表可知系数K=0.0015、u=0.25根据图纸计算角度θ=0.087276（为弧度）竖弯和平弯
N1：理论计算值
夹角α=5o，故换算弧度θ=2ΠR*α/360/R=0.08727
分段钢束长L(m)由设计图电子版线型标注得出。
根据公式Pp=P[1-e-（kx+μθ）]/(kx+μθ)
ΔL=PpL/ApEp 计算得出以下结果：
分段钢束长L(m)由设计图电子版线型标注得出。
Pp（ab）=P[1-e-（kx+μθ）]/(kx+μθ)=781.2*（1-0.9876109）/0.012467=776.35KN
Pp（bc）=Pp(ab)[1-e-（kx+μθ）]/(kx+μθ)=777.35*（1-0.9733073）/0.0270554=765.94KN
Pp（cd）=Pp(bc)[1-e-（kx+μθ）]/(kx+μθ)=766.93*（1-0.9971615）/0.0028425=764.86KN
ab段ΔL（m）=PpL/ApEp=776.35*8.311/560/195000=59.09mm
bc段ΔL（m）=PpL/ApEp=765.94*3.491/560/195000=24.49mm
cd段ΔL（m）=PpL/ApEp=764.86*1.895/560/195000=13.27mm
依此计算N2.N3.N4钢束伸长量如下表：
单端伸长量通过计算与设计图纸对比一览表：单位：mm
符合规范要求
(八)千斤顶张拉力与对应油表读数的计算。
5.1、钢绞线张拉控制应力的计算
根据设计图提供的数据，张拉控制应力σcon=0.75*R y b =1395MPa，截面积Ap=139mm2，低松驰预应力筋不考虑超张拉，则按公式计算得各预应力张拉端的张拉力P值：4φs15.2锚下张拉力P=781.2KN。
5.2、油表检测结果
本工程使用的油压千斤顶的型号为YC100(60MPa），是预应力穿心式通用万能型千斤顶，与M15型锚具配套使用，其公称张拉力1000KN，张拉行程200mm。千斤顶共2套，编号分别为01#千斤顶配套使用的油压表编号为141198226，2#千斤顶配套使用的油压表编号为
140384378。油表的检测结果如下表：
1#千斤顶油表检测结果
负荷(KN)
实测油表读数(MPa)
回归方程计算的油表读数(MPa)
油表偏差(%)
0 --- --- --- 326.6 10 10.09 0.9 614.6 20 19.74 -1.3 912.6 30 29.72 -0.9 1223.6
40
40.14
0.35
回归方程：Y=(X-25.507 )/29.85 X:力值(KN) Y=油表读数(MPa) R 2=0.9998
2#千斤顶油表检测结果
负荷
(KN)
实测油表读数(MPa)
回归方程计算的油表读数(MPa)
油表偏差(%)
0 --- --- --- 331.2 10 9.94 -0.6 632 20 20.04 0.2 928.1 30 29.98 -0.06 1224.1
40
39.92
-0.2
回归方程：Y=(X-35.194 )/29.782 X:力值(KN) Y=油表读数(MPa) R 2=0.9998
5.3、油表读数的计算
按不同的钢束区分使用不同的油压千斤顶分别计算10%σcon 、20%σcon 、100%σcon 的油表读数，用回归方程计算，计算结果如下
表：
1#千斤顶张拉时各阶段的油表读数单位：MPa
2#千斤顶张拉时各阶段的油表读数单位：MPa
四、劳动力配置
具体施工班组见下表：
五、机械设备配置
箱梁机械设备配备见下表：
六、孔道压浆
（1）、孔道的准备：
1、预应力筋张拉完毕后，应及时压浆（应尽量在48小时内完成）。
2、灌浆前应检查灌浆孔是否畅通，不允许发生堵孔现象
3、根据试验数据准备压浆材料。
（2）、水泥浆的强度满足设计、试验及规范要求，通常情况下:
1、灰浆水灰比宜采用0.40-0.45；
2、水泥浆泌水率在预先试验合格，其最大泌水率不超过3%，拌合后3小时泌水率控制在2%，24小时后泌水应全部被浆吸收；
3、试验合格，水泥浆稠度宜控制在14S-18S之间。
（3）、灌浆:
1、压浆采用活塞式压浆泵，用压力表控制压浆压力在0.3～0.4Mpa。
2、当孔道灌浆时气温低于5℃时，为了保证灌浆质量，采用热水拌制水泥浆。
3、水泥浆自调制到灌入孔道的延续时间一般不宜超过30-45min。水泥浆在使用前和灌浆过程中应经常进行搅拌，以保持稠度一致。
4、压浆应从排气孔压出与规定稠度相同水泥浆为止，为保证管道中充满灰浆，关闭出浆口时，应保持不小于0.5 Mpa的一个稳定期，稳压期不宜少于2min。如无水泥浆反溢现象，则拆卸压浆联接管。
5、压满浆的管道应进行保护，使在一天内不受震动。在压浆后两天内，应检查注入端及出气孔的水泥浆密实情况，必要时及时进行处理。
（4）、封锚:
1、封锚前，应先将已凿毛的混凝土面和锚具周围冲洗干净。
2、锚固完毕，经监理验收后即可用砂轮机切割端头多余的预应力筋，锚固后的外露长度不宜小于30mm。
3、注意封锚砼的养护。
4、进行顶板的注浆，然后将顶板开口进行恢复处理。
七、预应力张拉安全规定
（一）、张拉时的安全要求：
1、张拉施工中，要求施工人员严格按各项安全操作规程施工，保证张拉全过程安全施工。
2、张拉区应有明显标志，非工作人员禁止入内。
3、钢铰线开盘，应放在简易钢筋笼内，防止回弹伤人，操作时
应站好位置，保证安全。
4、张拉中的预应力筋持有很大的能量，在任何情况下禁止作业人员不得正对预应力筋，同时在千斤顶的后面应设立挡板作为防护装置。
5、操作千斤顶的人员，应站在千斤顶侧面进行操作，严格遵守操作工艺。
6、高压油泵连接必须牢固可靠，油泵操作人员要戴防护眼镜，防止油管破裂或油表连接处喷油伤眼。油泵开动过程中不得擅自离开工作岗位，正式张拉前要做满负荷试验，一切正常后方可使用。
7、张拉时应认真做到孔道、锚环与千斤顶三对中，以便张拉工作顺利进行，并不致增加孔道摩损。
8、千斤顶张拉缸进油时，回程缸必须处于回油状态。千斤顶回程缸进油时，张拉缸必须处于回油状态。千斤顶油压不得超过最大油压。
9、张拉过程中，若发现咔咔响声，或预应力断丝，飞片等现象，要停下来检查原因。
10、张拉后灌浆前，不得用重物去敲击锚头，不得随意碰撞锚头及钢铰线，以防止飞锚伤人。
11、千斤顶上吊钩丝扣要拧紧，严防滑扣脱钩掉落伤人，挂顶电缆要随时注意检查，防止破皮漏电伤人，不用时要关电闸。
后张法预应力箱梁施工方案 一、工程慨况 二、场地布置 箱梁预制场地设在贝草夼大桥西北角路基北侧，征地范围及场地平 面图见附图． 1、制梁台座 台座采用 30cm厚 C30砼制作。制梁区内台座周围原地面整平压实后，开挖基槽，铺筑20cm厚 C20砼基础，再制作台座。台座制作时，跨中向下设,2cm 的预拱度，采用二次抛物线。 2、砼、材料运输道路 梁场内和梁场周围设置车辆进出的施工运输道路，道路硬化采用20cm 砼。 3、钢筋加工场地 钢筋加工场地设于预制场两端，用于钢筋加工、存放等，加工好的钢 筋分类挂牌存放，并搭设钢筋棚防护。 4、排水设施 制梁场区内地面按 2％排水坡设置，并于四周和存梁两台座中间设置排、截水沟，确保降水及施工用水顺利排出场外。三、主要技术措施 1、模板准备
外模采用大块定型钢模拼装，内模采用分节组合的形式。板缝中均嵌 入固定式弹性嵌缝条，保证不漏浆和梁体美观。 （1）外模 外模面板采用 6mm厚冷轧普通钢板，分段长度为 6.2m，即 30m箱梁外模长为（ 4×6.2+0.9m），其中端头部分 0.9m 为横隔梁模板。面板加劲助及支架均采用 100×63×4.5 工字钢。工厂制作完毕之后运至工地，用砂轮 磨平焊缝，各块模板之间用螺栓联结。外模试拼装完毕后，应进行各截 面的尺寸和拼缝的检查合格后才能进行下步施工。外模与底座之间嵌有 U 型橡胶条，以防底部漏浆。底部拉杆每隔 1.0m 一根，另外，为了保证模板就位后支撑稳固，满足受力要求，模板支架每隔 5m设两根可调丝杆作为就位后的支撑。 立模时用龙门吊逐块吊到待用处，上紧拉杆及可调螺杆。拆除外模时， 拆除上下拉杆和接缝螺栓，松掉可调螺杆，逐步拆除。 （2）内模 根据箱梁内部尺寸及操作难度，内模每单件的尺寸以 1.2m 为宜。内模支架每隔 60cm一道，每个支架用 4 块焊接成三角形的独立支架和三根可调丝杆组成一个稳定的组合支架。 立内模先在拼装场地按 3.6~6m 拼装成节，待底板、腹板钢筋及成孔波 纹管绑扎安装完毕后，再将内模分节吊入箱梁内组拼，应定位准确、牢固。 为保证箱梁内模的位置，内模与钢筋间设置砼垫块，下部每侧间隔 2m左右用预制同标号混凝土垫块顶紧内模，底板也用预制同标号混凝土垫块作为 支撑。为了防止内模上浮，每隔 1.2m 在外模上设一道横梁，以此横梁为支
东康快速路改扩建工程康巴什段 箱 梁 正 弯 矩 张 拉 施 工 方 案 编制： 复核： 批准： 内蒙古兴泰建设有限责任公司 二零一二年八月十日
箱梁正弯矩张拉施工方案 一、工程概况 1、工程概况： 我项目部施工的鄂尔多斯东康快速路改扩建工程康巴什段，共有3?和35 4?两座箱型梁桥，共计箱梁58片，现预制完成的部分箱梁35 已达到可张拉的强度，同时已具备张拉条件。 2、材料及机具 （1）、预应力箱梁砼采用50#砼。 （2）、钢绞线采用GB/Y5224—2003标准，高强度低松弛，公称直径为jΦ15.20mm，标准强度=b R1860MPa，截面积=p A140mm2， y 弹性模量= E 1.95?105MPa,现采用天津市宇恒预应力钢绞线制造. n （3）锚具：预制箱梁正弯矩钢绞线锚具采用开封中原预应力工艺设备厂生产的XYM15-4、XYM15-5、BM15-3、BM15-4锚具及配套的锚垫板、夹板、螺旋筋等。 （4）千斤顶及油压表：使用YCQ150Q--200千斤顶两台，活塞面积2.5?2 -2m 10，张拉力为1000KN，行程20cm。选用2B4--500型电动油泵与Y--150压力表（1.5级、量程60MPa）和千斤顶配套使用。 （5）压浆机：选用活塞式压泵浆泵JW190型，工作压力1.5MPa。 3、设计要点及施工注意事项： （1）预制箱梁砼强度达到85%时，龄期7天后，进行张拉正弯矩区预应力筋，并压注水泥浆。
（2）钢绞线张拉锚下控制应力为a 13950.75h y k MP R ==σ，张拉采用 双控，以钢束伸长量进行校核。 （3）预应力管道成型为塑料波纹管(JG225)。 根据桥涵施工技术规范附录G-8得管道摩擦系数15.0=μ，管道偏差系数K=0.0015. （4）钢绞线的弯折处采用圆曲线过渡，管道必须圆顺。 （5）从箱梁预制到浇筑完横向湿接缝的时间不应超过三个月。 （6）张拉过程中必须严格执行游标压力读书和钢绞线实际伸长值同时测量，且测量都达到要求的双控办法，必须保证钢绞线的实际伸长值与理论伸长值的偏差比控制在±6%以内。 （7）压浆前，用清水对孔道进行清洗并风干（并用无油的压缩空气风干）。 （8）压浆用的水泥、膨胀剂、水等原材料的质量必须符合相关规定和标准要求，压浆时必须严格按配合比和水灰比准确计量后配置水泥浆，水泥浆必须充分搅拌均匀后过细筛，防止水泥块压入孔道。 二、张拉计算说明 1、两端对称张拉顺序N1、N 2、N 3、N4，钢绞线每束截面面积为140mm 2。 中跨箱梁N1 Pa 139518600.75k M =?=σ KN A P P 58.591000/314013950.1n 0.1k 0.1=???=??=σ
兴联东路跨京广铁路立交桥预制 预应力箱梁施工方案 1工程概况 1.1施工设计图号：湖南中大勘测设计研究院《兴联路立交桥（京广下K1555+156.54）》施工图设计图号：施桥06～施桥40。 1.2 制（存）梁场地布置 本桥三种跨径的箱梁共156片：其中27m跨预应力箱梁36片；30m跨预应力箱梁96片；43m跨预应力箱梁24片。单片箱梁体积大，最重43m跨边梁重约155t。预应力箱梁的预制和安装是该工程施工的重点和难点。箱梁在现场制梁场预制，拟备用4套钢模。根据现场实际情况和业主提供的施工场地，从该桥13#台尾起向东（K1+315～K1+565）长250m、宽46m（为三标段形成的道路路基面）作为预制箱梁场地，面积为11500m2。场地内制梁场用厚30cmC20素砼进行硬化处理，存梁场和场内通道采用泥结碎石地面。场地两侧布设400mm×400mm排水沟，以免路基不均匀沉降。具体布置详见附后的《制梁场平面布置图》。预制场内设箱梁预制台座15个：其中跨径为30m（27m）的设台座10个；跨径为43m（30m）的设台座5个。底座用厚25cmC30素砼浇筑，并在台座两端设B×L=3m×6m的双层钢筋网片。为保证桥梁的平整，制梁台座面按跨径分别设向下的预拱度：27m 跨箱梁跨中设1.4cm；30m跨箱梁跨中设1.6cm；43m跨箱梁跨中设2.4cm。预拱度可采用圆曲线型或抛物线型。 台座面用厚5cmC50水磨石。底模横向每隔1.5m在胎模面下5cm预埋Φ20mmPVC套管，以便安装制梁钢模下部的对拉螺杆。因梁面上不设吊环，采用
钢丝绳按兜托法吊移梁，故应在底模座上距梁端各≤0.9m处设宽30～40cm横向槽口，上盖10mm厚钢板，供吊移梁时承托下横梁穿过。为防止存梁区地基下沉而破坏梁体，存梁区在距梁端≤0.9m处用M10浆砌片石砌筑（或用木枕）搁置横梁，浆砌片石墙厚100cm、高60cm，上设承托吊移梁的宽30～40cm横向槽口。 1.3龙门吊的设计与拼装 梁体吊运采用双塔龙门吊，龙门吊由工厂设计，现场拼装。设计起重能力160T，跨径15.0m，高8.0m。龙门吊横梁顶安装2台80T固定式起吊系统，包括卷杨机、滑轮组、吊点。 龙门吊轨道铺设长度220m，采用双轨（43kg/m重轨）方式，轨道基础为浆砌片石，用20cm厚砼找平，其上铺枕木。 2预应力箱梁制作 2.1 本桥桥孔跨径分别为：27m、30m、43m三种。全桥预制的箱梁分4个制作段，其顺序(按先左幅后右幅)分别为：4×30m+4×30m+2×43m+3×27m。预制时注意连续端和非连续端的顺序。其中第四孔(主跨)43m箱梁跨越京广铁路捞刀河车站南头5股铁路既有线。 2.2 后张法预应力箱梁施工工艺框图如下：

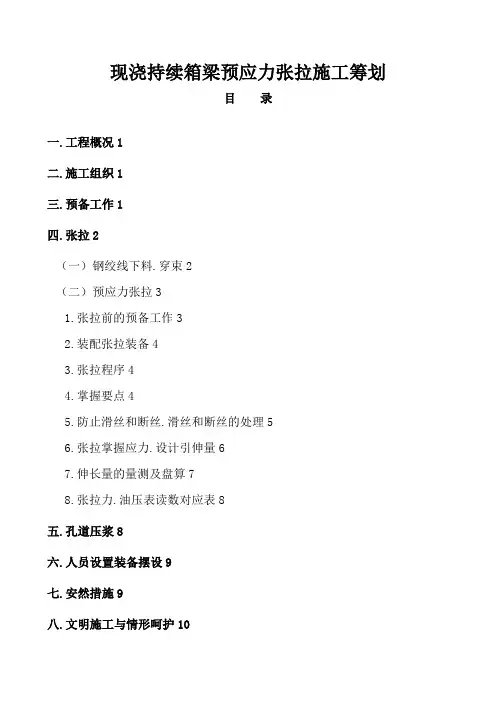

现浇连续箱梁预应力张拉施工方案
