实验一共射极基本放大电路 一、实验目的 1、掌握放大器静态工作点的调试及其对放大性能的影响。 2、学习测量放大器Q点，Av，r i，r0的方法，了解共射级电路特性。 二、实验环境 1、Electronics Workbench5.12软件 2、器件：有极性电容滑动变阻器三极管信号发生器直流电源示波器 三、实验内容 图1.1为一共射极基本放大电路，按图连接好电路 . . 图1.1 共射极基本放大电路 1、静态分析 选择分析菜单中的直流工作点分析选项（Analysis/DC operating Point），电路静态分析结果如图1.2所示，分析结果表明晶体管Q1工作在放大电路。 . 图1.2 共射极基本放大器的静态工作点 2、动态分析 用仪器库的函数发生器为电路提供正弦输入信号V i（幅值为5mV，频率为10KHz）用示波器可观察输入、输出信号如图1.3所示，图中V A表示输入电压（电路中的节点4）V B为输出电压（电路中的节点5），由图波形图可观察到电路的输入、输出电压信号反相位关系。
图1.3共射极放大电路的输入、输出波形 由上图可得： 放大器的放大倍数：Av=801.54mv/4.97mv=161.3 理论计算：rbe=300+(1+β)×26mv/I E=300+26mv/I BQ=300+26mv/0.0226mA=1450Ω Av=-βR L′/ r be= 250×1000Ω/1450Ω=172.4 (其中R L′为RL与Rc的并联值，β的值约为250) 实验结果与理论值基本相符 3、频率响应分析 选择分析菜单中的交流频率分析项（Analysis/AC Frequency Analysis）,在交流频率分析参数设置对话框中设定：扫描起始频率为1Hz，终止频率为1GHz，扫描形式为十进制，纵向刻度为线性，节点5做输出节点。分析结果如图2.4所示。 图1.3 共射极基本放大电路的频率响应 由图1.3可得：电路的上限频率（x1）为10.78Hz，下限频率（x2）为23.1MHz，放大器的通频带约为23.1MHz，频率响应图理论结果基本相符。 1、测量放大器的输入、输出电压: （1）输入电阻的测量 在A点与B点之间串接一个2KΩ的电阻，如图1.1，测量 A点与B点的电位就可计算输入电阻Ri。 （2）、输出电阻的测量 用示波器监视，在输出不失真是，分别测量有负载是和无负载时的Vo，即可计算Ro 将上述测量及计算填入下表：
《基本共射极放大电路》教学设计 课题：第10章放大电路和集成运算放大器 10.1 共发射极单管放大电路 执教人：黄笑颜时间：2013年5月9日星期四上午第一节课 班级：高二（1）班（机电专业） 地点：安庆市第一职业教育中心高二（1）教室 课题：10.1 基本放大电路（第十章放大电路和集成运放）课时：1 课时 课型：新授型 一、教学目标： 1. 知识目标 （1）了解基本共射极放大电路直流通路工作情况。 （2）掌握静态工作点的计算方法。 （3）了解放大电路动态工作原理。 2．能力目标 通过讲解、演示，循序渐进地从简单的放大电路引入，引导学生运用所有电器元件的基本特性逐一分析出放大电路的工作原理。 3. 情感目标 本节内容在第十章里起到开篇的作用，课本第十章介绍的都是模拟电子电路的知识，后面的分压式放大电路，差分放大电路，OCL功率放大电路都是在此基础上慢慢的展现，所以基本共射极放大电路这一开篇电路对于学生学习模拟电路很重要！ 二、教学分析： 1、教材分析： 本节内容的作用和地位： 这一节内容比较抽象，但对于参加对口高考的中职学生来说，这一章又至关重要，对于电子部分来说，放大电路将是所有模拟电路的一个起点。 2、学情分析 我们的学生是中等职业机电学生，对电的认识和理解非常有限，想象力也是非常有限的，只有将复杂的东西简单化，抽象变
的具体才能让学生去认识与接受。 三、过程与方法 1.教学方法设计： 利用多媒体方式，将基本共发射机电路波形特点展示给学生，通过讲解、图形收集、网络资料，建立长期记忆模式。 2.教学流程设计思路: 复习前面放大电路知识→导入新课→基本放大电路的组成→基本放大电路的直流通路→基本放大电路的静态工作点计算→→小结→作业 四、教学重点与难点 2.教学重点和难点： 重点：基本共发射极放大电路的直流通路图。 难点：基本共发射机放大电路的静态工作点的计算。 教学过程： 知识回顾： 1、放大电路的核心元件是什么？那么晶体管的作用是什么？ （找学生回答）：核心元件是晶体管。起到电流放大作业。 2、晶体管电流放大作用的原理是什么？ （找学生回答）：以较小的基极电流控制较大的集电极电流的变化。 3、看FLASH动画，回顾晶体管在放大状态时偏置情况。 集电结反偏，发射结正偏 导入新课： 前面我们已经接触了晶体管放大电路中的多种状态，今天我们要仔细的了解放大电路的元件名称和作用，了解晶体管放大电路静态工作状态和动态工作模式。 新课讲授 对于单管共射极放大电路而 言，其结构包括以下几个部分 首先，给整个放大电路供电的 直流电源
单管共射极分压式放大电路仿真实验报告 班级__________姓名___________学号_________ 一、实验目的：1.学会放大器静态工作点的调试方法，分析静态工作点对放大器性能的影响。 2.掌握放大器电压放大倍数、输入电阻、输出电阻及最大不失真输出电压的 测量法。 3.熟悉简单放大电路的计算及电路调试。 4.能够设计较为简单的对温度稳定的具有一定放大倍数的放大电路。 二、实验要求：输入信号Ai=5 mv, 频率f=20KHz, 输出电阻R0=3kΩ, 放大倍数Au=60，直 流电源V cc=6v,负载R L=20 kΩ，Ri≥5k，Ro≤3k，电容C1=C2=C3=10uf。三、实验原理： （一）双极型三极管放大电路的三种基本组态。 1.单管共射极放大电路。 （1）基本电路组成。如下图所示： （2）静态分析。I BQ=（V cc-U BEQ）/R B （V CC为图中RC（1）） I=βI BQ
U CEQ=V CC-I CQ R C （3）动态分析。A U=-β（R C管共集电极放大电路（射极跟随器）。 （1）基本电路组成。如下图所示： （2）静态分析。I BQ=（V cc-U BEQ）/（R b +（1+β）R e）（V CC为图中Q1（C）） I CQ=βI BQ U CEQ=V CC-I EQ R e≈V CC-I CQ R e （3）动态分析。A U=（1+β）（R e管共基极放大电路。 （1）基本电路组成。如下图所示：
（2）静态分析。I EQ=（U BQ-U BEQ）/R e≈I CQ （V CC为图中RB2（2）） I BQ=I EQ/（1+β） U CEQ=V CC-I CQ R C-I EQ R e≈V CC-I QC（R C+R e） （3）动态分析。AU=β（R C极管将输入信号放大。 2.两电阻给三极管基极提供一个不受温度影响的偏置电流。 3.采用单管分压式共射极电流负反馈式工作点稳定电路。 四、实验步骤： 1.选用2N1711型三极管，测出其β值。 （1）接好如图所示测定电路。为使ib达到毫安级，设定滑动变阻器Rv1的最大阻值是 1000kΩ，又R1=3 kΩ。
教案首页
一、组织教学（3分钟） 二、复习旧课5分钟） 三、导入新课（5分钟） 1.检查学生出勤情况、安全文明生产情况； （包括工作服，绝缘鞋等穿戴情况） 2.课前安全教育；按操作规程要求正确操作电器设备的运行。 1、复习旧知识：（1）放大电路的工作原理。 （提问：简述共发射极放大电路的工作原理。） （2）基本放大电路的工作状态分：静态和动态。 （3）静态工作点的设置。 （提问：设置静态工作点的目的是什么？） 2、启发、提出问题：（1）放大电路设置静态工作点的目的是 为了避免产生非线性失真，那么如何设置静态工作点才能避免非线性失真呢？ （2）放大器的主要功能是放大信号，那怎 样计算放大器的放大能力呢？ 引入新课题：必须学习如何分析放大电路。 课题：§2-2共发射极低频电压放大电路的分析 强调 安全用电 线 路 板 接 通 电 源 连 接 示 波 器 调 R B 观察示波器中输出电压的波形是否失真， 思考，回答 思 考 ， 回 答 讲 授 法 讲 授 法 讲 授 法 稳定课堂秩序，准备上课。 巩固已学知识，为本次课程学习新知识作铺垫。 通过实际生产中的问题引入课程内容，激发学生的求知欲望，达到更好的教学效果。 +U CC + + V C 1 C 2 R B R C u i u o 放大电路的分析方法： 近似估算法； 图解分析法 教师活动 教学方法 设计目的 教学内容与过程 学生活动
四、讲授新课（20分钟） 1、分析静态工作点的估算。 （1） 静态工作点要估算的物理量。 提问：什么是静态工作点？ 回答：当静态时，直流量I B 、I C 、U CE 在晶体管输出特性曲线上 所对应的点称为静态工作点。 提问：要确定静态工作点，必须要计算什么量？ 回答：I B 、I C 、U CE 。 （2） 计算静态工作点的解题步骤。 启发提问：怎样计算I B 、I C 、U CE 呢？ 以例2.1为例子，具体讲解静态的分析解题步骤。 ① 学生阅读例题；（例2.1） ② 画图：共发射极基本放大电路； ③ 提问：什么是直流通路？ 回答：直流电流通过的路径。 ④画出放大器的直流通路。 方法：电容视为开路，其余不变 画图：放大器的直流通路 ⑤ 计算I B ； 适度引导板书课 题 讲解 学生阅读例题； 学生自己画出直流通路 +U CC V R B R C I CQ I BQ U BEQ U CEQ
实验报告 课程名称：电子电路设计实验 指导老师：李锡华,叶险峰,施红军 成绩：________ 实验名称：晶体管共射放大电路分析 实验类型：设计实验 同组学生姓名: 一、实验目的 1、学习晶体管放大电路的设计方法， 2、掌握放大电路静态工作点的调整和测量方法，了解放大器的非线性失真。 3、掌握放大电路电压增益、输入电阻、输出电阻、通频带等主要性能指标的测量方法。 4、理解射极电阻和旁路电容在负反馈中所起的作用及对放大电路性能的影响。 5、学习晶体管放大电路元件参数选取方法，掌握单级放大器设计的一般原则。 二、实验任务与要求 1.设计一个阻容耦合单级放大电路 已知条件：=+10V cc V ， 5.1L R k =Ω，10,600i S V mV R ==Ω 性能指标要求：30L f Hz <,对频率为1kHz 的正弦信号15/,7.5v i A V V R k >>Ω 2.设计要求 （1）写出详细设计过程并进行验算 （2）用软件进行仿真 3.电路安装、调整与测量 自己编写调试步骤，自己设计数据记录表格 4.写出设计性实验报告 三、实验方案设计与实验参数计算 共射放大电路
(一).电路电阻求解过程（β=100） (没有设置上课要求的160的原因是因为电路其他参数要求和讲义作业要求基本一样,为了显示区别,将β改为100进行设计)： （1）考虑噪声系数,高频小型号晶体管工作电流一般设定在1mA 以下，取I c =1mA （2）为使Q 点稳定,取2 5 BB CC V V =，即4V, （3）0.7 3.3BB E E V R k I -≈=Ω,恰为电阻标称值 （4）2 12 124:3:2 CC BB R V V V R R R R ==+∴= 取R 2为R i 下限值的3倍可满足输入电阻的要求，即R 2=22.5k ， R 1=33.75k ; 1121 10=0.1,60,40cc B B V V IR I mA R K R K IR -== =Ω=Ω由 综上:取标称值R1=51k ,R2=33k （5） 25T T e E C V V r I I =≈=Ω （6）从输入电阻角度考虑: ， 取(获得4V 足够大的正负信号摆幅)得: 从电压增益的角度考虑: >15V/V,取得 : ; 为 (二).电路频率特性 （1） 电容与低频截止频率 取 ;
基本共射极放大电路电路分析 3.2.1基本共射放大电路 1.放大电路概念：基本放大电路一般是指由一个三极管与相应元件组成的三种基本组态放大电路。 a.放大电路主要用于放大微弱信号，输出电压或电流在幅度上得到了放大，输出信号的能量得到了加 强 。 b.输出信号的能量实际上是由直流电源提供的，经过三极管的控制，使之转换成信号能量，提供给负载 。 ■■童■ B r - - ■ :必）iy, :信号 慷： I ■ t>A 放大电路 !?! 2.电路组成:(1)三极管T; (2)VCC :为JC提供反偏电压，一般几?几十伏； (3)RC :将IC的变化转换为Vo的变化，一般几K?几十K。 VCE=VCC-ICRC RC，VCC同属集电极回路。 (4)VBB :为发射结提供正偏。 (习R十一般为儿1 K - JLT- Rb 一般，程骨V開=e7V 当％*宀只￡时； ,V B, I B A (6)Cb1，Cb2 :耦合电容或隔直电容， (7)Vi :输入信号 (8)Vo :输出信号 (9)公共地或共同端，电路中每一点的电位实际上都是该点与公 共端之间的电位差。图中各电压的极性是参考极性，电流的参 考方向如图所示。 其作用是通交流隔直流。
V ⑵输入电阻Ri I ￡黒 b ZC Kt 亡 /〒气 V.V 2^ 3.共射电路放大原理 f' h ： 11 12V 峠变化% %变化 7变化 % 尸％-叫好变化 > %变化 SOOK A 4K TH l/cc /jt 躍—=40w/{ Ic = E h = \ .6rffA J cE = f4v-AVr = -bn y T M = —5 址4 4.放大电路的主要技术指标 放大倍数/输入电阻Ri /输出电阻Ro /通频带 (1)放大倍数 放大电路的输出信号的电压和电流幅度得到 了念大，所以输出功零也龛筋「所肢大.对赦夫电 ffilfilH'W:电压放人侣数；凰=峙电 电流放脸倚tt ： ■半二扫冷 功率ttXMSi ：心=￡『尸=峡!鰹 通常它们蛊;fi 按F 张怙宦义的4放大俗数定 义式中各有其S 如图所示，
共射极基本放大电路分析 教学容分析：§2-2共发射极低频电压放大电路的分析中的“近似估算法”：近 似估算静态工作点、电压放大倍数。 教学对象及分析：1、基础知识：学生已基本掌握了共发射极低频电压放大电路 组成及工作原理。 2、分析与理解能力：由于放大电路的工作原理比较抽象，学生对此理解不够深刻，并且动手调试电子电路的能力有待提高。所以本次课堂将结合共发射极低频电压放大电路演示测试方式调动学生的主动性和积极性。 教学目的： 1、了解、掌握放大电路的分析方法：近似估算法； 2、培养学生分析问题的能力。 3、培养学生耐心调试的科学精神。 教学方法：演示法、启发法、讲练结合法 教具准备：分压式偏置放大电路实验板、示波器、万用表。 教学重点： 1、共射极放大电路的静态工作点的估算； 2、放大器的电压放大倍数的估算。 教学难点：静态工作点的估算。 教学过程： 一、复习及新课引入： 1、复习旧知识：（1）放大电路的工作原理。 （提问：简述共发射极放大电路的工作原理。） （2）基本放大电路的工作状态分：静态和动态。 （3）静态工作点的设置。 （提问：设置静态工作点的目的是什么？） 2、启发、提出问题：（1）放大电路设置静态工作点的目的是为了避免产生非线 性失真，那么如何设置静态工作点才能避免非线性失真呢？ （2）放大器的主要功能是放大信号，那怎样计算放大器的放 大能力呢？ 引入新课题：必须学习如何分析放大电路。
板书设计： §2—2 共发射极放大电路的分析
一、近似估算法 1．静态工作点的估算。 2．电压放大倍数的估算： （1） 目的：计算I B 、I C 、U CE 。 （1）目的：计算A u 、R i 、R o 。 （2） 步骤： （2）步骤： ①画直流通路。 ①画交流通路。 ②计算I B 、I C 、U CE 。 ②计算A u 。 改进措施：强调三极管的非线性，分析非线性元件电量计算的特点。 u o i c +U CC I +U CC 2 放大电路的分析方法： 近似估算法； 图解分析法
【最新整理，下载后即可编辑】 单级共射放大电路实验报告 1.熟悉常用电子仪器的使用方法。 2.掌握放大器静态工作点的调试方法及对放大 器电路性能的影响。 3.掌握放大器动态性能参数的测试方法。 4.进一步掌握单级放大电路的工作原理。 二、实验仪器 1.示波器 2.信号发生器 3.数字万用表 4.交流毫伏表 5.直流稳压源 三、预习要求 1.复习基本共发射极放大电路的工作原理，并进 一步熟悉示波器的正确使用方法。 2.根据实验电路图和元器件参数，估算电路的静 态工作点及电路的电压放大倍数。 3.估算电路的最大不失真输出电压幅值。 4.根据实验内容设计实验数据记录表格。 四、实验原理及测量方法 实验测试电路如下图所示：
1.电路参数变化对静态工作点的影响： 放大器的基本任务是不失真地放大信号，实现输入变化量对输出变化量的控制作用，要使放大器正常工作，除要保证放大电路正常工作的电压外，还要有合适的静态工作点。放大器的静态工作点是指放大器输入端短路时，流过电路直流电流IBQ、ICQ及管子C、E极之间的直流电压UCEQ和B、E 极的直流电压UBEQ。图5-2-1中的射极电阻BE1、RE2是用来稳定放大器的静态工作点。其工作原理如下。 ○1用RB和RB2的分压作用固定基极电压UB。 由图5-2-1可各，当RB、RB2选择适当，满足I2远大于IB时，则有
UB=RB2·VCC/（RB+RB2）式中，RB、RB2和VCC都是固定不随温度变化的，所以基极电位基本上是一定值。 ○2通过IE的负反馈作用，限制IC的改变，使工作点保持稳定。具体稳定过程如下： T↑→IC↑→IE↑→UE↑→UBE ↓→IB↓→IC↓ 2.静态工作点的理论计算： 图5-2-1电路的静态工作点可由以下几个关系式确定 UB=RB2·VCC/（RB+RB2） IC≈IE=（UB-UBE）/RE UCE=VCC-IC（RC+RE） 由以上式子可知，，当管子确定后，改变V CC、RB、RB2、RC、（或RE）中任一参数值，都会导致静态工作点的变化。当电路参数确定后，静态工作点主要通过RP调整。工作点偏高，输出信号易产生饱和失真；工作点偏低，输出波形易产生截止失真。但当输入信号过大时，管子将工作在非线性区，输出波形会产生双向失真。当输出波形不很大时，静态工作点的设置应偏低，以减小电路的表态损耗。3.静态工作点的测量与调整： 调整放大电路的静态工作点有两种方法(1)将放大电路的输入端电路（即Ui=0），让其工作在直流状态，用直流电压表测量三极管C、E间的电压，调整电位器RP使UCE稍小于电源电压的1/2（本实

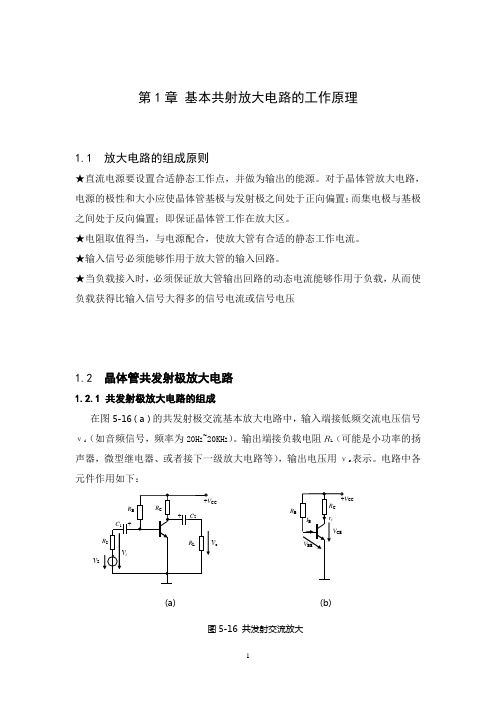

基本共射极放大电路的工作原理 (1)共射组态基本放大电路的组成<?xml:namespace prefix = o /> 共射组态基本放大电路如图1所示。 图1共射组态交流基本放大电路 基本组成如下： 三极管T——起放大作用。 负载电阻RC，RL——将变化的集电极电流转换为电压输出。
偏置电路VCC，Rb——使三极管工作在线性区。 耦合电容C1，C2——输入电容C1保证信号加到发射结，不影响发射结偏置。输出电容C2保证信号输送到负载，不影响集电结偏置。 (2)静态和动态 静态—时，放大电路的工作状态，也称直流工作状态。 动态—时，放大电路的工作状态，也称交流工作状态。 放大电路建立正确的静态，是保证动态工作的前提。分析放大电路必须要正确地区分静态和动态，正确地区分直流通路和交流通路。 (3)直流通路和交流通路 放大电路的直流通路和交流通路如图2中（a），（b）所示。 直流通路，即能通过直流的通路。从C、B、E向外看，有直流负载电阻、Rc、Rb。
交流通路，即能通过交流的电路通路。如从C、B、E向外看，有等效的交流负载电阻、Rc//RL、Rb。 直流电源和耦合电容对交流相当于短路。因为按迭加原理，交流电流流过直流电源时，没有压降。设C1、C2足够大，对信号而言，其上的交流压降近似为零，在交流通路中，可将耦合电容短路。 (a)直流通路(b)交流通路 图2基本放大电路的直流通路和交流通路 (4)放大原理
输入信号通过耦合电容加在三极管的发射结，于是有下列过程： （5）静态工作状态的计算分析法 根据直流通路可对放大电路的静态进行计算
实验一BJT单管共射电压放大电路 实验报告 自动化一班 李振昌 一、实验目的 （1）掌握共射放大电路的基本调试方法。 （2）掌握放大电路电压放大倍数、输入电阻、输出电阻的基本分析方法。（3）进一步熟练电子仪器的使用。 二、实验内容和原理 仿真电路图
静态工作点变化而引起的饱和失真与截止失真 静态工作点的调整和测量 : 调节RW1，使Q 点满足要求(ICQ ＝。测量个点的静 态电压值 RL ＝∞及RL ＝2K 时，电压放大倍数的测量 : 保持静态工作点不变！输入中频段正弦波，示波器监视输出波形，交流毫伏表测出有效值。 装 订 线
RL＝∞时，最大不失真输出电压Vomax(有效值)≥3V : 增大输入信号幅度与调节RW1，用示波器监视输出波形、交流毫伏表测出最大不失真输出电压Vomax 。输入电阻和输出电阻的测量 : 采用分压法或半压法测量输入、输出电阻。 放大电路上限频率fH、下限频率fL的测量 : 改变输入信号频率，下降到中频段输出电压的倍。 观察静态工作点对输出波形的影响 : 饱和失真、截止失真、同时出现。 三、主要仪器设备 示波器、函数信号发生器、12V稳压源、万用表、实验电路板、三极管9013、电位器、各种电阻及电容器若干等 四、操作方法和实验步骤 准备工作： 修改实验电路 将K1用连接线短路(短接R7)； RW2用连接线短路； 在V1处插入NPN型三极管(9013)； 将RL接入到A为RL=2k，不接入为RL＝∞(开路) 。 开启直流稳压电源，将直流稳压电源的输出调整到12V，并用万用表检测输出电压。 确认输出电压为12V后，关闭直流稳压电源。 用导线将电路板的工作电源与12V直流稳压电源连接。
基本共射极放大电路电路分析 基本共射放大电路 1.放大电路概念：基本放大电路一般是指由一个三极管与相应元件组成的三种基本组态放大电路。 a.放大电路主要用于放大微弱信号，输出电压或电流在幅度上得到了放大，输出信号的能量得到了加强。 b.输出信号的能量实际上是由直流电源提供的，经过三极管的控制，使之转换成信号能量，提供给负载。 2.电路组成:(1)三极管T; (2)VCC：为JC提供反偏电压，一般几~几十伏; (3)RC：将IC的变化转换为Vo的变化，一般几K~几十K。 VCE=VCC-ICRC RC，VCC同属集电极回路。 (4)VBB：为发射结提供正偏。 (6)Cb1，Cb2：耦合电容或隔直电容，其作用是通交流隔直流。 (7)Vi：输入信号 (8)Vo：输出信号 (9)公共地或共同端，电路中每一点的电位实际上都是该点与公
共端之间的电位差。图中各电压的极性是参考极性，电流的 参考方向如图所示。 3.共射电路放大原理 4.放大电路的主要技术指标 放大倍数／输入电阻Ri／输出电阻Ro／通频带 (1)放大倍数
(2)输入电阻Ri (3)输出电阻Ro
(4)通频带 问题1：放大电路的输出电阻小，对放大电路输出电压的稳定性是否有利？ 问题2：有一个放大电路的输入信号的频率成分为100Hz~10kHz，那么放大电路的通频带应如何选择？如果放大电路的通频带比输入信号的频带窄，那么输出信号将发生什么变化？ 放大电路的图解分析法 1.直流通路与交流通路 静态：只考虑直流信号，即Vi=0，各点电位不变（直流工作状态）。 动态：只考虑交流信号，即Vi不为0，各点电位变化（交流工作状态）。 直流通路：电路中无变化量，电容相当于开路，电感相当于短路。 交流通路：电路中电容短路，电感开路，直流电源对公共端短路。 放大电路建立正确的静态，是保证动态工作的前提。分析放大电路必须要正确地区分静态和动态，正确地区分直流通道和交流通道。 直流通路
基本共射极放大电路电路分析 3.2.1 基本共射放大电路 1. 放大电路概念：基本放大电路一般是指由一个三极管与相应元件组成的三种基本组态放大电路。 a.放大电路主要用于放大微弱信号，输出电压或电流在幅度上得到了放大，输出信号的能量得到了加强。 b.输出信号的能量实际上是由直流电源提供的，经过三极管的控制，使之转换成信号能量，提供给负载。 2. 电路组成:(1)三极管T; (2)VCC：为JC提供反偏电压，一般几~ 几十伏; (3)RC：将IC的变化转换为Vo的变化，一般几K~几十K。 VCE=VCC-ICRC RC ，VCC 同属集电极回路。 (4)VBB：为发射结提供正偏。 (6)Cb1，Cb2：耦合电容或隔直电容，其作用是通交流隔直流。 (7)Vi：输入信号 (8)Vo：输出信号 (9)公共地或共同端，电路中每一点的电位实际上都是该点与公 共端之间的电位差。图中各电压的极性是参考极性，电流的 参考方向如图所示。
3. 共射电路放大原理 4. 放大电路的主要技术指标 放大倍数／输入电阻Ri／输出电阻Ro／通频带(1) 放大倍数 (2) 输入电阻Ri
(3) 输出电阻Ro (4) 通频带
问题1：放大电路的输出电阻小，对放大电路输出电压的稳定性是否有利？ 问题2：有一个放大电路的输入信号的频率成分为100 Hz~10 kHz，那么放大电路的通频带应如何选择？如果放大电路的通频带比输入信号的频带窄，那么输出信号将发生什么变化？ 3.2.2 放大电路的图解分析法 1. 直流通路与交流通路 静态：只考虑直流信号，即Vi=0，各点电位不变（直流工作状态）。 动态：只考虑交流信号，即Vi不为0，各点电位变化（交流工作状态）。 直流通路：电路中无变化量，电容相当于开路，电感相当于短路。 交流通路：电路中电容短路，电感开路，直流电源对公共端短路。 放大电路建立正确的静态，是保证动态工作的前提。分析放大电路必须要正确地区分静态和动态，正确地区分直流通道和交流通道。 直流通路 交流通路
共发射极放大电路理论分析与计算 理论计算与分析是实现电子电路的非常好的设计手段,这方面是职业学校同学们的弱点,适当地学习一些计算与分析的方法,更能使你的动手能力如虎添翼,节约时间与成本. 1.共发射极放大电路 电路组成 ＋ ＋ ＋ ＋ － ＋ － ＋U CC R b1 R c R b2 R e R L ＋ － C 1 C 2 u i u o U B C e (a ) C e : 射极旁路电容，使发射极交流接地 静态工作点的估算 R U U I U R R R U E BE BQ EQ CC b b b BQ -= +≈2 12 ) (R R I U U I I I I e c CQ CC CEQ CQ BQ EQ CQ +-≈=≈β 动态分析 1)画出H 参数微变等效电路如下：
r be R b ＋－ u i u o r i r o β i b R c R L ＋ － i b i c b c (a ) 2）共发射放大电路基本动态参数的估算 （1）电压放大倍数 ' -='-=R i R i u L b L c o β r i u R R R be b i L C L ==' // r R r i R i A be L be b L b u ' - ='- =ββ （2）输入电阻r i r R I u r be b i i i //== )//(21R R R b B b = （3）输出电阻r 0 R r C o = （4）源电压放大倍数 r r R u u A be s L s o us +' -==β
下面是对图示共发射极放大电路的计算分析,可以和仿真分析进行对比; 设晶体管的 ＝100，'bb r =100Ω。（1）求电路的Q 点、u A 、R i 和R o ；（2）若电容C e 开路，则将引起电路的哪些动态参数发生变化如何变化 解：（1）静态分析： V 7.5)( A μ 101mA 1 V 2e f c EQ CEQ EQ BQ e f BEQ BQ EQ CC b2b1b1 BQ =++-≈≈+=≈+-==?+≈R R R I V U I I R R U U I V R R R U CC β 动态分析： Ω ==Ω≈++=-≈++-=Ω≈++=k 5k 7.3])1([7.7)1()(k 73.2mV 26) 1(c o f be b2b1i f be L c EQ bb'be R R R r R R R R r R R A I r r u ββββ∥∥∥ （2）R i 增大，R i ≈Ω；u A 减小，e f ' L R R R A u +-≈ ≈－。
基本共射极放大电路
1. 实验背景 VBB , Rb:使发射极正偏，并提供合适的基极偏置电流 VCC :通过Rc 使T 集电极反偏,VCE>=VBE RC: 将集电极电流信号转换为电压信号，限流 三极管 T 起放大作用 分析方法：叠加 前提：BJT 工作在线性放大区 图1 1. 静态(直流工作状态) 输入信号vs ＝0时，放大电路的工作状态称为静态或直流工作状态。 电流关系： b BEQ BB BQ R V V I -= BQ CEO BQ CQ βI I βI I ≈+= VCEQ=VCC －ICQRc
IB、IC和VCE 是静态工作状态的三个量，用Q表示，称为静态工作点Q（ IBQ，ICQ，VCEQ ）。 图2 2. 动态 输入正弦信号vs后，电路将处在动态工作情况。此时，BJT各极电流及电压都将在静态值的基础上随输入信号作相应的变化。
交流通路 图3 图4 2.实验目标 1.静态工作点的计算 2.通过仿真实验理解基本共射极放大电路的基本原理.
3. 实验方法 1> 按所给电路画好电路图 2> 区分所要求的是交流电路，直流电路和混合电路，调整好电路，加入指针。 3> 调整时间间隔，进行时间扫描。如图所示。 4. 实验设计 1. 下图为基本共射极放大电路的仿真电路图。试计算静态工作点的各参数并与手算结 果进行比较。 Q1 Q2N2222 R1 20k R22k V1 1Vdc V2 9Vdc V3AC = TRAN = sin(0v ,10mv ,1khz,0s,0,0)DC = 2. 基于以上电路图，请分别绘出v s ，v BE ，i B ，i C ，v CE ，v ce 的波形图 3. 电路图如下图所示。通过仿真结果，请说明上图v 2的作用。
课题：基本共射极放大电路的静态分析 课型：讲练结合 教学目的： 知识目标： 1. 熟悉基本共射极放大电路的组成、特点、工作原理 2. 掌握基本共射极放大电路的静态分析。 技能目标： 学会基本共发射极放大电路静态工作点的调试方法。 教学重点、难点： 重点：基本共发射极放大电路的静态分析 难点：基本共发射极放大电路的静态分析 复习与提问： 1、三极管有哪几种工作状态？ （在黑板上画出三极管的输出特性图并提问让学生指出相应的区域） 2、在模拟电子电路中三极管通常工作在什么区？ 教学过程： ,也就引子：我们知道在模拟电路中，三极管通常都工作在放大区，那么如何保证三极管始终工作在放大区 是让发射结正偏、集电结反偏？这节课我们主要来解决这个问题. （在黑板上画出基本共射放大电路，进行讲解）我们来看下这个电路. 、基本共射极放大电路 1、电路图
° 十Ucc 2、电路组成元件及作用 （1）三极管V ：具有电流放大作用，是放大器的核 心元件。不同的三极管有不同的放大倍数。 产生放大作用的外部条件是：发射结为正向电压偏置，集电结为反向电压偏置。 (2) 集电极直流电源 U cC 确保三极管工作在放大状态。 (3) 集电极负载电阻RC:将三极管集电极电流的变化转变为电压变化，以实现电压放大。 (4) 基极偏置电阻RB:为放大电路提供基极偏置电压。 (5) 耦合电容C i 和C 2:隔直流通交流。 电容C i 和C 2具有通交流的作用，交流信号在放大器之间的传递叫耦合， C i 和C 2正是起到这种作用，所 以叫作耦合电容。C i 为输入耦合电容，C 2为输出耦合电容。 电容C i 和C 2还具有隔直流的作用，因为有 C 和C 2，放大器的直流电压和直流电流才不会受到信号源和 输出负载的影响。 3?放大器的工作原理(这部分知识先在这里讲解，具体的实际操作能力在动态分析的测试中再进行) (1) ui 直接加在三极管 V 的基极和发射极之间，引起基极电流 i B 作相应的变化。 (2) 通过V 的电流放大作用，V 的集电极电流i C 也将变化。 (3) i C 的变化引起V 的集电极和发射极之间的电压 U CE 变化。 (4) u CE 中的交流分量u ce 经过C 2畅通地传送给负载 R L ，成为输出交流电压 uo,，实现了电压放大作用。 二、基本共射放大电路的静态分析(先理论后实践的方法来实现) 我们看到在这个放大电路中，即有交流信号也有直流信号，为了便于分析和理解，我们将分别对这两个 信号在放大电路中的作用进行分析。我们先来学习只有直流信号作用时的放大电路。我们将这种状态叫 静态。 Rc O- + R B C I ■ C 2 K EV R L U o
基本共射放大电路 一、实验目的 1、了解电子EDA技术的基本概念。 2、熟悉PSPICE软件的实验方法。 二、实验仪器 1、计算机（486以上IBMPC机或兼容机，8M以上内存，80M以上硬盘）。 2、操作系统Windows95以上。 三、预习要求 1、熟悉PSPICE中的电路描述、PSPICE的集成环境、PSPICE中的有关规定和PSPICE 仿真的一般步骤。 2、了解电子EDA技术的基本概念。 四、实验内容 （一）画电路图 单极共射极放大器电路如图1-1所示，画出电路图。 图1-1单极共射极放大器
1、放置元件 （1）用鼠标单击“开始”按钮，再在“程 序”项中打开Schematics程序（单击 Schematics）则屏幕上出现Schematics程序 主窗口如图1-2所示。 图1-2 图1-3 （2）选择菜单中Draw|Get New Part项 或单击图标工具栏中“”图标，弹出如图1-3所示的元件浏览窗口Part Browser。 （3）在Part Name编辑框中输入元件名称。此时，在Description信息窗口中出现该元器件的描述信息，这里我们先输入BJT名称Q2N2222。（如果不知道元器件名称，可以单击Libraries，打开库浏览器Library Browser,在Library窗口中单击所需元件相应的库类型，移动Part窗口中右侧滚动条，单击列表中的元器件，在Description中查看描述信息，判断所选器件是否需要，若是，则单击OK关闭Library Browser，此时，Part Browser 对话窗的Part Name编辑框中显示的即为选中的元器件。 （4）单击Place，将鼠标箭头移出Part Browser窗口。这时箭头处出现该元器件符号。 （5）移动箭头将元器件拖到合适的位置，若需要，可以用快捷键Ctrl＋R或Ctrl＋F
实验二基本放大电路实验 验证性实验——晶体管共射放大电路 1．实验目的 ①掌握放大电路的静态工作点和电压放大倍数的测量方法。 ②了解电路元件参数改变对静态工作点及电压放大倍数的影响。③掌握放大电路输入、输出电阻的测量方法。2．实验电路及仪器设备 ⑴实验电路单管共射放大电路如图1-6所示。 图1-6单级共射放大电路 R b120kΩR b210kΩR c 、R s 、R L 3kΩR e 2kΩC 1、C 210μF C e 47μF V 3DG6β50~60V CC 12V ⑵实验仪器设备①双踪示波器1台②直流稳压电源1台③信号发生器1台④交流毫伏表 1台⑤数字（或指针）式万用表1块 3．实验内容及步骤⑴测量静态工作点 ①先将直流电源调整到12V，关闭电源。 ②按图1-6连接电路，注意电容器C 1、C 2、C e 的极性不要接反，最后连接电源线。③仔细检查连接好的电路，确认无误后，接通直流稳压电源。 ④按表1-5用数字万用表测量各静态电压值，并将结果记入表1-5中。 表1-5 静态工作点实验数据 测量值 测算值 理论值 U B /V U C /V U E /V U CE /V I C /mA U B /V U C /V U E /V U CE /V I C /mA ⑵测量电压放大倍数 ①按图1-7将信号发生器和交流毫伏表接入放大器的输入端，示波器接入放大器的输出端。调节信号 发生器为放大电路提供输入信号为1kHz 的正弦波i U ，示波器用来观察输出电压o U 的波形。适当调整信号发生器的值，确保输出电压o U 不失真时，分别测出o U 和i U 的值，求出放大电路的电压放大倍数u A 。
学生实验报告 报告内容 一、 实验目的和任务 1. 加深对基本共射放大电路放大特性的理解； 2. 学习放大电路的静态工作点参数的测量方法； 3. 了解电路参数对静态工作点的影响和静态调试方法； 4. 学习放大电路交流参数的测量方法； 5. 学习常用电子仪器的使用。 二、 实验原理介绍 图1-1为基本共射放大电路原理图，图1-2是其直流通路。 图1-1 基本共射放大电路 图1-2 直流通路 首先，对该电路作直流分析。分析图1-2的直流通路，可得到如下直流工作参数的关 系表 达式： U CE V CC R c l c (1-3) 式中，r be 是三极管的交流输入电阻。它可用下式近似估算: r be 300 (1 )-26( ) (1-5) I E 其中，I E 是三极管的射极静态电流，单位是毫安（mA ）。 V CC U BE R b (1-1) (1-2) U O U i (R C 〃R L ) r be (1-4)
三、实验内容和数据记录 1.静态工作点参数测试 在静态测量时，暂时不要将交流信号接入电路。 (1)观察R b对静态工作点参数的影响。 V C C=12V, R=2 k Q, R b分别取33k Q、100k Q、200k Q、300k Q、600k Q。用万能表分别测量各个R阻值下的静态工作点参数，将测量结果填入表1-1 ,并据U CE的大小来判断三极管的工作状态。 表1-1 R增大时，U CE如何变化？静态工作点向哪个区域移动？ (2)观察RC对静态工作点参数的影响 V CC=12V, R=600k Q, R分别取2 k Q、Q ,用万能表分别测量每一个R阻值下的静态工作点参数，将测量结果填入表1-2中，确定三极管的工作状态。 表1-2 据以上表格的结果，RC增大时，UCE有何变化？ (3)观察电源电压丘对U C E的影响。 R=600k Q, R=2k Q, V C C分别取3V、6V、12V,分别测量出在E C取不同值时的U C E值, 将结果填入表1-3。 表1-3 2.动态研究 (1)按图所示电路接线，调R b使V C为6V。 ⑵将信号发生器的输出信号调到f=1KHz, V P-P为500mV接至放大电路的Us点，经过
学生实验报告 首先，对该电路作直流分析。分析图1-2的直流通路，可得到如下直流工作参数的关 系表 达式: 1. 加深对基本共射放大电路放大特性的理解； 2. 学习放大电路的静态工作点参数的测量方法； 3. 了解电路参数对静态工作点的影响和静态调试方法; 4. 学习放大电路交流参数的测量方法； 5. 学习常用电子仪器的使用。 二、实验原理介绍 图1-1为基本共射放大电路原理图，图1-2是其直流通路。 +12v Rc1 2k ■ ]Rp —* d 680 k 1^ } C2 Uo 10u -------------------- c 图1-1基本共射放大电路 图1-2 直流通路 Rb 33k C1 Us —: 10u
其中，I E 是三极管的射极静态电流，单位是毫安（mA ）。 三、实验内容和数据记录 1.静态工作点参数测试 在静态测量时，暂时不要将交流信号接入电路。 （1） 观察R 对静态工作点参数的影响。 V C C =12V ，R=2 k Q, R 分别取 33k Q 、100k Q 、200k Q 、300k Q 、600k Q 。用万能表 分别测量各个R 阻值下的静态工作点参数，将测量结果填入表1-1，并据U C E 的大小来判断 三极管的工作状态。 表1-1 R 增大时，U CE 如何变化静态工作点向哪个区域移动 （2） 观察RC 对静态工作点参数的影响 V CC =12V ，R=600k Q, R 分别取2 k Q 、Q ,用万能表分别测量每一个 R 阻值下的静 态工作点参数，将测量结果填入表1-2中，确定三极管的工作状态。 表1-2 U CE A U V CC U BE R b V CC R C 1 C (R C 〃R L ) 式中，r be 是三极管的交流输入电阻 r be 300 (1 )一() 1 E (1-1) (1-2) (1-3) (1-4) 它可用下式近似估算: (1-5)
实验一单级共射放大 电路S B
实验一单级共射放大电路 电子信息工程 2011117105 徐博 一、实验目的 1．熟悉常用电子仪器的使用方法。 2．掌握放大器静态工作点的调试方法及其对放大电路性能的影响。 3．掌握放大器动态性能参数的测试方法。 4．进一步掌握单级放大电路的工作原理。 二、实验仪器 信号发生器、数字万用表、交流毫伏表、直流稳压源。 三、预习要求 1.复习基本共射放大电路的工作原理，并进一步熟悉示波器的正确使用方法。 2.根据实验电路图和元器件参数，估算电路的静态工作点及电路的电压放大倍数。 3.估算电路的最大不失真输出电压幅值。 4.根据实验内容设计实验数据记录表格。 四、实验原理及测量方法 1.电路参数变化对静态工作点的影响 放大器的基本任务是不失真地放大信号，实现输入变化量对输出变化量的控制作用，要使放大器正常工作，除要保证放大电路正常工作的电压外，还要有合适的静态工作点。放大器的静态工作点是指放大器输入端短路时，流过三极管的直流电流IBQ、ICQ及管子C、E极之间的直流电压UCEQ和B、E极的直
流电压UBE中的射极电阻R6、R7是用来稳定放大器的静态工作点。其工作原理如下。 ①利用RB和RB2的分压作用固定基极电压UB。 由图可知，当RB、RB2选择适当，满足I2远大于IB时，则有 ?Skip Record If...? 式中，RB、RB2和VCC都是固定不随温度变化的，所以基极电位基本上为一定值。 ②通过IE的负反馈作用，限制IC的改变，使工作点保持稳定。具体稳定过程如下： ?Skip Record If...? 2.静态工作点的理论计算 电路的静态工作点可由以下几个关系式确定 ?Skip Record If...? ?Skip Record If...? ?Skip Record If...? 由以上式子可知，当管子确定后，改变VCC、RB、RB2、RC（或RE）中任一参数值，都会导致静态工作点的变化。当电路参数确定后，静态工作点主要通过RP 调整。工作点偏高，输出信号波形易产生饱和失真；工作点偏低，输出波形易产生截止失真。但当输入信号过大时，管子将工作在非线性区，输出波形会产生双向失真。当输出波形不很大时，静态工作点的设置应偏低，以减小电路的静态损耗。 3.静态工作点的测量与调整
