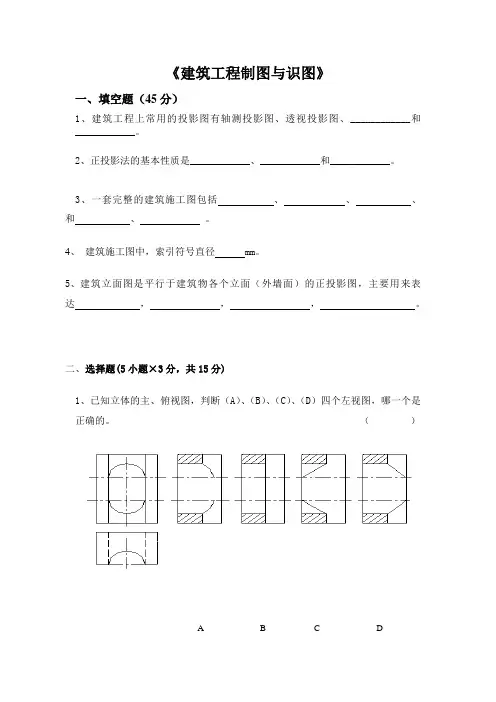

一、填空题（40分，每空0.5分）
1、主要可见轮廓线，断开界线，
2、尺寸包括四个要素：尺寸界线，尺寸线，
尺寸起止符号，尺寸数字，
3、投影的三要素：投射线，形体，投影面根据投影线之间
的关系，投影可分为中心投影，平行投影平行投影根据投影线和投影面之间的相对位置关系，可分为：斜投影，正投影，
4、三面投影体系包括水平面，正平面，侧立面
5、三面投影图的方位关系：V面投影反映上下、左右，H面投影反映前后、
左右，W面投影反映前后、上下，
6、按直线与三个投影面之间的相对位置，可分为：一般位置直线，投影面平行线，投
影面垂直线
7、剖面图的种类：全剖面图，半剖面图，阶梯剖面图，局部剖面图，旋转剖面图，
8、断面图的种类：移出断面图，重合断面图，中断断面图，
9、定位轴线横向编号自左至右用阿拉伯数字编写，竖向编号自下而上用大写拉丁
字母编写
10、阅读图样的原则：先整体后局部，先文字说明后图样，先图形后尺寸
11、在总平面图上注写层数可用小圆黑点，数字表示
12、在总平面图上，测量坐标代号宜用X/Y 表示，建筑坐标代号宜用A/B 表
示
13、建筑平面图是假想用一个水平的剖切平面沿门窗洞的位置将房屋剖开
14、结构施工图一般包括：结构设计说明，结构布置图，构件祥图
15、WB表示屋面板TB表示楼梯板KJ表示框架
WJ表示屋架KZ表示框架柱GZ表示构造柱
WL表示屋面梁QL表示圈梁JL表示基础梁
KL表示框架梁J表示基础YP表示雨蓬
DL表示吊车梁
16、 8@200表示钢筋等级为I级，钢筋直径为8mm，相邻钢筋中心距200mm
17、结构平面布置图包括基础平面图，楼层结构平面图，屋顶结构平面图，
18、钢筋混凝土梁的结构详图包括配筋立面图，断面图，钢筋祥图
19、根据供水对象及对水质、水量、水压的不同要求，室内给水系统可以分为：生活给水
，生产给水，消防给水，
20、凡是图中没有注明的生活排水管道的安装坡度可按取：DN50,i＝0.035 ，DN100, i＝0.020 DN150,i＝0.015
21、建筑电气施工图中E代表明敷，C代表暗敷，CT代表电缆桥
架，MR代表金属线槽配线，F代表金属软管配线，XRM 代表嵌入式照明配电箱，
QF代表断路器，PEN代表保护接地与中性线共用，
22、室内电气照明线路的敷设可分为：明敷，暗敷
