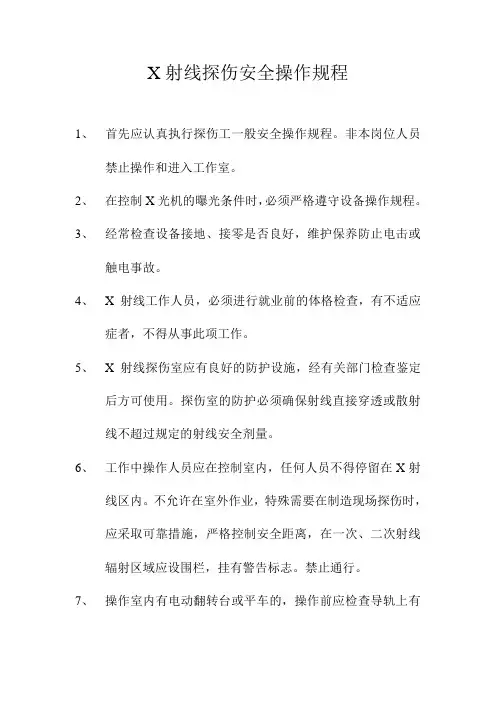

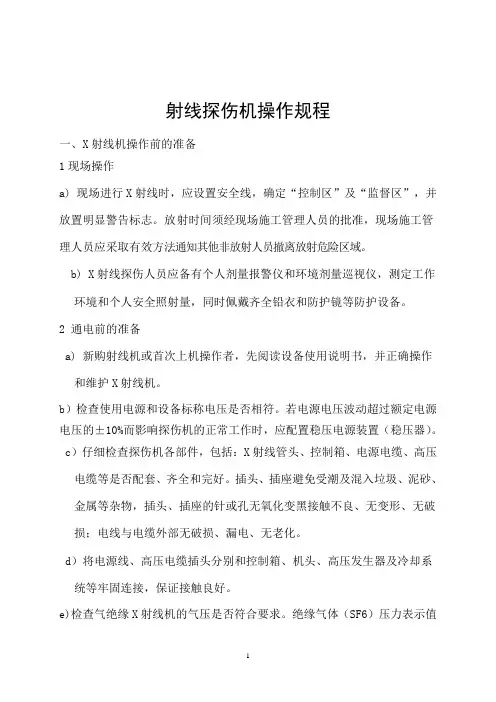

X射线探伤机安全操作规程
1、目的:确保设备持续正常运转，满足产品生产要求。
2、范围: 适用于X射线探伤机。
3、工作流程:
3.1、操作者必须熟练掌握该设备的机械技术性能，正确穿戴劳动保护用品并按以下顺序进行操作。
3.2、合上总电源开关，打开气源开关。
3.3、轮毂通过人工搬运至上料门口，进入防护铅房内，关闭侧门开关，平移导轨运载轮毂以20r/min输送到达检测区域，根据轮毂尺寸升降，调整至检测中心位置。
3.4、打开发射开关，射线产生，面板上的KV、 MA和计时均采用数字显示，在KV、 MA接通高压时，可调整到任何选定的工作值，在次条件下重复工作，勿需重新调整，一开高压会自动选定在工作位置上。
3.5、控制面板上设置有轮毂平台正转、反转、上升、下降和工件正转、反转、前进、后退按钮，操作者根据X射线工业电视显示进行调节。
3.6、通过汽车铝轮毂X射线实时成像检测系统对轮毂进行拍照处理。
3.7、检查完毕，关闭发射开关，发射停止。
3.8、在工作过程中，若按下急停开关，整机停止工作。
3.9、打开侧面，取下轮毂，工作完毕。
3.10、X射线机焦点转换必须在断电时转换。
3.11、机械传动调整电位器应在4档上，不得低于或高于4档。
3.12、进行设备检查、维护保养时，除非必要，必须将设备断电。
内蒙古华唐伟业再生资源有限公司
2016年3月25日
