1 绪论
1.1 机床在国民经济的地位及其发展简史
现代社会中，人们为了高效、经济地生产各种高质量产品，日益广泛的使用各种机器、仪器和工具等技术设备与装备。为制造这些技术设备与装备，又必须具备各种加工金属零件的设备，诸如铸造、锻造、焊接、冲压和切削加工设备等。由于机械零件的形状精度、尺寸精度和表面粗糙度，目前主要靠切削加工的方法来达到，特别是形状复杂、精度要求高和表面粗糙度要求小的零件，往往需要在机床上经过几道甚至几十道切削加工工艺才能完成。因此，机床是现代机械制造业中最重要的加工设备。在一般机械制造厂中，机床所担负的加工工作量，约占机械制造总工作量的40%～60%，机床的技术性能直接影响机械产品的质量及其制造的经济性，进而决定着国民经济的发展水平。可以这样说，如果没有机床的发展，如果不具备今天这样品种繁多、结构完善和性能精良的各种机床，现代社会目前所达到的高度物质文明将是不可想象的。
一个国家要繁荣富强，必须实现工业、农业、国防和科学技术的现代化，这就需要一个强大的机械制造业为国民经济各部门提供现代化的先进技术设备与装备，即各种机器、仪器和工具等。然而，一个现代化的机械制造业必须要有一个现代化的机床制造业做后盾。机床工业是机械制造业的“装备部”、“总工艺师”，对国民经济发展起着重大作用。因此，许多国家都十分重视本国机床工业的发展和机床技术水平的提高，使本国国民经济的发展建立在坚实可靠的基础上。
机床是人类在长期生产实践中，不断改进生产工具的基础上生产的，并随着社会生产的发展和科学技术的进步而渐趋完善。最原始的机床是木制的，所有运动都是由人力或畜力驱动，主要用于加工木料、石料和陶瓷制品的泥坯，它们实际上并不是一种完整的机器。现代意义上的用于加工金属机械零件的机床，是在18世纪中叶才开始发展起来的。当时，欧美一些工业最发达的国家，开始了从工场手工业向资本主义机器大工业生产方式的过度，需要越来越多的各种机器，这就推动了机床的迅速发展。为使蒸汽机的发明付诸实用，1770年前后创制了镗削蒸汽机汽缸内孔用的镗床。1797年发明了带有机动刀架的车床，开创了用机械代替人手控制刀具运动的先声，不仅解放了人的双手，并使机床的加工精度和工效起了一个飞跃，初步形成了现代机床的雏型。续车床之后，随着机械制造业的发展，其他各种机床也陆续被创制出来。至19世纪末，车床、钻床、镗床、刨床、拉床、铣床、磨床、齿轮加工机床等基本类型的机床已先后形成。
上世纪初以来，由于高速钢和硬质合金等新型刀具材料相继出现，刀具切削
性能不断提高，促使机床沿着提高主轴转速、加大驱动功率和增强结构刚度的方向发展。与此同时，由于电动机、齿轮、轴承、电气和液压等技术有了很大的发展，使机床的转动、结构和控制等方面也得到相应的改进，加工精度和生产率显著提高。此外，为了满足机械制造业日益广阔的各种使用要求，机床品种的发展也与日俱增，例如，各种高效率自动化机床、重型机床、精密机床以及适应加工特殊形状和特殊材料需要的特种加工机床相继问世。50年代，在综合应用电子技术、检测技术、计算技术、自动控制和机床设计等各个领域最新成就的基础上发展起来的数控机床，使机床自动化进入了一个崭新的阶段，与早期发展的仅适用于大批大量生产的纯机械控制和继电器接触器控制的自动化相比，它具有很高柔性，即使在单件和小批生产中也能得到经济的使用。
综观机床的发展史，它总是随着机械工业的扩大和科学技术的进步而发展，并始终围绕着不断提高生产效率、加工精度、自动化程度和扩大产品品种而进行的，现代机床总的趋势仍然是继续沿着这一方向发展。
我国的机床工业是在1949年新中国成立后才开始建立起来的。解放前，由于长期的封锁统治和19世纪中叶以后帝国主义的侵略和掠夺，我国的工农业生产非常落后，既没有独立的机械制造业，更谈不上机床制造业。至解放前夕，全国只有少数城市的一些规模很小的机械厂，制造少量简单的皮带车间、牛头刨床和砂轮等；1949年全国机床产量仅1000多台，品种不到10个。
解放后，党和人民政府十分重视机床工业的发展。在解放初期的三年经济恢复时期，就把一些原来的机械修配厂改建为专业厂；在随后开始的几个五年计划期间，又陆续扩建、新建了一系列机床厂。经过50多年的建设，我国机床工业从无到有，从小到大，现在已经成门类比较齐全，具有一定实力的机床工业体系，能生产5000多种机床通用品种，数控机床1500多种；不仅装备了国内的工业，而且每年还有一定数量的机床出口。
我国机床行业的发展是迅速的，成就是巨大的。但由于起步晚、底子薄，与世界先进水平相比，还有较大差距。为了适应我国工业、农业、国防和科学技术现代化的需要，为了提高机床产品在国际市场上的竞争能力，必须深入开展机床基础理论研究，加强工艺试验研究，大力开发精密、重型和数控机床，使我国的机床工业尽早跻身于世界先进行列。
1.2 组合机床的国内、外现状
世界上第一台组合机床于1908年在美国问世，30年代后组合机床在世界各国得到迅速发展。至今，它已成为现代制造工程（尤其是箱体零件加工）的关键设备之一。
现代制造工程从各个角度对组合机床提出了愈来愈高的要求，而组合机床也在不断吸取新技术成果而完善和发展。[1]
1.2.1 国内组合机床现状
我国加入WTO以后，制造业所面临的机遇与挑战并存、组合机床行业企业适时调整战略，采取了积极的应对策略，出现了产、销两旺的良好势头，截至2005年4月份，组合机床行业企业仅组合机床一项，据不完全统计产量已达1000余台，产值达3.9个亿以上，较2004年同比增长了10%以上，另外组合机床行业增加值、产品销售率、全员工资总额、出口交费值等经济指标均有不同程度的增长，新产品、新技术较去年年均有大幅度提高，可见行业企业运营状况良好。（1）行业企业产品结构的变化
组合机床行业企业主要针对汽车、摩托车、内燃机、农机、工程机械、化工机械、军工、能源、轻工及家电行业提供专用设备，随着我国加入WTO后与世界机床进一步接轨，组合机床行业企业产品开始向数控化、柔性化转变。从近两年是企业生产情况来看，数控机床与加工中心的市场需求量在上升，而传统的钻、镗、铣组合机床则有下降趋势，中国机床工具工业学会的《机床工具行业企业主要经济指标报表》是统计数据显示，仅从几个全国大型重点企业生产情况看，2003年生产数控机床890台，产值16187万元，生产加工中心148台，产值5770万元；2004年生产数控机床985台，产值25838万元，生产加工中心159台，产值7099万元；而2005年，截至4月份，数控机床、加工中心、产值已接近2003年全年水平，故市场在向数控、高精制造技术和成套工艺装备方面发展。
（2）行业企业的快速转变
“九五”后期，在组合机床行业企业的50多家组合机床分会会员中，仅有两家企业实行了股份改造，一家企业退出国有转为民营，其余的都是国有企业。而从2001至2002年，不到两年的时间，就先后有十几家企业实行股份制改造，一些小厂几乎全部退出国有转为民营，现在一些国家重点国有企业也在酝酿股份制改造，转制已势不可档，“民营经济在经历了从被歧视，被藐视到不可小视和现在高度重视4个阶段后，焕发勃勃生机。”组合机床行业企业正在以股份制、民营化等多种形式快速发展。
（3）组合机床技术装备现状与发展趋势
组合机床及其自动线是集机电于一体是综合自动化度较高的制造技术和成套工艺装备。它的特征是高效、高质、经济实用，因而被广泛应用与工程机械、交通、能源、军工、轻工、家电行业。我国的传统的组合机床及组合机床自动线主要采用机、电、气、液压控制，它的加工对象主要是生产批量比较大的大中型的箱体类和轴类零件（近年研制的组合机床加工连杆、板件等也占一定份额），
完成钻孔、扩孔、铰孔，加工各种螺纹、镗孔、车端面和凸台，在孔内镗各种形状槽，以及铣削平面和成型面等。组合机床的分类繁多，有大型组合机床和小型组合机床，有单面、双面、三面、卧式、立式、倾斜式、复合式，还有多工位回转台组合机床等；随着技术的不断是进步，一种新型的组合机床——柔性组合机床越来越受人们是亲昧，它应用多位主轴箱、可换主轴箱、编码随行夹具和刀具的自动更换，配以可编程序控制器（PLC）、数字控制（NC）等，能任意改变工作循环控制和驱动系统，并能灵活适应多种加工的可调可变的组合机床。另外，近年来组合机床加工中心、数控组合机床、机床辅机等在组合机床行业中所占份额也越来越大。
由于组合机床及其自动线是一种技术综合性很高的高技术专用产品，是根据用户特殊要求而设计的，它涉及到加工工艺、刀具、测量、控制、诊断监控、清洗、装配和试漏等技术。我国组合机床及其组合机床自动线总体技术水平比发达国家相对落后，国内所需的一些高水平组合机床及自动线几乎都从国外进口。工艺装备的大量进口势必导致投资规模的扩大，并使产品生产成本提高。因此，市场要求我们不断开发新技术、新工艺、研制新产品，由过去的“刚性”机床结构，向“柔性”化方向发展，满足用户需要，真正成为刚柔兼备的自动化装备。
1.2.2 国外组合机床现状]2[
80年代以来，国外组合机床技术在满足精度和效率要求的基础上，正朝着综合成套和具备柔性的方向发展。组合机床的加工精度、多品种加工的柔性以及机床配置的灵活多样方面均有新的突破性进展，实现了机床工作程序软件化、工序高度集中、高效短节拍和多功能知道监控。组合机床技术的发展趋势是：（1）广泛应用数控技术
国外主要的组合机床生产厂家都有自己的系列化完整的数控组合机床通用部件,在组合机床上不仅一般动力部件应用数控技术,而且夹具的转位或转角、换箱装置的自动分度与定位也都应用数控技术,从而进一步提高了组合机床的工作可靠性和加工精度。广州标致汽车公司由法国雷诺公司购置的缸盖加工生产线,就是由三台自动换箱组合机床组成的,其全部动作均为数控,包括自动上下料的交换工作台、环形主轴箱库、动力部件和夹具的运动,其节拍时间为58秒。
(2)发展柔性技术
80年代以来,国外对中大批量生产,多品种加工装备采取了一系列的可调、可变、可换措施,使加工装备具有了一定的柔性。如先后发展了转塔动力头、可换主轴箱等组成的组合机床;同时根据加工中心的发展,开发了二坐标、三坐标模块化的加工单元,并以此为基础组成了柔性加工自动线(FTL)。这种结构的变化,既可以实现多品种加工要求的调整变化快速灵敏,又可以使机床配置更加灵活多样。
(3)发展综合自动化技术
汽车工业的大发展,对自动化制造技术提出了许多新的需求,大批量生产的高效率,要求制造系统不仅能完成一般的机械加工工序,而且能完成零件从毛坯进线到成品下线的全部工序,以及下线后的自动码垛、装箱等。德国大众汽车公司KASSEL变速箱厂1987年投入使用的造价9000万马克的齿轮箱和离合器壳生产线,就是这种综合自动化制造系统的典范。该系统由两条相似对称布置的自动线组成,三班制工作,每条线日产2000件,节拍时间为40秒。全线由12台双面组合机床、18台三坐标加工单元、空架机器人、线两端的毛坯库和三坐标测量机组成,可实现3种零件的加工。空架机器人完成工件下线的码垛装箱工作。随着综合自动化技术的发展,出现了一批专门从事装配、试验、检测、清洗等装备的专业生产厂家,进一步提高了制造系统的配套水平。
(4)进一步提高工序集中程度
国外为了减少机床数量,节省占地面积,对组合机床这种工序集中程度高的产品,继续采取各种措施,进一步提高工序集中程度。如采用十字滑台、多坐标通用部件、移动主轴箱、双头镗孔车端面头等组成机床或在夹具部位设置刀库,通过换刀加工实现工序集中,从而可最大限度地发挥设备的效能,获取更好的经济效益。
1.3 机床设计的目的、内容、要求
1.3.1设计的目的
机床设计毕业设计，其目的在于通过机床主运动机械变速传动系统的结构设计，使我们在拟定传动和变速的结构方案过程中，得到设计构思、方案的分析、结构工艺性、机械制图、零件计算、编写技术文件和查阅资料等方面的综合训练，树立正确的设计思想，掌握基本的设计方法，培养基本的设计方法，并培养了自己具有初步的结构分析、结构设计和计算能力。
1.3.2 设计内容
(1)运动设计根据给定的被加工零件，确定机床的切削用量，通过分析比较拟定传动方案和传动系统图，确定传动副的传动比及齿轮的齿数，并计算主轴的实际转速与标准的相对误差。
(2)动力设计根据给定的工件，初算传动轴的直径、齿轮的模数；确定动力箱；计算多轴箱尺寸及设计传动路线。完成装配草图后，要验算传动轴的直径，齿轮模数否在允许范围内。还要验算主轴主件的静刚度。
(3)结构设计进行主运动传动轴系、变速机构、主轴主件、箱体、润滑与
密封等的布置和机构设计。即绘制装配图和零件工作图。
(4)编写设计说明书
1.3.3 设计要求
评价机床性能的优劣，主要是根据技术—经济指标来判定的。技术先进合理，亦即“质优价廉”才会受到用户的欢迎，在国内和国际市场上才有竞争力。机床设计的技术—经济指标可以从满足性能要求、经济效益和人机关系等方面进行分析。
1.4 机床的设计步骤
1.4.1调查研究
研究市场和用户对设计机床的要求，然后检索有关资料。其中包括情报、预测、实验研究成果、发展趋势、新技术应用以及相应的图纸资料等。甚至还可以通过网络检索技术查阅先进国家的有关资料和专利等。通过对上述资料的分析研究，拟订适当的方案，以保证机床的质量和提高生产率，使用户有较好的经济效益。
1.4.2 拟定方案
通常可以拟定出几个方案进行分析比较。每个方案包括的内容有：工艺分析、主要技术参数、总布局、传动系统、液压系统、控制操作系统、电系统、主要部件的结构草图、实验结果及技术经济分析等。
在制定方案时应注意以下几个方面：
（1）当使用和制造出现矛盾时，应先满足使用要求，其次才是尽可能便于制造。要尽量用先进的工艺和创新的结构；
（2）设计必须以生产实践和科学实验为依据，凡是未经实践考验的方案，必须经过实验证明可靠后才能用于设计；
（3）继承与创造相结合，尽量采用先进工艺，迅速提高生产力，为实现四个现代化服务。注意吸取前人和国外的先进经验，并在此基础上有所创造和发展。
1.4.3 工作图设计
首先，在选定工艺方案并确定机床配置形式、结构方案基础上，进行方案图纸的设计。这些图子包括：被加工零件工序图、加工示意图、机床联系尺寸图和生产率计算卡，统称“三图一卡”设计。并初定出主轴箱轮廓尺寸，才能确定机床各部件间的相互关系。
其次，绘制机床的总装图、部分部件装配图、液压系统图、PLC接线图和梯
形图。
然后，整理机床有关部件与主要零件的设计计算书，编制各类零件明细表，编写机床说明书等技术文件。
最后，对有关图纸进行工艺审查和标准化审查。
2 组合机床的总体设计
2.1 组合机床方案的制定
2.1.1制定工艺方案
零件加工工艺将决定组合机床的加工质量、生产率、总体布局和夹具结构等。所以，在制定工艺方案时，必须计算分析被加工零件图，并深入现场了解零件的形状、大小、材料、硬度、刚度，加工部位的结构特点加工精度，表面粗糙度，以及定位，夹紧方法，工艺过程，所采用的刀具及切削用量，生产率要求，现场所采用的环境和条件等等。并收集国内外有关技术资料，制定出合理的工艺方案。
根据被加工被零件（减速箱箱盖）的零件图（图2-1），加工八个螺栓孔的工艺过程。
(1) 加工孔的主要技术要求。
加工4个M8螺纹底孔的孔。
孔的位置度公差为Φ0.1mm ，与Φ12孔同心。
工件材料为HT21-40，HB170～241
要求生产纲领为（考虑废品及备品率）年产量6万件，单班制生产
(2) 工艺分析
加工该孔时，孔的位置度公差为0.1mm
根据组合机床用的工艺方法及能达到的经济精度，可采用如下的加工方案。
一次性加工螺纹底孔，孔径为Φ6.5
(3) 定位基准及夹紧点的选择
加工此离合器压盖的孔，以底面的两个支承点限制X 、Y 和X 、Y 四个自
由度，位于中间的心轴起到了很好的定位作用。
在保证加工精度的情况下，提高生产效率减轻工人劳动量，而工件也是大批量生产，由于夹具在本设计中没有考虑，因此在设计时就认为是人工夹紧。
2.1.2 确定组合机床的配置形式和结构方案。
(1)被加工零件的加工精度
被加工零件需要在组合机床上完成的加工工序及应保证的加工精度，是制造
机床方案的主要依据。离合器压盘加工孔的精度要求不高，可采用钻孔组合机 床，工件各孔间的位置精度为0.1mm,它的位置精度要求不是很高，安排加工时 可以在下一个安装工位上对所有孔进行最终精加工。为了加工出表面粗糙度为
钻孔组合机床设计文献综述 附:文献综述或报告 钻孔组合机床设计 组合机床是以通用部件为基础，配以按工件特定外形和加工工艺设计的专用部件和夹具，组成的半自动或自动专用机床。 组合机床一般采用多轴、多刀、多工序、多面或多工位同时加工的方式，生产效率比通用机床高几倍至几十倍。由于通用部件已经标准化和系列化，可根据需要灵活配置，能缩短设计和制造周期。因此，组合机床兼有低成本和高效率的优点，在大批、大量生产中得到广泛应用，并可用以组成自动生产线。 组合机床一般用于加工箱体类或非凡外形的零件。加工时，工件一般不旋转，由刀具的旋转运动和刀具与工件的相对进给运动，来实现钻孔、扩孔、锪孔、铰孔、镗孔、铣削平面、切削内外螺纹以及加工外圆和端面等。有的组合机床采用车削头夹持工件使之旋转，由刀具作进给运动，也可实现某些回转体类零件(如飞轮、汽车后桥半轴等)的外圆和端面加工。 组合机床是由大量的通用部件和少量专用部件组成的工序集中的高效专用机床。它能够对一种(或多种)零件进行多刀、多轴、多面、多工位加工。在组合机床上可以完成钻孔、扩孔、铰孔、镗孔、攻丝、车削、铣削、磨削及滚压等工序，生产效率高，加工精度稳定。 组合机床与通用机床、其他专用机床比较，具有以下特点: (1)组合机床上的通用部件和标准零件约占全部机床零、部件总量的70~80%，因此设计和制造的周期短，投资少，经济效果好。 (2)由于组合机床采用多刀加工，并且自动化程度高，因而比通用机床生产效率高，产品质量稳定，劳动强度低。
(3)组合机床的通用部件是经过周密设计和长期生产实践考验的，又有专门厂成批制造，因此结构稳定、工作可靠，使用和维修方便。 (4)在组合机床上加工零件时，由于采用专用夹具、刀具和导向装置等，加工质量靠工艺装备保证，对操作工人的技术水平要求不高。 (5)当被加工产品更新时，采用其他类型的专用机床时，其大部部件要报废。用组合机床时，其通用部件和标准零件可以重复利用，不必另行设计和制造。 (6)组合机床易于联成组合机床自动线，以适应大规模的生产需要。 组合机床虽然有很多优点，但也还有缺点: (1)组合机床的可变性较万能机床低，重新改装时有10%~20%的零件不能重复利用，而且改装时劳动量较大。 (2)组合机床的通用部件不是为某一种机床设计的，它是具有较广的适应性。这样，就使组合机床的结构较专用机床稍为复杂些。 近几年组合机床在汽车、拖拉机、柴油机、电机、仪器、缝纫机、自行车、阀门、矿山机械、冶金、航空、纺织机械及军工等部门已获得广泛的使用，一些中小批量生产部门也开始推广使用。我国在组合机床及其自动线上将获得较快的发展，其发展方向为: 1、提高通用部件的水平衡量通用部件水平的主要标准是:品种规格齐全，动、静态性能参数先进，工艺性好，精度高和精度保持性好。 目前应注意开发适应强力铣削的大功率动力滑台，高精度镗削头和高精度滑台，以及适应中、 小批生产的快调、速换动力部件和支承部件。 机械驱动的动力部件具有性能稳定，工作可靠等优点。目前，机械驱动的动力部件应用了交流变频调速电机和直流伺服电机等，使机械驱动的动力部件增添了新的竞争能力。
目录 引言 1、明确液压系统的设计要求 (3) 2、负载与运动分析 (3) 2.1负载分析 (4) 2.2速度分析 (5) 3、选定液压系统主要参数 (6) 3.1初选液压缸工作力 (6) 3.2计算液压缸结构数 (7) 4、拟定液压系统图 (8) 4.1选择基本回路 (8) 4.2回路的合成 (9) 5、液压元件的选择 (11) 5.1液压泵及驱动电动机功率的确定 (11) 5.1液压泵及驱动电动机功率的确定 (12) 6、系统油液升温验算 (13) 设计小结 (14) 参考文献 (15)
引 言 液压系统已经在各个部门得到越来越广泛的应用，而且越先进的设备，其应用液压系统的部门就越多。 液压传动是用液体作为来传递能量的，液压传动有以下优点：易于获得较大的力或力矩，功率重量比大，易于实现往复运动，易于实现较大范围的无级变速，传递运动平稳，可实现快速而且无冲击，与机械传动相比易于布局和操纵，易于防止过载事故，自动润滑、元件寿命较长，易于实现标准化、系列化。 液压传动的基本目的就是用液压介质来传递能量，而液压介质的能量是由其所具有的压力及力流量来表现的。而所有的基本回路的作用就是控制液压介质的压力和流量，因此液压基本回路的作用就是三个方面：控制压力、控制流量的大小、控制流动的方向。所以基本回路可以按照这三方面的作用而分成三大类：压力控制回路、流量控制回路、方向控制回路。 1.明确液压系统的设计要求 设计一台卧式单面多轴钻孔组合机床液压系统，要求完成工件的定位与夹紧，所需夹紧力不得超过6000N 。该系统工作循环为：快进——工进——快退——停止。机床快进快退速度约为6 m ／min ，工进速度可在30～120mm ／min 范围内无级调速, 快进行程为200mm ，工进行程为50mm ，最大切削力为25kN ，运动部件总重量为15 kN ，加速（减速）时间为0.1s ，采用平导轨，静摩擦系数为0.2，动摩擦系数为0.1。 2.负载分析与速度分析 2.1负载分析 负载分析中，暂不考虑回油腔的背压力，液压缸的密封装置产生的摩擦阻力在机械效率中加以考虑。因工作部件是卧式放置，重力的水平分力为零，这样需要考虑的力有：夹紧力，导轨摩擦力，惯性力。 在对液压系统进行工况分析时，本设计实例只考虑组合机床动力滑台所受到的工作负载、惯性负载和机械摩擦阻力负载，其他负载可忽略。 （1）工作负载F W 工作负载是在工作过程中由于机器特定的工作情况而产生的负载，对于金属切削机床液压系统来说，沿液压缸轴线方向的切削力即为工作负载，即 N F t K 25
前言 本设计需要综合运用大学四年所学的知识，同时还需进一步学习各方面相关的知识，发挥创新能力。本设计作为一名机械工程学院机电专业学生的毕业设计，满足毕业设计的要求，难度及工作量适中，在内容上力求简明扼要、严格精选。 本设计论文包括以下几大部分内容：中英文摘要、绪论、第一章机床总体设计、第二章多轴箱部件设计、第三章多轴箱零件校核及总结和参考文献。 本设计全部采用最新的国家标准和技术规范，以及标准术语和常用术语。 本设计全部由机械工程学院XXX教授指导，在设计中承蒙张教授和本设计组中同学的支持和帮助，为本人提供了许多宝贵的意见和建议、资料，在此表示衷心的感谢！ 由于本人水平有限，在设计中难免有错误和不妥之处，恳请各位老师批评指正！
目录 前言 (1) 中文摘要 (Ⅰ) 英文摘要 (Ⅲ) 绪论 (1) 第一章、组合机床总体设计 (5) 1-1、组合机床工艺方案的制定 (5) 1-2、组合机床切削用量的选择 (6) 1-3、组合机床配置型式的选择 (6) 1-4、组合机床的总体方案设计 (7) 第二章、多轴箱部件设计 (13) 2-1、多轴箱设计 (13) 2-2、主轴设计 (13) 2-3、齿轮布置 (13) 2-4、多轴箱的润滑，手柄轴的设置 (17)
第三章、多轴箱零件校核 (19) 3-1、轴的校核 (19) 3-2、齿轮的校核 (22) 3-3、轴承的选择与校核 (24) 总结 (26) 参考文献 (27)

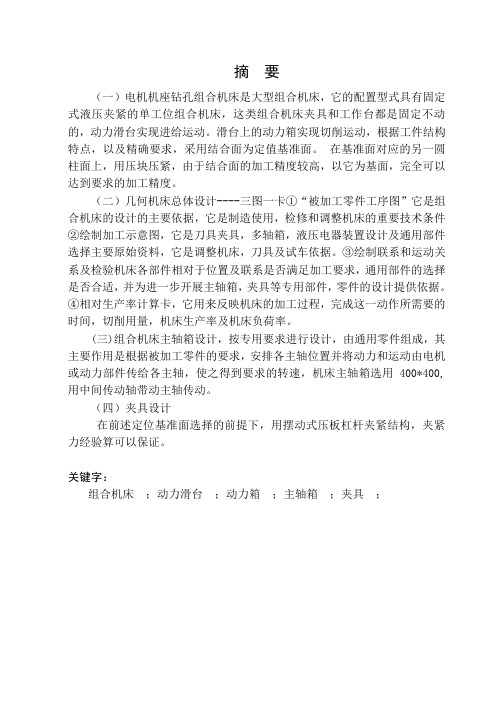

摘要 本论文主要说明组合机床设计的基本过程及要求。组合机床是按高度集中原则设计的，即在一台机床上可以同时完成同一种工序或多种不同工序的加工。组合机床发展于工业生产末期，与传统的机床相比：组合机床具有许多优点：效率高、精度高、成本低。它由床身、立柱、工作台、及电源一些基本部件及一些特殊部件，根据不同的工件加工所需而设计的。 在组合机床上可以完成很多工序，但就目前使用的大多数组合机床来说，则主要用于平面加工和孔加工两大类工序。论文主要内容包括四大部分：（1）、制定工艺方案通过了解被加工零件的加工特点、精度和技术要求、定位夹紧情况、生产效率及机床的结构特点等，确定在组合机床上完成的工艺内容及加工方法，并绘制被加工零件工序图。 （2）、组合机床的总体设计确定机床各部件之间的相互关系，选择通用部件和刀具的导向，计算切削用量及机床生产效率、绘制机床的尺寸联系图及加工示意图。 （3）、组合机床部件设计包括专用多轴箱的设计，传动布局合理，轴与齿轮之间不发生干涉，保证传动的平稳性和精确性。专用主轴设计、轴承的选用及电机的选择等。 （4）、液压装置的设计液压滑台、定位夹紧装置均为液压控制。并采用了许多液压控制阀，保证了运动的平衡性，循环性和精确性。 另外，本文还涉及到大量的设计和计算，包括： （1）、主轴的选择和传动布置，以保证加工过程中被加工零件的精度； （2）、传动轴的设计和校核，以保证轴的刚度； （3）、齿轮的设计、计算，对齿轮的强度和刚度进行校核； 多轴箱部分是本次设计的重要环节，本次设计中它的设计既要保证工作台的运动的合理、平衡和准确，又要满足工作要求。在本文中的大量设计、计算使它在理论上满足了设计和工作的要求。
摘要 组合机床及其自动线是集机电于一体的综合自动化程度较高的制造技术和成套工艺装备。它的特征是高效、高质、经济实用，因而被广泛应用于工程机械、交通、能源、军工、轻工、家电等行业。我国传统的组合机床及组合机床自动线主要采用机、电、气、液压控制，它的加工对象主要是生产批量比较大的大中型箱体类和轴类零件，完成钻孔、扩孔、铰孔，加工各种螺纹、镗孔、车端面和凸台，在孔内镗各种形状槽，以及铣削平面和成形面等。随着技术的不断进步，一种新型的组合机床——柔性组合机床越来越受到人们的青睐，它应用多位主轴箱、可换主轴箱、编码随行夹具和刀具的自动更换，配以可编程序控制器（PLC）、数字控制（NC）等，能任意改变工作循环控制和驱动系统，并能灵活适应多品种加工的可调可变的组合机床。 本文对可编程序控制器（PLC）应用于双面钻孔组合机床电气控制系统的设计思想作了介绍。对系统的硬件组成和软件设计作了较为详细的阐述。 关键词：可编程控制器（PLC）,组合机床,步进梯形指令(STL)，动力滑台。
Abstract Combination machine tools and automatic line is a comprehensive collection and integration of high degree of automation in the manufacturing technology and process equipment packages. It is characterized by highly efficient, high quality, economical and practical, they have been widely used for mechanical engineering, communications, energy, industry, light industry, and home electrical appliances industry. Our traditional combination machine tools and machine tool portfolio automatically routes primarily use machines, electricity, gas, hydraulic control, and its processing is targeted at the production lot larger-and medium-bold type and Zhou Lei parts and complete drilling, reaming, cut Kong, the processing of thread, boring, cars carry noodles and protrude Taiwan in Conedera smooth-bore various shapes shafts and horizontal Xianxiao and shape face. As technology advances, a new portfolio of machine tools -- soft combination machine tools increasingly been favored, it applied a line box, convertible main boxes, coding and cutlery accompanying jig automatic replacement, coupled with programmable controller (PLC), numerical control (NC), to
设计一卧式单面多轴钻孔组合机床动力滑台的液压系统。 1）工作循环：快进—工进—快退—停止。 2）工作参数轴向切削力21000N ，移动部件总重10000N ，快进行程 100mm ，快进与快退速度 4.2m ／min ，工进行程 20mm ，工进速度 0.05m ／min ，加、减速时间为0.2s ，静摩擦系数0.2，动摩擦系数0.1，动力滑台可在中途停止。 一、负载分析 负载分析中，暂不考虑回油腔的背压力，液压缸的密封装置产生的摩擦阻力在机械效率中加以考虑。因工作部件是卧式放置，重力的水平分力为零，这样需要考虑的力有：切削力，导轨摩擦力和惯性力。导轨的正压力等于动力部件的重力，设导轨的静摩擦力为fs F ，动摩擦力为fd F ，则 N N F f F N s fs 2000100002.0=?== N N F f F N d fd 1000100001.0=?== 而惯性力 N N t v g G t v m F m 3572 .08.960 /2.410000 =??=??=??= 如果忽略切削力引起的颠覆力矩对导轨摩擦力的影响，并设液压缸的机械效率95.0=m η，则液压缸在各工作阶段的总机械负载可以算出，见表1。 表1 液压缸各运动阶段负载表
快进 m fd F F η/= 1053 工进 m fd t F F F η/)(+= 23158 快退 m fd F F η/= 1053 根据负载计算结果和已知的各阶段的速度，可绘制出负载图（l F -）和速度图（l v -），见图1a 、b 。横坐标以上为液压缸活塞前进时的曲线，以下为液压活塞退回时的曲线。 a) b) 图1 负载速度图 a ）负载图 b ）速度图 二、液压系统方案设计 1. 确定液压泵类型及调速方式 参考同类组合机床,同时根据本题要求。选用双作用叶片泵双泵供油，同时
毕业设计(论文)开题报告 题目：汽车变速箱钻孔组合机床后多轴箱设计
注：1. 正文：宋体小四号字，行距20磅。 2. 开题报告由各系集中归档保存。 参考文献 [1] 徐旭东，周菊琪.现代组合机床技术及其发展[J] .中国机械工程,1995,(6):12-13. [2] 谢家瀛.组合机床设计简明手册[M].北京：机械工业出版社，1996.1-89. [3] 孙恒，陈作模、葛文杰.机械原理[M].北京：机械工业出版社，2006.1-88. [4] 濮良贵，纪名刚.机械设计[M].北京：高等教育出版社，2006.22-63 [5] 钱云峰，殷锐.互换性与技术测量[M].北京：电子工业出版社，2011.35-49 [6] 卢秉恒.机械制造技术基础[M].北京：机械工业出版社，2008.100-120. [7] 彭得利.变速器箱体专用钻床主轴箱的设计[J].装备制造技术，2011,（3）：23-26. [8] 云继夏，陆文欣，韩遂太.曲拐传动多轴箱的设计[J].组合机床通讯，1978,（4）:27-47. [9] 刘文信.组合机床多轴箱齿轮强度的验算[J].组合机床，1983,（10）:1-3. [10] 许玉改.钻、扩、铰孔共用一个主轴箱的组合机床设计[J].科技信息，2012,（27）:111-112. [11] 张亚慧.钻攻复合主轴箱的设计[J]. 组合机床与自动化加工技术,2001,(10):49-51. [12] 李运保,郭动针,冯云峰.钻孔、攻螺纹主轴的共箱设计[J]. 组合机床与自动化加工 技,2000,(1):15-16.
[13] 费叶琦,刘英,黄秀玲.钻孔组合机床主轴箱体的设计计算[J]. 林业机械与木工设备， 2012,40(8):37-40. [14] John D，Ramboz.Machinable Rogowski Coil, Design, and Cal ibration [J]. IEEE Instrument and Measurement,1996,45(2):511-515. [15] Xingguo Han,Binwu wang.Research on Distributed Remote Monitoring System for NC Machine Tools[J]. Proceedings of the 3nd International Conference on Digital Manufacturing & Automation,2012,(8):200-213. [16] SCHMITZ Tony. Receptance Coupling for Tool Point Dynamics Prediction on Machine Tools[J]. Chinese Journal of Mechanical Engineering,2011,(5):130-135.
毕业设计指导书 设计课题：卧式单面多轴钻孔组合机床液压系统设计适用：机械设计制造及其自动化专业
前言 液压传动技术是机械设备中发展最快的技术之一，特别是近年来与微电子、计算机技术结合，使液压技术进入了一个新的发展阶段，机、电、液、气一体是当今机械设备的发展方向。在数控加工的机械设备中已经广泛引用液压技术。作为数控技术应用专业的学生初步学会液压系统的设计，熟悉分析液压系统的工作原理的方法，掌握液压元件的作用与选型及液压系统的维护与修理将是十分必要的。 液压传动在国民经济的各个部门都得到了广泛的应用，但是各部门采用液压传动的处发点不尽相同：例如，工程机械、压力机械采用液压传动的主要原因是取其结构简单、输出力大；航空工业采用液压传动的主要原因是取其重量轻、体积小；机床上采用液压传动的主要原因则是取其在工作过程中能无级变速，易于实现自动化，能实现换向频繁的往复运动等优点。为此，液压传动常在机床的如下一些装置中使用： 1．进给运动传动装置 这项应用在机床上最为广泛，磨床的砂轮架，车床、自动车床的刀架或转塔刀架，磨床、钻床、铣床、刨床的工作台或主轴箱，组合机床的动力头或滑台等，都可采用液压传动。 2．往复主体运动传动装置 龙门刨床的工作台、牛头刨床或插床的滑枕，都可以采用液压传动来实现其所需的高速往复运动，前者的速度可达60～90m/min，后者的速度可达30～50m/min。这些情况下采用液压传动，在减少换向冲击、降低能量消耗，缩短换向时间等方面都很有利。 3．回转主体运动传动装置 车床主轴可以采用液压传动来实现无级变速的回转主体运动，但是这一应用目前还不普遍。 4．仿形装置 车床、铣床、刨床上的仿形加工可以采用液压伺服系统来实现，其精度最高可达0.01～0.02mm。此外，磨床上的成型砂轮修正装置和标准四缸校正装置亦
摘要 本次设计是结合近年来国内外机床行业发展的新趋势,针对柴油机汽缸盖两侧的小孔钻削的组合机床设计.组合机床是由大量的通用部件和少量的专用部件组成的工序集中的高效率机床,它能够对一种(多种)零件进行多刀,多轴,多面,多工位加工,制造的周期短,投资少,经济效益高. 关键词:汽缸盖;毛坯;定位;机床夹具;金属切削;钻头
ABSTRACT This design was unified the new tendency of domestic and foreign machine tool’s industry development in the recent years, aimed at the design of assembled machine tool of the two sides’ pore drilling of diesel engine cylinder’s cover. The assembled machine tool is the centralized working procedure and high efficiency machine tool, which is composed by the massive general parts and the few special parts, it can process one kind (or many kinds)of part on the multi-knives, multiple-spindle, multi- surface, multi-locations. Its manufacture cycle is short, the investment is little ,but the economic benefit is high. Keywords:Cylinder Head；roughCutters；allocation; jig; metal cutting; drills
摘要（Abstract） 书中详细描绘了整个课程设计的过程 前言（Introduction）Why? 主要是说明写作的目的，介绍有关的概念及定义以及综述的范围，扼要说明有关主题的现状或争论焦点，使读者对全文要叙述的问题有一个初步的轮廓。 正文（Subjects）How? 通过老师的安排，阅读了有关组合机床的总体设计和组合机床的多轴箱设计这两章的书籍，感觉对于毕业设计的思路清晰了许多。 首先从第三章开始，开始主要讲述了对于制定工艺方案，确定机床配置和结构方案，和总设计三图一卡。针对我们的毕业所设计的零件为汽车的变速箱箱体，本书在夹具体的设计和孔的精度要求有详细的阐述，使我们受益匪浅。另外书上也对机床是否批量生产分情况进行了论述，第三章介绍了钻孔，扩孔，铰孔，镗孔4种孔的尺寸精度，工序的集中和分散的处理。其中定位基准的选择“一面双孔”是最常用的方法，也是目前我们希望采用的方法，这样做可以做到整个工艺过程基准统一，从而减少由基准转换带来的累积误差。其中非箱体类零件定位基准的选择应采用以V型铁为主要定位元件，常采用一个孔及一个平面的定位方法。本书对孔加工常用工序间余量有详细的表格介绍。组合机床切削用量选择上，一般根据经验应比一般万能机床单刀加工低30%左右。在复合刀具切削用量上，进给量通常暗复合刀具最小直径选择，切削速度按复合刀具的最大直径选择，组合机床通常要求切削用量的选择使刀具耐用度不低于一个工作班，最少不低于4H。在第三章的中部，书中对于不同的组合机床切削用量的选择方法进行了不同的表格的描述。根据选定的切削用量，确定切削力，作为选择动力部件急夹具设计的依据，确定切削转矩的尺寸，确定切削功率，用以选择主传动电机功率，确定刀具耐久度，用以验证所选刀具是否合理。书中还绘出了切削轴向力F，钻头直径D，每转进给量f，切削转矩M，切削功率p，刀具耐久度T，切削速度v零件的布氏硬度值之间的计算。还有对于选择刀具结构也做了不同的描述。 接着介绍完组合机床的设计方案之后，便是三图一卡的设计。其中分为被加工零件工序图的作用及内容，加工示意图，机床联系尺寸图以及编制生产率计算卡。其中被加工零件工序图它是组合机床设计的主要依据，也是制造，使用，检验和调整机床的重要技术文件，而加工示意图表示被加工零件在机床上的加工过程，刀具，辅助的布置情况以及工件，夹
目录 一摘要 (1) 二设计的技术要求和设计参数 (1) 三工况分析 (2) 1 确定执行元件 (2) 2 分析系统工况 (2) 3 负载循环图和速度循环图 (3) 4 确定系统主要参数 (4) 四拟定液压系统原理图 (7) 1 速度控制回路的选择 (7) 2 换向和速度换接回路的选择 (7) 3 压力控制回路的选择 (8) 五液压元件的选择 (9) 1确定液压泵和电机规格 (9) 2.电机的选择 (10) 3.阀类元件和辅助元件的选择 (11) 4.油管的选择 (12) 5油箱的设计 (13) 六液压系统性能的验算 (13) 1 管路系统压力损失演算 (13) 2 油液温升验算 (14) 七设计心得 (16) 八参考文献 (17)
一摘要 作为一种高效率的专用机床，组合机床在大批、大量机械加工生产中应用广泛。本次课程设计将以组合机床动力滑台液压系统设计为例，介绍该组合机床液压系统的设计方法和设计步骤，其中包括组合机床动力滑台液压系统的工况分析、主要参数确定、液压系统原理图的拟定、液压元件的选择以及系统性能验算等。 组合机床是以通用部件为基础，配以按工件特定外形和加工工艺设计的专用部件和夹具而组成的半自动或自动专用机床。组合机床一般采用多轴、多刀、多工序、多面或多工位同时加工的方式，生产效率比通用机床高几倍至几十倍。组合机床是由一些通用和专用零部件组合而成的专用机床，广泛应用于成批大量的生产中。组合机床上的主要通用部件——动力滑台是用来实现进给运动的，只要配以不同用途的主轴头，即可实现钻、扩、铰、镗、铣、刮端面、倒角及攻螺纹等加工。动力滑台有机械滑台和液压滑台之分。液压动力滑台是利用液压缸将泵站所提供的液压能转变成滑台运动所需的机械能的。它对液压系统性能的主要要速度换接平稳，进给速度稳定，功率利用合理，效率高，发热少。组合机床兼有低成本和高效率的优点，并可用以组成自动生产线。液压系统由于具有结构简单、动作灵活、操作方便、调速围大、可无级连读调节等优点，在组合机床中得到了广泛应用。 液压系统在组合机床上主要是用于实现工作台的直线运动和回转运动，如图1所示，如果动力滑台要实现二次进给，则动力滑台要完成的动作循环通常包括：原位停止快进I工进死挡铁停留快退原位停止。关键词：组合机床液压系统 图1 组合机床动力滑台工作循环 二设计的技术要求和设计参数 设计一台卧式单面多轴钻孔组合机床动力滑台的液压系统，其实现的工作循环是：快进—工进—快退—停止。主要参数：轴向切削阻力为20000N；移动部件总重力为10000N；快进行程为200mm，快进和快退速度均为4m/min，工进行程50mm，工进速度为30—120mm/min,加速、减速时间均为0.2s，利用平导轨，静摩擦系数为0.2，动摩擦系数为0.1.要求活塞杆固定，油缸与工作台连接。设计该组合机床的液压传动系统。
1 绪论 1.1 课题的来源 在国内外组合机床已发展成为一个新兴的工业部门。由于技术、经济、生产上的原因，早在50年代已经迅速发展并具有专门经营这项业务的企业。 在技术上，由于传统的普通机床精度低、并且不能同时加工同一零件，导致生产效率低。而社会生产力的巨大发展要求制造技术向高精度与高效率方向前进。而组合机床是以通用部件为基础，配以少量专用部件，对一种或若干种工件按预先确定的工序进行加工的机床。它能对工件进行多刀、多轴、多面、多工位、同时加工。采用组合机床即能提高生产率又能提高加工精度。 在经济上，如果就设备以淘汰的形式更换为新设备则耗资巨大，很不经济，而采用组合机床加以现代化，为中小型企业和大企业创造了可观的经济效益。 在生产上，组合机床最适合多品种，中小批量生产，很符合现代化机械制造业的生产需要。 就本课题的国内外概况而言，我国是拥有上百万台机床的国家，要在短时间内实现机床多方位加工和高效率、高精密、设备的更新，国情上讲全面更新是不大可能的，组合机床的设计就以成为一个重要的研究方向。因此组合机床的设计加以自动化将会使得我们的国家的制造业迅速发展。在组合机床设计中引入了微机，不但技术上具有先进性，同时应用上也比传统的机床有了较大的通用性和可用性。 1.2 指导思想 组合机床是以通用部件为基础，配以少量专用部件，对一种或若干种工件按预先确定的工序进行加工的机床。它能对工件进行多刀、多轴、多面、多工位、同时加工。在组合机床上可以完成钻孔、扩孔、镗孔、攻丝、车削、铣削、磨削及滚压等工序，随着组合机床技术的发展，它能完成的工艺范围日益扩大。组合机床所使用的通用部件是具有特定功能、按标准化、系列化原则设计、制造的组合机床基础部件。每种通用部件有合理的规格尺寸系列，有适用的技术参数和完善的配套关系。组合机床设计应根据机床的性能要求配套液压、气压和电控等系统。
毕业设计（论文）开题报告 题目：汽车变速箱钻孔组合机床后多轴箱设计
用多位主轴箱、可换主轴箱、编码随行夹具和刀具的自动更换，配以可编程序控制器（PLC、数字控制（NQ等，能任意改变工作循环控制和驱动系统，并能灵活适应多种加工的可调可变的组合机床。另外，近年来组合机床加工中心、数控组合机床、机床辅机等在组合机床行业中所占份额也越来越大。由于组合机床及其自动线是一种技术综合性很高的高技术专用产品，是根据用户特殊要求而设计的，它涉及到加工工艺、刀具、测量、控制、诊断监控、清洗、装配和试漏等技术。我国组合机床及其组合机床自动线总体技术水平比发达国家相对落后，国内所需的一些高水平组合机床及自动线几乎都从国外进口。工艺装备的大量进口势必导致投资规模的扩大，并使产品生产成本提高。因此，市场要求我们不断开发新技术、新工艺、研制新产品，由过去的“刚性”机床结构，向“柔性”化方向发展，满足用户需要，真正成为刚柔兼备的自动化装备。 80年代以来，国外组合机床技术在满足精度和效率要求的基础上，正朝着综合成套和具备柔性的方向发展。组合机床的加工精度、多品种加工的柔性以及机床配置的灵活多样方面均有新的突破性进展，实现了机床工作程序软件化、工序高度集中、高效短节拍和多功能知道监控。组合机床技术的发展趋势是： （1）广泛应用数控技术 国外主要的组合机床生产厂家都有自己的系列化完整的数控组合机床通用部件，在组合机床上不仅一般动力部件应用数控技术，而且夹具的转位或转角、换箱装置的自动分度与定位也都应用数控技术，从而进一步提高了组合机床的工作可 靠性和加工精度。广州标致汽车公司由法国雷诺公司购置的缸盖加工生产线，就是由三台自动换箱组合机床组成的，其全部动作均为数控，包括自动上下料的交换工作台、环形主轴箱库、动力部件和夹具的运动，其节拍时间为58秒。 （2）发展柔性技术 80年代以来，国外对中大批量生产，多品种加工装备采取了一系列的可调、可 变、可换措施，使加工装备具有了一定的柔性。如先后发展了转塔动力头、可换主轴箱等组成的组合机床；同时根据加工中心的发展，开发了二坐标、三坐标模块化的加工单元，并以此为基础组成了柔性加工自动线（FTL）。这种结构的变化，既可以实现多品种加工要求的调整变化快速灵敏，又可以使机床配置更加灵活多样。 （3）进一步提高工序集中程度 国外为了减少机床数量，节省占地面积，对组合机床这种工序集中程度高的产品,继续采取各种措施，进一步提高工序集中程度。如采用十字滑台、多坐标通用部件、移动主轴箱、双头镗孔车端面头等组成机床或在夹具部位设置刀库，通过换刀加工实现工序集中，从而可最大限度地发挥设备的效能，获取更好的经济效益。 2.本课题研究的主要内容和拟采用的研究方案、研究方法或措施 2.1本课题研究的主要内容
《液压与气压传动》 课程设计说明书 题目：卧式单面多轴钻孔组合机床液压传动系统设计 院系： 专业： 班级： 姓名： 学号： 指导教师： 日期：2013年7月18日
目录 一、设计要求及工况分析 (3) 二、确定液压系统主要参数 (5) 三、拟定液压系统原理图 (7) 四、计算和选择液压件 (8) 五、液压缸设计基础 (11) 5.1液压缸的轴向尺寸 (11) 5.2主要零件强度校核 (11) 六、验算液压系统性能 (14) 七、设计小结 (17)
一、设计要求及工况分析 1.设计要求 要求设计一台卧式单面多轴钻孔组合机床动力滑台的液压系统。要求实现的动作顺序为：快进→工进→快退→停止。液压系统的主要参数与性能要求如下：轴向切削力总和F e =30500N ，移动部件总重量G ＝19800N ；快进行程为100mm ，快进与快退速度0.1m/s ，工进行程为50mm ，工进速度为0.88mm/s ，加速、减速时间均为0.2s ，利用平导轨，静摩擦系数0.2；动摩擦系数为0.1。液压系统的执行元件使用液压缸。 2.负载与运动分析 （1）工作负载 工作负载即为切削阻力N F e 30500= （2）摩擦负载f F 摩擦负载即为导轨的摩擦阻力 静摩擦阻力 N F fs 3960198002.0=?= 动摩擦阻力 N F fd 1980198001.0=?= （3）惯性负载 （4） 运动时间 快进 s v L t 11 .01 .0111=== 工进 s v L t 8.561000 88.005.0222=÷== 快退 s s v L L t 5.11.010)50100(33211=?? ? ????+=+=- 设液压缸的机械效率 cm η =0.9，得出液压缸在各阶段的负载和推力，如表1所列。 表1 液压缸在各运动阶段的负载和推力（cm η=0.9） 1010N N 2 . 0 1 . 0 8 . 9 19800 i = ? = ? ? = t g G F υ
液压与气压传动课程 设计说明书 课程设计题目：卧式单面多轴钻孔组合机床液压 系统设计 作者所在系部：机电工程学院 作者所在专业：机械设计制造及其自动化 作者所在班级： 作者姓名： 作者学号： 指导教师姓名： 完成时间：
北华航天工业学院
摘要 液压系统具有广泛的工艺适应性、优良的控制性能、反应快、输出力（或力矩）大等优点。在机床中被广泛的采用。液压传动技术是机械设备中发展最快的技术之一，特别是近年来与微电子、计算机技术的结合，使液压技术进入了一个新的发展阶段，机、电、液、气一体是当今机械设备的发展方向。在数控加工的机械设备中广泛引用液压技术。作为学习该专业的学生应初步学会液压系统的设计，熟悉分析液压系统的工作原理的方法，掌握液压元件的作用与选型及液压系统的维护与修理将是十分必要的。本文主要阐述了液压系统的设计包括系统工况分析，拟定液压系统原理图，液压元件的计算和选择以及液压系统的性能验算等。 关键字：液压系统液压传动液压元件
目录 第一章绪论 (1) 1、液压与气压传动系统综述 (1) 2、液压系统的组成 (1) 第二章液压系统的设计 (2) 1、明确液压系统的设计要求 (2) 2、负载与运动分析 (2) 负载分析 (2) 速度分析 (3) 3、选定液压系统主要参数. (4) 初选液压缸工作力 (4) 计算液压缸结构数 (5) 4、拟定液压系统图 (7) 选择基本回路................................. (7) 回路的合成 .................................. (7) 5、液压元件的选择 (10) 液压泵及驱动电动机功率的确定............. (10) 元件、辅件选择 (11) 6、系统油液升温验算................................ . (11) 致谢 (13) 参考文献 (14)
摘要 组合机床是以通用部件作为基础，配以按工件特定形状和加工工艺设计的专用主轴箱和夹具，组成的半自动或自动专用机床。 组合机床是一种专用高效自动化技术装备，目前，它是大批量机械产品实现 高效、高质量和经济性生产的关键装备，因而被广泛应用于许多工业生产领域。 在大批量生产的机械工业部门，大量采用的设备是组合机床。因此，组合机床及 其自动线的技术性能和综合自动化水平，在很大程度上决定了这些工业部门产品 的生产效率、产品质量和企业生产组织的结构，也在很大程度上决定了企业产品 的竞争力。矿车轮在矿山机械技术领域用途极为广泛。而本题目就包含了这两种 在机械领域都有着重要用途的设备。 矿车轮钻孔组合机床设计是一个复杂的毕业设计。该零件（矿车轮）结构复 杂，因此零件毛坯采用灰铸铁铸造成形，题目要求设计钻三个M10螺孔 的组合机床。组合机床设计过程复杂，需要查阅资料很多，所以在设计时尽量使 加工简单，但又不影响加工质量，同时使各工序尽量集中，发挥组合机床的优点， 同时使各种误差减小到最低限度。 关键词：组合机床、夹具、多轴箱、传动轴、三图一卡
一、绪论 1.1课题背景 1.1.1国内组合机床的发展现状 近年来，随着数控技术，电子技术，计算机技术的发展，组合机床的服务对象已经由过去的农用机械，载货汽车向以轿车工业为重点的转移，组合机床行业开展了针对轿车零件关键工艺研究开发的科研攻关，采取引进技术，合作生产和自行开发相结合；组合机床也由过去的刚性组合机床向具有一定柔性，可实现多品种加工方向的变化,先后开发了转塔组合机床,主轴移动式组合机床,自动更换主轴箱式组合机床,同时又应用数控技术发展了三坐标加工单元等数控组合机床,把纯刚性的设备变为具有一定柔性,可变可调的装备；组合机床的加工精度以过去多完成粗加工，半精加工向精加工方向转化。组合机床行业开发了针对汽车发动机五大件加工的关键工艺设备，使行业在精加工机床的品种上有了较大扩充，为提供成套设备创造了条件；组合机床制造技术由过去的以机加工为主的单机及自动化向综合成套方向转换，加强了相应配套技术与产品的研究开发，行业的已经初步具备了向用户提供自毛坯上线，经机械加工和非机械加工至成品下线的成套技术装备，包括整个车间的切屑和冷却处理系统；组合机床的控制技术由传统的程序控制技术向数控，计算机管理与监控方向发展。组合机床行业企业生产的组合机床的控制技术，已完成了由接触-继电器控制向可编程控制的转变，从而大大的提高了组合机床的可靠性，故障率大为降低；组合机床的开发已经又过去的人工设计转向计算机辅助设计。组合机床行业大力推行CAD，为提高设计速度，保证设计质量，缩短供货周期创造了有利的条件。 国内该行业虽然取得了很大的进步与发展，但是，在制造技术高速发展上的今天，由于基础比较薄弱，从整体看，与国外先进水平与国内的用户的要求还存在一定的差距，主要表现在产品的可靠性太差，难以适应大批量生产的需要，可调可变性，柔性较差，缺少必要的适应多种加工的新产品，系统化，通用化，
液压传动课程设计 说明书 题目：卧式双面多轴钻孔组合机床液压系统的设计 姓名： 学号： 班级： 联系方式： 指导教师：
2012年12月31日
目录 一、设计任务书 (1) 二、液压系统性能和参数的初步确定 (1) 1. 运动分析 (1) 2. 液压缸的负载分析 (3) 3. 初步确定液压缸的参数 (4) 1) 滑台液压缸 (4) 2) 工况图 (7) 三、液压系统方案的选择和拟定 (8) 1. 选择液压基本回路 (8) 1) 调速回路 (8) 2) 快速运动回路与速度换接回路 (8) 3) 压力控制回路 (10) 4) 行程终点的控制方式 (11) 2. 拟定液压系统图 (12) 四、各液压元件的计算和选择 (13) 1. 确定液压泵规格和电动机的功率 (13) 1) 液压泵工作压力的计算 (13) 2) 液压泵流量的计算 (13) 3) 液压泵规格的确定 (14) 4) 液压泵电动机功率的确定 (14) 2. 控制阀的选择 (15) 3. 管道尺寸 (16) 4. 油箱容量 (16) 五、液压系统性能的验算 (16) 1. 静态特性的验算 (16) 1) 回路中的压力损失 (16) 2) 液压泵的工作压力 (25) 3) 液压回路和液压系统的效率 (25) 2. 液压系统发热验算 (27) 六、液压集成块装置设计 (27) 七、参考文献 (27)
一、设计任务书 设计一台卧式双面多轴钻孔组合机床的液压系统。要求两面钻削头同时工作，能实现快进、工进、死挡块停留、快退、停止的自动工作循环，其快进和快退速度v1 = 3.5 m/min，工进速度v2 = 40 mm/min，工作部件重量估计为9800 N，轴向切削力F = 30000 N，快进行程长度为200 mm，工进行程长度为100 mm，动力滑合采用平导轨，其摩擦系数f s = 0.2，f d = 0.1，往复运动的加速和减速时间要求不大于0.2 s。 二、液压系统性能和参数的初步确定 首先，我们对液压系统进行工况分析。工况分析是分析一部机器工作过程中的具体情况，其内容包括对负载、速度和功率的变化规律的分析或确定这些参数的最大值，即分析负载的性质和编制负载图。在液压系统的工作循环中，各个阶段的负载是由各种不同负载组成的。而各个阶段都具有不同的速度，已知各阶段的负载和速度，即可求出各阶段功率的变化规律。本次课程设计以采用液压缸型式为主，因此以下进行液压缸式的设计计算。 1.运动分析 根据设计任务的要求，确定本液压系统的工作循环为： 快进→工进→死挡块停留→快退→原位停止卸荷，工作循环图如下图所示：
1 绪论 1.1 机床在国民经济的地位及其发展简史 现代社会中，人们为了高效、经济地生产各种高质量产品，日益广泛的使用各种机器、仪器和工具等技术设备与装备。为制造这些技术设备与装备，又必须具备各种加工金属零件的设备，诸如铸造、锻造、焊接、冲压和切削加工设备等。由于机械零件的形状精度、尺寸精度和表面粗糙度，目前主要靠切削加工的方法来达到，特别是形状复杂、精度要求高和表面粗糙度要求小的零件，往往需要在机床上经过几道甚至几十道切削加工工艺才能完成。因此，机床是现代机械制造业中最重要的加工设备。在一般机械制造厂中，机床所担负的加工工作量，约占机械制造总工作量的40%～60%，机床的技术性能直接影响机械产品的质量及其制造的经济性，进而决定着国民经济的发展水平。可以这样说，如果没有机床的发展，如果不具备今天这样品种繁多、结构完善和性能精良的各种机床，现代社会目前所达到的高度物质文明将是不可想象的。 一个国家要繁荣富强，必须实现工业、农业、国防和科学技术的现代化，这就需要一个强大的机械制造业为国民经济各部门提供现代化的先进技术设备与装备，即各种机器、仪器和工具等。然而，一个现代化的机械制造业必须要有一个现代化的机床制造业做后盾。机床工业是机械制造业的“装备部”、“总工艺师”，对国民经济发展起着重大作用。因此，许多国家都十分重视本国机床工业的发展和机床技术水平的提高，使本国国民经济的发展建立在坚实可靠的基础上。 机床是人类在长期生产实践中，不断改进生产工具的基础上生产的，并随着社会生产的发展和科学技术的进步而渐趋完善。最原始的机床是木制的，所有运动都是由人力或畜力驱动，主要用于加工木料、石料和陶瓷制品的泥坯，它们实际上并不是一种完整的机器。现代意义上的用于加工金属机械零件的机床，是在18世纪中叶才开始发展起来的。当时，欧美一些工业最发达的国家，开始了从工场手工业向资本主义机器大工业生产方式的过度，需要越来越多的各种机器，这就推动了机床的迅速发展。为使蒸汽机的发明付诸实用，1770年前后创制了镗削蒸汽机汽缸内孔用的镗床。1797年发明了带有机动刀架的车床，开创了用机械代替人手控制刀具运动的先声，不仅解放了人的双手，并使机床的加工精度和工效起了一个飞跃，初步形成了现代机床的雏型。续车床之后，随着机械制造业的发展，其他各种机床也陆续被创制出来。至19世纪末，车床、钻床、镗床、刨床、拉床、铣床、磨床、齿轮加工机床等基本类型的机床已先后形成。 上世纪初以来，由于高速钢和硬质合金等新型刀具材料相继出现，刀具切削
