edfa基本结构
EDFA基本结构
引言：
光纤通信技术在信息传输领域发挥着重要作用，而掺铒光纤放大器（EDFA）是其中一种关键设备。本文将介绍EDFA的基本结构、工作原理以及应用领域。
一、EDFA基本结构
EDFA由掺铒光纤、泵浦光源、光纤光耦合器、光纤光路等组成。
1. 掺铒光纤
掺铒光纤是EDFA的核心部件，其中掺杂了铒离子。铒离子能够吸收泵浦光源的能量，并将其转化为光放大信号。掺铒光纤的长度和掺铒离子的浓度会影响放大器的增益和噪声特性。
2. 泵浦光源
泵浦光源是用来提供能量给掺铒光纤的光源。常见的泵浦光源有半导体激光器和光纤激光器。泵浦光源的波长通常为980nm或1480nm，这两个波长是铒离子吸收能量的峰值波长。
3. 光纤光耦合器
光纤光耦合器用于将泵浦光源的能量耦合到掺铒光纤中，并确保能量的最大转化效率。光纤光耦合器通常采用双层包覆光纤，以减小
光纤端面的反射损耗。
4. 光纤光路
光纤光路包括输入光纤和输出光纤。输入光纤将待放大信号输入到掺铒光纤中，而输出光纤将放大后的信号输出到下一级光纤通信系统。
二、EDFA工作原理
EDFA的工作原理基于铒离子的受激辐射过程。当泵浦光源的能量被吸收后，铒离子的能级将发生跃迁，产生受激辐射。这种受激辐射导致输入光信号的增强，从而实现光信号的放大。
1. 吸收过程
泵浦光源发出的能量被掺铒光纤吸收。铒离子的能级跃迁使部分吸收的能量转化为受激辐射能量。
2. 受激辐射过程
铒离子通过受激辐射过程将吸收的能量转化为与输入光信号频率相同的光子。这些光子与输入光信号发生相互作用，导致输入光信号的增强。
3. 放大过程
通过光纤光路，放大后的光信号被输出到下一级光纤通信系统。输出光信号的增益取决于掺铒光纤的长度和掺铒离子的浓度。
三、EDFA应用领域
EDFA广泛应用于光纤通信系统中的光纤放大、光纤传输等领域。
1. 光纤放大
EDFA可实现对光信号的放大，提高光纤通信系统的传输距离和覆盖范围。在光纤通信中，EDFA替代了传统的电子放大器，具有更好的性能。
2. 光纤传输
由于EDFA具有宽带放大特性，可实现对多个波长的光信号同时放大，因此在光纤传输系统中得到广泛应用。EDFA使得光纤传输系统的带宽更大，传输容量更高。
3. 光纤传感
EDFA不仅可以提供光信号的放大，还可应用于光纤传感系统中。通过测量光信号的增益变化，可以实现对光纤中温度、压力、形变等参数的测量。
结论：
EDFA作为一种关键设备，广泛应用于光纤通信系统中。其基本结构包括掺铒光纤、泵浦光源、光纤光耦合器和光纤光路。EDFA的工作原理基于铒离子的受激辐射过程，通过对光信号的增强实现光信号的放大。EDFA在光纤放大、光纤传输和光纤传感等领域发挥着重要作用。通过对EDFA的了解，可以更好地理解光纤通信技术
的发展和应用。
edfa基本结构 EDFA基本结构 引言： 光纤通信技术在信息传输领域发挥着重要作用，而掺铒光纤放大器（EDFA）是其中一种关键设备。本文将介绍EDFA的基本结构、工作原理以及应用领域。 一、EDFA基本结构 EDFA由掺铒光纤、泵浦光源、光纤光耦合器、光纤光路等组成。 1. 掺铒光纤 掺铒光纤是EDFA的核心部件，其中掺杂了铒离子。铒离子能够吸收泵浦光源的能量，并将其转化为光放大信号。掺铒光纤的长度和掺铒离子的浓度会影响放大器的增益和噪声特性。 2. 泵浦光源 泵浦光源是用来提供能量给掺铒光纤的光源。常见的泵浦光源有半导体激光器和光纤激光器。泵浦光源的波长通常为980nm或1480nm，这两个波长是铒离子吸收能量的峰值波长。 3. 光纤光耦合器 光纤光耦合器用于将泵浦光源的能量耦合到掺铒光纤中，并确保能量的最大转化效率。光纤光耦合器通常采用双层包覆光纤，以减小
光纤端面的反射损耗。 4. 光纤光路 光纤光路包括输入光纤和输出光纤。输入光纤将待放大信号输入到掺铒光纤中，而输出光纤将放大后的信号输出到下一级光纤通信系统。 二、EDFA工作原理 EDFA的工作原理基于铒离子的受激辐射过程。当泵浦光源的能量被吸收后，铒离子的能级将发生跃迁，产生受激辐射。这种受激辐射导致输入光信号的增强，从而实现光信号的放大。 1. 吸收过程 泵浦光源发出的能量被掺铒光纤吸收。铒离子的能级跃迁使部分吸收的能量转化为受激辐射能量。 2. 受激辐射过程 铒离子通过受激辐射过程将吸收的能量转化为与输入光信号频率相同的光子。这些光子与输入光信号发生相互作用，导致输入光信号的增强。 3. 放大过程 通过光纤光路，放大后的光信号被输出到下一级光纤通信系统。输出光信号的增益取决于掺铒光纤的长度和掺铒离子的浓度。
光纤放大器是光纤通信系统对光信号直接进行放大的光放大器件。在使用光纤的通信系统中，不需将光信号转换为电信号，直接对光信号进行放大的一种技术。 掺铒光纤放大器(EDFA即在信号通过的纤芯中掺入了铒离子Er3 + 的光信号放大器。)是1 985年英国南安普顿大学首先研制成功的光放大器，它是光纤通信中最伟大的发明之一。 掺铒光纤是在石英光纤中掺入了少量的稀土元素铒(Er)离子的光纤，它是掺铒光纤放大器的核心。从20世纪80年代后期开始，掺铒光纤放大器的研究工作不断取得重大的突破。WD M技术、极大地增加了光纤通信的容量。成为当前光纤通信中应用最广的光放大器件。 词名：掺铒光纤放大器 常用别名：Erbium Doped Fiber Application Amplifier；Erbium Doped Fiber Amplifier 缩写：EDFA 来历：Er-Doped Fiber Amplifier 相关术语：Optical Amplifier 石英光纤掺稀土元素(如Nd、Er、Pr、Tm等)后可构成多能级的激光系统，在泵浦光作用下使输入信号光直接放大。提供合适的反馈后则构成光纤激光器。掺Nd光纤放大器的工作波长为1060nm及1330nm，由于偏离光纤通信最佳宿口及其他一些原因，其发展及应用受到限制。EDFA及PDFA的工作波长分别处于光纤通信的最低损耗(1550nm)及零色散波长(1 300nm)窗口，TDFA工作在S波段，都非常适合于光纤通信系统应用。尤其是EDFA，发展最为迅速，已实用化。 在掺铒光纤发展的基础上，不断出现许多新型光纤放大器，例如，以掺铒光纤为基础的双带光纤放大器(DBFA)，是一种宽带的光放大器，宽带几乎可以覆盖整个波分复用(WDM)带宽。类似的产品还有超宽带光放大器(UWOA)，它的覆盖带宽可对单根光纤中多达100路波长信道进行放大。 EDFA的原理 EDFA的基本结构如图1(a)所示，它主要由有源媒质(几十米左右长的掺饵石英光纤，芯径3-5微米，掺杂浓度(25-1000)x10-6)、泵浦光源(990或1480nm LD)、光耦合器及光隔离器等组成。信号光与泵浦光在铒光纤内可以在同一方向(同向泵浦)、相反方向(反向泵浦)或两个方向(双向泵浦)传播。当信号光与泵光同时注入到铒光纤中时，铒离子在泵光作用下激
光隔离器的功能和基本原理 光隔离器的功能是让正向传输的光通过而隔离反向传输的光，从而防止反射光影响系统的稳定性，与电子器件中的二极管功能类似。光隔离器按偏振相关性分为两种：偏振相关型和偏振无关型，前者又称为自由空间型（Freespace），因两端无光纤输入输出；后者又称为在线型（in-Line），因两端有光纤输入输出。自由空间型光隔离器一般用于半导体激光器中，因为半导体激光器发出的光具有极高的线性度，因而可以采用这种偏振相关的光隔离器而享有低成本的优势；在通信线路或者 EDFA 中，一般采用在线型光隔离器，因为线路上的光偏振特性非常不稳定，要求器件有较小的偏振相关损耗。 光隔离器利用的基本原理是偏振光的马吕斯定律和法拉第（Farady）磁光效应，自由空间型光隔离器的基本结构和原理如下图所示，由一个磁环、一个法拉第旋光片和两个偏振片组成，两个偏振片的光轴成45°夹角。正向入射的线偏振光，其偏振方向沿偏振片 1 的透光轴方向，经过法拉第旋光片时逆时针旋转45°至偏振片 2 的透光轴方向，顺利透射；反向入射的线偏振光，其偏振方向沿偏振片 2 的透光轴方向，经法拉第旋光片时仍逆时针旋转45°至与偏振片 1 的透光轴垂直，被隔离而无透射光。自由空间型光隔离器相对简单，装配时偏振片和旋光片均倾斜一定角度（比如4°）以减少表面反射光，搭建测试架构时注意测试的可重复性，其他不赘述。下面详细介绍在线式光隔离器的发展情况。 最早的在线式光隔离器是用Displacer晶体与法拉第旋光片组合制作的，因体积大和成本高而被Wedge型光隔离器取代；在线式光隔离器因采用双折射晶体而引入 PMD，因此相应出现 PMD 补偿型 Wedge 隔离器；某些应用场合对隔离度提出更高要求，因此出现双级光隔离器，在更宽的带宽内获得更高隔离度。 下面依次介绍这些在线式光隔离器的结构和原理。 1) Displacer 型光隔离器 Displacer型光隔离器结构和光路如下图所示，由两个准直器、两个Displacer晶体，一个半波片、一个法拉第旋光片和一个磁环（图中未画出）组成。正向光从准直器 1入射在Displacer1 上，被分成o光和e光传输，经过半波片和法拉第旋光片后，逆时针旋转45 +45 =90 ，发生o光与e光的转换，经Displacer2合成一束耦合进入准直器 2；反向光从准直器 2 入射在Displacer2 上，被分成o光和e光传输，经过法拉第旋光片和半波片后，逆时针旋转45 -45 =0 ，未发生o光和e光的转换，经Displacer1 后两束光均偏离准直器1 而被隔离。 Displacer 型光隔离器的缺点是，为了满足隔离度要求，反向光路中的两束光需偏移较大距离，可参考图 2（a），而双折射特性较好的钒酸钇 Displacer 晶体，其长度与偏移量

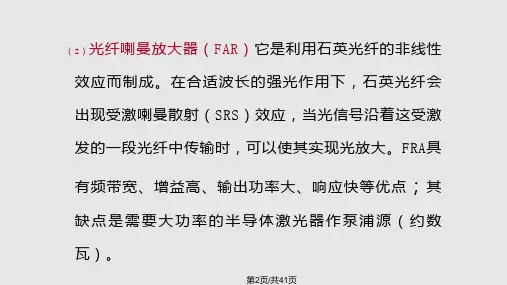

几种光放大器的比较 一、引言 光纤放大器的研制成功是光纤通信史上的一个重要里程碑，是新一代光纤通信系统中不可缺少的关键技术，它解决了衰减对光网络传输距离的限制，又开创了1550nm波段的波分复用系统。从而将使超高速、超大容量、超长距离的波分复用(WDM)、密集波分复用(DWDM)、全光网络传输等成为现实，自从1987年第一台EDFA光纤放大器开发成功以来，光纤放大器在光通信系统中应用越来越广泛。 目前光纤放大器要有三类：掺稀土类光放大器(如EDFA，PDFA，TDFA等)、半导体光纤放大器(SOA、非线性效应光放大器(如喇曼光纤放大器．布里渊光纤放大器等)。 二、掺铒光纤放大器（EDFA） 掺铒光纤放大器（EDFA）是目前应用最为广泛的光纤放大器，主要由掺饵光纤（EDF）、泵浦光源、光耦合器、光隔离器．光滤波器等组成，如图1所示。掺铒为增益介质，光耦合器的作用是把输入光信号和泵浦光耦合进掺铒光纤，通过掺铒光纤的作用把泵浦光的能量转移到输入光信号中，实现光信号的能量放大。光隔离器的作用是抑制反射光，保证光放大器工作稳定。光滤波器的作用是滤除铒离子由于自发辐射产生的噪声（ASE）。
光信号 图一EDFA的基本组成 光信号信号输出 图二、双级EDFA结构 其工作原理是利用波长为980nm或1480nm的泵浦光源，使饵离子Er3+粒子数反转，信号光入射使亚稳态Er3+粒子受激辐射，产生信号放大。 EDFA的结构现已发展成很多类型，由单级结构发展到双级和多级结构（如图二为双级结构），多级结构主要应用于中级接入，目的是实现监控、OADM、DCM等功能。 EDFA的优点是：1)通常工作在1530—l565nm光纤损耗最低的窗口；2)增益高，通常为10―35dB；且在较宽的波段内提供较为平坦的增益，3)噪声系数较低，980nm泵浦为3.2—3.4 dB，接近3 dB的量子极限，1480nm泵浦, 噪声系数通常为4－8 dB，各个信道间的串扰极小，可级联多个放大器；4)与线路耦合损耗小（小于1dB ）；5)具有透明性，放大特性与系统比特率、信号格式和编码无关；6)成本低，与再生电路相比，EDFA具有较大的成本优势。7)结构简单，与传输光纤易耦合。缺点是：1)能够提供的增益带宽不够宽，增益带宽最多只有80nm左右，目前商用化的通常只有30nm，制约了光纤能够容纳的波长信道数； 2)不便于查找故障，泵浦源寿命不长；3)存在输出功率的控制和不同波长通道的增益均衡问题。

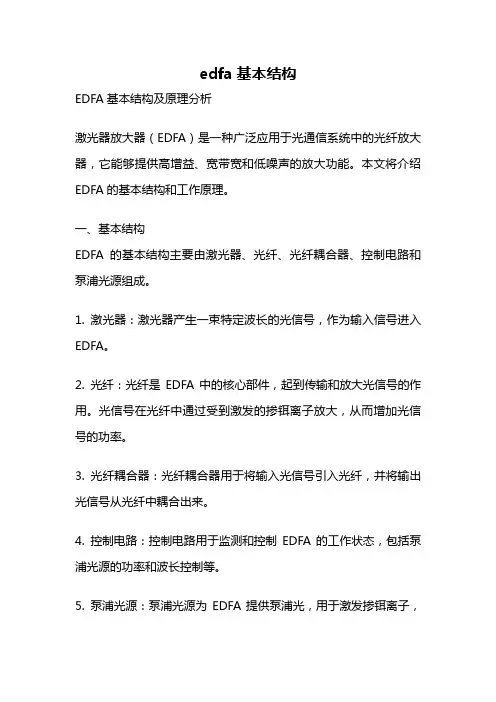

edfa基本结构 EDFA基本结构及原理分析 激光器放大器（EDFA）是一种广泛应用于光通信系统中的光纤放大器，它能够提供高增益、宽带宽和低噪声的放大功能。本文将介绍EDFA的基本结构和工作原理。 一、基本结构 EDFA的基本结构主要由激光器、光纤、光纤耦合器、控制电路和泵浦光源组成。 1. 激光器：激光器产生一束特定波长的光信号，作为输入信号进入EDFA。 2. 光纤：光纤是EDFA中的核心部件，起到传输和放大光信号的作用。光信号在光纤中通过受到激发的掺铒离子放大，从而增加光信号的功率。 3. 光纤耦合器：光纤耦合器用于将输入光信号引入光纤，并将输出光信号从光纤中耦合出来。 4. 控制电路：控制电路用于监测和控制EDFA的工作状态，包括泵浦光源的功率和波长控制等。 5. 泵浦光源：泵浦光源为EDFA提供泵浦光，用于激发掺铒离子，
从而实现光信号的放大。 二、工作原理 EDFA的工作原理基于掺铒离子的能级结构和光纤的放大特性。 1. 掺铒离子的能级结构：掺铒离子在基态和激发态之间存在多个能级，其中包括基态能级、上能级和下能级。当掺铒离子受到泵浦光的激发时，电子从基态跃迁到上能级，形成激发态。 2. 光纤的放大特性：当光信号经过掺铒离子激发的光纤时，光信号中的光子与掺铒离子的激发态发生相互作用，导致光信号的能量被传递给激发态的掺铒离子，使得激发态的掺铒离子发射出与输入光信号相同的光子，从而实现光信号的放大。 3. 泵浦光的作用：泵浦光是通过泵浦光源提供的能量，使掺铒离子激发，从而形成激发态。泵浦光的功率和波长决定了掺铒离子的激发程度和放大效果。 4. 光信号的放大：当输入光信号进入EDFA后，经过光纤传输，在光纤中与掺铒离子发生相互作用，从而实现光信号的放大。放大后的光信号通过光纤耦合器输出，可以用于传输和接收光通信信号。 三、应用领域 EDFA广泛应用于光通信系统中，特别是在光纤传输领域中。其主要应用包括：
EDFA光纤放大器的性能分析卷首语：EDFA光纤放大器（Erbium-Doped Fiber Amplifier）作为光纤通信系统中重要的信号放大器，具有广泛的应用前景。本 文将对EDFA光纤放大器的性能进行分析，探讨其优点与不足， 并展望其在未来的发展方向。 第一章：EDFA光纤放大器的工作原理和结构 EDFA光纤放大器是利用掺铒（Er3+）的光纤作为增益介质， 通过泵浦激光器抽取能量，从而对输入信号进行放大的光纤器件。它由输入输出光纤、掺铒光纤、泵浦光源和耦合器等组成。其中，掺铒光纤起到放大信号的作用，泵浦光源向掺铒光纤输送能量， 耦合器用于将输入信号耦合到掺铒光纤中。 第二章：EDFA光纤放大器的优点 1. 宽带特性：EDFA光纤放大器的增益带宽很宽，可涵盖整个 通信系统的工作波长范围。 2. 高增益：相较于其他放大器，EDFA光纤放大器的增益高达 30 dB以上，能够显著提高信号的强度和传输距离。 3. 低噪声：EDFA光纤放大器的自噪声很低，可以减小信号的 传输误码率，提高通信系统的性能。
4. 快速响应：EDFA光纤放大器的响应速度快，适用于高速光通信系统。 第三章：EDFA光纤放大器的不足 1. 非线性失真：EDFA光纤放大器在高信号功率下会出现非线性失真，导致信号畸变和串扰增加。 2. 共振效应：当输入信号与掺铒光纤的吸收峰重合时，会产生共振效应，降低放大器的增益性能。 3. 温度敏感性：EDFA光纤放大器的增益性能受温度的影响较大，需要进行温度补偿控制。 第四章：EDFA光纤放大器的性能分析方法 1. 增益-波长特性分析：通过改变输入信号的波长，测量EDFA 光纤放大器的增益变化曲线，以评估其增益-波长特性。 2. 增益-功率特性分析：通过改变输入信号的功率水平，测量EDFA光纤放大器的增益变化曲线，以评估其增益-功率特性。 3. 噪声系数分析：通过测量输入信号和输出信号的信噪比，计算得出EDFA光纤放大器的噪声系数，评估其噪声性能。 4. 抽取效率分析：通过测量泵浦激光器的输出功率和EDFA光纤放大器的增益，计算得到EDFA光纤放大器的抽取效率，评估其能量利用率。
edfa的原理及应用 什么是EDFA EDFA，即Erbium-Doped Fiber Amplifier，中文译为掺铒光纤放大器，是一种 利用掺铒光纤提供增益的光纤通信设备。掺铒光纤放大器具有宽带、低噪声和高增益等特点，被广泛应用于光纤通信系统中。 原理 EDFA的原理基于掺铒光纤的放大作用。掺铒光纤通常由二氧化硅和掺有铒离 子的二氧化钇组成。铒离子的能级结构决定了EDFA的工作原理。 EDFA工作的基本原理如下： 1.激发态：铒离子的基态被外界光源激发到激发态，激发态的能级高于 基态。 2.自发辐射：激发态的铒离子发生自发辐射，将部分能量以光子形式释 放出来。 3.放大：自发辐射导致光子的能量逐渐聚集并增强，形成光强的增益。 4.反射：聚焦后的光经过光纤内部的掺铒光纤多次反射，从而实现放大。 应用 EDFA广泛应用于光纤通信系统中，其优点主要体现在信号放大和信号传输距 离上。 以下是EDFA的主要应用： 1.信号放大：EDFA可放大光信号，提高信号强度。由于其高增益和低 噪声特性，EDFA适用于长距离光纤通信系统。此外，EDFA还可用于信号衰减的补偿。 2.网络扩容：随着光纤通信需求的不断增长，传统的光纤通信系统可能 无法满足大规模通信的需求。EDFA可用于网络扩容，提高光纤通信系统的传输容量和速度。 3.光纤传输：光纤通信系统需要在传输过程中将信号传输到很远的地方。 EDFA可提供信号的增益，延长信号传输距离，减少信号的衰减。
4.光学卫星通信：EDFA可应用于光学卫星通信系统中，通过提供高增 益和低噪声的信号放大，提高通信质量并增加可靠性。 5.光谱分析：EDFA可用于光谱分析仪器中，对光信号进行放大和分析， 以获得更高的分辨率和精度。 6.光传感器：EDFA可用于光传感器中，增强传感器接收到的光信号， 从而提高传感器的性能和灵敏度。 综上所述，EDFA作为一种高效、可靠的光纤通信设备，广泛应用于光纤通信 系统中，为信号放大、光纤传输和光学卫星通信等提供了重要的支持。 以上就是关于EDFA的原理及应用的简要介绍。对于EDFA的详细了解和应用，需要进一步学习和实践。

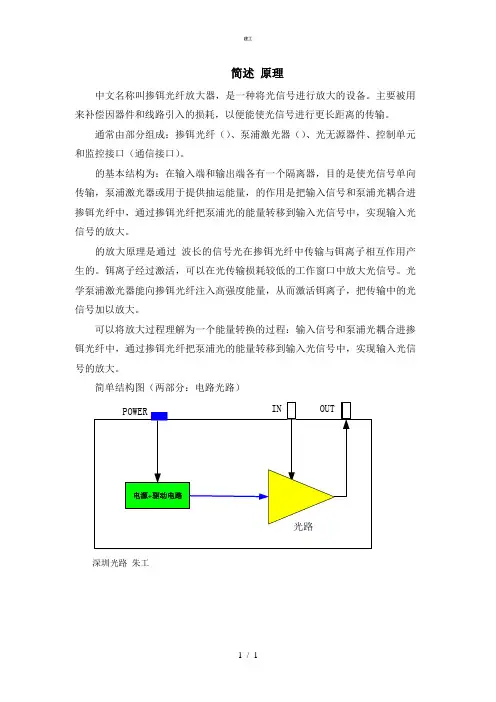

简述edfa的工作原理。 EDFA（erbium-doped fiber amplifier）是一种光纤放大器，它的工作原理是利用掺铒光纤的特性，在波长为1.5μm的光信号中注入能量，使其逐渐增强。EDFA是当前光通信中应用最广泛的一种光纤放大器，具有放大带宽宽、增益平坦、噪声低等优点。 EDFA的基本结构包括掺铒光纤、泵浦光源和耦合器。掺铒光纤是EDFA的核心部件，是将泵浦光源的能量转化为信号光放大的载体。泵浦光源产生波长为980nm或1480nm的光信号，这些信号经过耦合器送入掺铒光纤中。掺铒光纤中掺杂着少量的铒元素，当泵浦光源注入光信号时，铒元素中的电子会被激发到高能级，然后通过跃迁释放能量，并将能量传递给信号光子，从而实现信号光放大。 在EDFA中，泵浦光源的功率和掺铒光纤的长度是影响放大器性能的两个重要参数。当泵浦光源的功率越大，掺铒光纤中的铒元素被激发到高能级的概率就越大，从而放大效果越好。但是，如果泵浦光源的功率过大，会导致掺铒光纤中的铒元素被激发到高能级的时间变短，从而放大效果反而下降。掺铒光纤的长度也是影响放大器性能的重要因素。掺铒光纤的长度越长，信号光在其中的传输时间就越长，从而放大效果越好。但是，如果掺铒光纤的长度过长，放大器的增益就会出现饱和现象，从而放大效果反而下降。 除了泵浦光源和掺铒光纤的参数外，EDFA的性能还受到其他因素
的影响，如温度、光纤损耗、波长依赖性等。在实际应用中，需要通过优化泵浦光源的功率和掺铒光纤的长度，以及控制其他因素的影响，从而实现最佳的放大效果。 EDFA是一种利用掺铒光纤实现信号光放大的光纤放大器。它具有放大带宽宽、增益平坦、噪声低等优点，在光通信中得到了广泛的应用。控制泵浦光源的功率和掺铒光纤的长度等参数，以及优化其他影响因素，可以实现最佳的放大效果。

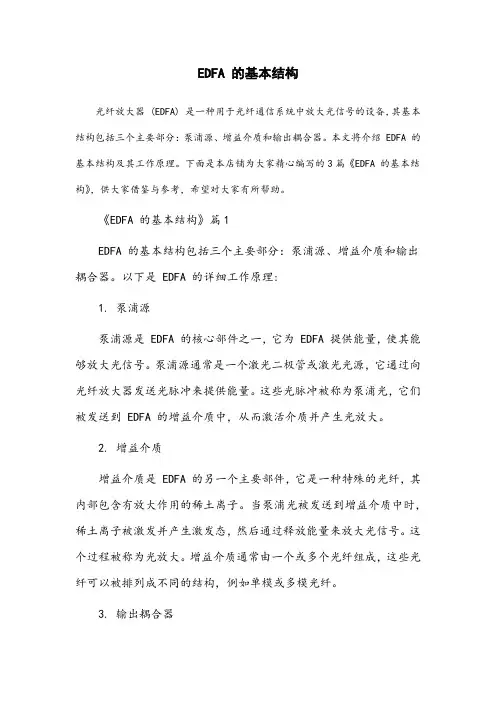

EDFA 的基本结构 光纤放大器 (EDFA) 是一种用于光纤通信系统中放大光信号的设备，其基本结构包括三个主要部分：泵浦源、增益介质和输出耦合器。本文将介绍 EDFA 的基本结构及其工作原理。下面是本店铺为大家精心编写的3篇《EDFA 的基本结构》，供大家借鉴与参考，希望对大家有所帮助。 《EDFA 的基本结构》篇1 EDFA 的基本结构包括三个主要部分：泵浦源、增益介质和输出耦合器。以下是 EDFA 的详细工作原理: 1. 泵浦源 泵浦源是 EDFA 的核心部件之一，它为 EDFA 提供能量，使其能够放大光信号。泵浦源通常是一个激光二极管或激光光源，它通过向光纤放大器发送光脉冲来提供能量。这些光脉冲被称为泵浦光，它们被发送到 EDFA 的增益介质中，从而激活介质并产生光放大。 2. 增益介质 增益介质是 EDFA 的另一个主要部件，它是一种特殊的光纤，其内部包含有放大作用的稀土离子。当泵浦光被发送到增益介质中时，稀土离子被激发并产生激发态，然后通过释放能量来放大光信号。这个过程被称为光放大。增益介质通常由一个或多个光纤组成，这些光纤可以被排列成不同的结构，例如单模或多模光纤。 3. 输出耦合器
