测井速查手册
川中油气矿研究所
二OO七年十月
测井曲线代码一览表 测井类资料２0０9－0８—0７16:0１阅读437 评论0 字号: 大大中中小小 from石油科技论坛 常用测井曲线名称 测井符号英文名称中文名称 Rt tｒue formatiｏn resistivitｙ。地层真电阻率 Rxo flushed ｚｏne ｆoｒｍａｔiｏn rｅｓiｓｔivｉty 冲洗带地层电阻率 Ｉld ｄeep investigate induｃtiｏn log 深探测感应测井 Ｉlｍ meｄium investigaｔe inｄｕction log 中探测感应测井 Ils shallｏｗinｖｅstｉgatｅinducｔioｎｌog 浅探测感应测井 Rd deｅｐiｎveｓtigate douｂle lateral reｓｉstiｖｉty log 深双侧向电阻率测井 Ｒs sｈaｌｌow inｖesｔｉgate double ｌaｔerａl ｒesistｉvity ｌog 浅双侧向电阻率测井 ＲＭLＬ micｒｏlateral rｅsistｉviｔyｌog 微侧向电阻率测井COＮ induｃtｉｏn ｌoｇ感应测井 ＡC ａcoustiｃ声波时差 DEN density 密度 CN neutron 中子 GＲ natｕral ｇａmmａｒaｙ自然伽马 SP spontaneous poｔｅntial 自然电位 CAL ｂorehole ｄiａmeter 井径 K potassium 钾 TH thoriuｍ钍 U ｕraniuｍ铀 KTＨ gammａray wiｔhout uraｎiuｍ无铀伽马 NGR neｕtroｎgaｍma ｒａy 中子伽马 5700系列得测井项目及曲线名称 StaｒIｍａｇeｒ微电阻率扫描成像 CBIL 井周声波成像 MAC 多极阵列声波成像 MRIＬ核磁共振成像 TBRT 薄层电阻率 DAC 阵列声波 DVRT 数字垂直测井 HDIP 六臂倾角 MＰHI 核磁共振有效孔隙度 MBVM 可动流体体积 ＭBＶI 束缚流体体积 MPERM 核磁共振渗透率 Ｅchoｅs 标准回波数据
测井曲线代码 RD、RS—深、浅侧向电阻率 RDC、RSC—环境校正后的深、浅侧向电阻率VRD、VRS—垂直校正后的深、浅侧向电阻率DEN—密度 DENC—环境校正后的密度 VDEN—垂直校正后的密度 CNL—补偿中子 CNC—环境校正后的补偿中子 VCNL—垂直校正后的补偿中子 GR—自然伽马 GRC—环境校正后的自然伽马 VGR—垂直校正后的自然伽马 AC—声波 V AC—垂直校正后声波 PE—有效光电吸收截面指数 VPE—垂直校正后的有效光电吸收截面指数SP—自然电位 VSP—垂直校正后的自然电位 CAL—井径 VCAL—垂直校正后井径 KTh—无铀伽马 GRSL—能谱自然伽马 U—铀 Th—钍 K—钾 WCCL—磁性定位 TGCN—套管中子 TGGR—套管伽马 R25—2.5米底部梯度电阻率 VR25—环境校正后的2.5米底部梯度电阻率DEV—井斜角 AZIM—井斜方位角 TEM—井温 RM—井筒钻井液电阻率 POR2—次生孔隙度 POR—孔隙度 PORW—含水孔隙度 PORF—冲洗带含水孔隙度 PORT—总孔隙度 PERM—渗透率 SW－含水饱和度 SXO—冲洗带含水饱和度
SH—泥质含量 CAL0—井径差值 HF—累计烃米数 PF—累计孔隙米数 DGA—视颗粒密度 SAND，LIME，DOLM，OTHR—分别为砂岩，石灰岩，白云岩，硬石膏含量 VPO2—垂直校正次生孔隙度 VPOR—垂直校正孔隙度 VPOW—垂直校正含水孔隙度 VPOF—垂直校正冲洗带含水孔隙度 VPOT—垂直校正总孔隙度 VPEM—垂直校正渗透率 VSW－垂直校正含水饱和度 VSXO—垂直校正冲洗带含水饱和度 VSH—垂直校正泥质含量 VCAO—垂直校正井径差值 VDGA—垂直校正视颗粒密度 VSAN，VLIM，VDOL，VOTH—分别为垂直校正砂岩，石灰岩，白云岩，硬石膏含量岩石力学参数 PFD1—破裂压力梯度 POFG—上覆压力梯度 PORG—地层压力梯度 POIS—泊松比 TOUR—固有剪切强度 UR—单轴抗压强度 YMOD—杨氏模量 SMOD—切变模量 BMOD—体积弹性模量 CB—体积压缩系数 BULK—出砂指数 MAC MAC—偶极子阵列声波 XMAC-Ⅱ—交叉偶极子阵列声波 DTC1—纵波时差 DTS1—横波时差 DTST1—斯通利波时差 DTSDTC-纵横波速度比 TFWV10-单极子全波列波形 TXXWV10-XX偶极子波形 TXYWV10- XY偶极子波形 TYXWV10- YX偶极子波形 TYYWV10- YY偶极子波形 WDST-计算各向异性开窗时间 WEND-计算各向异性关窗时间

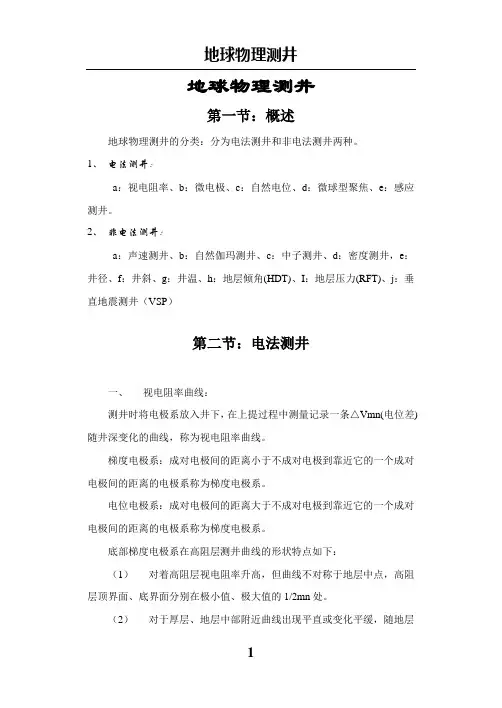

主要测井曲线及其含义 主要测井曲线及其含义 一、自然电位测井： 测量在地层电化学作用下产生的电位。 自然电位极性的“正”、“负”以及幅度的大小与泥浆滤液电阻率Rmf和地层水电阻率Rw的关系一致。Rmf ≈Rw时，SP几乎是平直的；Rmf＞Rw时SP为负异常；Rmf＜Rw时，SP在渗透层表现为正异常。 自然电位测井 SP曲线的应用：①划分渗透性地层。②判断岩性，进行地层对比。③估计泥质含量。④确定地层水电阻率。 ⑤判断水淹层。⑥沉积相研究。 自然电位正异常 Rmf＜Rw时，SP出现正异常。 淡水层Rw很大（浅部地层） 咸水泥浆（相对与地层水电阻率而言） 自然电位测井 自然电位曲线与自然伽马、微电极曲线具有较好的对应性。 自然电位曲线在水淹层出现基线偏移 二、普通视电阻率测井（R4、R2.5） 普通视电阻率测井是研究各种介质中的电场分布的一种测井方法。测量时先给介质通入电流造成人工电场，这个场的分布特点决定于周围介质的电阻率，因此，只要测出各种介质中的电场分布特点就可确定介质的电阻率。 视电阻率曲线的应用：①划分岩性剖面。②求岩层的真电阻率。③求岩层孔隙度。④深度校正。⑤地层对比。 电极系测井 2.5米底部梯度电阻率进套管时有一屏蔽尖，它对应套管鞋深度；若套管下的较深，在测井图上可能无屏蔽尖，这时可用曲线回零时的半幅点向上推一个电极距的长度即可。 底部梯度电极系分层： 顶：低点； 底：高值。 三、微电极测井（ML） 微电极测井是一种微电阻率测井方法。其纵向分辨能力强，可直观地判断渗透层。 主要应用：①划分岩性剖面。②确定岩层界面。③确定含油砂岩的有效厚度。④确定大井径井段。⑤确定冲洗带电阻率Rxo及泥饼厚度hmc。 微电极确定油层有效厚度 微电极测井 微电极曲线应能反映出岩性变化，在淡水泥浆、井径规则的条件下，对于砂岩、泥质砂岩、砂质泥岩、泥岩，微电极曲线的幅度及幅度差，应逐渐减小。 四、双感应测井 感应测井是利用电磁感应原理测量介质电导率的一种测井方法，感应测井得到一条介质电导率随井深变化的曲线就是感应测井曲线。 感应测井曲线的应用：①划分渗透层。②确定岩层真电阻率。③快速、直观地判断油、水层。 油层： RILD＞RILM＞RFOC
测井符号英文名称中文名称 Rt trueformation resistivity. 地层真电阻率 Rxo flushed zone formation resistivity 冲洗带地层电阻率 Ild deep investigate induction log 深探测感应测井 Ilm medium investigate induction log 中探测感应测井 Ils shallow investigate induction log 浅探测感应测井 Rd deep investigate double lateral resistivity log深双侧向电阻率测井Rs shallow investigate double lateral resistivity log浅双侧向电阻率测井 RMLL micro lateral resistivity log 微侧向电阻率测井 CON induction log 感应测井 AC acoustic 声波时差 DEN density 密度CN neutron 中子GR natural gamma ray 自然伽马SP spontaneous potential 自然电位CAL borehole diameter 井径K potassium 钾 TH thorium 钍U uranium 铀KTH gamma ray without uranium 无铀伽马NGR neutron gamma ray 中子伽马 5700系列的测井项目及曲线名称 Star Imager 微电阻率扫描成像 CBIL 井周声波成像 MAC 多极阵列声波成像 MRIL 核磁共振成像 TBRT 薄层电阻率 DAC 阵列声波 DVRT 数字垂直测井 HDIP 六臂倾角
测井曲线的识别与应用 一、测井曲线资料应用的意义 测井资料在油、气田的勘探与开发中有广泛的的用途，大体可分为在裸眼井中的应用和套管井中的应用，及其它一些专门目的的应用。在裸眼井中，测井资料主要用于寻找油、气层，并对储集层的孔隙性、渗透性和含油性作出评价，为油、气田的开发决策提供信息；在套管井中，测井资料主要用于开发过程中油、气层的动态分析，为油、气田开发的合理调整提供资料。 二、常用的测井曲线的类型 常用的测井曲线有：自然电位曲线、自然伽玛测井曲线、微电位测井曲线、微梯度测井曲线、深感应测井曲线、中感应测井曲线、4米电阻测井曲线、声波时差测井曲线、井径测井曲线等。 三、常用测井曲线识别 第一节自然电位测井 在钻开岩层时，井壁附近产生的电化学活动能形成一电场，该场产生的电位就叫自然电位，其产生的原因是地层水矿化度和泥浆滤液矿化度压力不同，以及泥浆压力与地层压力不同。 在砂泥岩剖面中，自然电位曲线以泥岩为基线，只在砂
质渗透性岩层处，才出现自然电位曲线异常，所以我们可以利用它来划分渗透性岩层。纯砂岩井段出现最大的负异常，含泥质的砂岩负异常幅度较低，而且随泥质含量的增多负异常幅度下降。此外通过自然电位曲线幅度还可判断渗透层孔隙中所含流体的性质，一般含水砂岩的自然电位幅度比含油砂岩的自然电位幅度要高。 自然电位曲线的应用仅限于淡水泥浆钻的井，因为自然电位曲线幅度（偏离泥岩基线的幅度）与地层水含盐量和井中流体含盐量之差有关。对于淡水泥浆，纯砂岩的负向偏移幅度最大，当砂岩含泥时，幅度减小。而当采用盐水泥浆时，含盐水地层的SP曲线，偏移很小或没有偏移，甚至出现反转。自然电位曲线在含盐水纯砂岩部位最高，而当地层含有烃类时，自然电位幅度有所降低，当砂层厚度小于3m或更薄时，其幅度大大降低；当砂岩胶结作用较强时，其幅度可显著降低。 应用：1、自然电位曲线，对于厚岩层可用由线半幅点划分岩层界面，对于薄岩层必须与视电阻率曲线配合，才能获得准确结果。 2、可以很清楚地划分渗透层与非渗透层。而且可以运用自然电位曲线观察岩性的变化，如当砂岩岩性变细，含泥量增加时，常表现为自然电位幅度的降低等。
原始测井曲线代码 代码名称 A1R1 T1R1声波幅度 A1R2 T1R2声波幅度 A2R1 T2R1声波幅度 A2R2 T2R2声波幅度AAC 声波附加值AAVG 第一扇区平均值AC 声波时差 AF10 阵列感应电阻率AF20 阵列感应电阻率AF30 阵列感应电阻率AF60 阵列感应电阻率AF90 阵列感应电阻率AFRT 阵列感应电阻率AFRX 阵列感应电阻率AIMP 声阻抗 AIPD 密度孔隙度 AIPN 中子孔隙度AMAV 声幅 AMAX 最大声幅 AMIN 最小声幅 AMP1 第一扇区的声幅值AMP2 第二扇区的声幅值AMP3 第三扇区的声幅值AMP4 第四扇区的声幅值AMP5 第五扇区的声幅值AMP6 第六扇区的声幅值AMVG 平均声幅 AO10 阵列感应电阻率AO20 阵列感应电阻率AO30 阵列感应电阻率AO60 阵列感应电阻率AO90 阵列感应电阻率AOFF 截止值 AORT 阵列感应电阻率AORX 阵列感应电阻率APLC 补偿中子 AR10 方位电阻率 AR11 方位电阻率 AR12 方位电阻率 ARO1 方位电阻率 ARO2 方位电阻率 ARO3 方位电阻率
ARO4 方位电阻率 ARO5 方位电阻率 ARO6 方位电阻率 ARO7 方位电阻率 ARO8 方位电阻率 ARO9 方位电阻率 AT10 阵列感应电阻率AT20 阵列感应电阻率AT30 阵列感应电阻率AT60 阵列感应电阻率AT90 阵列感应电阻率ATAV 平均衰减率 ATC1 声波衰减率 ATC2 声波衰减率 ATC3 声波衰减率 ATC4 声波衰减率 ATC5 声波衰减率 ATC6 声波衰减率ATMN 最小衰减率ATRT 阵列感应电阻率ATR 深 ATRX 阵列感应电阻率AZ 1号极板方位 AZ1 1号极板方位 AZI 1号极板方位AZIM 井斜方位 BGF 远探头背景计数率BGN 近探头背景计数率BHTA 声波传播时间数据BHTT 声波幅度数据BLKC 块数 BS 钻头直径 BTNS 极板原始数据 C1 井径 C2 井径 C3 井径 CAL 井径 CAL1 井径 CAL2 井径 CALI 井径 CALS 井径 CASI 钙硅比 CBL 声波幅度 CCL 磁性定位
常用测井曲线符号单位 测井曲线名称符号(常用) 单位符号单位符号名称自然伽玛GR API 自然电位SP MV 毫伏 井径CAL cm 厘米 中子伽马NGR 冲洗带地层电阻率Rxo 深探测感应测井Ild 中探测感应测井Ilm 浅探测感应测井Ils 深双侧向电阻率测井Rd 浅双侧向电阻率测井Rs 微侧向电阻率测井RMLL 感应测井CON 声波时差AC 密度DEN g/cm3 中子CN v/v 孔隙度POR 冲洗带含水孔隙度PORF 渗透率PERM毫达西 含水饱和度SW 冲洗带含水饱和度SXO 地层温度TEMP 有效孔隙度POR 泥浆滤液电阻率Rmf 地层水电阻率Rw 泥浆电阻率Rm 微梯度ML1或MIN 微电位ML2或MNO 补偿密度RHOB或DEN G/CM3 补偿中子CNL或NPHI 声波时差DT或AC US/M 微秒/米
深侧向电阻率LLD或RT OMM 欧姆米 浅双侧向电阻率LLS或RS OMM 欧姆米 微球电阻率MSFL或SFLU、RFOC 中感应电阻率ILM或RILM 深感应电阻率ILD或RILD 感应电导率CILD MMO 毫姆欧 PERM绝对渗透率，PIH油气有效渗透率，PIW水的有效渗透率。 测井符号英文名称中文名称 Rt true formation resistivity.地层真电阻率 Rxo flushed zone formation resistivity冲洗带地层电阻率 Ild deep investigate induction log深探测感应测井 Ilm medium investigate induction log中探测感应测井 Ils shallow investigate induction log浅探测感应测井 Rd deep investigate double lateral resistivity log深双侧向电阻率测井Rs shallow investigate double lateral resistivity log浅双侧向电阻率测井RMLL micro lateral resistivity log微侧向电阻率测井 CON induction log感应测井 AC acoustic声波时差 DEN density密度 CN neutron中子 GR natural gamma ray自然伽马 SP spontaneous potential自然电位 CAL borehole diameter井径 K potassium钾 TH thorium钍 U uranium铀 KTH gamma ray without uranium无铀伽马 NGR neutron gamma ray中子伽马 5700系列的测井项目及曲线名称
各种测井曲线代码 附录33 测井曲线名称代码 名称代码名称代码名称代码 0、4米电位电阻率 R04 井径1 C1 阵列感应4英尺分辨率及60英寸探测深度电阻率 AF60 0、45米电位电阻率 R045 井径2 C2 阵列感应4英尺分辨率及90英寸探测深度电阻率 AF90 0、5米电位电阻率 R05 井径3 C3 阵列感应4英尺分辨率侵入带真电阻率 AFRX 1米底部梯度电阻率 R1 井斜 DEV 补偿声波时差 AC 2、5米底部梯度电阻率 R25 井斜方位 AZIM 井径CAL 4米底部梯度电阻率 R4 高分辨率侧向电阻率 LLHR 长源距声波时差 DT 6米底部梯度电阻率 R6 方位电阻率曲线1 ARO1 纵横波速度比 VPVS 8米底部梯度电阻率 R8 方位电阻率曲线10 AR10 纵横波方式单极横波时差 DT4S 深侧向电阻率 RD 方位电阻率曲线11 AR11 纵横波方式单极纵波时差 DT4P 浅侧向电阻率 RS 方位电阻率曲线12 AR12 泊松比PR 邻近侧向电阻率 RPRX 方位电阻率曲线2 ARO2 上偶极横波时差 DT2 微侧向电阻率 RMLL 方位电阻率曲线3 ARO3 下偶极横波时差 DT1 微球型聚焦电阻率 MSFL 方位电阻率曲线4 ARO4 斯通利波时差 DTST 深感应电阻率 RILD 方位电阻率曲线5 ARO5 全波列波形 WF
中感应电阻率 RILM 方位电阻率曲线6 ARO6 声波成象ACI 八侧向电阻率 RFOC 方位电阻率曲线7 ARO7 自然伽马GR 球型聚焦电阻率 SFLU 方位电阻率曲线8 ARO8 无铀自然伽马 CGR 数字聚焦电阻率 DFL 方位电阻率曲线9 ARO9 钾 K 感应电导率 COND 阵列感应1英尺分辨率地层真电阻率AORT 钍 TH 微电位电阻率 ML1 阵列感应1英尺分辨率及10英寸探测深度电阻率 AO10 铀 U 微梯度电阻率 ML2 阵列感应1英尺分辨率及20英寸探测深度电阻率 AO20 补偿中子 CNL 钻井液电阻率 RM 阵列感应1英尺分辨率及30英寸探测深度电阻率 AO30 井壁中子 SNL 井温 TEMP 阵列感应1英尺分辨率及60英寸探测深度电阻率AO60 中子伽马 NGR 钻头直径 BS 阵列感应1英尺分辨率及90英寸探测深度电阻率 AO90 补偿密度 DEN 200兆赫兹电阻率 R4SL 阵列感应1英尺分辨率侵入带真电阻率 AORX 岩性密度 LDL 200兆赫兹幅度比 R4AT 阵列感应2英尺分辨率地层真电阻率ATRT 密度校正值 DRH 200兆赫兹介电常数 D2EC 阵列感应2英尺分辨率及10英寸探测深度电阻率 AT10 光电吸收截面指数 PE 200兆赫兹相位角 P2HS 阵列感应2英尺分辨率及20英寸探测深度电阻率 AT20 核磁共振总孔隙度 TPOR 47兆赫兹电阻率 R4SL 阵列感应2英尺分辨率及30英寸探测深度电阻率 AT30 核磁共振渗透率 KCMR 47兆赫兹幅度比 R4AT 阵列感应2英尺分辨率及60英寸探测深度电阻率 AT60 核磁共振束缚流体体积 MBVI
lld Deep Investigation Log 是深侧向测井 lls Shallow Investigation Log 是浅侧向测井 msfl Microspherical Focused Log 是微球形聚焦测井 ild 是深感应测井 ils 是浅感应测井 ilm 是中感应测井 上述这三个最后一个字母分别是d代表deep，就是深；s代表shallow，就是浅；m代表middle，就是中的意思。il是是induction log ，就是感应测井的意思 sflu 是球形聚焦电阻率测井 pef 是光电吸收截面指数 rhob 是岩性密度测井 nphi？这个不知道，是不是phin，这个是中子孔隙度测井，呵呵！ cali 这个是井径测井 bs 这个也不是很清楚。 测井符号英文名称中文名称 Rt true formation resistivity. 地层真电阻率 Rxo flushed zone formation resistivity 冲洗带地层电阻率 Ild deep investigate induction log 深探测感应测井 Ilm medium investigate induction log 中探测感应测井 Ils shallow investigate induction log 浅探测感应测井 Rd deep investigate double lateral resistivity log 深双侧向电阻率测井 Rs shallow investigate double lateral resistivity log 浅双侧向电阻率测井 RMLL micro lateral resistivity log 微侧向电阻率测井 CON induction log 感应测井 AC acoustic 声波时差 DEN density 密度 CN neutron 中子 GR natural gamma ray 自然伽马 SP spontaneous potential 自然电位 CAL borehole diameter 井径 K potassium 钾 TH thorium 钍 U uranium 铀 KTH gamma ray without uranium 无铀伽马 NGR neutron gamma ray 中子伽马 --------------------------------------------------- POR 孔隙度NEWSAND PORW 含水孔隙度NEWSAND PORF 冲洗带含水孔隙度NEWSAND PORT 总孔隙度NEWSAND PORX 流体孔隙度NEWSAND PORH 油气重量NEWSAND
常用测井曲线代号 A1R1 T1R1声波幅度 A1R2 T1R2声波幅度 A2R1 T2R1声波幅度 A2R2 T2R2声波幅度AAC 声波附加值 AAVG 第一扇区平均值AC 声波时差 AF10 阵列感应电阻率AF20 阵列感应电阻率AF30 阵列感应电阻率AF60 阵列感应电阻率AF90 阵列感应电阻率AFRT 阵列感应电阻率AFRX 阵列感应电阻率AIMP 声阻抗 AIPD 密度孔隙度 AIPN 中子孔隙度AMAV 声幅 AMAX 最大声幅 AMIN 最小声幅 AMP1 第一扇区的声幅值AMP2 第二扇区的声幅值
AMP3 第三扇区的声幅值AMP4 第四扇区的声幅值AMP5 第五扇区的声幅值AMP6 第六扇区的声幅值AMVG 平均声幅 AO10 阵列感应电阻率AO20 阵列感应电阻率AO30 阵列感应电阻率AO60 阵列感应电阻率AO90 阵列感应电阻率AOFF 截止值 AORT 阵列感应电阻率AORX 阵列感应电阻率APLC 补偿中子 AR10 方位电阻率 AR11 方位电阻率 AR12 方位电阻率 ARO1 方位电阻率 ARO2 方位电阻率 ARO3 方位电阻率 ARO4 方位电阻率 ARO5 方位电阻率
ARO6 方位电阻率ARO7 方位电阻率ARO8 方位电阻率ARO9 方位电阻率 AT10 阵列感应电阻率AT20 阵列感应电阻率AT30 阵列感应电阻率AT60 阵列感应电阻率AT90 阵列感应电阻率ATAV 平均衰减率ATC1 声波衰减率ATC2 声波衰减率ATC3 声波衰减率ATC4 声波衰减率ATC5 声波衰减率ATC6 声波衰减率ATMN 最小衰减率ATRT 阵列感应电阻率ATRX 阵列感应电阻率AZ 1号极板方位 AZ1 1号极板方位AZI 1号极板方位
测井曲线基本原理及其应用 一．国产测井系列 1、标准测井曲线 2.5m底部梯度视电阻率曲线。地层对比，划分储集层，基本反映地层真电组率。恢复地层剖面。 自然电位（SP）曲线。地层对比，了解地层的物性，了解储集层的泥质含量。 2、组合测井曲线（横向测井） 含油气层（目的层）井段的详细测井项目。 双侧向测井（三侧向测井）曲线。深双侧向测井曲线，测量地层的真电组率（RT），试双侧向测井曲线，测量地层的侵入带电阻率（RS）。 0.5m电位曲线。测量地层的侵入带电阻率。0.45m底部梯率曲线，测量地层的侵入带电阻率，主要做为井壁取蕊的深度跟踪曲线。 补偿声波测井曲线。测量声波在地层中的传输速度。测时是声波时差曲线（AC） 井径曲线（CALP）。测量实际井眼的井径值。 微电极测井曲线。微梯度（RML），微电位（RMN），了解地层的渗透性。 感应测井曲线。由深双侧向曲线计算平滑画出。[L/RD]*1000=COND。地层对比用。 3、套管井测井曲线 自然伽玛测井曲线（GR）。划分储集层，了解泥质含量，划分岩性。 中子伽玛测井曲线（NGR）划分储集层，了解岩性粗细，确定气层。校正套管节箍的深度。套管节箍曲线。确定射孔的深度。固井质量检查（声波幅度测井曲线） 二、3700测井系列 1、组合测井 双侧向测井曲线。深双侧向测井曲线，反映地层的真电阻率（RD）。浅双侧向测井曲线，反映侵入带电阻率（RS）。微侧向测井曲线。反映冲洗带电阻率（RX0）。 补偿声波测井曲线（AC），测量地层的声波传播速度，单位长度地层价质声波传播所需的时间（MS/M）。反映地层的致密程度。 补偿密度测井曲线（DEN），测量地层的体积密度（g/cm3），反映地层的总孔隙度。 补偿中子测井曲线（CN）。测量地层的含氢量，反映地层的含氢指数（地层的孔隙度%） 自然伽玛测蟛曲线（GR），测量地层的天然放射性总量。划分岩性，反映泥质含量多少。 井径测井曲线，测量井眼直径，反映实际井径大砂眼（CM）。 2、特殊测井项目 地层倾角测井。测量九条曲线，反映地层真倾角。 自然伽玛能谱测井。共测五条曲线，反映地层的岩性和铀钍钾含量。 重复地层测试器（MFT）。一次下井可以测量多点的地层压力，并能取两个地层流体样。 三、国产测井曲线的主要图件几个基本概念： 深度比例：图的单位长度代表的同单位的实际长度，或深度轴长度与实际长度的比例系数。如，1：500；1：200等。 横向比例：每厘米（或每格）代表的测井曲线值。如，5Ω，m/cm,5mv/cm等。 基线：测井值为0的线。 基线位置：0值线的位置。 左右刻度值：某种曲线图框左右边界的最低最高值。 第二比例：一般横向比例的第二比例，是第一比例的5倍。如：一比例为5ΩM/cm；二比例则为25m/cm。 1、标准测井曲线图 2、2.5米底部梯度曲线。以其极大值和极小值划分地层界面。它的极大值或最佳值基本反映地层的真电阻率（如图） 自然电位曲线。以半幅点划分地层界面。一般砂岩层为负异常。泥岩为相对零电位值。 标准测井曲线图，主要为2.5粘梯度和自然电位两条曲线。用于划分岩层恢复地质录井剖面，进行井间的地层对比，粗略的判断油气水层。 3、回放测井曲线图（组合测井曲线） 深浅双侧向测井曲线。深双侧向曲线的极度大值反映地层的真电阻率（RT），浅双侧向的极大值反映浸入带电阻率（RS）。以深浅双侧向曲线异常的根部（异常幅度的1/3处）划分地层界面。
测井曲线代码一览表 测井类资料2009-08-07 16:01 阅读437 评论0 字号：大大中中小小 from 石油科技论坛 常用测井曲线名称 测井符号英文名称 中文名称 Rt true formation resistivity. 地层真电阻率 Rxo flushed zone formation resistivity 冲洗带地层电阻率 Ild deep investigate induction log 深探测感应测井 Ilm medium investigate induction log 中探测感应测井 Ils shallow investigate induction log 浅探测感应测井 Rd deep investigate double lateral resistivity log 深双侧向电阻率测井 Rs shallow investigate double lateral resistivity log 浅双侧向电阻率测井 RMLL micro lateral resistivity log 微侧向电阻率测井CON induction log 感应测井 AC acoustic 声波时差 DEN density 密度 CN neutron 中子 GR natural gamma ray 自然伽马 SP spontaneous potential 自然电位
CAL borehole diameter 井径 K potassium 钾 TH thorium 钍 U uranium 铀
KTH gamma ray without uranium 无铀伽马 NGR neutron gamma ray 中子伽马 5700系列的测井项目及曲线名称 Star Imager 微电阻率扫描成像 CBIL 井周声波成像 MAC 多极阵列声波成像 MRIL 核磁共振成像 TBRT 薄层电阻率 DAC 阵列声波 DVRT 数字垂直测井 HDIP 六臂倾角 MPHI 核磁共振有效孔隙度 MBVM 可动流体体积 MBVI 束缚流体体积 MPERM 核磁共振渗透率 Echoes 标准回波数据 T2 Dist T2分布数据 TPOR 总孔隙度 BHTA 声波幅度 BHTT 声波返回时间 Image DIP 图像的倾角 COMP AMP 纵波幅度 Shear AMP 横波幅度 COMP ATTN 纵波衰减 Shear ATTN 横波衰减 RADOUTR 井眼的椭圆度 Dev 井斜 原始测井曲线代码 AMP5 第五扇区的声幅值 AMP6 第六扇区的声幅值 AMVG 平均声幅 AO10 阵列感应电阻率
测井曲线代码一览表 常用测井曲线名称 测井符号英文名称中文名称 Rt true formation resistivity. 地层真电阻率Rxo flushed zone formation resistivity 冲洗带地层电阻率Ild deep investigate induction log 深探测感应测井Ilm medium investigate induction log 中探测感应测井Ils shallow investigate induction log 浅探测感应测井Rd deep investigate double lateral resistivity log 深双侧向电阻率测井Rs shallow investigate double lateral resistivity log 浅双侧向电阻率测井RMLL micro lateral resistivity log 微侧向电阻率测井CON induction log 感应测井 AC acoustic 声波时差DEN density 密度 CN neutron 中子 GR natural gamma ray 自然伽马 SP spontaneous potential 自然电位 CAL borehole diameter 井径 K potassium 钾 TH thorium 钍 U uranium 铀 KTH gamma ray without uranium 无铀伽马 NGR neutron gamma ray 中子伽马 5700系列的测井项目及曲线名称 Star Imager 微电阻率扫描成像 CBIL 井周声波成像 MAC 多极阵列声波成像 MRIL 核磁共振成像 TBRT 薄层电阻率 DAC 阵列声波 DVRT 数字垂直测井 HDIP 六臂倾角 MPHI 核磁共振有效孔隙度 MBVM 可动流体体积 MBVI 束缚流体体积 MPERM 核磁共振渗透率 Echoes 标准回波数据 T2 Dist T2分布数据 TPOR 总孔隙度 BHTA 声波幅度 BHTT 声波返回时间 Image DIP 图像的倾角 COMP AMP 纵波幅度 Shear AMP 横波幅度 COMP ATTN 纵波衰减 Shear ATTN 横波衰减 RADOUTR 井眼的椭圆度 Dev 井斜
OPEN HOLE LOGGING SERVICES 裸眼井测井系列 Dual Lateral Log and Microspherical Focused Log 双侧向-微球聚焦测井 C ompensated N eutron Log 补偿中子测井 Lithology Density Log 岩性密度测井 Compensated Sonic Log 补偿声波测井 Natural Gamma Ray Log / G amma R ay Log 中子伽玛测井 / 伽玛测井 S pontaneous P otential 自然电位测井 C aliper L og 井径测井 Natural Gamma Ray Spectrum Logging Survey 自然伽玛能谱测井 Long Spacing Sonic Waveform Logging Servey 长源距声波测井 Formation Dipmeter Logging Survey 地层学地层倾角测井 Formation Pressure Tester Logging Survey 重复式地层压力测井 电缆输送测井 Cable Conveyed Perforating 油管输送测井 Tubing Conveyed Perforating 高能气体压裂 High Energy Gas Fracturing
桥塞、注灰 Bridge,Cement Squeezing Pointfree,threading,Cutting 井壁取芯 Side-wall Coring 优化储层评价系统 Optimization Reservoir Evalution 复杂岩性分析系统 Complex Rock Analyzing Program 细岩性储层分析系统 Fine Lithology Reservoir Analyzing Program 单孔隙度测井资料分析系统 Single Porosity Logging Data Interpretation Program 地层倾角测井资料处理软件 Dipmeter Logging Processing Software RFT测井资料评价软件 Formation Pressure Logging Evaluation Program 全波波形分析程序 Sonic Waveform Analyzing Program 生产测井资料评价程序 Production Logging Evaluation Program 煤层气解释程序 Coal and Coal Bearing Zones Evaluation Program COSW碳氧比测井分析程序 Carbon / Oxygen Logging Interpratation Program 成象处理软件 Imaging Processing System 油藏描述系统 Reservoir Desciption Processing System
第一道主要为反映岩性的测井曲线道，包括： 自然电位测井曲线――曲线符号为SP、记录单位mv； 自然伽马测井曲线――曲线符号为GR、记录单位API； 井径测井曲线――曲线符号为CAL，记录单位in或cm； 岩性密度测井曲线（光电吸收界面指数）――曲线符号为PE； 第二道是深度道；通常的深度比例尺为1：200 或1：500 第三道是反映含油性的测井曲线道，包括深中浅三条电阻率测井曲线，分别是： 深侧向测井曲线――曲线符号为LLD、记录单位Ωm； 浅侧向测井曲线――曲线符号为LLS、记录单位Ωm； 微球形聚焦测井曲线――曲线符号为MSFL、记录单位Ωm； 电阻率测井曲线通常为对数刻度。 第四道为反映孔隙度的测井曲线道，包括： 密度测井曲线――曲线符号为DEN或RHOB，记录单位g/cm3； 中子测井曲线――曲线符号为CNL或PHIN，记录单位%，有时为v/v。 声波测井曲线――曲线符号为AC或DT，记录单位us/ft，有时为us/m。 中子和密度测井曲线的刻度的特点是保证在含水砂岩层上两条曲线重迭，在含气层上，密度孔隙度大于中子孔隙度，在泥岩层上，中子孔隙度大于密度孔隙度； 第五道是反映粘土矿物类型的测井曲线道，包括自然伽马能谱测井中的三条曲线： 放射性钍测井曲线――曲线符号为Th或THOR，记录单位是ppm； 放射性铀测井曲线――曲线符号为U或URAN，记录单位ppm； 放射性钾测井曲线――曲线符号为K或POTA，记录单位%，有时为v/v。 测井曲线中英文名称对照
测井曲线英文与汉字名称对照代码名称 A1R1 T1R1声波幅度 A1R2 T1R2声波幅度 A2R1 T2R1声波幅度 A2R2 T2R2声波幅度 AAC 声波附加值 AAVG 第一扇区平均值 AC 声波时差 AF10 阵列感应电阻率 AF20 阵列感应电阻率 AF30 阵列感应电阻率 AF60 阵列感应电阻率 AF90 阵列感应电阻率 AFRT 阵列感应电阻率 AFRX 阵列感应电阻率 AIMP 声阻抗 AIPD 密度孔隙度 AIPN 中子孔隙度 AMAV 声幅 AMAX 最大声幅 AMIN 最小声幅 AMP1 第一扇区的声幅值AMP2 第二扇区的声幅值AMP3 第三扇区的声幅值AMP4 第四扇区的声幅值AMP5 第五扇区的声幅值AMP6 第六扇区的声幅值AMVG 平均声幅 AO10 阵列感应电阻率 AO20 阵列感应电阻率 AO30 阵列感应电阻率 AO60 阵列感应电阻率 AO90 阵列感应电阻率 AOFF 截止值 AORT 阵列感应电阻率 AORX 阵列感应电阻率 APLC 补偿中子 AR10 方位电阻率 AR11 方位电阻率 AR12 方位电阻率 ARO1 方位电阻率 ARO2 方位电阻率 ARO3 方位电阻率
测井曲线基本原理及其应用 一. 国产测井系列 1、标准测井曲线 2、5m底部梯度视电阻率曲线。地层对比,划分储集层,基本反映地层真电组率。恢复地层剖面。 自然电位(SP)曲线。地层对比,了解地层的物性,了解储集层的泥质含量。 2、组合测井曲线(横向测井) 含油气层(目的层)井段的详细测井项目。 双侧向测井(三侧向测井)曲线。深双侧向测井曲线,测量地层的真电组率(RT),试双侧向测井曲线,测量地层的侵入带电阻率(RS)。 0、5m电位曲线。测量地层的侵入带电阻率。0、45m底部梯率曲线,测量地层的侵入带电阻率,主要做为井壁取蕊的深度跟踪曲线。 补偿声波测井曲线。测量声波在地层中的传输速度。测时就是声波时差曲线(AC) 井径曲线(CALP)。测量实际井眼的井径值。 微电极测井曲线。微梯度(RML),微电位(RMN),了解地层的渗透性。 感应测井曲线。由深双侧向曲线计算平滑画出。[L/RD]*1000=COND。地层对比用。 3、套管井测井曲线 自然伽玛测井曲线(GR)。划分储集层,了解泥质含量,划分岩性。 中子伽玛测井曲线(NGR)划分储集层,了解岩性粗细,确定气层。校正套管节箍的深度。套管节箍曲线。确定射孔的深度。固井质量检查(声波幅度测井曲线) 二、3700测井系列 1、组合测井 双侧向测井曲线。深双侧向测井曲线,反映地层的真电阻率(RD)。浅双侧向测井曲线,反映侵入带电阻率(RS)。微侧向测井曲线。反映冲洗带电阻率(RX0)。 补偿声波测井曲线(AC),测量地层的声波传播速度,单位长度地层价质声波传播所需的时间(MS/M)。反映地层的致密程度。 补偿密度测井曲线(DEN),测量地层的体积密度(g/cm3),反映地层的总孔隙度。 补偿中子测井曲线(CN)。测量地层的含氢量,反映地层的含氢指数(地层的孔隙度%) 自然伽玛测蟛曲线(GR),测量地层的天然放射性总量。划分岩性,反映泥质含量多少。 井径测井曲线,测量井眼直径,反映实际井径大砂眼(CM)。 2、特殊测井项目 地层倾角测井。测量九条曲线,反映地层真倾角。 自然伽玛能谱测井。共测五条曲线,反映地层的岩性与铀钍钾含量。 重复地层测试器(MFT)。一次下井可以测量多点的地层压力,并能取两个地层流体样。 三、国产测井曲线的主要图件几个基本概念: 深度比例:图的单位长度代表的同单位的实际长度,或深度轴长度与实际长度的比例系数。如,1:500;1:200等。 横向比例:每厘米(或每格)代表的测井曲线值。如,5Ω,m/cm,5mv/cm等。 基线:测井值为0的线。 基线位置:0值线的位置。 左右刻度值:某种曲线图框左右边界的最低最高值。 第二比例:一般横向比例的第二比例,就是第一比例的5倍。如:一比例为5ΩM/cm;二比例则为25m/cm。 1、标准测井曲线图 2、2、5米底部梯度曲线。以其极大值与极小值划分地层界面。它的极大值或最佳值基本反映地层的真电阻率(如图) 自然电位曲线。以半幅点划分地层界面。一般砂岩层为负异常。泥岩为相对零电位值。 标准测井曲线图,主要为2、5粘梯度与自然电位两条曲线。用于划分岩层恢复地质录井剖面,进行井间的地层对比,粗略的判断油气水层。 3、回放测井曲线图(组合测井曲线) 深浅双侧向测井曲线。深双侧向曲线的极度大值反映地层的真电阻率(RT),浅双侧向的极大值反映浸入带电阻率(RS)。以深浅双侧向曲线异常的根部(异常幅度的1/3处)划分地层界面。
第一讲测井曲线的识别及应用 钻井取芯、岩屑录井、地球物理测井是目前比较普及的三种认识了解地层的方法。钻井获取的岩芯资料直观、准确，但成本高、效率低。岩屑录井简便、及时，但干扰因素多，深度有误差，岩屑易失真。测井是一种间接的录井手段，它是应用地球物理方法，连续地测定岩石的物理参数，以不同的岩石存在着一定物性差别，在测井曲线上有不同的变化特征为基础，利用各种测井曲线显示的特征、变化规律来划分钻井地质剖面、认识研究储层的一种录井方法；具有经济实用、收获率高、易保存的优势，是目前我们认识地层的主要途径。 鄂尔多斯盆地常规测井系列分为综合测井和标准测井两种。 综合测井系列：重点反映目的层段钻井剖面的地层特征。测量井段由井底到直罗组底部，比例尺1：200。由感应、八侧向、四米电阻、微电极、声速、井径、自然电位、自然咖玛八种测井方法组成。探井、评价井为了提高储层物性解释精度，加测密度和补偿中子两条曲线。 标准测井系列：全面反映钻井剖面地层特征，测量井段由井底到井口（黄土层底部），比例尺1：500，多用于盆地宏观地质研究。过去标准测井系列较单一，仅有视电阻率、自然咖玛测井等两三条曲线。近几年完钻井的标准测井系列曲线较完善，只比综合测井系列少了微电极测井一项。 一、测井曲线的识别 微电极系测井、四米电阻测井、感应—八侧向测井、都是以测定岩石的电阻率为物理前提，但曲线的指向意义各异。微电极常用于判断砂岩渗透性和薄层划分。感应—八侧向测井用于判定砂岩的含油水层性能。四米电阻、声速、井径、自然电位、自然咖玛用于砂泥岩性划分。它们各有特定含义，又互相印证，互为补充，所以，我们使用时必须综合考虑。 1、微电极测井 大家知道，油井完钻后由井眼向外围依次是：泥饼、冲洗带、侵入带、地层。泥饼是泥浆中的水分进入地层后，吸附、残留在砂岩壁上的泥浆颗粒物。冲洗带是紧靠井壁附近，地层中的流体几乎被钻井液全部赶走了的部分；其深入地层的范围一般约7—8厘米。侵入带是钻井液与地层中流体的混合部分。
