人防通风计算书
一、工程概况及参数
本工程为***防空地下室。该人防工程平时功能为大型汽车停车库，战时功能为6级二等人员掩蔽工程。本工程地下一层建筑面积为41372.94m2，地下一层分为五个防护单元，二十个抗爆单元，掩蔽人数：7238人，人员掩蔽面积：7240.58m2。

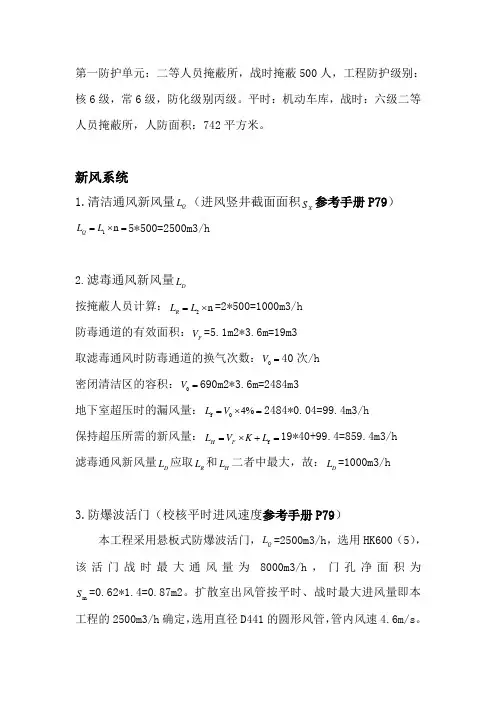

二、战时通风计算：
本工程战时为6级二等人员掩蔽工程。共五个防护单元。每个防护单元设置清洁式、滤毒式通风和隔绝式三种通风方式，清洁式、滤毒式通风采用机械送排风，清洁式通风量新风量标准
5m3/p.h计算; 滤毒式通风量按新风量标准2m3/p.h与洁净区保持超压时所需的新风量滤毒通道最小换气次数取大值计算,隔绝式通风利用进风机实现内部空气循环，保证隔绝防护时间≥3小时，CO2浓度≤2.5%。

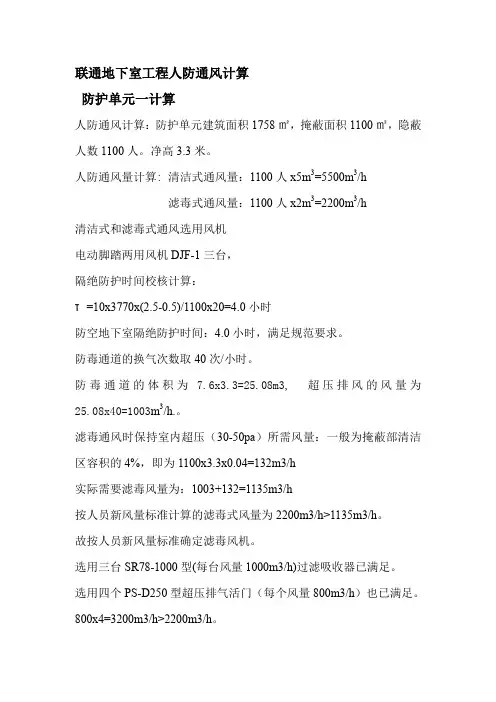

1、人员掩蔽单元1
(1)计算
清洁式进风量 L=5X1674
=8370 m3/h
滤毒式通风量
掩蔽人员所需新风量
L R=L2Xn=2X1674=3348 m3/h
洁净区保持超压时所需的新风量：
L H=V F XK H+L F=45.6m3X40次/h+6696X4%=2092m3/h
故选用超压排气活门3只，型号为PS-D250，排气量：
800m3/h。
隔绝防护时间计算：
t=1000 V0（C-C0）/NC1
V0：防空地下室清洁区内的容积，6696m3；
C：防空地下室室内CO2浓度，C=2.5%；
C0：隔绝防护前防空地下室室内CO2初始浓度，C0=0.45%
C1：每人每小时呼出CO2量，C1=20L/（p.h）
N：隔绝防护时室内实际容纳人数，
防护单元1674人
防护单元t= 1000 V0（C-C0）/NC1
=1000x6696x(2.5%-0.45%)/(1674x20)= 4.1h≥3h
不必采取其他延长隔绝防护时间的措施就可以满足规范要求。
(2)、通风设备选择：
(a)过滤吸收器的选择：
防护单元选用RFP-1000过滤吸收器，单个风量1000 m3/h，选4台并联运行。
(b)油网滤尘器的选择：
防护单元选用LWP-D-1400型油网滤尘器，单个风量1400
m3/h n=8370/1400=5.97，取n=6块，固定式安装。（c）风机的选择：
电动手摇两用风机：DJF-1 ，风量:1278~3273m/h3 全压: 1430~410Pa功率：1.1KW 转速:3000r/min
2、人员掩蔽单元2
(1)计算
清洁式进风量 L=5X1450
=7250 m3/h
滤毒通风量
掩蔽人员所需新风量
L R=L2Xn=2X1450=2900 m3/h
洁净区保持超压时所需的新风量
L H=V F XK H+L F=45.6m3X40次/h+5802X4%=2056m3/h
故选用超压排气活门3只，型号为PS-D250，排气量：800m3/h。
隔绝防护时间计算：
t=1000 V0（C-C0）/NC1
V0：防空地下室清洁区内的容积，5802m3；
C：防空地下室室内CO2浓度，C=2.5%；
C0：隔绝防护前防空地下室室内CO2初始浓度，C0=0.45%
C1：每人每小时呼出CO2量，C1=20L/（p.h）
N：隔绝防护时室内实际容纳人数，
防护单元1450人
防护单元t= 1000 V0（C-C0）/NC1
=1000x5802x(2.5%-0.45%)/(1450x20)= 4.1h≥3h 不必采取其他延长隔绝防护时间的措施就可以满足规范要
求。
(2)、通风设备选择：
(a)过滤吸收器的选择：
防护单元选用RFP-1000过滤吸收器，单个风量1000 m3/h，
选4台并联运行。
(b)油网滤尘器的选择：
防护单元选用LWP-D-1400型油网滤尘器，单个风量1400
m3/h n=7250/1400=5.18，取n=6块，固定式安装。
（c）风机的选择：
电动手摇两用风机：DJF-1 ，风量:1278~3273m/h3 全压:
1430~410Pa功率：1.1KW 转速:3000r/min
3、人员掩蔽单元3
(1)计算
清洁式进风量 L=5X1380
=6900 m3/h
滤毒通风量
掩蔽人员所需新风量
L R=L2Xn=2X1380=2760 m3/h
洁净区保持超压时所需的新风量
L H=V F XK H+L F=45.6m3X40次/h+5180X4%=2031m3/h
故选用超压排气活门3只，型号为PS-D250，排气量：
800m3/h。
隔绝防护时间计算：
t=1000 V0（C-C0）/NC1
V0：防空地下室清洁区内的容积，5180m3；
C：防空地下室室内CO2浓度，C=2.5%；
C0：隔绝防护前防空地下室室内CO2初始浓度，C0=0.45%
C1：每人每小时呼出CO2量，C1=20L/（p.h）
N：隔绝防护时室内实际容纳人数，
防护单元1380人
防护单元t= 1000 V0（C-C0）/NC1
=1000x5180x(2.5%-0.45%)/(1380x20)= 3.85h≥3h 不必采取其他延长隔绝防护时间的措施就可以满足规范要
求。
(2)、通风设备选择：
(a)过滤吸收器的选择：
防护单元选用RFP-1000过滤吸收器，单个风量1000 m3/h，
选4台并联运行。
(b)油网滤尘器的选择：
防护单元选用LWP-D-1400型油网滤尘器，单个风量1400 m3/h n=6900/1400=4.93，取n=6块，固定式安装。（c）风机的选择：
电动手摇两用风机：DJF-1 ，风量:1278~3273m/h3 全压:
1430~410Pa功率：1.1KW 转速:3000r/min
4、人员掩蔽单元4
(1)计算
清洁式进风量 L=5X1338
=6690 m3/h
滤毒通风量
掩蔽人员所需新风量
L R=L2Xn=2X1338 =2676 m3/h
洁净区保持超压时所需的新风量
L H=V F XK H+L F=56m3X40次/h+5352X4%=2454m3/h
故选用超压排气活门4只，型号为PS-D250，排气量：
800m3/h。
隔绝防护时间计算：
t=1000 V0（C-C0）/NC1
V0：防空地下室清洁区内的容积，5352m3；
C：防空地下室室内CO2浓度，C=2.5%；
C0：隔绝防护前防空地下室室内CO2初始浓度，C0=0.45%
C1：每人每小时呼出CO2量，C1=20L/（p.h）
N：隔绝防护时室内实际容纳人数，
防护单元1338人
防护单元t= 1000 V0（C-C0）/NC1
=1000x5352x(2.5%-0.45%)/(1338x20)= 4.1h≥3h
不必采取其他延长隔绝防护时间的措施就可以满足规范要求。
(2)、通风设备选择：
(a)过滤吸收器的选择：
防护单元选用RFP-1000过滤吸收器，单个风量1000 m3/h，选4台并联运行。
(b)油网滤尘器的选择：
防护单元选用LWP-D-1400型油网滤尘器，单个风量1400
m3/h n=6690/1400=4.78，取n=6块，固定式安装。（c）风机的选择：
电动手摇两用风机：DJF-1 ，风量:1278~3273m/h3 全压:
1430~410Pa功率：1.1KW 转速:3000r/min
5、人员掩蔽单元5
(1)计算
清洁式进风量 L=5X1396
=6980 m3/h
滤毒通风量
掩蔽人员所需新风量
L R=L2Xn=2X1396 =2792 m3/h
洁净区保持超压时所需的新风量
L H=V F XK H+L F=56m3X40次/h+5587X4%=2463m3/h
故选用超压排气活门4只，型号为PS-D250，排气量：
800m3/h。
隔绝防护时间计算：
t=1000 V0（C-C0）/NC1
V0：防空地下室清洁区内的容积，5587m3；
C：防空地下室室内CO2浓度，C=2.5%；
C0：隔绝防护前防空地下室室内CO2初始浓度，C0=0.45%
C1：每人每小时呼出CO2量，C1=20L/（p.h）
N：隔绝防护时室内实际容纳人数，
防护单元1396人
防护单元t= 1000 V0（C-C0）/NC1
=1000x5587x(2.5%-0.45%)/(1396x20)= 4.1h≥3h
不必采取其他延长隔绝防护时间的措施就可以满足规范要求。
(2)、通风设备选择：
(a)过滤吸收器的选择：
防护单元选用RFP-1000过滤吸收器，单个风量1000 m3/h，
选4台并联运行。
(b)油网滤尘器的选择：
防护单元选用LWP-D-1400型油网滤尘器，单个风量1400 m3/h n=6980/1400=4.98，取n=6块，固定式安装。（c）风机的选择：
电动手摇两用风机：DJF-1 ，风量:1278~3273m/h3 全压:
1430~410Pa功率：1.1KW 转速:3000r/min
目前新建住宅的厨房常采用集中排烟方式，该方式主要有变压式和止回阀式两种。但根据使用情况了解到，这两种方式排烟能力普遍不足，在高层建筑中问题尤为突出。部分住户烟气排不出去，还有的排烟系统中所有的住户厨房排烟效果均达不到要求。对于住宅厨房排烟，以往利用的是自然通风计算方法，即忽略排油烟机静压，认为只是热压作用使得烟气从室内排至大气，各住户排油烟机的流量相等，事实并非如此。自然通风的计算方法已不适用于现代住宅厨房排烟。这是由于现在国内外生产的排油烟机流量大、风压高，烟气从室内经过烟道排至室外所依靠的动力主要是排油烟机提供的压力，而热压所起的作用很小。本文利用流体动力学基本原理对住宅厨房集中排烟系统进行了理论计算，找出了影响排烟效果的因素，分析排烟系统出现排烟能力不足的原因，为更好地设计住宅厨房集中排烟系统提供理论依据。 1 集中排烟系统理论计算 图1是住宅厨房集中排烟系统示意图。根据流体动力学原理，图1中第I层厨房烟气进入到烟道的能量的文程为： 式中pai——第i层室内空气压力，Pa； ρy ——烟气密度，kg／m3； υai——排油烟机进口处烟气流速，m/s； Δpei——第i层排油烟精数全压，Pa； pi——第i层烟道内压力，Pa； υi1——第i层烟道内烟气平均流速，m／s； ζ1——止回阀阻力系数，本文取ζ 2ζ/. 5； ζhl——烟气由排烟短管流入烟道的局部阻力系数，本文取ζh1＝0.0869～2.12； qI ——第i层排油烟机流量，m/s3； Ay——排烟短管横截面积，m2。 烟气从第i层刷至避风风帽出口处的能量方程为： 式中H0——层高，m； g——重力加速度，m/s2； pao——风帽出口处空气压力，Pa； υo——风帽出口处烟气速度，m/s； N——高层住宅楼总层数； n——同时开机数； λ——沿程阻力系数，本文λ＝0.04； de——烟道当量直径，m；
