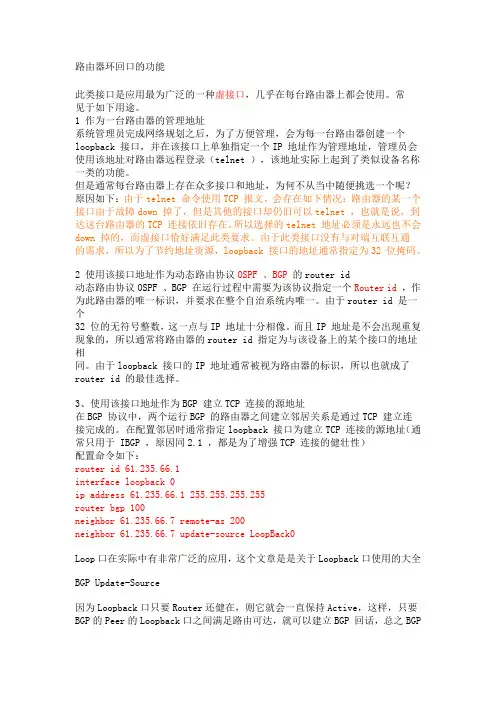

路由器LoopBack口功能
Loopback网卡通常叫lo0它是一个假想的硬件，用来作本机内部网络包的路由。
第一项是loopback接口，用于主机给自己发送数据，通常用于测试和运行于IP之上但需要本地通信的应用。这是到特定地址127.0.0.1的主机路由(接口lo0是IP协议栈内部的“假”网卡)。第二项十分有意思，为了防止在主机上定义到因特网上每一个可能到达网络的路由，可以定义一个缺省路由，如果在路由表中没有与目的地址相匹配的项，该分组就被送到缺省网关。多数主机简单地通过一个网卡连接到网络，因此只有通过一个路由器到其它网络，这样在路由表中只有三项：loopback项、本地子网项和缺省项（指向路由器）。
路由器ID是在OSPF区域内唯一标识一台路由器的IP地址.这个IP地址首先他选取所有的LOOPBACK接口上数值最高的IP地址，如果ROUTER没有配置IP地址的LOOPBACK接口，那么ROUTER将选取它所有的物理接口上数扭最高的IP地址。用作路由器的ID接口不一定非要运行OSPF协议。
使用LOOPBACK地址作为ROUTER ID有两个好处：一个是LOOPBACK 接口比任何其它的物理接口都更稳定，因为只要路由器启动，这个环回接口就处于活动状态，只有这个ROUTER失效时它才会失效。二个是：它具有较好控制ROUTER ID的能力。
Router ID的确定：
1．选择IP地址最大的Loopback接口的IP地址为Router ID；如果只有一个Loopback接口，那么Router ID就是这个Loopback的地址。
2．如果没有Loopback接口，就选择IP地址最大的物理接口的IP地址为Router ID，但是作为Router ID的物理接口，就不能运行OSPF，也就是说这个接口无法发送接受OSPF报文。
使用Loopback的IP地址作为Router ID的好处：
a． Loopback接口是逻辑接口，永远不会down，有利于OSPF的稳定运行；
b．便于控制OSPF路由器的Router ID。
路由器ID:
OSPF协议中每台路由器都被赋予一个唯一的32位无符号整数，这就是路由器ID（Router ID），它是路由器上的最高IP地址，可以通过为所选路由器的loopback(环回)接口设置一个更高的地址来加大这个值。
RIP、OSPF和BGP协议
互联网上现在大量运行的路由协议有
①RIP（Routing Information Protocol-路由信息协议）;
②OSPF（Open Shortest Path First-开放式最短路优先）;
③BGP（Border Gateway Protocol—边界网关协议）。
RIP、OSPF是内部网关协议，适用于单个ISP的统一路由协议的运行，由一个ISP运营的网络称为一个自治系统。BGP是自治系统间的路由协议，是一种外部网关协议。
RIP是推出时间最长的路由协议，也是最简单的路由协议。它主要传递路由信息（路由表）来广播路由。每隔30秒，广播一次路由表，维护相邻路由器的关系，同时根据收到的路由表计算自己的路由表。RIP运行简单，适用于小型网络，互联网上还在部分使用着RIP。
OSPF协议是“开放式最短路优先”的缩写。“开放”是针对当时某些厂家的“私有”路由协议而言，而正是因为协议开放性，才使得OSPF具有强大的生命力和广泛的用途。它通过传递链路状态（连接信息）来得到网络信息，维护一张网络有向拓扑图，利用最小生成树算法得到路由表。OSPF是一种相对复杂的路由协议。
总的来说，OSPF、RIP都是自治系统内部的路由协议，适合于单一的ISP（自治系统）使用。一般说来，整个互联网并不适合跑单一的路由协议，因为各ISP有自己的利益，不愿意提供自身网络详细的路由信息。为了保证各ISP利益，标准化组织制定了ISP间的路由协议BGP。
BGP处理各ISP之间的路由传递。其特点是有丰富的路由策略，这是RIP、OSPF等协议无法做到的，因为它们需要全局的信息计算路由表。BGP通过ISP边界的路由器加上一定的策略，选择过滤路由，把RIP、OSPF、BGP等的路由发送到对方。全局范围的、广泛的互联网是BGP处理多个ISP间的路由的实例。BGP的出现，引起了互联网
的重大变革，它把多个ISP有机的连接起来，真正成为全球范围内的网络。带来的副作用是互联网的路由爆炸，现在互联网的路由大概是60000条，这还是经过“聚合”后的数字。
配置BGP需要对用户需求、网络现状和BGP协议非常了解，还需要非常小心，BGP运行在相对核心的地位，一旦出错，其造成的损失可能会很大！
