大家好，欢迎大家查看“建筑圈”结构图实例讲解，前面我们讲了03号图纸基本情况和挖孔桩基础样的相关内容，下面就为大家讲解“独立基础”相关知识。
独立基础平面图“J-*”
“独立基础”——常用断面形式有踏步形、锥形、杯形。材料通常采用钢筋混凝土、素混凝土等。当柱为现浇时，独立基础与柱子
是整浇在一起的；当柱子为预制时，通常将基础做成杯口形，然后将柱子插入，并用细石混凝土嵌固，此时称为杯口基础。
独立基础的特点：
一、一般只坐落在一个十字轴线交点上，有时也跟其它条形基础相连，但是截面尺寸和配筋不尽相同。独立基础如果坐落在几个轴线交点上承载几个独立柱，叫做联合独立基础。
二、基础之内的纵横两方向配筋都是受力钢筋，且长方向的一般布置在下面。
长宽比在3倍以内且底面积在20 m2以内的为独立基础。

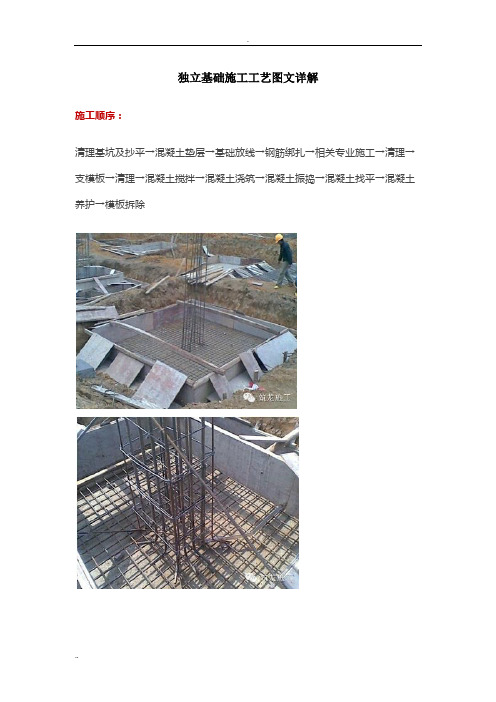

本工程中的独立基础为原槽现浇砼基础，如上图，没有放阶。直接按图示尺寸开挖至设计深度→浇垫层→扎钢筋网片→固定绑扎柱插筋→加固柱筋→浇筑砼至设计厚度。

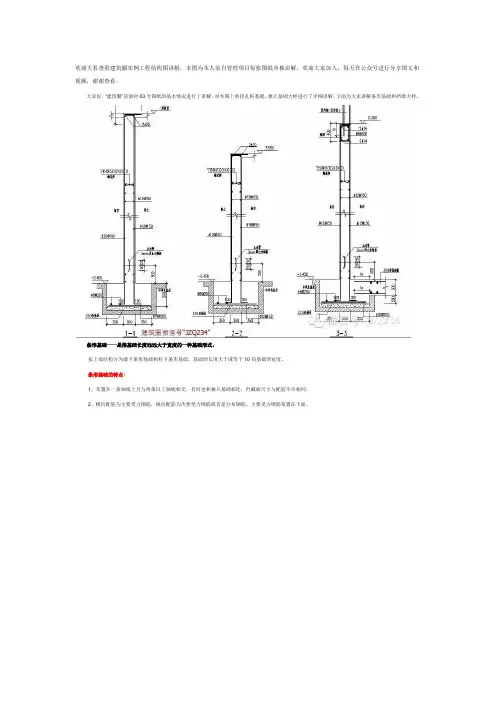

本工程独立独立基础设计有长方形、正方形、及长方形与条基础组合的形式。
独立基础的平面图，上面的圈1、圈2就是代表本独立基础两个方向的底板钢筋。
我们配合独立基础表来的一下，以独立基础2“J-2”为例：
